Аккумулятор Bosch 10,8 вольт Li
Anat78 Дата: Четверг, 10.01.2019, 16:56 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Аккумулятор Bosch 10,8 вольт Li от шуруповерта BOSCH GSR 10,8-2-Li
Ремонт аккумулятора Bosch 10,8в
Что делать если зарядное не видит аккумулятор:


Берём аккумулятор:



Снимаем с него крышку, отжав три защёлки:



Видим такую плату:



Визуальный осмотр показывает следующее. Есть две измерительные цепочки, одна на температуру аккумуляторов (резистор 87С, 78,7КОм) и цепочка
заряда аккумулятора (резистор 01В, 1КОм). Проверяем:



А цепочка уровня заряда в обрыве.

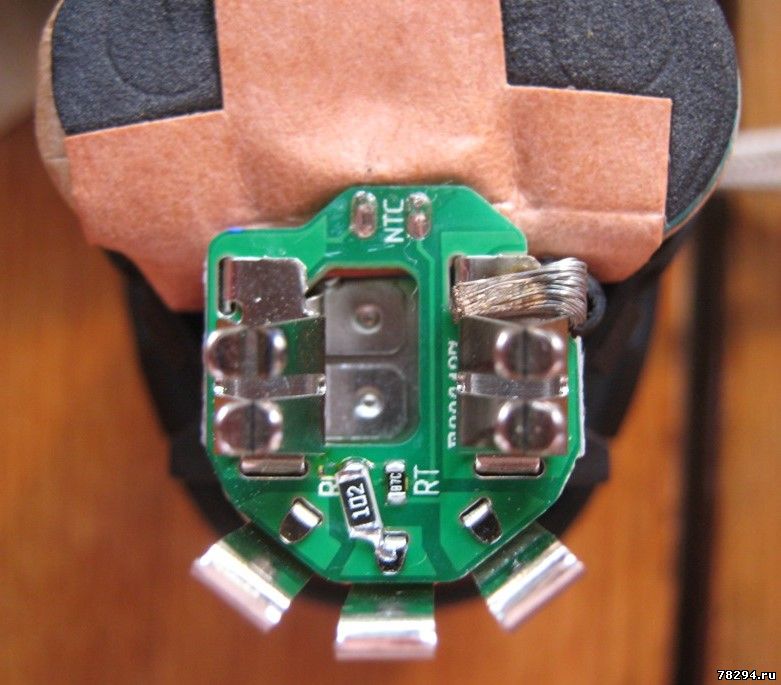

Ну и хорошо. Выпаиваем резюк с маркировкой 01В. И припаиваем на его место SMD
резистор номиналом в 1 Кило ом. Я взял 1206, его паять легче.



Новый резистор на месте. Прозваниваем, убеждаемся в целостности цепочки, соответствии её номиналу. Собираем аккумулятор и радуемся.

Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 21.01.2019, 21:34 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

батареи бош

1,5Ач



2Ач



2,5Ач





3Ач





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 25.01.2019, 13:26 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Аккумулятор бош 10,8 вольт - 6Ач
Собран на 6 элементах самсунг 18650-30Q



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 28.01.2019, 13:49 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

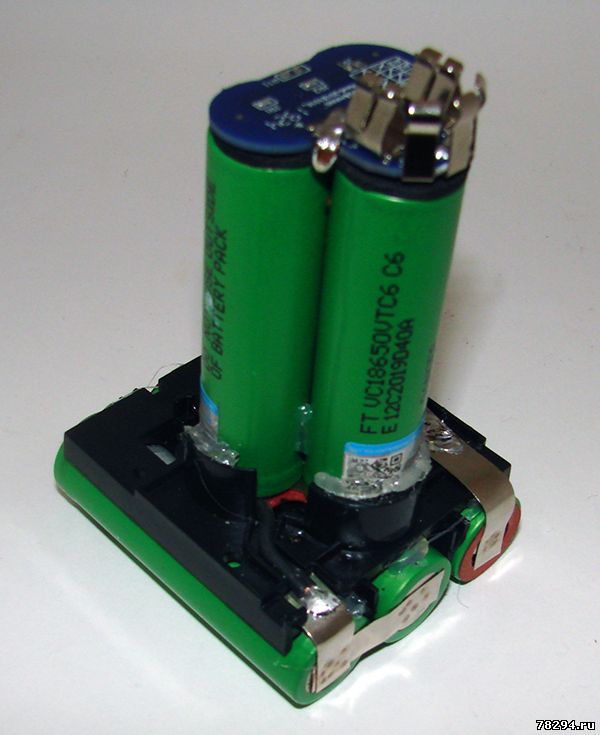

Поддельная батарея с алиэкспресс для шуруповерта Bosch 10,8в







Заявлена емкость 2ач, но стоят элементы Sony US18650VC3 - емкость у них 1,9ач


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 14.11.2019, 00:26 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

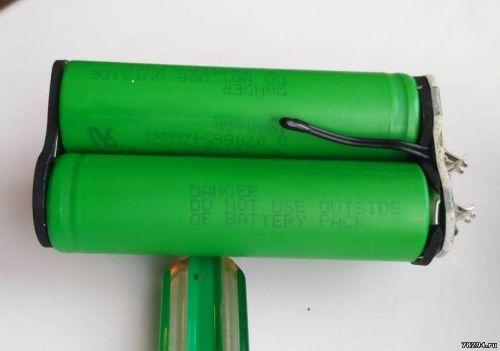

Бош 10.8 вольт
1.3Ач и 2.0Ач, банки Самсунг и Саньо соответственно.















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 14.11.2019, 00:33 | Сообщение # 6

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Бош 10.8 вольт
3Ач





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Понедельник, 16.12.2019, 20:08 | Сообщение # 7

Пользователи

patisy4

Рядовой

  • Сообщений:56
  • Репутация:2±

От себя еще. Сборка аккумулятора для Bosch на 6000 mah в корпусе с Алика
Плата без балансировки как и в родном Bosch D-70745.
Так и не понял, как китайцы хотели в идеале разводить контакты всей сборки, делал как мне удобно. Все влезло.







Anat78 Дата: Понедельник, 25.05.2020, 19:03 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

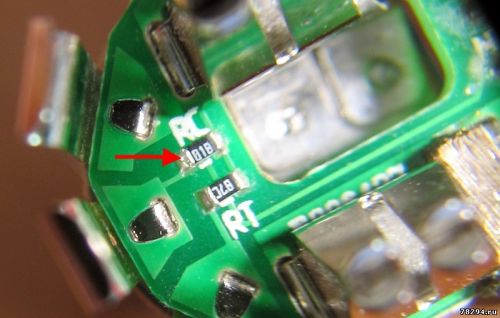

Обычно сгорает вот этот резистор на 1 ком:



Второй резистор 78,7кОм целый


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 18.11.2020, 14:53 | Сообщение # 9

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Аккумуляторы Bosch 10,8 Li

между С и "-" 1.0 кОм (для акб 1,3-1,5ач)
Между "-" и T сопротивление 8,2 кОм
Между "-" и C2 сопротивление 78,7 кОм
Между "-" и C1 сопротивление 2,5 кОм



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
olezhkakochetkov Дата: Четверг, 11.03.2021, 12:21 | Сообщение # 10

Пользователи

olezhkakochetkov

Рядовой

  • Сообщений:3
  • Репутация:0±

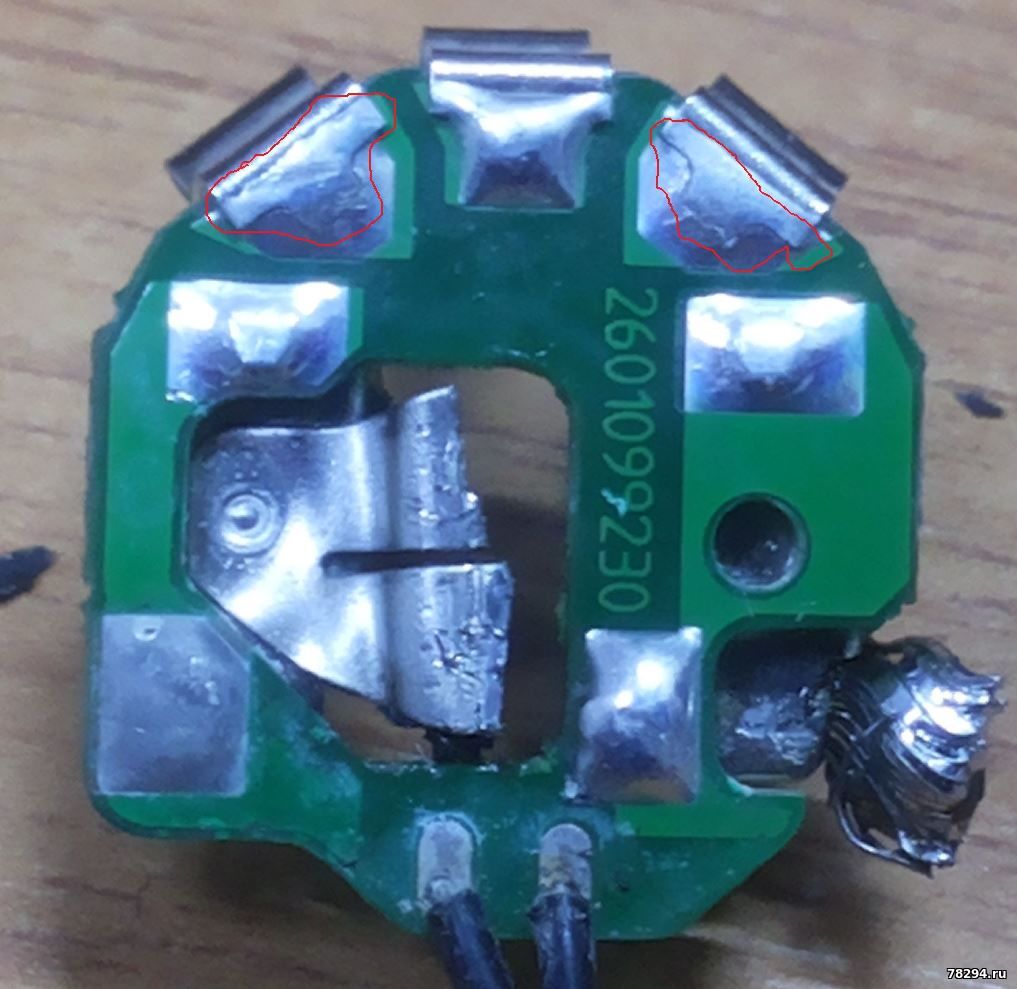

"Холодная" пайка контактов с обратной стороны платы.
Anat78 Дата: Четверг, 11.03.2021, 13:07 | Сообщение # 11

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Это не холодная пайка, а безсвинцовый припой и его особенности применения, поэтому лучше перепаять на обычный припой пос-60

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Polkos Дата: Пятница, 12.03.2021, 19:42 | Сообщение # 12

Пользователи

Polkos

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
3Ач
Плата после замены банок не уходит в защиту? Или нужно подавать напругу с лабораторника?
Anat78 Дата: Пятница, 12.03.2021, 21:03 | Сообщение # 13

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

не уходит

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aceromom Дата: Пятница, 25.06.2021, 20:23 | Сообщение # 14

Пользователи

aceromom

Рядовой

  • Сообщений:3
  • Репутация:0±

Подскажите, имеется новый kit bosch easy impact 12.
Как к нему подключить сторонний акб?
Стандартного акб нет, там стоит акб "power for all 12v".
В ручке 4 контакта
Плюс минус и ещё 2 маленьких контакта.
Какие резистры туда повесить?
Спасибо





Сообщение отредактировал aceromom - Пятница, 25.06.2021, 20:26
Anat78 Дата: Пятница, 25.06.2021, 20:48 | Сообщение # 15

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

достаточно подключить 1 термодатчик, номинал выше в теме

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aceromom Дата: Воскресенье, 27.06.2021, 18:19 | Сообщение # 16

Пользователи

aceromom

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
достаточно подключить 1 термодатчик, номинал выше в теме

Выше вижу это:
Между "-" и T сопротивление 8,2 кОм
Между "-" и C2 сопротивление 78,7 кОм
На какие контакты весить датчик?
Один конец на минус и на
Датчик 8.2к,ом, второй конец куда?
На 1 или 2 контакт?
Нужен ли ещё резисторов 78.7ком на второй свободный контакт?


Сообщение отредактировал aceromom - Воскресенье, 27.06.2021, 18:26
Anat78 Дата: Воскресенье, 27.06.2021, 21:56 | Сообщение # 17

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

2 - пусто

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aceromom Дата: Понедельник, 28.06.2021, 13:46 | Сообщение # 18

Пользователи

aceromom

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
2 - пусто

Спасибо большое
Шурик завелся smile
Dim-K12 Дата: Пятница, 07.01.2022, 19:56 | Сообщение # 19

Пользователи

Dim-K12

Рядовой

  • Сообщений:1
  • Репутация:0±

Приветствую форумчан.
Подскажите, сопротивление между контактом С1 и минусом на оригинальных бошах 12в 2а\ч = 2,5 Ком, на заряднике это клемма COD.
На оригинальных 6а\ч какое сопротивление между выводом С1 и минусом?
По этому сопротивлению зарядник распознает, какая емкость аккума?


Сообщение отредактировал Dim-K12 - Пятница, 07.01.2022, 19:58
gruppamta Дата: Вторник, 01.02.2022, 19:43 | Сообщение # 20

Пользователи

gruppamta

Рядовой

  • Сообщений:5
  • Репутация:0±

Приветствую,

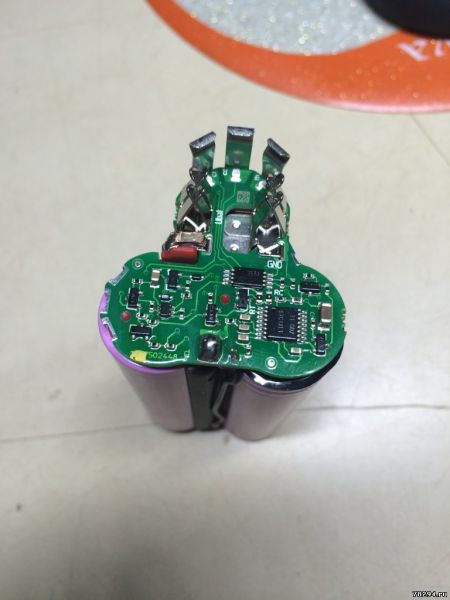

Пришла с инструментом такая батарея, в инструменте не горит ни один индикатор, при установке в зарядку горит только зелёный постоянно (типа заряжена полностью), пока не разбирал - думаю стоит ли связываться с гарантийкой, по опыту - что может быть ? сгорел резистор ?



Сообщение отредактировал gruppamta - Вторник, 01.02.2022, 19:44
Anat78 Дата: Вторник, 01.02.2022, 22:21 | Сообщение # 21

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Нет в этой батарее стоит контроллер заряда и надо тестировать

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gruppamta Дата: Вторник, 01.02.2022, 22:54 | Сообщение # 22

Пользователи

gruppamta

Рядовой

  • Сообщений:5
  • Репутация:0±

понятно...
тогда для начала попробую с гарантийкой пободаться.
f0xesblyat Дата: Пятница, 15.04.2022, 21:40 | Сообщение # 23

Пользователи

f0xesblyat

Рядовой

  • Сообщений:1
  • Репутация:0±
f0xesblyat

Доброго времени суток. Имеется шуруповёрт GSR 10,8 2-L, зарядное устройство AL-1130 CV и пара аккумуляторов 2607336879, которые шли с ним в комплекте...
Суть проблемы: внезапно перестали заряжаться оба аккумулятора (если вставить аккумулятор в зарядное устройство - мигает красный индикатор, реле не щёлкает).
Если вставить аккумулятор в шуруповёрт - при нажатии на кнопку загорается подсветка и моргает индикатор заряда (одно деление из трёх).
Какова вероятность, что проблема именно в аккумуляторах? Есть ли какие-либо похожие "типовые" неисправности?
Anat78 Дата: Пятница, 15.04.2022, 21:46 | Сообщение # 24

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Просто проверить акб и зарядное тестером

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zarukin Дата: Пятница, 17.06.2022, 14:03 | Сообщение # 25

Пользователи

zarukin

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день, накрылся аккум 12v на 6Ah, ног там такой, как на Ваших фоторгафиях крышки нет, снизу крышка на 4 шурупах, я так понимаю, они откручиваются и вся начинка через низ вынимается или есть еще какие то крышки?
zachkiev Дата: Пятница, 17.06.2022, 14:45 | Сообщение # 26

Пользователи

zachkiev

Рядовой

  • Сообщений:2
  • Репутация:0±

Привет!
Возможно-ли зарядить такой аккумулятор от зарядного al 1814 cv?
Смотрю, номиналы резисторов на аккумуляторах отличаются.
Я имею ввиду - можно-ли сделать переходник для зарядного для зарядки таких аккумуляторов? Конечно, проще с али заказать зарядку, но есть 3D принтер, AL 1814 CV и желание пострадать фигней.
Anat78 Дата: Пятница, 17.06.2022, 23:20 | Сообщение # 27

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Цитата zarukin ()
я так понимаю, они откручиваются и вся начинка через низ вынимается или есть еще какие то крышки?
Верно

Цитата zachkiev ()
Возможно-ли зарядить такой аккумулятор от зарядного al 1814 cv?
да можно, как зарядить указал здесь в теме про зарядное: http://www.78294.ru/forum/10-18-1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 21.07.2022, 11:15 | Сообщение # 28

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Аккумулятор Bosch 12вольт 1,5ач от шуруповерта GSR 120-LI













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
