Аккумулятор Bosch 10,8 вольт Li
Тотсамый Дата: Пятница, 11.11.2022, 19:22 | Сообщение # 31

Пользователи

Тотсамый

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
можно и просто резисторы на плате проверить на целостность
39B - значения меняются но звукового сигнала не тестере нет
87C -  обрыв   (этот тот который ближе к центру)
Anat78 Дата: Понедельник, 14.11.2022, 14:53 | Сообщение # 32

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

меняем на новые просто

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
piglet57 Дата: Среда, 18.01.2023, 18:09 | Сообщение # 33

Пользователи

piglet57

Рядовой

  • Сообщений:12
  • Репутация:0±

Китайский аккумулятор для зелёного Bosch. Собран очень аккуратно. Ёмкость элементов (по маркировке) соответствует заявленной ёмкости аккумулятора.



Но вместо терморезистора впаян постоянный, зашунтированный конденсатором.



R1 (CT) - 78.9 кОм, R2 (CC) - 2.5 кОм, R3 (вместо RT) - 5.12 кОм.


Сообщение отредактировал piglet57 - Среда, 18.01.2023, 18:24
piglet57 Дата: Понедельник, 23.01.2023, 00:08 | Сообщение # 34

Пользователи

piglet57

Рядовой

  • Сообщений:12
  • Репутация:0±

Цитата patisy4 ()

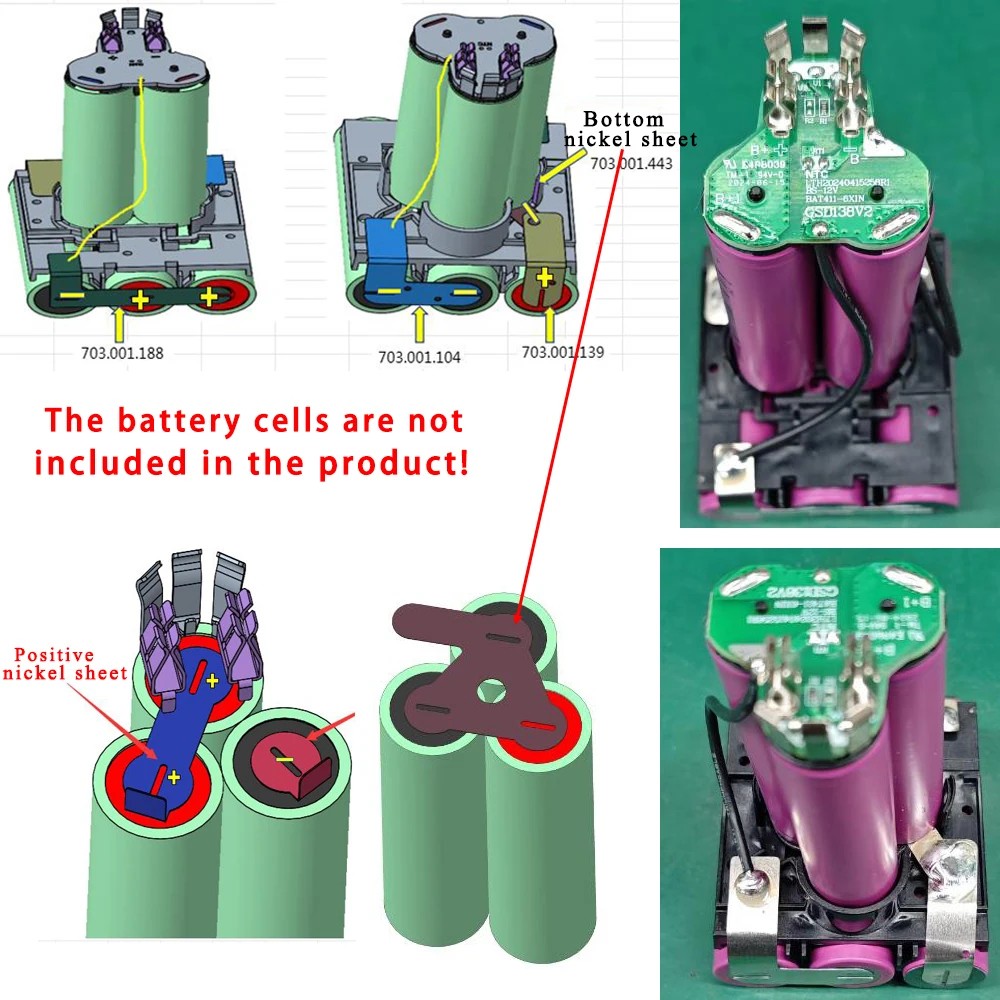

Так и не понял, как китайцы хотели в идеале разводить контакты всей сборки, делал как мне удобно. Все влезло.
Купил аналогичную китайскую головоломку. Не поделитесь секретом, как развели провода? Осебенно интересует как был проведён провод от лежачего к стоячему аккумулятору.
sekretik69 Дата: Понедельник, 23.01.2023, 18:57 | Сообщение # 35

Пользователи

sekretik69

Рядовой

  • Сообщений:2
  • Репутация:0±

Всем привет. Сломал мозг, может будут мысли куда копать, в какую сторону.

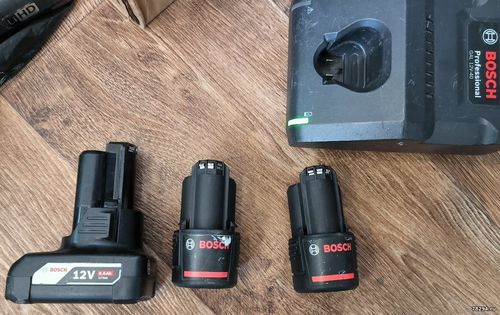

Есть шуруповерт Бош  GSR 10,8-2-LI Professional  с двумя литиевыми батареями в комплекте,  возраст около 9 лет.  (10,8В, 1.3А/ч, вставляются в рукоятку внутрь)   Обе батареи долго держат и хорошо тянут.
Одна из них постепенно перестала определяться шуруповертом. Не сразу а постепенно. Стукнешь-работает. Сейчас уже это не помогает.
Разобрал, заряжена, каждая банка выдает одинаково  по 4 вольта. Но мерял стрелочным тестером ТЛ-4М, возможна  мизерная погрешность. Проверил все сопротивления, выходные напряжения, сравнивая с рабочей батареей. Все одинаково, но не работает. Шуруповерт не видит, при включении 1 раз моргает минимальный уровень зарядки и все .
Когда вставляешь не до конца, можно включить подсветку, вставив до конца подсветка моргает раз и больше ничего.
Что может быть?
Anat78 Дата: Вторник, 24.01.2023, 06:53 | Сообщение # 36

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Просто подогните доп контакт на батарее или грязный он

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sekretik69 Дата: Пятница, 27.01.2023, 13:25 | Сообщение # 37

Пользователи

sekretik69

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
Просто подогните доп контакт на батарее или грязный он
Бытовое редкое использование, контакты чистые, но все равно почистил спиртом. Чуть подогнул и ничего не изменилось.
Вставил батарею-не видит.
Но, если достать батарею,  нажать на курок и держа его  вставлять батарею, то загорается подсветка и батарея работает как ни в чем не бывало. Ночь полежит и снова не работает. Нужно опять  произвести манипуляцию с вставкой батареи при нажатом курке.
Такое чувство что что-то в электронике батареи.
piglet57 Дата: Четверг, 30.03.2023, 18:41 | Сообщение # 38

Пользователи

piglet57

Рядовой

  • Сообщений:12
  • Репутация:0±

Так как точное наименование терморезистора (включая коэффициент температурной чувствительности, обозначаемый B) неизвестно, а китайцы в плату чехла аккумулятора могут впаять что угодно, может ли кто-нибудь ответить на следующие вопросы (для 12-и вольтовых аккумуляторов "в ручку" и 21-го вольтового "под ручку"):
1. Каково точное наименование терморезистора?
2. При каком сопротивлении терморезистора зарядное устройство отключает зарядку (инструмент прекращает работу)?

Может ли кто-нибудь измерить сопротивление фирменного терморезистора при разной температуре, например, при 0, 20, 40 и 60 градусах (температура не обязательно точно круглое число, но обязательно точно измеренная).

Заранее спасибо.


Сообщение отредактировал piglet57 - Четверг, 30.03.2023, 18:46
kruger Дата: Среда, 10.05.2023, 11:15 | Сообщение # 39

Пользователи

kruger

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день!

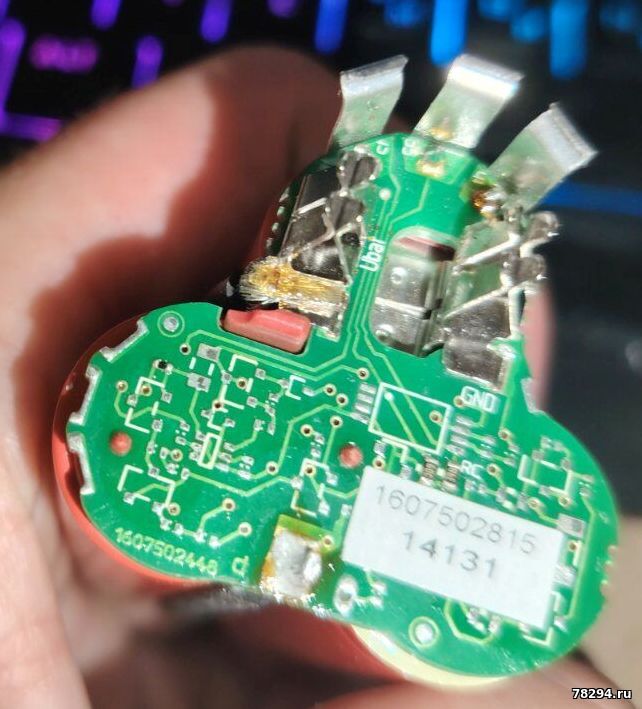

Подскажите, куда копать... Перестал заряжаться аккумулятор 12в, плата с кучей деталей, как на этой, но только на 2 Ah

При зарядке мигает красный индикатор, в шуруповерте крутит исправно.
Банки исправны и показывают одинаковое напряжение.
Между GND и C1 всего 200 ом. Выпаял резистор, между контактами сопротивление
осталось прежним. Выпаяный резистор прозванивается исправным, на 2,5
Ком. Впаял другой на 2,5Ком, между контактами по прежнему 200.
Похоже коротит какая-то из микросхем.
Подскажите возможного виновника...



Резистор, идущий на средний контакт, С1

Заранее спасибо!


Сообщение отредактировал kruger - Среда, 10.05.2023, 11:22
mendv Дата: Пятница, 12.05.2023, 12:53 | Сообщение # 40

Пользователи

mendv

Рядовой

  • Сообщений:3
  • Репутация:0±

Добрый день!
В батарее 10,8v 1,5Ah от времени сели аккумуляторы. Заменил их на аккумуляторы 3,5Ah.
Вопрос знатокам - нужно менять сопротивление RC с 1,0Ком  на 2,4Ком (как в 2,0Ah) или  3,3Кома (как в китайских "6,0"Ah)
Заранее благодарен!
Anat78 Дата: Воскресенье, 14.05.2023, 12:56 | Сообщение # 41

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

на 3,5ач 18650 сильнотоковых не существует
можете не менять и заменить все на нормальные элементы


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mendv Дата: Вторник, 16.05.2023, 17:37 | Сообщение # 42

Пользователи

mendv

Рядовой

  • Сообщений:3
  • Репутация:0±

Здравствуйте!
Большое спасибо за подсказку!
Понял, что накосячил... Буду искать сильноточные, менять....
На что влияют, если не секрет, сопротивления 1Ком, 2.4Ком или 3,3Кома?


Сообщение отредактировал mendv - Вторник, 16.05.2023, 17:48
piglet57 Дата: Четверг, 05.10.2023, 16:12 | Сообщение # 43

Пользователи

piglet57

Рядовой

  • Сообщений:12
  • Репутация:0±

В аккумуляторах Bosch есть три дополнительных контакта. На одном терморезистор, сигнализирующий зарядке или инструменту о перегреве аккумулятора.
На втором - резистор (используется только в зарядке), определяющий напряжение, до которого нужно зарядить батарею (зарядные устройства Bosch могут правильно заряжать аккумуляторы собранные из разного количества элементов). Третий контакт используется только в инструменте, очевидно, для определения минимального напряжения, до которого можно разряжать аккумулятор.
uynga Дата: Воскресенье, 28.04.2024, 12:06 | Сообщение # 44

Пользователи

uynga

Рядовой

  • Сообщений:4
  • Репутация:0±

Имеется в наличии cиний Bosh GDR 10,8v пользуюсь периодически по хозяйству уже лет 15. Акб подсели, но еще крутят. Решил посмотреть, что там внутри и вместо платы обнаружил резистор и термоэлемент между ячейками.
АКБ 10,8в 1,3Ач

Anat78 Дата: Воскресенье, 28.04.2024, 12:40 | Сообщение # 45

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Все правильно, так и делали на первых выпусках акб бош 10,8

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
felixgulbrandsen Дата: Понедельник, 20.05.2024, 22:47 | Сообщение # 46

Пользователи

felixgulbrandsen

Рядовой

  • Сообщений:3
  • Репутация:0±

Anat78

Какой номинал усилителя необходим для более крупных 6-элементных аккумуляторов «Сделай сам»? Знаете ли вы, что используют в аккумуляторах емкостью 4 Ач и 6 Ач?
Anat78 Дата: Вторник, 21.05.2024, 00:02 | Сообщение # 47

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Цитата felixgulbrandsen ()
Какой номинал
2,5ком


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 06.08.2024, 08:43 | Сообщение # 48

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

ремонт аккумуляторов Бош 10,8в, замена элементов, теперь они на 2,6ач и 6ач



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
