Переделка Bosch BC660 зарядное устройство
|
|
|
Anat78
|
Дата: Вторник, 11.04.2017, 11:07 | Сообщение # 1
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
Переделка Bosch BC660
Зарядное устройство рассчитано на батареи 14,4 и 18 вольт. Но можно заряжать и батареи на 10,8 вольт, покажу как чуть ниже.
Ток заряда 2А. Потребляемая мощность 50 ватт.
Переделать на 220 вольт можно 3 способами:
1) поставить внутрь преобразователь 220-120 вольт
2) купить адаптер на 100 ватт для зарядного http://serov1.ucoz.net/forum/16-31-1
3) перемотать трансформатор, о чем описано ниже:
Доступно только для пользователей
Для переделки зарядного устройства на 220 вольт потребуется заменить детали как указано на схеме:
Доступно только для пользователей
Самое сложное разобрать трансформатор - может сломатся ферит: размотайте изоленту, разогрейте магнитопровод до температуры 70--100С (желательно паяльной станцией по кругу -если нет, то любым другим доступным способом - чтобы размягчился лак), и раздвиньте 2 половинки очень осторожно , мотайте на транс 24-35 витка (лучше 35, в BC660 - 35 витков, намотать столько же надо просто или перемотать первичку полностью, я делаю полную перемотку, что на мой взгляд лучше, в три провода 0,27мм) последовательно первичке, поверх всех обмоток,проводом вдвойне Ф0,25, направление намотки показано на рисунке:
Доступно только для пользователей
Лак на разобранном магнитопроводе сдирать лезвием, иначе потом обратно не соберете.
Но лучше перемотать первичную обмотку полностью одним проводом, 70витков
Минуса высокой и низкой сторон - НЕ есть одна точка!!! (выделил общий провод "высокой" стороны), высокая и низкая стороны соединены через конденсаторы С6 и С7.
Печатная плата:
Доступно только для пользователей
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Авито - https://www.avito.ru/serov....0422604
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 11.04.2017, 11:39 | Сообщение # 2
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
Для того чтобы заряжать от этого зарядного батареи на 10,8 вольт необходимо вот так подключить батарею к зарядному:
Доступно только для пользователей
Батарея полностью заряжена.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 13.04.2017, 15:50 | Сообщение # 3
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|

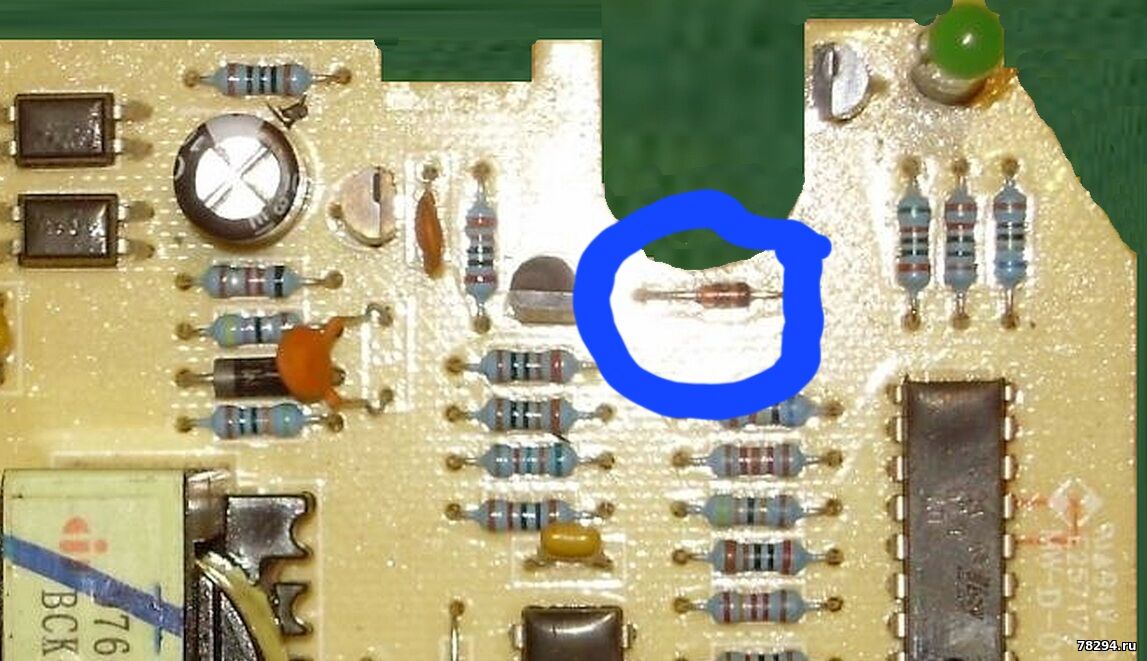

Переделка данного девайса простой заменой конденсатора (или + мосфета или + предохранителя) - приводит к неисправности при первой зарядке!!!
Предположительно - тепловой пробой (потемнение лака вокруг) диода V9 (UF4007) - визуально - нет заряда (ЛЕД не моргает), снижено напряжение на выходных клеммах ACCU - до 6,2В, диод при измерениии в обоих направлениях - КЗ. Заменой диода исправность восстанавливается.
Так же, исправный девайс на ХХ, примерно через 5 секунд уходит в режим покоя (то же и с заряженным акком) - ничего не греется.
Соответственно и мерять нечего.
Приложена схема зарядного Bosch BC-660
Схема:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
lait915
|
Дата: Пятница, 19.01.2018, 01:12 | Сообщение # 4
|
|
|
Anat78, Цитата Anat78 (  ) Приложена схема зарядного Bosch BC-660Схема http://www.mastercity.ru/attachm....364.img
Сообщение отредактировал lait915 - Пятница, 19.01.2018, 01:12 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 19.01.2018, 13:56 | Сообщение # 5
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
Цитата lait915 ( ) в результате схема рабочая?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 19.01.2018, 15:15 | Сообщение # 6
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vazovayan
|
Дата: Воскресенье, 08.03.2020, 16:13 | Сообщение # 7
|
|
|
Абсолютно новое зарядное ВС660, из набора, в 220В не включалось. При попытке включения в сеть (110В) проскакивает мощная искра между радиатором полевика и вроде как корпусом электролита. Подскажите пожалуйста куда копать и что проверять в первую очередь, и что во вторую.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 08.03.2020, 18:30 | Сообщение # 8
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
Цитата vazovayan ( ) проскакивает мощная искра между радиатором полевика и вроде как корпусом электролита.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
krylovmg
|
Дата: Среда, 20.05.2020, 14:25 | Сообщение # 9
|
|
|
Добрый день!
Сможете мне помочь с ремонтом зарядного устройства bosch bc660. Зарядка была успешно переделана и 1.5 года отлично работала. Но потом перестала заряжать. вскрытие показало обугленный резистор R9 -100 Ом и пожелтевший диод V11, но рабочий. после замены зарядка вроде как заряжеает пару секунд и останавливается. не пойму в чем дело. и заметил что резистор R4 почемуто 2.7 Ом вместо 0,65 или штатного 1,2 Ома. Если поставить резистор 0,7 ОМ то зарядка вроде начинает заряжать но сильно греються R9 и V11 Подскажите куда копать. Спасибо
Сообщение отредактировал krylovmg - Среда, 20.05.2020, 14:34 |
|
|
|
|
|
Anat78
|
Дата: Среда, 20.05.2020, 15:39 | Сообщение # 10
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
Ремонт этого зарядного очень простой, пробегаемся мультиметром по плате и меняем все сгоревшие детали на новые
R4 надо 0,65 ом
если при этом перегреваются R9 и V11 то копать другие детали, в том числе по низкой V10
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
krylovmg
|
Дата: Среда, 20.05.2020, 16:41 | Сообщение # 11
|
|
|
Все остальный элементы в порядке , прозвонил все диоды и транзисторы. У меня есть пару изменений, С2 идет 400 В-150 мкф, и АКБ повышенной емкости 4 Ач, не знаю может ли акб влиять на зарядку?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 20.05.2020, 16:45 | Сообщение # 12
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
Нет емкость совершенно не влияет, у вас еще остается трансформатор, его проверить на кз виток надо
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
krylovmg
|
Дата: Понедельник, 01.06.2020, 11:31 | Сообщение # 13
|
|
|
Очень странные дела. Не хочет заряжать моя зарядка. Все элементы проверил. перемотал трансформатор чтоб избежать там возможности короткозамкнутых витков. Начинает заряжать акб и через 10-15 секунд перестает, говорит что он типа заряжен. Может ли быть виновата микросхема IC2?
Добавка. заряжает но светодиод не мигает. это нормально??
Сообщение отредактировал krylovmg - Понедельник, 01.06.2020, 15:01 |
|
|
|
|
|
hotavia34
|
Дата: Понедельник, 22.06.2020, 21:10 | Сообщение # 14
|
|
|
Капец столько замены. Проще адаптер купить http://www.78294.ru/forum/16-31-1
|
|
|
|
|
|
sjonts87
|
Дата: Пятница, 06.11.2020, 22:19 | Сообщение # 15
|
|
|
Здравствуйте, у меня к вам один вопрос-если всё переделать по схеме, но не перематывать транс-какого последствия? Спасибо
Сообщение отредактировал sjonts87 - Пятница, 06.11.2020, 22:20 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 06.11.2020, 23:36 | Сообщение # 16
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
Если не перематывать то сгорит транзистор при первом же включении
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
feainn
|
Дата: Среда, 20.10.2021, 16:30 | Сообщение # 17
|
|
|
А зачем менять транзистор, если родной расчитан на 500 вольт?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 21.10.2021, 09:18 | Сообщение # 18
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
Максимальное напряжение на ключе равно удвоенному напряжению питания преобразователя VIN:
Vvt_max = 2Vin
Кроме этого необходимо учесть величину выброса, обусловленную индуктивностью рассеяния. При практических расчетах необходимо использовать запас по напряжению не менее 20%. Проектирование должно выполняться с учетом области безопасной работы конкретного транзистора.
При больших рабочих токах, когда происходит значительный нагрев кристалла необходимо использовать транзистор с рабочим напряжением большим 2VIN. Подробные данные об области безопасной работы конкретного транзистора представлены в справочных листках на него (в datasheet-ах).
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
bazzzyka9
|
Дата: Воскресенье, 31.10.2021, 22:05 | Сообщение # 19
|
|
|
Как проверить трансформатор на КЗ ? Если можно то поподробней
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 01.11.2021, 06:59 | Сообщение # 20
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
Очень легко. Подключить обмотку трансформатора к прибору измерения индуктивности
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
rezerve1
|
Дата: Среда, 30.10.2024, 03:51 | Сообщение # 21
|
|
|
А как можно убавить ток отсечки при заряде?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 30.10.2024, 11:26 | Сообщение # 22
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
Для этого необходимо просто перепрошить контроллер заряда в зарядном
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yusof2646
|
Дата: Понедельник, 23.02.2026, 00:47 | Сообщение # 23
|
|
|
Hi. What is the voltage of zener V19?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 23.02.2026, 07:34 | Сообщение # 24
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
V19 - 30,5В
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yusof2646
|
Дата: Понедельник, 23.02.2026, 13:22 | Сообщение # 25
|
|
|
I mea this diode.the voltage is 30.5 for this zener is correct
Сообщение отредактировал yusof2646 - Понедельник, 23.02.2026, 13:32 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 23.02.2026, 15:34 | Сообщение # 26
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
correct
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yusof2646
|
Дата: Вторник, 24.02.2026, 02:11 | Сообщение # 27
|
|
|
I unwound the original coil as per your instructions and wound 70 turns of the new coil. Now it is working fine with 220 volts. Thank you for your help and guidance.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 24.02.2026, 10:32 | Сообщение # 28
|
Администраторы
Anat78
Подполковник
- Сообщений:8156
- Репутация:67±
|
fine
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
