Аккумуляторы Devon 18V и FLEX 18в ремонт и обзор
|
|
|
Anat78
|
Дата: Среда, 22.07.2026, 11:42 | Сообщение # 1
|
Администраторы
Anat78
Подполковник
- Сообщений:8616
- Репутация:73±
|
Аккумуляторы Devon 18V ремонт и обзор
Компания CHERVON (владелец брендов FLEX, DEVON, EGO, SKIL, X‑tron) использует в своих инструментах аккумуляторные платформы собственной разработки.

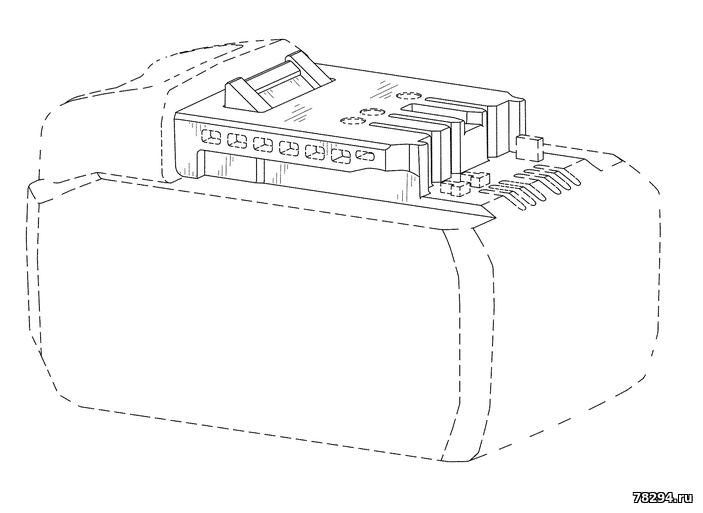

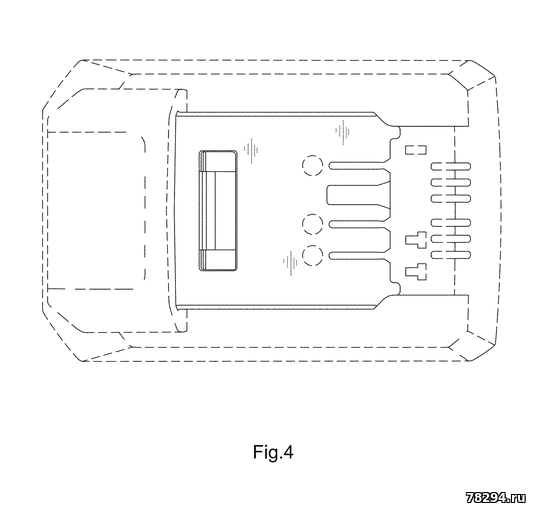

Текущая 3-контактная платформа DEVON 20V защищена патентом на промышленный образец (USD801917S1, 2015 г.). Этот же байонет (посадочное место) использует флагманский бренд FLEX 18V для европейского рынка.
Технические особенности платформы - 100% совместимость аккумуляторов DEVON 20V с инструментами всех поколений.
- Номинальное напряжение — 18V (используется привычная сборка из 5 последовательно соединенных ячеек, маркировка 20V — маркетинговая, более привычная для рынка азии)

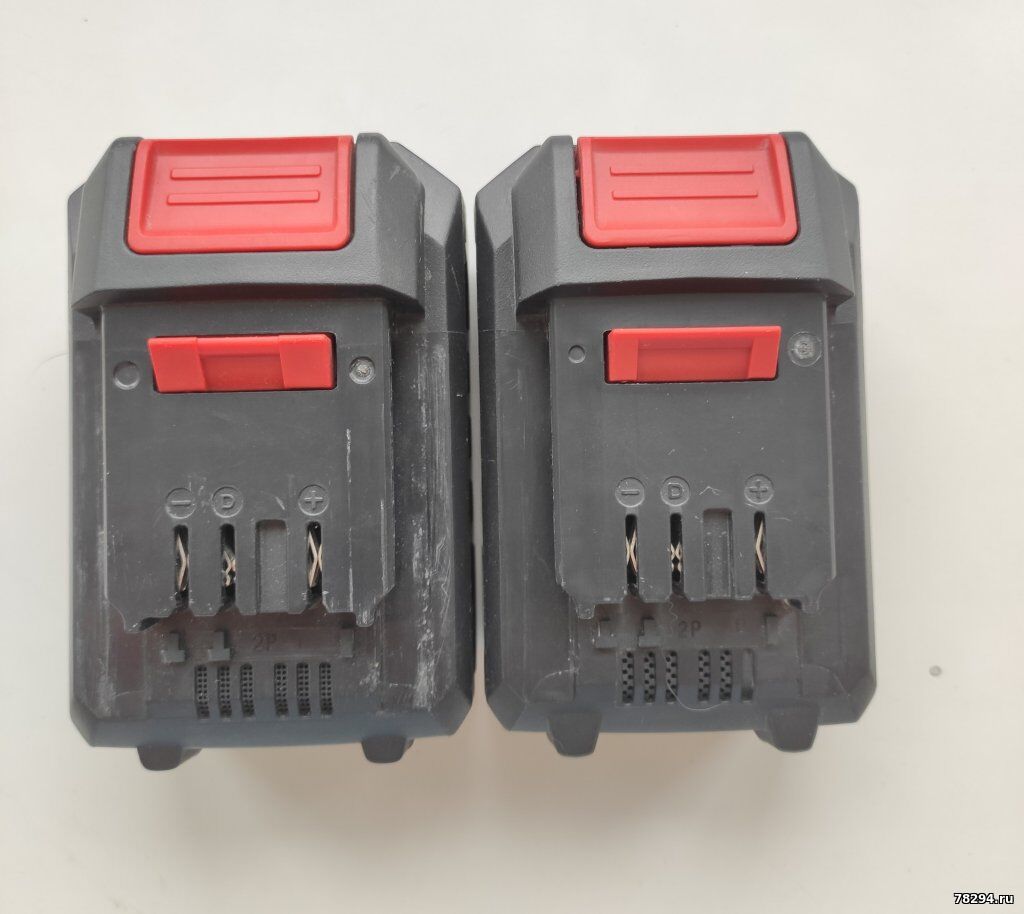

- Современный 3-контактый байонет, в котором средний контакт "D" отвечает за полноценную цифровую связь аккумулятора с инструментом или зарядным устройством.
- BMS (плата управления) с полным набором средств мониторинга для защиты аккумулятора по температуре (перегрев 🔥 / переохлаждение ❄️), напряжению (перезаряд🔋/ переразряда🪫), контроль разбаланса ячеек, контроль зарядного тока в зависимости от емкости акб.
- Высокое качество конструкции за счет использования автоматизированной точечной сварки ячеек, медной ошиновки (0,3 мм), луженых толстостенных клемм в холдерах, компаундов для защиты элементов платы, более дорогого и износостойкого пластика PA6-GF30, в сравнении с PC+ABS.
- Используются брендовые ячейки форматов 18650 и 21700 (Highstar, Samsung, Sunpower, Murata)
⚠️ВНИМАНИЕ: акб DEVON 20V не умеют самостоятельно отключать нагрузку, принцип работы системы защиты основан на взаимодействии (общении) аккумулятора с инструментом и отключении самого инструмента. Использование их с неоригинальным инструментом чревато выходом акб из строя.

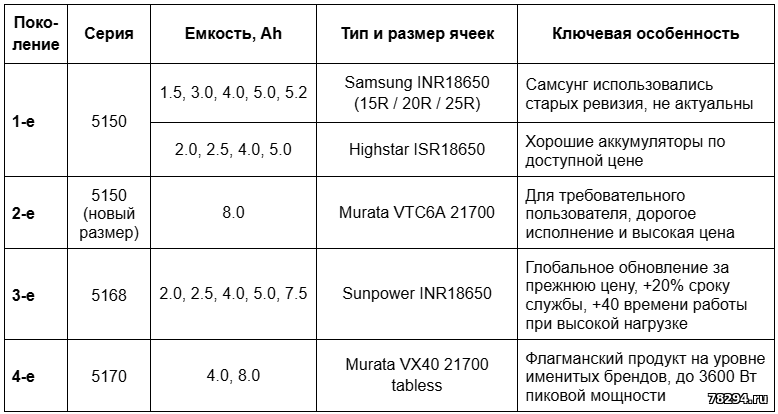

Поколения аккумуляторов DEVON 20VПоколение (серию) аккумулятора можно определить по первым 4-м цифрам артикула размещенного на его корпусе и упаковке, а также по внешнему виду.
Важно: все поколения полностью совместимы. Отличия — в ячейках, мощности, технических решения и цене.

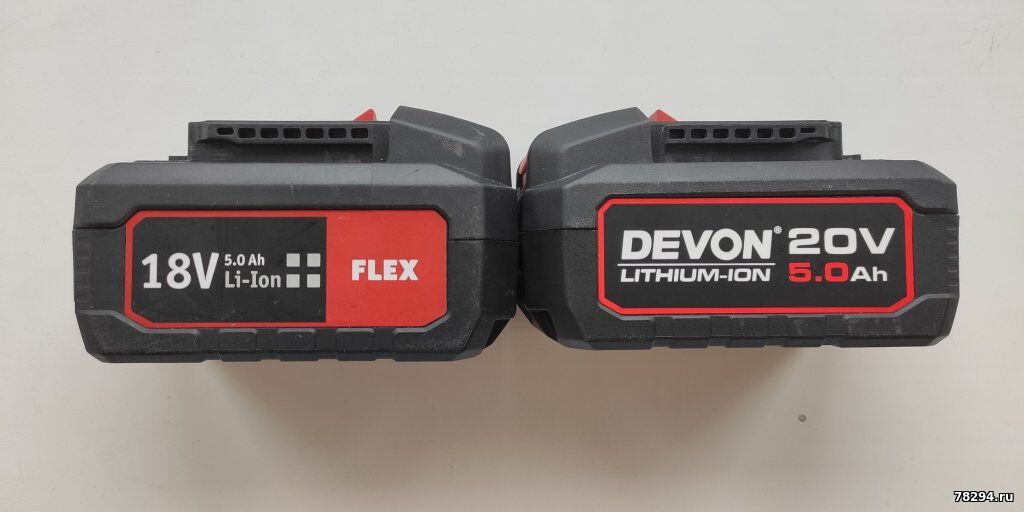

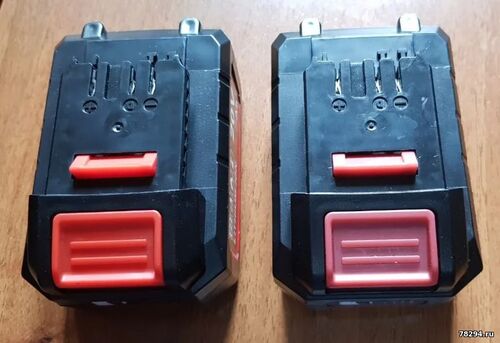

Начнем со сравнения аккумуляторных батарей FLEX 18в и DEVON 20в

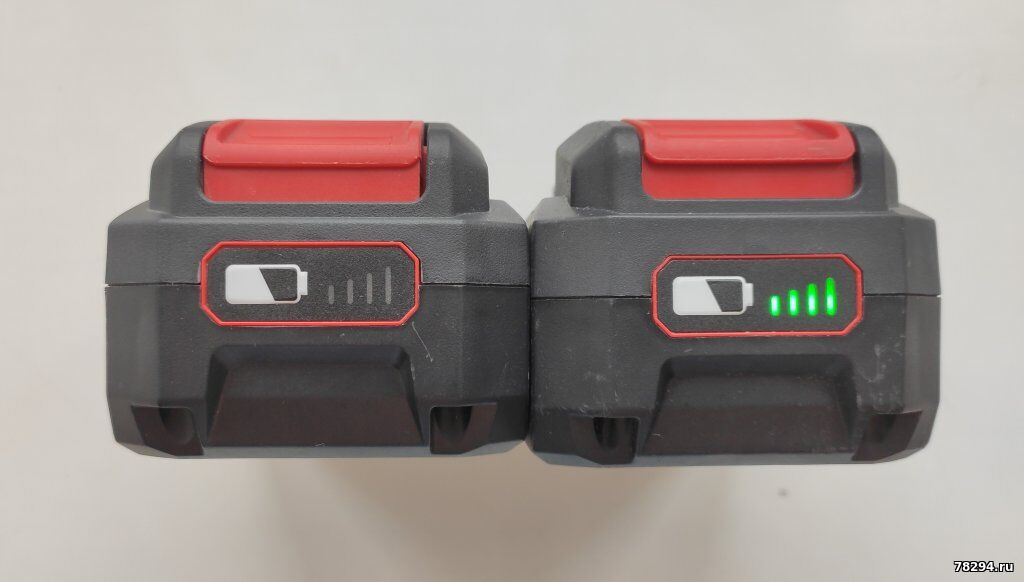

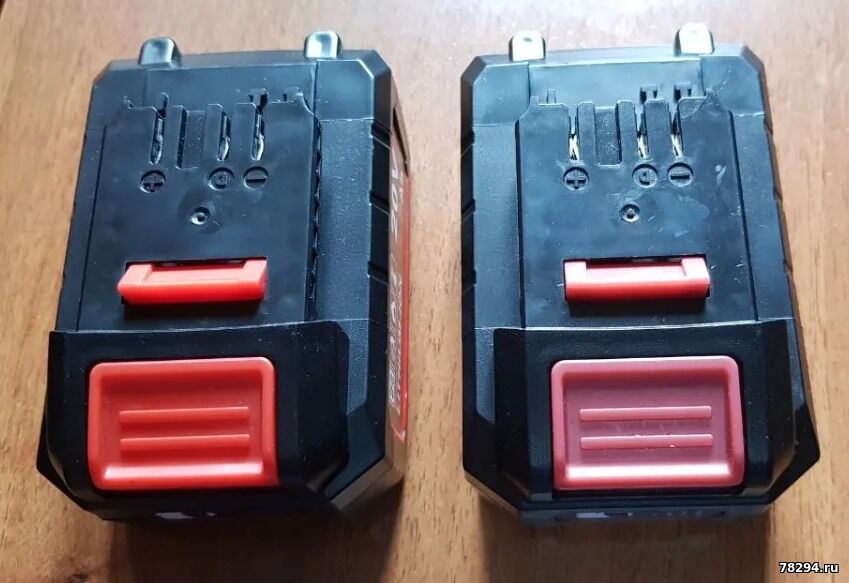

Корпуса практически одинаковые, можно заметить, что FLEX немного выше за счет более высокой верхней половинки (по другому расположена пружина защелки).

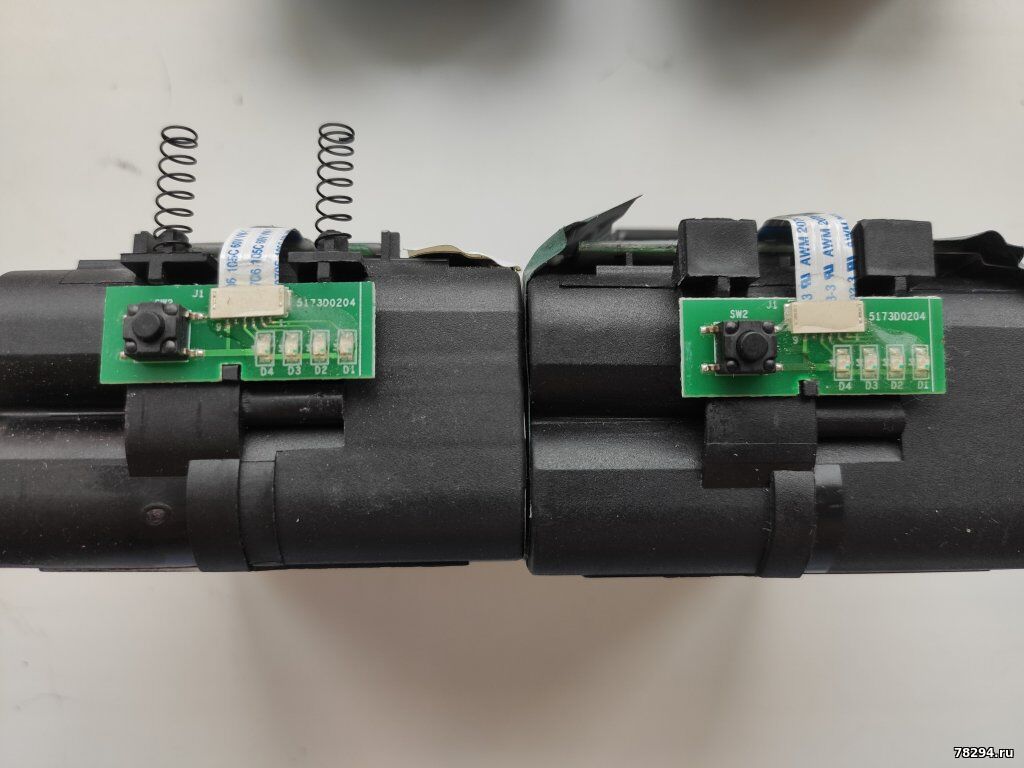

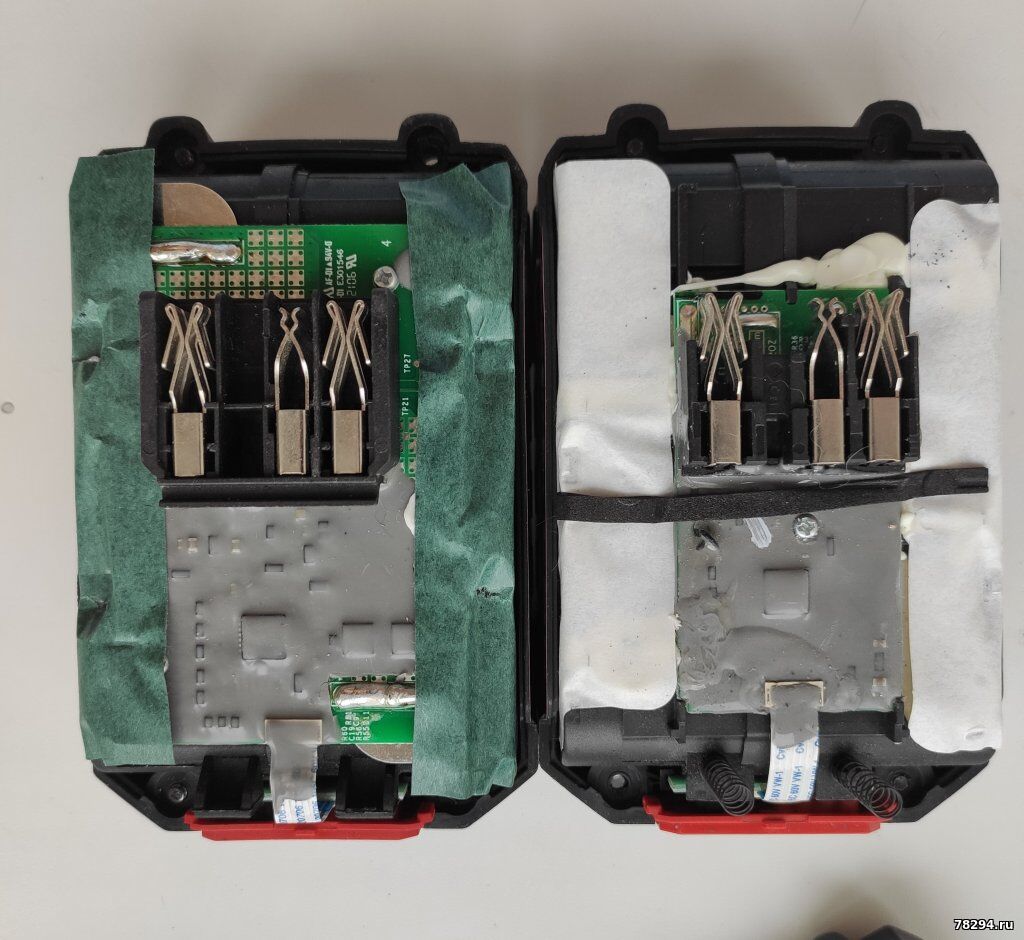

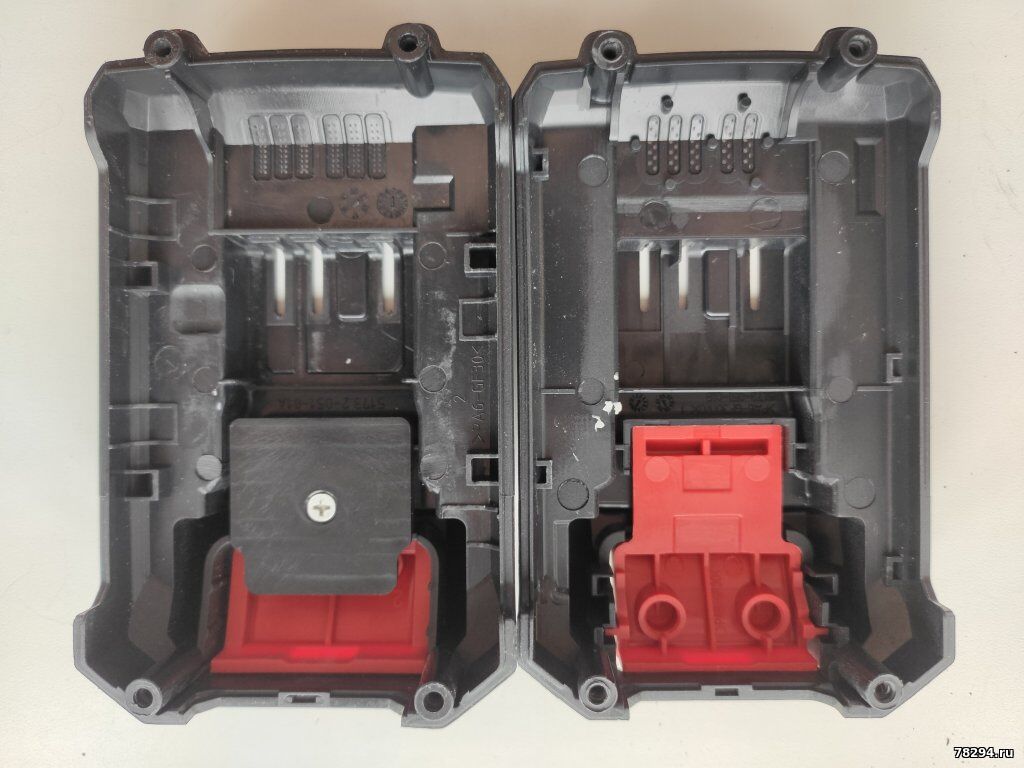

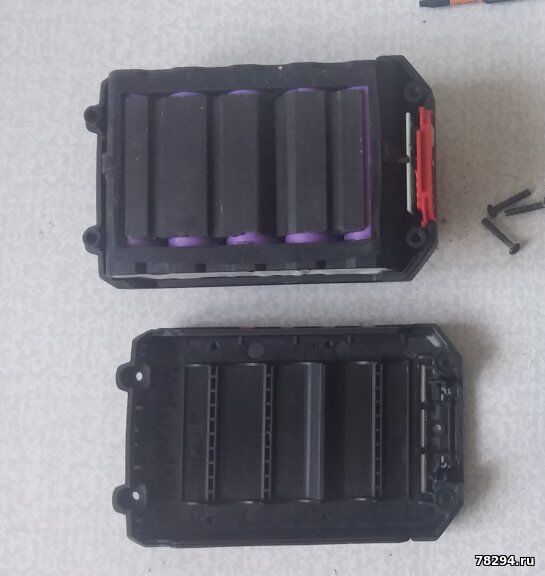

Если заглянуть внутрь можно заметить различия в конструкции защелки, так же у FLEX плата большего размера.

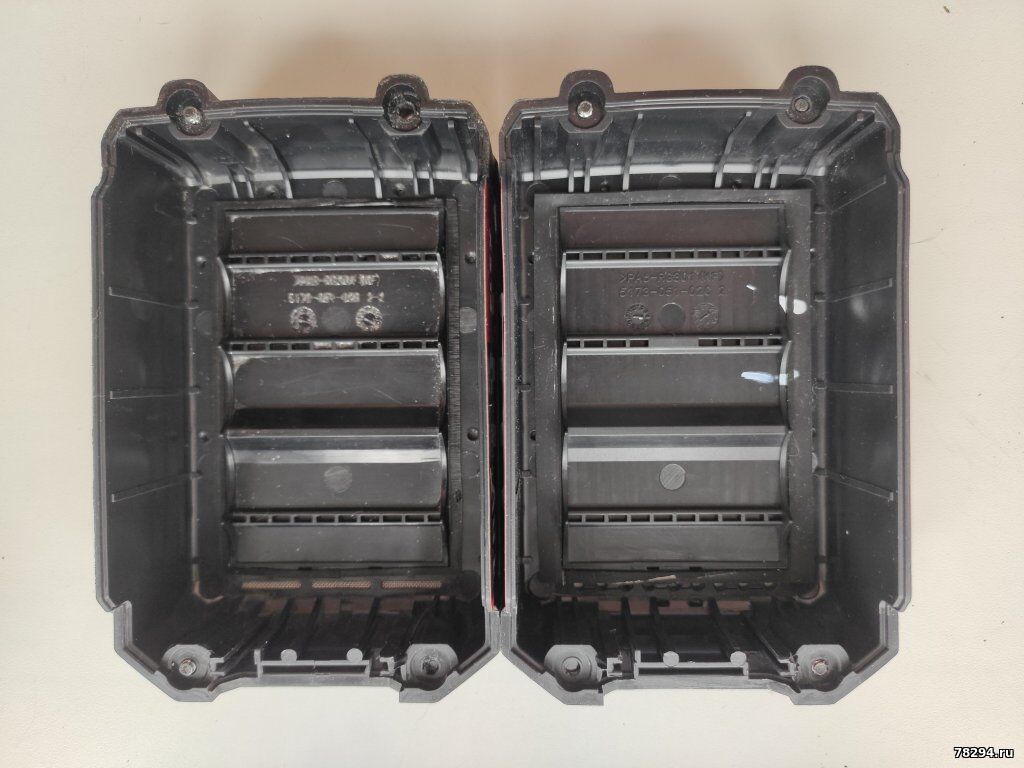

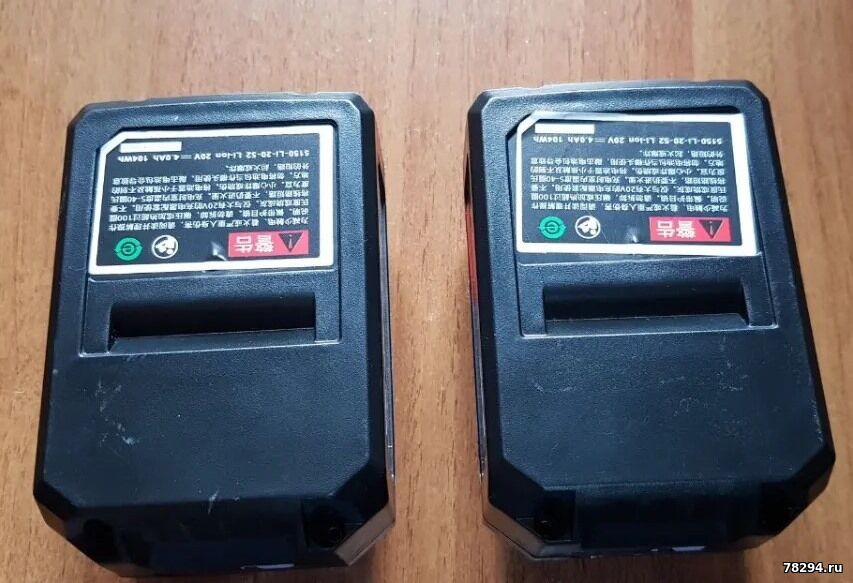

Подозреваю, что дело в разных ревизиях аккумуляторных батарей, так как FLEX 01.2021 года, а DEVON уже 03.2022 года. На нижней крышке FLEX также можно заметить 3 дополнительных отверстия с металлической сеткой, на Devon там пусто, но есть метки (я по ним просверлил дополнительные).

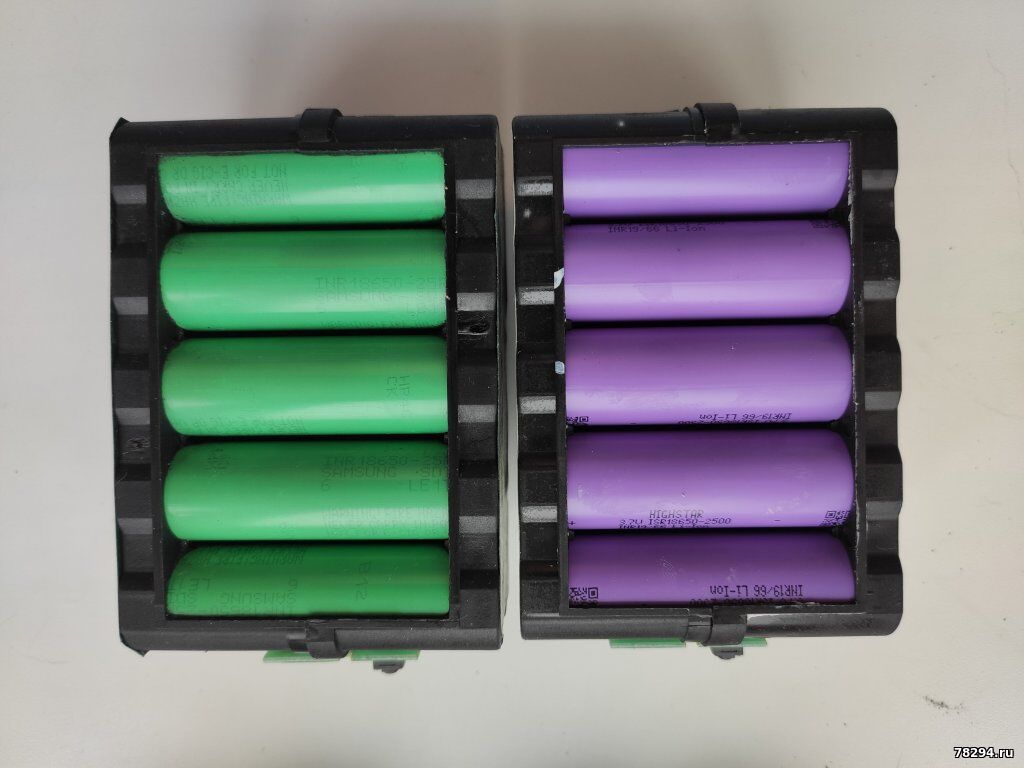

Главное различие в используемых банках. Весь FLEX поставляется только с банками Samsung 25R (это акб на 2,5 и 5,0 Ач), в 8,0Ач акб используются уже другие банки, у Devon там Sunpower 21700. В акб на 18650 у Devon разнообразие банок шире, применяются как Samsung так и Highstar, все с химией INR (высокотоковые).
Сгруппировать их можно следующим образом:

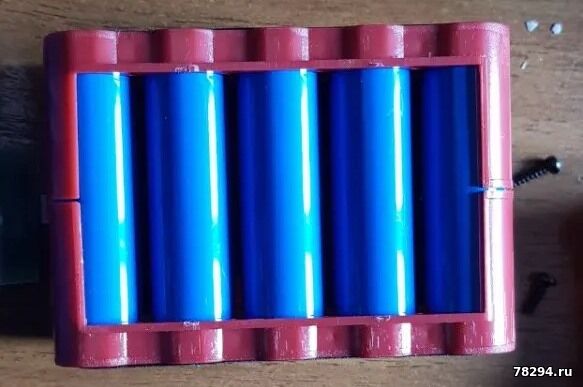

1,5Ah и 3,0Ah (Samsung, голубенькие) - уже практически не встречаются.

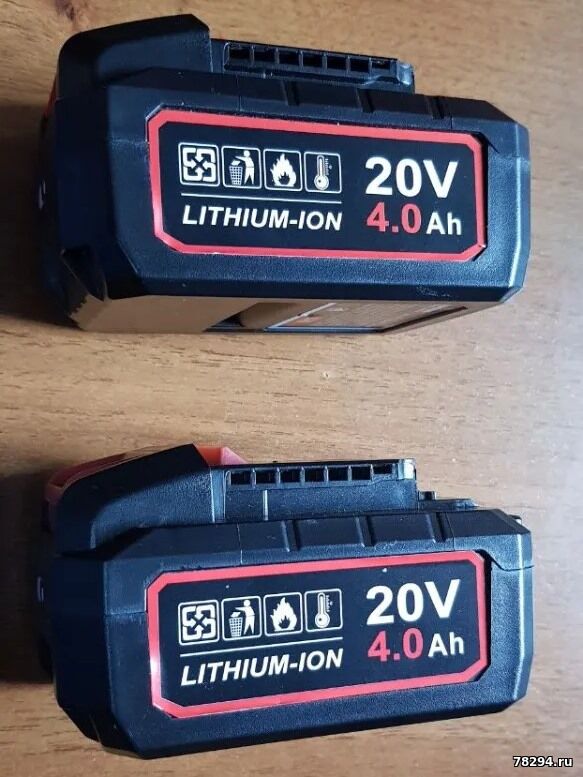

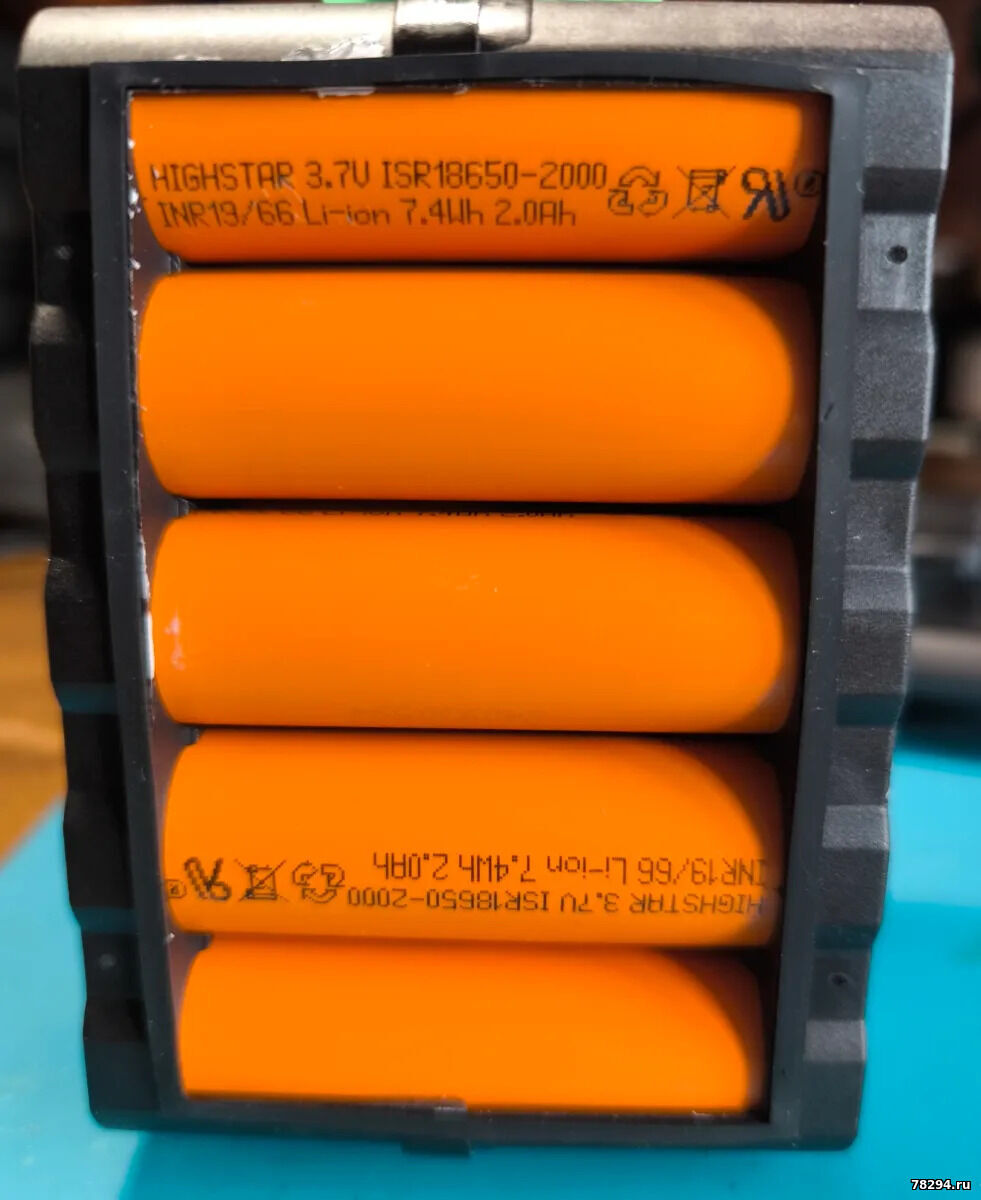

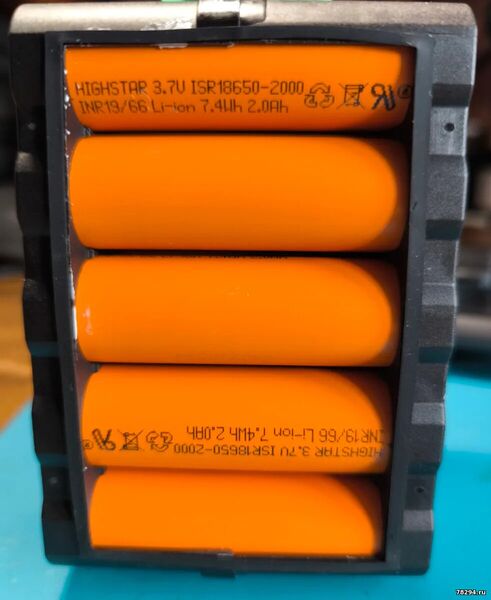

2,0Ah и 4,0Ah (Highstar, ISR18650-2000) - маркировка выполнена лазером, на дне акб есть только 4 воздухоотводящих канала.
5,0Ah (Highstar, ISR18650-2500) - маркировка выполнена наклейкой, на дне акб только 4 воздухоотводящих канала.

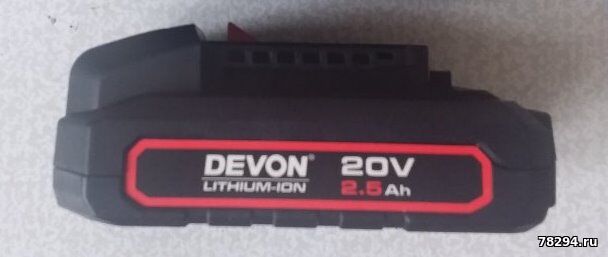

2,5Ah (Highstar, ISR18650-2500) - маркировка выполнена наклейкой, возле надписи lithium-ion нарисована молния, на дне 3 дополнительных отверстия с металлической сеткой для воздухоотвода, между банок термоотводящий компаунд.

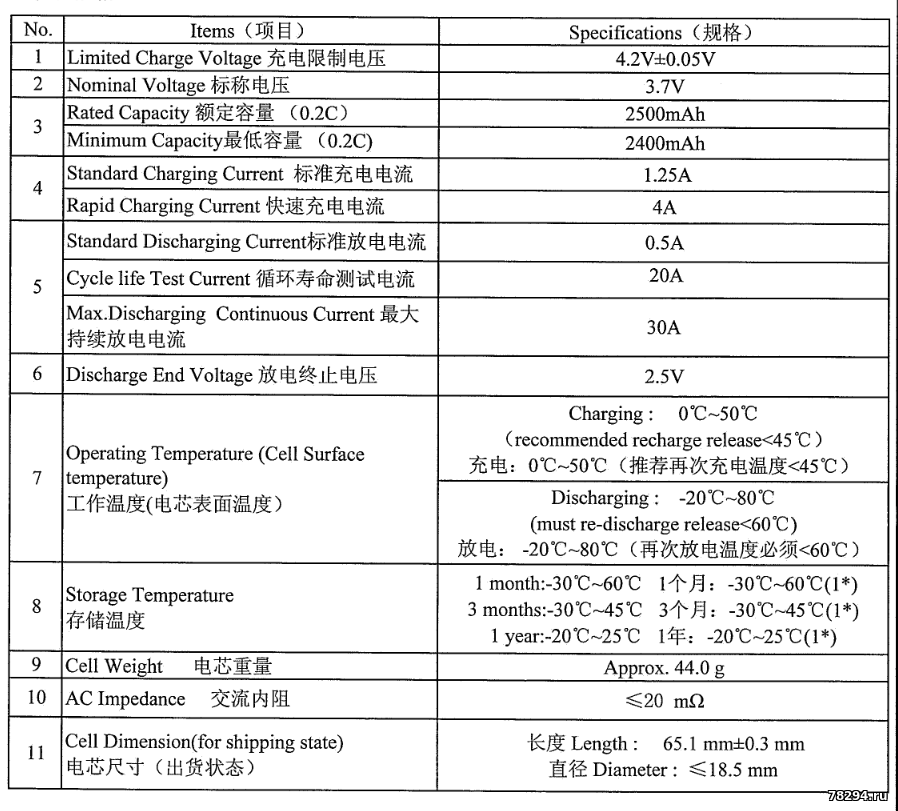

5,0/5,2Ah (Samsung INR18650-25R) - маркировка выполнена наклейкой, возле надписи lithium-ion нарисована молния, на дне 3 дополнительных отверстия с металлической сеткой для воздухоотвода, между банок термоотводящий компаунд.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 23.07.2026, 09:49 | Сообщение # 2
|
Администраторы
Anat78
Подполковник
- Сообщений:8616
- Репутация:73±
|

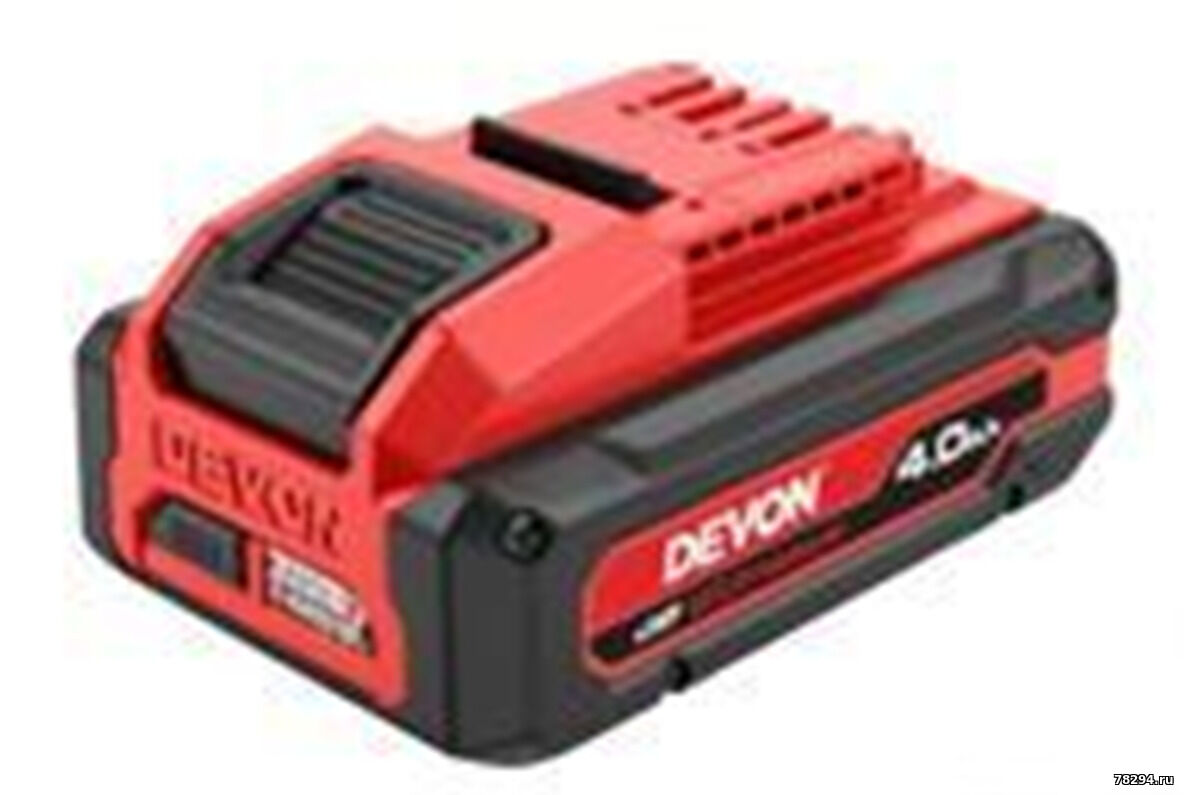

Первое поколение (серия 5150 на 18650)
Выпускались с ячейками Highstar ISR18650 (оранжевые, фиолетовые)
Маркировка: наклейка с красной окантовкой или лазерная гравировка
Ранние ревизии и спец выпуски — с Samsung INR18650 (15R, 20R, 25R)
У 5.2Ah позже сделали ребрендинг до 5.0Ah с новой наклейкой (серебристые буквы и логотип батарейки с молнией)

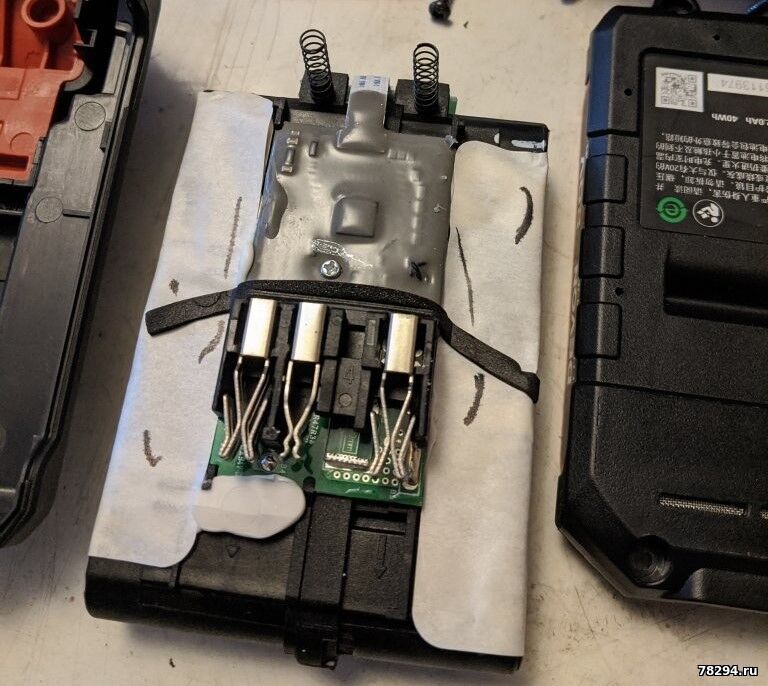

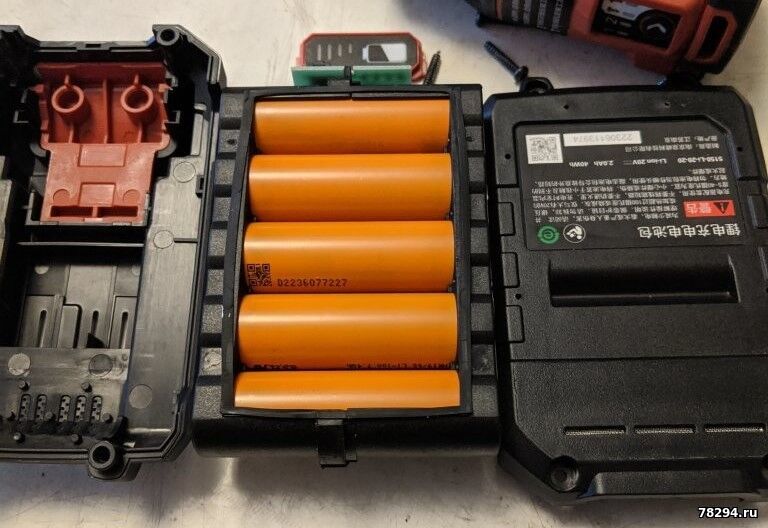

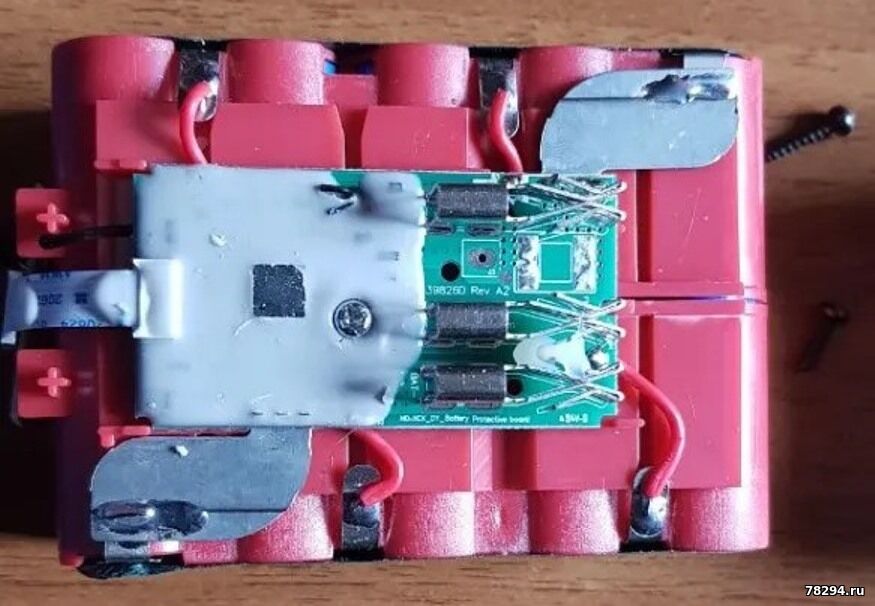

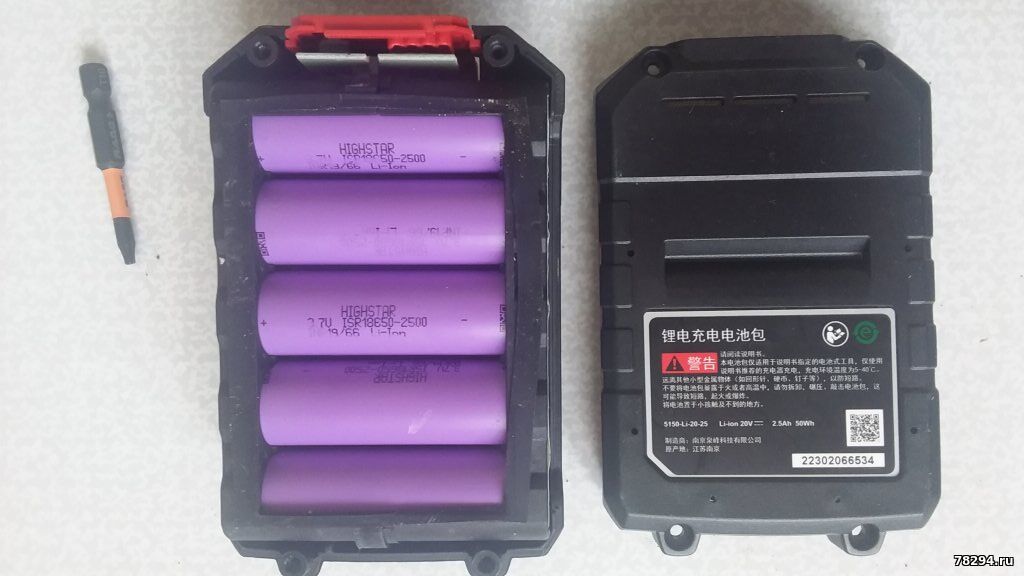

Внутреннее устройство на фото ниже
Вывод - актуальны для покупки если дешевле чем третье поколение
Второе поколение (серия 5150 на 21700)

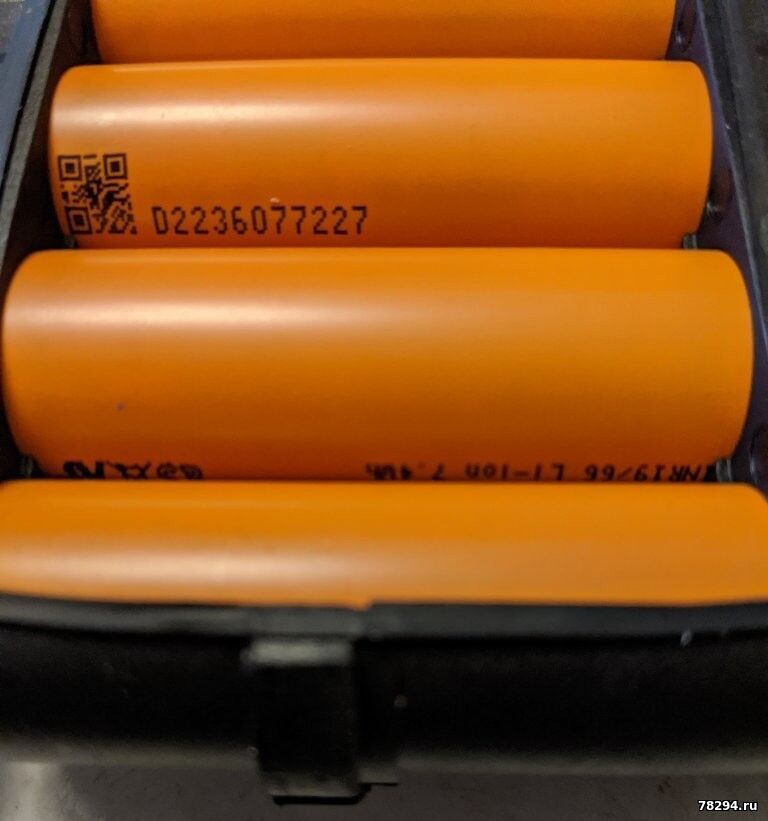

Используются японские ячейки 21700 Murata VTC6A
Дорогая конструкция уровня FLEX 24V и HILTI Nuron 22V: толстые медные шины, двойные плавающие клеммы, многосоставной корпус с резиновыми вставками
Заявленная кратковременная мощность — 2880 Вт
Уникальный дизайн, не спутать с обычными 5150 на 18650

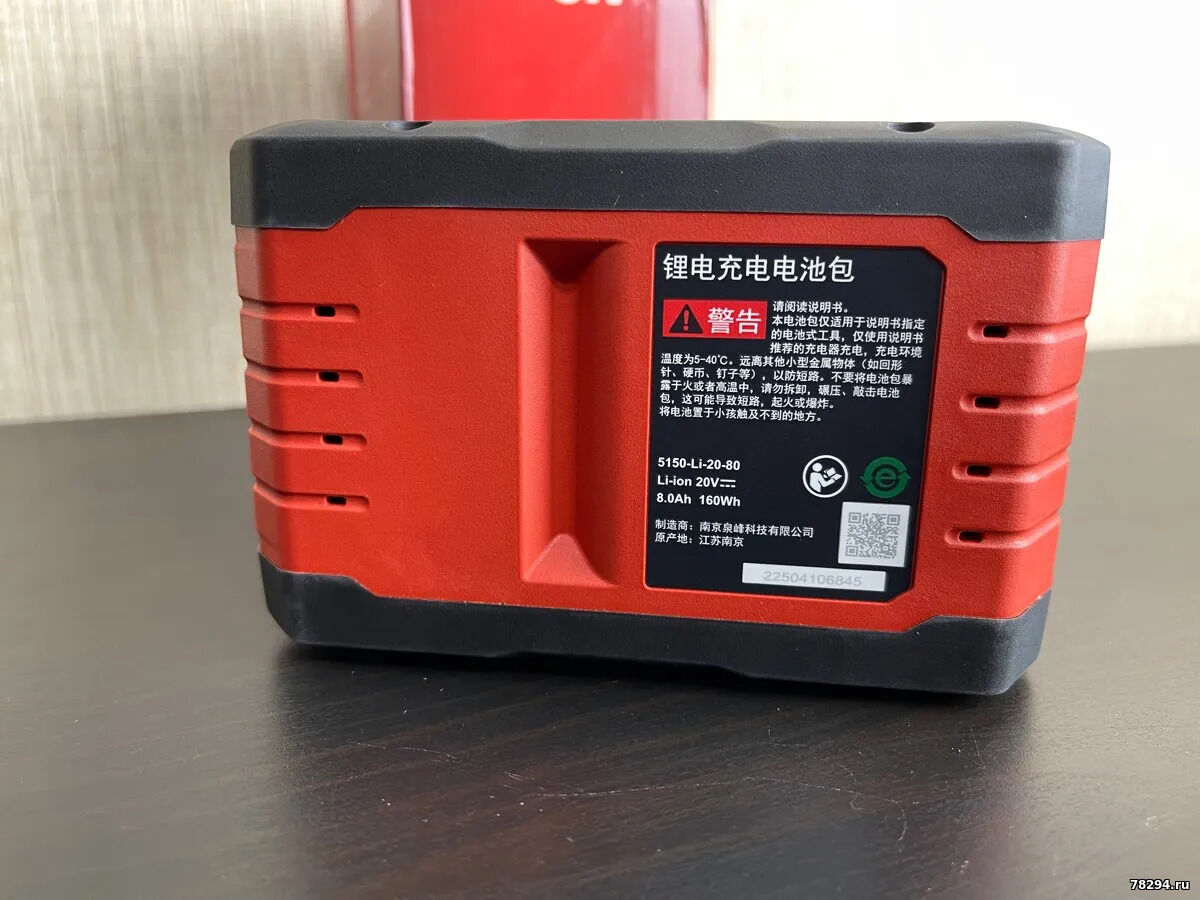

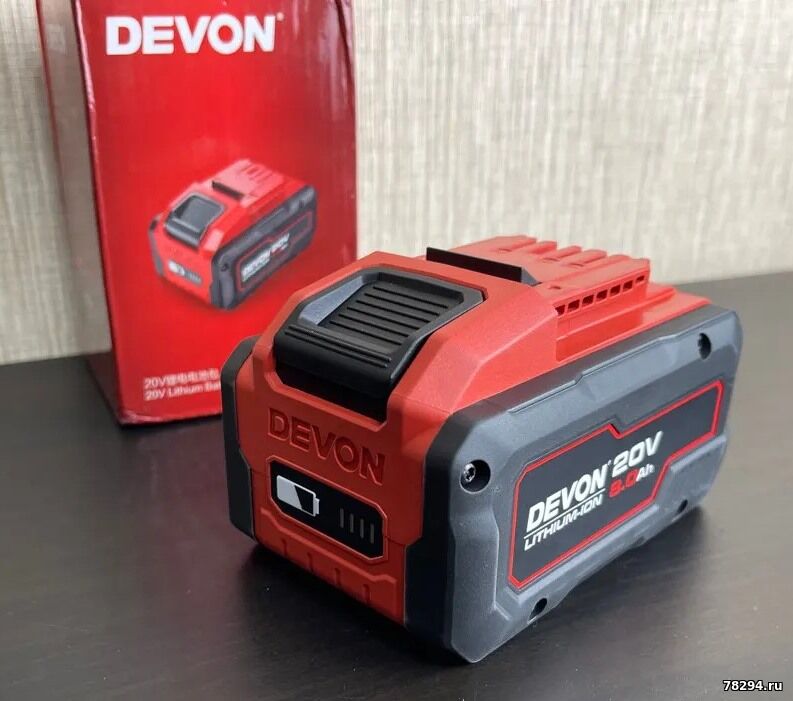

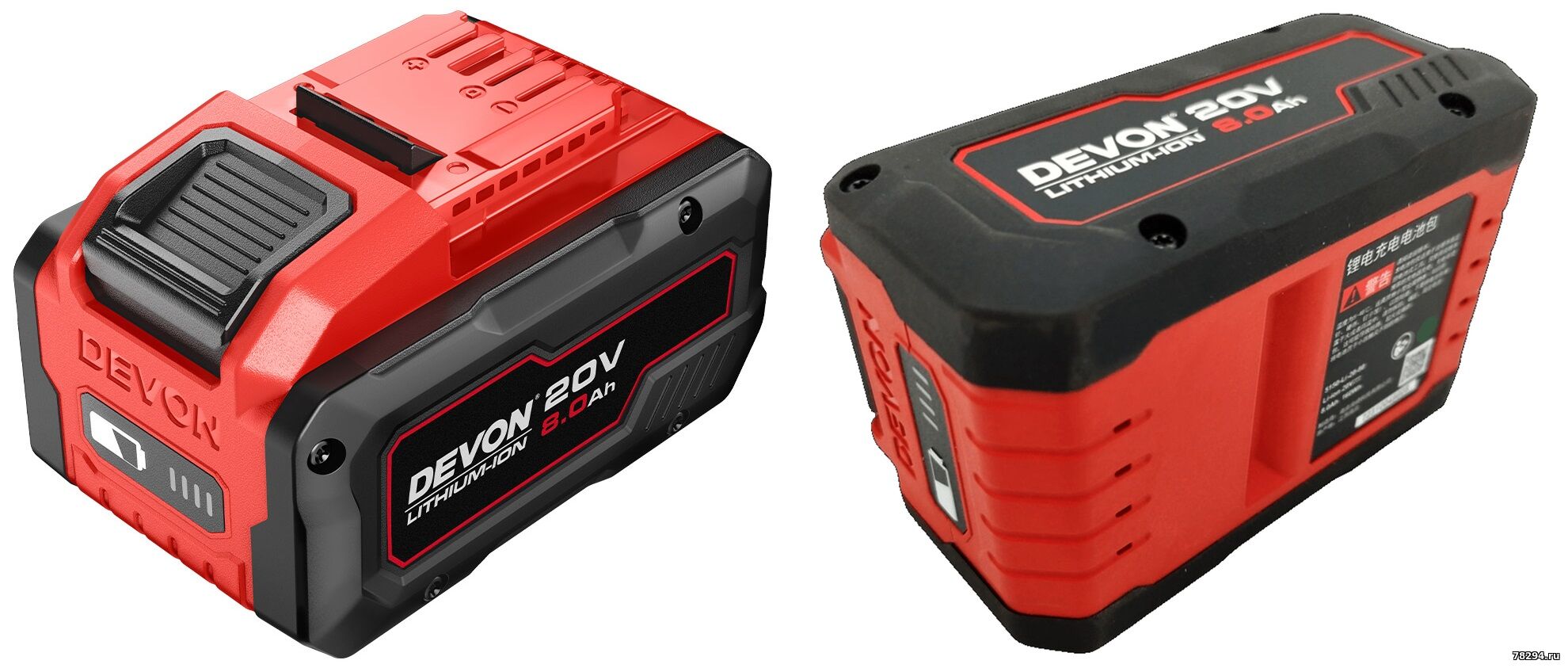

Общий вид серии 5150 емкостью 8.0Ah на 21700

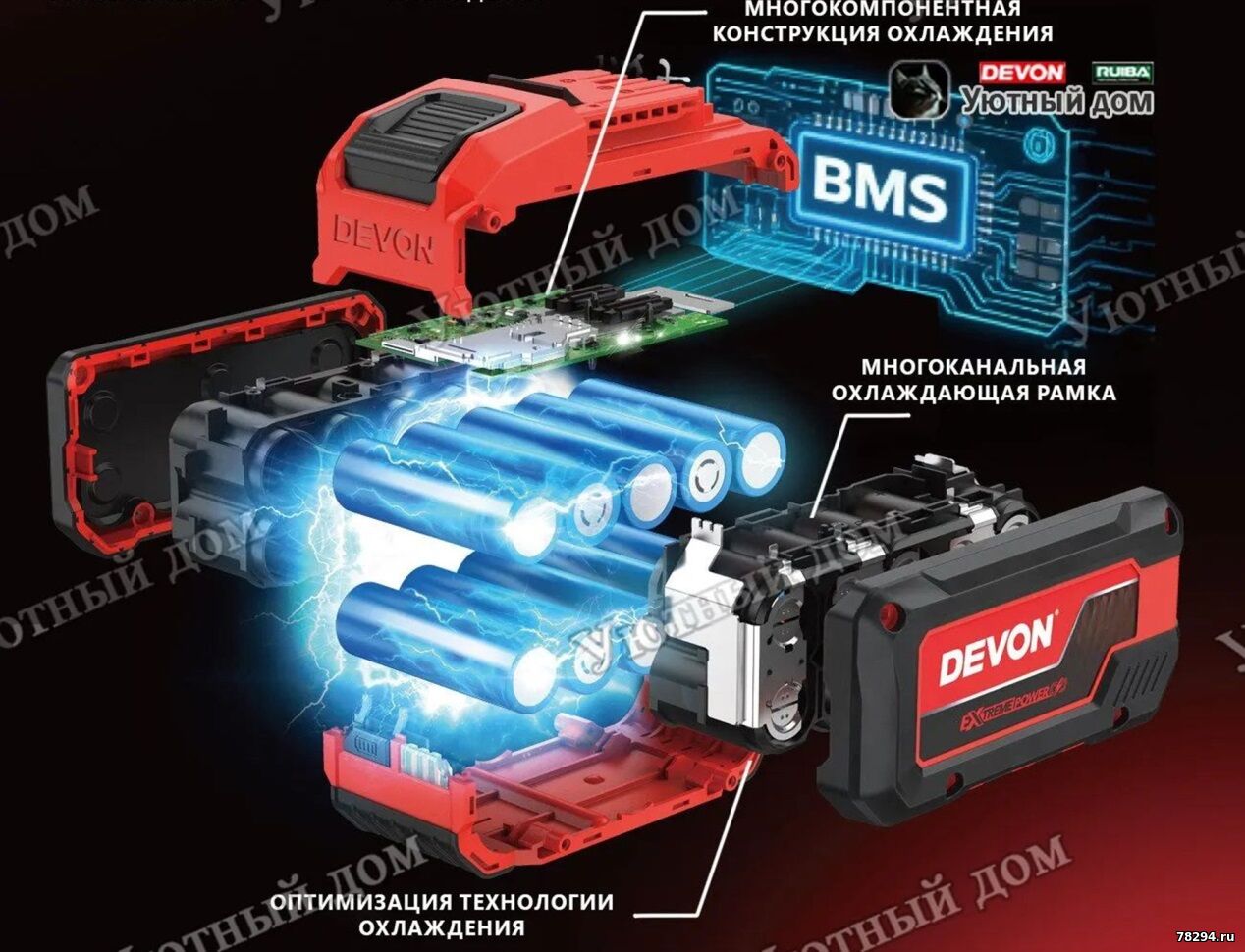

Внутреннее устройство 5150 на 21700
Вывод: высококлассный, но дорогой вариант. В 2026 году уже уступает по характеристикам четвёртому поколению на tabless ячейках.
Третье поколение (серия 5168 High Performance)

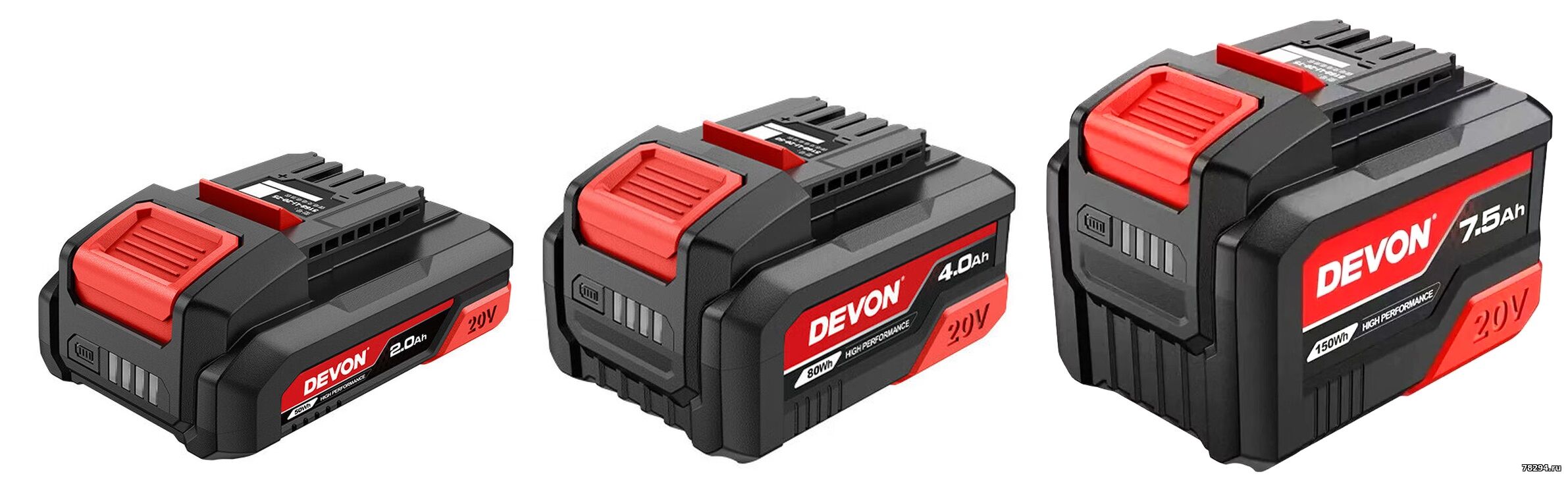

Три типоразмера серии 5168 (1p, 2p, 3p)
В продаже с 2025 года. Изменения не только косметические — использованы технические решения из топовой 8,0Ah и FLEX 24V, но в более бюджетном исполнении:
- Новый усиленный корпус
- Улучшенная индикация заряда (без паразитной засветки)
- Кнопка индикации теперь пластиковая, а не мембранная.
- Новые клеммы большей толщины (на 7.5Ah — двойные)
- Усиленная ошиновка по аналогии 8.0Ah
- Новая плата BMS 2.0, теперь залита прозрачным компаундом

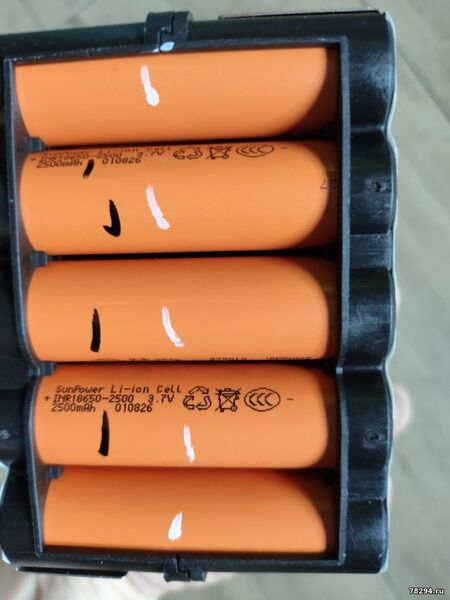

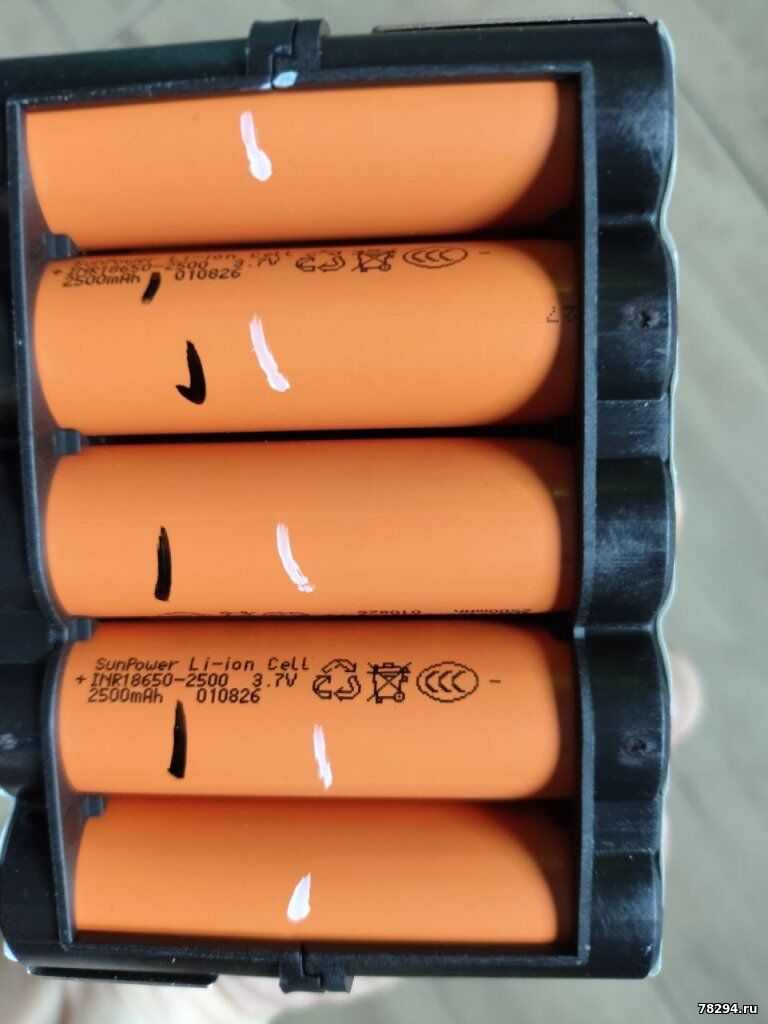

- Ячейки Sunpower INR18650 (лучше работают на морозе, имеют меньшее внутреннее сопротивление и больший срок службы в сравнении с Highstar)
- Новое трехрядное исполнение - 7,5Ah (бюджетная альтернатива 5150 8.0Ah)
Заверения производителя:
- +37% мощности
- +40% времени работы под высокой нагрузкой
- +20% срока службы

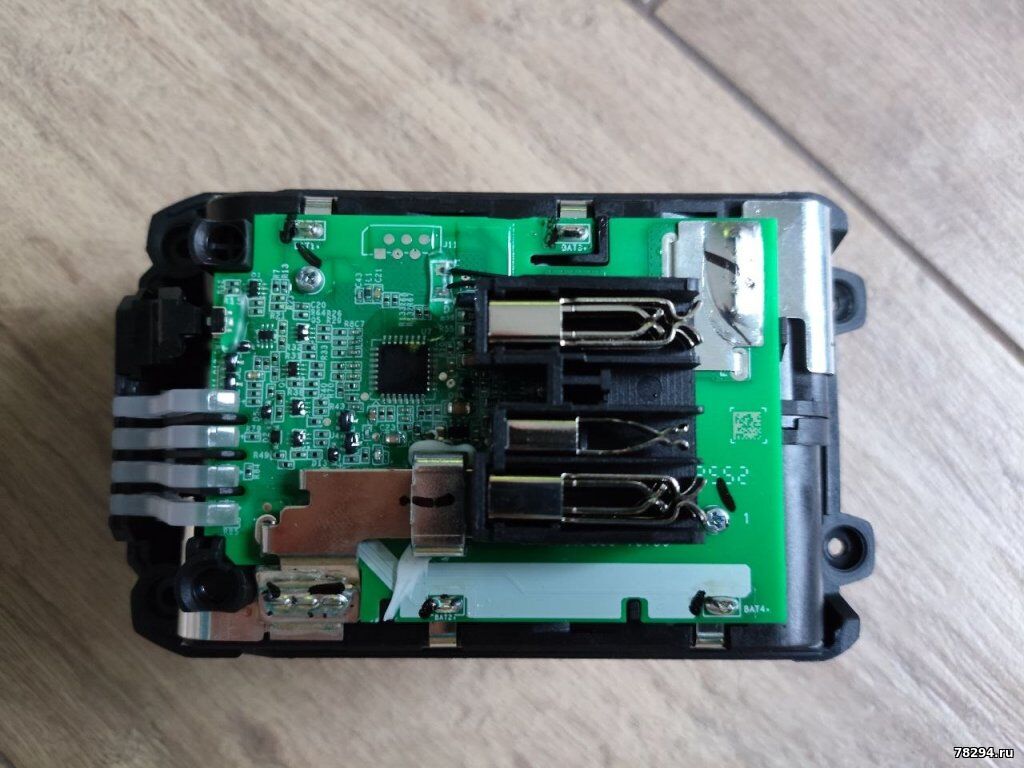

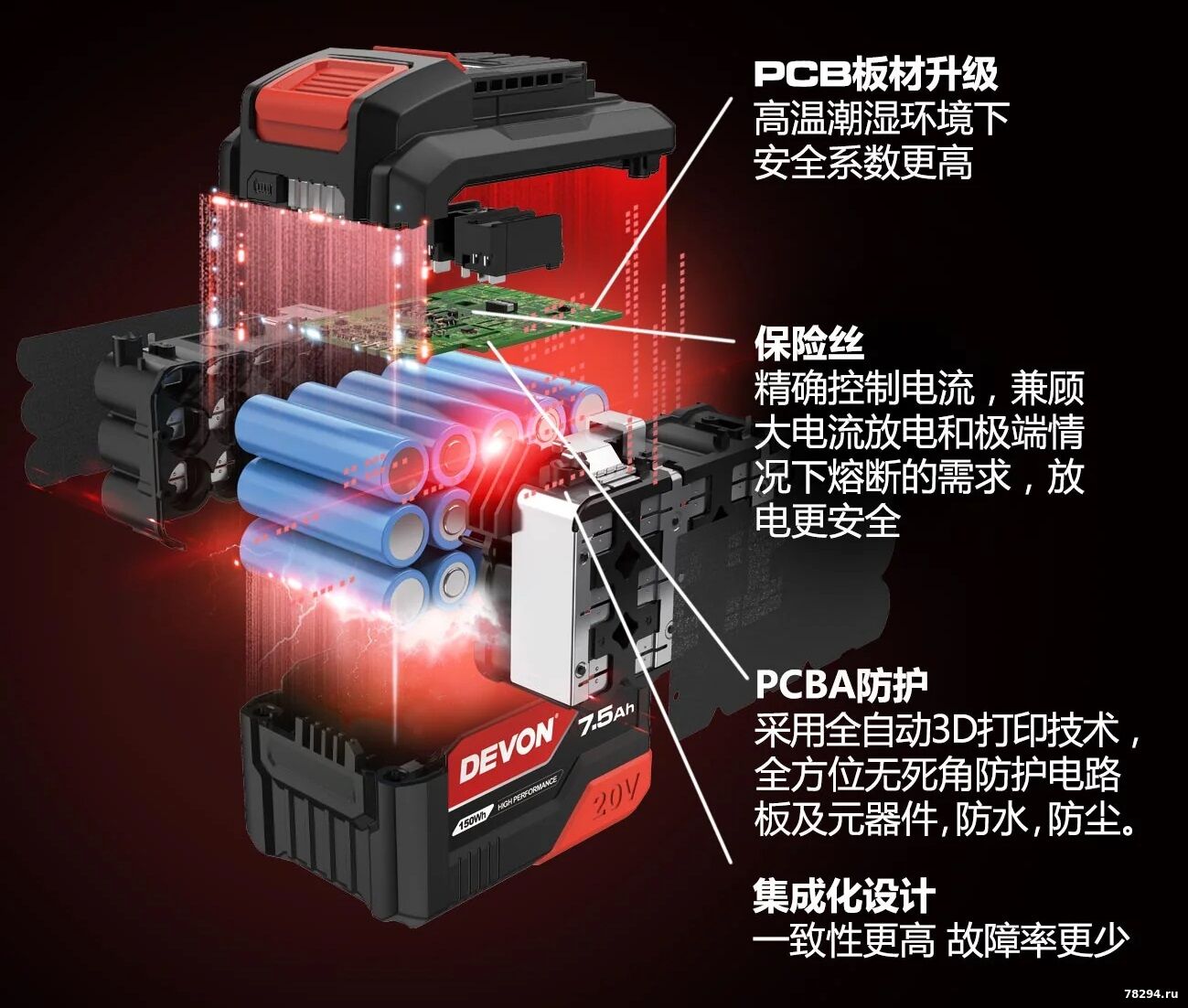

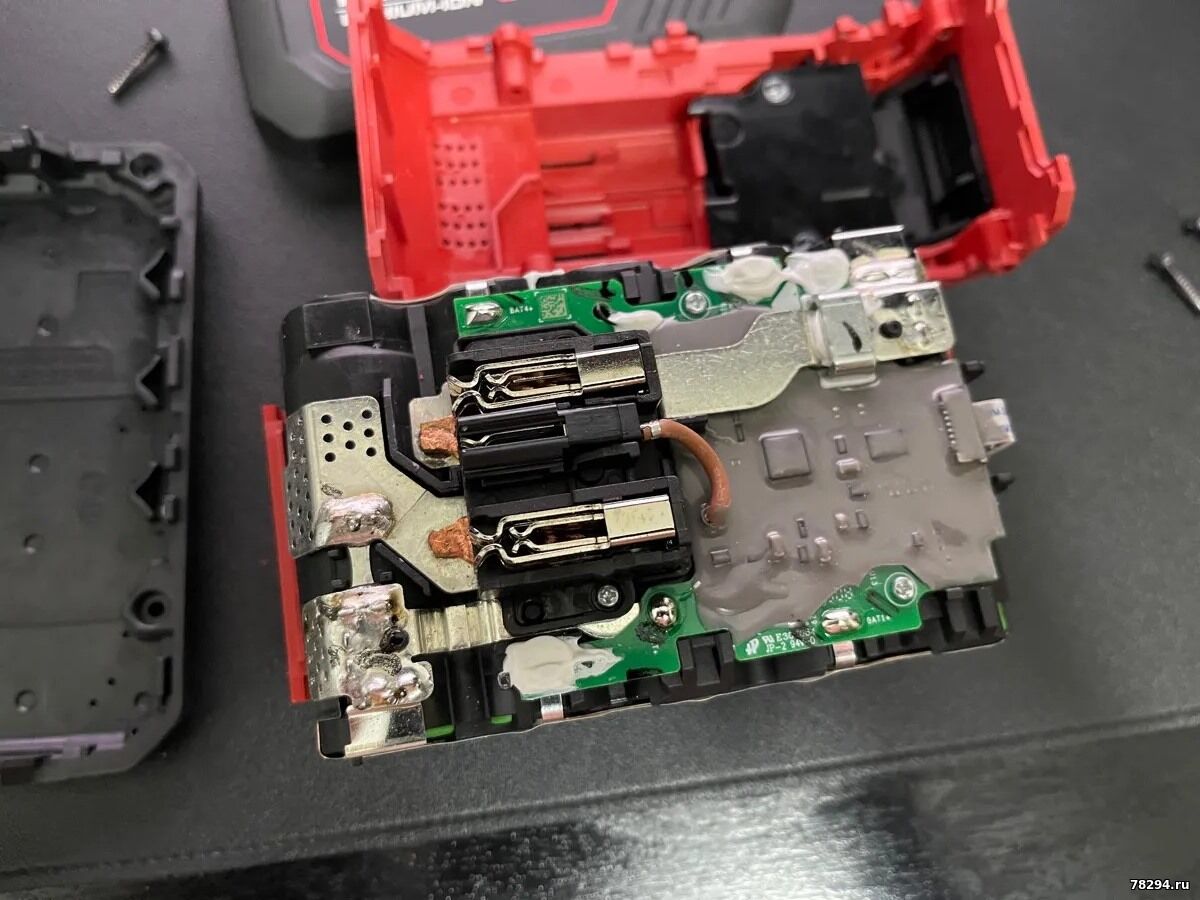

Внутреннее устройство 5168 на примере 7.5Ah
Вывод: золотая середина на 2026 год. Берите 2.5Ah для лёгких работ, 5.0Ah для универсальности, 7.5Ah для высоких нагрузок.
Четвёртое поколение (серия 5170 Extreme Power)Анонсировано в конце 2025, с марта 2026 в продаже есть версия 8.0Ah.
Ключевое отличие — ячейки 21700 по технологии tabless (Murata VX40).

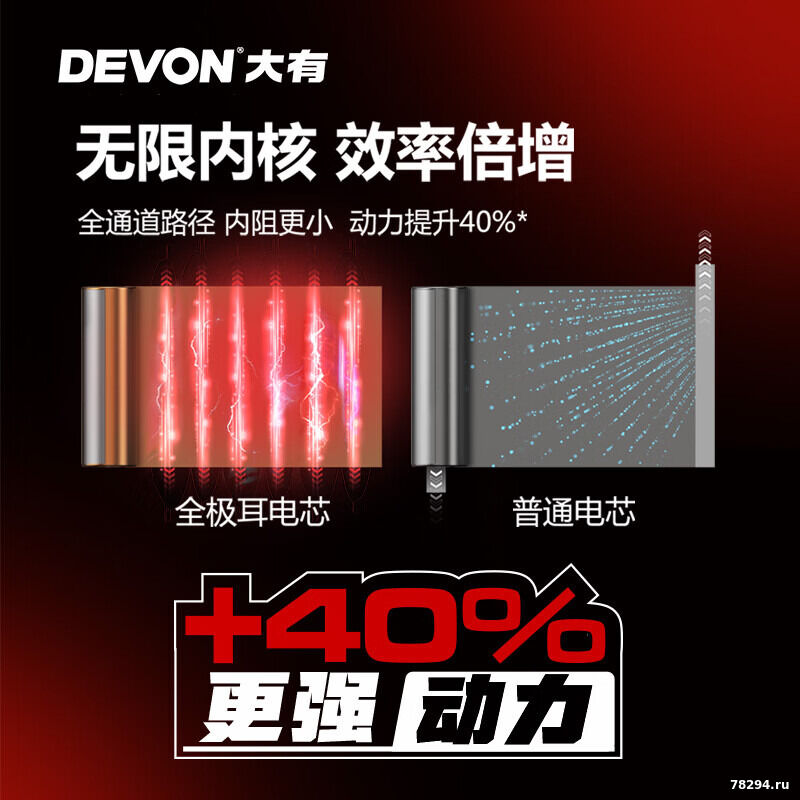

Принципиальное отличие tabless (слева) и обычной ячейки (справа)
Tabless-ячейки имеют гораздо меньшее внутреннее сопротивление, поэтому:
- Меньше греются под нагрузкой
- Выше пиковая мощность
- Выше ресурс

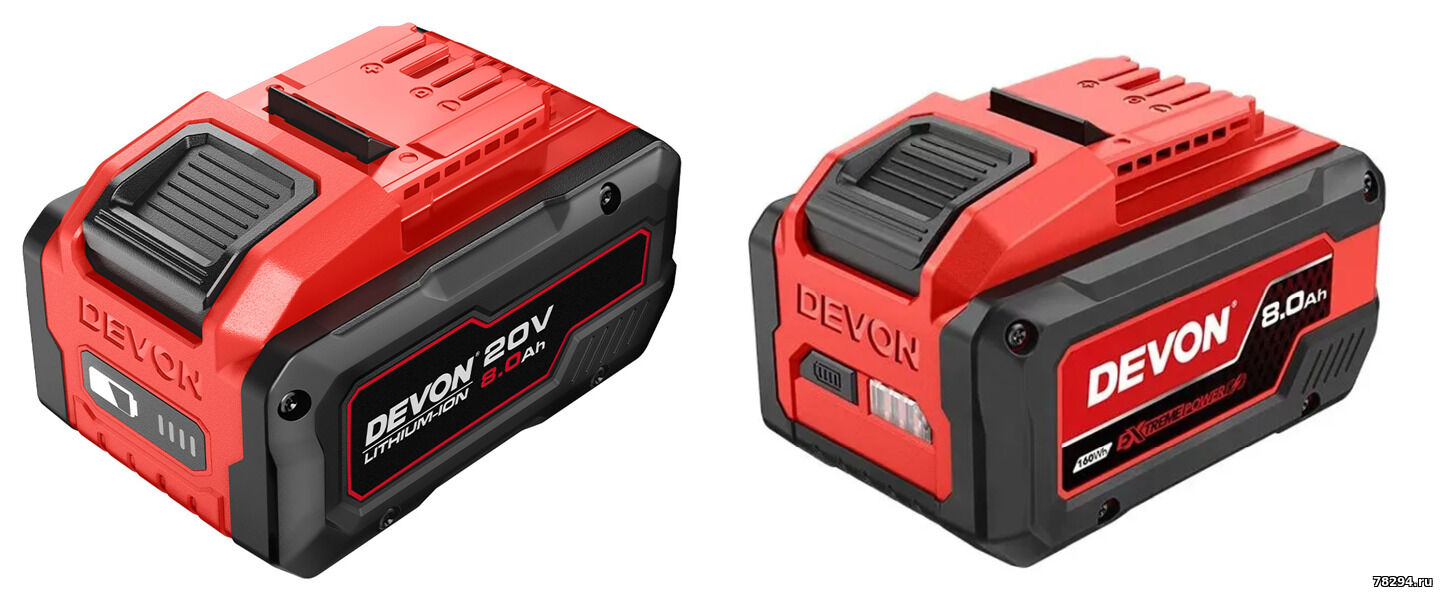

Сравнение аккумуляторов 5150 (слева) и 5170 (справа) на 8.0Ah
В настоящее время ожидается скорое появление однорядной версии 5170 емкостью 4.0Ah.
Анонсированная однорядка 5170 на 4.0AhДругие улучшения:
- Улучшенная индикация уровня заряда (как на 5168)
- Торцы ячеек залиты компаундом (распределение тепла и защита сварки от коррозии)
- Лазерная сварка стыков токоведущих шин
- Новая плата управления
- Заявленная кратковременная мощность для 8.0Ah — 3600 Вт

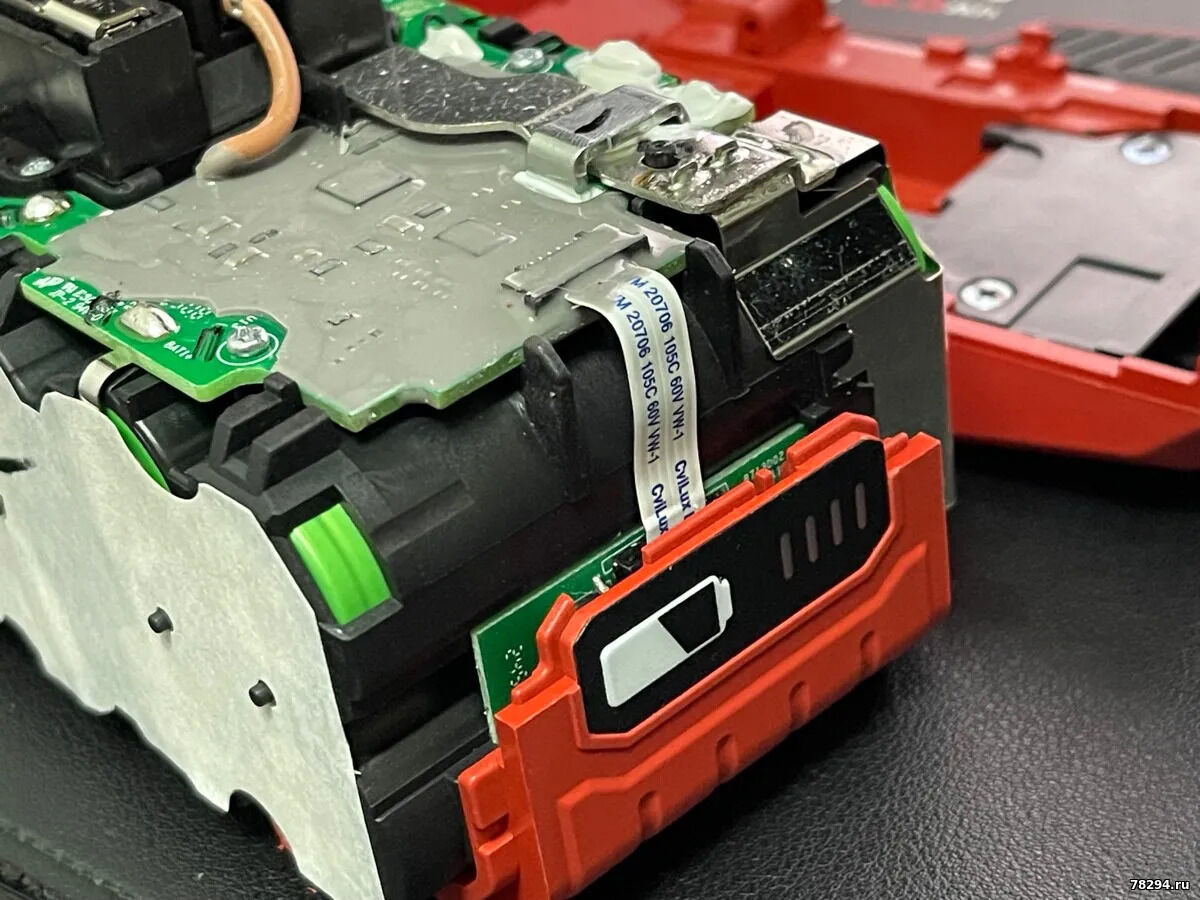

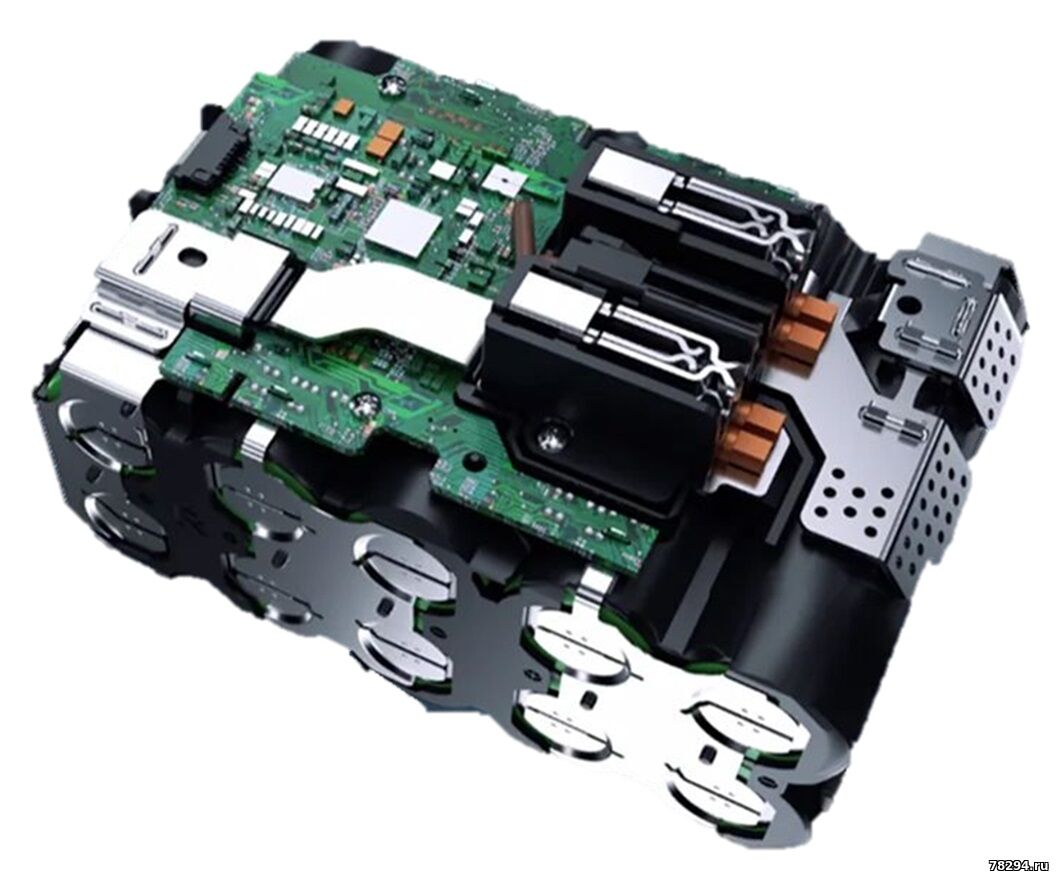

Внутреннее устройство 5170 8.0Ah
Вывод: выбирайте 5170, если работаете с мощным инструментом (циркулярные пилы, торцовочная пила, большие гайковерты, ушм на высоких нагрузках) и вам нужна максимальная отдача без перегрева.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 28.07.2026, 08:29 | Сообщение # 5
|
Администраторы
Anat78
Подполковник
- Сообщений:8616
- Репутация:73±
|

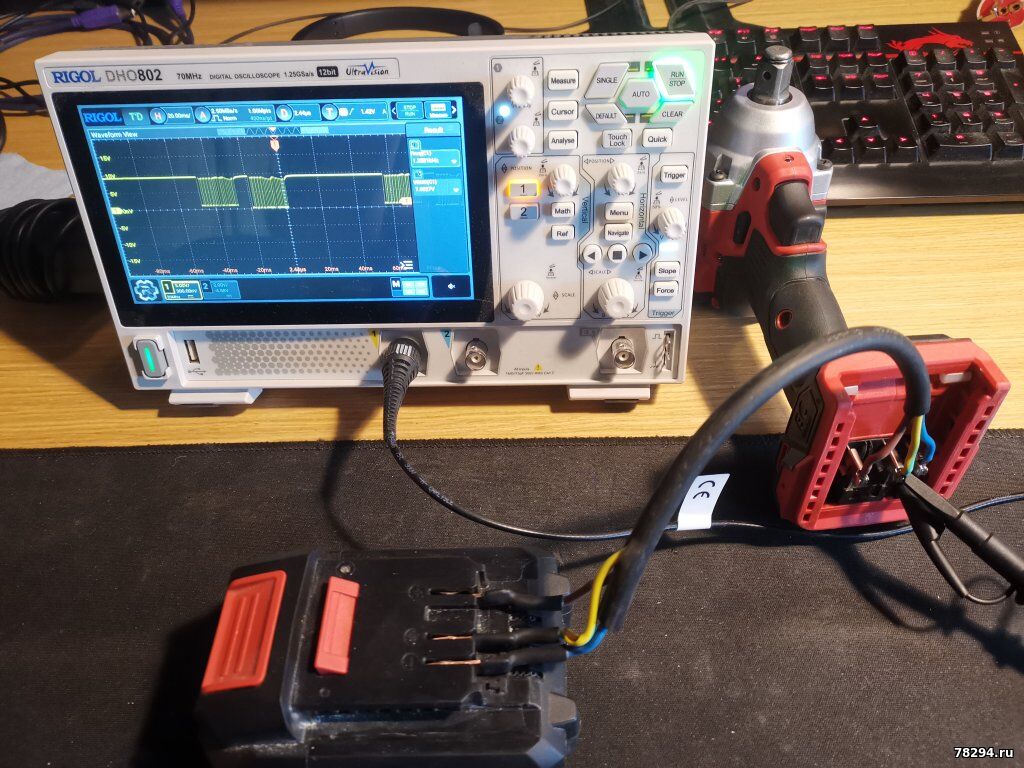

Все таки не просто так буква D на третьем контакте. И зарядка и инструмент (могу утверждать точно только на примере гайковерта 5760, лень другие тушки цеплять) ведут цифровой обмен данными с АКБ. Пробовал поставить резистор, даже при низком уровне (пришлось 150Ом поставить) инструмент ждет ответ от АКБ и не получив его вырубается. Так что просто доработать напильником механику не выйдет. С инженерной точки зрения красиво сделали, но могли бы и послабление "самодельщикам" сделать).
Можно использовать АКБ девон в других инструментах, но с оговоркой, что защита будет работать только по падению общего напряжения ниже нормы. В принципе почти все бесщеточные инструменты такую защиту имеют, а вот старые щеточные нет.

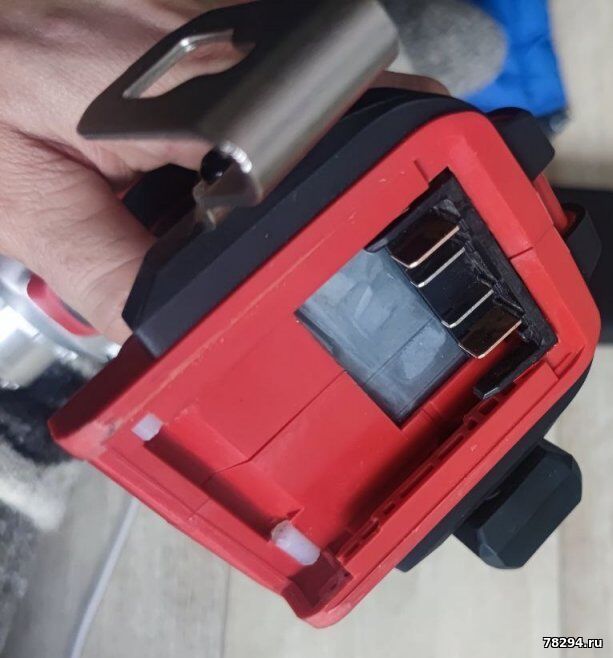

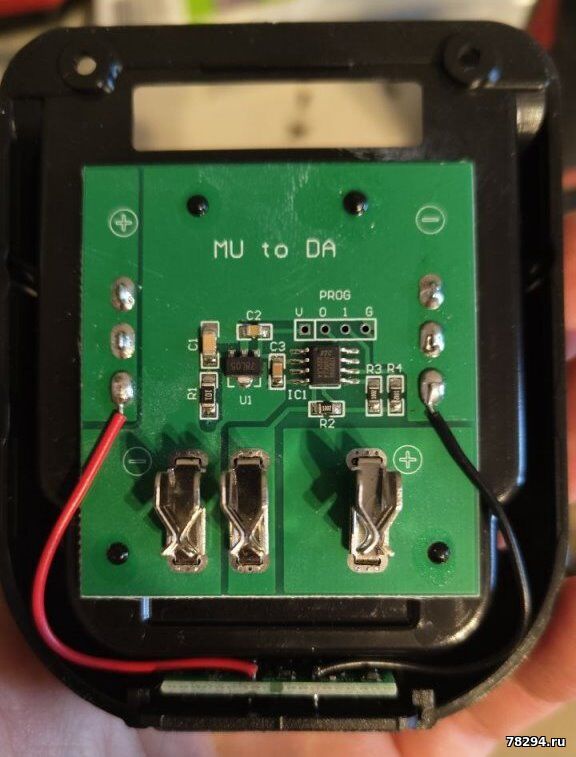

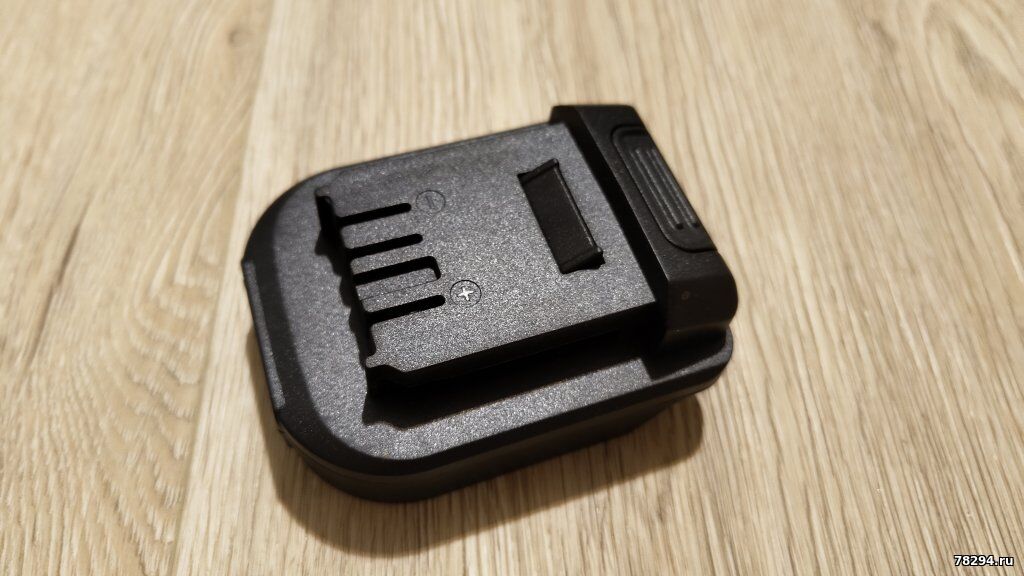

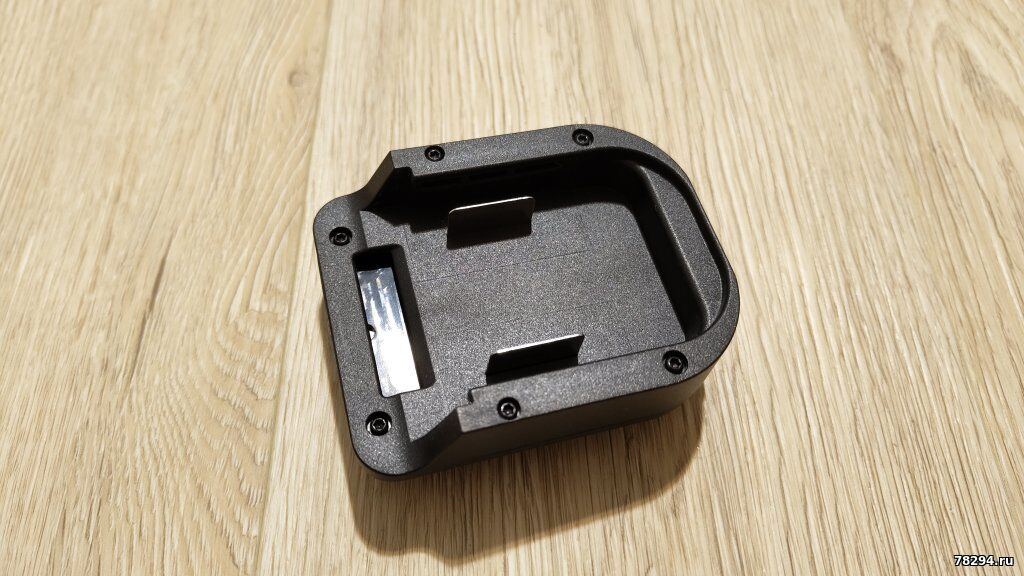

Использовать сторонние АКБ в инструменте девон 20В (по крайней мере в гайковерте) можно только через адаптеры со встроенным чипом для цифровой связи. Но я не вижу в этом особого смысла, девоновские АКБ на 2, 2.5, 4, 5Ач стоят очень вменяемо.
Вот если нужен мощный АКБ, то уже емеется экономический смысл что-то колхозить. Собирался собрать себе 8-10Ач на 10*21700, но в китайских корпусах похоже стоят оригинальные девоновские платы БМС от АКБ 2-5Ач и не до конца заряжаются в зарядных с первого раза, надо вынимать и вставлять повторно. Использование адаптеров тоже не гарантирует нормальное взаимодействие с оригинальным ЗУ.

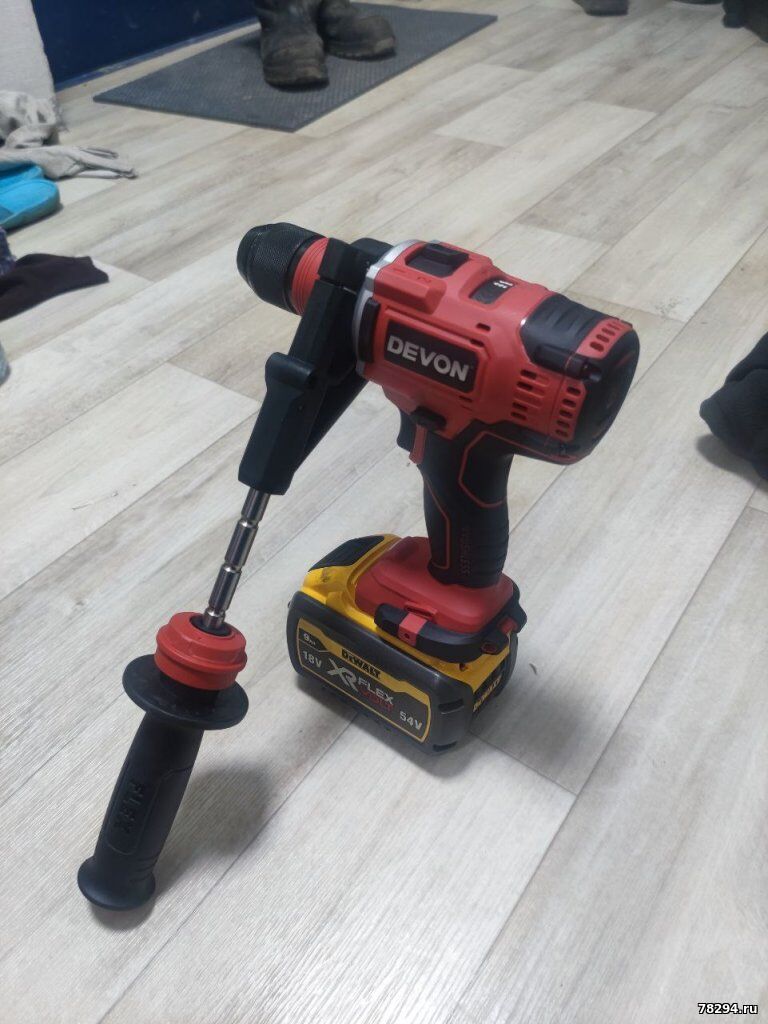

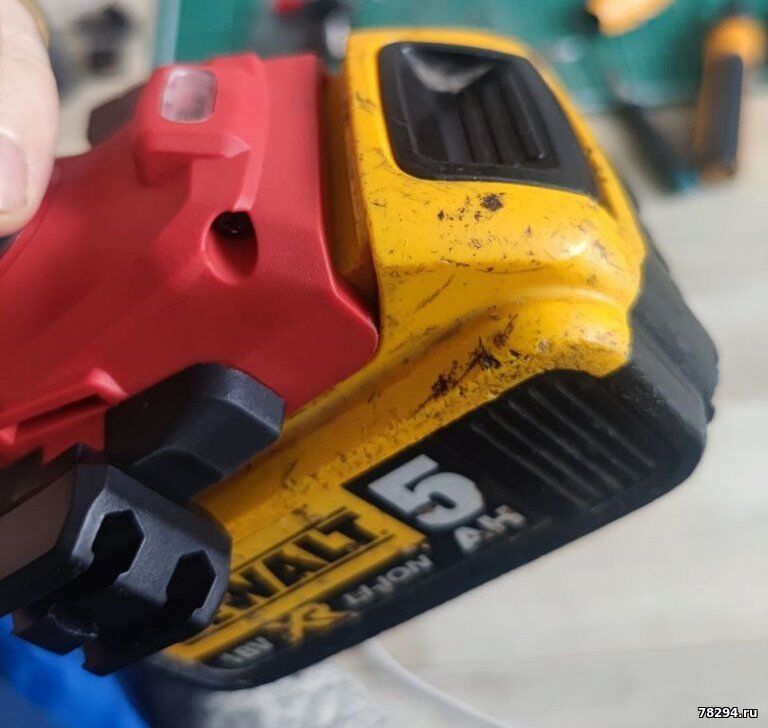

В Devon подходят акб Dewalt но нужно заменить контактную колодку на деволт и подрезать направляющие и добавить термодатчик.Но такое работает только со старым инструментом
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 28.07.2026, 08:56 | Сообщение # 7
|
Администраторы
Anat78
Подполковник
- Сообщений:8616
- Репутация:73±
|

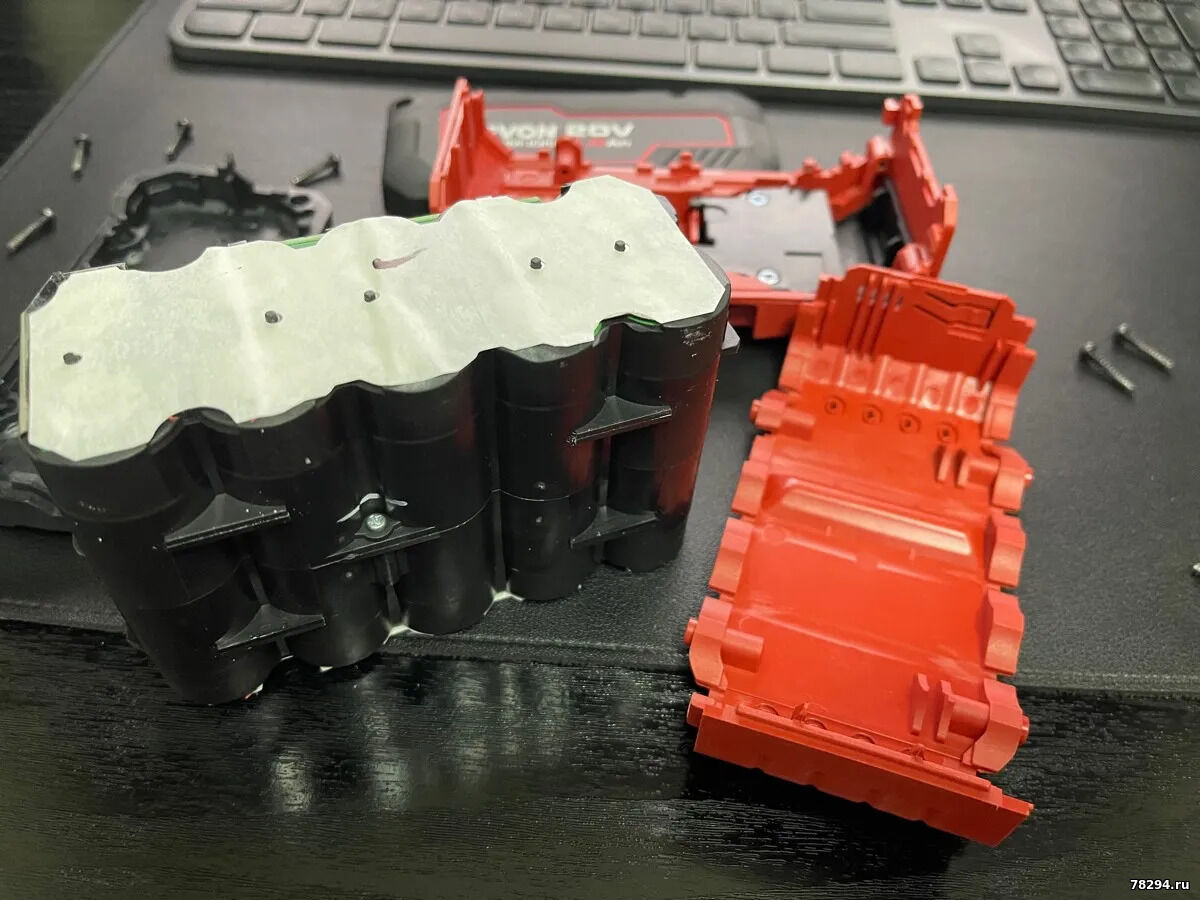

Аккумулятор 7.5Ач из серии high performance
Конструктив как у старой восмерки: медная шина от ячейки к контактной группе и двойные контакты (двойные кстати только на 7.5Ач, на 5Ач одинарные), ячейки sunpower по характеристикам примерно соответствуют ячейкам highstar в аккумуляторах 2/2.5/4/5Ач. Честно говоря именно от ячеек ждал основного прогресса, но его нет.
Промерил внутреннее сопротивление всего аккумулятора AC/DC и одну ячейку AC (AC измерение переменным током на частоте 1кГц прибор YR1035, DC измерение постоянным током прибор toolkitRC M7):
2.5Ah - 85mOhm DC/ 81mOhm AC/ 14.55mOhm AC 1cell
4Ah - 67mOhm DC/ 43mOhm AC/ 15.4mOhm AC 1cell
7.5Ah - 26mOhm DC/ 25mOhm AC/ 13.8mOhm AC 1cell
Итого:
7.5Ач high performance примерно соответствует старой 8Ач по производительности, но стоит дешевле. 5Ач high performance судя по всему(принимая во внимание результаты 2.5Ач и 7.5Ач) никакого улучшения производительности по сравнению с обычной 5кой не даст, но и стоит примерно так же.

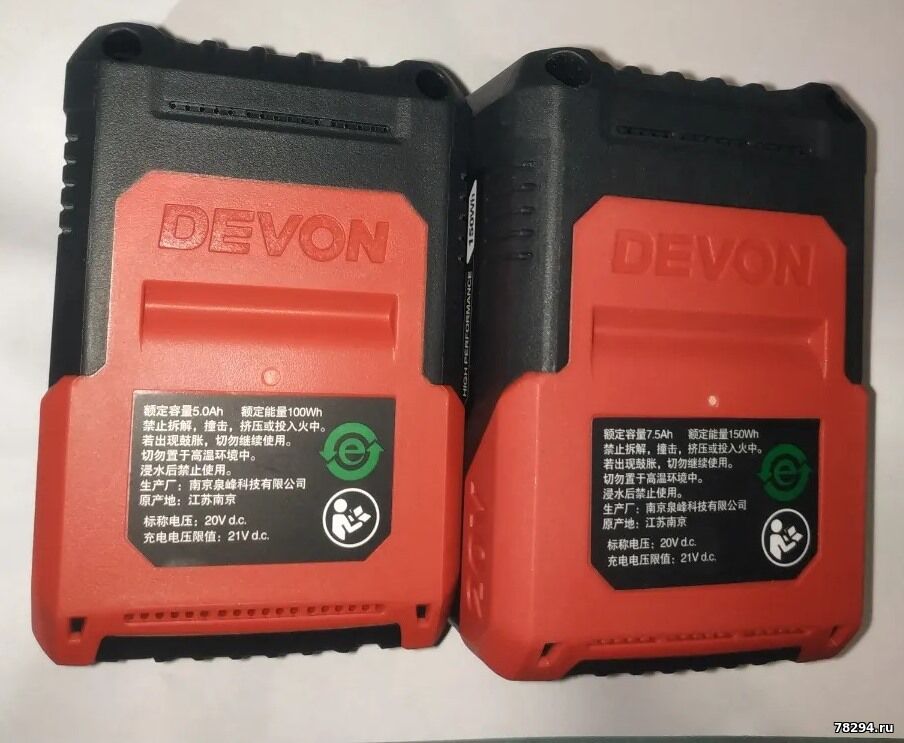

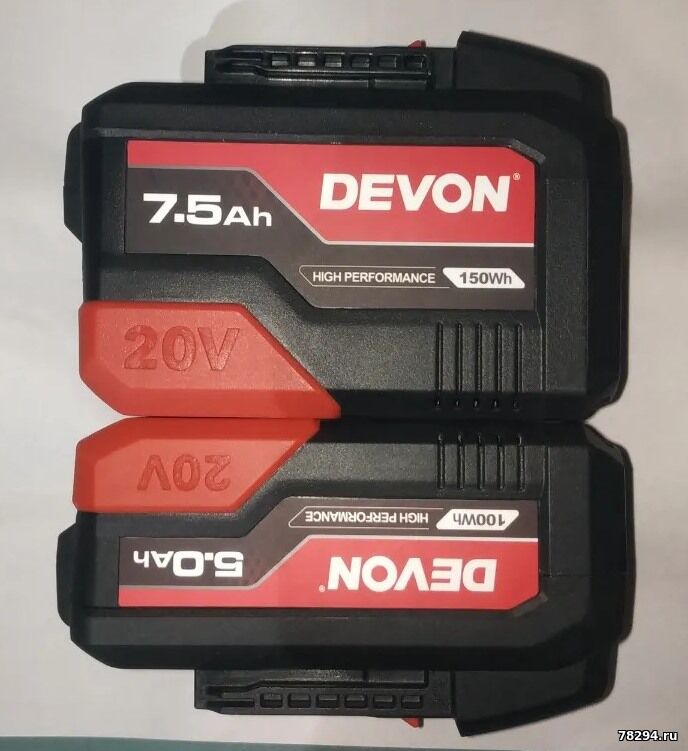

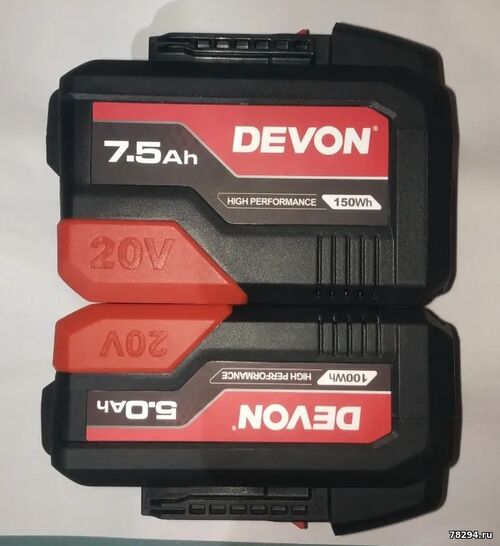

размеры на 7.5 ач., длина 12.1, ширина 7.6, высота 8.7.
размер на 5.0 ач., длина 12.1, ширина 7.6, высота 6.8.
Аккумулятор 7.5Ач весит 1016гр и имеет внутреннее сопротивление 25мОм
7,5ач:
