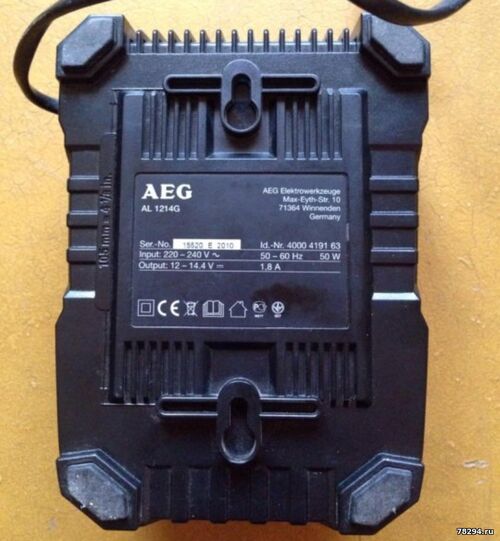

Зарядное устройство AEG AL1214 G схема
|
|
|
patisy4
|
Дата: Пятница, 27.12.2019, 00:02 | Сообщение # 2
|
Пользователи
patisy4
Рядовой
- Сообщений:55
- Репутация:2±
|
Цитата Anat78 ( ) Зарядное устройство AEG AL1214G PCB P/N: 260111056/057/058 схема По инструкции данный зарядник поддерживает литий. А не подскажите, как он работает с БМС на 40, 60, 100 ампер? Корректно, или все же переделка нужна?
|
|
|
|
Anat78
|
Дата: Пятница, 27.12.2019, 00:13 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Цитата patisy4 ( ) По инструкции данный зарядник поддерживает литий. да поддерживает зарядку лития, очень удобно при переделке старых кадмиевых на литий: http://www.78294.ru/forum/22-238-1 http://www.78294.ru/forum/22-394-1 http://www.78294.ru/forum/22-391-1
Работает полностью корректно с бмс 40А и 100А, с 60 а просто еще не пробовал не ставил, но думаю тоже самое
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
patisy4
|
Дата: Пятница, 27.12.2019, 07:29 | Сообщение # 4
|
Пользователи
patisy4
Рядовой
- Сообщений:55
- Репутация:2±
|
Цитата Anat78 ( ) да поддерживает зарядку лития, очень удобно при переделке старых кадмиевых на литий В общем проверил эту зарядку на сборке 12,6 вольт под бмс 40A(в процессе еще проверял на бмс 25A). Результат примерно такой. Да, заряжает. Но: 1) В конце заряда зарядка начинает показывать перегрев термистора. Это фиг с ним. Неприятно, но терпимо(один конец термистора посажен на минус сборки, а не минус бмс - в противном случае зарядка не пойдет при блокировке бмс при полном разряде батарей) 2) В процессе заряда зарядка жарит аккумуляторы напряжением 12,75 вольт(снимал с концов самой сборки, вполне возможно, что это бмска сама не давала большее напряжение, в какой-то момент на контактах +/- бмс доходило даже до 12,78 вольт, затем зарядка сразу же показала перегрев термистора и прекратила заряд). А вот это уже не хорошо, как мне кажется. Для лития не сильно критично, но все равно неприятно. По окончанию заряда загорается индикация перегрева термистора(перегрева нет), зарядка прекращается, напряжение на сборке 12,46 вольт. Т.е. режим CC/CV скорее всего зарядником не поддерживается. Как по мне, лучше все же использовать нормальный зарядник для лития, чем этот чумовой агрегат. Он точно не переваливает за 12,6 вольт. Проверил на своем заряднике 12,6 вольт/2 ампера. Напряжение не превышает 12,55 вольт как на сборке, так и на контактах БМС, т.е. в итоге он еще и больше заряжает аккумулятор при этом нигде не уходит за допустимые рамки и поддерживает CC/CV. Или я не прав?
Сообщение отредактировал patisy4 - Пятница, 27.12.2019, 07:33 |
|
|
|
Anat78
|
Дата: Пятница, 27.12.2019, 08:41 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Цитата patisy4 ( ) Или я не прав? И да и нет
Цитата patisy4 ( ) В конце заряда зарядка начинает показывать перегрев термистора. Именно по указанной схеме подключения термодатчика так и будет отключаться по окончании заряда
Цитата patisy4 ( ) доходило даже до 12,78 вольт Да это плохо, плата бмс имеет завышенные напряжения отключения по банкам, не брак но и не хорошо
Цитата patisy4в противном случае зарядка не пойдет при блокировке бмс при полном разряде батарей Будет заряжать, потому что за это отвечают другие ключи
Цитата patisy4 ( ) Т.е. режим CC/CV скорее всего зарядником не поддерживается. Чтобы поддерживался режим CC/CV и правильная индикация при полной зарядке - там схема сложнее, по этой простой схеме батарея заряжается до 95 процентов только, но это и хорошо, дольше прослужит (при условии использования бмс с правильными напряжениями отключения!)
Цитата patisy4 ( ) Проверил на своем заряднике 12,6 вольт/2 ампера. Напряжение не превышает 12,55 вольт как на сборке, так и на контактах БМС Конечно не будет больше чем выдает зарядное на 12,6В Смысл именно зарядного аег что можно заряжать сразу батареи и 12 и 14 (для других моделей и 18 вольт) на родном зарядном без покупки отдельного зарядного.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
patisy4
|
Дата: Пятница, 27.12.2019, 16:40 | Сообщение # 6
|
Пользователи
patisy4
Рядовой
- Сообщений:55
- Репутация:2±
|
Цитата Anat78 ( ) Смысл именно зарядного аег что можно заряжать сразу батареи и 12 и 14 (для других моделей и 18 вольт) на родном зарядном без покупки отдельного зарядного. А что будет, если бмс не отработает, как надо (такие случаи фиксировались людьми)? Сомнительная экономия. По сути зарядник не особо разбирается, что перед ним - литий или никель. Видимо, в фирменных аккумуляторах стоят бмски, которые работают более корректно. Я, правда, таких не встречал пока. Может, в Россию их не завозили.
|
|
|
|
Anat78
|
Дата: Воскресенье, 29.12.2019, 12:26 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Цитата patisy4 ( ) А что будет, если бмс не отработает, как надо Если бмс сдохнет то в любом случае батарея умрет, заряжать от аег ее или от источника 12,6, без разницы Но пока если все было сделано правильно ни одна бмс не умерла Да в фирменной литиевой батарее АЕГ плата бмс очень умная и на всю батарею размерами
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
pans684
|
Дата: Вторник, 16.02.2021, 22:40 | Сообщение # 8
|
|
Цитата Anat78 ( ) этой простой схеме батарея заряжается до 95 процентов только, Так и заряжает, до 4.05-4.10В на элементе
|
|
|
|
Altmaster
|
Дата: Среда, 21.07.2021, 22:23 | Сообщение # 9
|
|
Кто знает, как определяет зарядка тип аккумулятора?
|
|
|
|
koshelevpavl
|
Дата: Воскресенье, 12.12.2021, 23:01 | Сообщение # 10
|
|
Подскажите как посмотреть схему? Или подскажите маркировку стабилитрона перед mosfet на выходе + зарядника?
|
|
|
|
oleg772
|
Дата: Среда, 26.01.2022, 19:02 | Сообщение # 11
|
|
Ребята подскажите , а зачем на заряднике Зарядное устройство AEG AL1214G клеммы Т1 и Т2 , просто я переделал акумы на литии поставил контроллер всё как положено , но при зарядке сразу почти отключяется и показывает не исправный акум. пробовал разные крнтролеры результат один . Вскрыл ЗУ там на клеммы Т1 иТ2 идут по проводу на плату , но с акума идёт один контакт , может нужно чтото переделать ещё ?
|
|
|
|
Anat78
|
Дата: Вторник, 12.04.2022, 16:10 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Для подключения термодатчиков
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
nledobud8020
|
Дата: Четверг, 13.04.2023, 16:42 | Сообщение # 13
|
|
Добрый день. Сделал сборку. Аккумулятор AEG b1414G 14.4 вольт разборка и переделка на литий 18650 2,5ач. Спасибо, что термостат подключил, как подсказали. ЗУ начало работать соответственно инструкции. Горит красный светодиод, мерцает зеленый. В течение часа контролировал напряжение на клеммах. Начало было с 14,38в, через час 16.24в, зеленый светодиод мерцает. Остановил заряд. На ощупь АБ чуть теплые, само ЗУ также. Вопрос. 16.24в- критично. Как должно быть.
Сообщение отредактировал nledobud8020 - Четверг, 13.04.2023, 16:59 |
|
|
|
Anat78
|
Дата: Четверг, 13.04.2023, 16:56 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Нормально это до 4,06в на элемент получается, дольше прослужат для доведения до 4,15в на элемент надо переделывать зарядное
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
nledobud8020
|
Дата: Четверг, 13.04.2023, 17:09 | Сообщение # 15
|
|
Значит все таки таймером надо самому быть. Что же что-то и здесь придумаем. Заряд через таймер включать. Всего доброго.
Добавлено (13.04.2023, 17:40) --------------------------------------------- Включил еще раз на заряд, вернулся посмотреть через 15 минут и увидел мерцание обоих светодиодов. Вот и дефект вылез. Но откуда поперло, вопрос.Добавлено (13.04.2023, 18:24) --------------------------------------------- Включил еще раз на заряд, вернулся посмотреть через 15 минут и увидел мерцание обоих светодиодов. Вот и дефект вылез. Но откуда поперло, вопрос. Надежда была большая. Но не будем впадать в отчаяние.
