Аккумулятор AEG b1215r 12вольт разборка и переделка на литий
Anat78 Дата: Пятница, 25.01.2019, 13:48 | Сообщение # 1

Администраторы

Anat78

Полковник

  • Сообщений:1741
  • Репутация:9±
Anat78

Аккумулятор AEG b1215r 12вольт разборка и переделка на литий 18650
Точно так же переделывается и аккумулятор wurt master SD12 V /2 Ah

Ремонт аккумуляторов - https://www.avito.ru/serov....4887428

Откручиваем 4 самореза и разбираем батарею









Отсоединяем разьем, старые элементы утилизируем



Покупаем на алиэкспреес элементы 18650 на 3ач 3 или 6штук (чтобы получить
аккумулятор на 3 или 6 ач в итоге) -  LG HG2 18650 3000mAh -  http://ali.pub/3wttp2

или на 2,5ач Самсунг  INR1865025R - http://ali.pub/3wtubf

А так же плату контроля BMS  3s 25A http://ali.pub/3wtt7d

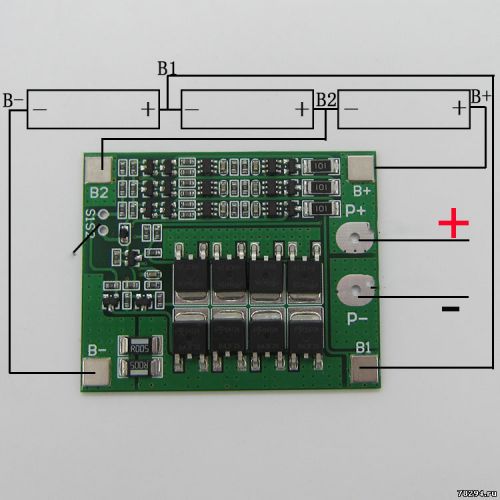

Собираем все по схеме:

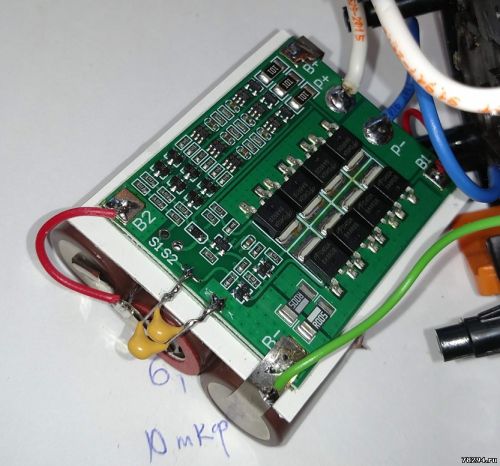

Если плата при резком пуске шуруповерта будет уходить в защиту, то устанавливаем
конденсатор 10мкф между S1 и B-  http://ali.pub/3wtv83









Если термодатчик потеряли то его можно просто заменить резистором 6,5кОм http://ali.pub/3td9m9

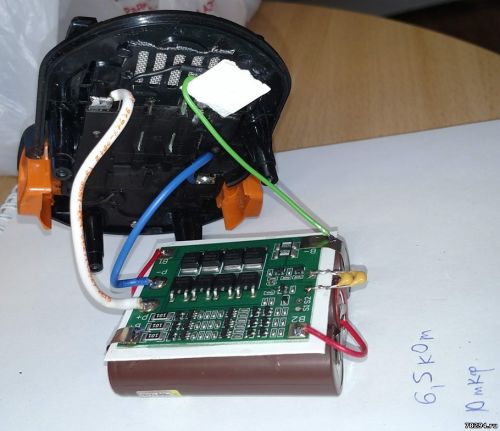

Контакт термодатчика который был припаян к минусовому контакту батареи надо подсоединить к минусу элемента 18650 ,зеленый провод на фото

Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 25.01.2019, 15:42 | Сообщение # 2

Администраторы

Anat78

Полковник

  • Сообщений:1741
  • Репутация:9±
Anat78

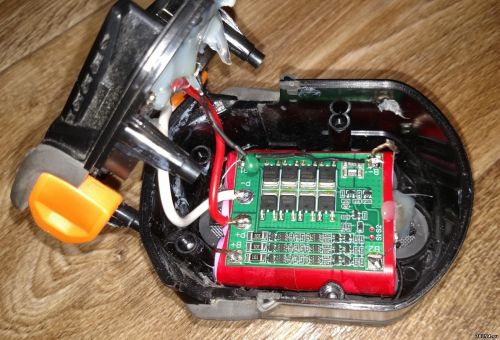

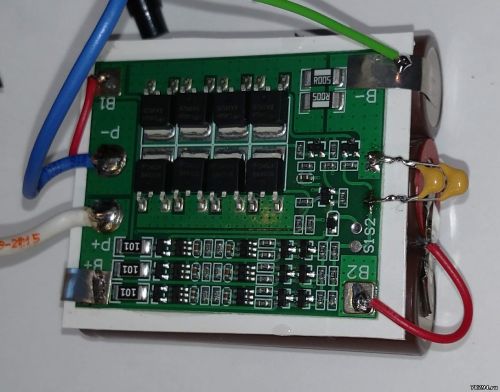

Еще фото:









https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 18.10.2019, 23:16 | Сообщение # 3

Администраторы

Anat78

Полковник

  • Сообщений:1741
  • Репутация:9±
Anat78

Aккумулятор wurt master SD12 V /2 Ah переделывается точно так же



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Пятница, 27.12.2019, 07:36 | Сообщение # 4

Пользователи

patisy4

Рядовой

  • Сообщений:37
  • Репутация:0±

Цитата Anat78 ()
Еще фото:
А почему у вас термистор приклеен к корпусу аккумулятора, а не к батареям? Так бы, по идее, зарядка следила бы за температурой аккумуляторов и в случае какой-то нештатной ситуации отрубила бы все. А в данном случае от перегрева аккумуляторов тут ничего не спасет в процессе заряда.
Anat78 Дата: Пятница, 27.12.2019, 08:27 | Сообщение # 5

Администраторы

Anat78

Полковник

  • Сообщений:1741
  • Репутация:9±
Anat78

Цитата patisy4 ()
А почему у вас термистор приклеен к корпусу аккумулятора, а не к батареям?
Потому что он все равно бесполезен, срабатывает при температуре 80 гр, а это уже поздно, для защиты по температуре использую такие термодатчики которые подключаются к штатным контактам платы BMS



Схема подключения для термодатчика с BMS 3s:
