Переделка зарядного MAKITA DC18RC T (Tamura)
|
|
|
Anat78
|
Дата: Пятница, 08.02.2019, 13:54 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Переделка зарядного MAKITA DC18RC T (Tamura)
Переделывается так же как зарядное MAKITA DC18RC : http://www.78294.ru/forum/6-223-1
Инструкция MAKITA DC18RC https://www.manualslib.com/products/Makita-Dc18rc-3795916.html
Ток заряда батарей 9А
Потребляемая мощность от сети 240ватт
Обычно сгорает дежурка:
R91 - 2R7
R25 - 680 kOm
R61 - 150 Om
R29 - 2k7
Q3 - K3113B
Детали еще:
два SOIC8 в холодной части и ШИМ в горячей - IC3 и IC5, в горячей - IC1 - LM393, LM358 и FA5542
ШИМ в корпусе soic8 маркировка 1D14802 - FA5573
или это может стоять шим 1d13913 (7 и 8 pin n.c). или 6С14208, это не название микросхемы, а дата выпуска.
Это и есть FA5642, все совпадает по ногам с докой. Это Контроллер Квази-резонансного ИП, один из линейки подобных от производителя Fuji
Electric Co., Ltd.
Это линейка FA5640/41/42/43/44/48, а FA5573 из другой линейки FA5571/71A/72/73/74/5570/5671. В пределах линейки есть некоторые незначительные отличия, а между линейками отличия могут быть более глубоки.
Например, в нашем случае, назначение выводов всех выше перечисленных микросхем, из обеих линеек, одинаковое, но вот есть разница между
линейками в обвязке микросхем дискретными компонентами в типовых схемах
включения. Внутри линейки микросхемы имеют отличия в параметрах и
некотором функционале. Так что даже внутри линейки замена одну на другую
может оказаться не корректной.
FA5642 из данной линейки одна единственная имеет ON threshold voltage=10v, у остальных это значение 14v. Так что замена в данном
устройстве на другую из этой же линейки скорее всего будет не успешной.
Замена на другую из другой линейки, в данном случае, должна потребовать
хотя бы не значительную переделку схемы обвязки внешними
компонентами(это следует из документации на микросхемы обеих линеек)
Найти невозможно в продаже. Скорее всего FA5642 выпускалась ограниченно именно для этих зарядок Makita на заказ по их просьбе.
(родной FA5642 действительно недоставаем, но похожих - море)
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 14.06.2019, 05:28 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Ремонт MAKITA DC18RC T
В случае если зарядное показывает аварию после нескольких секунд заряда батареи.
http://www.78294.ru/forum/6-223-926-16-1560467111
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
streetguard25
|
Дата: Пятница, 10.12.2021, 13:39 | Сообщение # 3
|
|
|
Anat78, есть ли смысл переделывать tamura с 110 в на 220 ?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 10.12.2021, 13:41 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Конечно есть смысл, а то как иначе им работать, главное ведь это правильно переделать и будет служить очень долго!
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
KAA
|
Дата: Суббота, 01.04.2023, 12:55 | Сообщение # 5
|
|
|
Здравствуйте! А у кого нибудь есть фото платы со стороны печати в хорошем качестве, зарядки Makita DC18RC с платой Tamura 2P-P1-17540A или 2P-P1-14903A на 220в которая? Нужны для сравнения с платой 2P-P1-17520A на 120в.
Поделитесь если не жалко)
Сообщение отредактировал KAA - Суббота, 01.04.2023, 13:11 |
|
|
|
|
|
|

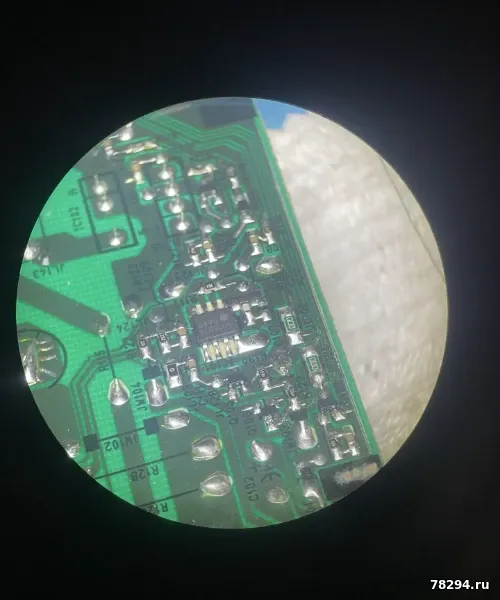

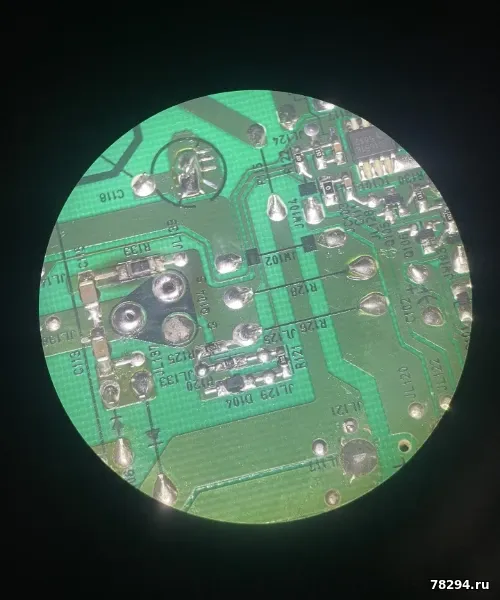

KAA
|
Дата: Вторник, 11.04.2023, 21:02 | Сообщение # 7
|
|
|
Спасибо. Но хотелось бы почетче) Чтоб видны были обозначения на смд резисторах
|
|
|
|
|
|
wladsat2014
|
Дата: Понедельник, 05.06.2023, 17:54 | Сообщение # 8
|
|
|
Добрый день всем! Подскажите или ссылку, где можно увидеть схему зарядки именно на такую плату как выше фото DC18RC T Tamura. Не включается, выпрямитель работает, транзистор Q1 целый. Был пробит Q3 2N60, стабилитрон D14, сгоревший резистор R91, заменил не заработало. Остальное не менял, вроде всё целое. Шимку тоже не трогал, стоит 1D18404 5573. Нужна схема.
|
|
|
|
|
|
clon1958
|
Дата: Понедельник, 03.07.2023, 16:05 | Сообщение # 9
|
|
|
Цитата wladsat2014 (  ) Добрый день всем! Подскажите или ссылку, где можно увидеть схему зарядки именно на такую плату как выше фото DC18RC T Tamura. Не включается, выпрямитель работает, транзистор Q1 целый. Был пробит Q3 2N60, стабилитрон D14, сгоревший резистор R91, заменил не заработало. Остальное не менял, вроде всё целое. Шимку тоже не трогал, стоит 1D18404 5573. Нужна схема.В
Резистор R29 нужен 2.2 ом
Н
На форуме есть фотография этого узла
http://www.78294.ru/forum/6-223-4
Сообщение # 102
|
|
|
|
|
|
clon1958
|
Дата: Четверг, 06.07.2023, 16:53 | Сообщение # 10
|
|
|
Принесли мне зарядку на 220 вольт, при досмотре выяснилось, накрылась дежурка.
Заменил детали, как рекомендовали на форуме, включил - не работает.
В процессе выяснения, забыл золотое правило: используй разделительный трансформатор питания или осциллограф с батарейным питанием.
В общем, погорел силовой Q1 и обвязка и мелкие GND дорожки, пришлось рисовать полную схему горячей части.И выяснилось, что R29 не 2,7 кОм а 2,7 Ом понял где оно стоит. А японцы накрутили!
Транзистор заказал, жду!!!!
Сообщение отредактировал clon1958 - Четверг, 06.07.2023, 17:08 |
|
|
|
|
|
kurtkrugloe5399
|
Дата: Понедельник, 14.08.2023, 14:10 | Сообщение # 11
|
|
|
Здравствуйте. Подскажите какой номинал конденсатора С45?
рядом 2 стоят, с45 и с46
Сообщение отредактировал kurtkrugloe5399 - Понедельник, 14.08.2023, 14:12 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 14.08.2023, 14:25 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
0,1мкф
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kurtkrugloe5399
|
Дата: Понедельник, 14.08.2023, 14:29 | Сообщение # 13
|
|
|
спасибо
|
|
|
|
|
|
clon1958
|
Дата: Четверг, 31.08.2023, 13:10 | Сообщение # 14
|
|
|

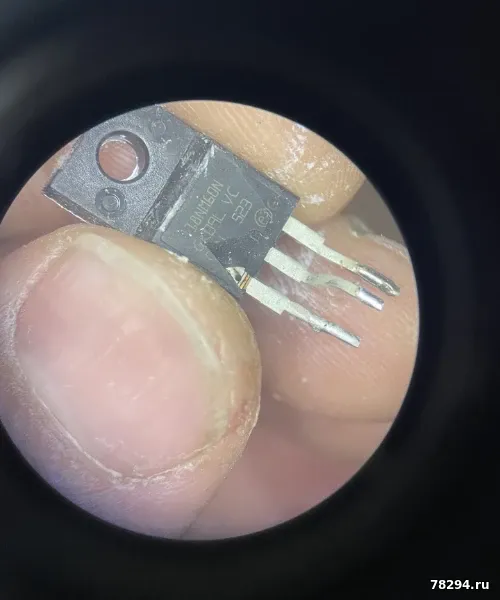

Здравствуйте Детали получил поставил, включил –Дым не пошёл Вопрос можно ли поверит основной источник без подключение батареи, потому что при подключении батареи,
стартует но через пару секунд моргает, что батарея не
исправна. Можно ли как то сымитировать батарею, что она выдает на разъем, если балансировка батарее сделана
внутри Сейчас напряжение батареи 17 вольт. А схема получилась, рабочая
Сообщение отредактировал clon1958 - Четверг, 31.08.2023, 13:11 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 31.08.2023, 13:16 | Сообщение # 15
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Нельзя
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
clon1958
|
Дата: Четверг, 31.08.2023, 13:42 | Сообщение # 16
|
|
|
А на разъеме батареи, какие сигналы
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 31.08.2023, 14:59 | Сообщение # 17
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата clon1958 ( ) А на разъеме батареи, какие сигналы
http://www.78294.ru/forum/129-382-1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
clon1958
|
Дата: Четверг, 31.08.2023, 15:43 | Сообщение # 18
|
|
|
На жёлтом
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 31.08.2023, 15:52 | Сообщение # 19
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
да и про желтый там тоже в патенте расписано все, на англ
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
clon1958
|
Дата: Четверг, 31.08.2023, 15:58 | Сообщение # 20
|
|
|
спасибо будем разбираться Добавлено (31.08.2023, 16:53)
---------------------------------------------
Ещё вопрос, какое напряжение на выходе основного блока при, зарядке?
Если замкнуть транзистор оптрона PHC3, основной включается выдает 34 вольта
Что то с банкой
|
|
|
|
|
|
dmitrik9
|
Дата: Среда, 18.10.2023, 11:57 | Сообщение # 21
|
|
|
подскажите пожалуйста какой
транзистор Q4 - npn
диод D16, D14,
резистор R27, R26, R25 - 274
Сообщение отредактировал dmitrik9 - Среда, 18.10.2023, 14:41 |
|
|
|
|
|
gelich21
|
Дата: Вторник, 16.04.2024, 02:28 | Сообщение # 22
|
|
|
2P-P1-17520A эту плату кто переделывал? Без замены или перемотки трансформатора говорят не обойтись, иначе горит транзистор.
|
|
|
|
|
