Зарядное устройство Dewalt DE9130 схема
Anat78 Дата: Понедельник, 17.06.2019, 15:12 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6265
  • Репутация:49±
Anat78

Зарядное устройство Dewalt DE9130 схема

Инструкция  Dewalt DE9130 https://www.2helpu.com/PDMSDoc....EUR.pdf

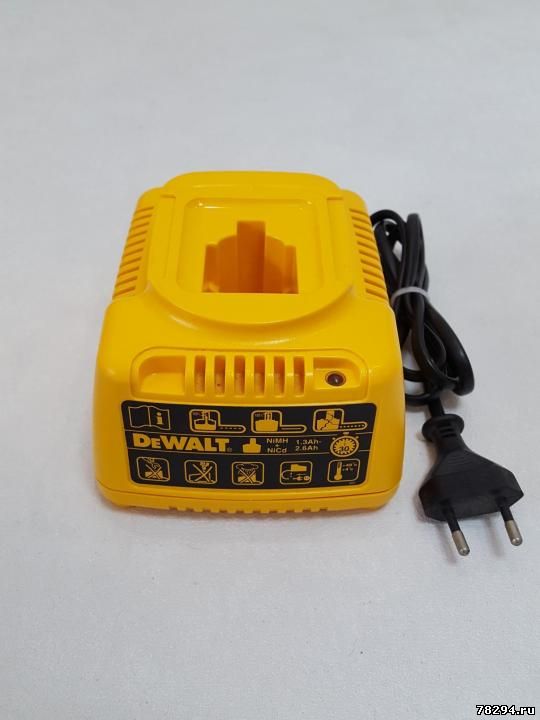

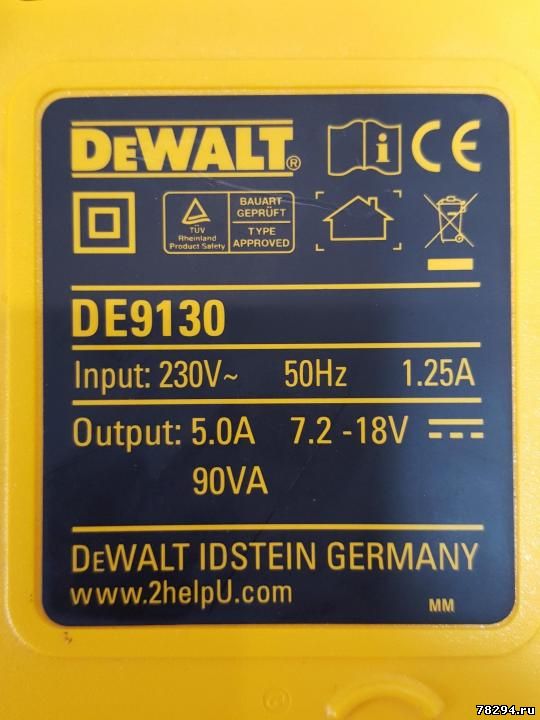

Предназначено для аккумуляторов от 7,2 до 18 вольт
Потребляемая мощность 90ВА
Ток заряда 5А
Режим выравнивания 150 мА
Режим поддержания заряда 63мА
Время зарядки
Аккумуляторы NiCd 2,4 Ач мин.  35
Аккумуляторы NiCd 2,0 Ач мин.  30
Аккумуляторы NiCd 1,3 Ач мин. 15
Аккумуляторы NiMH 3,0 Ач мин. 50
Аккумуляторы NiMH 2,6 Ач мин. 40





R50 - 10ом











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 17.06.2019, 15:34 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6265
  • Репутация:49±
Anat78

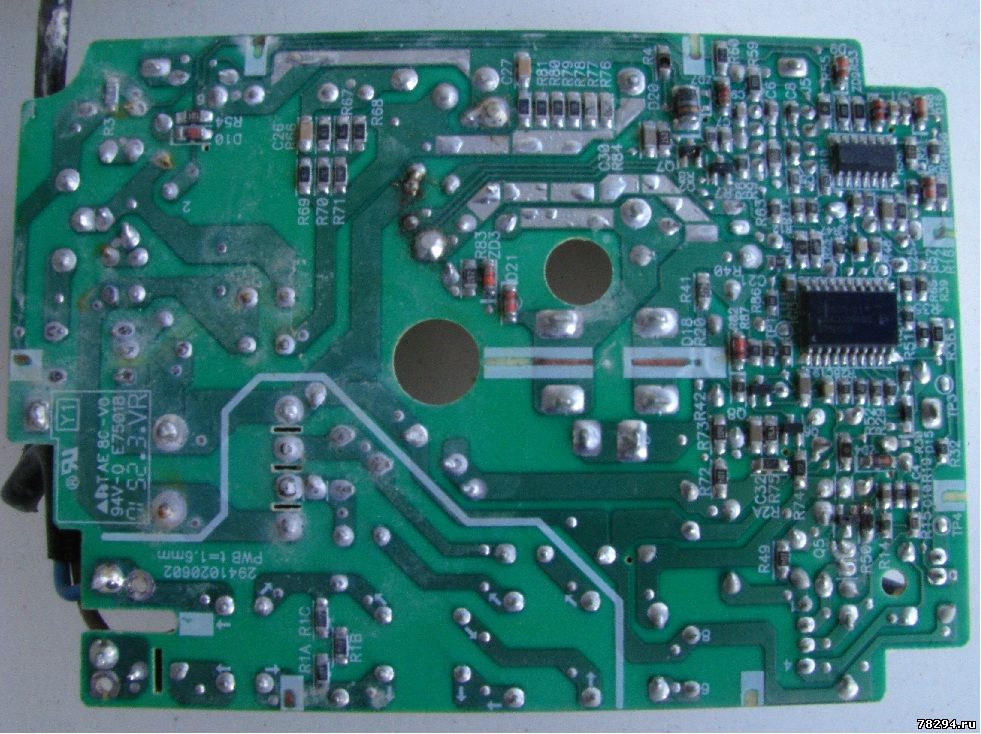

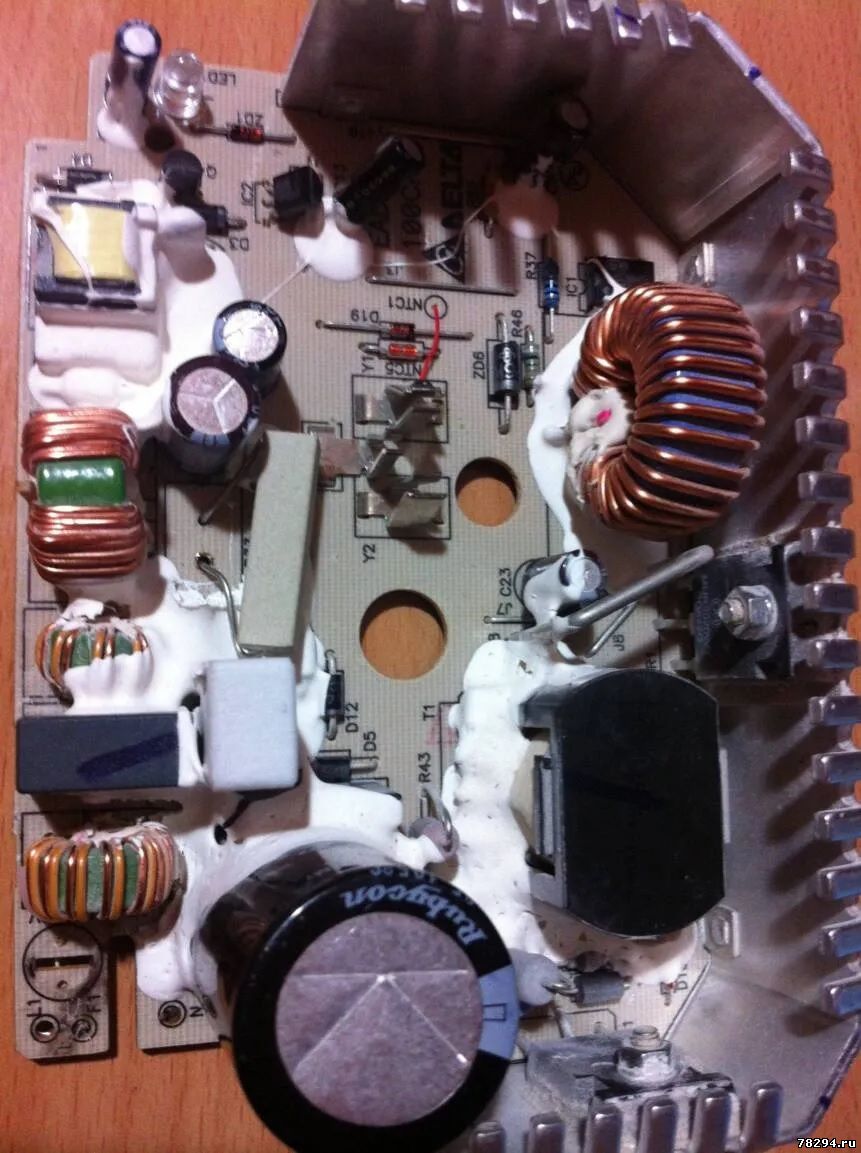

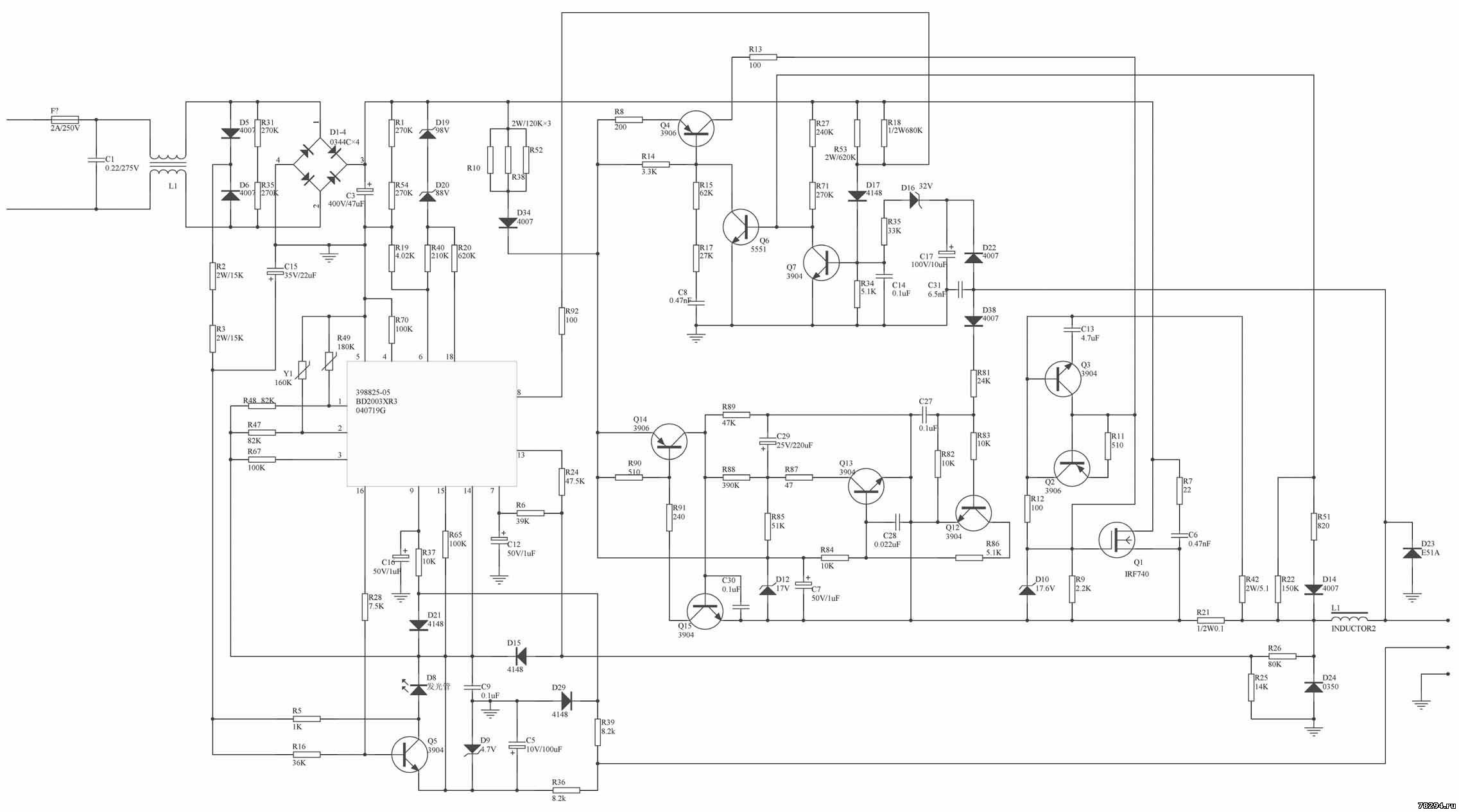

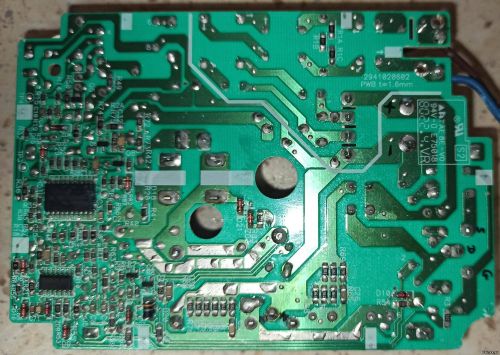

фото еще





.

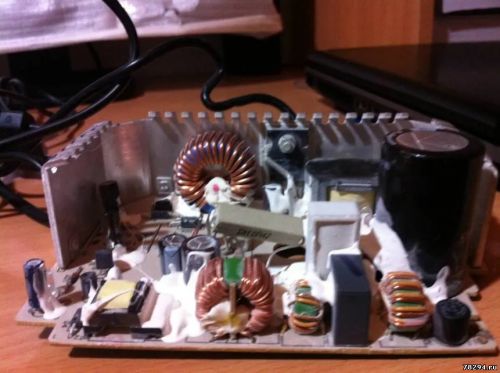

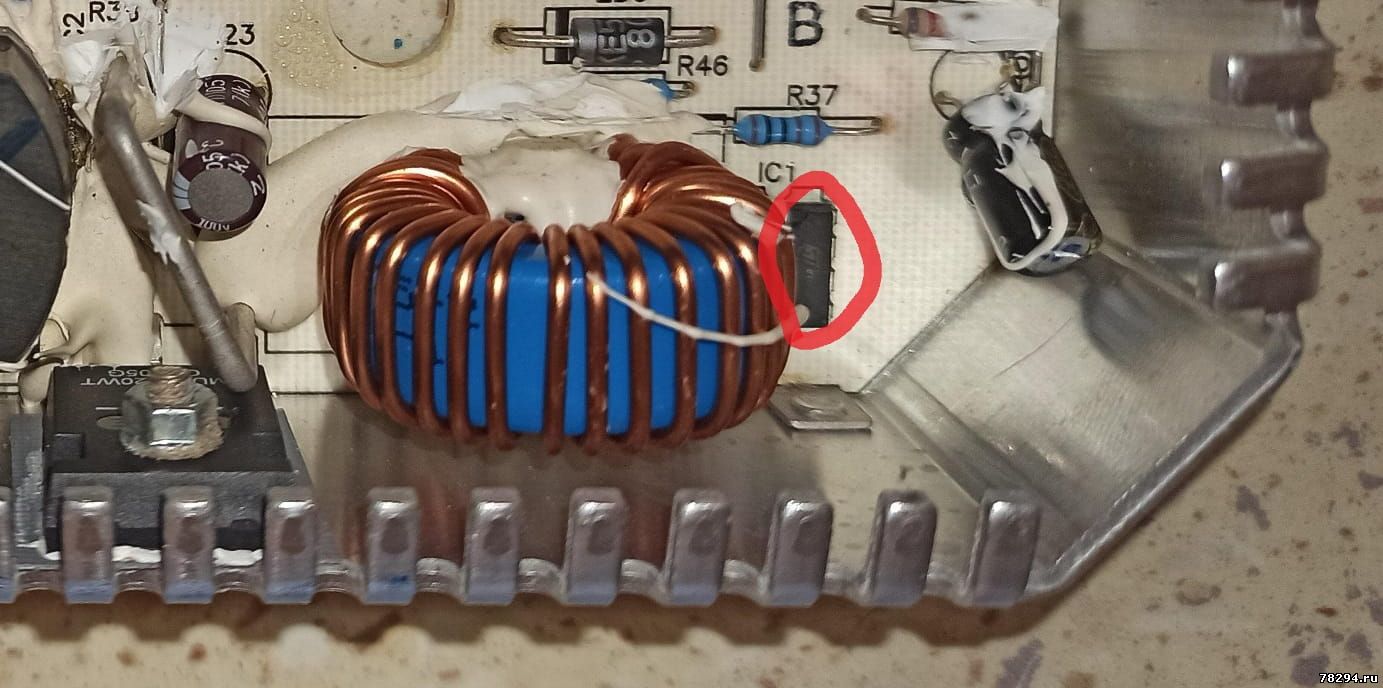

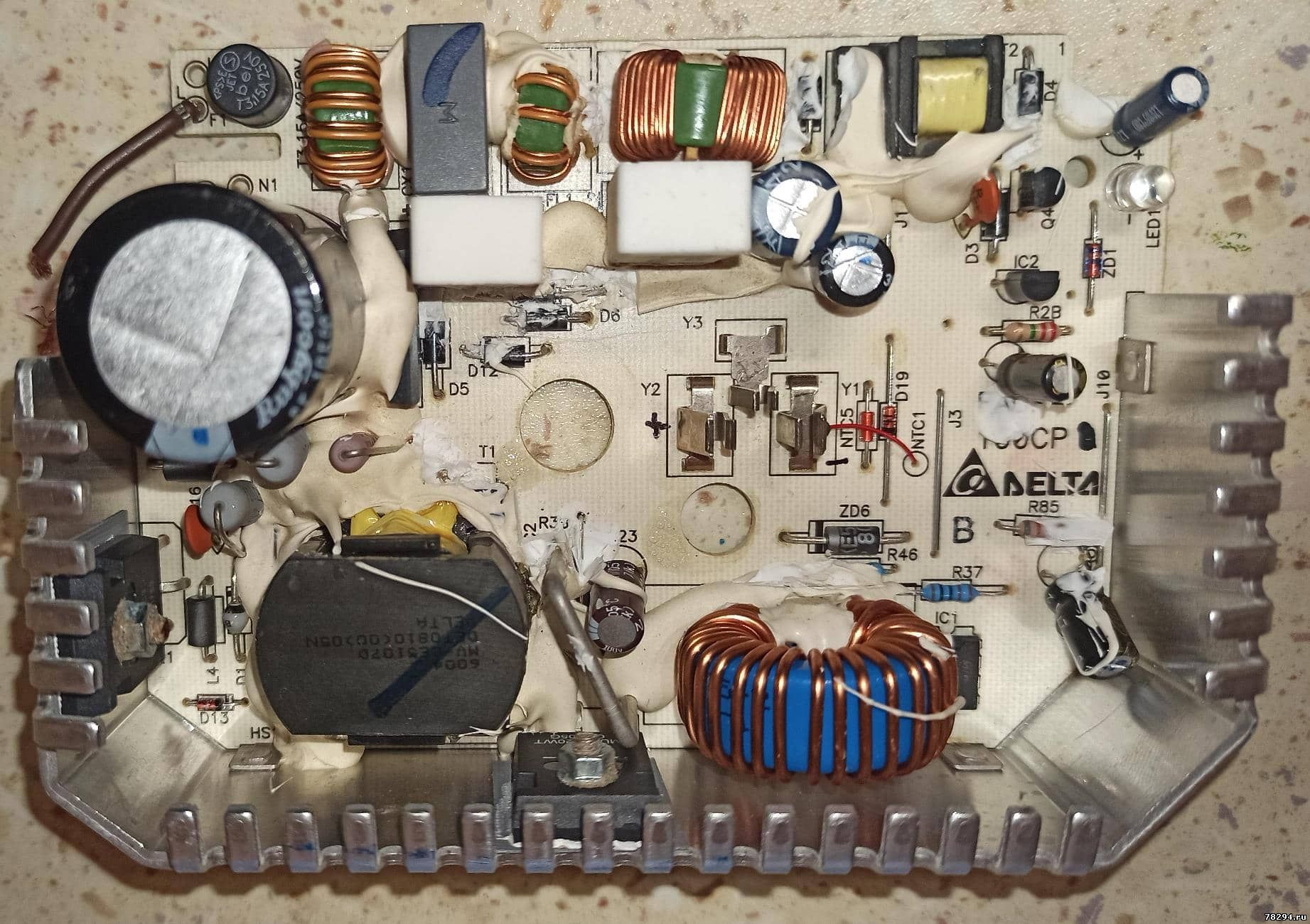

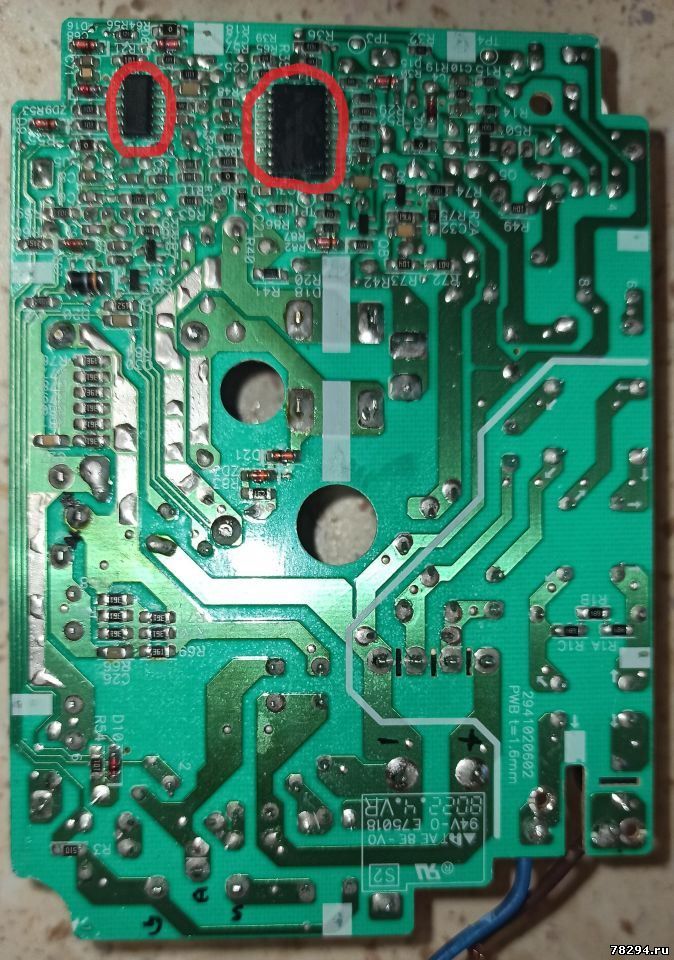

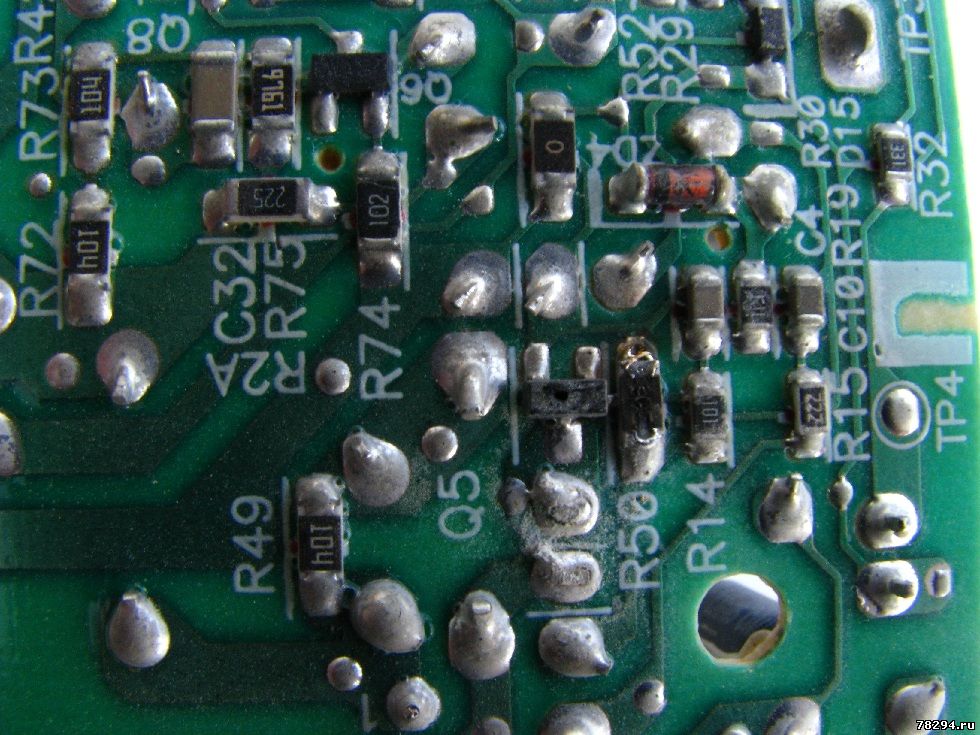

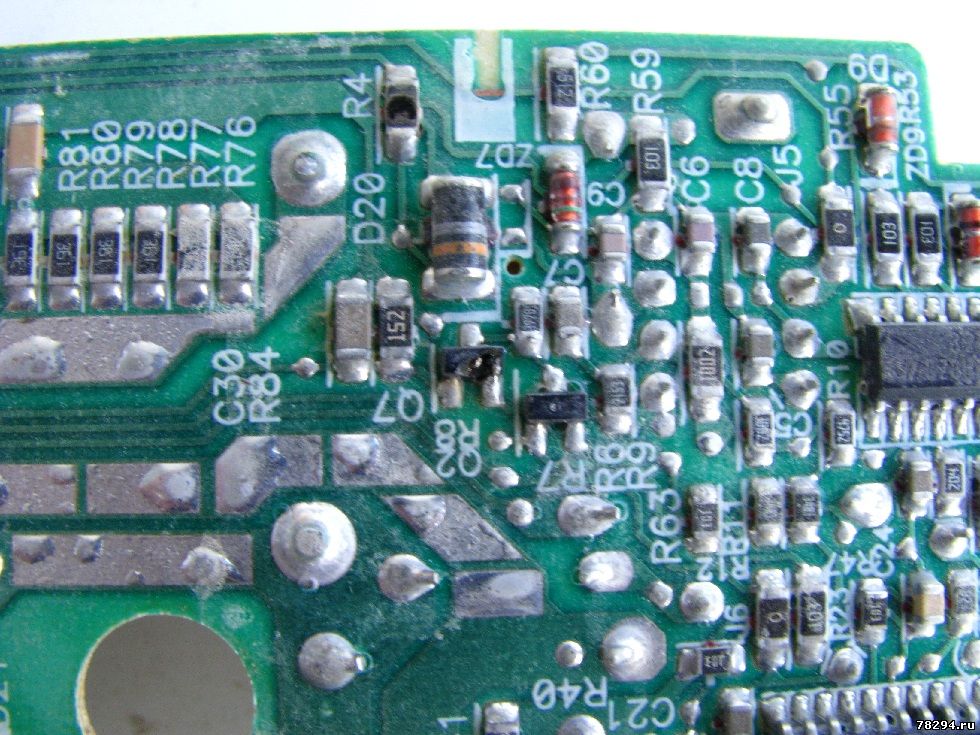

Более крупный чип smd (числа, которые я вижу на нем): 689555-01, ** & 2006QC, 07520RM, по крайней мере, я так думаю.Маленькая smd микросхема eZH047B вместо 0 может быть D


Возле дросселя, dip8, находится UC3845B





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
pans684 Дата: Пятница, 12.02.2021, 15:22 | Сообщение # 3

Пользователи

pans684

Рядовой

  • Сообщений:6
  • Репутация:0±

Добрый день.
Можно как-нибудь сделать чтобы данное ЗУ заряжало литий с китайским BMS?
Anat78 Дата: Пятница, 12.02.2021, 15:27 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6265
  • Репутация:49±
Anat78

Конечно можно, все написано в теме Dewalt DE 9118 http://www.78294.ru/forum/5-76-1

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
pans684 Дата: Вторник, 16.02.2021, 23:54 | Сообщение # 5

Пользователи

pans684

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
все написано в теме Dewalt DE 9118 http://www.78294.ru/forum/5-76-1
Не получилось. Точнее получилось но не совсем. Аккумулятор 5S заряжается, а 3S нет, зарядник начинает быстро мигать.
Напряжение ХХ было 37В, после установки резистора параллельно защитному диоду стало 4В. При установке АКБ(на момент установки 11.6В) загорается лампочка зарядки, напряжение на секунду подскакивает до 12,5В, через пару секунд до 14,5В, еще через пару секунд до 35В, зарядник отмигивает аварию, BMSка ушла в защиту.
Как быть, что делать, заряжать надо чаще 3S аккумуляторы.
Anat78 Дата: Среда, 17.02.2021, 09:07 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6265
  • Репутация:49±
Anat78

Надеюсь вы уменьшили ток заряда до 1,5-2А smile
Замена шунта R21


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
pans684 Дата: Четверг, 18.02.2021, 01:39 | Сообщение # 7

Пользователи

pans684

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
Замена R21
Шунт?!!! surprised
Из чего?

Добавлено (23.02.2021, 15:30)
---------------------------------------------

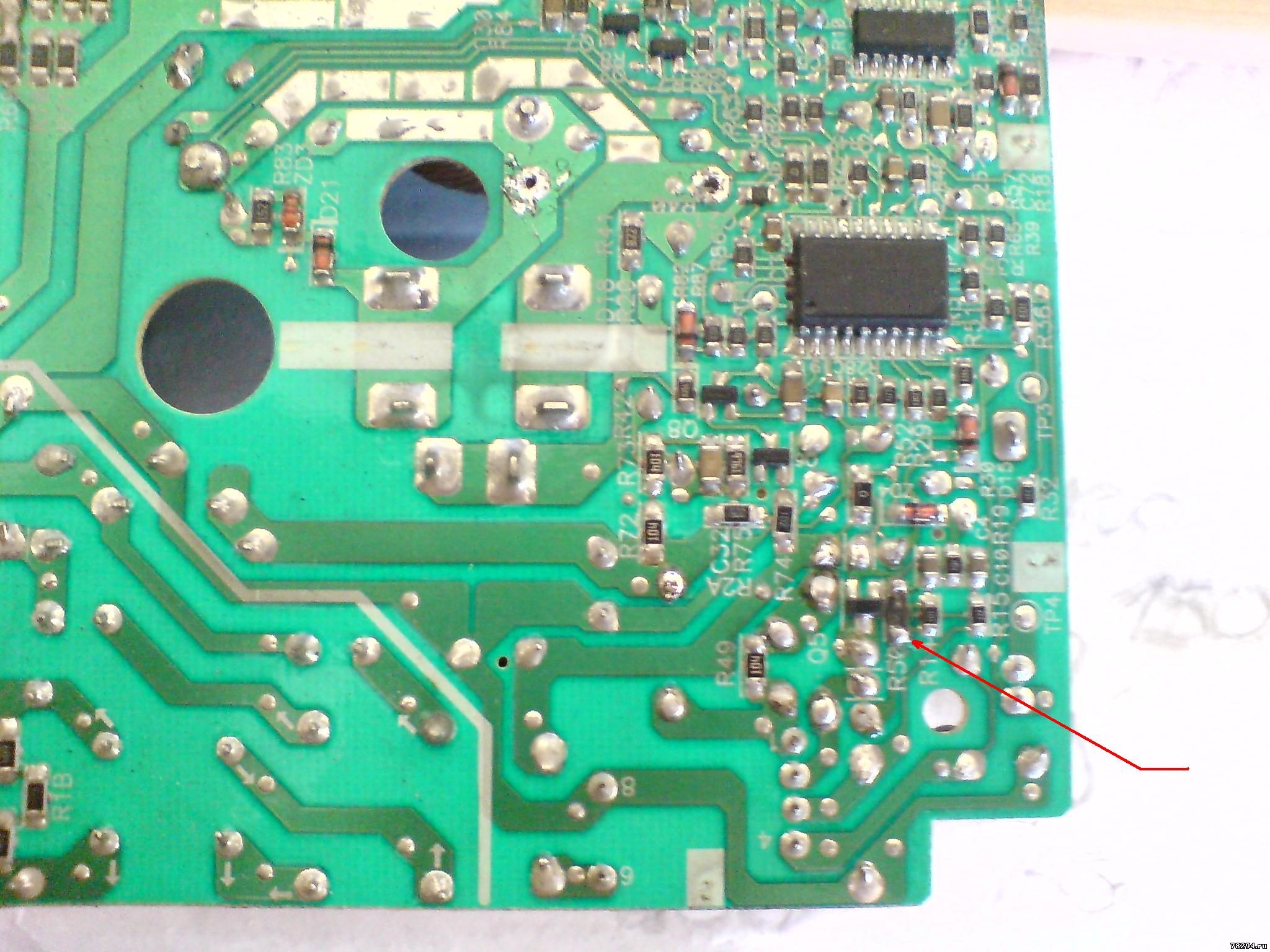

Докладываю: заменил R21(проволоку) на цементный 0.2Ом 5Вт. Ток стал чуть больше 1,5А, соответственно, батарейка должна заряжаться около 2х часов. Но!
Ровно через 60мин в заряднике сработывает таймер и он показывает что батарейка заряжена. Если АКБ вынуть и вставить заряд опять идёт. Но и тут засада. При достижении напряжения АКБ 11.6-11.7В зарядник отмаргивает ошибку и больше не заряжает.
Кто-нибудь реально переделывал именно этот зарядник?

Добавлено (23.02.2021, 17:44)
---------------------------------------------
Так, с аварией при 11,7В разобрался, сильный разброс по элементам, один из элементов достигал 4.2В.
Тогда остался только вопрос с таймером через час.

Anat78 Дата: Среда, 24.02.2021, 02:27 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6265
  • Репутация:49±
Anat78

смотрите даташит на микросхему и меняете время работы цикла просто

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
pans684 Дата: Среда, 24.02.2021, 08:53 | Сообщение # 9

Пользователи

pans684

Рядовой

  • Сообщений:6
  • Репутация:0±

Ха, где ж его взять то этот даташит. Микруха не пользуется популярностью.
Anat78 Дата: Среда, 24.02.2021, 09:02 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6265
  • Репутация:49±
Anat78

верно, поэтому только разрисовывать и смотреть времязадающий конденсатор на какой ноге

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
BolbasMaksim Дата: Пятница, 22.04.2022, 15:57 | Сообщение # 11

Пользователи

BolbasMaksim

Рядовой

  • Сообщений:1
  • Репутация:0±

Скинь фото переделки. Очень интересно)

Добавлено (22.04.2022, 16:00)
---------------------------------------------
Блин где ковырять резистор r26? Плата залита клеем.

ulmen Дата: Понедельник, 27.11.2023, 12:59 | Сообщение # 12

Пользователи

ulmen

Рядовой

  • Сообщений:1
  • Репутация:0±

Так переделал уже кто нибудь это зарядное? есть инструкция по переделке именно этой платы DE9130
