Зарядное устройство DeWalt DCB105 схема
Anat78 Дата: Четверг, 13.06.2019, 15:02 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

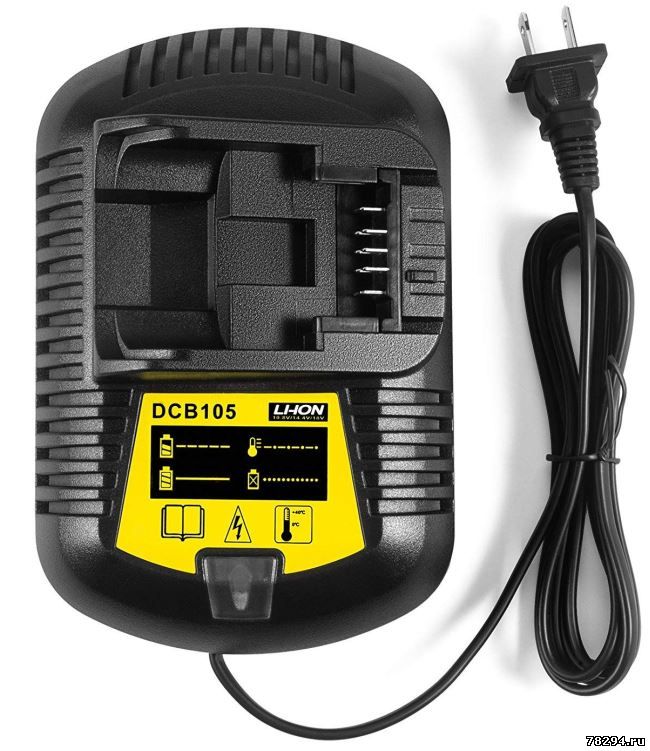

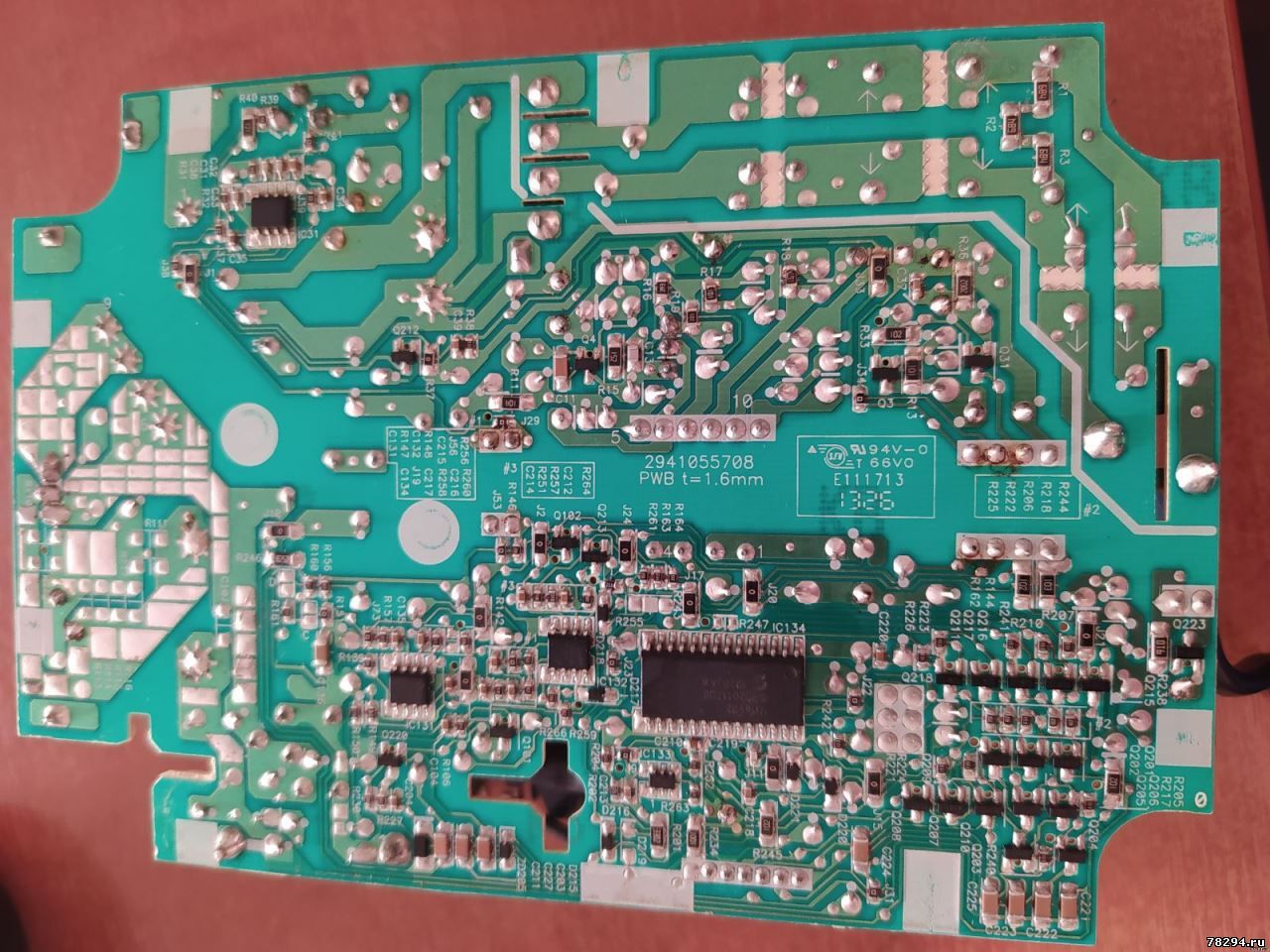

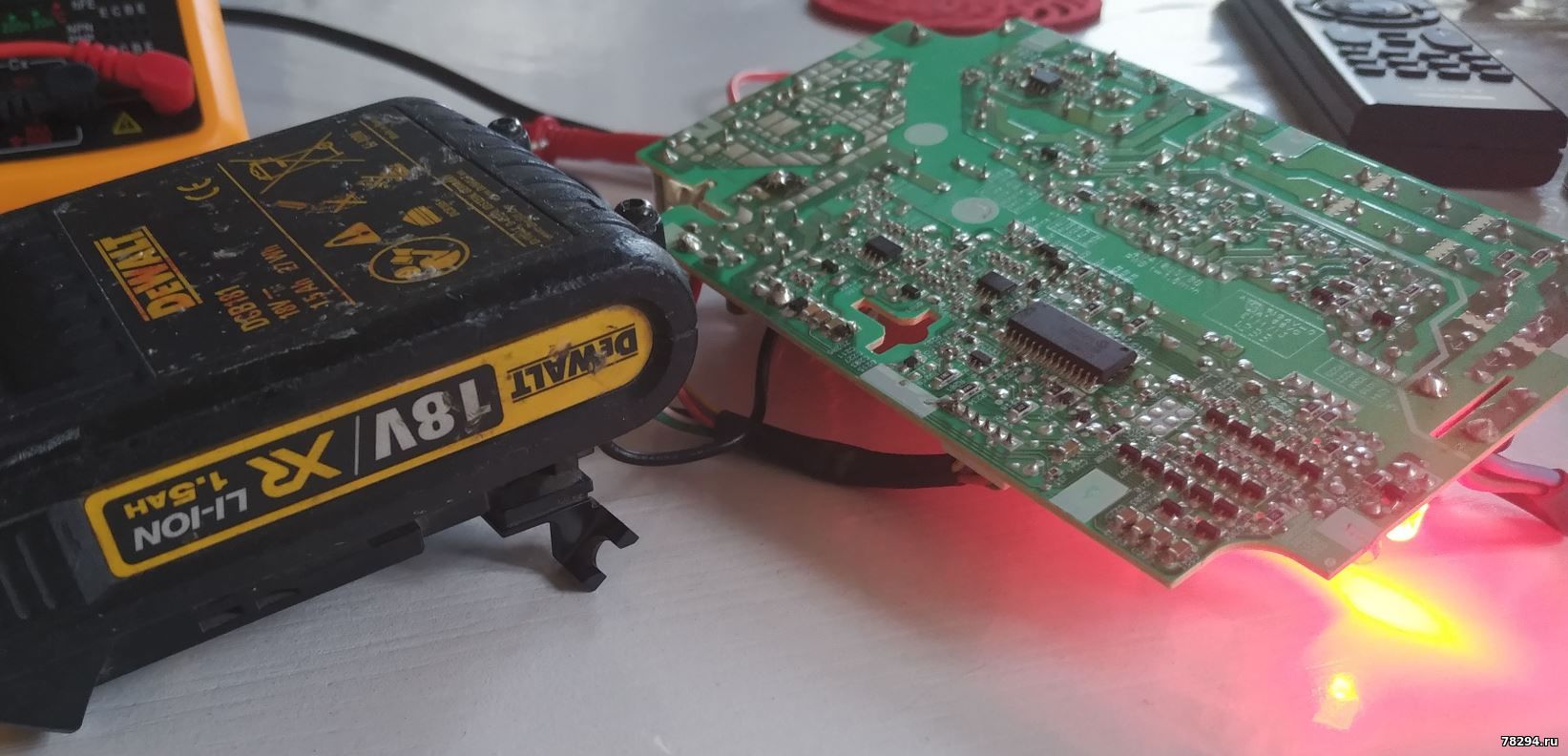

Зарядное устройство DeWalt DCB 105 схема

Инструкция DeWalt DCB 105: https://www.manualslib.com/products/Dewalt-Dcb105-5903889.html

Напряжение: 10.8; 14.4; 18.0 В
Тип аккумулятора: Li-Ion
Ток зарядки: 4 A
Время зарядки: 30 (1.5Ач) мин
Габаритные размеры: 180х120х80 мм





Доступно только для пользователей

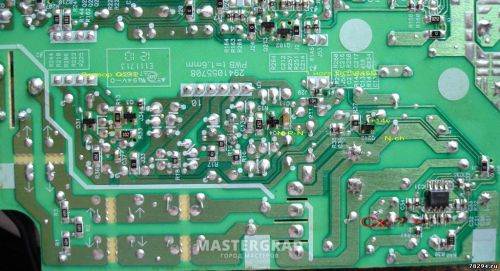

резисторы r19 r18 r17 транзистор q4
R17,18,19 -100 Om, Q4 = Q3
резисторы: R101, транзистор: N-P-N
uc3845 питание 13.5В
LM358 (IC132)
Q2 - BVА42
Q4 и Q3  KN4400S (Q3,Q4 - BCW72)
Q212 = Q213 == smd code: 13W

Проверить:
IC UC3845.
R31 - 51,1
R32 - 7,5 К
R39 - 104
R40 - 121
R41 - 222
R17 - 101
R18 - 101
R19 - 101
ZD1 = BZP 630 C13
ZD4 = BZP 630 C10
R20 = 2,2Ω
транзистор Q2- BV42
Q212 = Q213 == smd code: 13W = CMSZDA36V

C31-77pF
C32-680nF-780nF-800nF C38-83pF
C35-100nF
c33-1nF
C34-180nF

Схема DeWalt DCB 105:

Доступно только для пользователей





Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
valerijroshchin Дата: Вторник, 04.02.2020, 23:19 | Сообщение # 2

Пользователи

valerijroshchin

Рядовой

  • Сообщений:1
  • Репутация:0±

Извините. А как проверить 105 зарядку без аккумулятора?
Anat78 Дата: Среда, 05.02.2020, 09:25 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

Включить в сеть - должно моргнуть 1 раз
плюс можно померить напряжение на клеммах для батареи, будет около 12 вольт
Все остальное только с батареей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Понедельник, 17.02.2020, 13:33 | Сообщение # 4

Пользователи

sergeisam

Рядовой

  • Сообщений:64
  • Репутация:3±

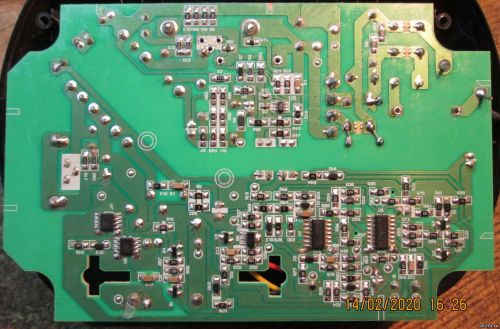

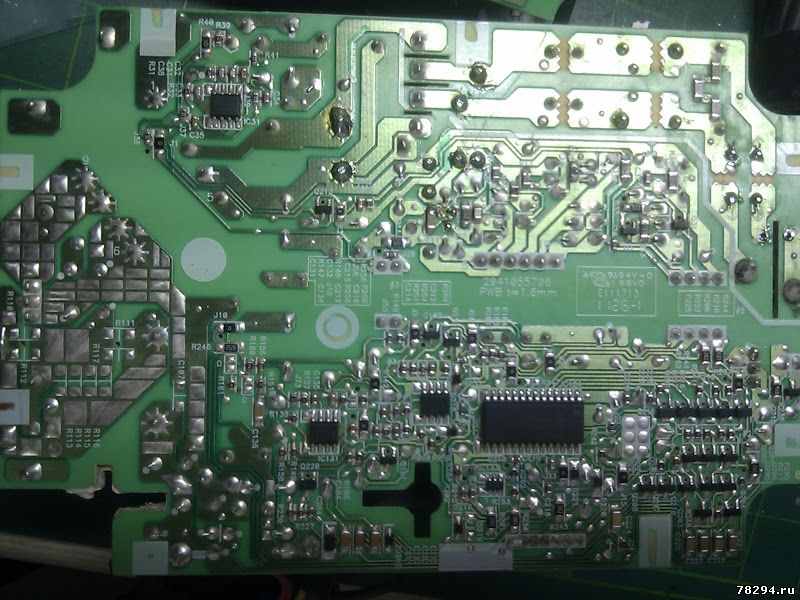

Приветствую.
Задам вопрос в этой теме, поскольку хотя и называется имеющееся зарядное устройство

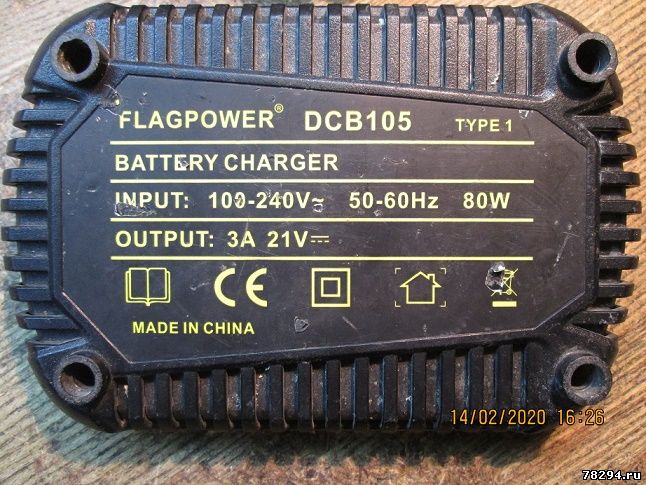

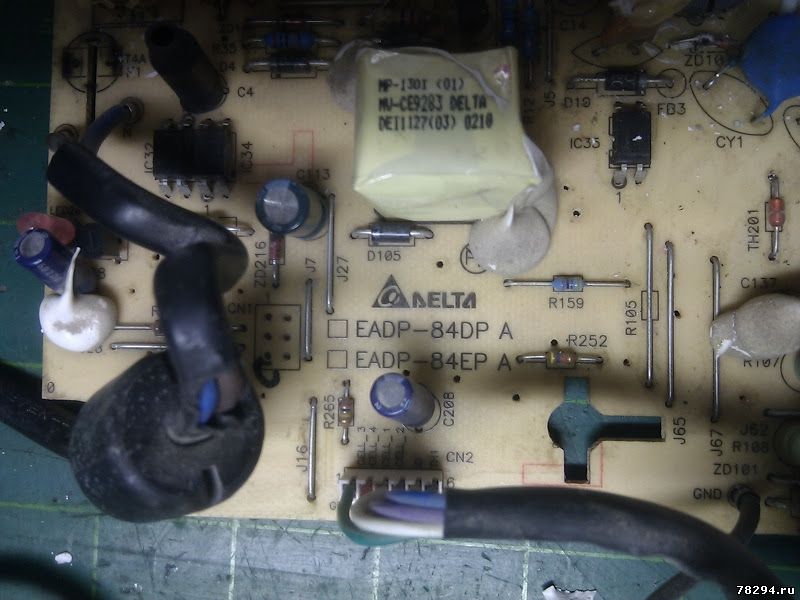

FLAGPOWER DCB 105
очень похоже на ЗУ Dewalt

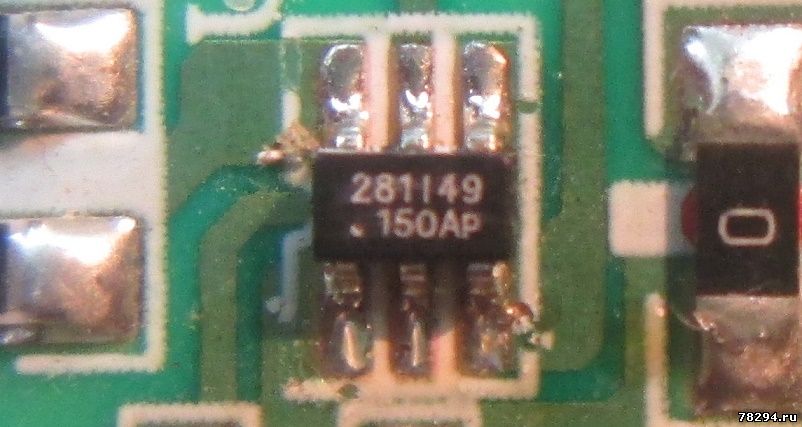

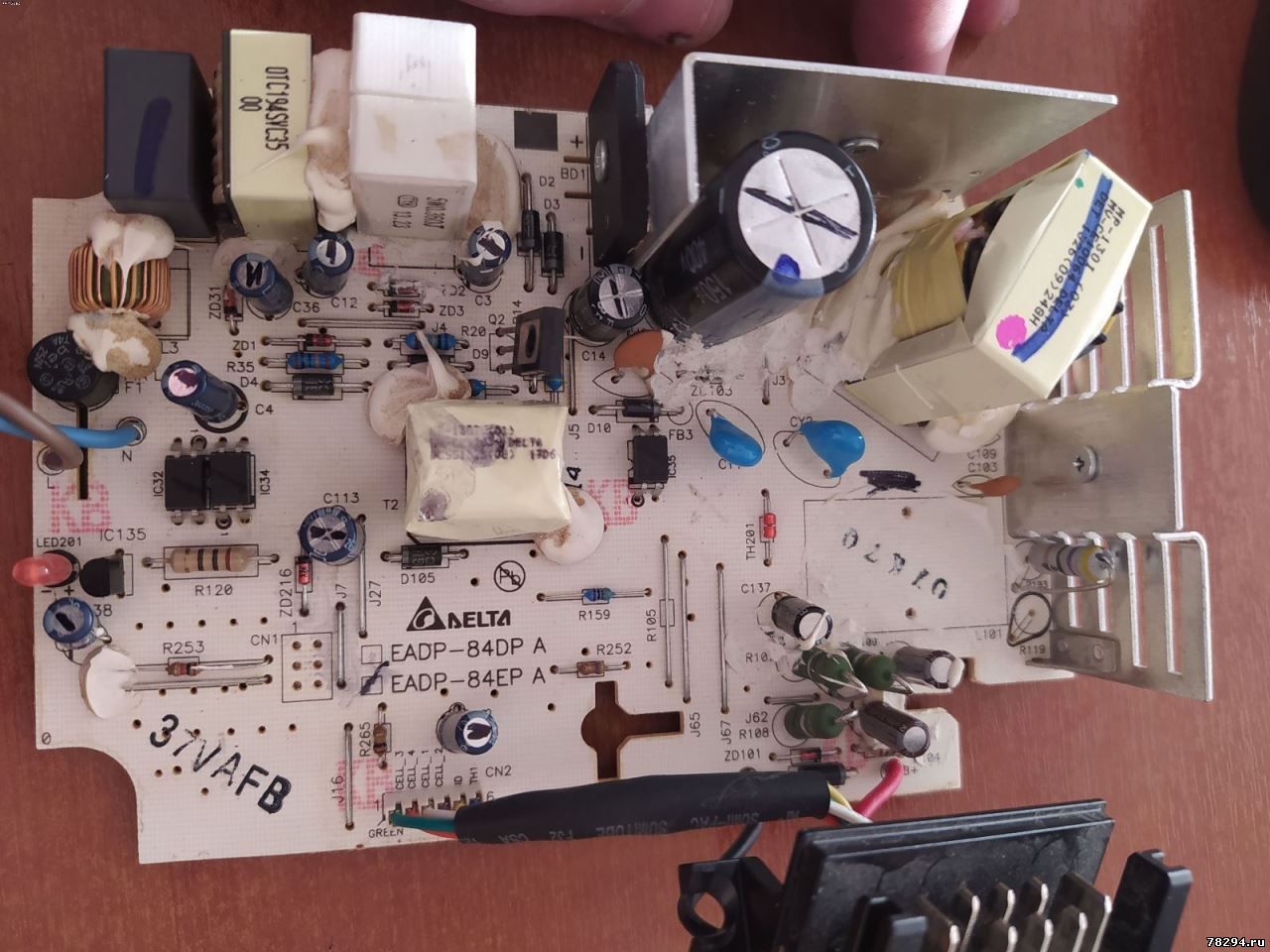

Требуется опознать микросхему блока питания. Заранее благодарен.









Сообщение отредактировал sergeisam - Понедельник, 17.02.2020, 13:37
Anat78 Дата: Вторник, 18.02.2020, 00:07 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

H6849

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Четверг, 20.02.2020, 14:50 | Сообщение # 6

Пользователи

sergeisam

Рядовой

  • Сообщений:64
  • Репутация:3±

Приветствую. Спасибо за помощь.
Вместо указанной  Н6849 применил SG6848. Последняя подошла без переделок.
Хотел уточнить, а по каким признакам было определено, что искомая микросхема является именно Н6849 ?
Ссылки на даташиты   микросхем прилагаю.

https://www.alldatasheet.com/datasheet-pdf/pdf/480604/HSMC/H6849.html
http://www.datasheetcatalog.com/datasheets_pdf/S/G/6/8/SG6848TZ.shtml
Anat78 Дата: Пятница, 21.02.2020, 08:46 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

Цитата sergeisam ()
Вместо указанной Н6849 применил SG6848.
6848 тоже можно

Цитата sergeisam ()
а по каким признакам было определено, что искомая микросхема является именно Н6849
по маркировке


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mailtomaill Дата: Суббота, 18.04.2020, 19:54 | Сообщение # 8

Заблокированные

mailtomaill

Рядовой

  • Сообщений:1
  • Репутация:0±

Частая проблема, сгорел UC3845
konnalex7858 Дата: Воскресенье, 19.04.2020, 14:03 | Сообщение # 9

Пользователи

konnalex7858

Рядовой

  • Сообщений:1
  • Репутация:0±

При включении один раз моргнула зарядка. На клеммах 0,52в. Заменил D2. R10, Q1. Что посоветуете еще проверить? Заказал на Али UC3845. Ее пока не могу проверить. Спасибо.
Anat78 Дата: Воскресенье, 19.04.2020, 14:43 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

Проверить напряжение питания контроллера заряда
Заменить 3845


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
eremingosha2017 Дата: Понедельник, 04.05.2020, 10:57 | Сообщение # 11

Пользователи

eremingosha2017

Рядовой

  • Сообщений:3
  • Репутация:0±

Привет всем! Хочу поправочку внести .
Q212 = Q213 == smd code: 13W = CMSZDA36V
это не правельно

Q212 = Q213 ==smd code: 13W  это полевой транзистор

BSS84
P-channel enhancement mode vertical DMOS transistor

BSS84 13*
BSS84/DG ZV*
Есть вопрос ,какой диод  двойной шотки стоит на выходе на радиаторе?
Почему заряжает до 20в и загорается лампочка завершения зарядки


Сообщение отредактировал eremingosha2017 - Понедельник, 04.05.2020, 11:00
Anat78 Дата: Понедельник, 04.05.2020, 14:53 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

Цитата eremingosha2017 ()
Почему заряжает до 20в и загорается лампочка завершения зарядки
до 20,15в и должен, зачем больше? smile
шотки вроде 20200
Спасибо поправлю

r9-100k;
r10-0,68R;
r12,r14-4,8m;
r34,r35-100k;
r20-6,04r. smd:
r13,r17,r18,r19-100r;
r15-1,5k;
r16-39k;
r31-51,1k;
r32-7,5k;
r36-20k;
r38-10k;
r11,r39-100k;
r41-2,2k


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
eremingosha2017 Дата: Понедельник, 04.05.2020, 15:06 | Сообщение # 13

Пользователи

eremingosha2017

Рядовой

  • Сообщений:3
  • Репутация:0±

нашел
High voltage power Schottky rectifier
STPS20150CT
https://docviewer.yandex.ru/view....lang=en
Н6849 чем она управляет это же  шим?


Сообщение отредактировал eremingosha2017 - Понедельник, 04.05.2020, 15:22
Anat78 Дата: Понедельник, 04.05.2020, 15:55 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

Цитата eremingosha2017 ()
Н6849 чем она управляет это же шим?
второстепенный блок питания 5в


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
alexandrtv Дата: Суббота, 23.05.2020, 17:21 | Сообщение # 15

Пользователи

alexandrtv

Рядовой

  • Сообщений:1
  • Репутация:0±

Всем привет. У меня DCB105, при включении вспыхивает однократно светодиод, а  зарядка на батарею не идет. Проверил шим 3845 методом замены на новый, все напряжения в норме, кроме выходного для заряда. Батарея на другом заряднике заряжается. В чём может быть проблема?

И еще заниженное напряжение : вместо 12в 11,2в-11,4в

И как можно скачать схему? Я новичок на сайте...требуется еще 9 сообщений для доступа к файлу...
Anat78 Дата: Суббота, 23.05.2020, 18:38 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

Обвязку шим 3845 тоже надо проверять и менять
Выкладывайте фото того что делаете и будет доступ сразу


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Lewiafan Дата: Воскресенье, 31.05.2020, 07:51 | Сообщение # 17

Пользователи

Lewiafan

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте. Имеестся данная зарядка. Подскажите R10,R40,R39 и Q1 . Отсутствуют(кто то выпаял).Зарядка при включении моргает один раз,но аакумуляторы не заряжает.
Не вижу схему в первом сообщении
yuriikuzenko Дата: Среда, 10.06.2020, 20:33 | Сообщение # 18

Пользователи

yuriikuzenko

Рядовой

  • Сообщений:3
  • Репутация:0±

Не могу найти схему

13w что єто
Код w2x что это
Код 13w транзистор или стабилитроны

Зарядка такая





r31-51,1k

Напряжение выходит с дежурки
5вольт


Сообщение отредактировал yuriikuzenko - Четверг, 11.06.2020, 00:36
velukorodtaras Дата: Понедельник, 22.06.2020, 20:24 | Сообщение # 19

Пользователи

velukorodtaras

Рядовой

  • Сообщений:1
  • Репутация:0±

Можете підказати не бачить акумулятора

Була згоріла обіцянка q1
Anat78 Дата: Четверг, 25.06.2020, 01:25 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

Цитата velukorodtaras ()
обіцянка q1
 6R299P


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
yuriikuzenko Дата: Среда, 15.07.2020, 10:32 | Сообщение # 21

Пользователи

yuriikuzenko

Рядовой

  • Сообщений:3
  • Репутация:0±

Какое напряжение дижурки
Anat78 Дата: Среда, 15.07.2020, 10:36 | Сообщение # 22

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
yuriikuzenko Дата: Вторник, 21.07.2020, 02:53 | Сообщение # 23

Пользователи

yuriikuzenko

Рядовой

  • Сообщений:3
  • Репутация:0±

После замены Q2, Q4 и обвязки появилось 11,5в на части балансировки не многовато?

Добавлено (21.07.2020, 03:34)
---------------------------------------------
В место BYV26EGP можно поставить RL207? Много дыма не будет?

Сообщение отредактировал yuriikuzenko - Вторник, 21.07.2020, 03:29
Anat78 Дата: Вторник, 01.09.2020, 22:31 | Сообщение # 24

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

R31 - 51.1 kΩ / 1%

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
esoleg Дата: Среда, 02.09.2020, 22:09 | Сообщение # 25

Пользователи

esoleg

Рядовой

  • Сообщений:6
  • Репутация:2±

Проверяю элементы по перечню выше, нашел R20-2,2 Ома в обрыве. На что еще обратить внимание?



Anat78 Дата: Пятница, 04.09.2020, 11:50 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

еще R18

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
esoleg Дата: Суббота, 05.09.2020, 14:26 | Сообщение # 27

Пользователи

esoleg

Рядовой

  • Сообщений:6
  • Репутация:2±

r 18 в номинале. Кстати у меня R20 стоял 6 Ом, судя по цветовой маркировке. Нашел на 2,5 Ом, запаял - реакции нет
Anat78 Дата: Суббота, 05.09.2020, 23:00 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

Странно, просто на вашем фото r18 сгоревший
Далее проверяйте питание микросхем от дежурки


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 23.11.2020, 15:20 | Сообщение # 29

Администраторы

Anat78

Майор

  • Сообщений:7534
  • Репутация:62±
Anat78

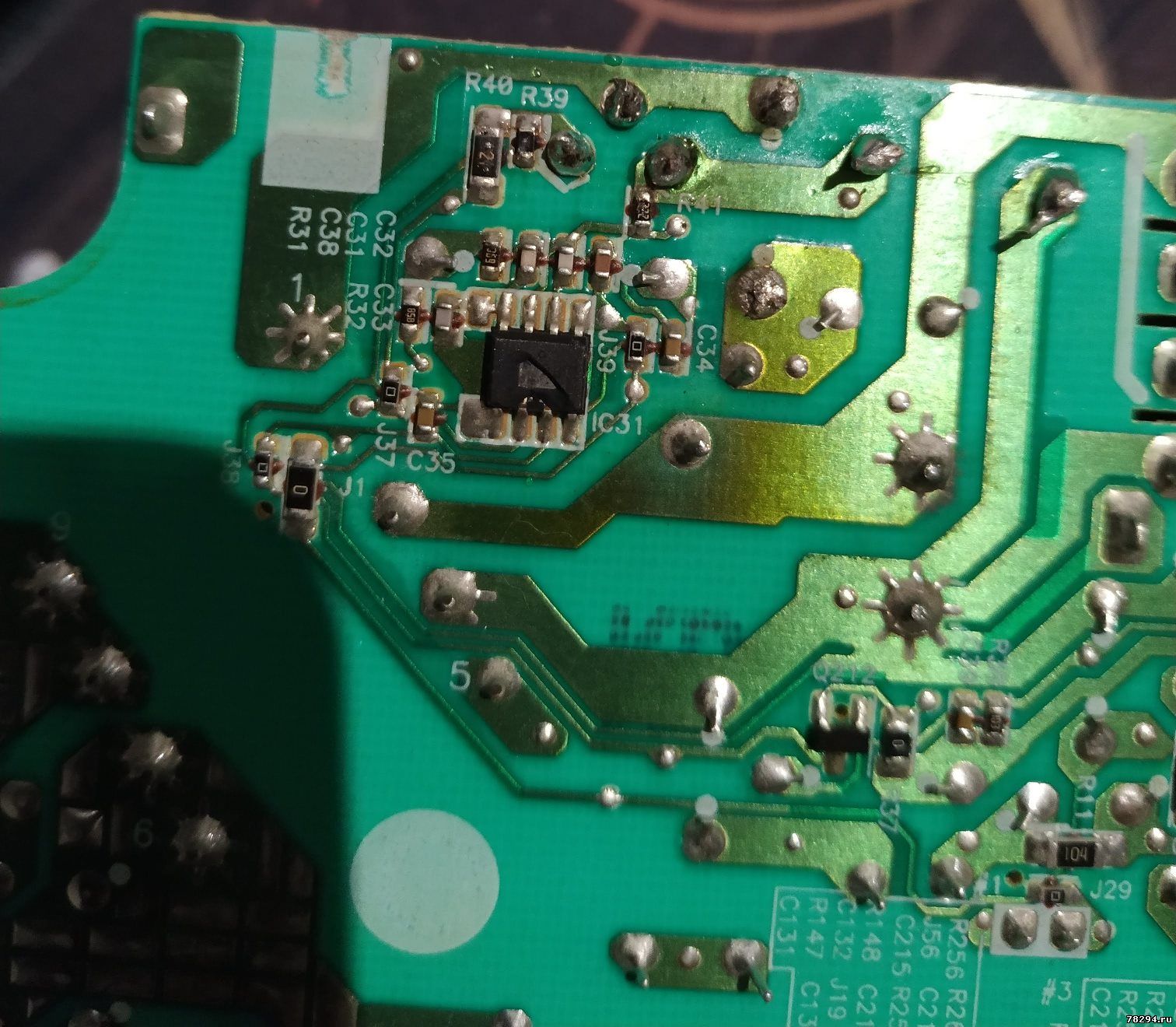

Сгорела ШИМ, схема:

UC3845
Оптопара PS2561B
C31 = C38 - 80 p, R31 - 51K
На 7 ноге uc3845 питание 13.5В присутствать должно



Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vavanvanvan1 Дата: Среда, 25.11.2020, 17:01 | Сообщение # 30

Пользователи

vavanvanvan1

Рядовой

  • Сообщений:7
  • Репутация:0±

При вставленной батареи индикатор мигает так как при нормальной зарядке но батарея не заряжается

Отпаялась ножка катушки, припаял, потом стрельнул Q1 его тоже поменял потом uc 3485, его тоже поменял, но не заряжает батарею,хотя индикатор мигает так как при нормальной зарядке

Можете подсказать каким должно быть напряжение на выходе при зарядке, ато вроде всё работает а три аккамуляторы проверял и не заряжается ни один



Добрый день, подскажите IC133 как можно проверить


Сообщение отредактировал vavanvanvan1 - Среда, 25.11.2020, 17:03
