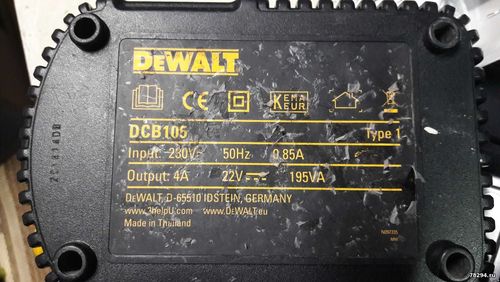

Зарядное устройство DeWalt DCB105 схема
Lewiafan Дата: Воскресенье, 31.05.2020, 07:51 | Сообщение # 21

Пользователи

Lewiafan

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте. Имеестся данная зарядка. Подскажите R10,R40,R39 и Q1 . Отсутствуют(кто то выпаял).Зарядка при включении моргает один раз,но аакумуляторы не заряжает.
Не вижу схему в первом сообщении
yuriikuzenko Дата: Среда, 10.06.2020, 20:33 | Сообщение # 22

Пользователи

yuriikuzenko

Рядовой

  • Сообщений:3
  • Репутация:0±

Не могу найти схему

13w что єто
Код w2x что это
Код 13w транзистор или стабилитроны

Зарядка такая





r31-51,1k

Напряжение выходит с дежурки
5вольт


Сообщение отредактировал yuriikuzenko - Четверг, 11.06.2020, 00:36
velukorodtaras Дата: Понедельник, 22.06.2020, 20:24 | Сообщение # 23

Пользователи

velukorodtaras

Рядовой

  • Сообщений:1
  • Репутация:0±

Можете підказати не бачить акумулятора

Була згоріла обіцянка q1
Anat78 Дата: Четверг, 25.06.2020, 01:25 | Сообщение # 24

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

Цитата velukorodtaras ()
обіцянка q1
 6R299P


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
yuriikuzenko Дата: Среда, 15.07.2020, 10:32 | Сообщение # 25

Пользователи

yuriikuzenko

Рядовой

  • Сообщений:3
  • Репутация:0±

Какое напряжение дижурки
Anat78 Дата: Среда, 15.07.2020, 10:36 | Сообщение # 26

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
yuriikuzenko Дата: Вторник, 21.07.2020, 02:53 | Сообщение # 27

Пользователи

yuriikuzenko

Рядовой

  • Сообщений:3
  • Репутация:0±

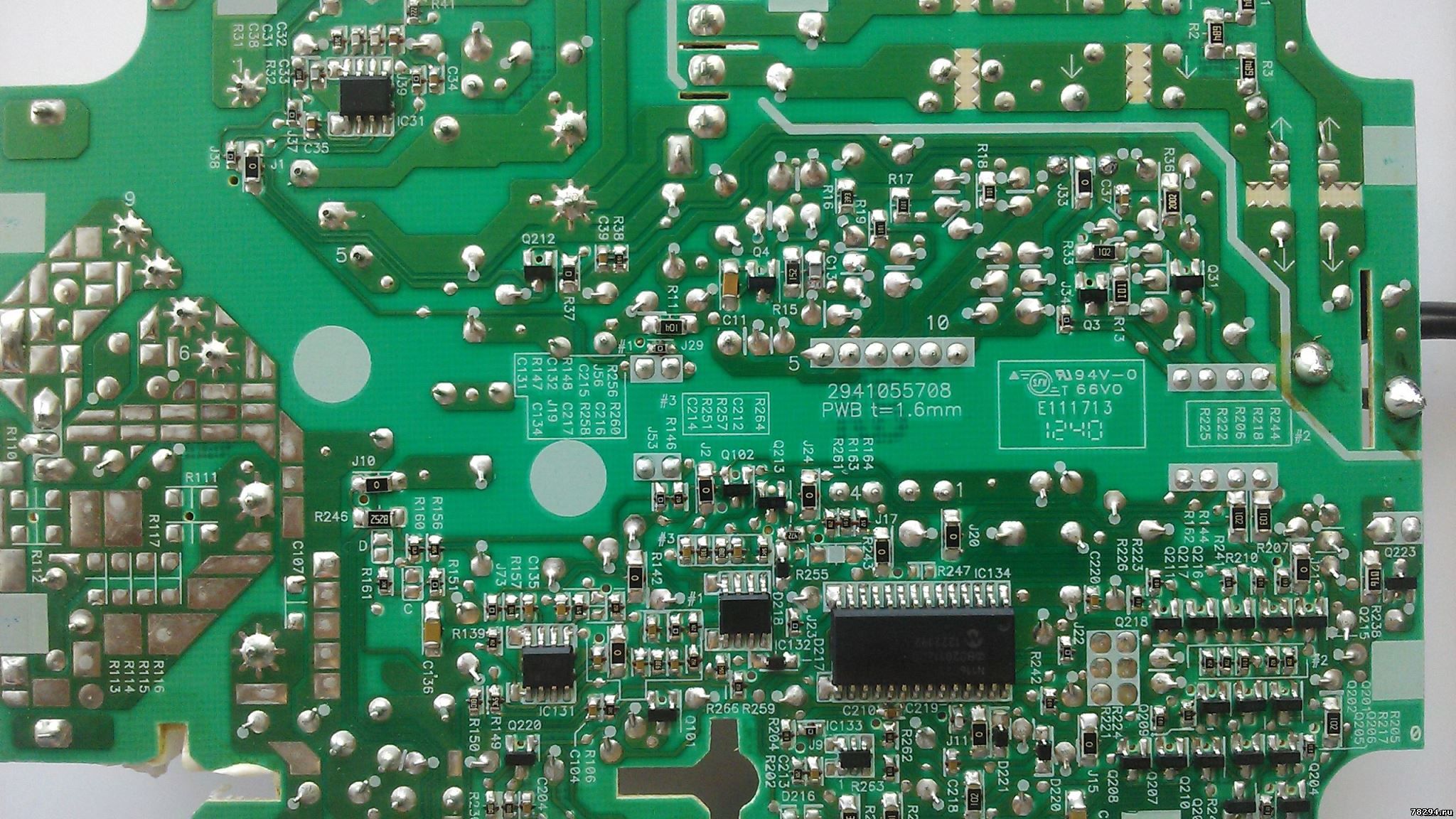

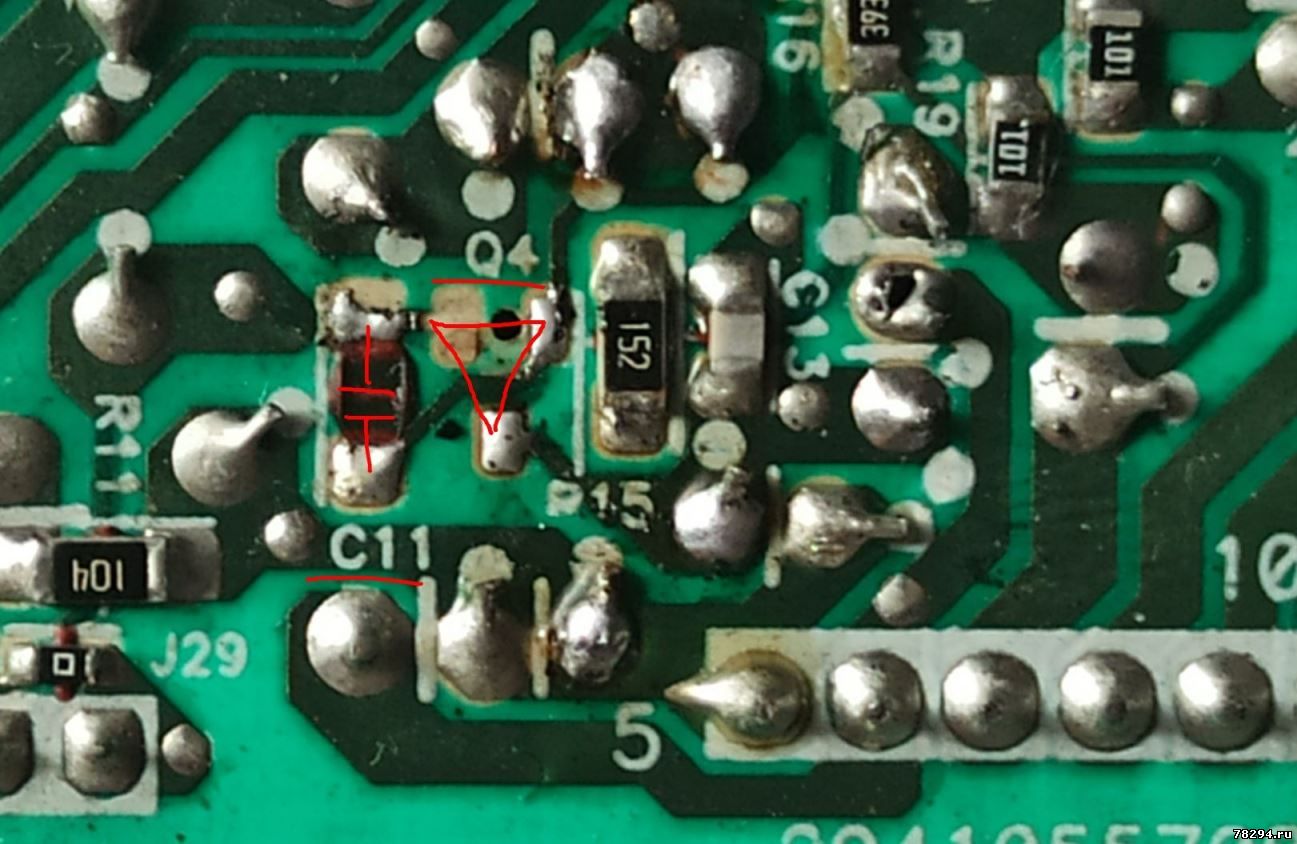

После замены Q2, Q4 и обвязки появилось 11,5в на части балансировки не многовато?

Добавлено (21.07.2020, 03:34)
---------------------------------------------
В место BYV26EGP можно поставить RL207? Много дыма не будет?

Сообщение отредактировал yuriikuzenko - Вторник, 21.07.2020, 03:29
esoleg Дата: Среда, 26.08.2020, 01:06 | Сообщение # 28

Пользователи

esoleg

Рядовой

  • Сообщений:8
  • Репутация:2±

Здравствуйте. Тоже есть такой зверь. Давно лежит, пытался починить, но без схемы сложно.

Добавлено (26.08.2020, 01:07)
---------------------------------------------
Как схему скачать?

Anat78 Дата: Среда, 26.08.2020, 06:45 | Сообщение # 29

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

сам ищу

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
esoleg Дата: Вторник, 01.09.2020, 20:02 | Сообщение # 30

Пользователи

esoleg

Рядовой

  • Сообщений:8
  • Репутация:2±

Номинал R31 точно 51,1ком? У меня на плате без выпайки звонится как 5,1 к. Маркировка на смд 69C вроде 51,1 к
Anat78 Дата: Вторник, 01.09.2020, 22:31 | Сообщение # 31

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

51.1 kΩ / 1%

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
esoleg Дата: Среда, 02.09.2020, 22:09 | Сообщение # 32

Пользователи

esoleg

Рядовой

  • Сообщений:8
  • Репутация:2±

Проверяю элементы по перечню выше, нашел R20-2,2 Ома в обрыве. На что еще обратить внимание?



Anat78 Дата: Пятница, 04.09.2020, 11:50 | Сообщение # 33

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

еще R18

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
esoleg Дата: Суббота, 05.09.2020, 14:26 | Сообщение # 34

Пользователи

esoleg

Рядовой

  • Сообщений:8
  • Репутация:2±

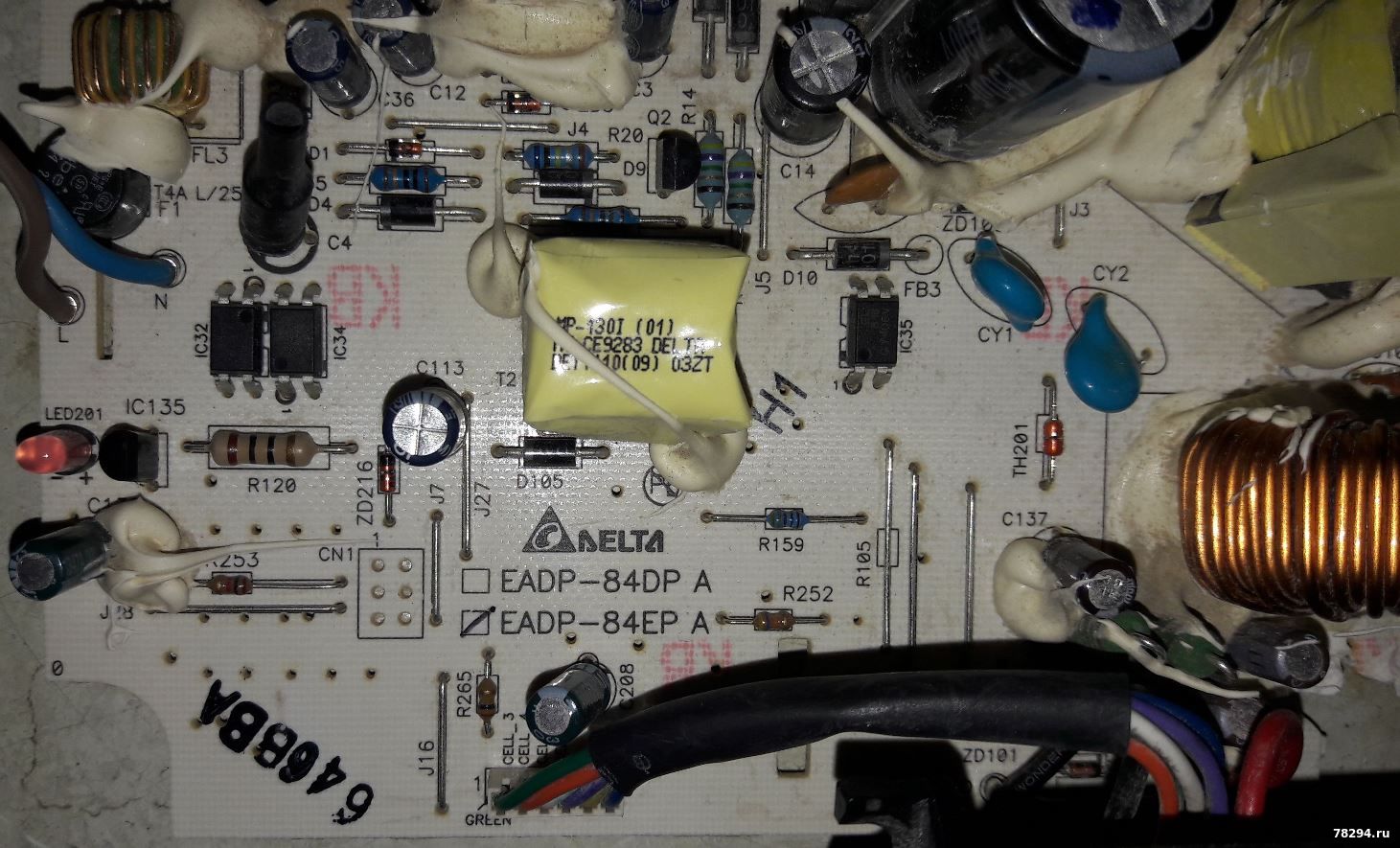

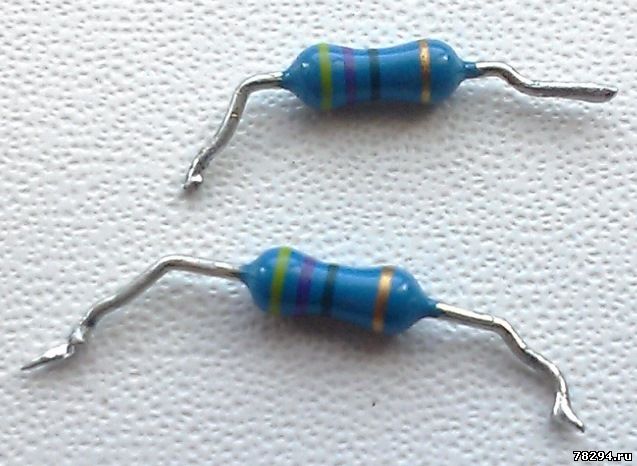

r 18 в номинале. Кстати у меня R20 стоял 6 Ом, судя по цветовой маркировке. Нашел на 2,5 Ом, запаял - реакции нет
Anat78 Дата: Суббота, 05.09.2020, 23:00 | Сообщение # 35

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

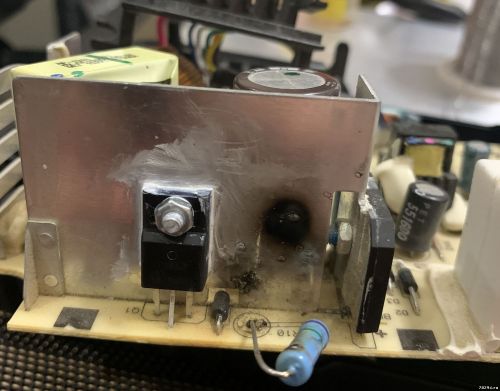

Странно, просто на вашем фото r18 сгоревший
Далее проверяйте питание микросхем от дежурки


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 23.11.2020, 15:20 | Сообщение # 36

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

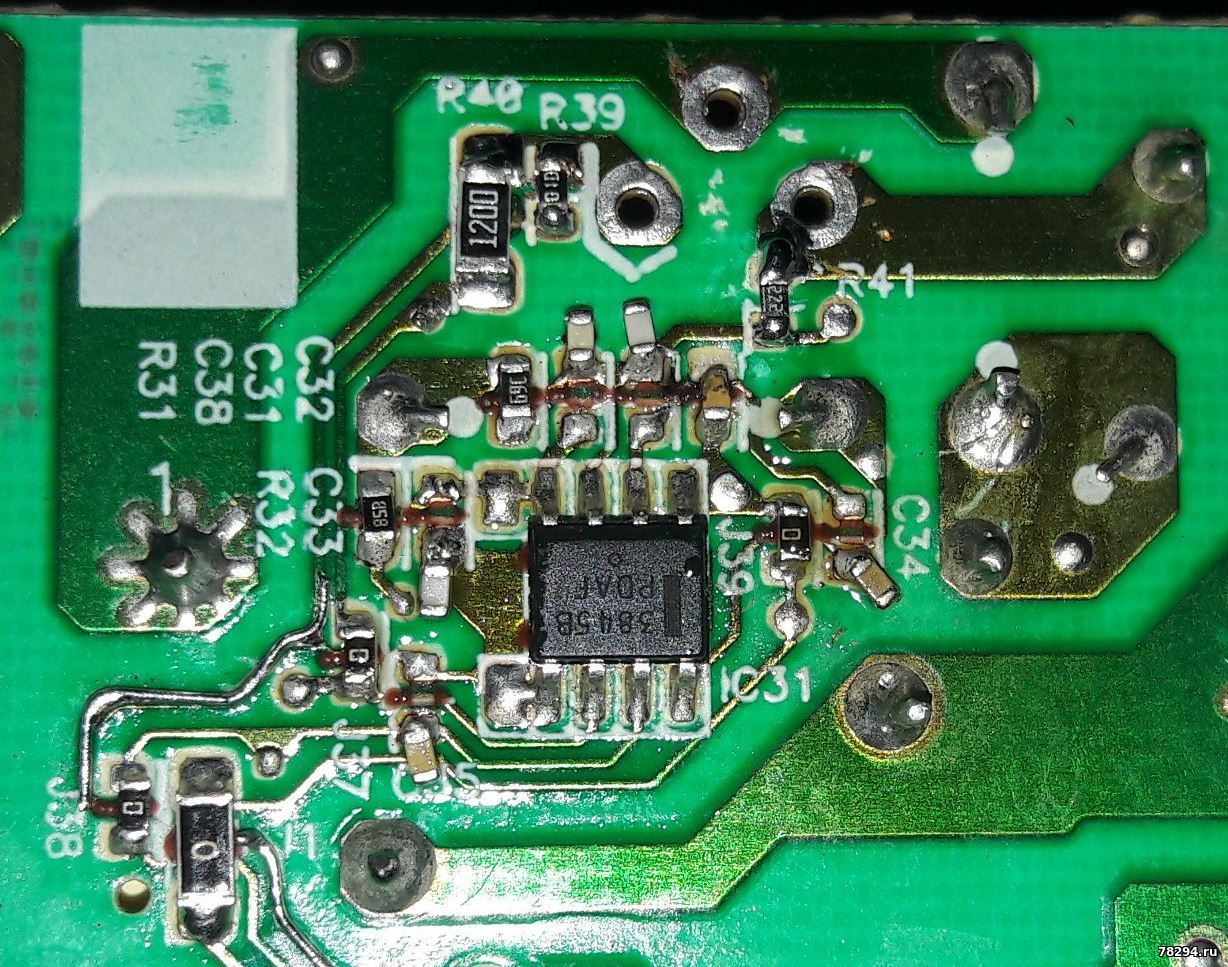

Сгорела ШИМ, схема:

UC3845
Оптопара PS2561B
C31 = C38 - 80 p, R31 - 51K
На 7 ноге uc3845 питание 13.5В присутствать должно



Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vavanvanvan1 Дата: Вторник, 24.11.2020, 21:34 | Сообщение # 37

Пользователи

vavanvanvan1

Рядовой

  • Сообщений:12
  • Репутация:0±

При вставленной батареи индикатор мигает так как при нормальной зарядке но батарея не заряжается

Добавлено (24.11.2020, 21:53)
---------------------------------------------
Отпаялась ножка катушки, припаял, потом стрельнул Q1 его тоже поменял потом uc 3485, его тоже поменял, но не заряжает батарею,хотя индикатор мигает так как при нормальной зарядке

vavanvanvan1 Дата: Среда, 25.11.2020, 16:58 | Сообщение # 38

Пользователи

vavanvanvan1

Рядовой

  • Сообщений:12
  • Репутация:0±

Можете подсказать каким должно быть напряжение на выходе при зарядке, ато вроде всё работает а три аккамуляторы проверял и не заряжается ни один
vavanvanvan1 Дата: Среда, 25.11.2020, 17:01 | Сообщение # 39

Пользователи

vavanvanvan1

Рядовой

  • Сообщений:12
  • Репутация:0±

Пробую прикрепить фото

Добавлено (25.11.2020, 17:05)
---------------------------------------------
Прикрепляю фотки а они не появляются, не могу показать что происходит.

Сообщение отредактировал vavanvanvan1 - Среда, 25.11.2020, 17:03
vavanvanvan1 Дата: Среда, 25.11.2020, 21:27 | Сообщение # 40

Пользователи

vavanvanvan1

Рядовой

  • Сообщений:12
  • Репутация:0±

Добрый день, подскажите IC133 как можно проверить
