Переделка зарядного Milwaukee 2510-20 М12 на 220 вольт
Anat78 Дата: Понедельник, 07.10.2019, 14:57 | Сообщение # 1

Администраторы

Anat78

Полковник

  • Сообщений: 1523
  • Репутация: 6
Anat78

Переделка зарядного Milwaukee 2510-20 М12 на 220 вольт

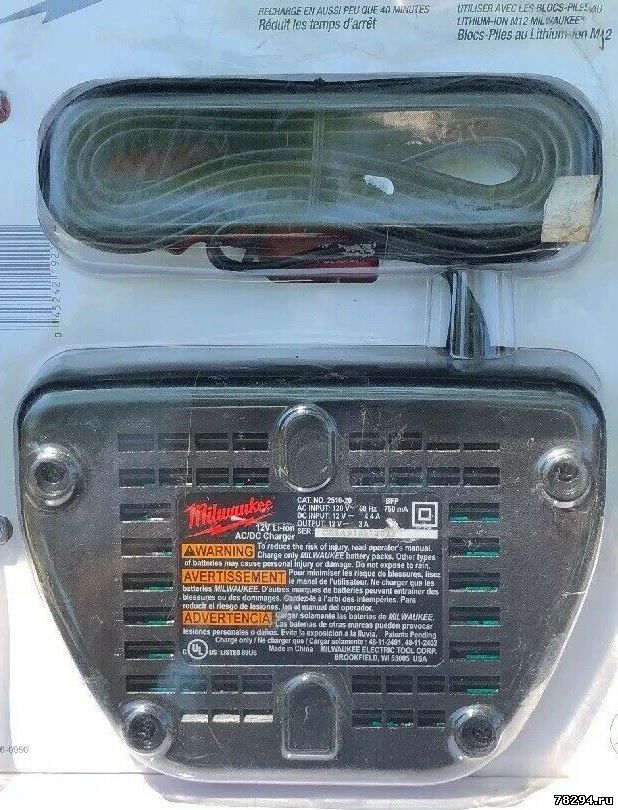

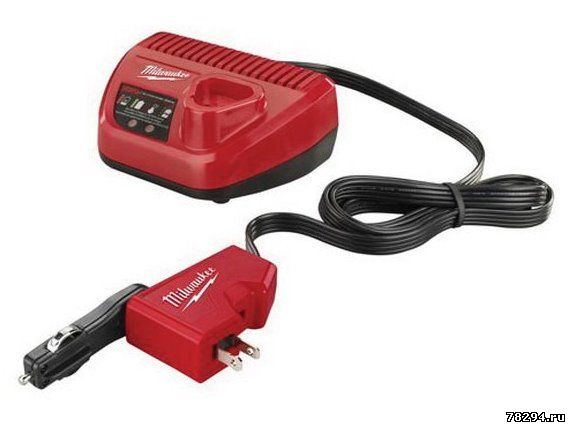

Зарядное устройство Milwaukee 2510-20 М12 авто

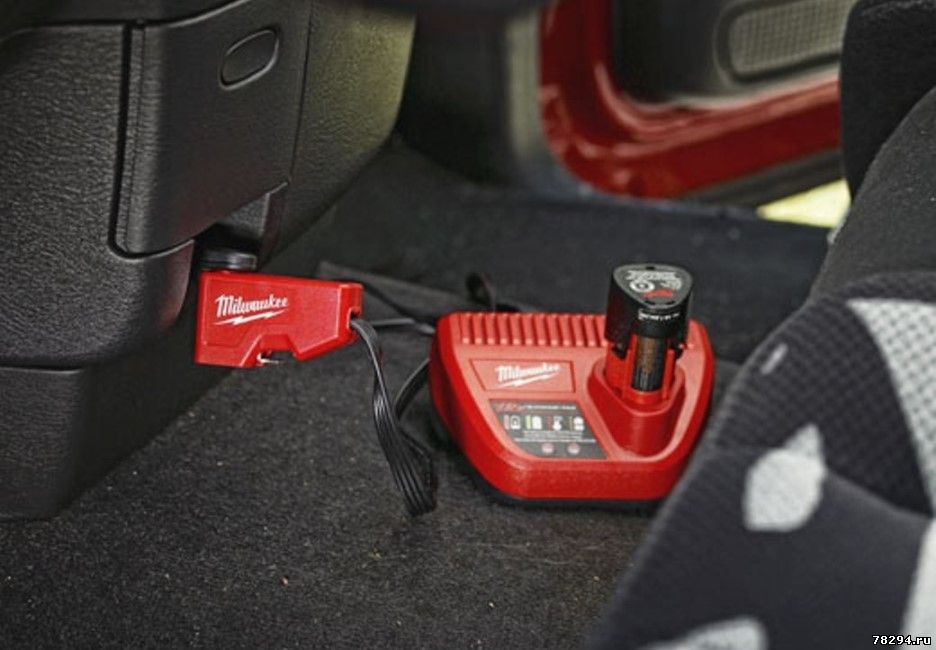

Служит для зарядки аккумуляторов Milwaukee М12 от авто розетки 12 вольт или сети 120 вольт
Ток заряда аккумуляторов М12 3 А

Инструкция https://www.manualslib.com/products/Milwaukee-2510-20-3076290.html

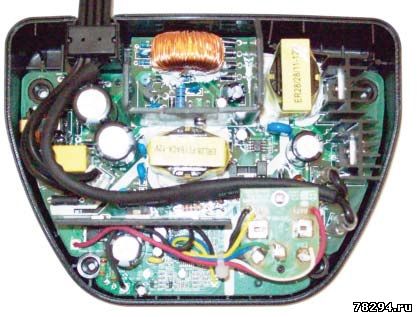

Имеет в своем составе два блока питания преобразователя

Переделка на 220 точно так же как зарядное MILWAUKEE 48-59-2401 http://www.78294.ru/forum/4-11-1

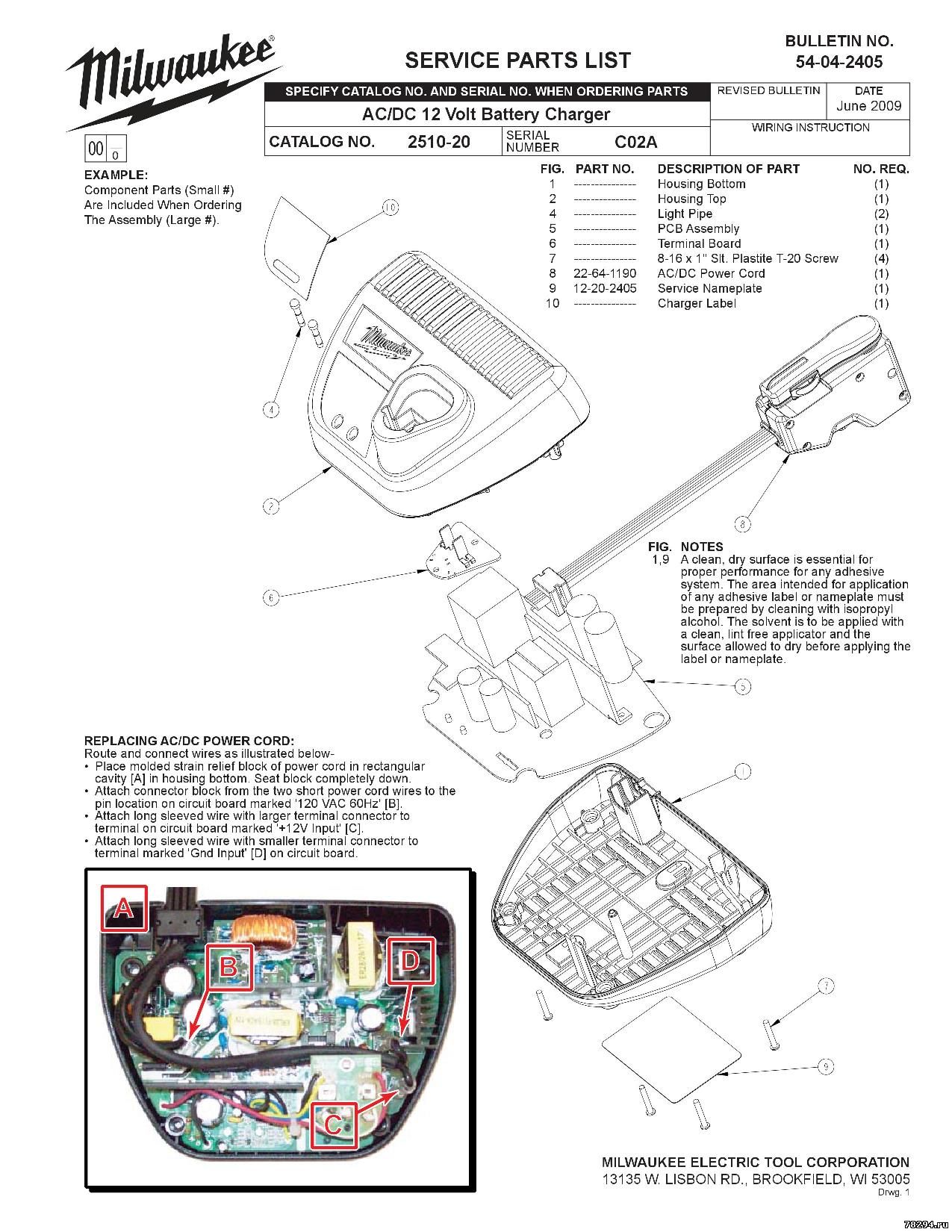

ЗАМЕНА ШНУРА ПИТАНИЯ AC / DC:
Проложите и подключите провода, как показано ниже.
• Поместите формованный блок разгрузки натяжения шнура питания в прямоугольник
полость [A]в нижней части корпуса. Блок сидений полностью опущен.
• Присоедините блок разъемов от двух коротких проводов шнура питания к
расположение выводов на плате с маркировкой '120 VAC 60Hz' .
• Подсоедините провод с длинными рукавами с большим контактным разъемом к
клемма на плате с маркировкой «Вход + 12 В»
.
• Подсоедините провод с длинными рукавами с меньшим разъемом к
клемма с маркировкой «Gnd Input»
[D]
на плате.

РИС. ПРИМЕЧАНИЯ
1,9 Чистая, сухая поверхность необходима для
надлежащая производительность для любого клея
система. Площадь, предназначенная для применения
любой клейкой этикетки или таблички должны
быть подготовленным путем очистки изопропилом
алкоголь. Растворитель должен наноситься с
чистый аппликатор без ворса и
Поверхность должна высохнуть перед нанесением
ярлык или шильдик.
