Переделка зарядного MILWAUKEE 48-59-2401 M12 на 220 вольт
Anat78 Дата: Вторник, 14.02.2017, 14:43 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Переделка зарядного MILWAUKEE 48-59-2401 M12 на 220 вольт
Milwaukee Charger 48-59-2401 Convesion 120V to 220V

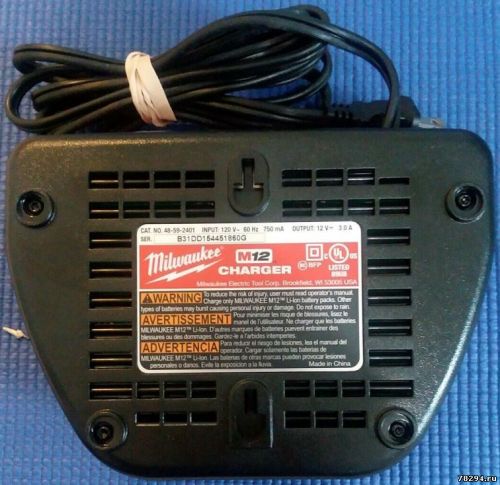

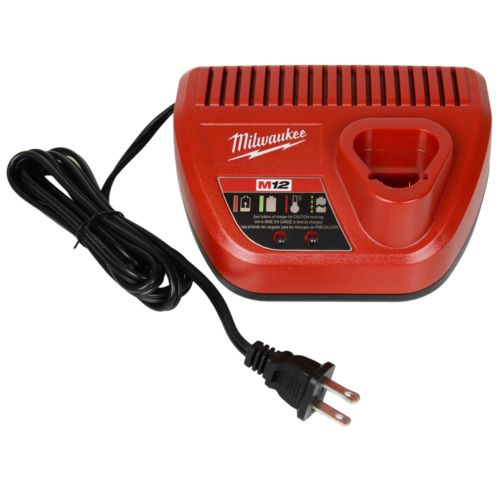

Вот так выглядит зарядное устройство  MILWAUKEE 48-59-2401 M12 купленное в Америке





Позволяет заряжать батареи только стандарта М12

Для быстрой  переделки этого зарядного для работы от сети 220 вольт нам понадобится следующее:
- отвертка со шлицем T-10
- нож
- кусачки (паяльник)
- нитролак, использую такой: http://alli.pub/66h7z0 (бесцветный лак для ногтей даже можно)
- вилка сетевая или сразу Шнур 1.8м с плоской вилкой 2х0.5мм (черный) http://ali.pub/5gdtk9
- варистор B72210-S 271-K101 (S10K275), 275 В, 43 Дж  http://ali.pub/3v7wtw

Далее разбираем зарядное устройство с помощью отвертки (существуют версии, где используются защищенные Torx ). Саморезы длинные – вручную крутить придется долго.

Для переделки зарядного необходимо сделать следующее:

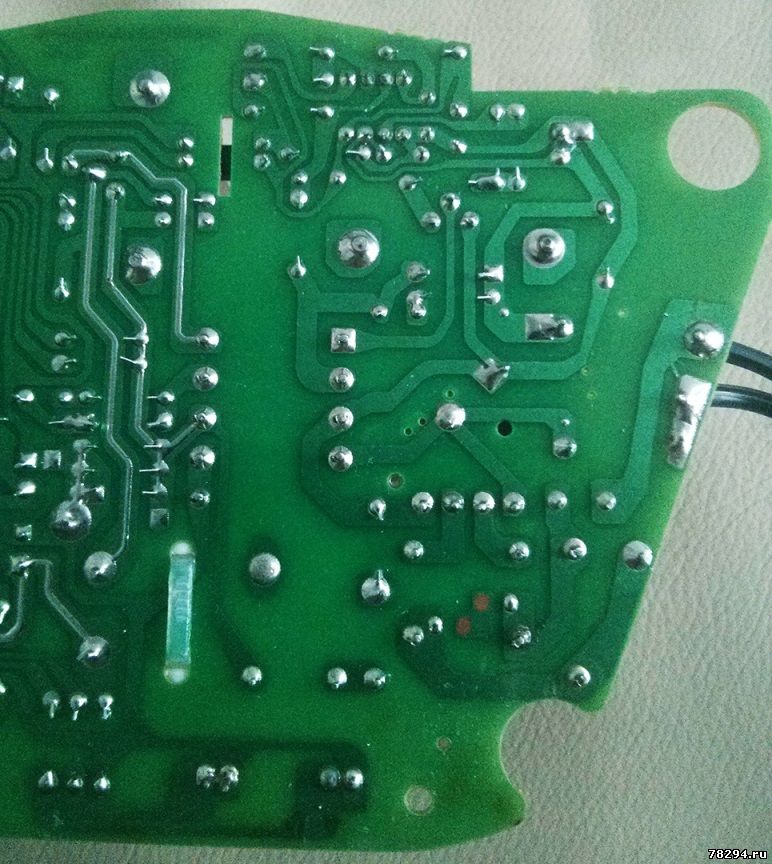

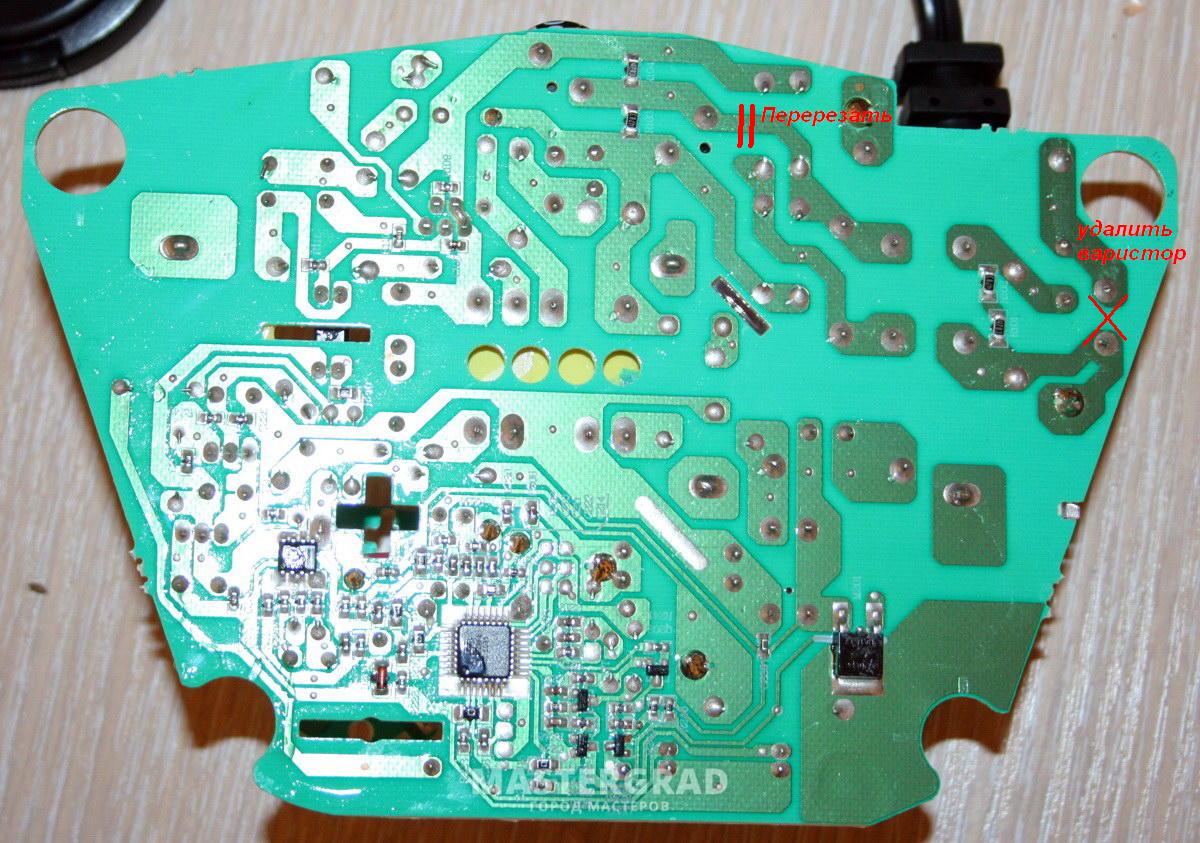

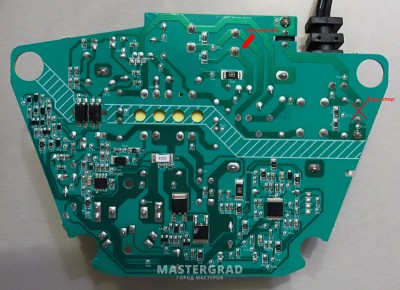

1. Для начала нужно перерезать дорожку в указанном на фото месте. Сделать это можно обычным ножом. Место разреза должно составить минимум 2 мм, на это место наносится нитролак.

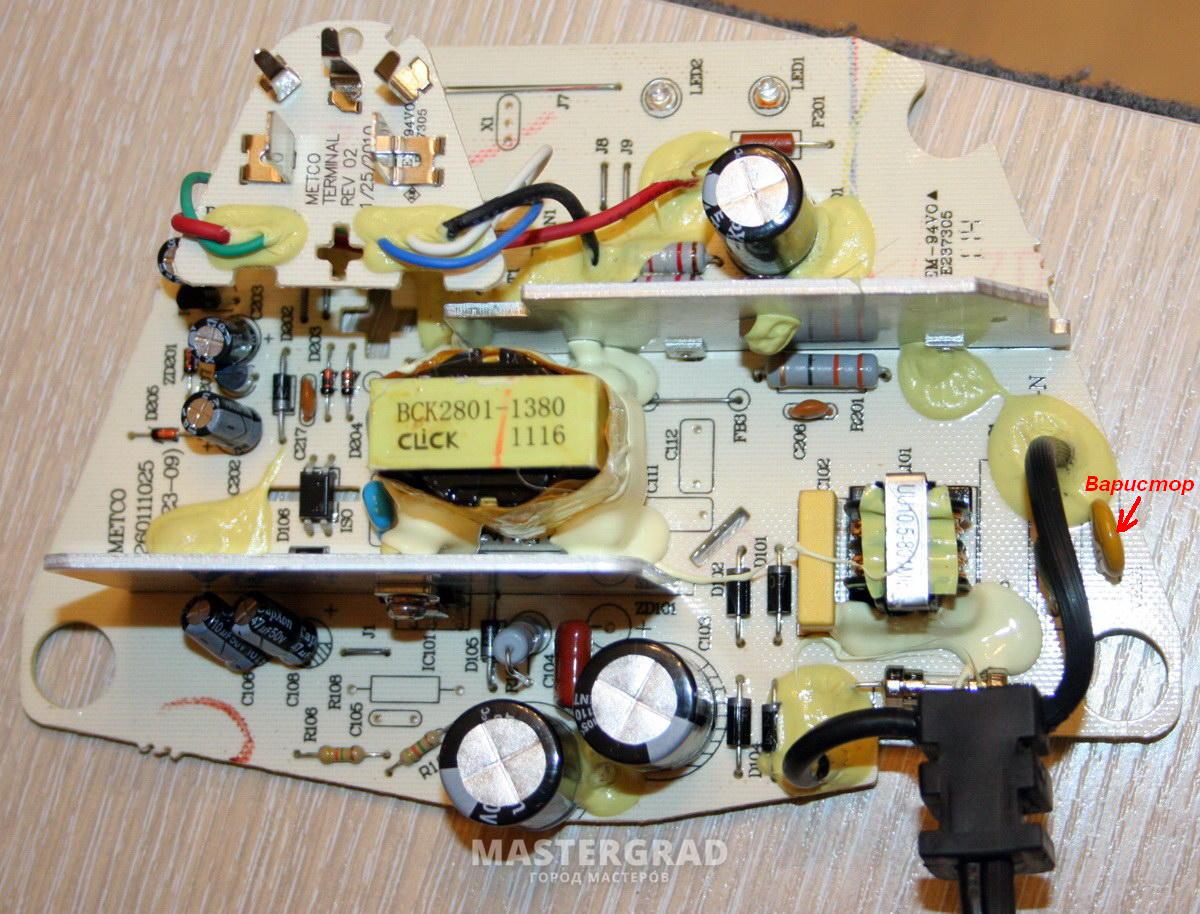

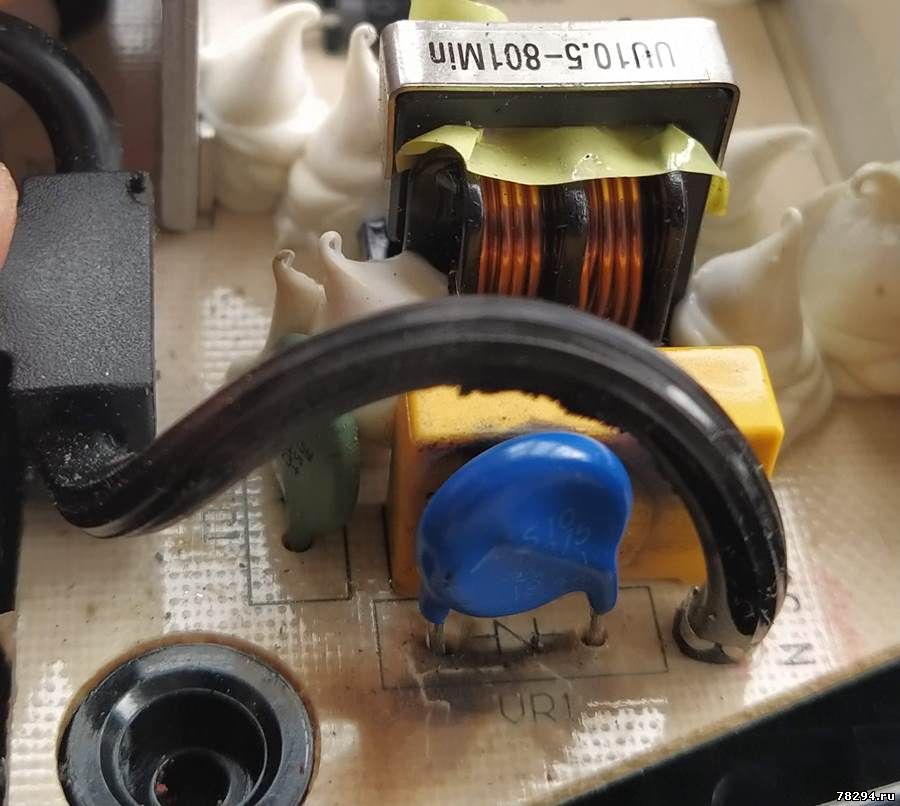

2. По схеме установлен варистор TVR10271, напряжение срабатывания которого 175 вольт.
Его необходимо удалить кусачками, либо для более полной переделки необходимо заменить этот варистор на B72210-S 271-K101 (S10K275), 275 В, 43 Дж  http://ali.pub/3v7wtw
Но за неимением можно взять любой другой с напряжением срабатывания 275-320 вольт и поглощаемой энергией не менее 40 Дж (больше можно, лишь бы в корпус поместился).

Далее собираем зарядное устройство и заменяем вилку.

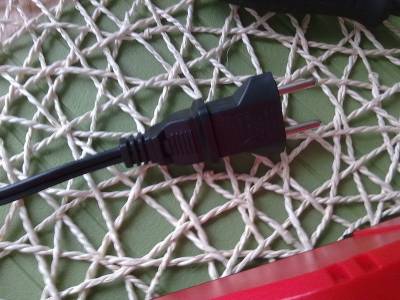

Лентяи делают так:



Но лучше заменить вилку полностью
например на такую  Шнур 1.7м с плоской вилкой (S-52) ШВВП 2х0.5мм

Все можно пользоваться зарядным устройством от сети 220 вольт.

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 14.02.2017, 14:48 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

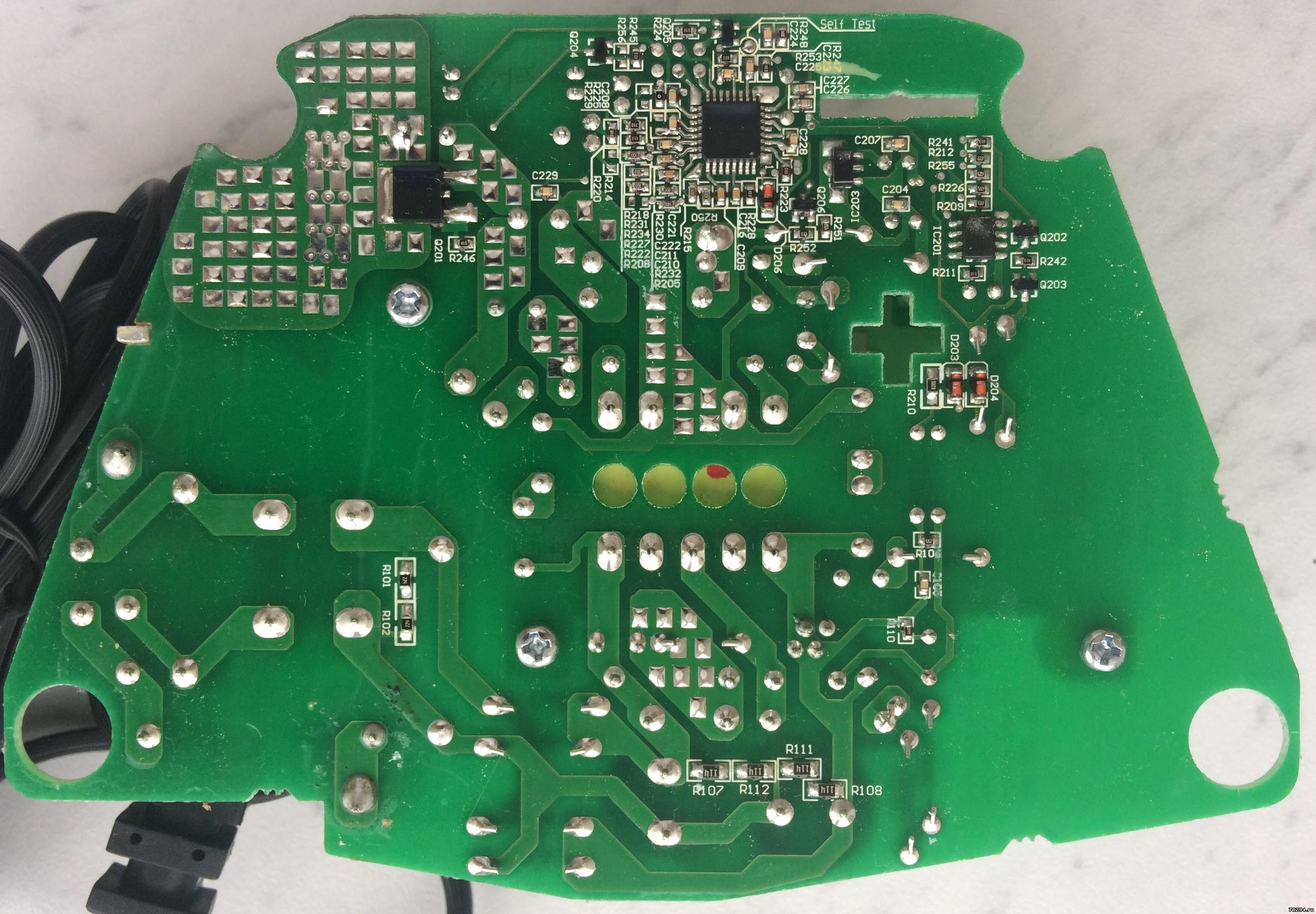

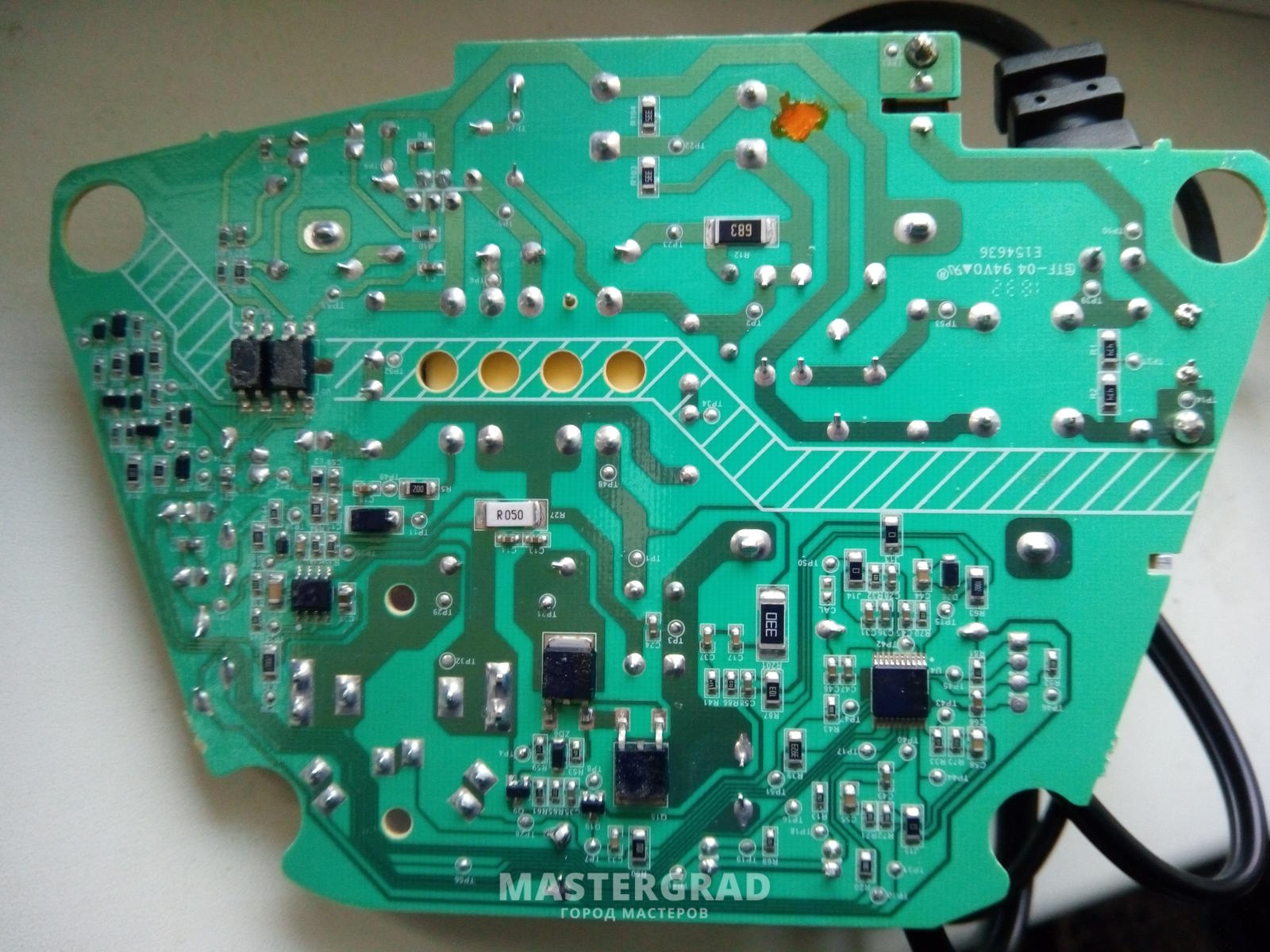

Так же есть другие версии платы в зарядном (выпускается с середины 2016 года).

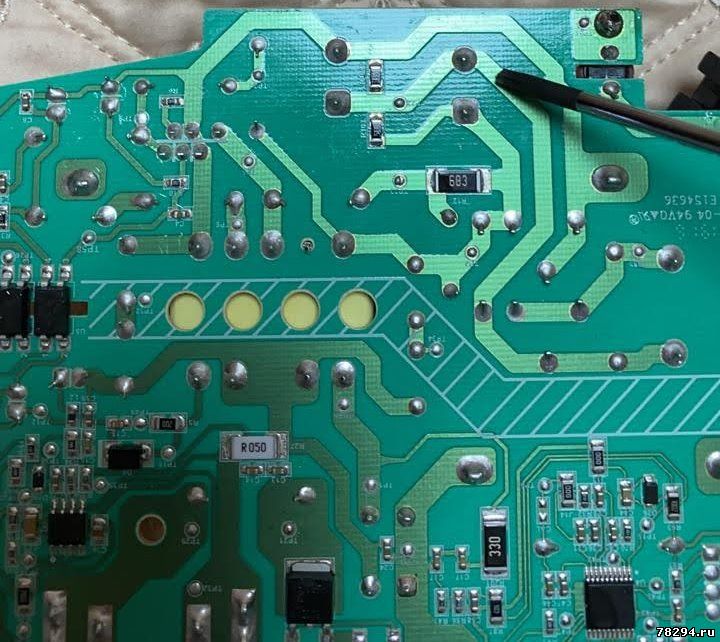

Дорожку необходимо перерезать вот здесь:


Варистор находится как в старом зарядном и его необходимо заменить на B72210-S 271-K101 (S10K275), 275 В, 43 Дж  http://ali.pub/3v7wtw

еще фото платы



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 31.10.2018, 11:50 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

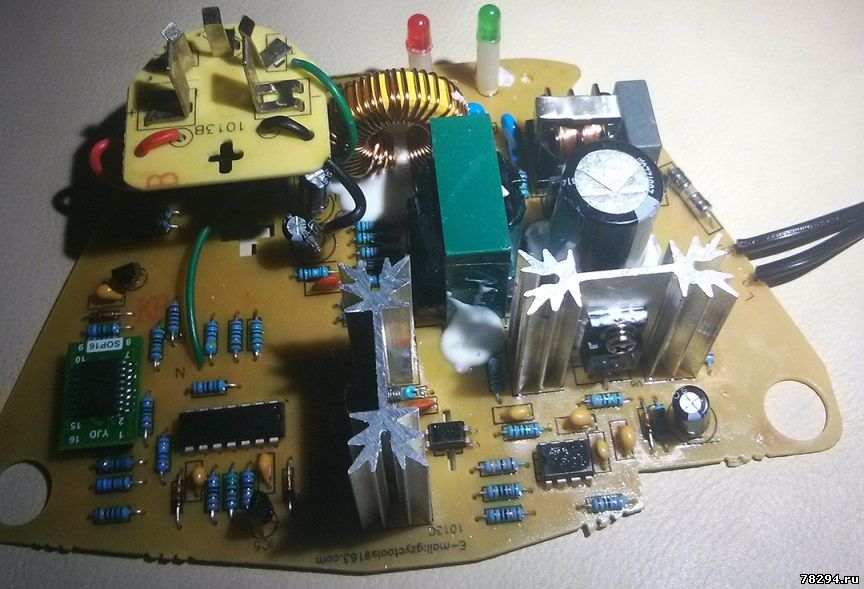

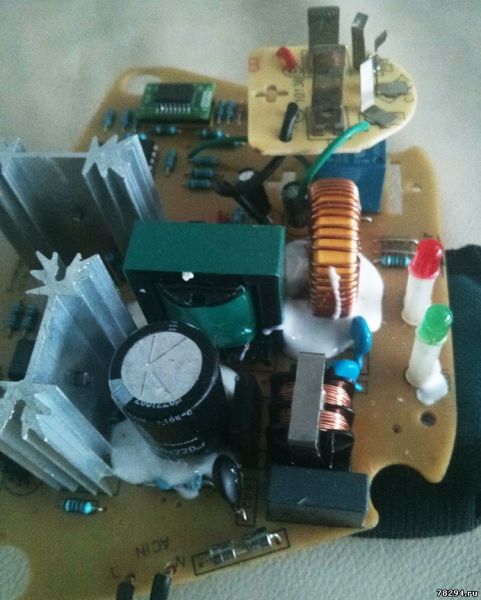

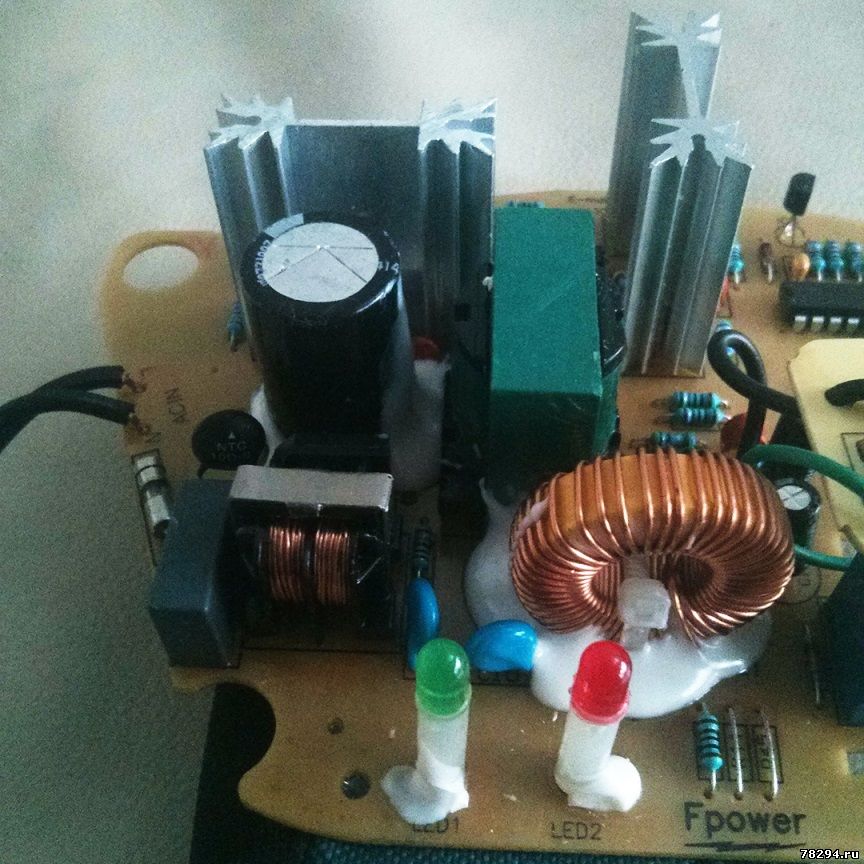

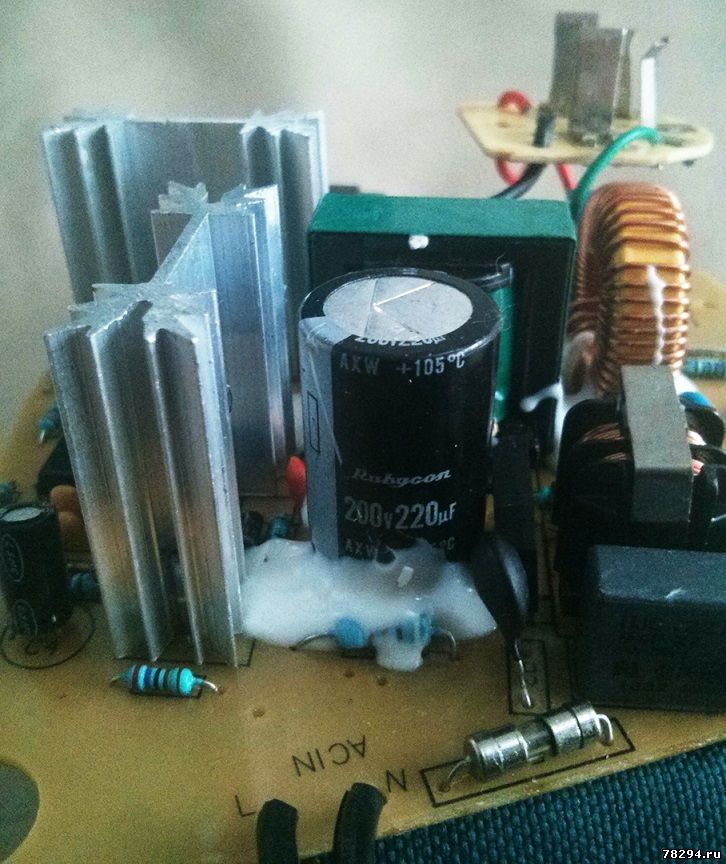

А вот вариант чисто китайский с алиэкспресса на 120 вольт FPOWER
для переделки на 220 надо заменить только электролит на 450 вольт такой: http://ali.pub/3v806u

Фото:











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 14.11.2018, 11:25 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

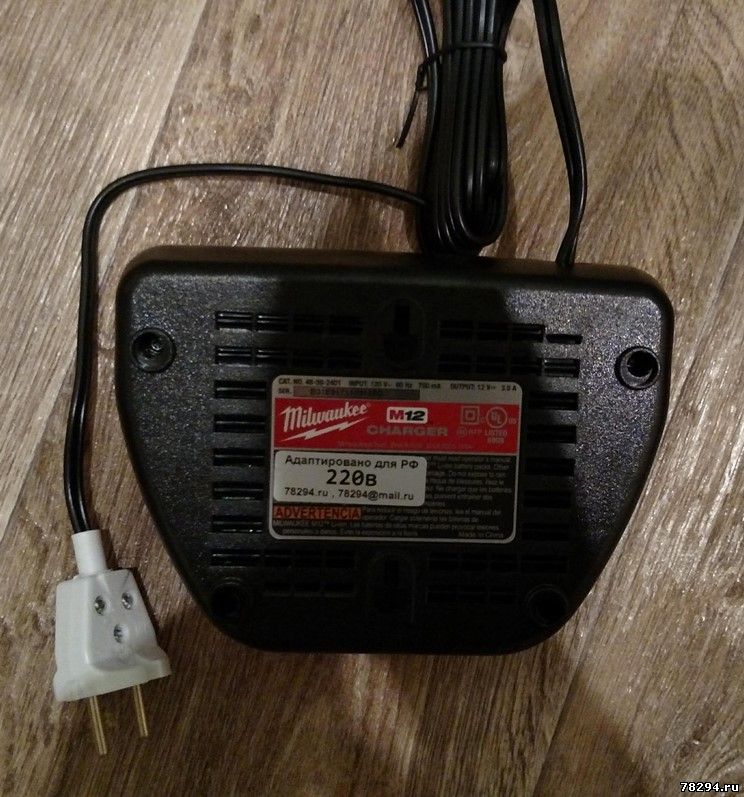

Теперь все зарядные устройства переделанные мной будут снабжаться наклейкой : Адаптировано для РФ



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 22.11.2018, 11:22 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

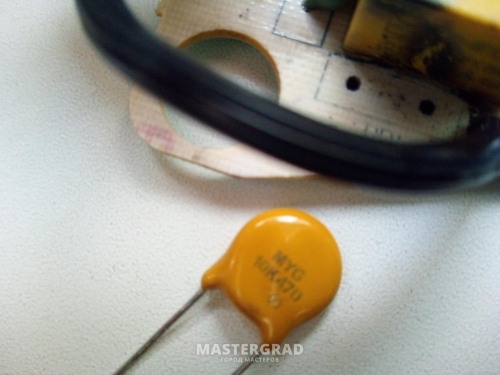

Если вы взяли и поставили варистор MYG 10K470
то он взорвется при включении smile так как рассчитан на 47 вольт а не 470 как надо







при этом так же сгорает предохранитель


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 25.09.2019, 13:55 | Сообщение # 6

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

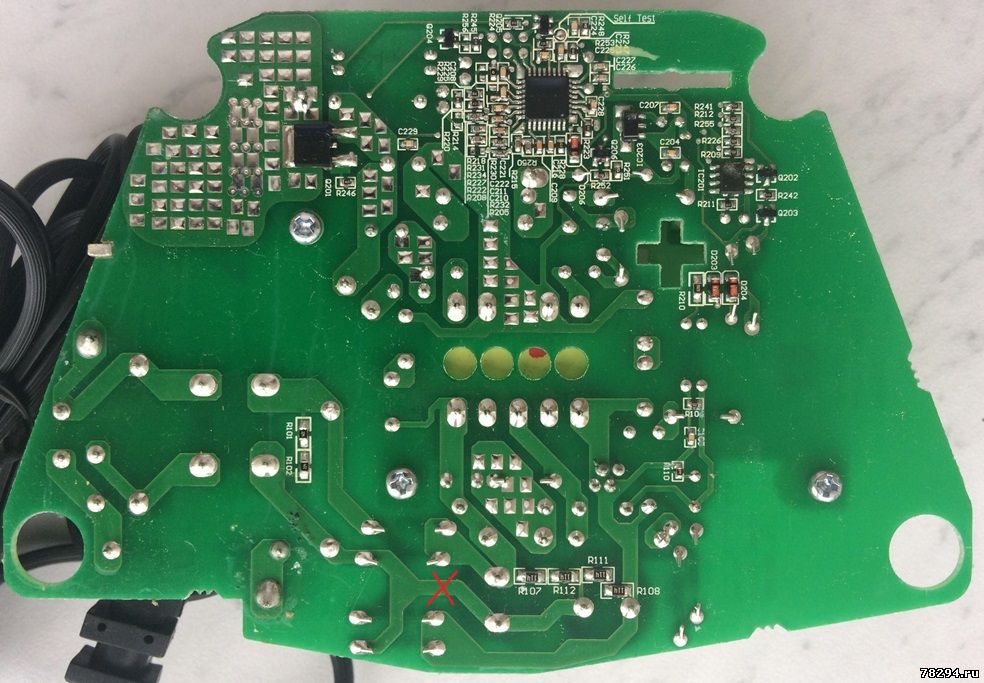

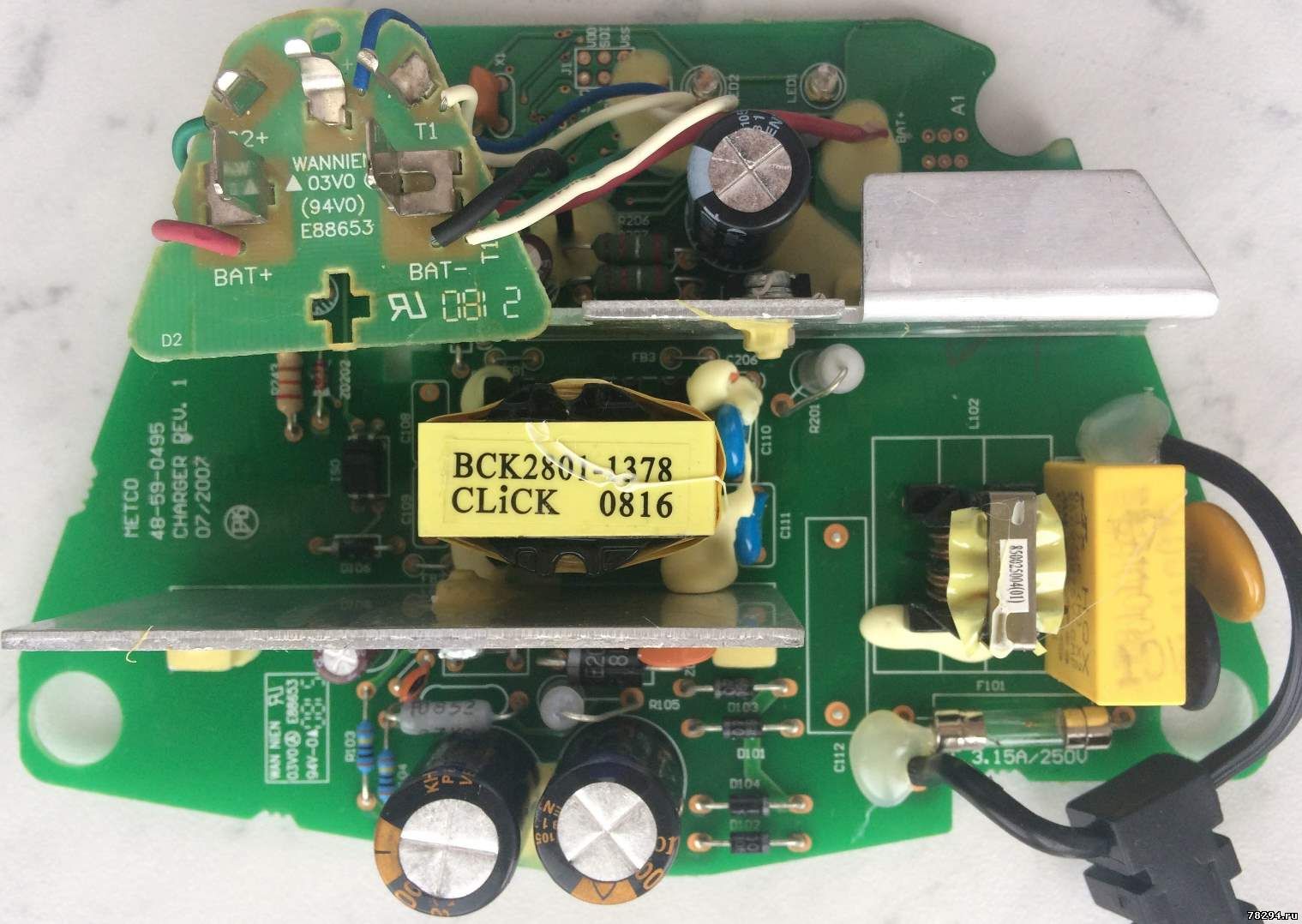

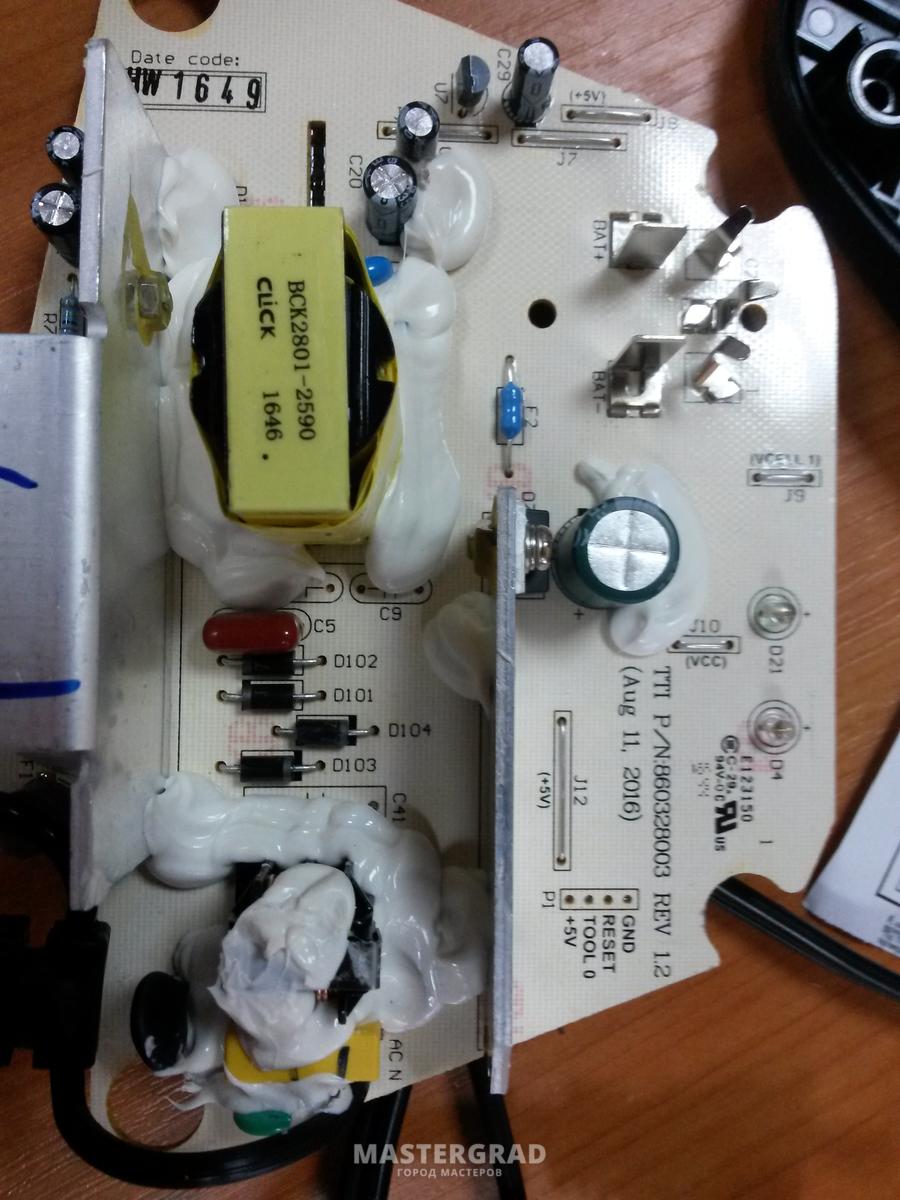

Другая версия платы зарядного устройства
Плата METCO 48-59-0495
CHARGER REW. 1
07/2007





Переделывается так же заменой варистора и перерезанием дорожки на плате

1. Для начала нужно перерезать дорожку в указанном на фото месте. Сделать это можно обычным ножом. Место разреза должно составить минимум 2 мм, на это место наносится нитролак.

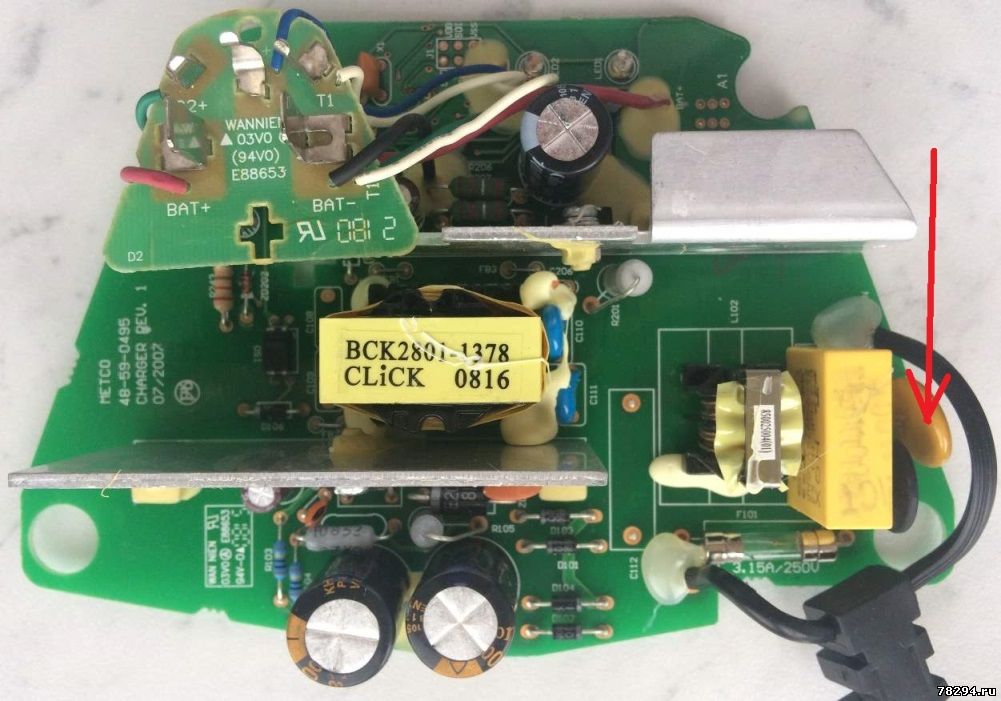

Установлен варистор TVR10271, напряжение срабатывания которого 175 вольт.
Его необходимо удалить кусачками, либо для более полной переделки необходимо заменить этот варистор на B72210-S 271-K101 (S10K275), 275 В, 43 Дж
Но за неимением можно взять любой другой с напряжением срабатывания 275-320 вольт и поглощаемой энергией не менее 40 Дж (больше можно, лишь бы в корпус поместился).



Далее собираем зарядное устройство и заменяем вилку.
Лентяи делают так:



Но лучше заменить вилку полностью
например на такую Шнур 1.7м с плоской вилкой (S-52) ШВВП 2х0.5мм (черный)

Все можно пользоваться зарядным устройством от сети 220 вольт.

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 05.05.2020, 22:52 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

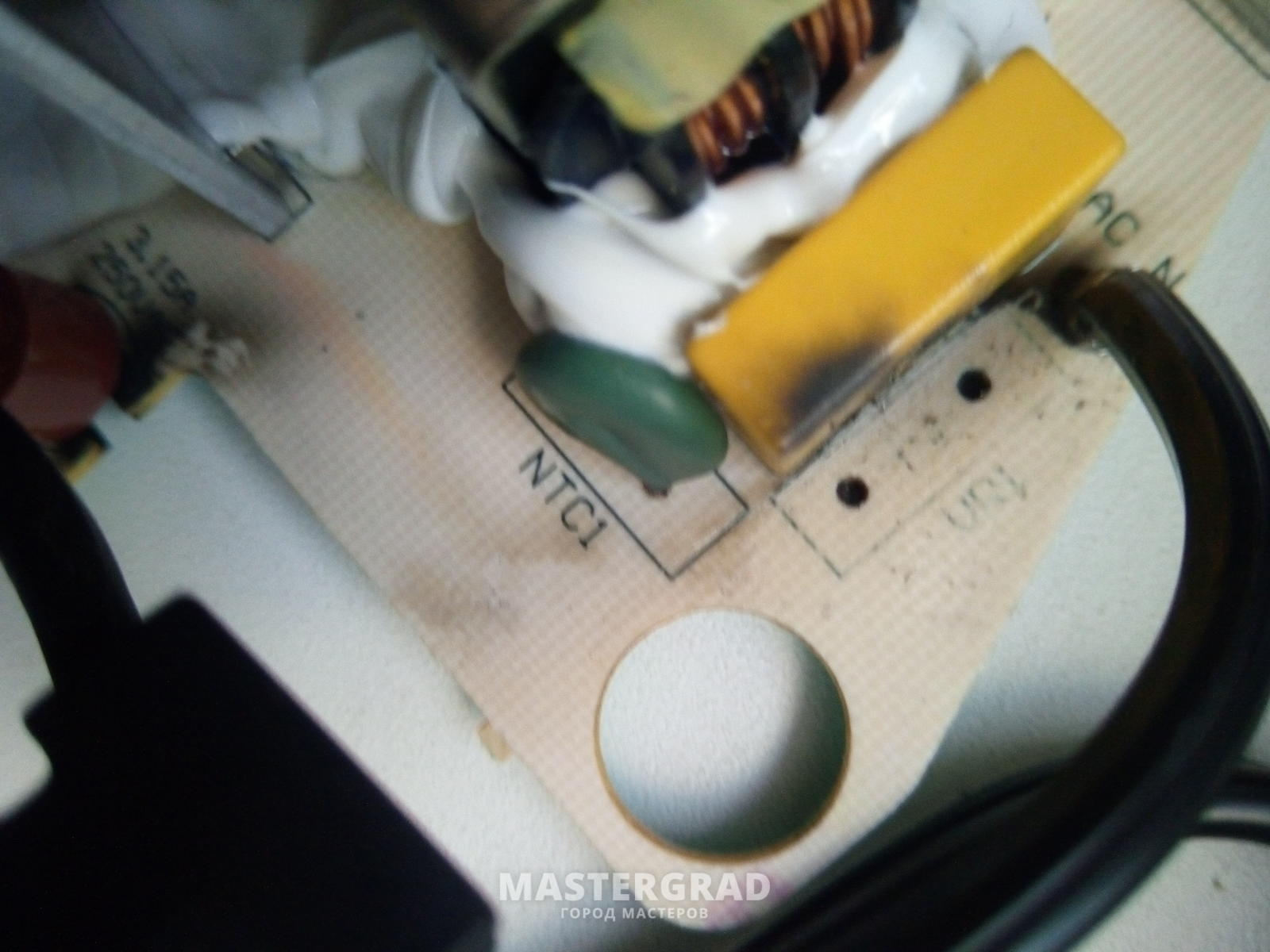

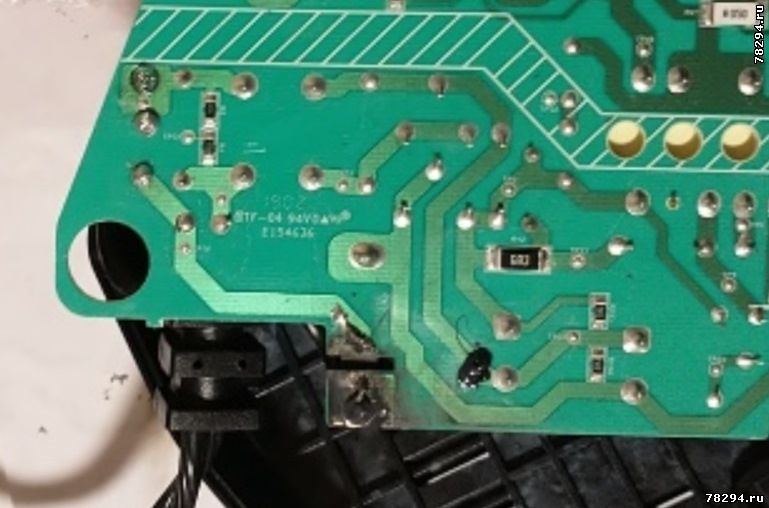

Еcли забыли заменить варистор, то при включении в 220 он взрывается smile и пред





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 22.07.2020, 11:33 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

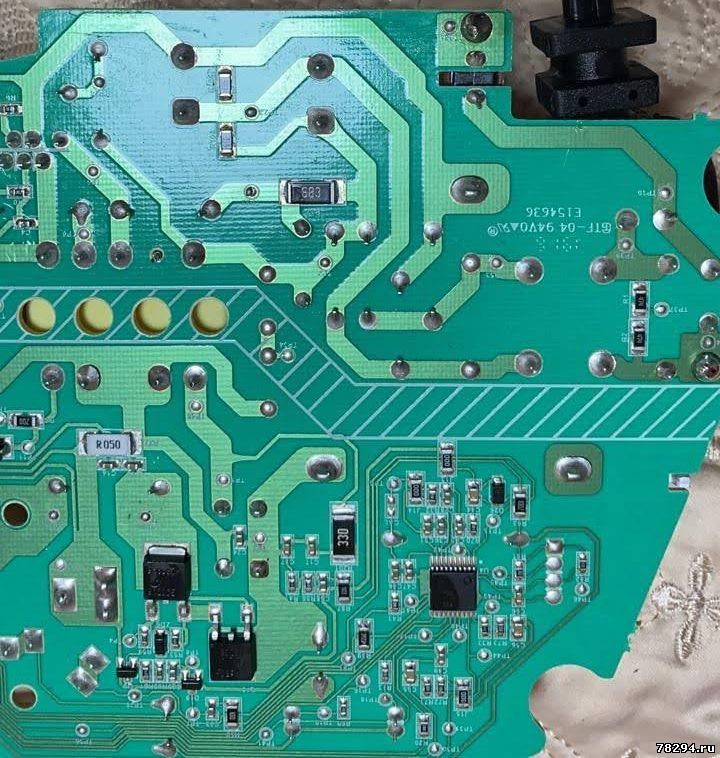

Еще раз подробно:

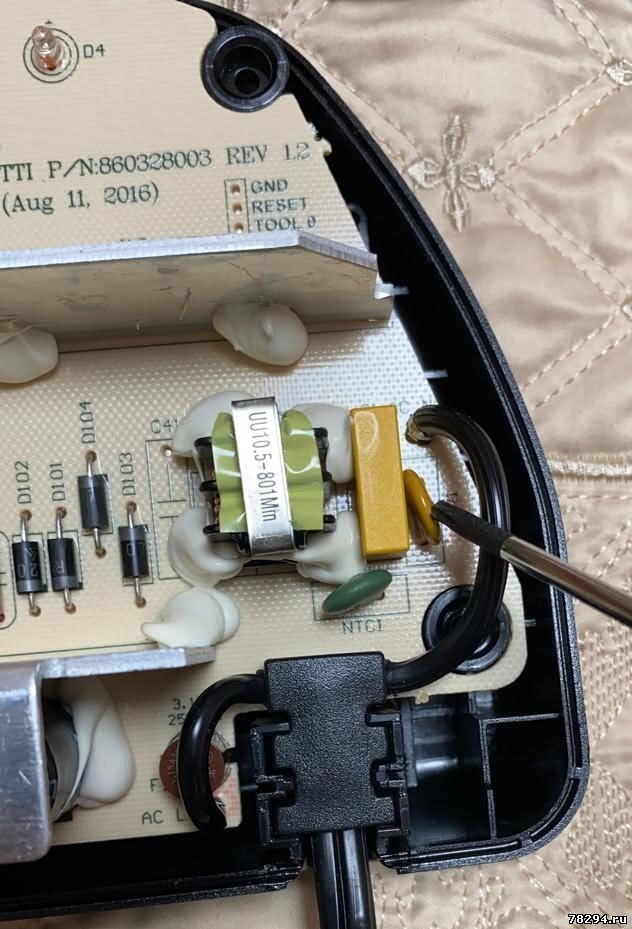

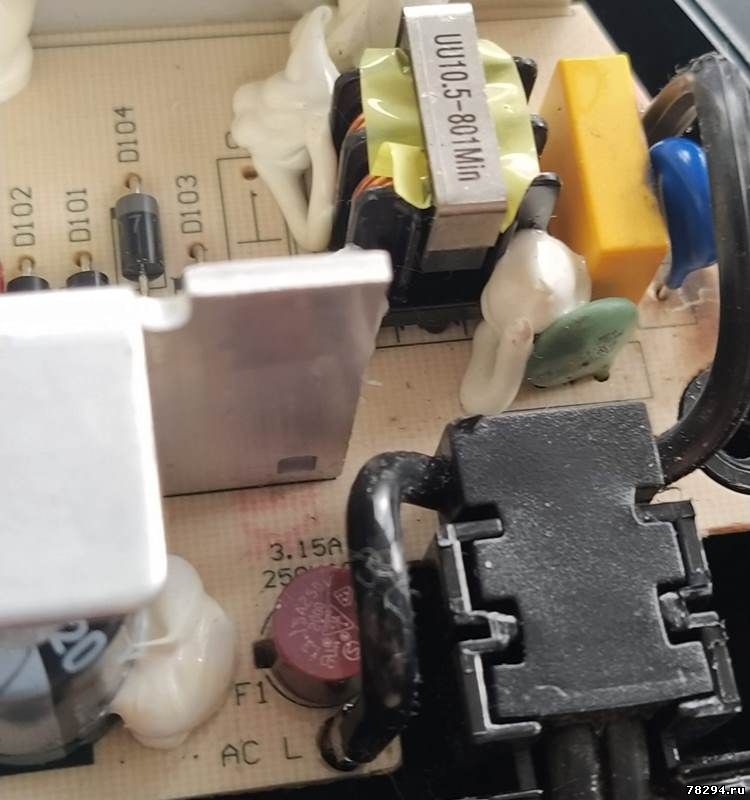

Открываем и меняем варистор




Режем дорожку:


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aleksandar_serafimov Дата: Пятница, 23.07.2021, 03:15 | Сообщение # 9

Пользователи

aleksandar_serafimov

Рядовой

  • Сообщений:2
  • Репутация:0±

Hi, i've been converting chargers from some time. I have this problem with 2 of the M12 chargers. They have already been burned. I change the varistor, cut the conection and change the fuse. They have burned again. Any sugestions? I tought that the fuse si the problem but It looks like there IS something else.

Привет, я уже некоторое время переделываю зарядные устройства. У меня такая проблема с 2-мя зарядными устройствами М12. Они уже сожжены. Меняю варистор, перерезаю соединение и меняю предохранитель. Они снова сгорели. Есть предложения? Я подумал, что проблема в предохранителе, но похоже, что есть что-то еще.



Сообщение отредактировал aleksandar_serafimov - Пятница, 23.07.2021, 03:27
Anat78 Дата: Пятница, 23.07.2021, 08:04 | Сообщение # 10

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Какие варисторы ставите? точная модель?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aleksandar_serafimov Дата: Пятница, 23.07.2021, 11:50 | Сообщение # 11

Пользователи

aleksandar_serafimov

Рядовой

  • Сообщений:2
  • Репутация:0±

10D431. I allways use that one. Could It be because of condenser damage?
Anat78 Дата: Пятница, 23.07.2021, 11:56 | Сообщение # 12

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

3 варианта:
-Бракованный электролит
-Бракованный варистор
-Бракованные балансировочные резисторы
