BMS 3S 60A контроллер заряда с раздельными входами заряда
Anat78 Дата: Среда, 16.02.2022, 12:12 | Сообщение # 61

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

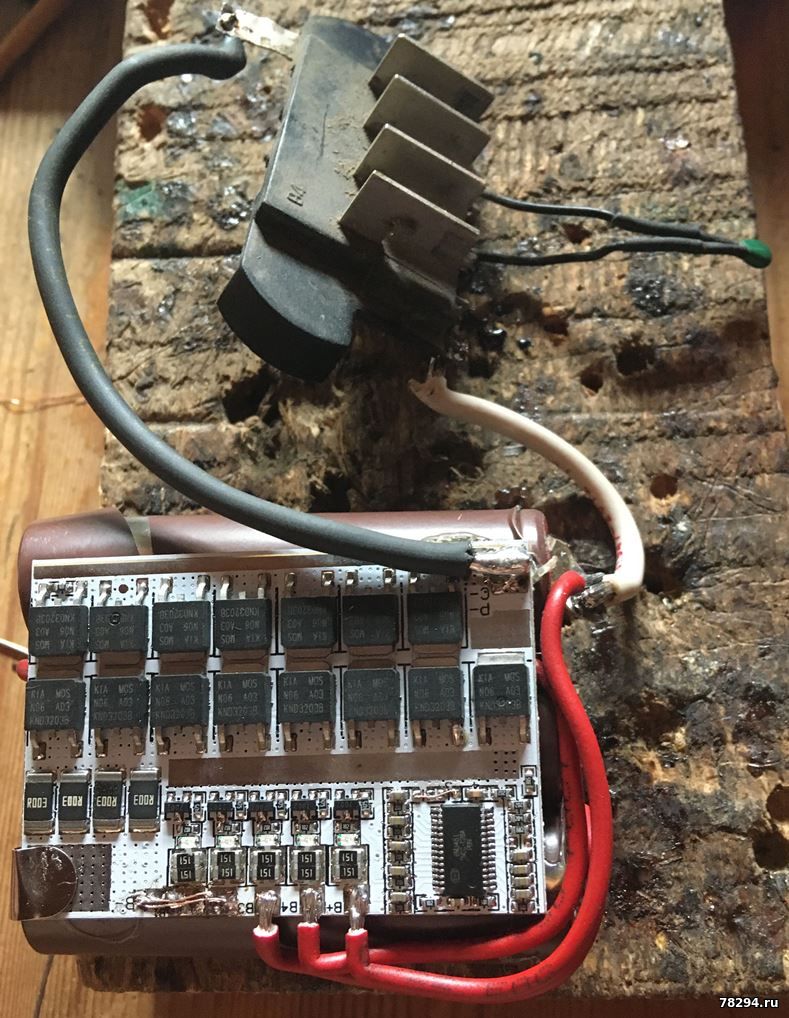

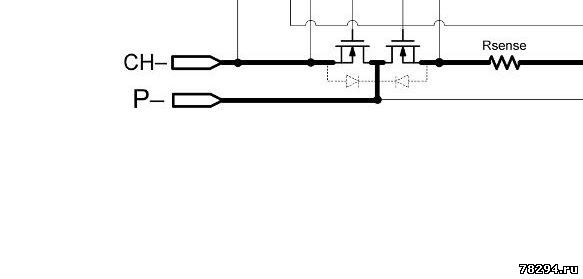

Да просто сделан отвод так:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
fcq83963 Дата: Воскресенье, 08.05.2022, 05:21 | Сообщение # 62

Пользователи

fcq83963

Рядовой

  • Сообщений:2
  • Репутация:0±

Приветствую, проблемы с зарядкой, аналогичные  в Сообщение # 56
Есть плата BMS 3S 60A балансир 100mA, 3шт аккумы Liitokala HG2, также шурик Макита, с зарядным DC1414T
С работой всё Ок, кондёр 10uF запаял, стартует (что вы все электролиты паяете? Отвалится же ведь. SMD туда как родной входит)
С зарядкой через родной разъём - плохо: для полностью заряженных банок зарядка начинает вдувать на вход 13.7V @ 2.6A, что в схеме с диодом как в Сообщение # 27,  что без диода подавая на выход. Ток через диод не идёт. Если заряжать на вход Charge то всё Ок, зярядник входит в ошибку (как и должно быть), напруга 27V по RMS тестеру.

Вопрос: можно как-то оставить родную зарядку макиты? Кроме как перепайки зарядки на другие контакты (от термопары или термореле) - не вижу варианта.


Сообщение отредактировал fcq83963 - Воскресенье, 08.05.2022, 05:23
Anat78 Дата: Воскресенье, 08.05.2022, 07:15 | Сообщение # 63

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Цитата fcq83963 ()
Вопрос: можно как-то оставить родную зарядку макиты?
да конечно можно!


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
fcq83963 Дата: Воскресенье, 08.05.2022, 13:37 | Сообщение # 64

Пользователи

fcq83963

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
да конечно можно!
Спасибо за оперативный ответ!
Скажите пожалуйста, как это сделать? У меня, как писал я и товарищ ранее - при подключении на Discharge зарядка Makita DC1414T не отключается и продолжает заряжать, выше 13V даёт. Диод c Discharge  на Charge ничего не меняет.
Raf Дата: Понедельник, 16.05.2022, 18:53 | Сообщение # 65

Пользователи

Raf

Рядовой

  • Сообщений:6
  • Репутация:0±

Добрый день.
Подскажите, у кого-то был опыт переделки зарядки Dewalt DE 9118 с заменой сапрессора P6KE51A (D23)  на p6ke18a и работы с этим модулем?
Интересует, выдержит ли эта плата BMS напряжение зарядки


Сообщение отредактировал Raf - Понедельник, 16.05.2022, 19:14
Anat78 Дата: Понедельник, 16.05.2022, 22:40 | Сообщение # 66

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Выдержит

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Raf Дата: Среда, 13.07.2022, 18:26 | Сообщение # 67

Пользователи

Raf

Рядовой

  • Сообщений:6
  • Репутация:0±

Добрый день.
можно ли эту плату переделать на 2S перемычкой с 8.4V - 12.6V?
Anat78 Дата: Четверг, 14.07.2022, 10:40 | Сообщение # 68

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Да можно, но при низком заряде батареи транзисторы начнут сильно греться так как не будут полностью открываться

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
loki Дата: Воскресенье, 24.07.2022, 03:06 | Сообщение # 69

Пользователи

loki

Рядовой

  • Сообщений:2
  • Репутация:0±

Возможно ли подключить к данному BMS термодатчик?
Anat78 Дата: Воскресенье, 24.07.2022, 03:16 | Сообщение # 70

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

да конечно R30 на схеме

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Ram Дата: Понедельник, 25.07.2022, 14:40 | Сообщение # 71

Пользователи

Ram

Рядовой

  • Сообщений:16
  • Репутация:0±

Что-то не везёт мне с 60-амперниками, то пятаки для пайки отваливаются , то дорожки выгорают, а мосфетам ничего

Сообщение отредактировал Ram - Понедельник, 25.07.2022, 14:44
loki Дата: Понедельник, 25.07.2022, 16:51 | Сообщение # 72

Пользователи

loki

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
да конечно R30 на схеме
Спасибо
vladimirmokryj Дата: Понедельник, 17.10.2022, 10:55 | Сообщение # 73

Пользователи

vladimirmokryj

Рядовой

  • Сообщений:3
  • Репутация:0±

Здравствуйте, 2 вопроса:
1. После подключения резисторы на плате греются, достаточно сильно (палец долго не продержать - горячо). Я так понимаю, это идёт ток балансировки, и поскольку батарея у меня большая (80 ач), и разброс, соответственно, тоже может быть немаленьким, этот ток останавливаться в ближайшее время не собирается. Вопрос в том, должны ли они настолько сильно нагреваться при балансировке?

2. Зарядка работает только если подать напряжение на Discharge, на Charge напряжение, во-первых, меньше на 0,35В, а во-вторых, подача напряжения 13В ничего не даёт - зарядка не идёт. Это же не норма? Разряжать пробовал только с Discharge, проблемы с зарядкой обнаружил только когда разрядил до 10,33В. Разряжал лодочным электромотором, макс. потребление 30А.


Сообщение отредактировал vladimirmokryj - Понедельник, 17.10.2022, 11:00
Anat78 Дата: Понедельник, 17.10.2022, 12:55 | Сообщение # 74

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Цитата vladimirmokryj ()
После подключения резисторы на плате греются, достаточно сильно
или подключили не правильно или батареи заряжены более 4,2в
Цитата vladimirmokryj ()
Это же не норма?
что то подключено неправильно

или просто плата неисправная..


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vladimirmokryj Дата: Понедельник, 17.10.2022, 13:27 | Сообщение # 75

Пользователи

vladimirmokryj

Рядовой

  • Сообщений:3
  • Репутация:0±


Цитата
или подключили не правильно или батареи заряжены более 4,2в

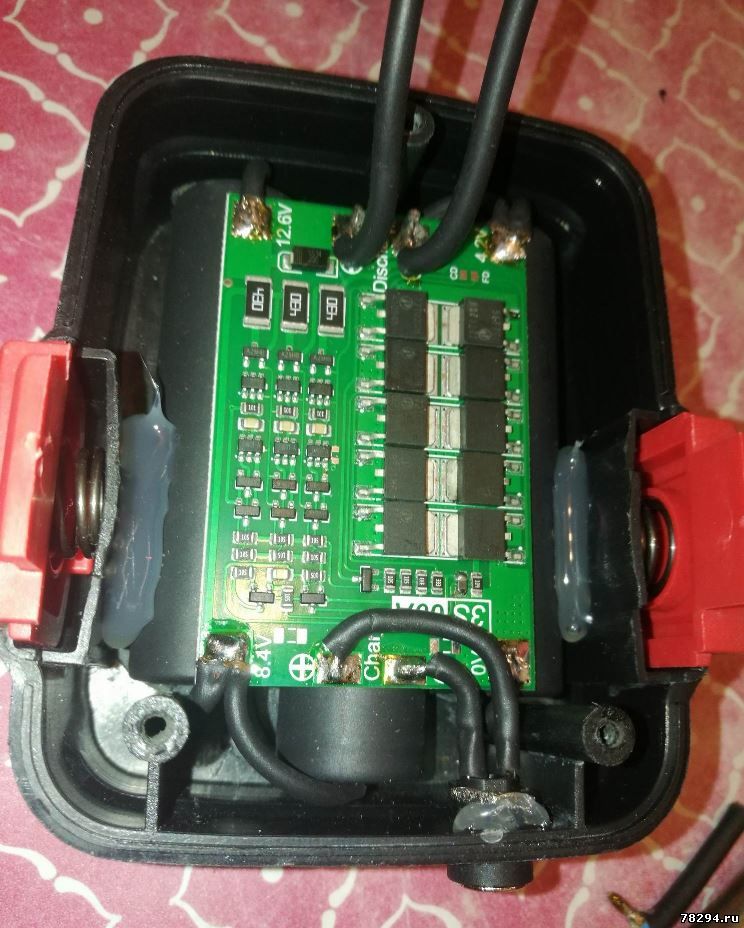

Да, 4,25 были. Но после того как покатались, корпус нагрелся тоже в том месте, где я плату расположил, а корпус это труба для наружной канализации, то есть нагреть воздух внутри и пластиковую стенку не так просто... То есть, это не просто слив лишнего напряжения, но и при наполовину разряженной батарее там тоже ток течёт. И, если можно, подскажите, какая температура нормальная для резисторов на этой плате?

Цитата
что то подключено неправильно
Правильно.


Цитата
или просто плата неисправная..
А с такой неисправностью ей можно продолжать пользоваться? То есть, если я буду заряжать с выхода, у меня с банками же не должно ничего случиться? Или надо проверять, чтоб не перезарядились каждый раз?
Anat78 Дата: Понедельник, 17.10.2022, 15:48 | Сообщение # 76

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Цитата vladimirmokryj ()
какая температура нормальная для резисторов на этой плате?
как и температура воздуха, меньше 4,15в они уже не работают

Цитата vladimirmokryj ()
ей можно продолжать пользоваться?
нет убьет батарею разрядив полностью через балансировочные резисторы


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vladimirmokryj Дата: Вторник, 18.10.2022, 06:26 | Сообщение # 77

Пользователи

vladimirmokryj

Рядовой

  • Сообщений:3
  • Репутация:0±


Цитата
нет убьет батарею разрядив полностью
Спасибо за ответ. Тогда я заряжу сейчас до 12,45, после этого буду каждые 5 часов проверять напряжение. Если будет падать, то сниму, конечно.
vt12 Дата: Пятница, 16.12.2022, 23:08 | Сообщение # 78

Пользователи

vt12

Рядовой

  • Сообщений:1
  • Репутация:0±

Была такая же проблема, не заряжалась батарея через вход заряда. Обнаружилось, что два транзистора верхней DW-01 пробиты.После замены все работает. Обращаю внимание, что транзисторы в таком BMS как на первой странице (с балансировкой 100мА) - Р-канальные полевики. Соответственно резисторов между  DW-01 и транзисторами нет, просто так биполяры не поставить.
sadkid Дата: Воскресенье, 29.01.2023, 16:08 | Сообщение # 79

Пользователи

sadkid

Рядовой

  • Сообщений:1
  • Репутация:0±

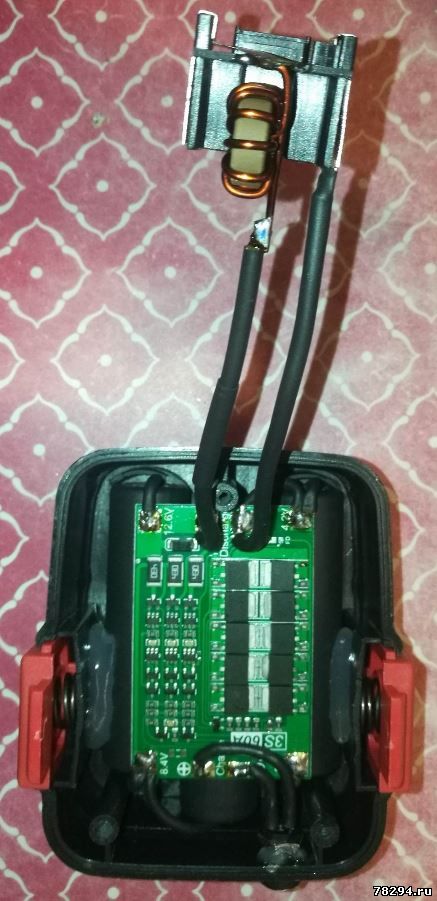

Шуруповерт НYUNDАI A1201, BMS 3S 60A с раздельными контактами разряд-заряд. Аналогичная проблема, как у всех, при плавном пуске BMS уходит в защиту. Пробовал, как автор рекомендовал, заменять конденсатор защиты от 10mkF до 1000mkF, результата никакого не дало. Решением было впаять дроссель в разрыв питающего провода (дроссель ферритовое колечко с ~20 витками обмоточного провода 1.25мм диаметром).  Всем удачи! smok







Сообщение отредактировал sadkid - Воскресенье, 29.01.2023, 16:10
m89139158466 Дата: Вторник, 27.06.2023, 12:05 | Сообщение # 80

Пользователи

m89139158466

Рядовой

  • Сообщений:5
  • Репутация:0±

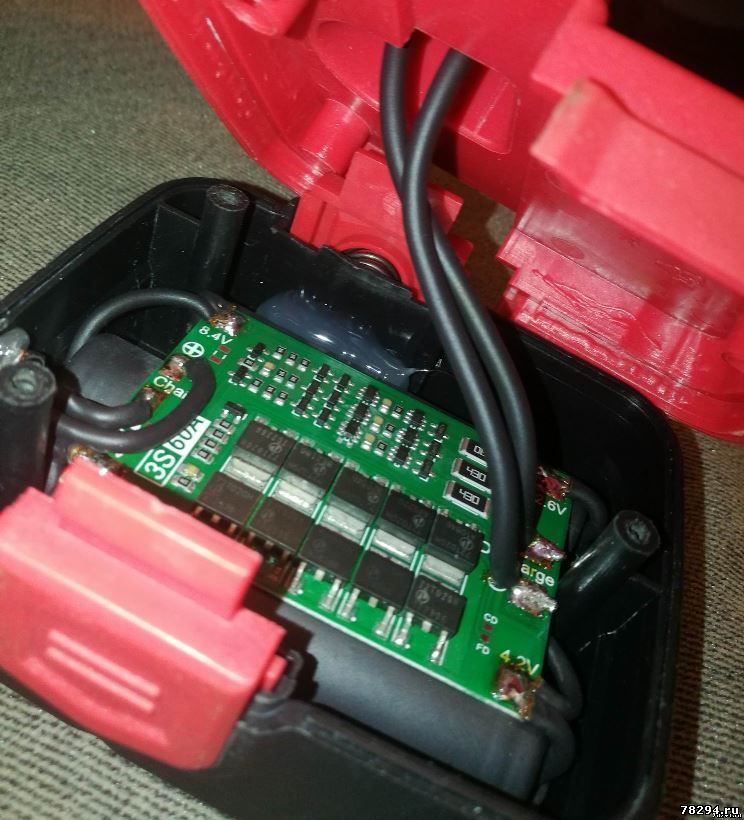

Запаял 3S в AEG1214G, аккумы были заряжены до 4,2. Проблем со стартом нет, крутит хорошо. Решил попробовать ничего не меня зарядить от родной зарядки AL1214G, зарядка заряжает, но не останавливается, в результате через полчаса на выходе сборки 13,26В, на банках - по 4,4. Добавление диода Шоттке по схеме из 27го сообщения спасет?
Anat78 Дата: Вторник, 27.06.2023, 12:59 | Сообщение # 81

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

плата на 60а не подходит для использования с родными зарядными без переделки

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
m89139158466 Дата: Вторник, 27.06.2023, 14:26 | Сообщение # 82

Пользователи

m89139158466

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
плата на 60а не подходит для использования с родными зарядными без переделки
а какую под родное зарядное порекомендуете?
Anat78 Дата: Вторник, 27.06.2023, 16:15 | Сообщение # 83

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

5s 100S в режиме 3S
http://www.78294.ru/forum/23-779-1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
m89139158466 Дата: Суббота, 01.07.2023, 23:04 | Сообщение # 84

Пользователи

m89139158466

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
5s 100S в режиме 3S
купил, собрал, родная зарядка батарею считает мертвой - мигают оба диода. Элементы предварительно не заряжал, на клеммах 10,9В - может поэтому?
Anat78 Дата: Суббота, 01.07.2023, 23:06 | Сообщение # 85

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Проверьте правильность подключения

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
m89139158466 Дата: Воскресенье, 02.07.2023, 08:27 | Сообщение # 86

Пользователи

m89139158466

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
Проверьте правильность подключения
вроде правильно


Сообщение отредактировал m89139158466 - Воскресенье, 02.07.2023, 08:29
Anat78 Дата: Воскресенье, 02.07.2023, 09:18 | Сообщение # 87

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Поставьте правильно перемычку 3S
http://www.78294.ru/forum/23-779-1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
m89139158466 Дата: Воскресенье, 02.07.2023, 09:40 | Сообщение # 88

Пользователи

m89139158466

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
Поставьте правильно перемычку 3S

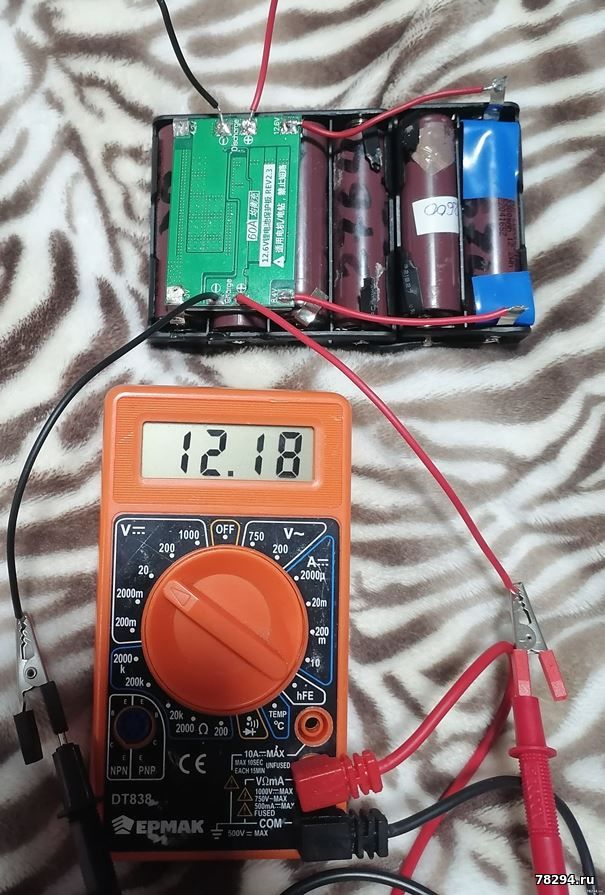

спасибо, вроде получилось. при включении на клеммах 11,76, зарядка показывает работу. Посмотрим что дальше.
Дошла до 12,11 и остановилась. Так должно быть?


Сообщение отредактировал m89139158466 - Воскресенье, 02.07.2023, 10:18
Anat78 Дата: Воскресенье, 02.07.2023, 12:41 | Сообщение # 89

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

смотря что показывают лампочки на бмс, должен заряжать до 12,5в

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
alexxxtmb Дата: Суббота, 13.01.2024, 01:10 | Сообщение # 90

Пользователи

alexxxtmb

Рядовой

  • Сообщений:2
  • Репутация:0±

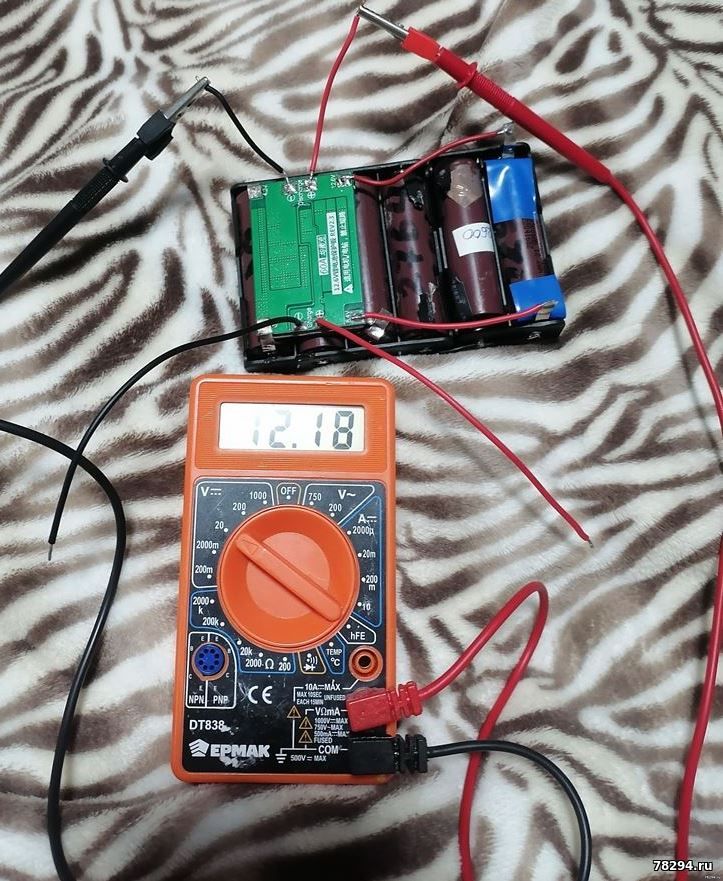

Доброго времени суток!Подскажите, пожалуйста, а это нормальное поведение платы?
Зарядку подключить не решаюсь, т.к. первая мысль, которая возникла:" Раз плата с раздельными выходами, значит такого быть не должно.





Надеюсь, я ошибаюсь.
Столкнулся с ней непосредственно при сборке впервые (IMax в расчет не беру, я им пользовался, но на собирал/разбирал)


Сообщение отредактировал alexxxtmb - Суббота, 13.01.2024, 01:11
