Anat78 Дата: Четверг, 09.01.2020, 15:21 | Сообщение # 21

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

Цитата evkormin ()
И это, похоже, чистый балансир
да просто балансир znld-dj-eta3000-4s-jh
Вот все подробно со схемой http://www.78294.ru/forum/23-803-1

перенос так же за счет конденсаторов и индуктивностей на частоте 1МГц


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evkormin Дата: Пятница, 10.01.2020, 19:10 | Сообщение # 22

Пользователи

evkormin

Рядовой

  • Сообщений:21
  • Репутация:0±

Цитата Anat78 ()
Вот все подробно со схемой http://www.78294.ru/forum/23-803-1
Спасибо! Всё понятно, кроме одного: почему по этой технологии не делают полноценные BMS с контролем заряда - разряда? Дело, думаю, не в цене, поскольку и обычные на сегодня BMS, стоили дорого, когда появились. Нет в этой схеме ничего особо дорого. Может какие - то патентные дела?
Теперь о моём исследовании: я его пока закончил. Прогнал три цикла заряда - разряда с током заряда 1,3А и разрядом на 9 Ом, т.е. током 1,14 - 1,4А с автоматическим отключением режимов. Результаты во всех циклах примерно одинаковы:
Заряд до прекращения балансировки после окончания заряда:
12,3 / 4,08 / 4,09 / 4,18
Напряжение на 3-й банке поднимется до 4,25 В. По-видимому, по ней и срабатывает защита.
Порог включения/выключения балансировки ~4,18 В. Порог срабатывания защиты  ~4,25 В.  После отключения заряда балансировка остаётся включенной до падения напряжения до порога ~4,18 В.
Разряд        10,3 / 3,43 / 3,42 / 3,45
Защита срабатывает по 1-й или 2-й банке.
Вроде, балансировка работает. Теперь надо будет посмотреть на большом количестве рабочих циклов с рабочими токами.
Есть неясности:
1. большой разброс характеристик  банок из одной партии, в частности - третьей. Она вообще ведёт странно: на одних и тех же токах заряжается быстрее (меньше ёмкость?), а разряжается медленнее (больше ёмкость). Что-то с технологией. Но как разные банки собирают в батареи? Вроде говорилось, что именно идентичность банок позволяет работать большим сборкам, в том числе параллельным.
2. Несоответствие параметра Over discharge protection voltage 2.5 В тому, что получил я 3,5В. В чём дело? Может напряжение быстро проваливается?


Сообщение отредактировал evkormin - Пятница, 10.01.2020, 19:41
Anat78 Дата: Суббота, 11.01.2020, 14:15 | Сообщение # 23

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

Цитата evkormin ()
почему по этой технологии не делают полноценные BMS с контролем заряда - разряда?

дороже smile чуть чуть но дороже ведь и размеры платы будут больше чуть чуть

Цитата evkormin ()
третьей
внутреннее сопротивление большое и емкость другая

Цитата evkormin ()
Но как разные банки собирают в батареи?
запрещено

Цитата evkormin ()
Может напряжение быстро проваливается?
если одна из батарей плохая то отключится раньше


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
midnighterprk Дата: Среда, 22.01.2020, 09:33 | Сообщение # 24

Пользователи

midnighterprk

Рядовой

  • Сообщений:6
  • Репутация:0±

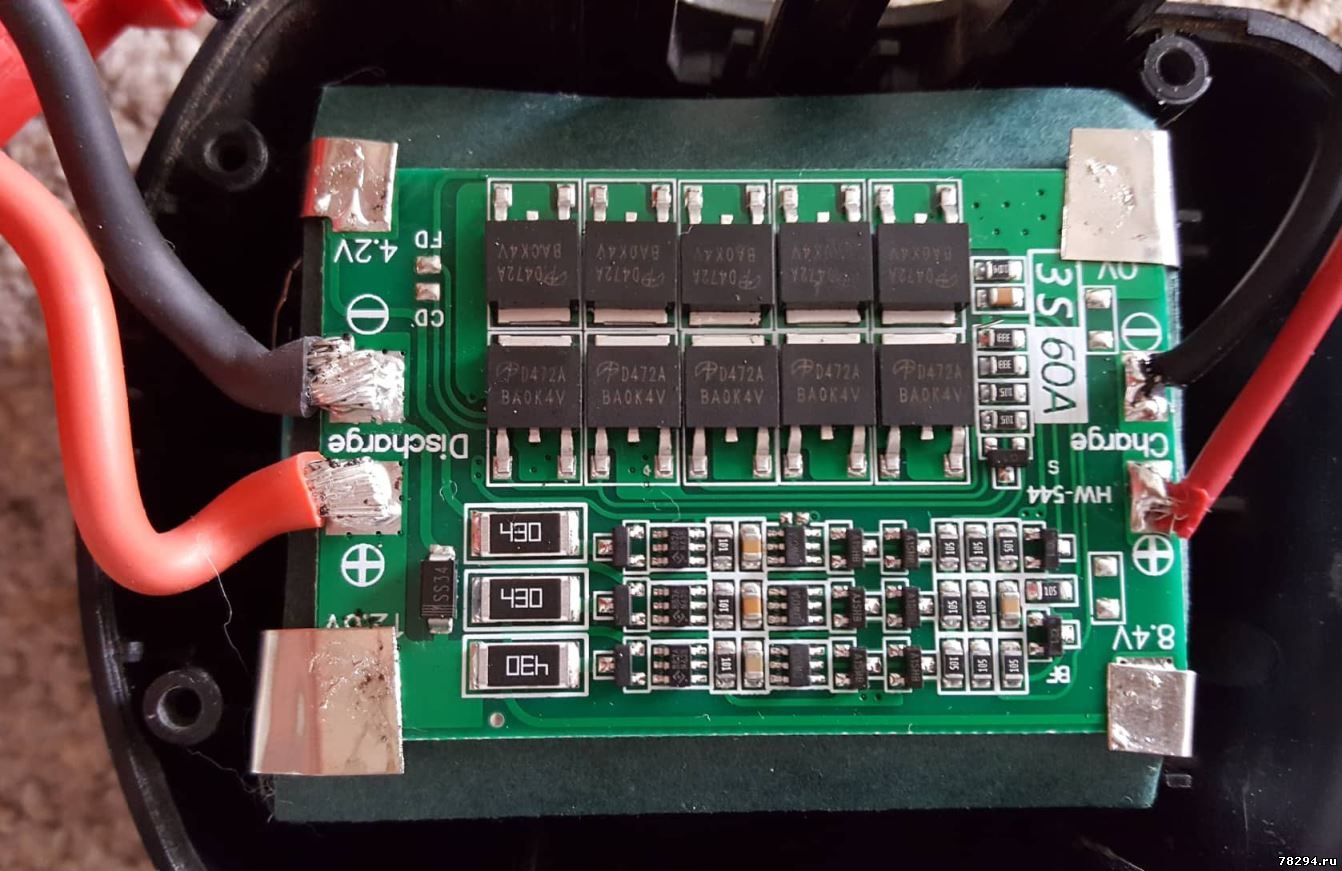

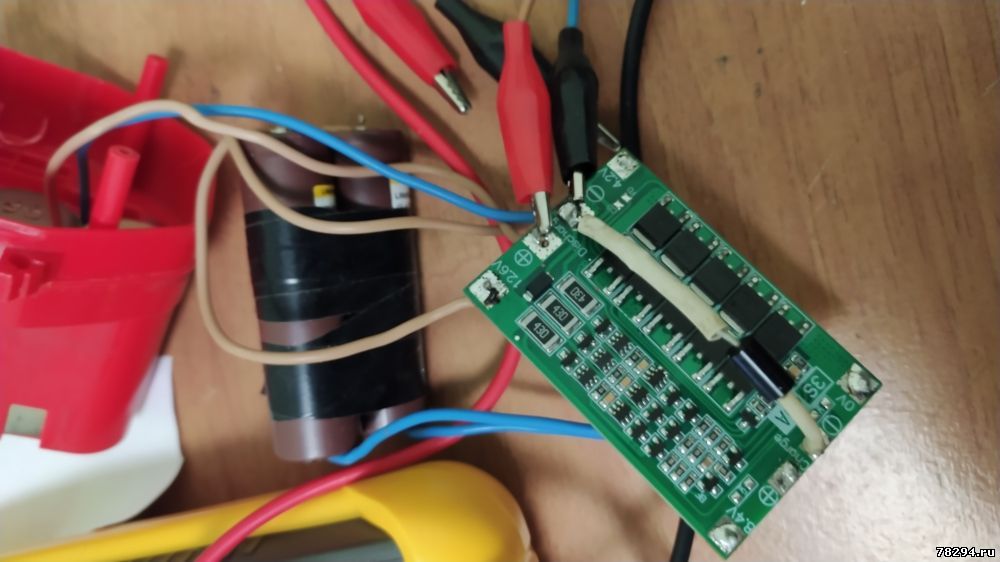

Собираю вот такую сборку. Какой максимальный ток заряда можно подавать через эту bms ? И подскажите можно на 3s60a входы заряда и нагрузки использовать одни контакты - не охото делать 2 штекера



До этого использовал 4s для других целей. Сгорели мосфеты при срабатывания защиты по разряду.
На этой плате нет таких проблем ?


Сообщение отредактировал midnighterprk - Среда, 22.01.2020, 09:36
Anat78 Дата: Среда, 22.01.2020, 10:33 | Сообщение # 25

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

Цитата midnighterprk ()
Какой максимальный ток заряда можно подавать через эту bms
15 ампер с радиатором на транзисторах
Цитата midnighterprk ()
входы заряда и нагрузки использовать одни контакты
можно но не желательно
Цитата midnighterprk ()
Сгорели мосфеты при срабатывания защиты по разряду.
по разряду или по КЗ? при КЗ да сгорают транзисторы smile


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
midnighterprk Дата: Среда, 22.01.2020, 10:40 | Сообщение # 26

Пользователи

midnighterprk

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
входы заряда и нагрузки использовать одни контакты
можно но не желательно

Какие использовать ? Заряда или нагрузки ?
Anat78 Дата: Среда, 22.01.2020, 10:53 | Сообщение # 27

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

Если соединить через диод шотки, то будет один
Функции защиты будут работать так же как прежде



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dshyrreg Дата: Понедельник, 27.01.2020, 17:37 | Сообщение # 28

Пользователи

dshyrreg

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата Anat78 ()
Если соединить через диод шотки, то будет один
     А если через обычный диод подключить? Почему именно шотки?
Anat78 Дата: Понедельник, 27.01.2020, 18:45 | Сообщение # 29

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

У диода шотки меньше падение напряжения просто

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evkormin Дата: Пятница, 31.01.2020, 12:45 | Сообщение # 30

Пользователи

evkormin

Рядовой

  • Сообщений:21
  • Репутация:0±

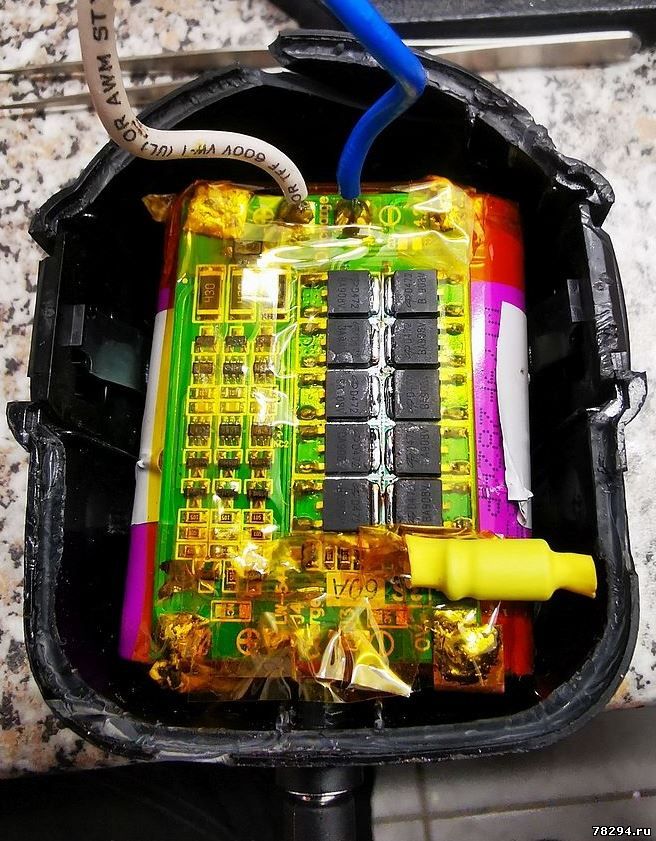

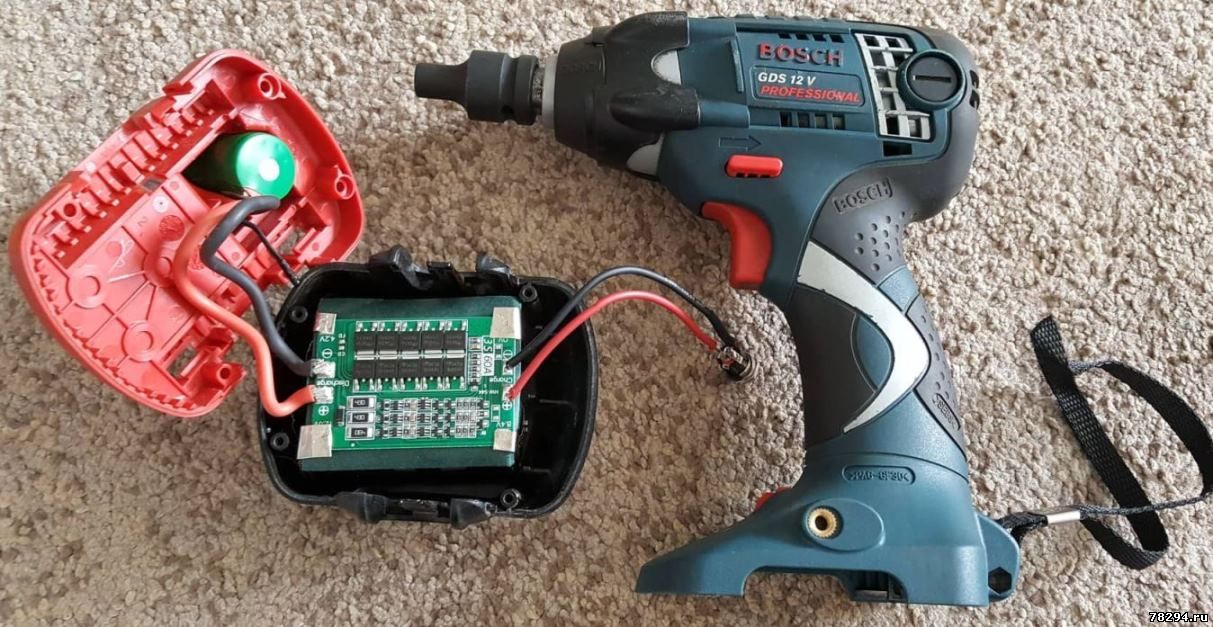

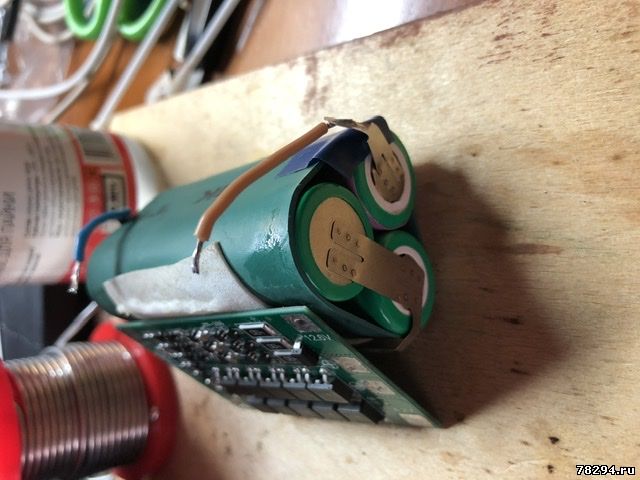

Наконец собрал батарею для BLACK@DECKER BL96VK на литии. Установил 3 элемента 18650 c платой BMS 3S60A. Внутри батарея выглядит так

Виден бипер, использовавшийся при разработке, и индикатор, подключенный через разъём, который входит в комплект батареи. Бипер подключен параллельно резистору
балансировки аккумулятора, который заряжается наиболее быстро.
Для того, чтобы три батареи поместились в корпус пришлось в нём демонтировать все внутренние перегородки и одно боковое посадочное место для самореза
Вид без бипера

Заряд осуществляется через Jack 5,5/2,1. Ток заряда 1.3А в штатном режиме. Для "настоящей" балансировки батареи осуществляется длительный дозаряд батареи током 90мА.
За ночь напряжения на элементах выравниваются на значении около 4,17В, что соответствует практически полному заряду. Использую зарядку на 16,8 В, которая для меня является унифицированной для 3S и 4S батарей.

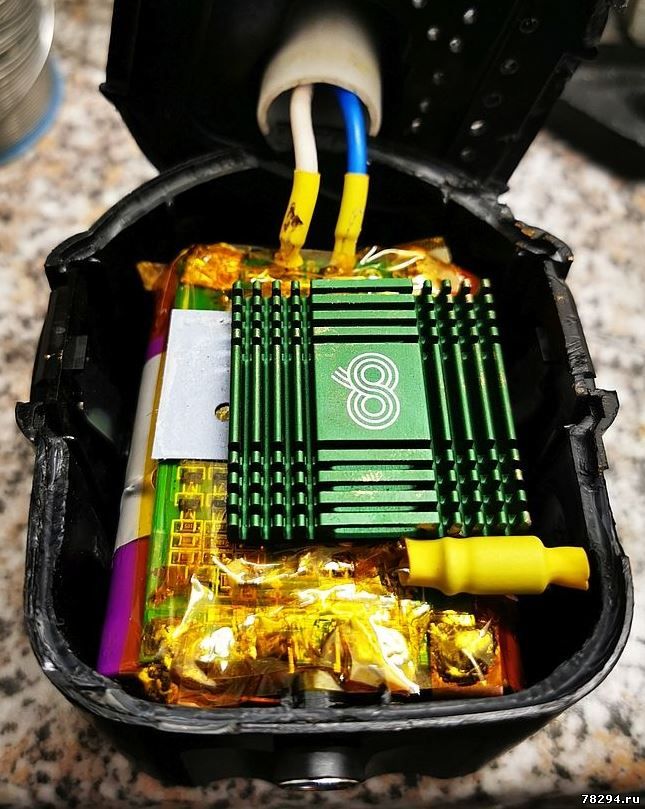

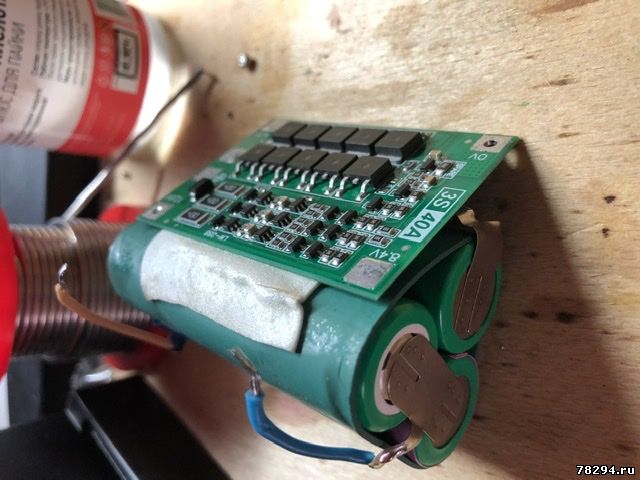

Внутренности без "лишних" элементов

Вид в собранном состоянии



Сообщение отредактировал evkormin - Пятница, 31.01.2020, 12:50
Scorpion-S Дата: Среда, 16.09.2020, 11:06 | Сообщение # 31

Пользователи

Scorpion-S

Рядовой

  • Сообщений:1
  • Репутация:0±

Доброго времени суток ! После сборки батареи , на базе BMS  3S 60А  , шурик не хачет стартовать . Не стартует при медленном пуске и не стартует при резком нажатии кнопки . Получается запустить только так : отключаю батарею от шурика ,  нажимаю кнопку до упора, подключаю батарею, шурик стартует на максималку. Отпускаю кнопку , опять нажимаю , шурик не стартует .  Куда копать ? Как можно вылечить ?
Anat78 Дата: Среда, 16.09.2020, 22:03 | Сообщение # 32

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

Какой шурик? какие элементы 18650?

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
necro_deluxe05 Дата: Понедельник, 05.10.2020, 09:55 | Сообщение # 33

Пользователи

necro_deluxe05

Рядовой

  • Сообщений:10
  • Репутация:0±



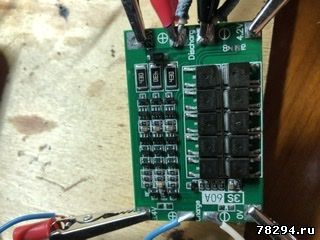

У меня также есть вышеупомянутый BMS3s60Arev2.3, и со мной нельзя запускать аккумуляторную отвертку медленно, возможна только полная мощность.
Моя BMS выглядит так же, но у меня нет резистора на плате, и, кажется, есть несколько вариантов.

Аккумуляторы LG 3s2p

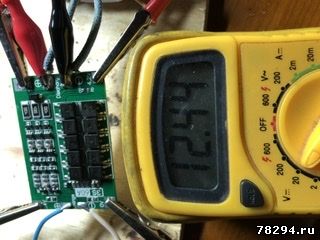

Полностью заряженный 12,5 В

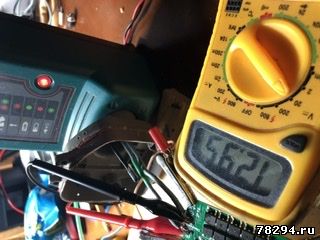

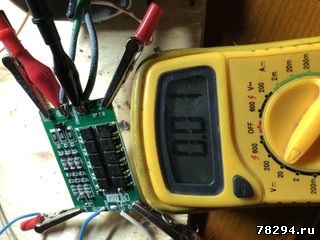

Проблема в том, что любой контроллер мгновенно прерывает подачу питания при включении аккумуляторной отвертки.
Если вы подаете полную мощность, он работает, но вы не можете замедлить работу на полной мощности, потому что BMS отключается.
Кто-нибудь знает где на плате мониторинг за соломинкой?

Заранее спасибо.
Найдите свой форум, если я не говорю по-русски.


Сообщение отредактировал necro_deluxe05 - Понедельник, 05.10.2020, 09:57
Anat78 Дата: Понедельник, 05.10.2020, 10:23 | Сообщение # 34

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

Простой увеличить емкость конденсатора, который стоит возле BF

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
necro_deluxe05 Дата: Понедельник, 05.10.2020, 22:19 | Сообщение # 35

Пользователи

necro_deluxe05

Рядовой

  • Сообщений:10
  • Репутация:0±

Danke für den Tipp.

Habe den Kondensator gemessen, er hat 46nf, habe dann noch mal 3 Kondensatoren mit je 100nf daraufgelötet also insgesammt so um die 360nf.
Leider bringt das nicht den gewünschten effekt, Akkuschrauber geht nur in Schnell aber nicht in langsam.

Meine Platine hat den Wiederstand da bei BF nicht, NC1 könnte es etwas damit zu tun haben noch, weil 360nf sollten doch reichen.
Anat78 Дата: Понедельник, 05.10.2020, 22:32 | Сообщение # 36

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

начинать надо от 10мкф

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
necro_deluxe05 Дата: Среда, 07.10.2020, 19:55 | Сообщение # 37

Пользователи

necro_deluxe05

Рядовой

  • Сообщений:10
  • Репутация:0±

Habe jetzt mal einen Kondensator bei einem anderem angeschlossen, bei dem oben bei BF änderte sich nichts.

Jetzt läuft perfekt.

necro_deluxe05 Дата: Суббота, 10.10.2020, 11:55 | Сообщение # 38

Пользователи

necro_deluxe05

Рядовой

  • Сообщений:10
  • Репутация:0±

Hallo,

mein BMS ist jetzt leider durchgebrannt.
Ein Mosfet hat angefangen auszubrennen.

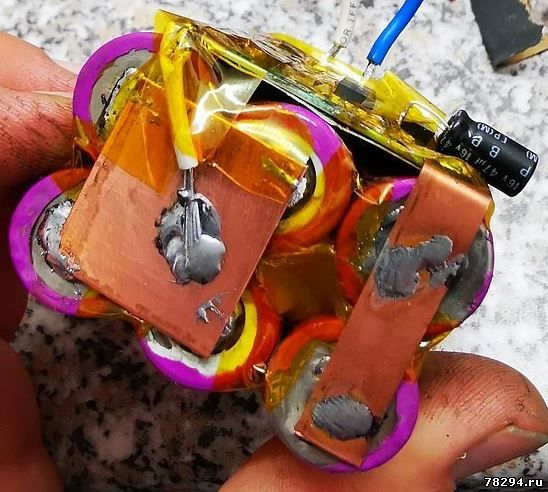

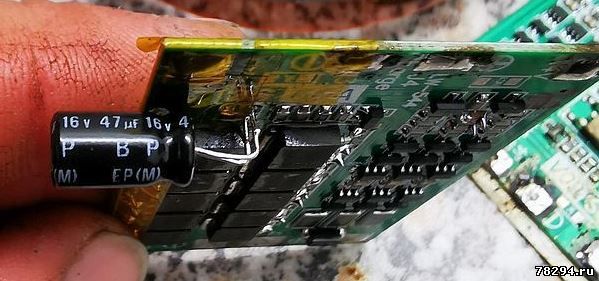

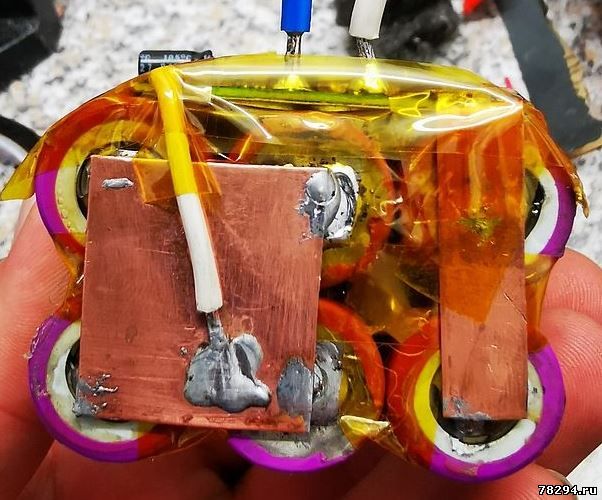

Habe wegen Platzmangel den 47uf Kondensator gegen einen kleineren 22uf getauscht.
Ab da wurden die Mosfets sovort bei benutzung des Akkuschraubers sehr heiß und das BMS hat angefangen zu qualmen.

Ich verstehe den zusammenhang nicht wieso nur weil ich den Kondensator jetzt kleiner gemacht habe die Mosfets angefangen haben zu brennen.

Anat78 hast du dafür eine erklärung ?

Ich schicke spähter mal Fotos.
Anat78 Дата: Суббота, 10.10.2020, 12:29 | Сообщение # 39

Администраторы

Anat78

Лейтенант

  • Сообщений:2857
  • Репутация:13±
Anat78

Электролиты паять не желательно, надо соблюдать полярность, вот и сгорело все

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
necro_deluxe05 Дата: Воскресенье, 11.10.2020, 16:41 | Сообщение # 40

Пользователи

necro_deluxe05

Рядовой

  • Сообщений:10
  • Репутация:0±

Hi,

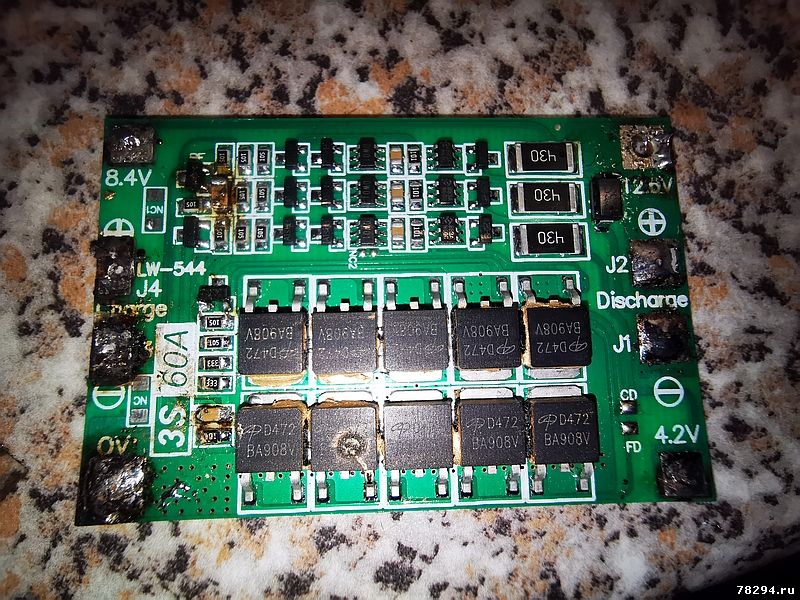

habe das Bms jetzt ausgelötet und sauber gemacht.

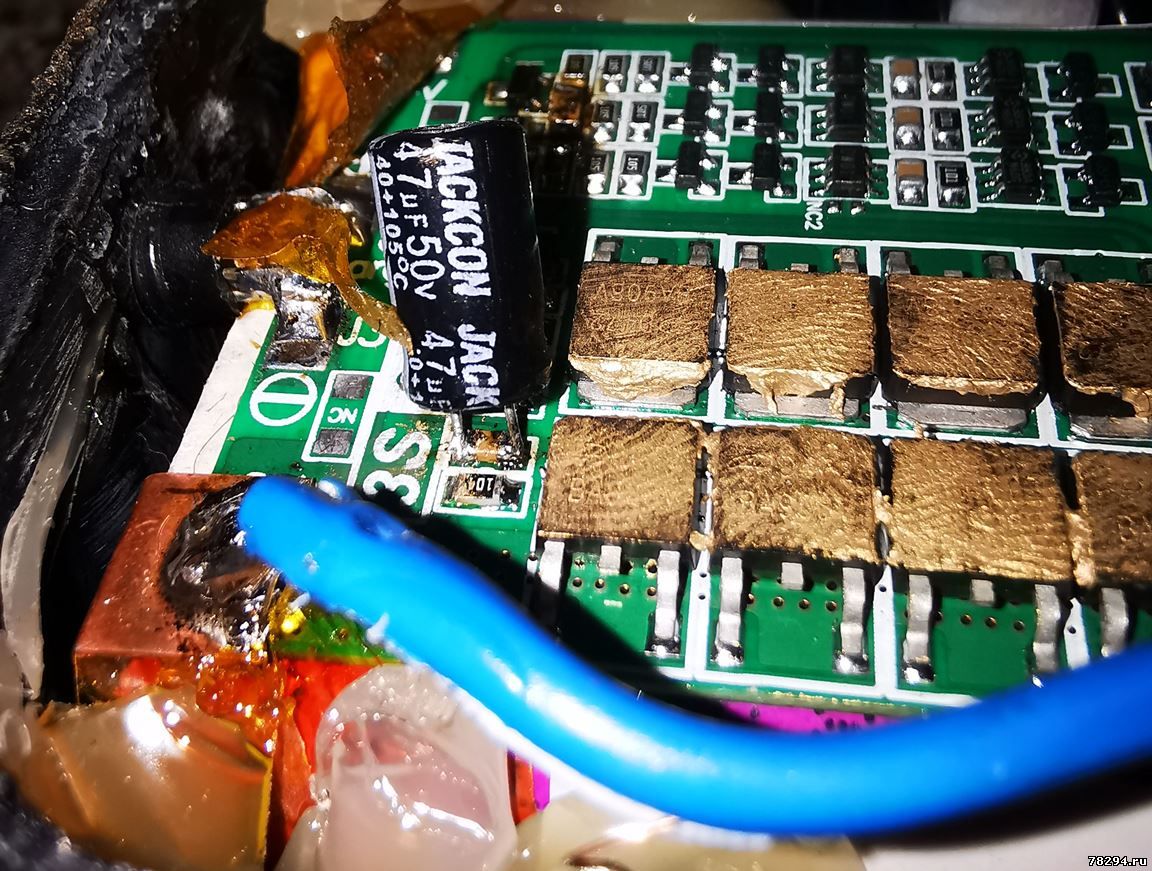

man sieht deutlich das ein Mosfet durchgebrannt ist.
man sollte nichts kleiner als 47uF nehmen um die Überlastabschaltung besser zu machen, sonst passiert das.


Durch das wechseln von 47uF auf 22uF haben die Mosfets denke ich angefangen zu stark zu schwingen so das der schwächste durchgebrannt ist.

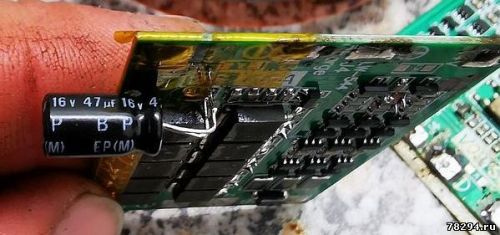

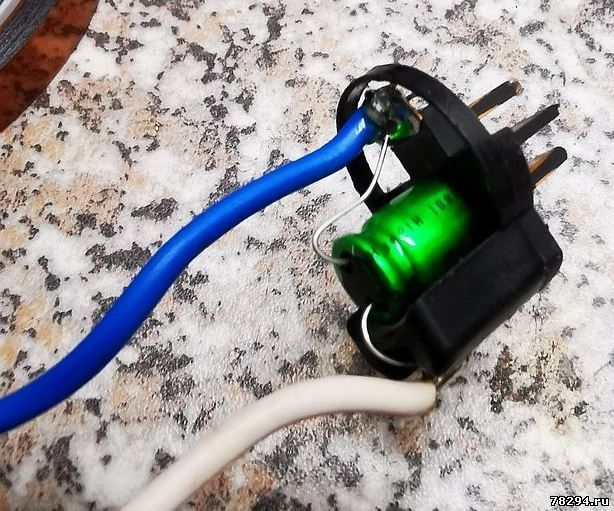

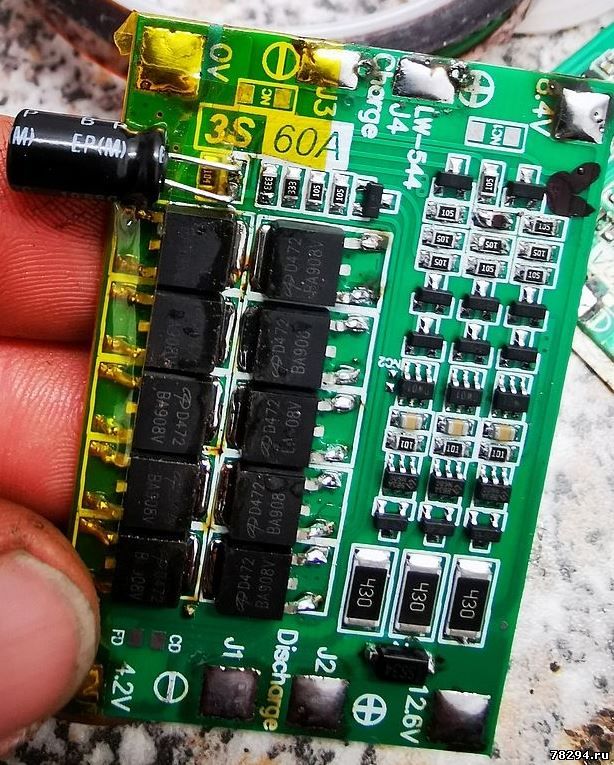

Habe jetzt ein neues Bord genommen und einen Bipolaren 47uF angelötet, seid dem klapt alles gut, Akkuschrauber hat Power auch in niedrigen drehzahlen.
