Пылесос Bosch BBHL21435 и BBHF214 ремонт
|
|
Anat78
|
Дата: Суббота, 15.10.2022, 20:35 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7079
- Репутация:59±
|

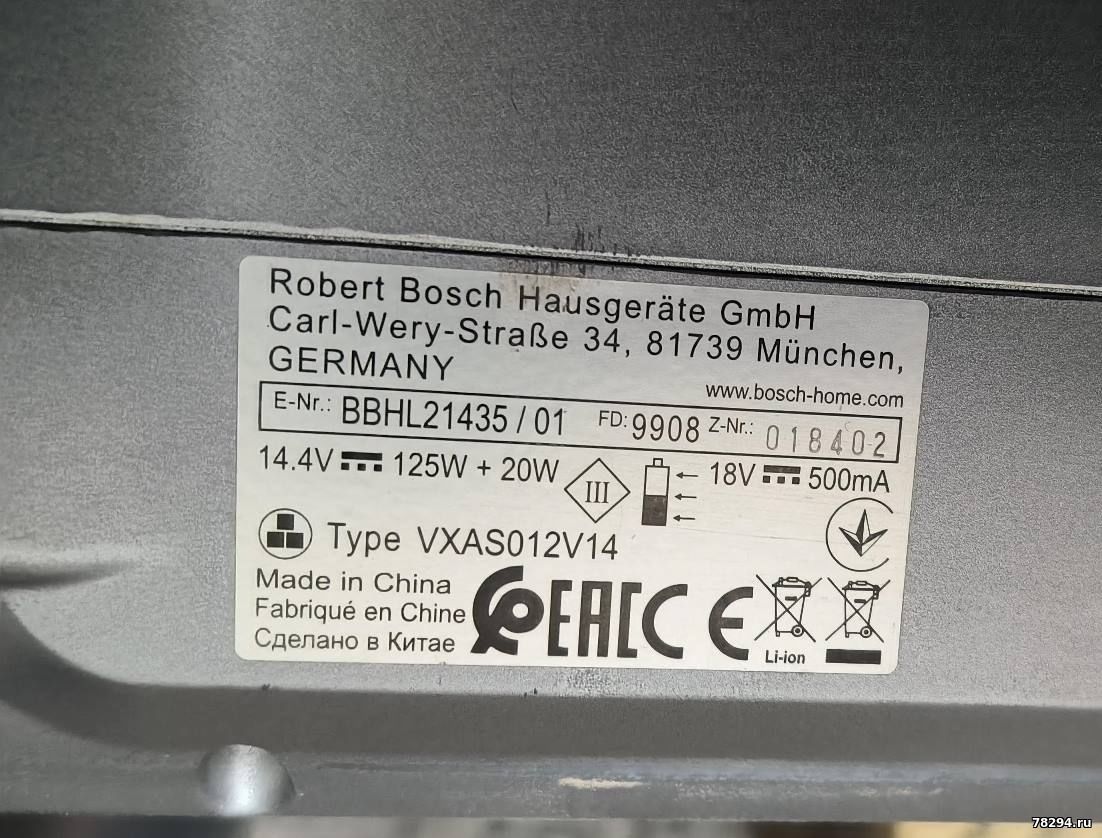

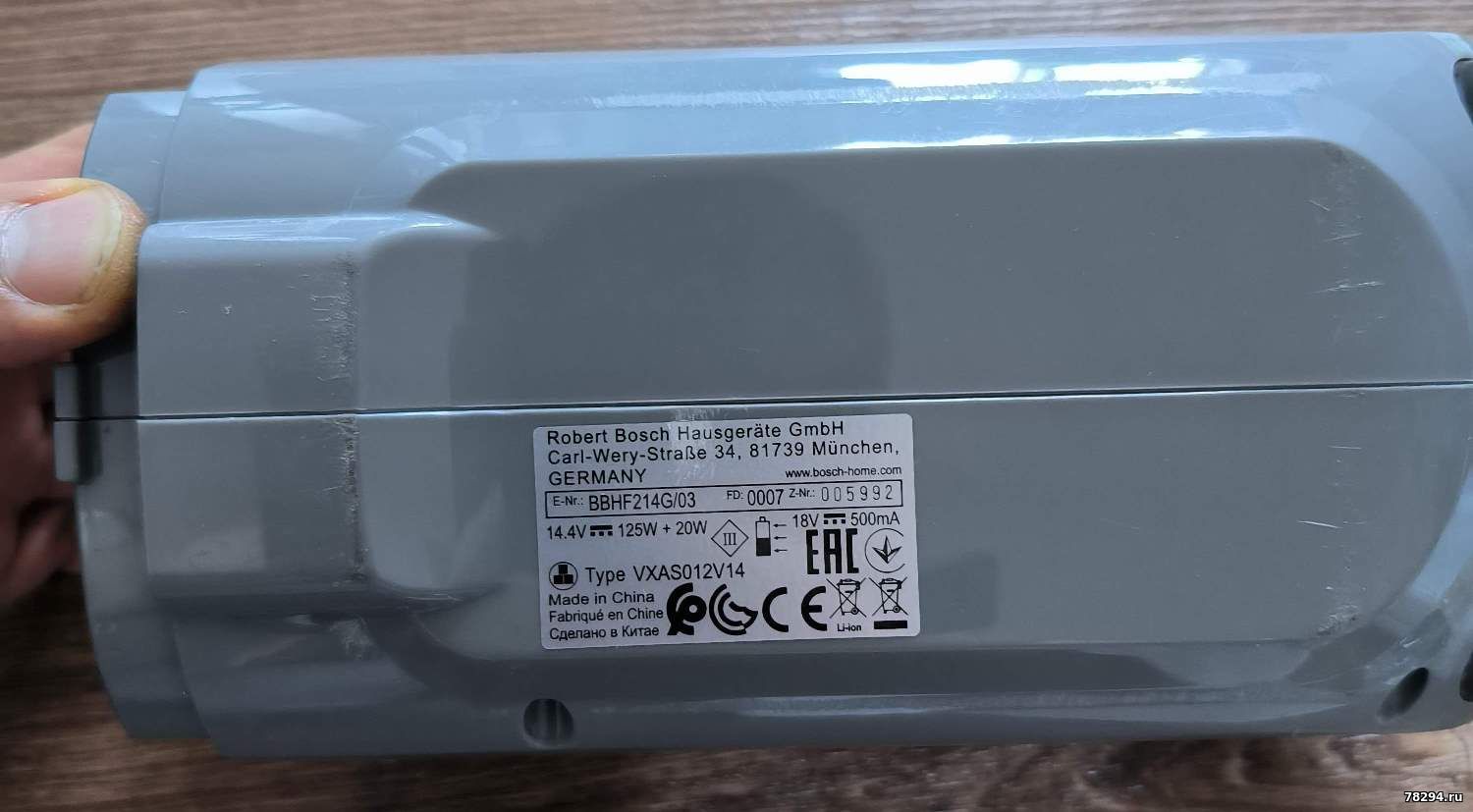

Пылесос Bosch BBHL21435, BBHL21435/01,BBHF214G/01, BBH214LB/01,BBH2P14L/01, BBHF214R/01 ремонт

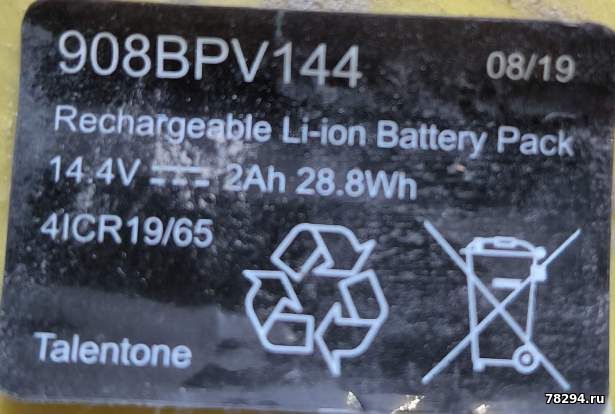

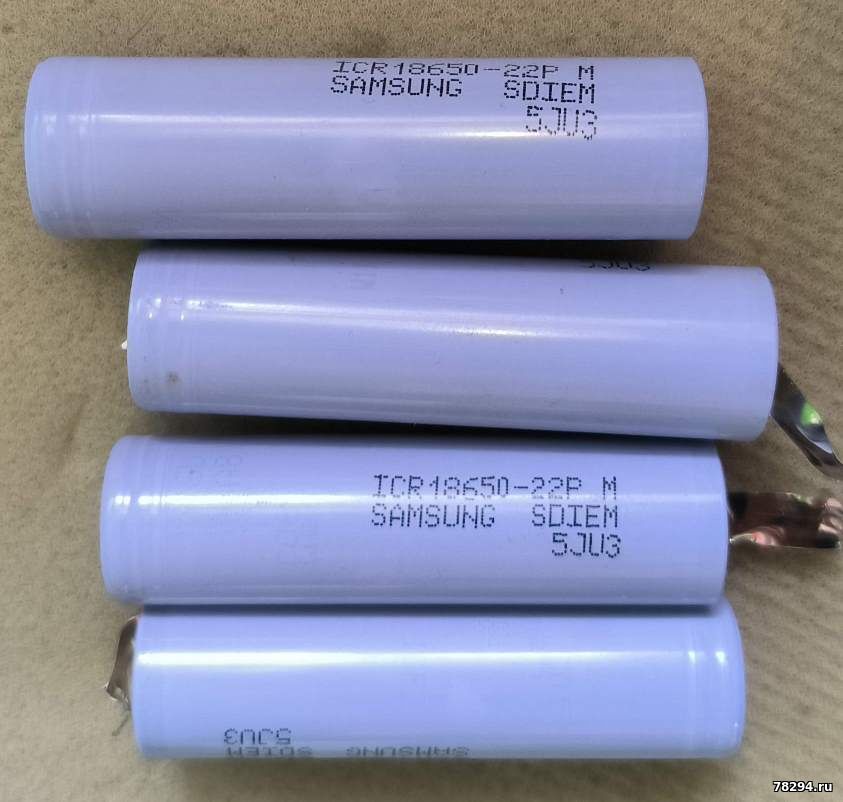

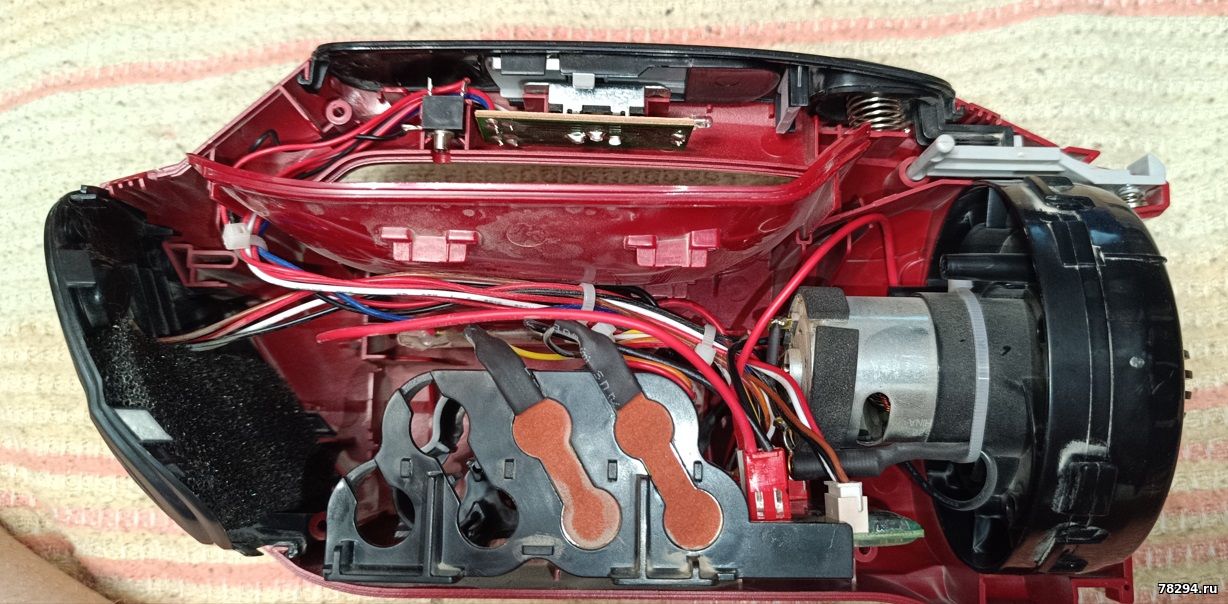

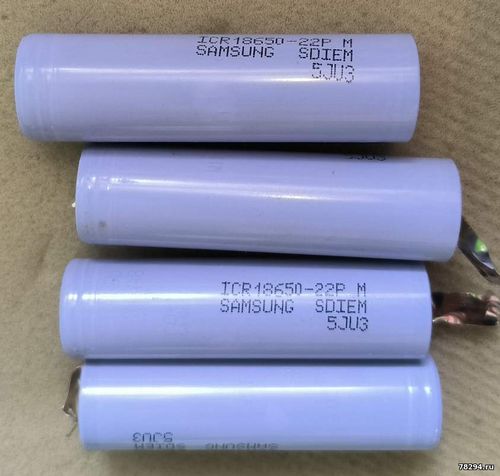

Замена акб очень простая, новая батарея на 14,4 2,6 ач - 1450р отправлю хоть куда по России: Купить можно здесь: https://www.avito.ru/serov....4887428
Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428 По всем вопросам обращайтесь ко мне на почту 78294@mail.ru Помогу с переделкой зарядных или переделаю любое зарядное от 300р. Переделаю аккумуляторы на литиевые элементы от 1000р. Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
maukinv
|
Дата: Среда, 12.07.2023, 00:54 | Сообщение # 2
|
|

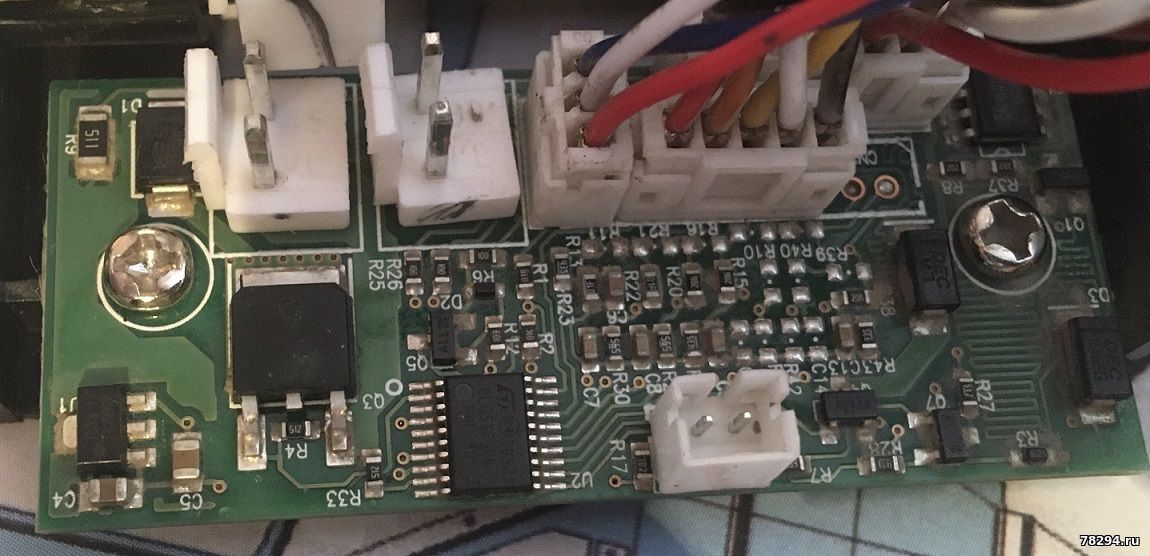

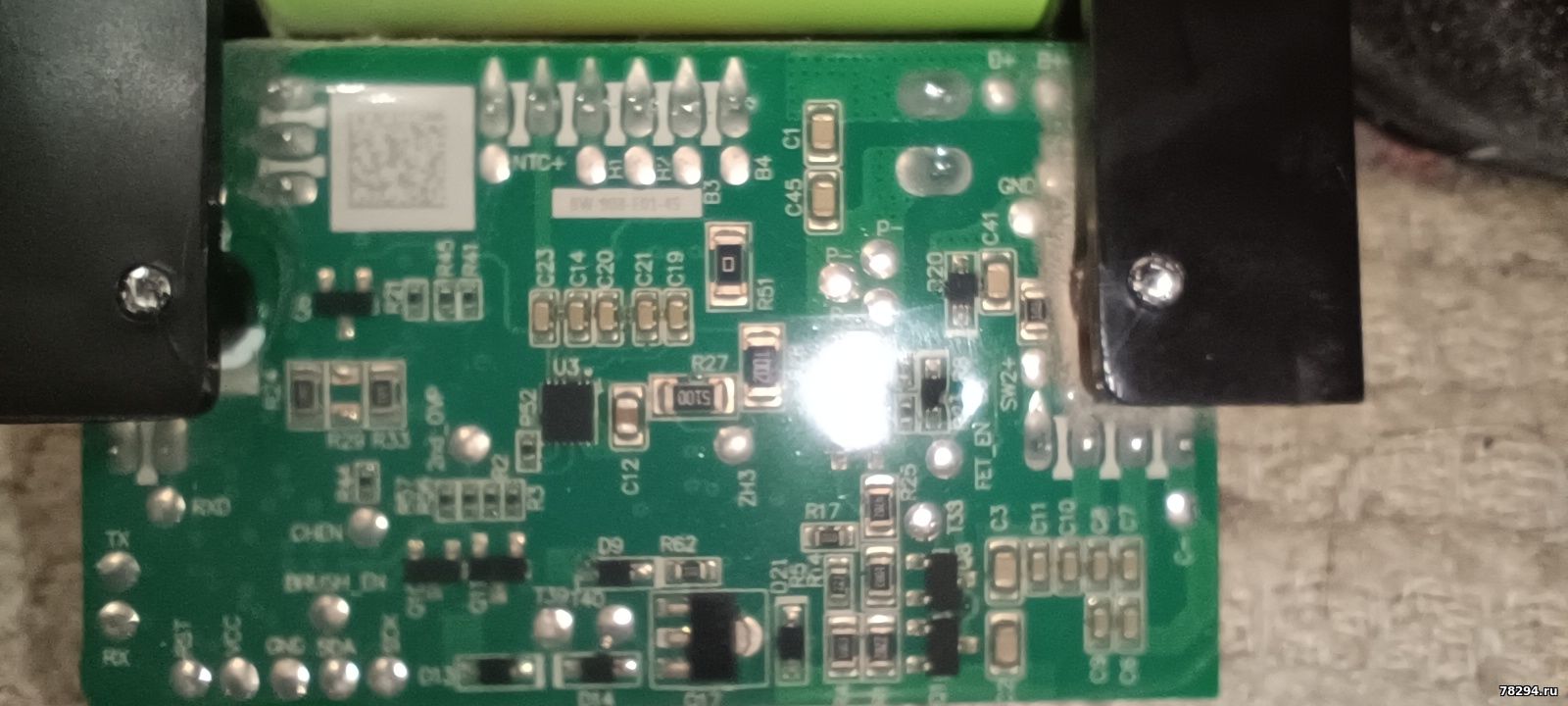

Доброго времени суток. Заменил в Bosch BBHL21435/01 аккумуляторы, но пылесос не включается. Есть подозрение на то что контроллер залочился. Есть ли прошивка? Напряжения на плате присутствуют все. Контроллер STM 8l051f3p6. Может быть есть какие то другие секреты? Если прошивку не найду переделаю на отдельный плату BMC и тупо реле по кнопке. Такой вариант норм? Пылесос то не плохой.
|
|
|
|
Anat78
|
Дата: Среда, 12.07.2023, 07:13 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7079
- Репутация:59±
|
В этом пылесосе контроллер не блокируется, проверьте что правильно все подключено Да можете напрямую просто, жаль что плавного пуска не будет
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
maukinv
|
Дата: Четверг, 13.07.2023, 21:43 | Сообщение # 4
|
|
В общем начал замерять все еще раз при подключенном аккуме. На линейном стабе на выходе ничего нет. Проверил на выходе сопротивление - 3 ома. Сдул его , и конденсатор по выходу. Все равно на ногах питания контроллера 3 ома. Походу накрылся контроллер. Еще хотел спросить что за гнездо под ручкой ? Которое на плате, походу подключается к разъему JIG. По поводу плавного пуска, поидее можно поставить на али такое есть вместо реле Добавлено (16.07.2023, 17:04) --------------------------------------------- Если есть возможность достать прошивку с этой платы, был бы очень признателен. Поменять и перепрошить на плате контроллер пара пустяков. Он не дорогой.
Сообщение отредактировал maukinv - Четверг, 13.07.2023, 22:57 |
|
|
|
|
Anat78
|
Дата: Пятница, 21.06.2024, 11:40 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7079
- Репутация:59±
|
Еще один сделал пылесос на 3ач теперь, чтобы дольше работал
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
junigobi
|
Дата: Вторник, 16.07.2024, 19:24 | Сообщение # 7
|
|
Приветствую. У старого пылесоса Bosch BBHF214R засорилась турбощётка и заклинила в конце-концов. Я полностью почистил её и проверил на работоспособность, прозванивается и крутиться при подачи напряжения от иного источника. Потом проверил напряжение на контакте с которого идёт плюс к моторчику при включении пылесоса, но там я не обнаружил напряжения тестером. Далее обнаружил под ручкой странный контакт под замыкание острым предметом, могу ошибаться, может интерфейс какой. Подумал что это сброс на случай срабатывания защиты от заклинивания моторчика турбощётки. Попробовал замкнуть и подержать - немного помогло, теперь напряжение до 3 В появляется при включении пылесоса и тут же пропадает. Подумал что пылесос отключает из-за того что не обнаруживает потребление, попробовал полностью собрать пылесос и зарядить но это не помогло. Основной мотор с турбиной работают штатно. Уважаемые эксперты, что можно ещё попробовать? Я программист который в свободное время увлекается прототипирование робототехнических изделий на базе микроконтроллеров. Умею держать паяльник и прошивать контроллеры, знаю что такое BMS, может подскажите чего? У меня интерес больше спортивный, люблю сам чинить, только вот не хватает времени для полного изучения матчасти, если подскажите чего то буду безмерно благодарен. Заранее спасибо.
Сообщение отредактировал junigobi - Вторник, 16.07.2024, 19:48 |
|
|
|
Anat78
|
Дата: Вторник, 16.07.2024, 23:38 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7079
- Репутация:59±
|
Проверить транзистор включения щетки
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
junigobi
|
Дата: Понедельник, 12.08.2024, 03:15 | Сообщение # 9
|
|
В общем, проверил транзистор и он был рабочий, забавно, а проблема была в том что турбощётку включает только верхняя кнопка, которая на ручке)) По итогу, получается что достаточно замкнуть контакт под ручкой для того чтобы снять блокировку турбощётки после его заклинивания.
|
|
|
|
orelgri
|
Дата: Среда, 02.10.2024, 13:26 | Сообщение # 10
|
|
Напишите как разблокировать. Замыкал контакт под ручкой. Ничего не меняется
|
|
|
|
Anat78
|
Дата: Среда, 02.10.2024, 13:30 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7079
- Репутация:59±
|
Надо просто перепрошить контроллер
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
16
|
Дата: Среда, 02.10.2024, 13:52 | Сообщение # 12
|
Пользователи
16
Рядовой
- Сообщений:59
- Репутация:3±
|
Цитата orelgri ( ) Напишите как разблокировать. Замыкал контакт под ручкой. Ничего не меняется У Вас плата хотя бы какая ?
|
|
|
|
orelgri
|
Дата: Четверг, 03.10.2024, 00:51 | Сообщение # 13
|
|

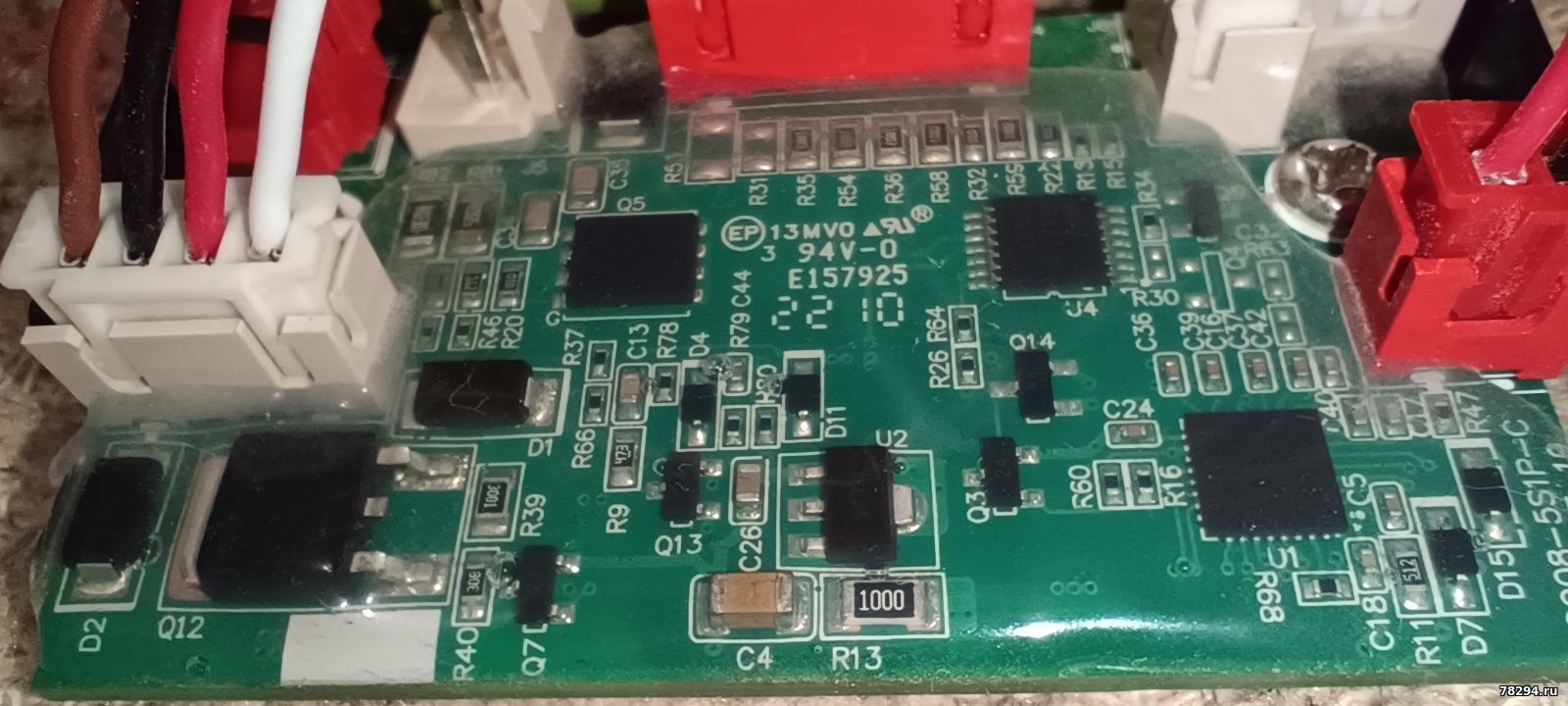

Плата Li5S4L_01. Замыкание контакта не дает ничего
|
|
|
|
16
|
Дата: Четверг, 03.10.2024, 01:24 | Сообщение # 14
|
Пользователи
16
Рядовой
- Сообщений:59
- Репутация:3±
|
У меня тоже не получилось ничего разлочить замыканием. Возможно надо замыкать при включенном моторе либо зарядке. Просто позамыкать не разблокирует. Выше посты - там получилось разблокировать. Это надо уточнять, как именно делали. Кстати, этот контакт и на флексо и на реади пылесосах установлен.
|
|
|
|
orelgri
|
Дата: Четверг, 03.10.2024, 13:27 | Сообщение # 15
|
|

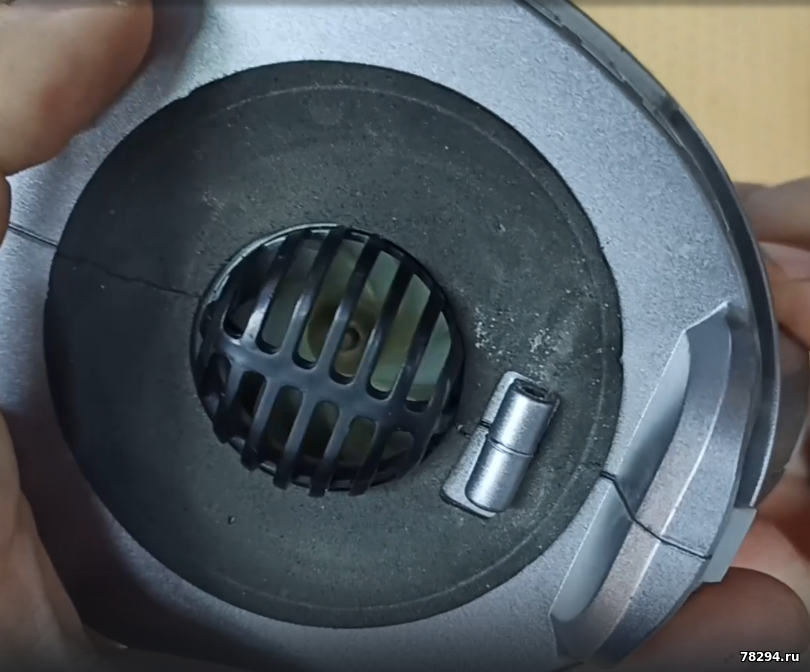

Мне прошивать нечем просто эту плату. Осмотрел кнопку. Выглядит как разъем от наушников. Внутри контакты.
|
|
|
|
16
|
Дата: Пятница, 04.10.2024, 00:32 | Сообщение # 16
|
Пользователи
16
Рядовой
- Сообщений:59
- Репутация:3±
|

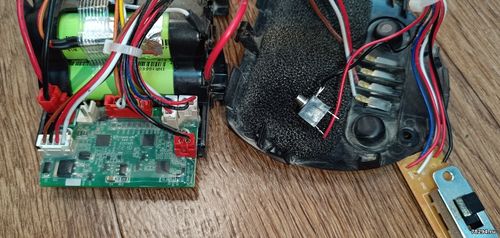

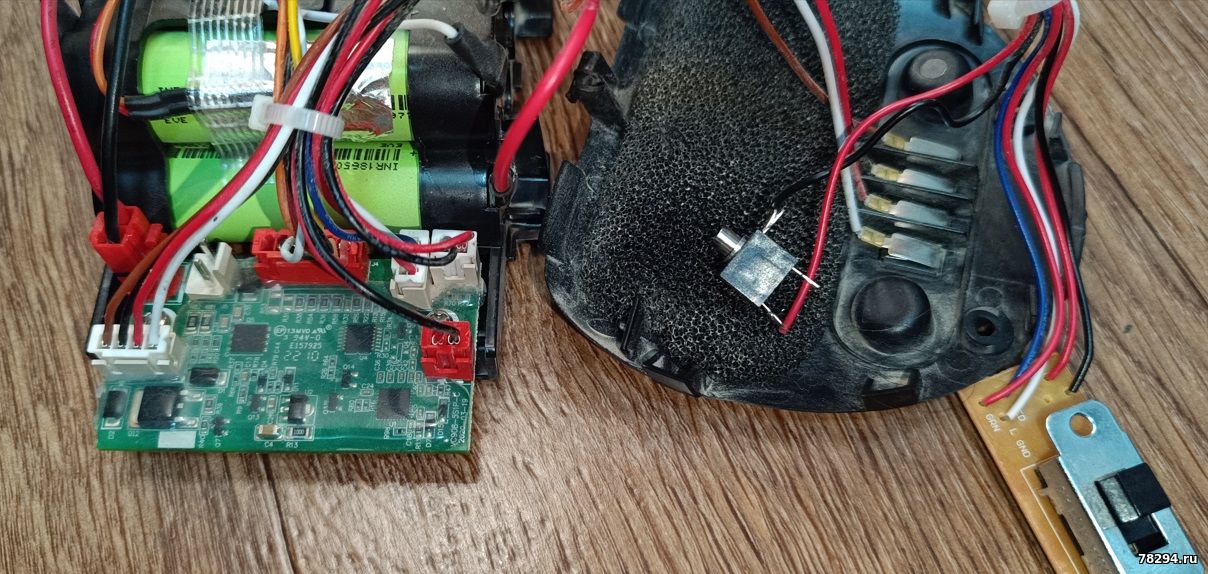

Я завтра с утра отфоткаю на макросъемке, там видно что внутри. По мне - этот разъем типа для программирования. Наушник обычный не лезет. Контактов 3, используется два. Когда то замерял - вроде плюс 3 вольта на одном висит, только не помню, на включенном моторе или постоянно. Пытался по дорожкам отследить, куда идет - под стмкой теряется. Т.е. точно на МК, можно прозвонить ножки. Но даст ли это что ? Вряд ли бошевцами задумано замыкание данного разъема, и разблокировка. Почему у кого то плата разблокировалась ? А была ли она заблокирована ?
|
|
|
|
orelgri
|
Дата: Пятница, 04.10.2024, 20:14 | Сообщение # 17
|
|
Нашел плату на авито за 500р. Какие ячейки лучше поставить ? Литокала 3400 емкостью зеленые подойдут ?
|
|
|
|
16
|
Дата: Пятница, 04.10.2024, 20:47 | Сообщение # 18
|
Пользователи
16
Рядовой
- Сообщений:59
- Репутация:3±
|
Цитата orelgri ( ) Нашел плату на авито за 500р. Какие ячейки лучше поставить ? Литокала 3400 емкостью зеленые подойдут ? Лишь бы работала. Ячейки емкостью 3400 лучше не ставить, не советую. До 3000 включительно. И чтобы сопротивление было не большое. По кнопке (разъем) - https://cloud.mail.ru/public/J94h/mqiozjpye Обычный разъем 3х контактный, задействованы 2 контакта. Не датчик явно. Надо будет заняться определить какие ноги МК задействованы.
|
|
|
|
LeSHiY
|
Дата: Вторник, 08.10.2024, 16:29 | Сообщение # 19
|
|
Всем доброго времени. Принесли данный аппарат на замену акб (мало времени работает). Вынул штекер питания, потом все остальные разъёмы и балансировочные тоже в последний момент. Акб заменил (все банки одного уровня, до сотых вольта), всё провода в обратном порядке, питание последним соединил. При попытке включить моргает красным-синем 3 раза и выключается, мотор не стартует. если дотронуться рукой до разъёма в ручке (типа как наушники), тоже перемаргивает 3 раза и выключается. При зарядке моргает красным-синим постоянно. Заблокировался или как ? Вроде уважаемый Anat78 писал, что контроллер не блокируется. Что не так, подскажите ? Мотор отдельно проверял, работает. Вскрывал пылесос не я, при приёмке работоспособность не проверяли ((( Плата как в посте №3
Сообщение отредактировал LeSHiY - Вторник, 08.10.2024, 16:30 |
|
|
|
16
|
Дата: Вторник, 08.10.2024, 17:52 | Сообщение # 20
|
Пользователи
16
Рядовой
- Сообщений:59
- Репутация:3±
|
1. При приемке обязательно проверяется пылесос на включение основного двигателя, щетки, зарядки2. Провода штекера бмс правильно припаяли ?
|
|
|
|
Anat78
|
Дата: Вторник, 08.10.2024, 18:12 | Сообщение # 21
|
Администраторы
Anat78
Майор
- Сообщений:7079
- Репутация:59±
|
16 все верно написал, возможно он и не работал вообще до этого, сейчас очень много несут в ремонт пылесосов купленных на авито за копейки
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
LeSHiY
|
Дата: Вторник, 08.10.2024, 21:26 | Сообщение # 22
|
|
Согласен, со всеми... не досмотрели при приёмки. Я тоже хорош ))) сразу стал менять акб, до меня смотрели его... я думал, что проверили. Вопрос к Anat78... заблокировался или стоит плату покапать, поискать ? Что значит 3 мигания ? На всякий случай заказал регулятор оборотов + бмс + понижайку (на турбо щётку)... возможно придётся собирать франкенштейна. АКБ новые приварил, жалко как-то отдирать, тем более получается сервиса косяк... даже не предупредили клиентов об рисках. Если кто знает, какое напряжение на двигатель в нормальном режиме, турбо и напряжение на щётку какое ? Или в амперах кто подскажет режим обычный и турбо ?
Сообщение отредактировал LeSHiY - Вторник, 08.10.2024, 21:30 |
|
|
|
LeSHiY
|
Дата: Вторник, 08.10.2024, 21:41 | Сообщение # 23
|
|
Цитата 16 ( ) Провода штекера бмс правильно припаяли ? Да, делал фото, потом припаял всё по цветам. По инету видел фото, там также.
|
|
|
|
16
|
Дата: Вторник, 08.10.2024, 23:00 | Сообщение # 24
|
Пользователи
16
Рядовой
- Сообщений:59
- Репутация:3±
|
Цитата LeSHiY ( ) заблокировался или стоит плату покапать, поискать ? Заблокировался. Красно синее мигание.
Цитата LeSHiY ( ) Если кто знает, какое напряжение на двигатель в нормальном режиме Могу замерить, если очень нужно, только на отдельном блочке, который вынимается. Там при включении кнопки, как понимаю, как раз турбо режим включается. Модель то какая у Вас реади ? 14,4 ?
|
|
|
|
LeSHiY
|
Дата: Вторник, 08.10.2024, 23:07 | Сообщение # 25
|
|
Провода штекера бмс правильно припаяли ? Да, делал фото, потом припаял всё по цветам. По инету видел фото, там также.Цитата 16 ( ) Могу замерить, если очень нужно, только на отдельном блочке, который вынимается. Там при включении кнопки, как понимаю, как раз турбо режим включается. Модель то какая у Вас реади ? 14,4 ? Буду признателен если замерите, я так понял, что нужно колхозить ))) Модель vxas012v14 , плата LI5S4L01 , 5pin на 14.4В. На выносном блоке только 2 позиции вкл/выкл, на ручке 3 позиции. Какая тактика работы? Выносной блок №1.турбо. Ручка №1. обычный, №2 турбо+ щётка ? Или как-то по другому.?
Сообщение отредактировал LeSHiY - Вторник, 08.10.2024, 23:14 |
|
|
|
16
|
Дата: Среда, 09.10.2024, 00:20 | Сообщение # 26
|
Пользователи
16
Рядовой
- Сообщений:59
- Репутация:3±
|
Цитата LeSHiY ( ) Буду признателен если замерите Сейчас жужжать не буду, завтра померяю.

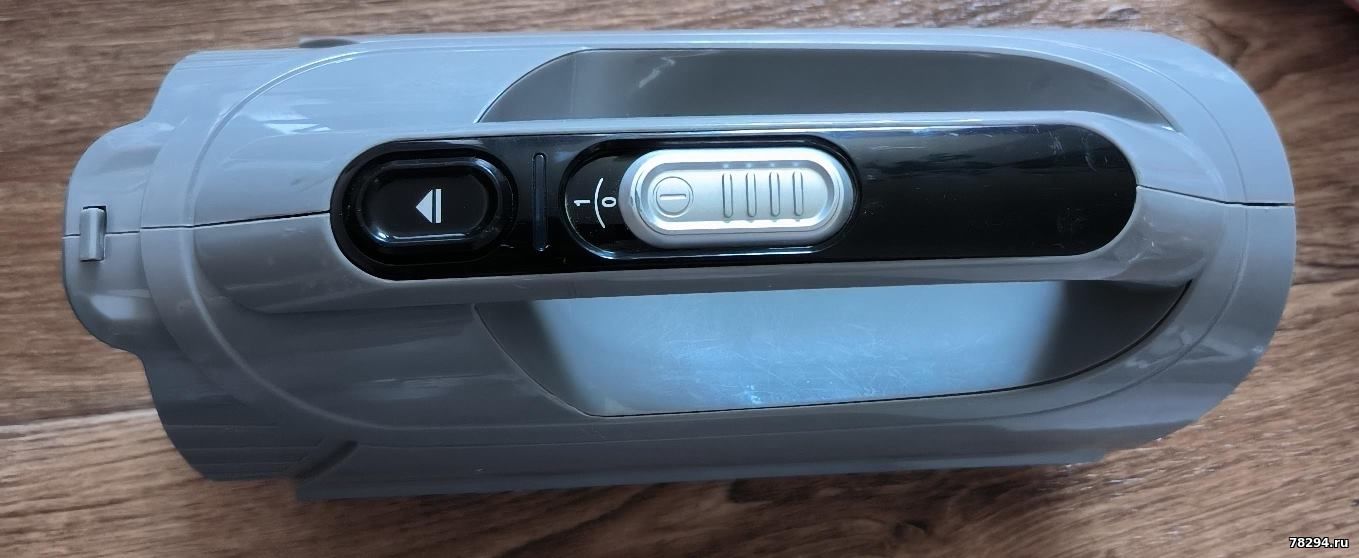

Цитата LeSHiY ( ) Какая тактика работы? Выносной блок №1.турбо. Ручка №1. обычный, №2 турбо+ щётка ? Или как-то по другому.? Вроде так должно: выносной блок, 2 положения - 0 (выкл) /// 1 (вкл двиг, турбо режим) кнопка на ручке: 0 (выкл) /// 1 (вкл щетка и осн двигатель, оба в медленном режиме) /// 2 (вкл щетка и двиг, турбо режим)
|
|
|
|
16
|
Дата: Среда, 09.10.2024, 16:40 | Сообщение # 27
|
Пользователи
16
Рядовой
- Сообщений:59
- Репутация:3±
|
Цитата LeSHiY ( ) Буду признателен если замерите Итого, замерил на отдельном снятом блочке:1 скорость, она же турбо: 8,0-8,3 ампера при включенном двигателе 1 скорость, она же турбо: 16,4 вольта напряжение на силовом клеммнике на плате (где подключается движок), замер произведен без движка
Напряжение сборки - 16,4 вольта. Т.е. на турбо выдает на силовом клеммнике напряжение аккумуляторной сборки Акк новый. На сильно бушном могут быть другие показания по амперам
|
|
|
|
LeSHiY
|
Дата: Среда, 09.10.2024, 20:26 | Сообщение # 28
|
|
Огромное спасибо!! Послезавтра придут детали, будем мастерить. Подскажите есть смысл покупать б\у такой с проблемой не долгой работы ? Или опять может заблокироваться ? Видел видео, где чел. просто одну банку перепаял на АКБ, на горячую.. без отключения бмс и отключения контроллера... и нормально всё работает. А тут отключаешь и на тебе...
|
|
|
|
16
|
Дата: Среда, 09.10.2024, 20:34 | Сообщение # 29
|
Пользователи
16
Рядовой
- Сообщений:59
- Репутация:3±
|
Цитата LeSHiY ( ) Подскажите есть смысл покупать б\у такой с проблемой не долгой работы ? Или опять может заблокироваться ? Без проблем они блокируются, когда им захочется. Лично сам не проводил экспериментов по перепайке банок отдельно. Возможно по отдельности каждую банку если выдергивать, не заблокируется. Что там именно бошевцы зашили, какие алгоритмы, им только известно.
|
|
|
|
orelgri
|
Дата: Четверг, 10.10.2024, 10:36 | Сообщение # 30
|
|
А как реализовано управление кнопкой в ручке ? 3 положения, 2 провода. Плату которую заказал на авито, получил. Нерабочая
|
|
|
|
