Пылесос Bosch BBHL21435 и BBHF214 ремонт
|
|
|
16
|
Дата: Суббота, 02.08.2025, 23:39 | Сообщение # 61
|
Пользователи
16
Сержант
- Сообщений:131
- Репутация:7±
|
Сервисный разъём и кнопка включения (именно на съемном блочке, не путать с ручкой) запараллелены, но идут через разные резисторы (кнопка — через 200 кОм, сервисный — через 1 кОм), микроконтроллер различает, какой именно путь замкнут, по величине сопротивления между PB0 и GND.
Как это реализовано:
Микроконтроллер измеряет напряжение на PB0 при замыкании на землю через резистор. В зависимости от того, какой резистор замкнут (1 кОм или 200 кОм), на PB0 будет разное напряжение
В прошивке заложены разные сценарии:
Если PB0 замыкается через 200 кОм (штатная кнопка) — происходит запуск двигателя, загорается светодиод.
Если PB0 замыкается через 1 кОм (сервисный разъём) -возможно, запускается другой режим, например, сервисное обслуживание, диагностика. Во всяком случае: на блокированнной плате при замыкании через 200 ком и 1 ком = разное мигание светодиодов, = мк в любом случае распознает напряжение на ноге.
Опять же, не обязательно на 200 ком включится движок. там будет например от 150 до 250 пороги
Из личных наблюдений - чудо сервисный разъем не только на бошевском пылесосе, еще несколько моделей с ним попадалось других.
|
|
|
|
|
|
2769511
|
Дата: Понедельник, 04.08.2025, 13:59 | Сообщение # 62
|
|
|
Уважаемый Anat78 пишет, что вероятнее всего сгорел контроллер батареи.
Как его найти на плате?
Сообщение отредактировал 2769511 - Понедельник, 04.08.2025, 14:01 |
|
|
|
|
|
2769511
|
Дата: Понедельник, 04.08.2025, 14:17 | Сообщение # 63
|
|
|

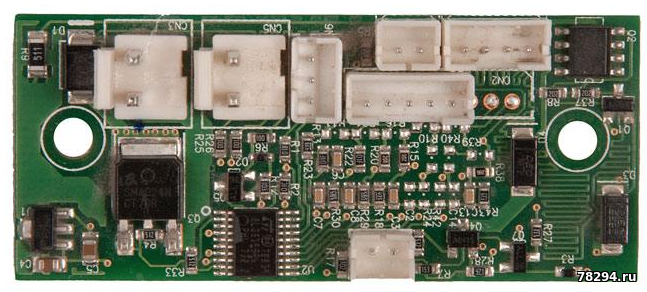

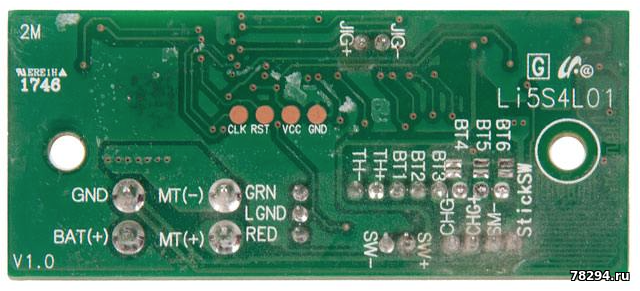

Версия платы Li5S4L01 V1.0
Сообщение отредактировал 2769511 - Понедельник, 04.08.2025, 14:19 |
|
|
|
|
|
16
|
Дата: Понедельник, 04.08.2025, 14:58 | Сообщение # 64
|
Пользователи
16
Сержант
- Сообщений:131
- Репутация:7±
|
Там нет отдельного контроллера батареи, есть МК STM8L051F3P6, который одновременно управляет всеми цепями платы и мониторит состояние акк. Плата мигает сине-красным - мк просто блокнут, но если он сгорит, плата вообще никак не реагирует.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 04.08.2025, 15:02 | Сообщение # 65
|
Администраторы
Anat78
Подполковник
- Сообщений:8118
- Репутация:67±
|
Цитата 2769511 (  ) Li5S4L01 V1.0
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
2769511
|
Дата: Понедельник, 04.08.2025, 15:31 | Сообщение # 66
|
|
|
Цитата Anat78 ( ) на этой только 1 мк только да, его надо разблокировать |
|
|
|
|
|
Sashqa
|
Дата: Пятница, 30.01.2026, 13:42 | Сообщение # 67
|
|
|
Добрый день.
Возникла проблема после замены аккумуляторов, работает на 1 передаче как положено 30 минут уверенно.
при включении 2 передачи, то выключается с красным индикатором.
Может ли быть проблема со слаботочными аккумуляторами?
первые 2 зарядки проблемы с работой на 2 передачи не было.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 30.01.2026, 13:52 | Сообщение # 68
|
Администраторы
Anat78
Подполковник
- Сообщений:8118
- Репутация:67±
|
Цитата Sashqa ( ) при включении 2 передачи, то выключается с красным индикатором.
да акб слаботочные
