Пылесос аккумуляторный Philips FC6168 ремонт
titan Дата: Среда, 01.09.2021, 06:03 | Сообщение # 121

Пользователи

titan

Рядовой

  • Сообщений:6
  • Репутация:0±

Какой сигнал и куда именно на чип должен идти сигнал с контроллера батареи?
На контроллер батареи сигналы со всех банок приходят.
На втором и третьем выводе питание есть.
Подскажите пожалуйста куда смотреть.
Заранее спасибо.

Добавлено (02.09.2021, 15:46)
---------------------------------------------
У меня наверное не работает STM8S103.- нет выхода от 0- 4v на 20-й ноге,
14 вольт есть.Зарядка работает,все три светодиода горят зеленым.Транзисторы все целые,проверял., и терморезистор тож

Добавлено (02.09.2021, 18:10)
---------------------------------------------
Куда идёт R11 = 0,2Ом
У меня это сопротивление подросло до 200 ом.

rabota2008-2010 Дата: Вторник, 14.09.2021, 11:19 | Сообщение # 122

Пользователи

rabota2008-2010

Рядовой

  • Сообщений:2
  • Репутация:0±

Подскажите, а возможна переделка пылесоса philips powerpro duo fc6168 для работы от сети 220? Если да, то что для этого нужно и как её подключить к плате??
Anat78 Дата: Вторник, 14.09.2021, 15:16 | Сообщение # 123

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Да конечно можно, просто купить блок питания соответствующей мощности и правильно подключить к плате управления вместо батареи
блок питания надо на 20 вольт и 10А


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
rabota2008-2010 Дата: Понедельник, 20.09.2021, 19:02 | Сообщение # 124

Пользователи

rabota2008-2010

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо огромное! Буду пробовать!
well Дата: Понедельник, 11.10.2021, 14:31 | Сообщение # 125

Пользователи

well

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте! В зарядном устройстве пылесоса 25 вольт 0,45 ампер сгорела микросхема D3519P не могу найти аналоги прошу помощи с заменой.
Anat78 Дата: Четверг, 16.12.2021, 14:29 | Сообщение # 126

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Цитата well ()
сгорела микросхема D3519P
19 сообщение

Еще один пылесос починил:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 10.01.2022, 01:31 | Сообщение # 127

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

PHILIPSPowerProDuoFC6168/01/F

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
newmorosmile Дата: Четверг, 13.01.2022, 18:29 | Сообщение # 128

Пользователи

newmorosmile

Рядовой

  • Сообщений:1
  • Репутация:0±
newmorosmile

Цитата Anat78 ()
Готовый ремкомплект батареи на 2,5ач для пылесоса Philips FC6168 - 1450руб


Добрый день, это еще актуально?
Anat78 Дата: Четверг, 13.01.2022, 18:42 | Сообщение # 129

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Добрый день, актуально 2,6 ач - 1650 р

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
temnowpav Дата: Среда, 19.01.2022, 18:50 | Сообщение # 130

Пользователи

temnowpav

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день. Пылесос FC 6168 возраст около 3 лет. Стал работать минут 5 и заряжаться тоже быстро. Разобрал. Думал поменять аккумуляторы. Решил всё сложить в коробочку в разобранном виде. И типа чтобы ничего не замкнула вытащил из платы разъём. Нажал на кнопку Пуск. Мотор не включился - думаю, что всё хорошо и сложил в коробочку. Начал искать где прикупить батарею и попал на ваш форум. Здесь прочитал что при вытащенном разъёме нельзя включать пылесос (не отпаяв провод от мотора). Воткнул обратно разъём и включил пылесос и ....ничего ! Поставил на зарядку, светодиод зелёный замигал. Где то через час -батарея вроде бы зарядилась -светодиоды зеленые все светятся. Но пылесос так и не включается. Прошу пояснить что и как можно проверить. Заранее спасибо !
Anat78 Дата: Четверг, 20.01.2022, 06:23 | Сообщение # 131

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

добрый день, все теперь только замена платы на новую, она сгорела

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
temnowpav Дата: Четверг, 20.01.2022, 12:36 | Сообщение # 132

Пользователи

temnowpav

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо за ответ. Уже сам понял. Купил новый пылесос. Может кому нужны запчасти от 6168 ?  Корпус в хорошем состоянии.

Сообщение отредактировал temnowpav - Четверг, 20.01.2022, 13:00
AlexU96 Дата: Четверг, 20.01.2022, 16:58 | Сообщение # 133

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

Вы бы город написали.
Или сразу на Авито его.

Добавлено (23.01.2022, 13:09)
---------------------------------------------

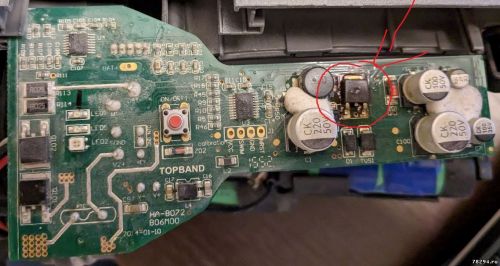

После долго перерыва решил опять заняться пылесосом.
Все это время был отключен разъем и плюсовой провод от мотора. При замере напряжения на элементах оказалось, что самый крайний к плюсовому проводу на мотор труп 0 В. Остальные 4 по 3.8 В. Почему один элемент сдох - не ясно.

Но самое главное.
Когда стал брать случайно тот самый провод на мотор коснулся плоских контактов, через которые идёт управление на длинную часть пылесоса (ну которой пол пылесосят).
Дыма и вони было много.
Сам транзистор Q101 и всё вокруг него поджарилось. У Q102 тоже один уголок потемнел, где маркировка его типа.
У Q101 средней выход и ближний к краю платы звонится на коротко.
На транзисторах маркировка D984, а у вас на первой странице указан FQP6N70.
Так какой лучше и есть ли ещё аналоги из широкораспространеных?

Добавлено (23.01.2022, 13:15)
---------------------------------------------
Ошибся.
102 поджарился сильно. А 101 лишь уголок.

risatfazalov Дата: Среда, 09.03.2022, 13:43 | Сообщение # 134

Пользователи

risatfazalov

Рядовой

  • Сообщений:1
  • Репутация:0±

Кто возьмется починить плату?
В последнее время не выключались индикаторы заряда после полной заряки, только часа через два. При этом акки грелись. В итоге вообще не включился. При разборе выявил сгоревший транзистор Q3. Кто нибудь скажет его маркировку? Когда чистил от пыли аппарат включился, выключить не смог, откусил провода от двигателя.
Anat78 Дата: Пятница, 01.04.2022, 09:44 | Сообщение # 135

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Еще сделал один 6168:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
a_l_e_x_k Дата: Вторник, 19.04.2022, 15:15 | Сообщение # 136

Пользователи

a_l_e_x_k

Рядовой

  • Сообщений:1
  • Репутация:0±

Я попытался заменить аккумуляторы в Филипсе 6168, просмотрел форум, все делал вроде аккуратно, но...
В отсоединенном состоянии пылесос включился на пару секунд да и затих. Зелененькие светодиоды все горят, последний правда не ярко, я немного недозарядил аккумуляторы т.к. заряжал от лабораторного блока питания.
В то же время в собранном состоянии пылесос включается, но на половинной мощности. Включить на полной не получается.
Я попробовал подзарядить, но это не помогло.
Есть ли есть идея что с ним могло случиться?
Как поступить?
Anat78 Дата: Пятница, 20.05.2022, 11:00 | Сообщение # 137

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Еще один 6168 теперь как новый с акб 3ач





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
naloev232 Дата: Понедельник, 25.07.2022, 17:25 | Сообщение # 138

Пользователи

naloev232

Рядовой

  • Сообщений:4
  • Репутация:0±

Добрый день.
Попал ко мне Philips FC6168, мертые банки.
Хочу поменять на новые. Правильно ли порядок замены:
1. Запаиваю заряженные банки от"-" к "+" по очереди к плате BMS.
2. Соединяю разъем баланса.
3. Соединяю разъем термодатчика на основную плату.
4. Соединяю разъем двигателя.
5. Соединяю разъем питания от платы BMS на основную.
6. Подключаю зарядник, чтоб активировалась BMS. Потом пробую включить.
???

Еще вопрос:
Нет родного зарядника.
24В, 1.2А БП подойдет?


Сообщение отредактировал naloev232 - Понедельник, 25.07.2022, 17:30
Anat78 Дата: Понедельник, 25.07.2022, 17:37 | Сообщение # 139

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

naloev232, верно
надо на 25в


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
naloev232 Дата: Понедельник, 25.07.2022, 17:42 | Сообщение # 140

Пользователи

naloev232

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
надо на 25в
(
По идее 4,2*5=21В,  24 не хватит?
Навскидку 25В в Минске не нашел.
Есть проверенный с Али?
Или может у Вас на продажу етсь? wink


Сообщение отредактировал naloev232 - Понедельник, 25.07.2022, 17:50
Anat78 Дата: Вторник, 26.07.2022, 11:02 | Сообщение # 141

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Просто может быть недозаряд с 24В
на али да продаются зарядные:

https://alli.pub/6l1ovu

У меня на продажу закончились, остались только мои тестовые smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 01.08.2022, 11:30 | Сообщение # 142

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Еще один 6168 пылесос отремонтировал, отмыл и заменил акб на 2,6ач:

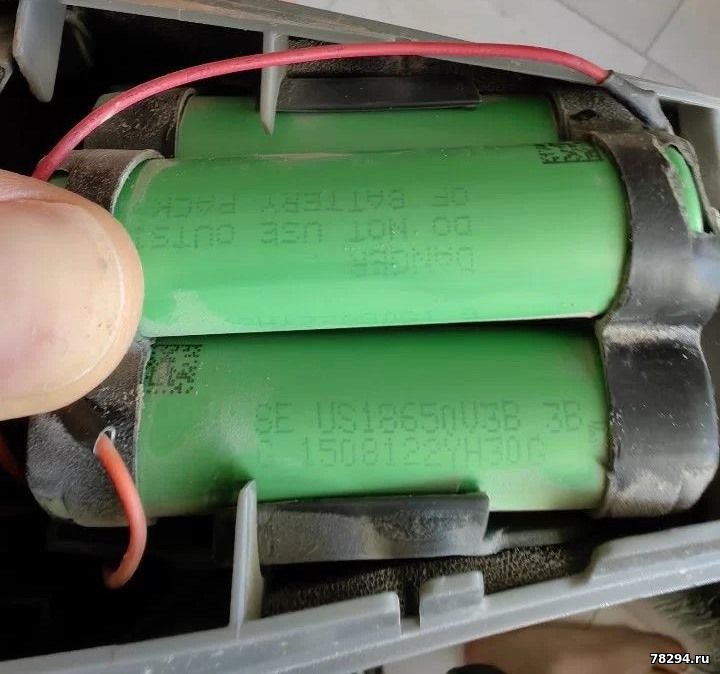

Другая версия 6168/01 старые акб стоят Sony V3B 18650 Battery, 2100mAh, US18650V3B



поставил новые на 2,6ач


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
naloev232 Дата: Понедельник, 07.11.2022, 14:36 | Сообщение # 143

Пользователи

naloev232

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
naloev232, верно
Добрый день.
Сделал по Вашему совету, все заработало. Спасибо.
Но возникла проблема:
///- При зарядке пылесоса,часто мигает индикатор красного цвета. Пылесос не заряжается и не включается. Значит требуется замена аккумулятора
Такой симптом. Банки новые liitokala hg2 ставил. Несколько циклов заряда все нормально было.
Бракованная банка попалась?  Вскрывать, мерить, искать какая умерла?
AlexU96 Дата: Понедельник, 07.11.2022, 15:52 | Сообщение # 144

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

Как вариант.
У меня было, но элементы были б/у. При вскрытии один показал минимальное напряжение. Через месяц было вообще 0,5 В.
(Так получилось - не дошли сразу руки заменить и собрать).
Anat78 Дата: Понедельник, 07.11.2022, 16:07 | Сообщение # 145

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Да снова открывать смотреть мерить, какая то банка умерла

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
naloev232 Дата: Понедельник, 07.11.2022, 16:14 | Сообщение # 146

Пользователи

naloev232

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
Да снова открывать смотреть мерить, какая то банка умерла
Ясно.
Если банку заменить, то опять разобрать, зарядить, и стандартно:
1. Запаиваю заряженные банки от"-" к "+" по очереди к плате BMS.
2. Соединяю разъем баланса.
3. Соединяю разъем термодатчика на основную плату.
4. Соединяю разъем двигателя.
5. Соединяю разъем питания от платы BMS на основную.
6. Подключаю зарядник, чтоб активировалась BMS. Потом пробую включить.
?
Короткого пути нет, если 1 банку заменить например?

Добавлено (10.11.2022, 18:00)
---------------------------------------------
Странно:
Разобрал, все банки ровное напряжение, 3,4В.
Цеплял лампочку для нагрузки насколько минут, явно плохой банки не обнаружилось, напряжение падает равномерно на всех.
Что-то с цепью заряда?

Добавлено (11.11.2022, 12:31)
---------------------------------------------
Правильно ли я понимаю?
Полукруглая плата на сборке 18650 это полноценный BMS ?
Можно прямо на разъем подать 25В для зарядки?

sanerrr7 Дата: Среда, 16.11.2022, 13:49 | Сообщение # 147

Пользователи

sanerrr7

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте, я совсем не разбираюсь в электронике, но есть проблема которую я должен решить, ради жены которая подметает веником. Купил бу пылесос AEG cx7 с дохлыми аккумуляторами за копейки, купил новые аккумы, припаял всё, запустил и всё работало, когда начал упаковывать в корпус, то зацепил каким-то аккумулятором двигатель, была небольшая искра, теперь ничего не включается(( когда ставлю на зарядку, греется вся плата, подскажите, пожалуйста, где можно найти информацию по поиску неисправностей на плате для дебилов? Сколько не искал в интернете, не могу найти как искать неисправности именно для дураков, есть мультиметр, спасибо.
AlexU96 Дата: Среда, 16.11.2022, 14:19 | Сообщение # 148

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

На 90 % пробило транзистор и скорее всего еще какие то элементы в цепи.
В теме есть про это.
Лучший вариант проверки - выпайка с платы подозрительного элемента.
viacheslavbobrov Дата: Воскресенье, 08.01.2023, 16:34 | Сообщение # 149

Пользователи

viacheslavbobrov

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день уважаемые пользователи, админы,
Прошу помощи и совета

Приобрел сие чудо года так три назад. FC6168/01
По истечении срока объявилась проблема с аккумуляторами, проблема класическая. Пылесос начал быстрее заряжаться, как результат и стал меньше работать.
После разборки прогнал аккумуляторы зарякой, емкость после трех лет использования снизилась на 1700мАч.

Решил поменять аккумуляторы, единственное мой аппарат отличается тем, что у него другая плата управления, уже модуль управления PCB16303 REV:0.6. с дополнительной платой батареи прямо возле аккумуляторов.
После замены аккумуляторов, скорее всего была мной допущена ошибка.
Теперь при подключении родной заряки в цепь, загораются быстро все зеленые индикаторы и потом резко переключаются на красный быстро моргающий.
Напряжение зарядки с платы на аккумуляторы сразу 25В, как только загорается красный быстро моргающий - напряжение снижается на 4В.

После прочтения множества материалов, пришел к выводу, что скорее всего повредил контроллер заряда, потому что подключал зарядку без спаяных аккумуляторов
Двигатель рабочий, потому что было проведено следующее, разобрал опять спаянную цепь, зарядил аккумуляторы и собрал в цепь обратно, с кнопки включения на плате укправления пылесос запускается, но к сожалени. всего лишь один раз)
Вопрос: помогите пожалуйста идентифицировать контроллер заряда и его код, чтобы я мог его заменить. В данной ветке данная плата PCB16303 REV:0.6 управления не описана.
посоветуйте пожалуйста, где может быть еще проблема, на что обратить внимание?

О себе, образование инженера, но не электронщика, т.е. пишите пожалуйста очень простым языком) типа вот та фигня влево от той финги)

Спасибо заранее за ответы.
Послал бы вам аппарат и на апгрейд и на ремонт, но нет такой возможности





Сообщение отредактировал viacheslavbobrov - Воскресенье, 08.01.2023, 16:36
igramnet Дата: Вторник, 07.02.2023, 11:53 | Сообщение # 150

Пользователи

igramnet

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день. Кто может помочь понять, что за элемент на плате Q3?





Сообщение отредактировал igramnet - Вторник, 07.02.2023, 11:55
Поиск:
