Пылесос аккумуляторный Philips FC6168 ремонт
AlexU96 Дата: Среда, 06.01.2021, 21:17 | Сообщение # 91

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

Поставил все 5 одинаковых элементов - напряжение по 4,12-4,13 В, ёмкость 1940-1947.
Сначала их спаял, потом припаял красный провод от мотора. Подключил балансирный разъем, затем родную зарядку - часто мигает красный светодиод.
Отключил зарядку. Нажимаю кнопку включения - один раз моргает красный светодиод (потом только где то через минуту реагирует так же на нажатие).
Напряжение всех элементов 20,5 В. Термодатчик показывает 10.
При включении зарядного на батареи заряд не идёт (мигает часто красный светодиод).
Это контролёр сдох?

И подскажите, где предохранитель - на плате не нашел.
Anat78 Дата: Среда, 06.01.2021, 21:59 | Сообщение # 92

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

предохранитель под термоусадкой в перемычке батареи

Цитата nelub2 ()
при включении сильно греется q101
не должен греться смотрите еще дохлые детали на плате


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
AlexU96 Дата: Среда, 06.01.2021, 23:56 | Сообщение # 93

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

Спасибо!
Значит если общее напряжение сборки есть, то он цел.
Выходит только контролёр... sad
AlexU96 Дата: Четверг, 07.01.2021, 23:29 | Сообщение # 94

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

Тогда хотел бы ещё одно маленькое уточнение - он (U4) ставится вместо сгоревшего и все? Или требуется прошивка?
Anat78 Дата: Пятница, 08.01.2021, 00:36 | Сообщение # 95

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

просто меняется и все

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
AlexU96 Дата: Пятница, 08.01.2021, 02:02 | Сообщение # 96

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

Ещё раз спасибо!
spasowka1966 Дата: Пятница, 22.01.2021, 00:33 | Сообщение # 97

Пользователи

spasowka1966

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте!
Есть такой вопрос.У меня наверное не работает STM8S103.- нет  выхода от 0- 4v на  20-й ноге,
14 вольт есть.Зарядка работает,все три светодиода горят  зеленым.Транзисторы все целые,проверял., и терморезистор тоже.
для   STM8S 103 F3P6  прошивка нужна ?
Спасибо !
Anat78 Дата: Пятница, 22.01.2021, 02:18 | Сообщение # 98

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

да надо шить

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Errsh Дата: Воскресенье, 24.01.2021, 21:51 | Сообщение # 99

Пользователи

Errsh

Рядовой

  • Сообщений:13
  • Репутация:1±

Цитата AlexU96 ()
Тогда хотел бы ещё одно маленькое уточнение - он (U4) ставится вместо сгоревшего и все? Или требуется прошивка?

У вас точно неисправен контролер, у меня также разок умер. Тоже все проверял. Заменил контролер и все заработало. 3 платы уже сделал.
AlexU96 Дата: Воскресенье, 31.01.2021, 17:32 | Сообщение # 100

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

Заменил контролёр. Включил.
Пылесос поработал минут 5 и загорелся красный светодиод.
Ставлю заряжать - мигает красным.
Первое время раза с 5 (отключил - подождал пару минут - подключил) начиналась зарядка, причем сразу с третьего зелёного сектора.
Но теперь всегда мигает красным при подключении зарядного.
При этом пылесос запускается, но за 5 секунд переходит с оранжевого светодиода на красный.
Выключаю - мигает красный, но медленно.
Если не выключить, то пылесос продолжает работать несколько минут (с прежними АКБ он переставал работать очень быстро при красном светодиоде).

С зарядного приходит 24,2 В (под нагрузкой).
Контролёр перепаивал согласно рекомендациям - с отключением мотора и разъема.

Все же дело в самом пылесосе (плата)? Может быть контролёр плохо припаял и его "глючит"?
Или он очень капризный и ему не нравятся б/у АКБ (на них 4,1-4,3 В, ёмкость около 1950)?

Самое главное забыл.
Когда собирал, то долго не мог уложить блоки АКБ и мотор. Потому несколько раз опасаясь, что где то оборвал провода подключал к зарядному - мигал красный светодиод!
Отсоединял разъем, отпаивал провод от мотора, отключал разъем, затем припаивал провод, присодинял разъем. И все - при подключении зарядки моргали зеленые или второй или третий светодиод!
О чем это может говорить? wacko


Сообщение отредактировал AlexU96 - Понедельник, 01.02.2021, 01:43
Anat78 Дата: Понедельник, 01.02.2021, 10:56 | Сообщение # 101

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Проверьте что на разьем приходят все напряжения с батареи

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
AlexU96 Дата: Понедельник, 01.02.2021, 13:27 | Сообщение # 102

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

Спасибо, проверю.
Неделю назад заряжал сборку Imax B6 - подключал разъем через переходник. В6 не ругался, хотя он очень капризный в этом отношении. Значит по идее все в АКБ припаяно, да и общий вольтаж есть (ок. 20 В).
Тогда дело может быть в разъёме на самой плате или где то один из балансирный проводов поврежден скрыто?

Вспомнил!
Был ещё момент: после очередного "отключил-подключил-замигали зелёные светодиоды" заметил щель в середине корпуса, защелкнул и... стал мигать красный светодиод. Правда на контакт похоже.

А АКБ эти б/у тогда должны подойти (даже с потерей времени работы)?


Сообщение отредактировал AlexU96 - Понедельник, 01.02.2021, 13:29
Errsh Дата: Среда, 03.02.2021, 13:58 | Сообщение # 103

Пользователи

Errsh

Рядовой

  • Сообщений:13
  • Репутация:1±

А мне кажется, что кто-то где-то накосячил и опять убил контролер. Если он сейчас моргает быстро красным при включении пылесоса и при включении зарядки, то точно контролер или цепь обвязки его. При сборке сначала вставляется разъём, а после подпаивается двигатель.
В вашем обьяснеии если честно плохо понятно что происходит. И не понятно сколько напряжение на аккумуляторах, нет ни одного замера, живы ли основные транзисторы, проверены ли низкомные резисторы....
AlexU96 Дата: Среда, 03.02.2021, 14:09 | Сообщение # 104

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

При включении загораются зелёные, но быстро переходят на оранжевый и затем красный. Мигает медленно и пылесос продолжает работать.
А вот когда его затем ставишь на зарядку, то быстро мигает красный.
Несколько раз было в первое время, когда отключал зарядку, снова включал и начинали мигать зелёные. Какая то плавающая неисправность.
Если провести процедуру отпайки мотора и вытаскивания разъема, а потом обратно, то при зарядке загораются зелёные светодиоды.
Но когда все в корпус запихнул, то это стало делать невозможно.
На элементах по 4.01-4.03 В. Даже Аймакс В6 не ругался на такую разницу (а он очень капризный).
Резисторы и пр. мерил ещё давно, когда только разобрал его - все в норме.

Так что если контролёр и сдох, то лишь частично. Или правда где то в разъёме или его проводах плохой контакт.

Самое главное: значит я не так понял - сначала припаивал мотор, потов вставлял разъем...
Errsh Дата: Среда, 03.02.2021, 14:25 | Сообщение # 105

Пользователи

Errsh

Рядовой

  • Сообщений:13
  • Репутация:1±

Значит пылесос работает. Что то мне это знакомо, но уже подзабыл. Это хорошо, скорее всего контролер зарядки жив и он разрешает его включать. Тогда проверяйте резисторы r101-r103, r106 и цепи прохождения от контролёра до аккумуляторов. Проверьте ещё раз транзисторы q101 и q102, они скорее всего живые, проверьте диоды d4 и D5. Проверьте цепь обвязки контролёра.
А вы родным блоком питания заряжали? Или пытались ещё от лабораторника его запитывать?


Сообщение отредактировал Errsh - Среда, 03.02.2021, 14:28
AlexU96 Дата: Среда, 03.02.2021, 14:54 | Сообщение # 106

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

Да, он разрешает его включать.
Но какая то чехарда с уровнем заряда. То он считает, что заряд резко заканчивается - от трёх зелёных до красного буквально за пару минут. То считает, что батареи настолько разряжены, что их невозможно зарядить (мигает красным).

Когда припаял новые батареи и был отпаян провод от мотора и отключен разъем, то заряжал Аймакс В6 с балансировкой (что бы выровнять заряд). В итоге на элементах было 4.01-4.03 В.
Уже после этого припаял провод и вставил разъем. Сделал тестовый запуск (в разобранном виде, без корпуса) - все было отлично. Но мотор уезжал о вибрации, потому выключил.
А вот когда стал собирать в корпус, то тут все и началось...

После этого заряжал только родной зарядкой (при подключении пылесоса на ней 24.1-24.3 В).

Элементы эти проверю, но позднее (он на даче у родни).
Спасибо за помощь!

Больше всего не даёт покоя тот момент, когда он заряжался частично собранный, мигал третий зеленый светодиод, и тут я защелкнул в одном месте корпус - сразу начал мигать красный и с тех пор только он и мигает при зарядке.

Добавлено (15.02.2021, 17:39)
---------------------------------------------
Работы проведены, но безуспешно.
Отпаян провод от мотора, прозвонены все провода балансира (связь есть). При этом на всех элементах было по 3,8 В - значит контролер следит за равномерностью разряда (все лежало без движения две недели).
Проверил контакты контролера - все припаяны. Проверил указанные Errsh элементы - живы.
Отключил разъем.
Подключил опять всю сборку к Imax B6 в режиме балансировки (разъем через переходник).
Элементы зарядились до 3.9 В (но в мастерской холодно - около 5 В).

Вставил разъем балансира. Припаял провод к мотору.
Подключаю зарядное - быстро мигает красный.
На выходы сборки подключен мультиметр в режиме вольтметра, на контакты сборки заряд не идет (мультиметр показывает 20.1-20.2 В).
Включаю кнопкой пылесос - быстро садится от трех зеленых до красного (минута где то). Напряжение при работе падает с 20.2 до 16.5 В. Как только выключаю - сразу возвращается к 19.8-20 В.

Теперь самое странное. С зарядником.
Когда его подключаю - быстро мигает красный. Вынимаю его из розетки - красный все равно мигает. Вынимаю штекер из пылесоса и вставляю обратно - начинает мигать третий зеленый! Но быстро гаснет. Так делал несколько раз.
При этом что под нагрузкой, что без из зарядного выходит 24.1-24.2 В.
Так как другого блока на 25 В нет, то использовал в качестве  БП Imax B6. Выставил там режим зарядки свинцовых АКБ с выходом 20 В (!). Включаю - идет ток, на плате пылесоса начинает мигать третий зеленый, но Аймакс умный, быстро определяет, что ток идет не на свинцовый АКБ и отключает питание.

Значит дело в заряднике?
С трудом разобрал его. А он не такой как в этой ветке, никаких микросхем - конденсаторы, трансформатор, силовой диод, транзистор, дроссель на выходе и мелочевка с обратной стороны. Весь залит черной дрянью - с трудом очистил, но никаких дефектных элементов не выявил. Только еще на заводе при установке и пайке транзистора 13005BD одной его ногой немного оторвали дорожку от платы, но она не разорвана.

Уже не ясно. То ли контролер, то ли дефектная зарядка, то ли контролеру не нравятся БУ элементы, толи все вместе.

kam Дата: Воскресенье, 07.03.2021, 18:24 | Сообщение # 107

Пользователи

kam

Рядовой

  • Сообщений:1
  • Репутация:0±

Приветствую, подскажите какой порядок замены батарей у fc6169/01?
Выпаиваем старую сборку, впаиваем новую(заряженную и отбалансированную)?
или есть какие-то тонкости вроде необходимости сохранить напряжение на контроллере как в некоторых ноутбучных батареях?
AlexU96 Дата: Понедельник, 08.03.2021, 01:40 | Сообщение # 108

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

Могу сказать только одно пока (как 6ачинающий в этой теме): прочтите внимательно выше про очередность процесса. А именно: отпаять плюс от мотора - отсоеденить штекер разъема - заменить батареи - вставить в разъем штекер балансировки - припаять плюс мотора. Перед включением подключить сначала зарядное и дождаться одобрения новой сборки контролёром.
Главное соблюсти это.
Иначе могут быть проблемы.

Да! И само собой напряжение и ёмкость новых элементов желательно очень иметь на одном уровне. Особенно напряжение.


Сообщение отредактировал AlexU96 - Понедельник, 08.03.2021, 01:42
Aerolab Дата: Суббота, 13.03.2021, 22:48 | Сообщение # 109

Пользователи

Aerolab

Рядовой

  • Сообщений:1
  • Репутация:0±

Интересный момент получился, вышел из строя блок питания, начал поиски... но сначала, решил зарядить от имеющегося дома лабораторника... и что получил:
подаю 25 вольт, индикатор мигает пару раз зелёным, затем начинает моргать красным.
опытным путём дошло до: подаю напряжение 19.5 вольт начинает зарядку, потребляет 100 мили ампер, и только при подаче 20 вольт, заряжает на полную мощность(400 мили ампер) при том если повышать дальше то на 20.225 вольтах отказывает заряжаться дальше.

как это так? при учёте того что родной блок выдаёт 25 вольт?
или родной блок всё же на 25 вольтах включается, а при нагрузке переходит на 20 вольт?

Пылесос работает...
или это верный знак того что акумы умирают?


Сообщение отредактировал Aerolab - Суббота, 13.03.2021, 22:57
AlexU96 Дата: Понедельник, 15.03.2021, 13:05 | Сообщение # 110

Пользователи

AlexU96

Рядовой

  • Сообщений:17
  • Репутация:0±

У меня родной блок выдавал, что без, что под нагрузкой 24 В. Что тоже не нравилось контролеру заряда.
В данный момент он разобран и не подает признаков жизни - сломана лапка транзистора, возможно в этом и было дело. Починить пока не удалось (нет под рукой замены). Вообще, на сколько я понял, родная зарядка на редкость плохо выполнена и многие проблемы именно из-за нее.
Аналогичный блок так же не нашел.

Держу сборку в тонусе через Аймакс В6 (мой пылесос разобран).

АКБ умирает, когда заряда хватает на гораздо меньшее время чем прежде.
Anat78 Дата: Среда, 31.03.2021, 16:38 | Сообщение # 111

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

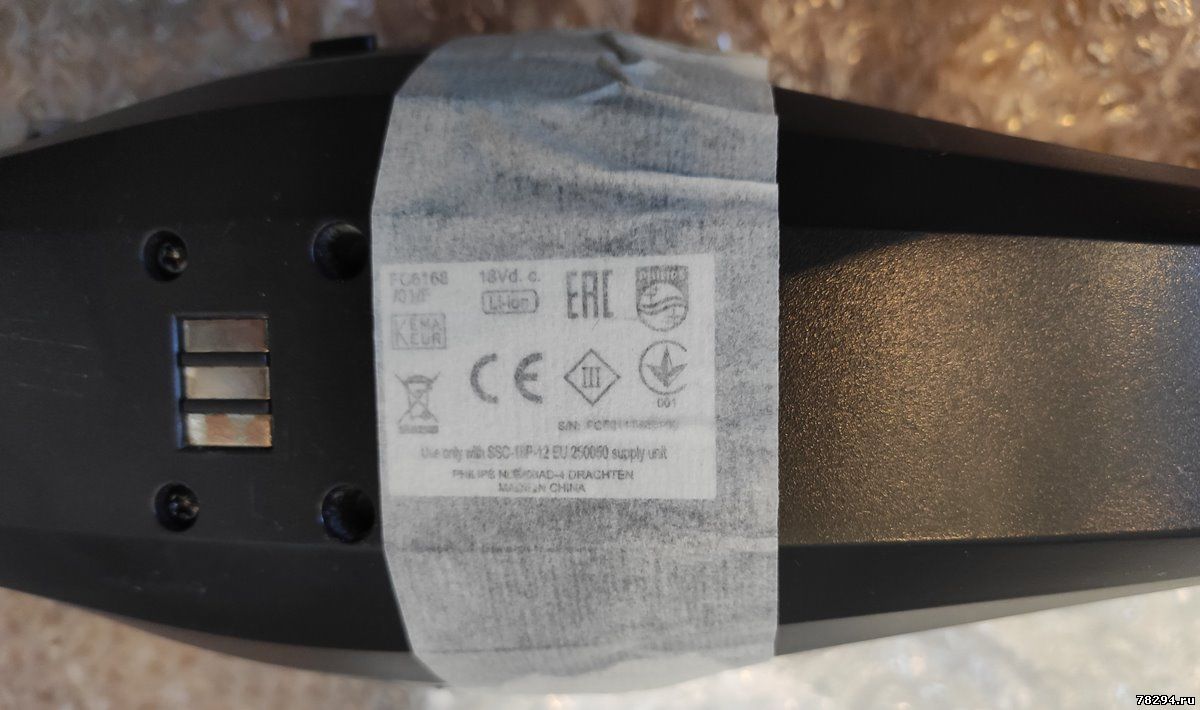

Еще один 6168 отремонтировал и отправил заказчику:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
fobosbest Дата: Вторник, 27.04.2021, 17:03 | Сообщение # 112

Пользователи

fobosbest

Рядовой

  • Сообщений:2
  • Репутация:0±

Подскажите, пожалуйста, можно ли заминить целиком плату аккумуляторного блока и где её можно заказать?
Пылесос уронили в воду и он там пролежал некоторое время. После вскрытия обнаружил, что плата аккумуляторного блока окислилась, впрочем, как и мотор...
Anat78 Дата: Вторник, 27.04.2021, 21:33 | Сообщение # 113

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Да конечно запасную плату для 6168 можете купить здесь: http://ali.pub/5qma9r

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ratibor69 Дата: Суббота, 08.05.2021, 13:17 | Сообщение # 114

Пользователи

ratibor69

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте!
Есть ли возможность переделать пылесос FC6162/02 с NiMh на LiIon? Если да, то что для этого нужно, кроме собственно аккумуляторов?
Anat78 Дата: Суббота, 08.05.2021, 13:32 | Сообщение # 115

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Здравствуйте, да конечно, просто ставите ремкомплект и все работает: http://www.78294.ru/forum/122-398-4848-16-1612932250

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
fobosbest Дата: Суббота, 08.05.2021, 14:12 | Сообщение # 116

Пользователи

fobosbest

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
Да конечно запасную плату для 6168 можете купить здесь: http://ali.pub/5qma9r
Боюсь, либо я не совсем правильно выразился, либо Вы не совсем верно меня поняли.
Окислилась другая плата, та что на фото. (Была с защитным пластиковым экраном прикрученным на два болта)
Плата блока управления, как ни странно, не пострадала. (Видимо, вода до неё не добралась)
А так, аккумуляторы точно надо будет менять, так что, Ваш ремкомплект бы
пригодился, если, конечно, плату удастся заменить и мотор будет работать

...

Anat78 Дата: Суббота, 08.05.2021, 14:52 | Сообщение # 117

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Ок у вас умерла вторая плата - бмс
Купить ее увы нигде нельзя новую
Плату двигателя можно отмыть


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
7053809 Дата: Понедельник, 10.05.2021, 15:33 | Сообщение # 118

Пользователи

7053809

Рядовой

  • Сообщений:1
  • Репутация:0±

Во первых хочу поблагодарить автора топика за хорошую подборку и дельные советы. А так же поделюсь своим опытом ремонта.
Разобрал я пылесос чтобы проверить разбалансировались ли аккумуляторы и не пора ли их менять. Где-то, наверное, коротнул при разборке и пылесос при нажатии кнопки Пуск запускал мотор на пол секунды и отключался. Зарядка проходила нормально. Благодаря схеме плавного пуска (на 1-й странице) обнаружил увеличенный номинал резистора R11 (должен быть 0,2 Ома, стало 27 Ом) и пробитые транзисторы Q7 и Q8. Транзисторы заменил на S9013.
Пылесос нормально заработал.
Из советов по электрическому подключению/отключению по сборке/разборке. При разборке обязательно сначала отпаять провод от мотора (ближе серый провод я отпаивал), только после этого можно разъединять шлейф от аккумуляторов к основной плате. При сборке делаем в обратном порядке: сначала подключайте шлейф, потом мотор.

Здесь предупреждали, что если не отключить мотор и отключить шлейф, то при включении сгорает U4 (контроллер заряда аккумулятора).

Плата покрыта лаком, учитывайте это при прозвонке и пайке.
vlad271254 Дата: Суббота, 15.05.2021, 22:44 | Сообщение # 119

Пользователи

vlad271254

Рядовой

  • Сообщений:2
  • Репутация:0±
vlad271254

Доброго времени суток!
Ручной пылесос FC6168 PHILIPS NL9206AD-4
Заменил аккумуляторы. Работал неделю.
Решил устранить некоторые ляпы при сборке (забыл вставить защёлку, небольшие нестыковки по корпусу)
При сборке пылесос несколько раз самостоятельно запускался.
   В итоге:
- при включении кнопкой пуска работает около 1-2 секунд и отключается
- после отключения продолжают гореть три зелёных светодиода
- светодиоды отключаются при повторном нажатии кнопки
- при подключении зарядного устройства его (зарядного устройства) напряжение падает на ноль - короткое
- если при отключении сразу не отключить питание нажатием кнопки сильно нагревается резистор R31
   Прошу наставить на путь истинный. Мозги закипают.
Спасибо.
Anat78 Дата: Суббота, 15.05.2021, 23:26 | Сообщение # 120

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

проверьте именно разьем для подключения зарядного при неправильной сборке там коротит

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Форум » Электроинструмент » Ремонт пылесосов » Пылесосы Philips » Пылесос аккумуляторный Philips FC6168 ремонт (Philips FC6167, FC6168, FC6169, FC6401, FC6404 2600mah)
Поиск:
