Пылесос аккумуляторный Philips FC6168 ремонт
|
|
|
istcmps
|
Дата: Среда, 18.03.2020, 13:38 | Сообщение # 31
|
|
|
здравствуйте, подскажите пожалуйста напряжение мотора, в турбо режиме и в обычном ? не могу найти эти микросхемы ( , хочу переделать пылесос на bms плату!
|
|
|
|
|
|
Anat78
|
Дата: Среда, 18.03.2020, 22:49 | Сообщение # 32
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
Цитата istcmps (  ) в турбо режиме
Цитата istcmps ( ) в обычном

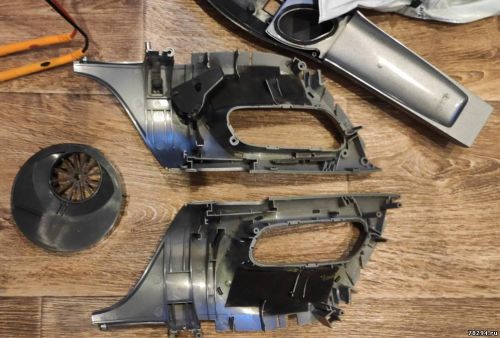

Еще один пылесос:
и батарея 6168 распиновка разьема:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
turbinaizer
|
Дата: Четверг, 02.04.2020, 15:37 | Сообщение # 33
|
|
|
Ребята, кто знает какая маркировка этой катушки индуктивности под номером L4?? у меня она сломалась и висит на одном тонюсеньком проводочке... в итоге не работает заряд аккумуляторов. Может чем то можно заменить? или вообще без нее?
Сообщение отредактировал turbinaizer - Четверг, 02.04.2020, 15:39 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 03.04.2020, 01:01 | Сообщение # 34
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
15 мкГн±10%
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
denisbespalko
|
Дата: Вторник, 07.04.2020, 19:24 | Сообщение # 35
|
|
|
Добрый день! Поменял АКБ в пылесос Phil FC6404/4 теперь не включается что может быть, на зарядки быстро мигает красным? Спасибо!
Сообщение отредактировал denisbespalko - Вторник, 07.04.2020, 19:44 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 07.04.2020, 22:09 | Сообщение # 36
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
Мигает красным быстро, значит неисправна батарея, как меня и на что? фото?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
denisbespalko
|
Дата: Среда, 08.04.2020, 00:17 | Сообщение # 37
|
|
|
Пылесос стал быстро разряжаться стояли такие
, поменял на Самсунг
Сообщение отредактировал denisbespalko - Среда, 08.04.2020, 00:38 |
|
|
|
|
|
Anat78
|
Дата: Среда, 08.04.2020, 03:19 | Сообщение # 38
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
просто подделки акб и надо их проверить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
denisbespalko
|
Дата: Среда, 08.04.2020, 06:23 | Сообщение # 39
|
|
|
Каждая 3.5v .Собрал старые назад тоже самое не вкл. и на зарядке мигает красным.  Добавлено (08.04.2020, 14:18)
---------------------------------------------
На АКБ есть ещё плата к которой припаиваются к ней может что-то с ней...?
|
|
|
|
|
|
turbinaizer
|
Дата: Пятница, 10.04.2020, 17:38 | Сообщение # 40
|
|
|
Anat78, скажи пожалуйста то может быть или это норма.
когда заряжаешь аккумулятор (подключив мультиметр) мигает зеленый светодиод. Например вчера дошло до 13,6в и все, зарядка прекратилась и светодиод просто стал гореть.
Потом проверял его разряд.. дошло до 9,3 и выключается... потом может постоять поднять напряжение до 10в с копейками и можно снова включить.
А сегодня уже много времени стоит на зарядке и постоянно мигает зеленый светодиод .... то есть не срабатывает выключение зарядки. Сейчас уже 13,9в на батарее показывает. до 14.2в доходит... а зарядка все идет.. может это нормально... что в плате отвечает за это выключение?
Сообщение отредактировал turbinaizer - Пятница, 10.04.2020, 20:18 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 10.04.2020, 20:15 | Сообщение # 41
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
На плате за это отвечает микроконтроллер заряда батареи иотключение происходит по дельте и по датчику температуры
Такой сильный разброс говорит что с батарее есть полудохлый элемент
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zabelin180
|
Дата: Пятница, 01.05.2020, 13:13 | Сообщение # 42
|
|
|
Здравствуйте, подскажите, пожалуйста, при зарядке, каким цветом должен мигать 6168 ?
После замены акб при зарядк е медленно мигает желтый. При включении загораются на 1 сек зеленые, двигатель запускается и тут же останавливается. После этого при зарядке мигает красным. АКБ менялись по причине быстрой разрядки. Что странно , меряю сейчас старые акб - 4 в. Новые - 3.5
что не так?
Сообщение отредактировал zabelin180 - Пятница, 01.05.2020, 13:28 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 01.05.2020, 13:47 | Сообщение # 43
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
Если поставить на зарядку то индикатор: мигает красным светом, потом белым, потом жёлтым, потом зелёным и потом горит зеленым.
Цитата zabelin180 ( ) После замены акб при зарядк е медленно мигает желтый.
Цитата zabelin180 ( ) что не так?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zabelin180
|
Дата: Вторник, 05.05.2020, 16:13 | Сообщение # 44
|
|
|
Простоял на зарядке 5 часов, все время слабо мигало желтым. После этого отключил зарядку, нажал кнопку. Загорелись зеленые индикаторы, пылесос включился на 1 сек. и сразу выключился. Больше не включался. После подсоединения зарядки мигает часто красным. Через какое-то время , если подключить зарядку , то опять мигает желтым. При включении кнопки история повторяется
Аккумы стояли зеленые, родные.
Поменял на желтые, вот с такой маркировкой.
BHE41865
3F012A8 134
Напрямую подключаю к мотору - крутит как зверь. Напряжение показывают 18 в
Самое главное: сразу после замены пылесос работал! Несколько раз включал, выключал во время сборки. А когда собрал и хотел прикручивать крышки - перестал.
Принесли по причине быстрой разрядки аккумов . Что интересно - на родных сейчас напряжение по 3.9 на новых - по 3.5,
При замене двигатель не отключал, просто силовые провода припаял к аккумуляторам в последнюю очередь.
После того, как пылесос ночь полежит - история повторяется - при зарядке мигает желтым. при включении на 1 секунду все три зеленым и выключается.
Посоветуйте, пожалуйста, в чем может быть причина?
Сообщение отредактировал zabelin180 - Вторник, 05.05.2020, 16:16 |
|
|
|
|
|
7989972
|
Дата: Среда, 20.05.2020, 00:34 | Сообщение # 45
|
|
|
Доброго вечера
Не очень внимательно Вас прочитал..
6168 сделал следующее...
1. Разобрал
2. Не снимал шлейф и не отпаивал мотор
3. Снял аккумуляторы
4. Припаял Hg2 3400 мАч, 30А
5. Включаю зарядку сперва моргает красное медленно, потом быстро...
Акки заряжены - на каждой банке 4.2(заряжал в липо режиме Аймакса для радиоупрвляемых моделек - в каждый аккумаулятор влил 2.8 мАч)
---------------------------------------------
К предыдущему посту - начал звонить цепочку - заметил погоревший предохранитель, заменил - всё заработало...
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 21.07.2020, 14:05 | Сообщение # 46
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
Еще отправил отремонтированный- замена батареи
Чтобы кнопка при транспортировке не нажалась - делаю вырез
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
navigator69
|
Дата: Вторник, 28.07.2020, 16:08 | Сообщение # 47
|
|
|
Доброго дня, господа! Пылесос Philips FC6168/01, поступил на замену АКБ. После замены пылесос перестал включаться, после нажатии на кнопку включения, красный светодиод мигает 15 раз с частотой примерно 1Гц и больше ничего не происходит. Замена микрухи S-8205B ничего не дала. Вся мелочевка целая, транзюки все в порядке. Не понимаю за что отвечает U3. Подскажите, куда копать?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 28.07.2020, 21:57 | Сообщение # 48
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
Проверьте предохранитель и саму батарею что она полностью заряжена
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
BUHU
|
Дата: Среда, 19.08.2020, 13:19 | Сообщение # 49
|
|
|
Цитата Anat78 ( ) Philips FC6168/01
как заказать?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 19.08.2020, 20:23 | Сообщение # 50
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
Добрый день, да отправляю но это же дорогая доставка около 10 долларов получается
просто установить и можно работать пылесосом, сядет - зарядите от родной зарядки
Пишите на почту 78294@mail.ru
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Errsh
|
Дата: Вторник, 20.10.2020, 17:40 | Сообщение # 52
|
Пользователи
Errsh
Рядовой
- Сообщений:13
- Репутация:1±
|
Помогите дорисовать схему и распознать некоторые элементы на пылесосе FC6404. Всем же эта схема пригодиться. Занялся срисовкой схемы из-за неисправности, что с кнопок на щетке не запускается, сам блок с щёткой и без - запускается.
Доступно только для пользователей
Сообщение отредактировал Errsh - Среда, 21.10.2020, 10:24 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 20.10.2020, 19:55 | Сообщение # 53
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
ок платы в наличии, буду добавлять номиналы, спасибо за старт!!!
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Errsh
|
Дата: Среда, 21.10.2020, 10:31 | Сообщение # 54
|
Пользователи
Errsh
Рядовой
- Сообщений:13
- Репутация:1±
|
Плата такого вида:
Добавлено (21.10.2020, 10:36)
---------------------------------------------
Просто уже три таких платы с одинаковой неисправностью. Нет включения с ручки. С блока включается. Нарисовал схему и понимаю, что скорее всего контроллер виноват.
На моей схеме приведены обозначения элементов списанных с них и частично догадки что же это такое. Например D5 похож на стабилитрон на 15В, но в цепи зарядки 15 вольт как то странно, скорее всего это защитный диод.
Добавлено (21.10.2020, 11:01)
---------------------------------------------
По фоткам грязного пылесоса могу сказать, что в таком виде как правило умирает ещё плата зарядки аккумуляторов. Уже их делал и не раз.
Сообщение отредактировал Errsh - Среда, 21.10.2020, 12:33 |
|
|
|
|
|
dondiman2000
|
Дата: Четверг, 22.10.2020, 18:36 | Сообщение # 55
|
|
|
Здравствуйте, подскажите пожалуйста в чем проблема: пылесос FC6168 18V перестал заряжаться. Заменил акк на новые весь комплект из 5шт, (приобрел Panasonic UR18650NSX Li-Ion 2600 mAh 3,6в 20А). Не отпаивал мотор  . Подключаю блок питания : загорается красный индикатор (LED2) и через секунду моментально переключается на индикаторы зеленого света (LED1 и LED5) горят беспрерывно, через секунд 5-6 потухают оба зеленых и заново загорается красный индикатор (LED2) тревожно моргая......
В чем косяк ? спасибо за ответ.
Сообщение отредактировал dondiman2000 - Четверг, 22.10.2020, 18:45 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 22.10.2020, 22:46 | Сообщение # 56
|
Администраторы
Anat78
Майор
- Сообщений:7351
- Репутация:60±
|
Проверьте исправность термодатчика и предохранителя
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Errsh
|
Дата: Пятница, 23.10.2020, 11:59 | Сообщение # 57
|
Пользователи
Errsh
Рядовой
- Сообщений:13
- Репутация:1±
|
Во-первых аккумуляторы должны быть все одного напряжения. Во вторых вы его включали без подключенного шлейфа? Надеюсь что нет, если включали, то смело меняйте контролер заряда. В третьих эта неисправность говорит что контролер заряда не видит аккумулятор и здесь я соглашусь, что первым делом нужно проверить предохранитель и термодатчик. Заодно проверить приходит ли напряжения от аккумуляторов на плату.
Такая неисправность тоже может быть, если аккумуляторы сильно сели и контролер заряда не может его подцепить. Решение - подзарядить. Но новые аккумуляторы должны поставляется наполовину заряженные.
Что то мне подсказывает, что контролеру заряда хана. Два таких же было. И третий лежит, корпуса к нему нету. Проверять нужно от простого к сложному: напряжение на банках, приходит ли питание на блок, предохранитель, термодатчик, проверить цепи балансировки, и остаётся контролер заряда.
Он кстати включается?
Сообщение отредактировал Errsh - Пятница, 23.10.2020, 12:25 |
|
|
|
|
|
dondiman2000
|
Дата: Пятница, 23.10.2020, 13:50 | Сообщение # 58
|
|
|
Напряжение на банках в скопе дают 16.05V , питание на блок приходит, предохранитель и термодатчик в норме, а вот с контроллером заряда для меня засада  , как его проверить, и где он на плате ? я просто не профи, помогите решить проблему)) Спасибо большое за ответы!
|
|
|
|
|
|
Errsh
|
Дата: Пятница, 23.10.2020, 13:59 | Сообщение # 59
|
Пользователи
Errsh
Рядовой
- Сообщений:13
- Репутация:1±
|
16 вольт это мало. Проверить напряжение на каждой банке. Чтобы контролер начал заряжать в скопе должно быть от 16,5В. Лучше 17В.
16,05В это получается или все банки по 3,2 В или одна банка не работает, а на четырёх по 4 В.
А новые аккумуляторы приходят с зарядом около 4 вольт.
Контролер заряда находится: на вашей фотографии сверху 16 ног микросхема, которая u4, но о её неисправности говорить пока рано.
Сообщение отредактировал Errsh - Пятница, 23.10.2020, 14:09 |
|
|
|
|
|
dondiman2000
|
Дата: Суббота, 24.10.2020, 21:02 | Сообщение # 60
|
|
|
Произвел замер толковым тестером, каждая банка 4,01В, в скопе все пять дают 20,06 ( прошлый замер на 16В сделал на неисправном тестере %), поэтому не актуально ). Кстати, с заводскими акк (которые в копе тоже дают 20В) были те же самые проблемы с запуском пылесоса, тоже моргал красный индикатор (LED2), осталось грешить на контроллер?
|
|
|
|
|
