Зарядное устройство Hitachi UC18YFSL переделка на 220
Anat78 Дата: Пятница, 08.02.2019, 07:52 | Сообщение # 1

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 577
  • Репутация: 3
Anat78

Зарядное устройство Hitachi UC18YFSL переделка на 220



Зарядное устройство предназначено для заряда литиевых акб хитачи 14,4-18вольт током 3,5А
Вес 0,5кг

Инструкция Hitachi UC18YFSL: https://www.hikoki-powertools.com/manual_....400.pdf

https://www.manualslib.com/manual/1058198/Hitachi-Uc-18yfsl.html

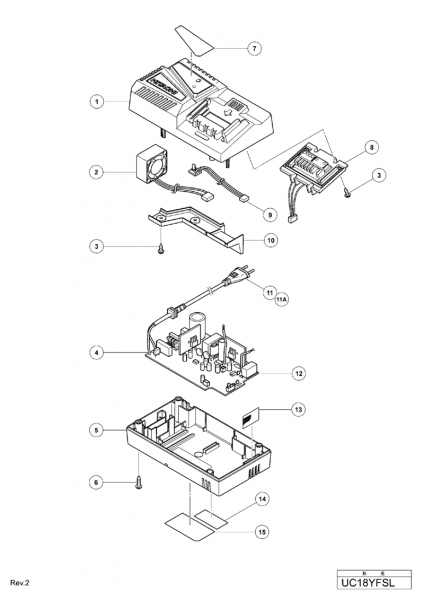

Устройство:



1 - CASE (A)HIT-336269.A336269
2 - FANHIT-336272.A336272
3 - TP TAPPING SCREW D3X8HIT-327174.A4327174
4 - FUSE (T3.15A/250V)HIT-332540.A1332540
5 - CASE (HIT-336270.A336270
6 - TAPPING SCREW (W/FLANGE) D3X18HIT-326358.A2326358
7 - HITACHI LABELHIT-336273.A336273
7 - HITACHI LABEL FOR AUS NZLHIT-336274.A336274
8 - TERMINAL HOLDERHIT-336277.A336277
9 - LED-PRINTED CIRCUIT BOARDHIT-336276.A336276
10 - AIR DUCTHIT-336271.A336271
11A - CORD FOR AUS NZLHIT-337907.A337907
11 - CORD FOR GBR UAE HKG SAUHIT-336281.A336281
11 - CORD FOR SIN VIE IND KORHIT-336283.A336283
11 - CORD FOR USA CAN MEXHIT-336280.A336280
11 - CORD FOR BRAHIT-336285.A336285
11 - CORD FOR TPEHIT-336284.A336284
11 - CORDHIT-336279.A336279
11 - CORD FOR CHNHIT-336278.A336278
12 - PRINTED CIRCUIT BOARD ASSY 110V-127V INCLUD.4HIT-336287.A 336287
12 - PRINTED CIRCUIT BOARD ASSY 220V-240V INCLUD.4HIT-336288.A336288
13 - FILTERHIT-336275.A336275

Для переделки на 220вольт надо заменить только электролит на 400-450вольт емкостью 68мкф и поставить варистор в предназначенное для него место на плате (например  B72210-S 271-K101 (S10K275), 275 В, 43 Дж )
Плюс заменить вилку сетевую.



По всем вопросам пишите здесь на форуме или мне на почту: 78294@mail.ru

Фото:
Прикрепления: 7241627.gif(95.9 Kb) · 9002433.jpg(283.0 Kb) · 9116783.jpg(240.5 Kb) · 3739596.jpg(328.7 Kb) · 2191120.jpg(442.7 Kb) · 6909692.jpg(231.2 Kb) · 4949614.jpg(64.1 Kb)

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Суббота, 09.02.2019, 00:29 | Сообщение # 2

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 577
  • Репутация: 3
Anat78

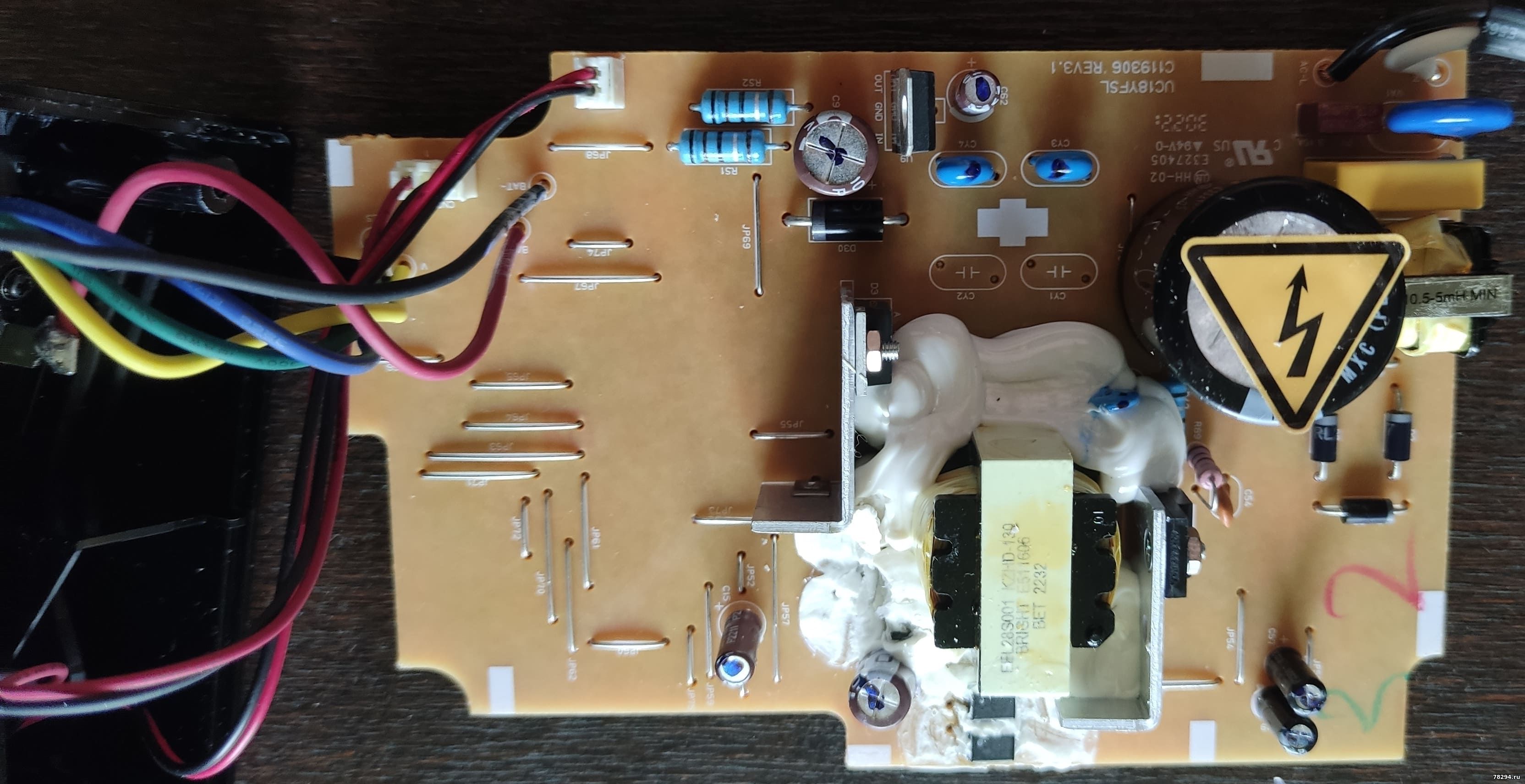

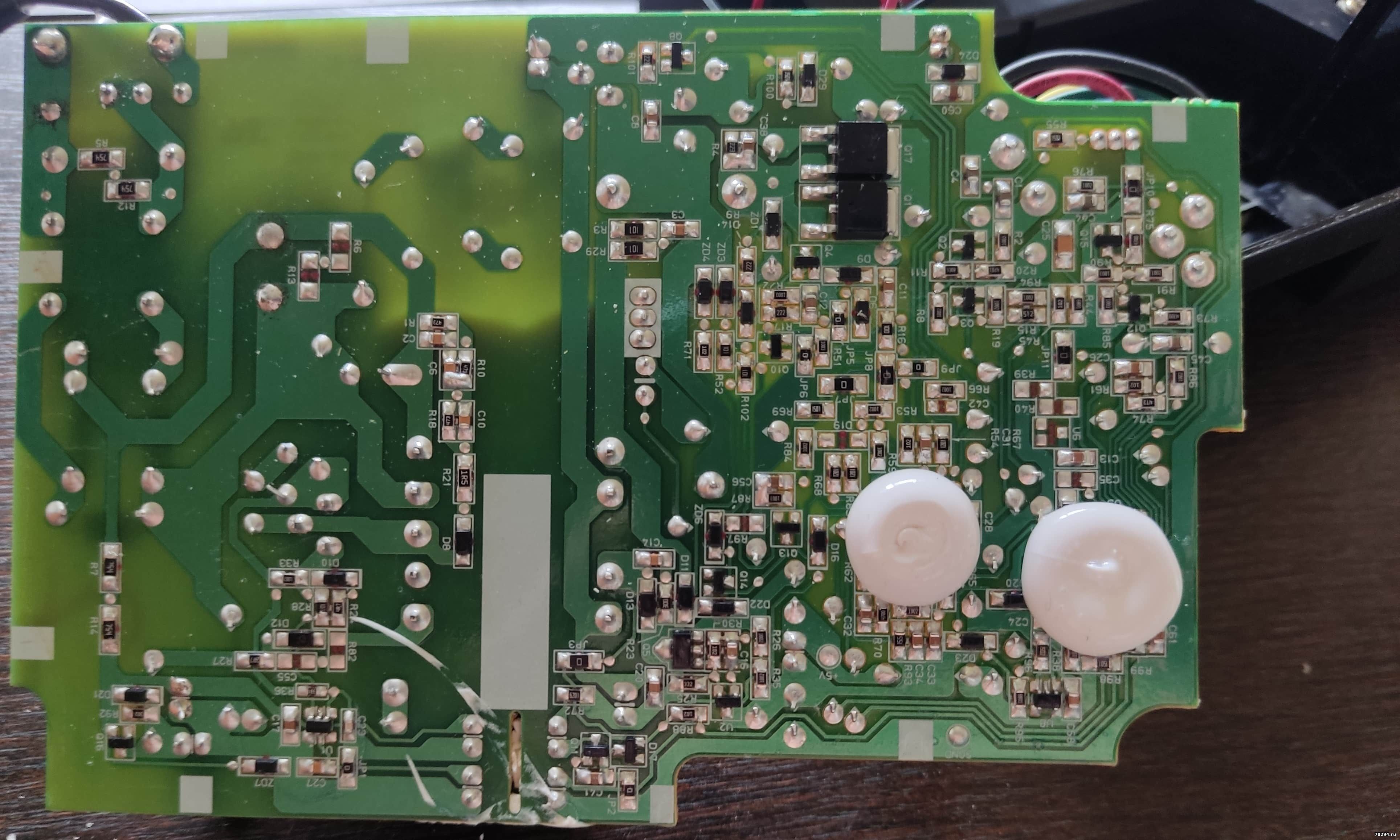

Фото платы:
Прикрепления: 3205735.jpg(187.6 Kb) · 4060648.jpg(220.9 Kb) · 8792972.jpg(171.0 Kb)

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
litfarm Дата: Пятница, 01.03.2019, 00:05 | Сообщение # 3

Пользователи

litfarm

Рядовой

  • Сообщений: 1
  • Репутация: 0

Здравствуйте. У меня зарядка hitachi UC18YSL3, мне её надо переделать с 110 на 220v. Надо всё делать также или есть особенности? Подскажите.
Anat78 Дата: Пятница, 01.03.2019, 08:48 | Сообщение # 4

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 577
  • Репутация: 3
Anat78

Цитата litfarm ()
hitachi UC18YSL3


Здравствуйте!
Это совершенно другая зарядка с током заряда 8А
Переделывать вот так: http://www.78294.ru/forum/21-266-607-9-1

Пожалуйста пришлите фото внутренностей на почту 78294@mail.ru
