Переделка зарядного HITACHI UC18YSL3 с Usb на 220в
Anat78 Дата: Пятница, 01.03.2019, 11:12 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6358
  • Репутация:49±
Anat78

Зарядное устройство UC18YSL3 с Usb переделка на 220вольт
Для литиевых аккумуляторов 14 и 18 вольт
Ток заряда 8А мощность потребления 195ватт
Ток USB - 2А

Эта же зарядка выпускается Metabo
И она же есть от фирмы hikoki



Инструкция по эксплуатации: https://www.manualslib.com/products/Hitachi-Uc-18ysl3-4137062.html
https://www.hikoki-powertools.com/manual_....905.pdf





Видео обзор  UC18YSL3 с Usb



Схема:



1 - CASE (A)HIT-338710.A3387102 - TAPPING SCREW (W/FLANGE) D2X8 (BLACK) FOR USA CANHIT-339341.A23393412 - TAPPING SCREW (W/FLANGE) D2X8 (BLACK)HIT-339341.A0339341
3 - LED-SWITCH PCB FOR USA CANHIT-338723.A3387233 - LED-SWITCH PCBHIT-339339.A3393394 - FUSEHIT-338726.A3387265 - PCB ASSY (EUROPE AUS ASIA) INCLUD.4HIT-338721.A338721
5 - PCB ASSY (USA) INCLUD.4 FOR USA CANHIT-338720.A3387206 - FILTERHIT-338725.A338725
7 - CASE (B)HIT-338712.A3387128 - TAPPING SCREW (W/FLANGE) D3X18HIT-326358.A1326358
9 - RUBBER (A)HIT-338717.A133871711 - HITACHI LABEL FOR USA CANHIT-338714.A338714
11 - HITACHI LABELHIT-339340.A33934012 - COVERHIT-338715.A133871514 - AIR DUCTHIT-338716.A338716
15 - TP TAPPING SCREW D3X8HIT-327174.A8327174
16 - CORD FOR GBR HKG SAUHIT-500507Z.A500507Z
16 - CORD FOR AUS NZLHIT-500508Z.A500508Z16 - CORD FOR USA CANHIT-500499Z.A0500499Z
16 - CORDHIT-500506Z.A500506Z
16 - CORD FOR CHNHIT-500509Z.A500509Z
17 - USB CAPHIT-338718.A33871818 - USB PCB FOR USA CANHIT-338722.A338722
18 - USB PCB (B)HIT-339338.A33933819 - FANHIT-3387j.A33872420 - USB PCB (A) EXCEPT FOR USA CANHIT-339337.A339337
21 - SUPPORT (D) EXCEPT FOR USA CANHIT-339343.A0339343
22 - FERRITE CORE EXCEPT FOR USA CANHIT-339342.A339342

Переделка HITACHI UC18YSL3 на 220в:

Для переделки на 220вольт HITACHI UC18YSL3 надо заменить только электролит на 400-450вольт
емкостью 100мкф (http://ali.pub/3v806u) и поставить варистор в предназначенное для него место на
плате (например  B72210-S 271-K101 (S10K275), 275 В, 43 Дж )
Плюс заменить вилку сетевую.

По всем вопросам пишите здесь на форуме или мне на почту: 78294@mail.ru

Еще фото:









Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Пятница, 11.10.2019, 03:36 | Сообщение # 2

Пользователи

patisy4

Рядовой

  • Сообщений:55
  • Репутация:2±

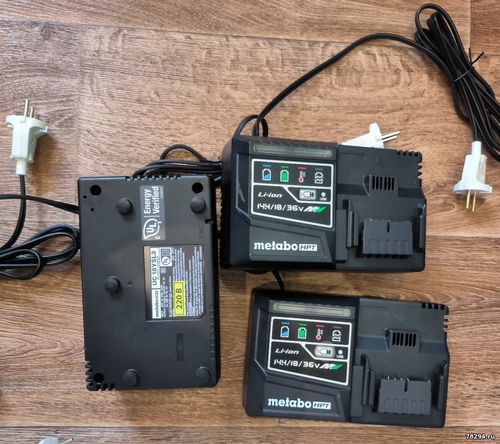

 Поддержу проект автора, эта же зарядка(в моем случае была от Metabo) успешно переделана на 220 вольт
Фотки дам, а то у автора их нет.

Доступно только для пользователей
vsrusik Дата: Воскресенье, 09.08.2020, 16:08 | Сообщение # 3

Пользователи

vsrusik

Рядовой

  • Сообщений:7
  • Репутация:1±
vsrusik

от Metabo также переделывается?
Anat78 Дата: Воскресенье, 09.08.2020, 19:28 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6358
  • Репутация:49±
Anat78

не все
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aquaMaster Дата: Воскресенье, 18.04.2021, 21:29 | Сообщение # 5

Заблокированные

aquaMaster

Рядовой

  • Сообщений:15
  • Репутация:0±

 а не подскажите в щем заключается разница от Metabo?
Anat78 Дата: Понедельник, 19.04.2021, 10:12 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6358
  • Репутация:49±
Anat78

Почти полностью одинаковые, но есть отличия по году выпуска
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Ivan45 Дата: Воскресенье, 27.06.2021, 22:34 | Сообщение # 7

Пользователи

Ivan45

Рядовой

  • Сообщений:11
  • Репутация:0±

 MJE13005
pepe Дата: Пятница, 09.07.2021, 23:06 | Сообщение # 8

Пользователи

pepe

Рядовой

  • Сообщений:2
  • Репутация:0±

 Подскажите, какая ШИМ-ка может быть в этой зарядке.
Пробило диодный мост, сгорел транзистор и резистор 0.1 Ом. Всё заменил, но на выходе ШИМ ноль.











Сообщение отредактировал pepe - Суббота, 10.07.2021, 11:11
onorkin Дата: Пятница, 10.12.2021, 13:50 | Сообщение # 9

Пользователи

onorkin

Рядовой

  • Сообщений:1
  • Репутация:0±

 шим
IP06Y
8501
kalykcorp Дата: Четверг, 07.04.2022, 12:35 | Сообщение # 10

Пользователи

kalykcorp

Рядовой

  • Сообщений:3
  • Репутация:0±

 patisy4, Хочу купить инструменты metabo hpt (hitachi), ваша переделка не сказалась на работе устройства. Качество самих устройств какое на ваш взгляд?

Сообщение отредактировал kalykcorp - Четверг, 07.04.2022, 12:37
Anat78 Дата: Четверг, 07.04.2022, 13:07 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6358
  • Репутация:49±
Anat78

Все надежно!
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Ivan45 Дата: Пятница, 29.04.2022, 18:24 | Сообщение # 12

Пользователи

Ivan45

Рядовой

  • Сообщений:11
  • Репутация:0±

 Доброе время суток. Переделал зарядку Metabo YSL3  под 220В (замена транзистора и конденсатора). Все работает при напряжении 110 В четко, при включении 220 В заряжает аккумулятор, через некоторое время начинает работать циклами заряжает - отключается вентилятор, моргает светодиод синим цветом і снова процесс возобновляется. Подскажите в чем проблема, можно ли ее исправить. Mosfet ставил TF10N60, TF11N60, 15NM65ND.
Anat78 Дата: Пятница, 29.04.2022, 19:37 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:6358
  • Репутация:49±
Anat78

Нужно доматывать трансформатор просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Ivan45 Дата: Пятница, 29.04.2022, 21:45 | Сообщение # 14

Пользователи

Ivan45

Рядовой

  • Сообщений:11
  • Репутация:0±
Цитата Anat78 ()
Нужно доматывать трансформатор просто
 Реально ли єто сделать? Нужно доматывать первичку и вторичку?
Anat78 Дата: Пятница, 29.04.2022, 21:50 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:6358
  • Репутация:49±
Anat78

первичку
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
