Переделка зарядного Ryobi P117 на 220в
Anat78 Дата: Понедельник, 21.08.2017, 08:42 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

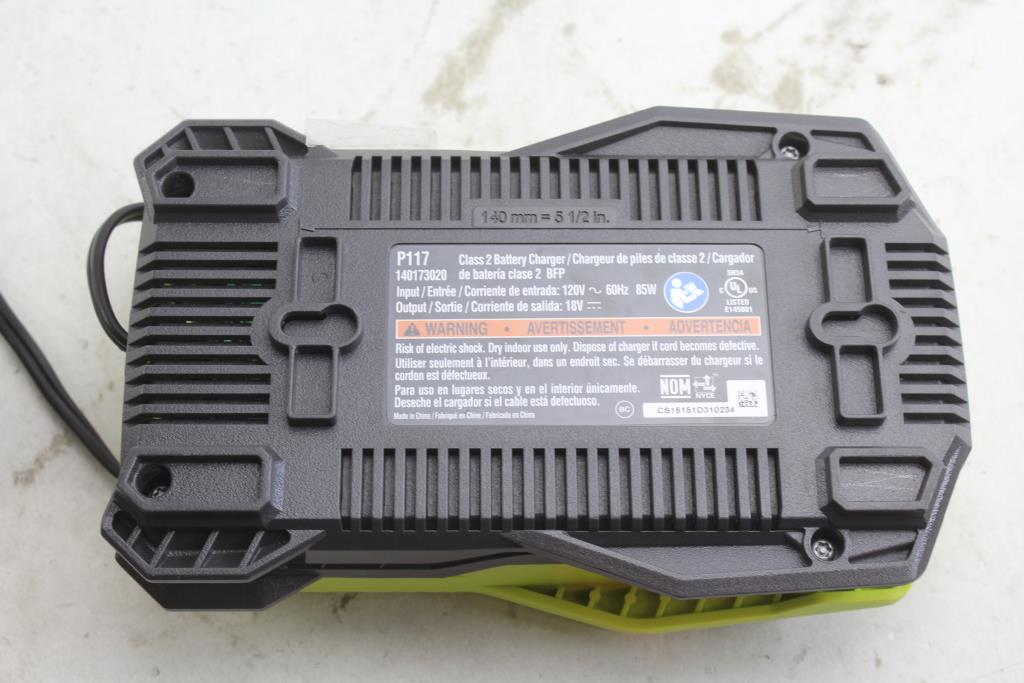

Переделка зарядного Ryobi P117 с 110 на 220 вольт

Выходное напряжение 18 вольт, 3 ампера, мощность 85 ватт.









Для переделки на 220 вольт , необходимо:
Доступно только для пользователей







Шнур 1.7м с плоской вилкой (S-52) ШВВП 2х0.5мм (черный)
А кто хочет чтобы пользоваться было еще и удобно то обязательно заменит шнур.

Переделка зарядного ryobi для работы от прикуривателя так же возможно, нужно просто поставить внутрь преобразователь 12-21вольт

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 21.08.2017, 08:52 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Инструкция по эксплуатации зарядного Ryobi P117

https://www.manualslib.com/manual/1091215/Ryobi-P117.html

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

Схема электрическая Ryobi P117

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 28.05.2018, 23:20 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

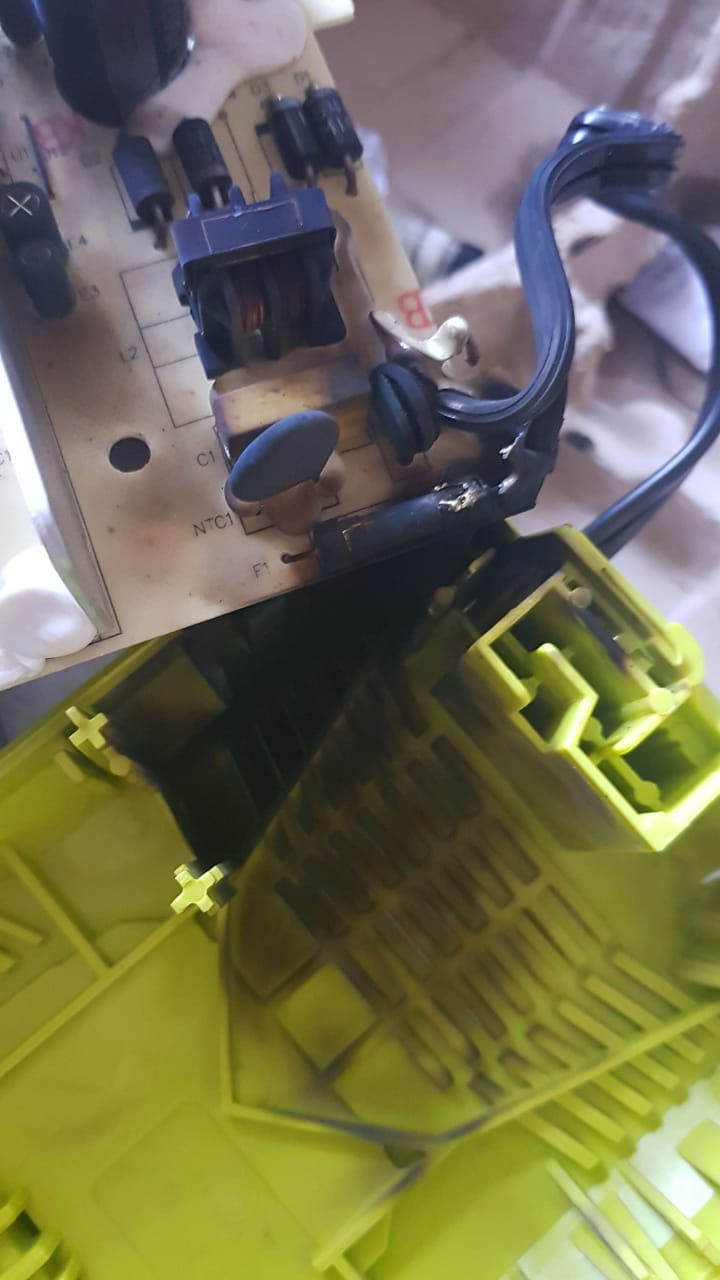

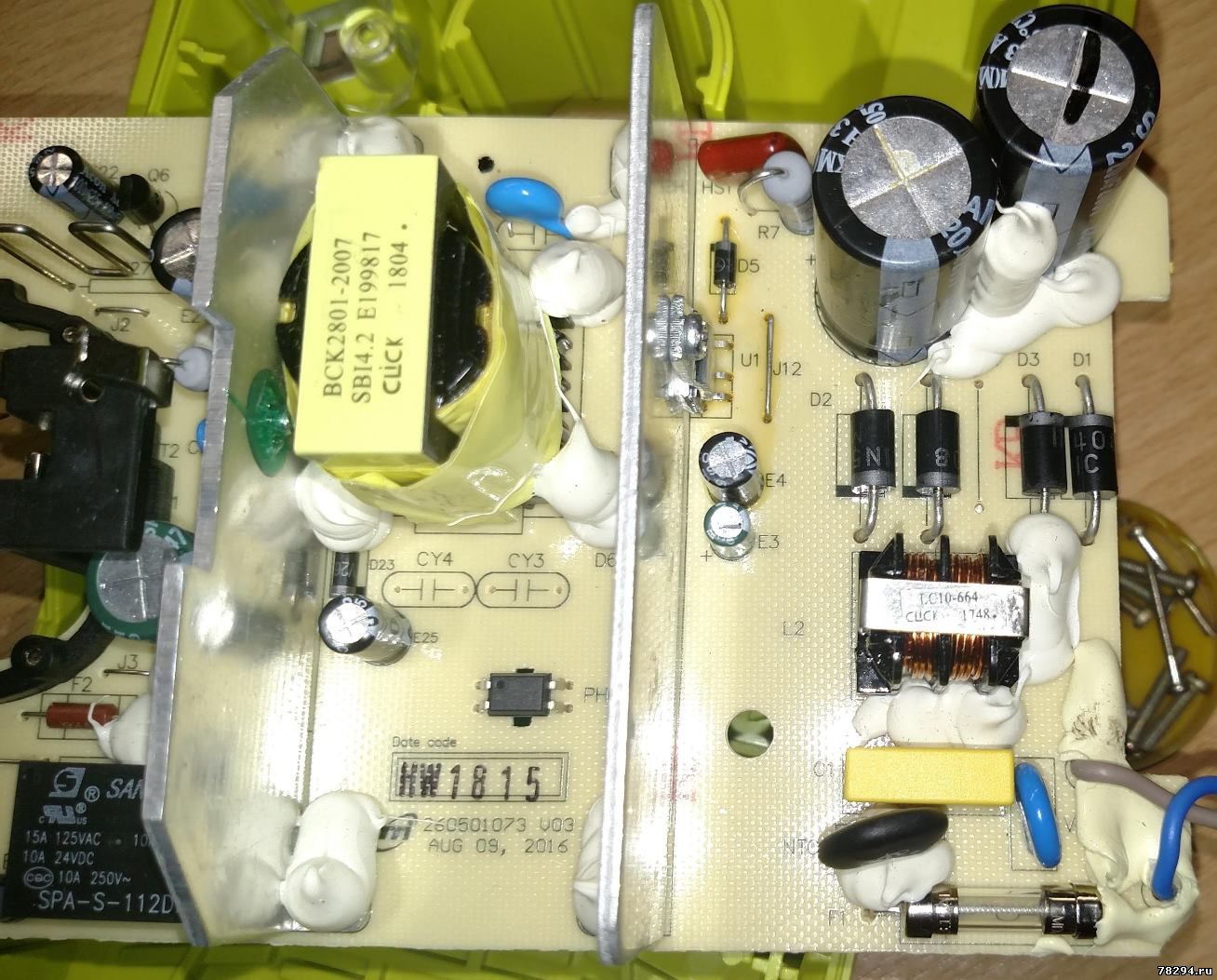

Если варистор не заменить или заменить на неправильный то произойдет маленький взрыв



После такого взрыва надо будет заменить варистор, предохранитель, проверить термистор и отмыть плату от черного налета полностью


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Вторник, 08.10.2019, 00:07 | Сообщение # 4

Пользователи

patisy4

Рядовой

  • Сообщений:56
  • Репутация:2±

Спасибо, все заработало!
ashhabad Дата: Понедельник, 18.11.2019, 22:38 | Сообщение # 5

Пользователи

ashhabad

Рядовой

  • Сообщений:1
  • Репутация:0±

Спасибо за информацию! заказал в Чип и Дип варистор!
pstreban Дата: Пятница, 10.01.2020, 15:20 | Сообщение # 6

Пользователи

pstreban

Рядовой

  • Сообщений:4
  • Репутация:0±

Приветствую! Помогите, пожалуйста разобраться в данном зарядном устройстве (ЗУ). До переделки не включал, к сожалению. После переделки (как рекомендовано на данной страничке) ЗУ не работает, точнее индикатор питания не светится, при подключении АКБ никакой реакции. Единственное, что варистор я поставил на 390В.
Anat78 Дата: Пятница, 10.01.2020, 15:36 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Фото?
Напряжение на электролитах?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
pstreban Дата: Пятница, 10.01.2020, 17:08 | Сообщение # 8

Пользователи

pstreban

Рядовой

  • Сообщений:4
  • Репутация:0±



Напряжение 326 В
Anat78 Дата: Суббота, 11.01.2020, 13:46 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Видимо и до вас было неисправное, мерьте транзистор силовой

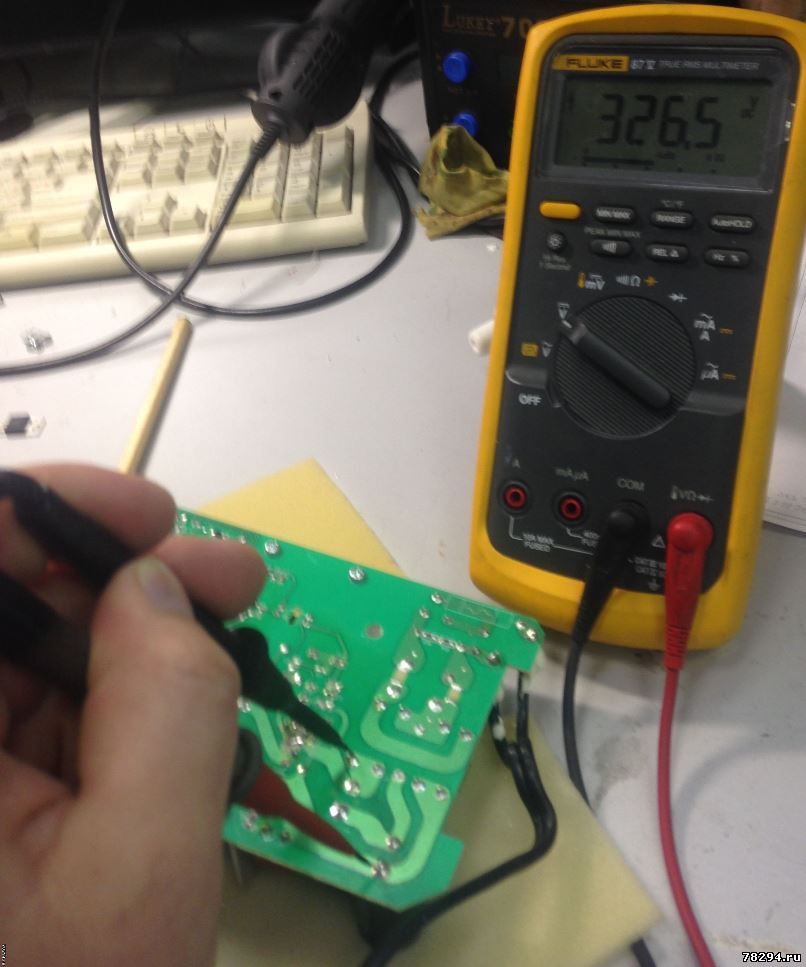

У меня при включении в сеть показывает так:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
pstreban Дата: Понедельник, 13.01.2020, 12:42 | Сообщение # 10

Пользователи

pstreban

Рядовой

  • Сообщений:4
  • Репутация:0±

Что есть силовой транзистор!? На радиаторе стоит спаренный диод  Шоттки, его я проверил, шим пробовал менять на аналогичный, за одно проверил все диоды  - ничего не помогло, вот и обратился к Вам).
Anat78 Дата: Понедельник, 13.01.2020, 13:02 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

TOP256en http://ali.pub/4d0yqt
Здесь посмотрите схему и сигналы:
https://static.chipdip.ru/lib/430/DOC004430563.pdf

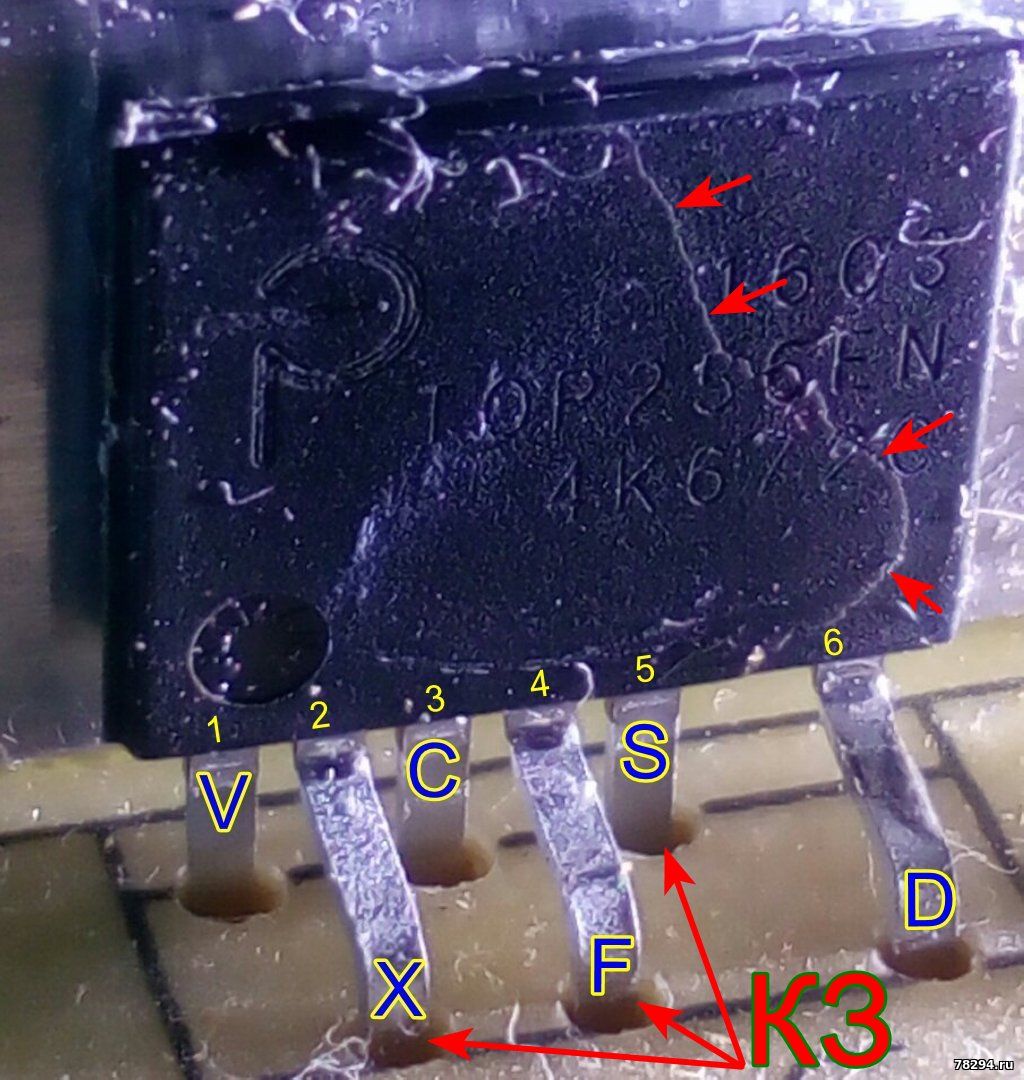

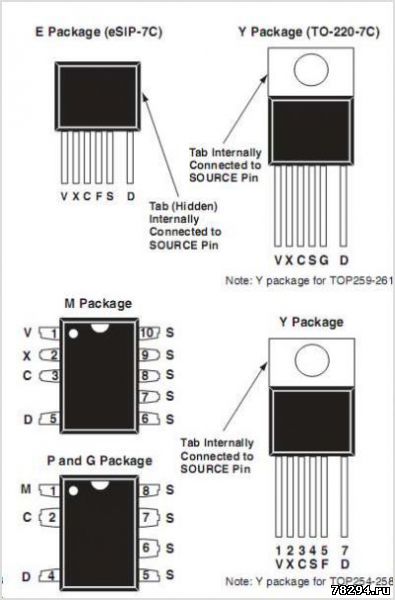

Сгорает если включить в 220 без переделки, либо при сгорании снаббера, кз между ногами (C и S) микросхемы



Проверить что все остальное целое очень просто - подать 20 вольт после диода шотки.
Снаббер С6 стоит 4700 пф 630 Вольт, ставить - 4,7нФ 2кВ


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
pstreban Дата: Понедельник, 13.01.2020, 15:00 | Сообщение # 12

Пользователи

pstreban

Рядовой

  • Сообщений:4
  • Репутация:0±

Спасибо большое за информацию....буду пробовать. Если интересно, то отпишусь по результатам.

Добавлено (15.01.2020, 15:51)
---------------------------------------------
Первые результаты ремонта:
1 Заменил С6 на 4,7нФ 2кВ
2 Заменил силовой транзистор (на TOP255EN,  он чуть менее мощный, 256 не оказалось в магазине)
3 Проверил оптрон.
По итогу - напряжение на выводах диода Шоттки (26-29) В, видимо кондер заряжается (блок питания с 20 В не подключал).
По факту - зарядка так и не заработала.
В схеме стоит регулятор напряжения, но до него напряжение не доходит (между выводами входа и общим сопротивление 2 Ом  - мне кажется этого мало), соответственно и на выходе ничего нет.
Энтузиазм пропал.

oscillos Дата: Понедельник, 06.04.2020, 21:04 | Сообщение # 13

Пользователи

oscillos

Рядовой

  • Сообщений:3
  • Репутация:1±

в более новых P117 поставили резистор последовательно с выпрямительным диодом по низковольтному выходу, он дохнет. До 78L05 не доходит питание.
Anat78 Дата: Понедельник, 06.04.2020, 21:04 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

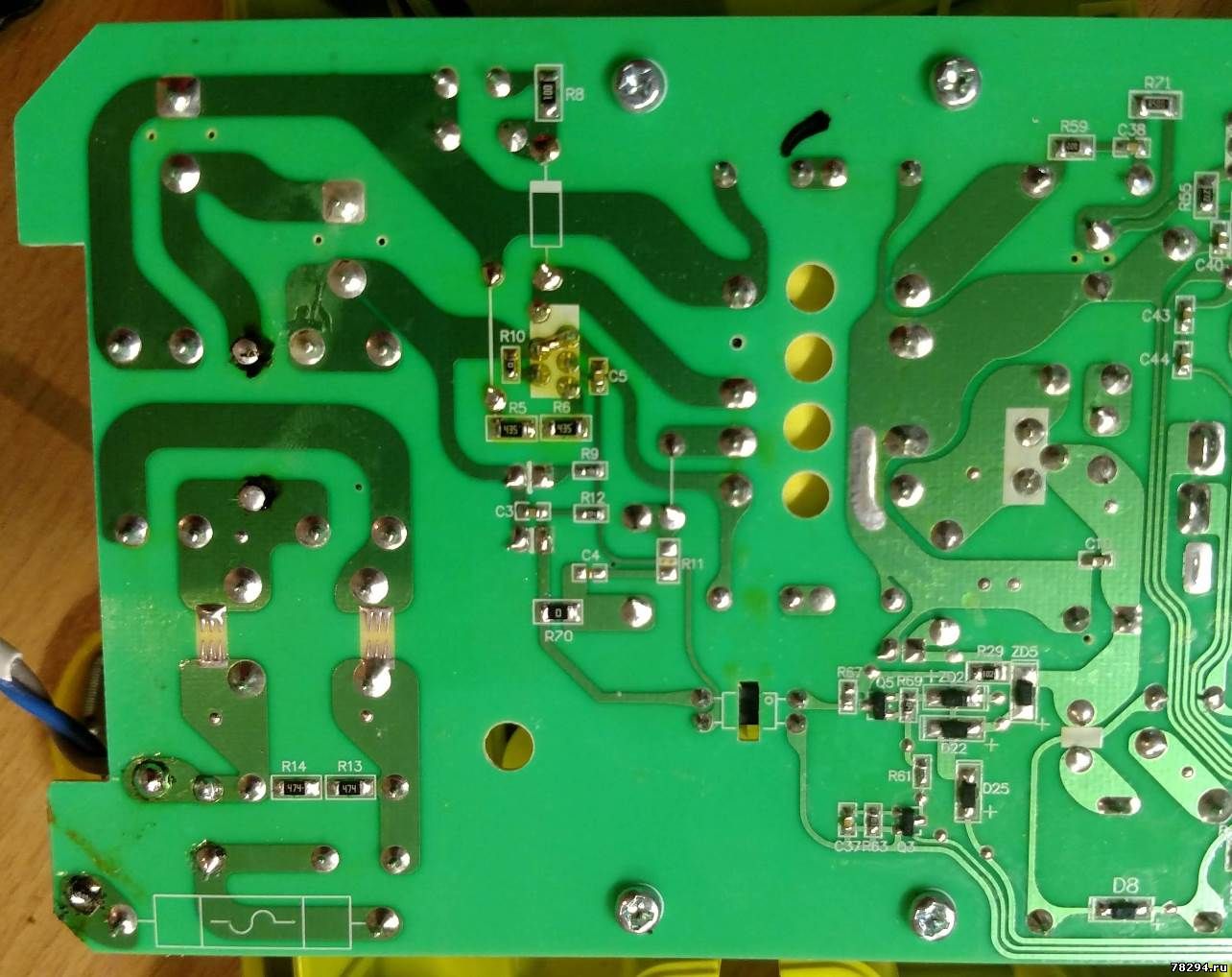

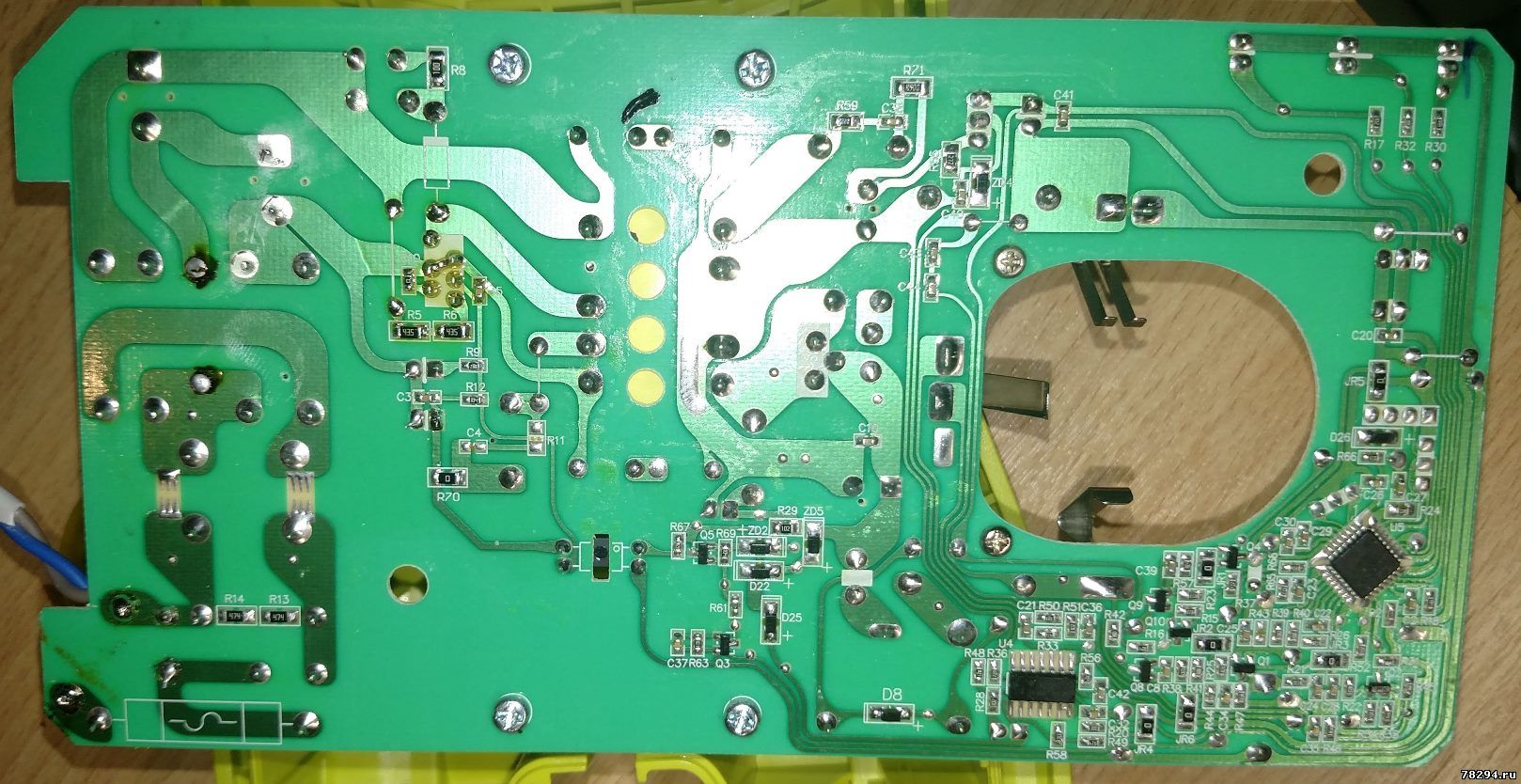

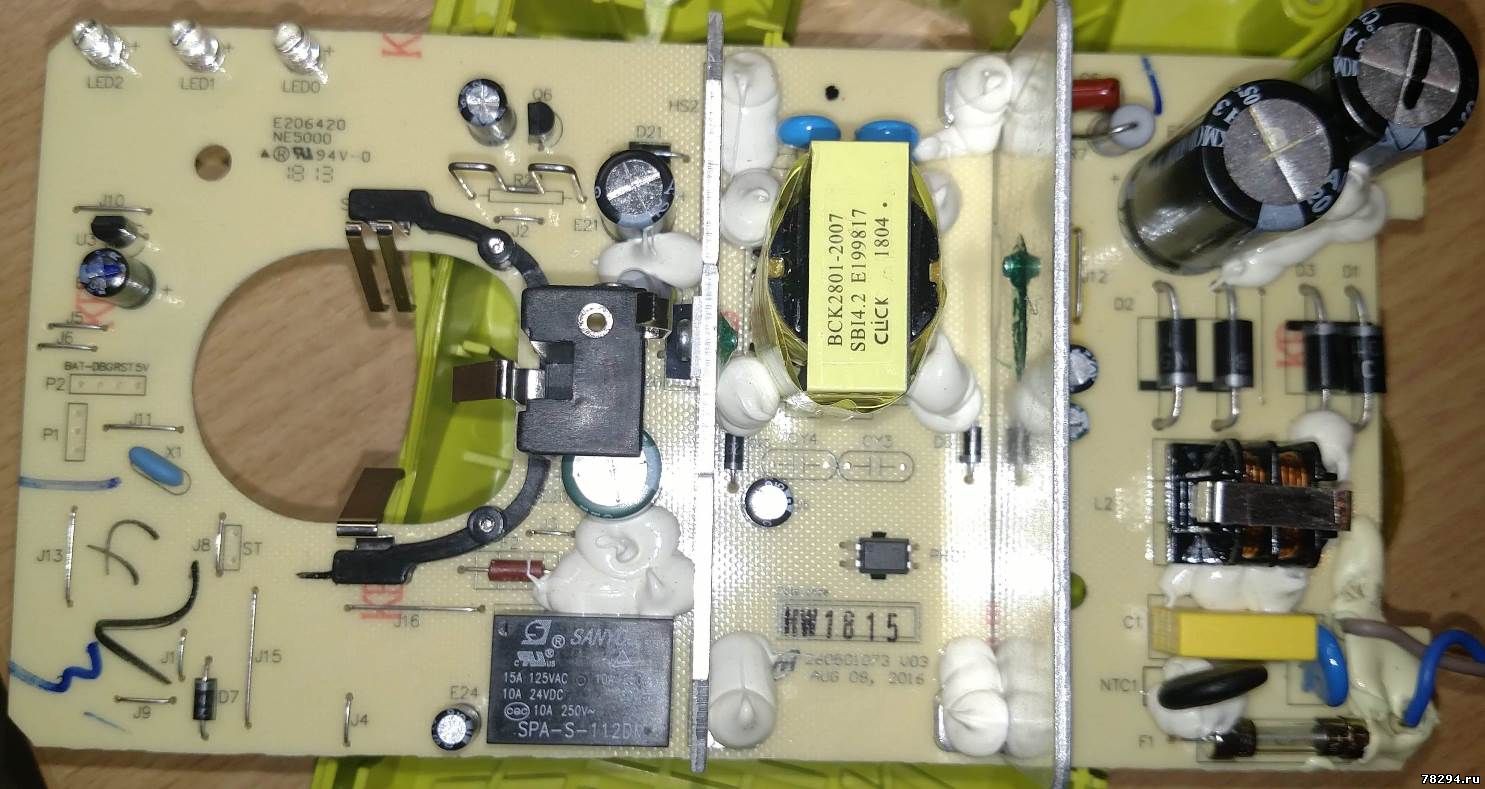

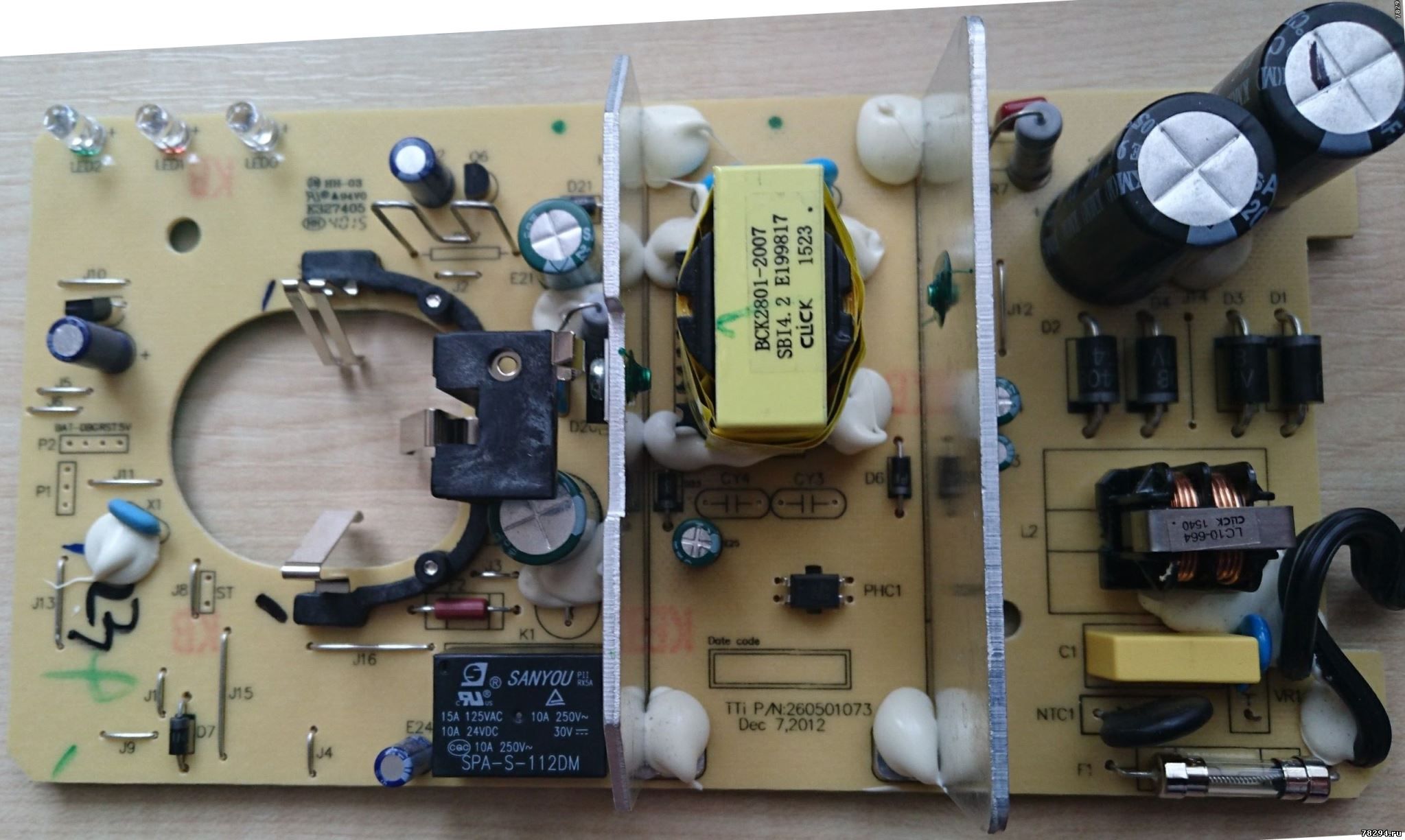

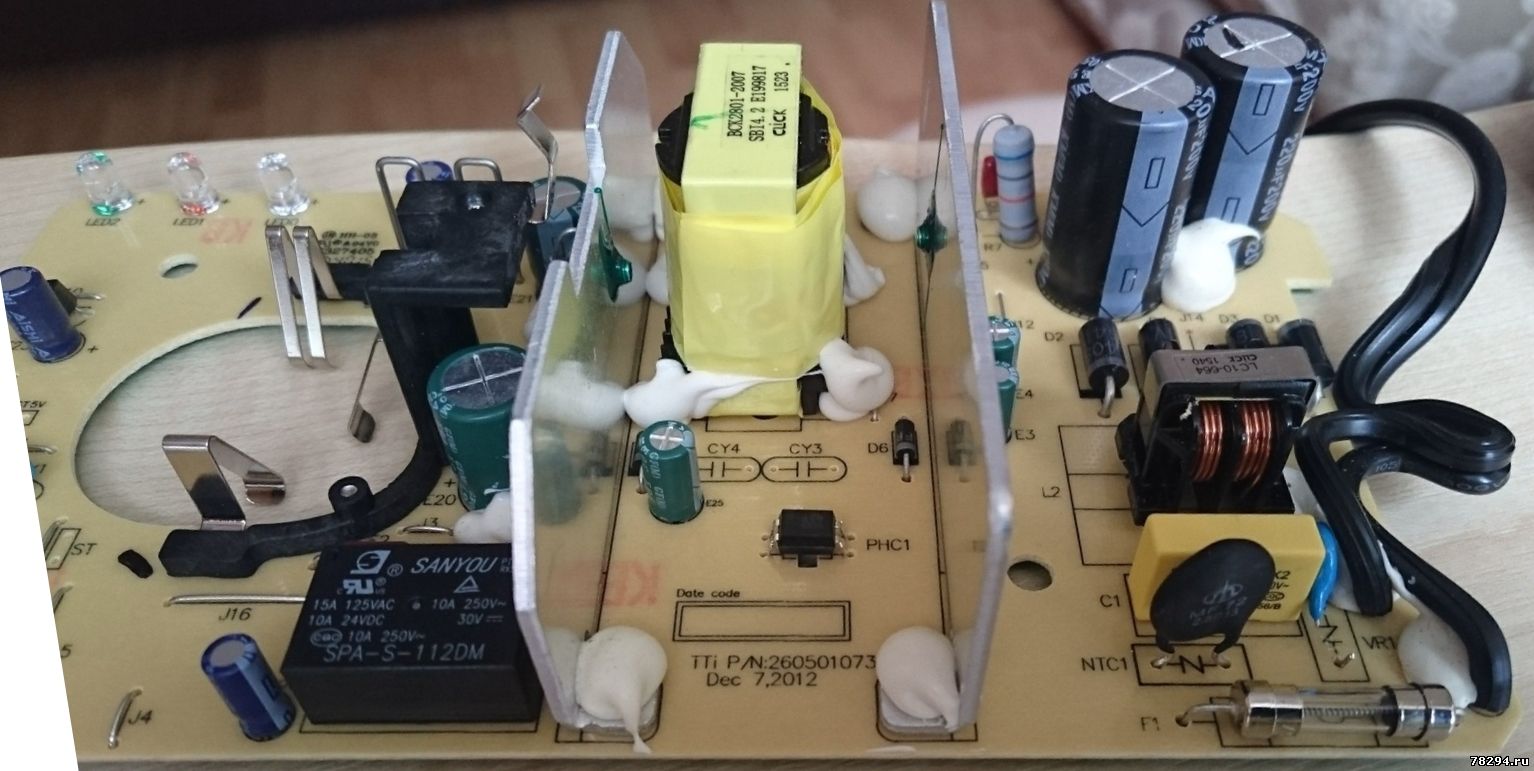

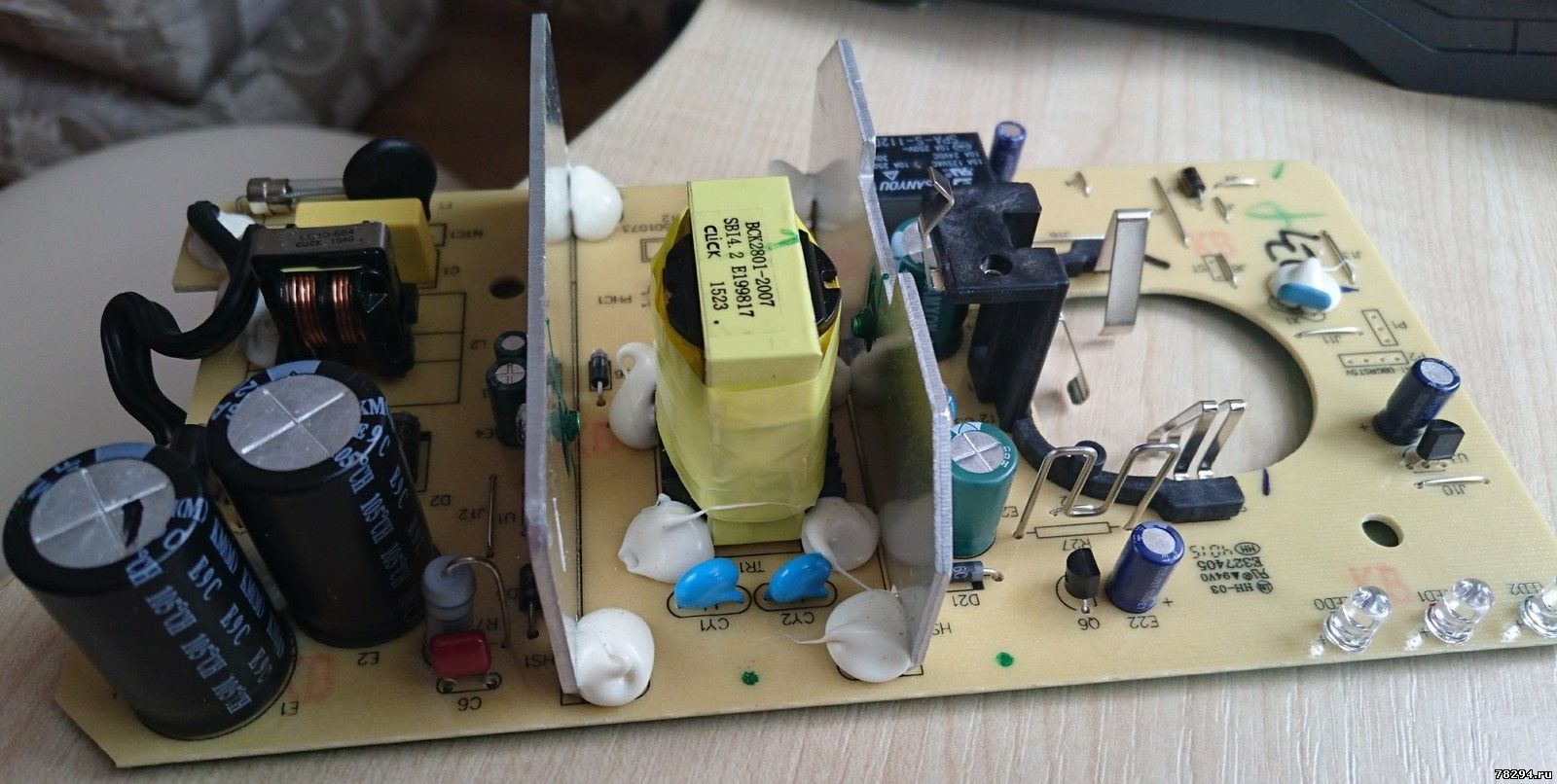

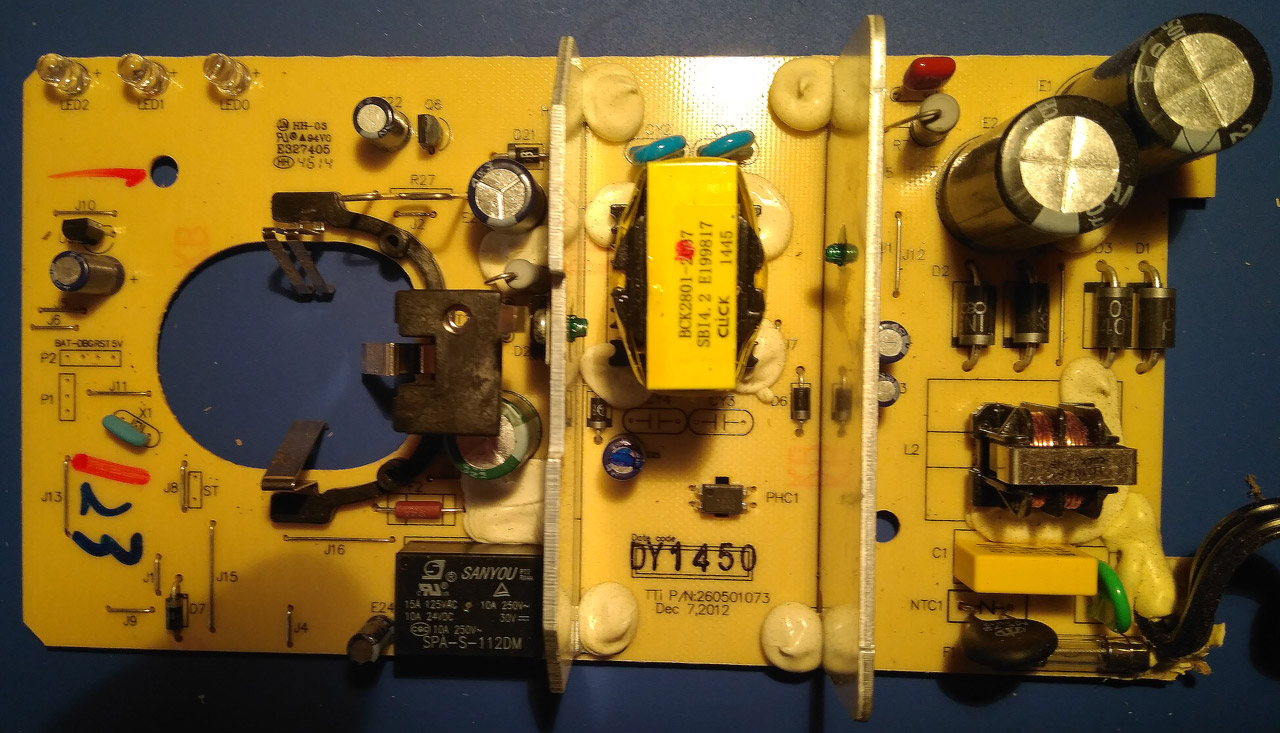

Фото платы подробно:











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
oscillos Дата: Вторник, 07.04.2020, 19:11 | Сообщение # 15

Пользователи

oscillos

Рядовой

  • Сообщений:3
  • Репутация:1±

да, на этой плате он есть
quadmauler Дата: Пятница, 24.04.2020, 20:42 | Сообщение # 16

Пользователи

quadmauler

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата Anat78 ()
Помогу с переделкой зарядных.

Разрешите обратиться, цена переделки какова? есть Р117 на 120V, хотелось бы 220.
Anat78 Дата: Пятница, 24.04.2020, 20:57 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Переделка полная Руоби Р117 на 220 вольт - 400руб

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vadim_ka Дата: Вторник, 30.03.2021, 22:48 | Сообщение # 18

Пользователи

vadim_ka

Рядовой

  • Сообщений:4
  • Репутация:0±

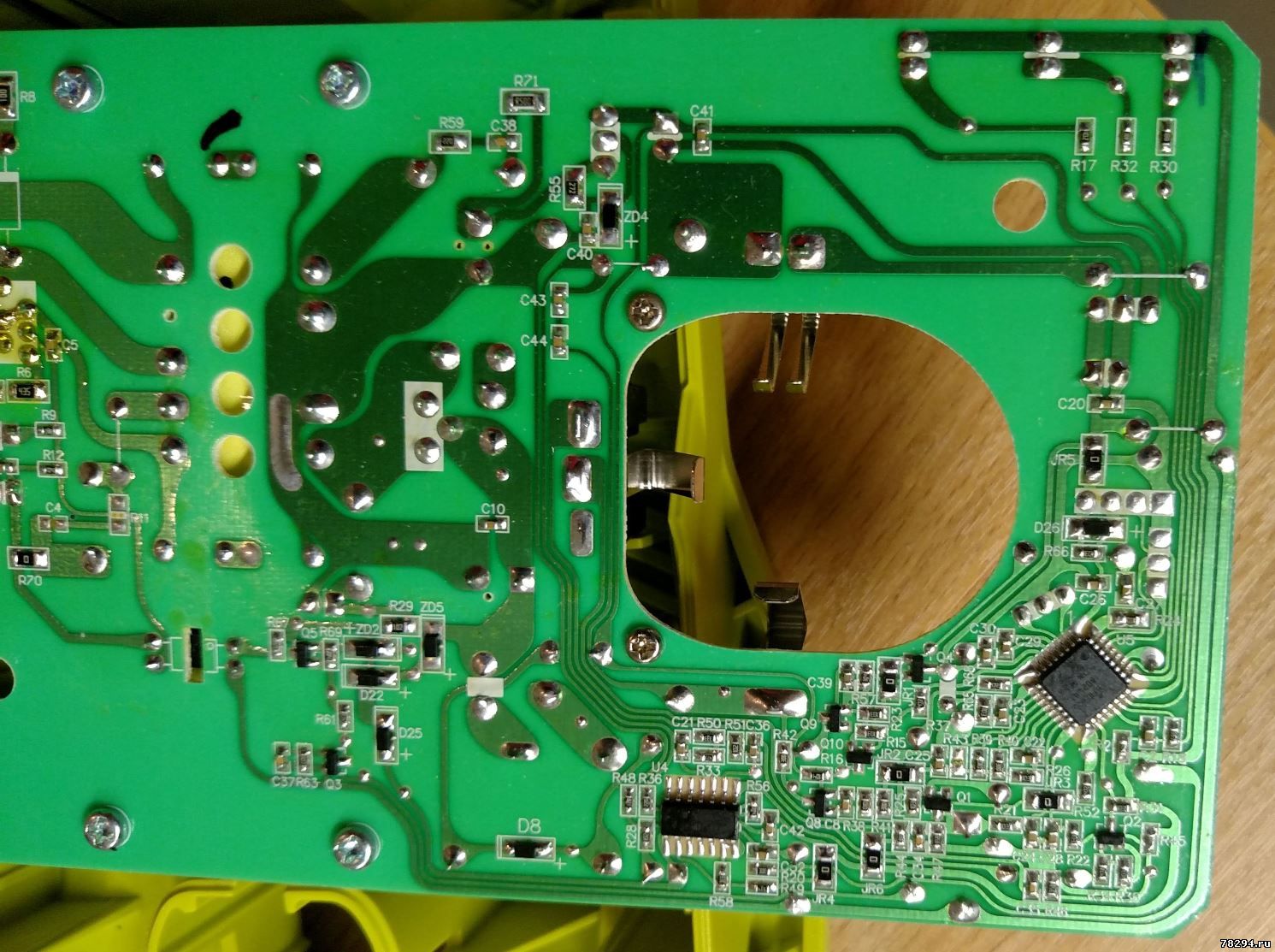

Здравствуйте. Решил себе прикупить набор из Америки и он приехал с зарядкой P117. Внешне она такая же как и раньше, но внутри совершенно другая схема. Теперь стоит диодный мост в сборе, один конденсатор 150мкф*200В, и далее схема с контроллером (маркировку "73L21a" пробить не удалось) и полевым транзистором 13N50. На выходе теперь нет реле.
Заменил на входе варистор на 14D431 и конденсатор на 100мкф*400В. Фото после переделки:

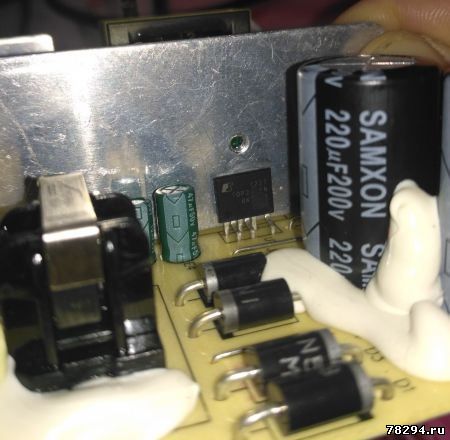

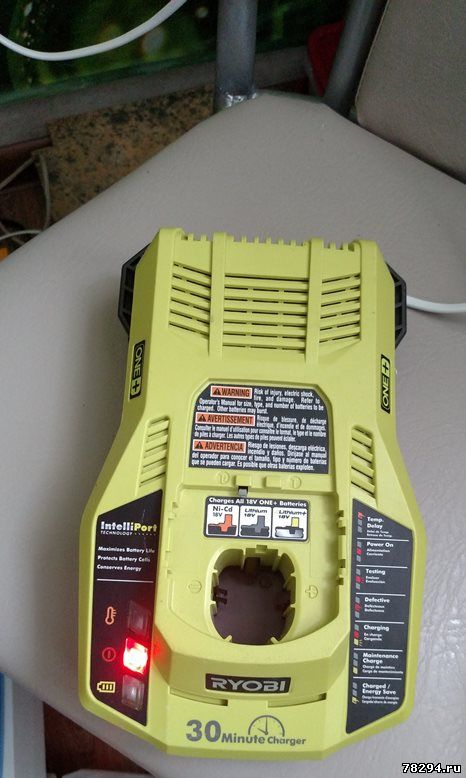

После включения засветился красный светодиод. Но когда вставляю батарею то сначала красный начинает мигать, потом короткая вспышка на зелёном и ситуация циклически повторяется с мигающим красным и вспышкой зелёного.
Есть какие-то идеи по этому поводу?
Набор полностью новый, так что должно всё работать. Батарея в дрели работает. К сожалению, проверить с другой батареей или в другом заряднике не могу.
Anat78 Дата: Вторник, 30.03.2021, 23:38 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

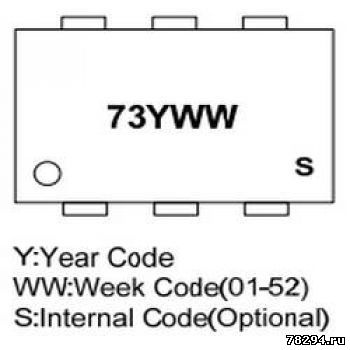

73L21a это HT2273



13N50- транзистор под замену

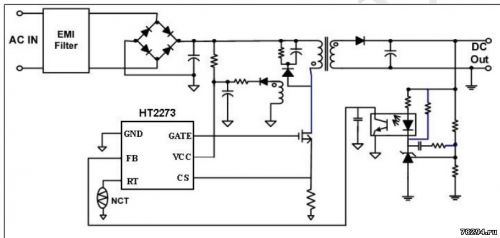

Схема вот:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vadim_ka Дата: Среда, 31.03.2021, 13:15 | Сообщение # 20

Пользователи

vadim_ka

Рядовой

  • Сообщений:4
  • Репутация:0±

На какой лучше заменить? Вроде 13N50 на 500В рассчитан.
Это именно у меня он сдох или сразу нужно всем менять, кто будет такой же блок переделывать?
Anat78 Дата: Среда, 31.03.2021, 15:05 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Надо минимум 600, поэтому сразу менять надо на 11N80C
всем


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vadim_ka Дата: Среда, 07.04.2021, 00:02 | Сообщение # 22

Пользователи

vadim_ka

Рядовой

  • Сообщений:4
  • Репутация:0±

Заменил транзистор на SPA11N80C3. Ситуация не изменилась - также мигает красным и короткая зелёная вспышка.
Есть мысли что делать?

Добавлено (08.04.2021, 20:27)
---------------------------------------------
Anat78, можете подсказать что посмотреть и как заставить зарядку работать? В крайнем случае готов даже отправить её Вам.

Anat78 Дата: Пятница, 09.04.2021, 10:44 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Батарея точно исправная? сколько потребляет из сети когда моргает красным?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Samorez Дата: Понедельник, 02.08.2021, 22:58 | Сообщение # 24

Пользователи

Samorez

Рядовой

  • Сообщений:3
  • Репутация:0±

Так что в итоге, новую P117 возможно переделать? Я про ту, у которой диодный мост в сборе.
Если возможно, опишите весь процесс, пожалуйста!

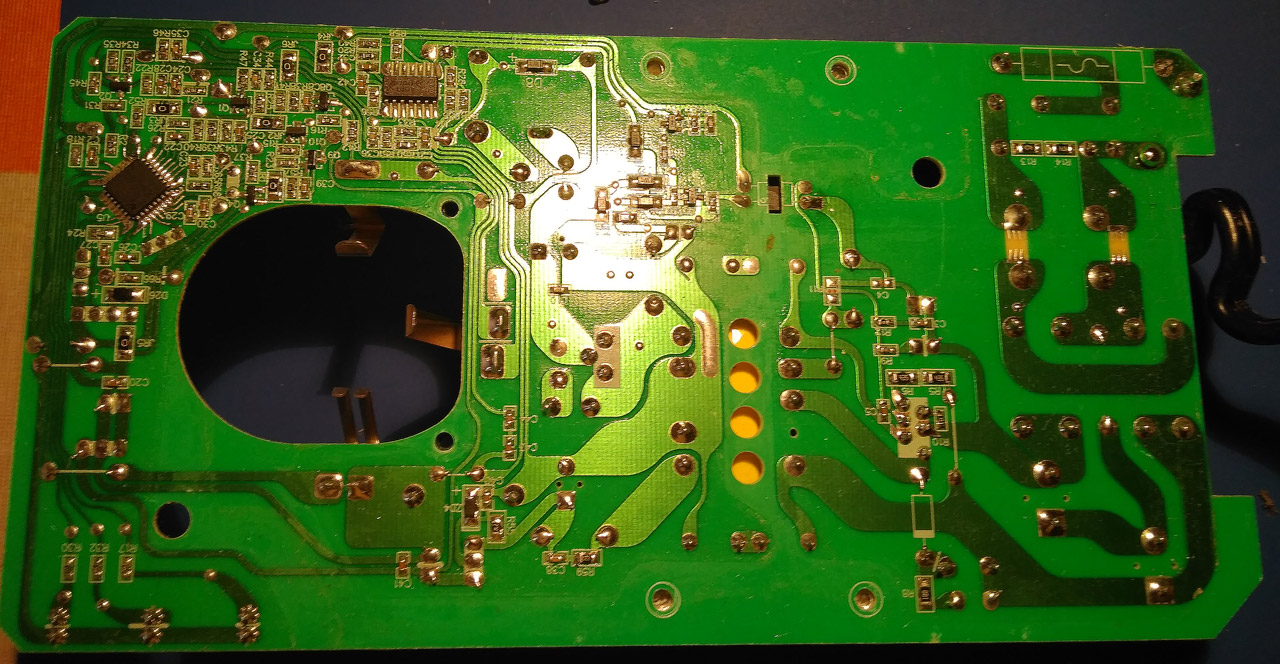

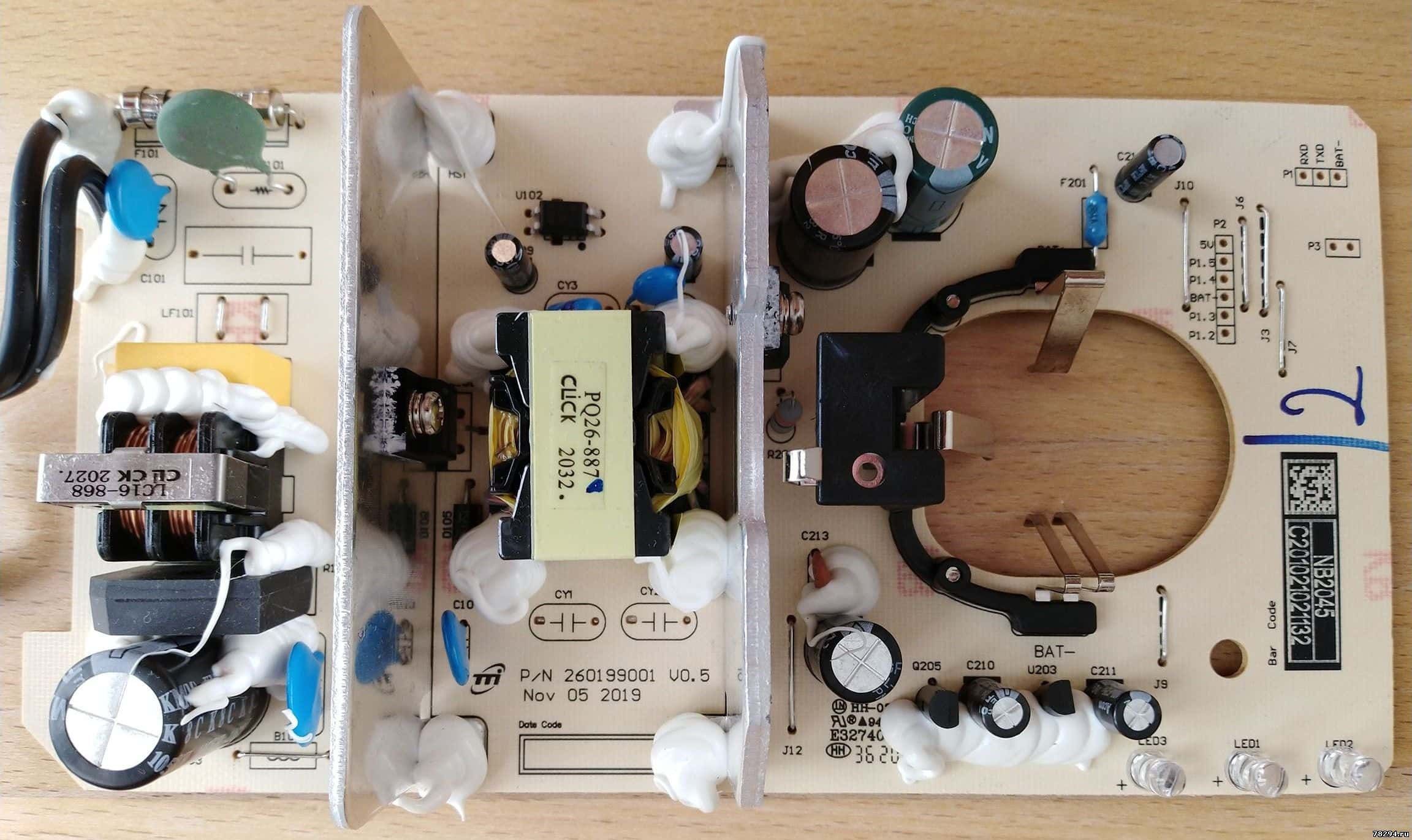

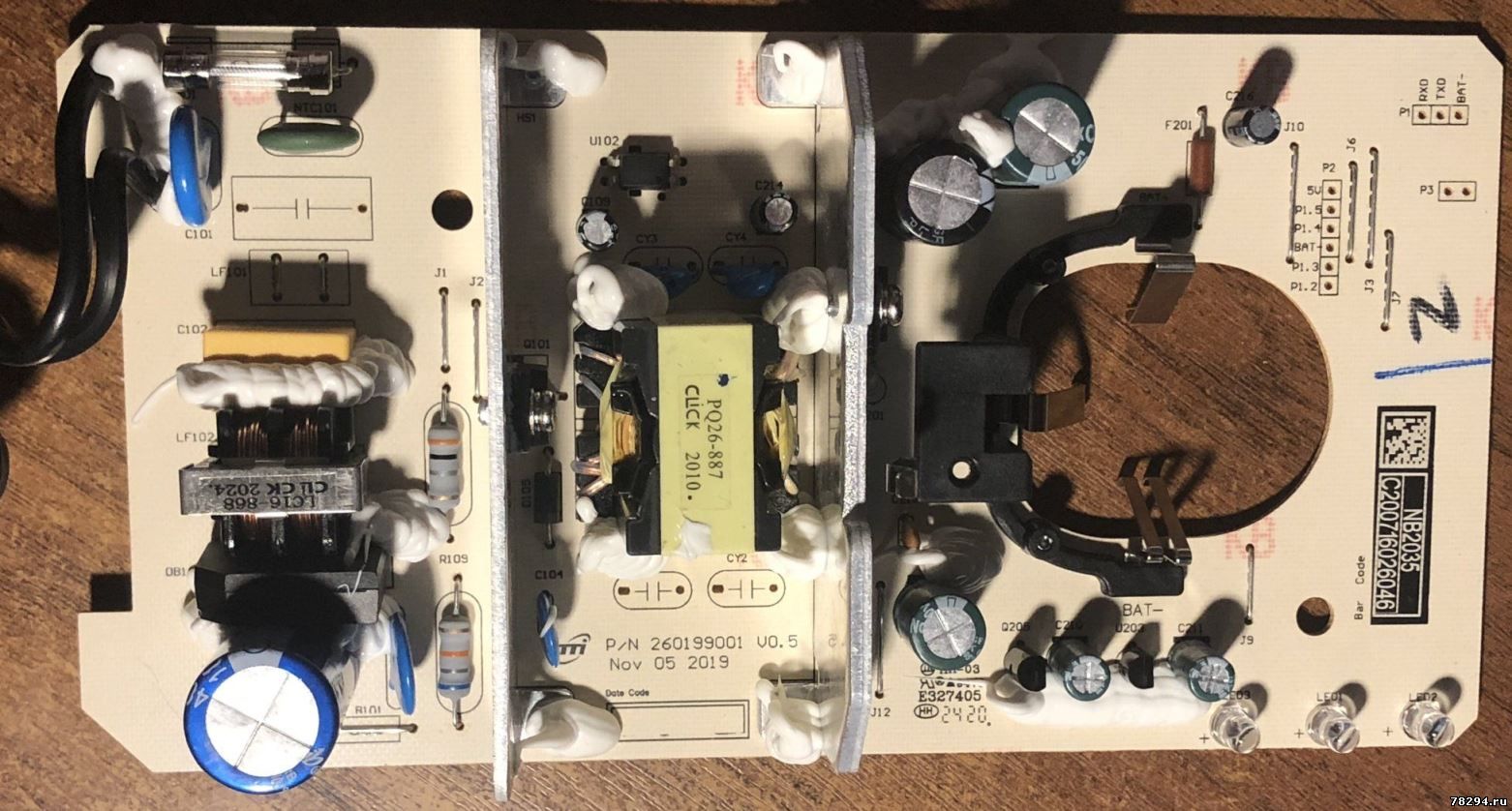

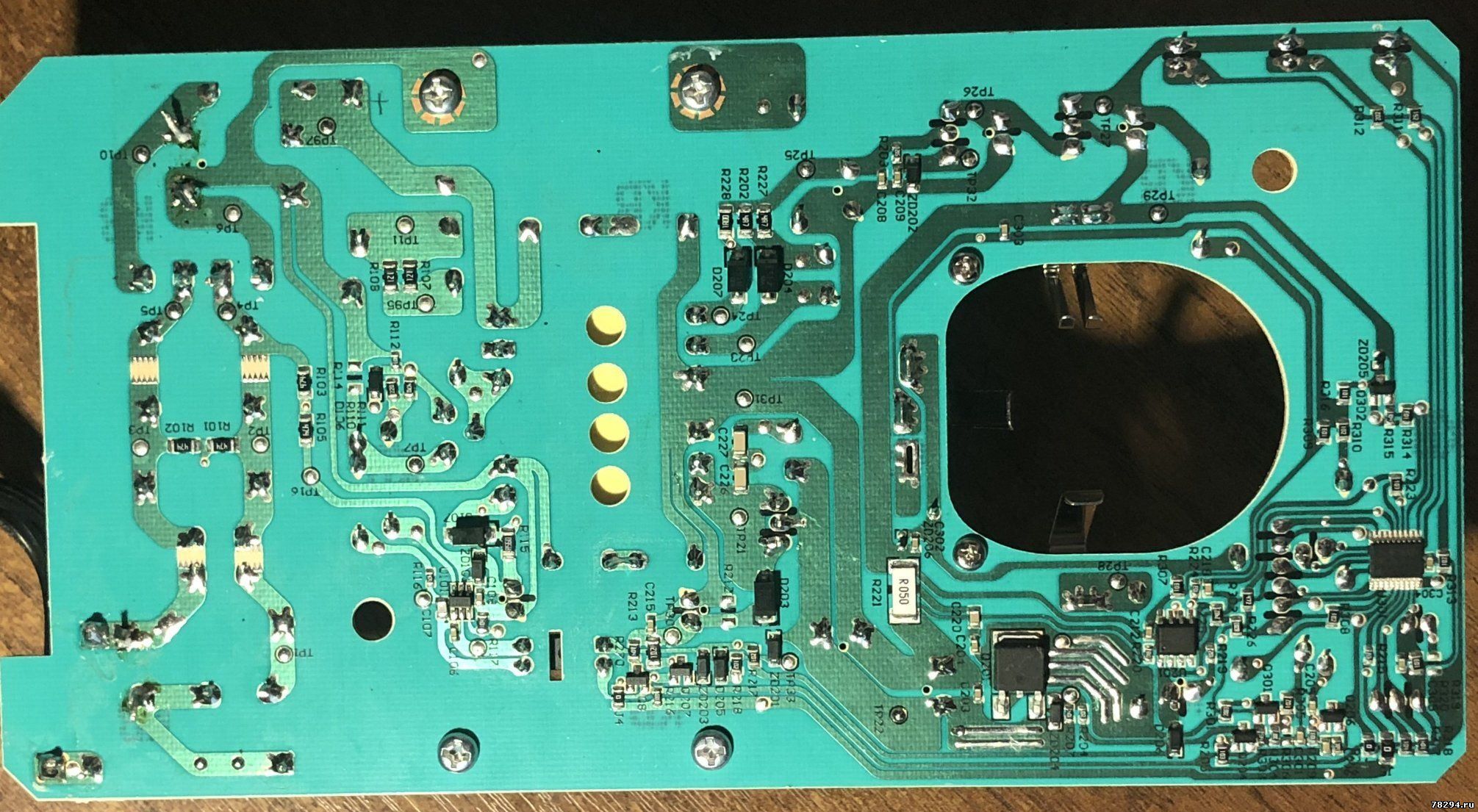

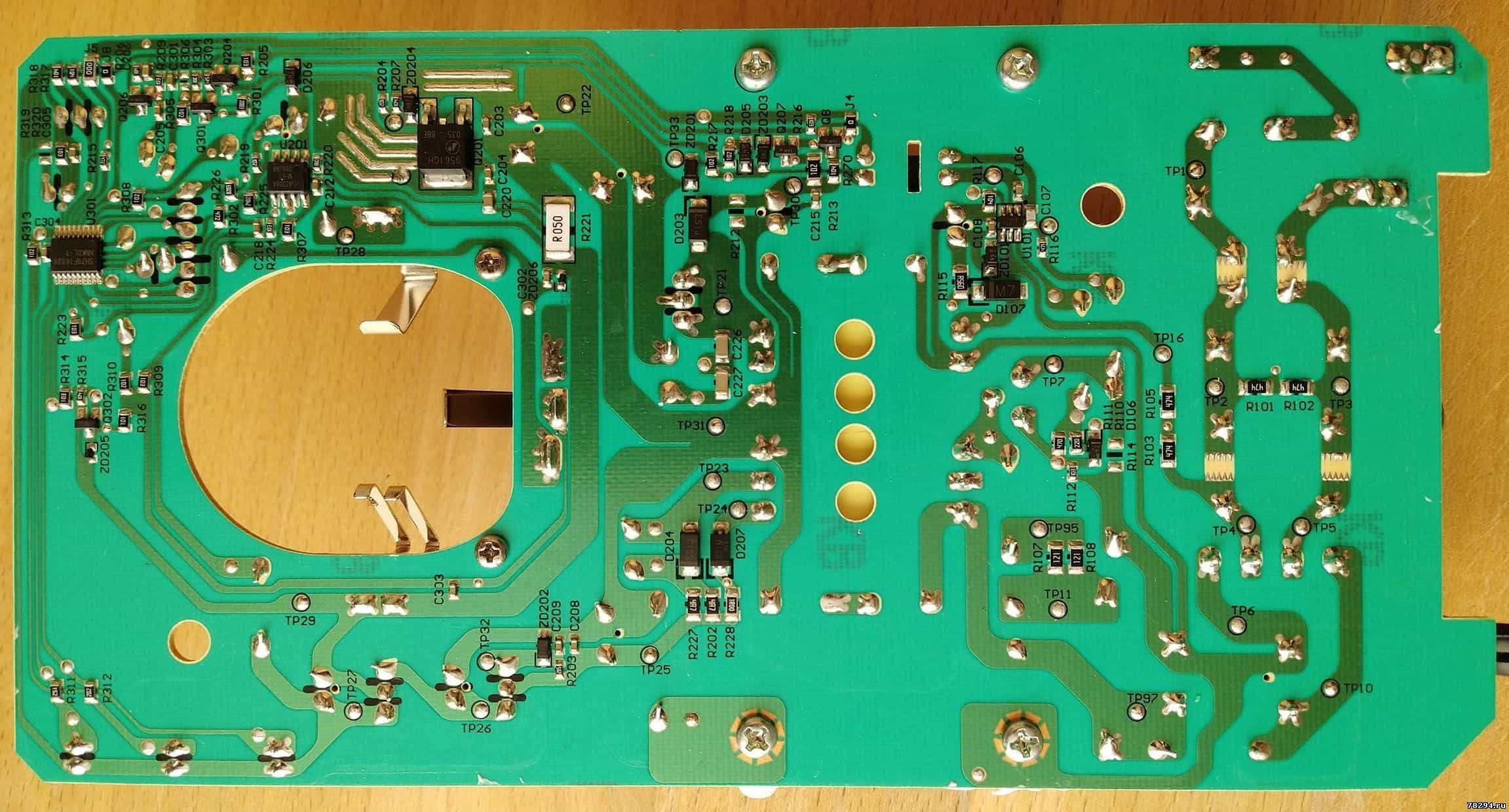

Вот фото платы.
Заранее Вам спасибо!

P/N 260199001 v0.5
Nov 05 2019
NB2045
C201021021132



Добавлено (26.08.2021, 03:39)
---------------------------------------------
Напишите, как её переделать, пожалуйста! А то жалко - валяется без дела

Anat78 Дата: Четверг, 26.08.2021, 10:33 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Переделка новой Ryobi P117 на 220в так же как 118 модели - http://www.78294.ru/forum/19-48-1

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
beteshviligocha Дата: Четверг, 29.09.2022, 21:56 | Сообщение # 26

Пользователи

beteshviligocha

Рядовой

  • Сообщений:4
  • Репутация:0±

доброе время суток, у меня после переделки при подключении аккумулятора мигает красный и не заряжает, подскажите пожалуйста где что смотреть? до переделки пользовался понижающим трансформатором ( 220-110в) работало нормально, заранее спасибо.
Anat78 Дата: Четверг, 29.09.2022, 22:02 | Сообщение # 27

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Значит не правильно переделали

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
beteshviligocha Дата: Четверг, 29.09.2022, 22:46 | Сообщение # 28

Пользователи

beteshviligocha

Рядовой

  • Сообщений:4
  • Репутация:0±

убрал перемычку и поменял варистор, к стати на 110 уже не включается, перемычку вернуть не пробовал ( при подключении на 110в)
