Переделка зарядного Ryobi P118 one+ на 220 вольт
|
|
|
Anat78
|
Дата: Вторник, 31.10.2017, 15:48 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Переделка зарядного Ryobi P118 one+ на 220 вольт
Ryobi P118 one+ Charger Convesion 120V to 220V
Зарядное устройство Ryobi P118 one+ используется для зарядки любых батарей Ryobi напряжением 18 вольт, хоть литиевых, хоть кадмиевых
Ток зарядки 1,8А можно уменьшать до 1-1.5А, но незачем это
Инструкция Ryobi P118 https://www.manualslib.com/manual/682399/Ryobi-P118.html
Переделка на 220 вольт возможно только 3 вариантами:

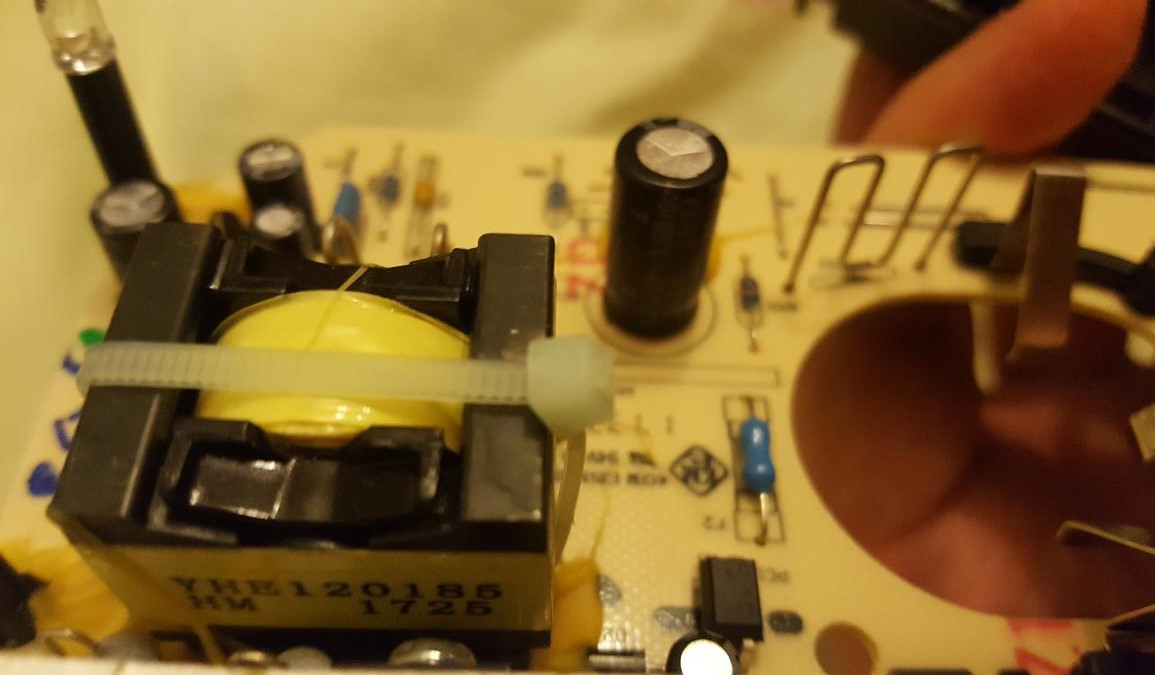

1) Перемотка импульсного трансформатора (изначально намотана первичная обмотка 2*12 витков, надо намотать 2*24 витка (2*19 хватает иногда), после этого все пропитать лаком иначе будет сильно свистеть трансформатор, конденсатор заменить на 47мкф 400в)
2) поставить внутрь преобразователь 220-120 вольт http://serov1.ucoz.net/forum/16-31-1
3) купить адаптер на 100 ватт для зарядного http://serov1.ucoz.net/forum/16-31-1
Замена основного конденсатора 68u / 200V на 68u / 450V и варистора не помогает. Зарядное устройство загорается, но на вторичной стороне есть немного повышенное напряжения, и когда подключается батарея мигает красный и зеленый, заряд не идет.
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 600р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 07.12.2017, 16:12 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|

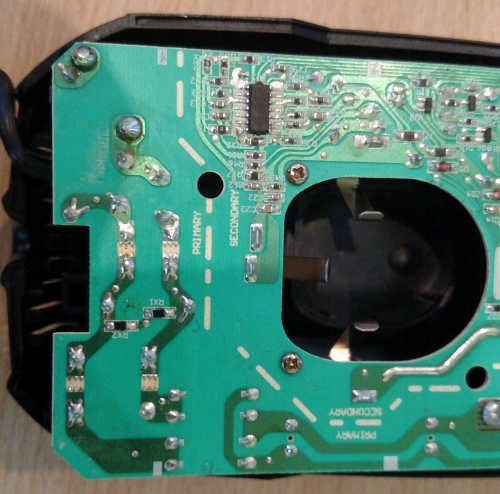

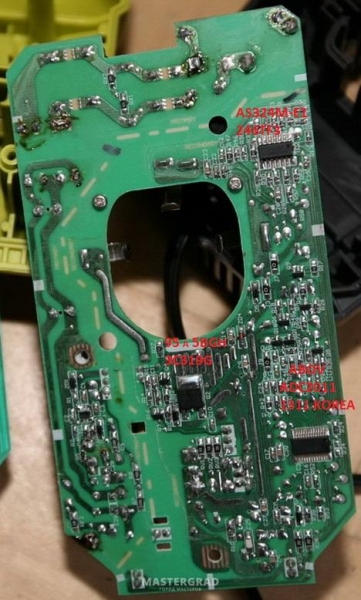

Маркировка микросхем зарядного Ryobi P118
Электрическая схема Ryobi P118 one+:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 15.01.2018, 14:20 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 02.06.2019, 22:45 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Иногда просят сделать питание универсальное 220 и 110 вольт
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
andrewpshen
|
Дата: Пятница, 01.11.2019, 03:42 | Сообщение # 7
|
|
|
Здравствуйте , напишите пж, что именно нужно заменить чтоб ето зарядное работало на 220 вольт
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 01.11.2019, 08:31 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата andrewpshen (  ) что именно нужно заменить чтоб ето зарядное работало на 220 вольт
1) Перемотка импульсного трансформатора (изначально намотана первичная
обмотка 2*12 витков, надо намотать 2*24 витка (2*19 хватает иногда),
после этого все пропитать лаком иначе будет сильно свистеть
трансформатор, конденсатор заменить на 47мкф 400в)
2) поставить внутрь преобразователь 220-120 вольт http://serov1.ucoz.net/forum/16-31-1
3) купить адаптер на 250 ватт для зарядного http://www.78294.ru/forum/16-36-1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
andrewpshen
|
Дата: Пятница, 01.11.2019, 10:52 | Сообщение # 9
|
|
|
Спасибо, А где можно найти схему зарядного Ryobi p118.
1) Перемотка импульсного трансформатора (изначально намотана первичная
обмотка 2*12 витков, надо намотать 2*24 витка (2*19 хватает иногда),
Для перемотки надо брать такой же провод?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 01.11.2019, 11:38 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата andrewpshen ( ) А где можно найти схему зарядного Ryobi p118.
Цитата andrewpshen ( ) Для перемотки надо брать такой же провод?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ZverkinSan
|
Дата: Среда, 25.12.2019, 13:56 | Сообщение # 11
|
|
|
Добрый день!
Кто может поделиться схемой?
Интересует Primary часть.
|
|
|
|
|
|
nectoo
|
Дата: Четверг, 26.12.2019, 18:19 | Сообщение # 12
|
|
|
Здравствуйте. Если все сделано правильно, как должна выражаться работа зарядного устройства?
При подключенном аккумуляторе изменяется яркость красного светодиода (притухает - разгорается).
Это правильно или нет?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 26.12.2019, 20:16 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата nectoo ( ) При подключенном аккумуляторе изменяется яркость красного светодиода (притухает - разгорается).
Батарея полностью заряжена / Режим энергосбережения
Аккумулятор полностью заряжен и зарядное устройство находится в режиме энергосбережения
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nectoo
|
Дата: Четверг, 26.12.2019, 22:52 | Сообщение # 14
|
|
|
Значит можно подключать аккумулятор ничего не опасаясь? Добавлено (26.12.2019, 22:53)
---------------------------------------------
Но вот вынув аккумулятор из зарядного устройства обнаружил, что светодиод ведет себя так-же...
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 27.12.2019, 00:08 | Сообщение # 15
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата nectoo ( ) Значит можно подключать аккумулятор ничего не опасаясь?
Цитата nectoo ( ) Но вот вынув аккумулятор из зарядного устройства обнаружил, что светодиод ведет себя так-же
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nectoo
|
Дата: Пятница, 27.12.2019, 01:42 | Сообщение # 16
|
|
|
Понял, спасибо. Будем проверять. Добавлено (27.12.2019, 18:04)
---------------------------------------------
А разве при полностью заряженном аккумуляторе не должен загораться зеленый светодиод? Добавлено (27.12.2019, 18:08)
---------------------------------------------
Видел ли где-то кто-то инструкцию на русском языке?
Мои поиски не увенчались успехом...
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 30.12.2019, 08:31 | Сообщение # 17
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата nectoo ( ) А разве при полностью заряженном аккумуляторе не должен загораться зеленый светодиод?
Цитата nectoo ( ) Видел ли где-то кто-то инструкцию на русском языке?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nectoo
|
Дата: Понедельник, 30.12.2019, 20:54 | Сообщение # 18
|
|
|
Спасибо.
|
|
|
|
|
|
gserg77
|
Дата: Понедельник, 10.02.2020, 19:28 | Сообщение # 19
|
|
|
Хочу поставить понижающую схему ,( купил за копейки фото ниже)
Предварительно напряжение отрегулировал на лампе 100ватт
Сообщение отредактировал gserg77 - Понедельник, 10.02.2020, 19:36 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 10.02.2020, 19:33 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Да можете поставить и посмотреть как горит зарядное
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nectoo
|
Дата: Пятница, 20.03.2020, 02:58 | Сообщение # 21
|
|
|
Да, похоже инструкции на русском нет в природе...
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 21.03.2020, 14:04 | Сообщение # 22
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Там все на англиском понятно, спрашивайте напишу просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
misterravlik
|
Дата: Воскресенье, 04.12.2022, 14:24 | Сообщение # 23
|
|
|
Где такой купить подходящий трансформатор, чтобы подошёл уже без перемотки? Если с разбором трансформаторов и перемоткой не дружу.
Сообщение отредактировал misterravlik - Воскресенье, 04.12.2022, 15:07 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 04.12.2022, 16:40 | Сообщение # 24
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Увы нигде
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
arman880049
|
Дата: Воскресенье, 05.02.2023, 12:54 | Сообщение # 25
|
|
|
ryobi intelliport в этом платье минало
1. ZOV 14D431K Варистор
2. NTC 10D Терморезистор
3. 100CF 450V конденсатор
всё равно не работает что делать.?
|
|
|
|
|
|
VKReader
|
Дата: Четверг, 16.02.2023, 01:22 | Сообщение # 26
|
|
|
Раскажите, пожалуйста, подробнее о перемотке транса. Разобрал свой: первий слой, первичка, 18 витков+12 витков, третьим слоем. Между ними (2 слой) вторичка. еще есть две обмотки, около 5 витков, первички и вторички. И можно ли найти каркас на такой транс? Спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 16.02.2023, 03:49 | Сообщение # 27
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Просто разбираете и доматываете еще 22-25 витка первички
Насчет каркаса увы не знаю где взять, работать надо аккуратно все хрупкое
