Ремонт шуруповёрта Makita DF333D схема

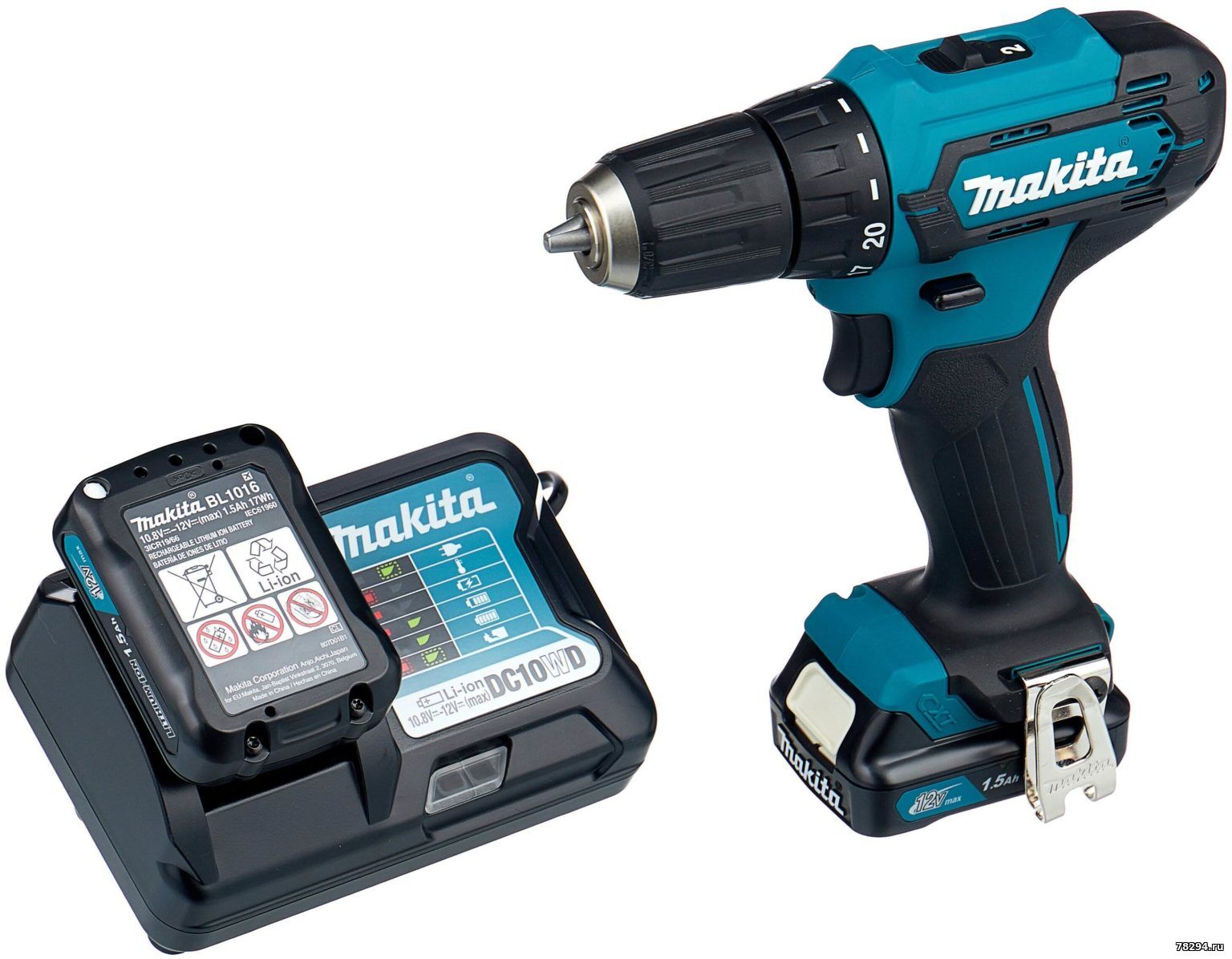

АККУМУЛЯТОР: съёмный; Li-Ion; напряжение — 10,8 В
ЧАСТОТА ВРАЩЕНИЯ (холостой ход, 1 | 2 скорость): 0–450 | 0–1700 об/мин
ДИАМЕТР СВЕРЛЕНИЯ (дерево/сталь, макс.): 21 | 10 мм
КРУТЯЩИЙ МОМЕНТ (макс.): 30 Н*м; 20-ступенчатая регулировка; режим сверления
ПАТРОН: быстрозажимной; одномуфтовый; диаметр зажима — до 10 мм
ВЕС (с батареей): 1,1 кг
КОМПЛЕКТАЦИЯ: два аккумулятора 1,5 А*ч; ЗУ; крюк для крепления на пояс; кейс

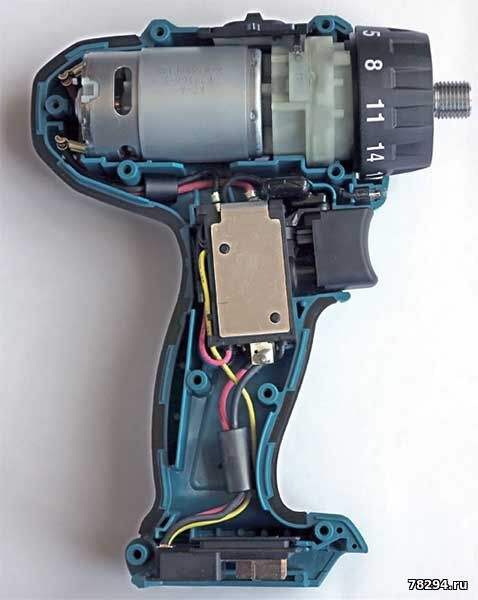

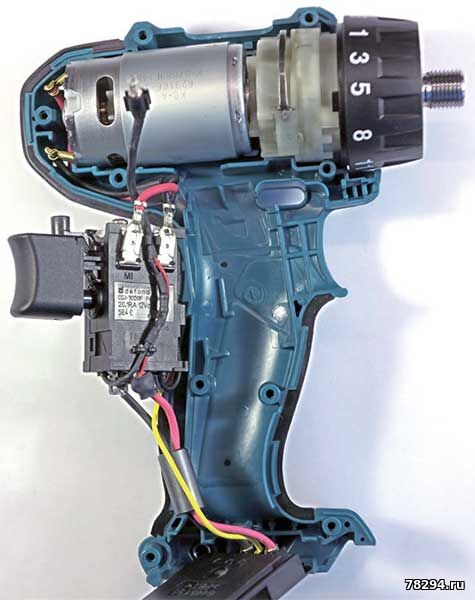

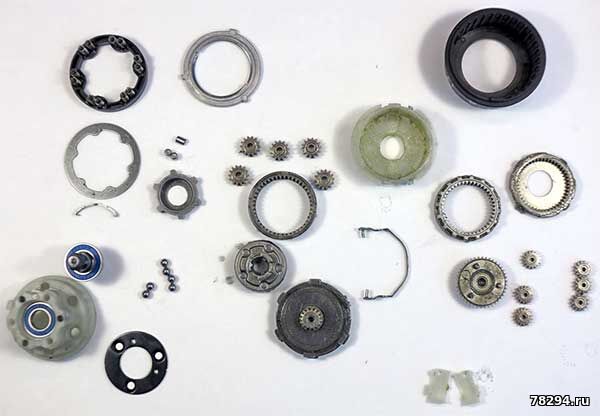

Она, по сути, является промежуточным вариантом между моделями DF331D и DF332D, когда редуктор и остальная механика взяты от DF332D, а двигатель и вся электрическая и электронная часть — от DF331D.
Инструкция - https://makita.in/wp-content/uploads/2020/01/DF333D-Manual.pdf
https://makita-snab.ru/f/df333_df033.pdf
https://www.manualslib.com/products/Makita-Df333dwae-12670674.html
Схема:

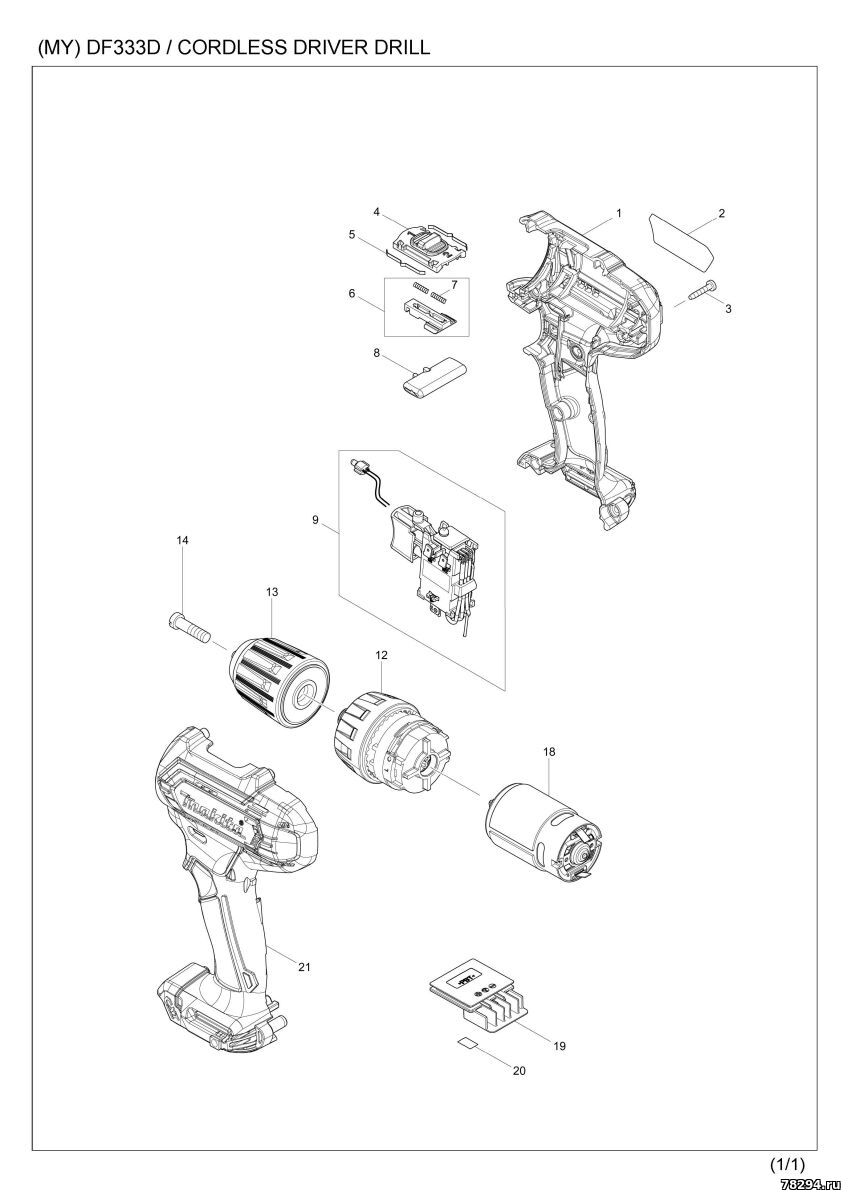

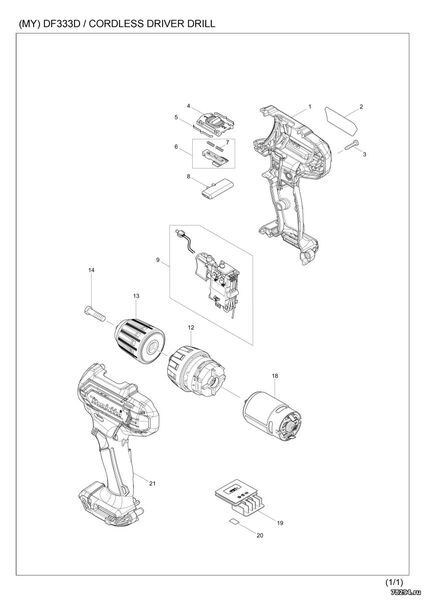

Запчасти:
001 183K90-5 HOUSING SET 1
C10 252126-6 HEX. LOCK NUT M4-7 2
D10 INC. 21
002 855E35-4 DF333D NAME PLATE 1
003 266429-2 TAPPING SCREW 3X16 9
004 459026-3 SPEED CHANGE LEVER 1
005 232493-5 LEAF SPRING 2
006 127127-2 CHANGE LEVER ASSEMBLY 1
D10 INC. 7
007 233025-1 COMPRESSION SPRING 2 2
008 456039-5 F/R CHANGE LEVER 1
009 632J76-5 SWITCH UNIT 1
C10 620625-0 LED CIRCUIT 1
C20 688161-2 LINE FILTER 1
012 127125-6 GEAR ASSEMBLY 1
013 763238-5 KEYLESS DRILL CHUCK 10 1
014 251468-5 - FLAT HEAD SCREW M6X22 1
018 629395-8 DC MOTOR 1
019 644813-5 TERMINAL 1
020 855E42-7 DF333D SERIAL NO. LABEL 1
021 183K90-5 HOUSING SET 1
C10 252126-6 HEX. LOCK NUT M4-7 2
D10 INC. 1
A01 251314-2 + SCREW M4X12 1
A02 346909-5 HOOK 1
A03 784244-7 + BIT 2-50 1
A04B 821661-1 PLASTIC CARRYING CASE 1
C10 417724-5 LATCH 2
A04C 821661-1 PLASTIC CARRYING CASE 1
C10 417724-5 LATCH 2
A04D 821661-1 PLASTIC CARRYING CASE 1
C10 417724-5 LATCH 2
A05B 818P87-2 DF333DWAE MODEL NO.
LABEL 1
A05C 818P91-1 DF333DWME MODEL NO.
LABEL 1
A05D 818P79-1 DF333DWYE MODEL NO.
LABEL 1
A08B 456128-6 BATTERY COVER 1
A08C 456128-6 BATTERY COVER 1
A08D 456128-6 BATTERY COVER 1
A09B ***DC10WD DC10WD BATTERY CHARGER 1
D10 COMPO-PARTS
A09C ***DC10WD DC10WD BATTERY CHARGER 1
Please order the parts with part number. Print Date 26/3/2020
Model No.DF333D CORDLESS DRIVER DRILL
Item Parts No. Description I/C Qty New/Old Opt. 1 Opt. 2 Note
D10 COMPO-PARTS
A09D ***DC10WD DC10WD BATTERY CHARGER 1
D10 COMPO-PARTS
A10B 197396-9 BATTERY BL1021B SET 2 *
A10C 197406-2 BATTERY BL1041B SET 2 *
A10D 197393-5 BATTERY BL1016 SET 2
A10-1B 197396-9 BATTERY BL1021B SET O 2
A10-1C 197406-2 BATTERY BL1041B SET O 2
E01 632N11-7 LINE FILTER UNIT 1
