Аккумулятор Makita BL1020B 197660-8 10,8 вольт схема
Anat78 Дата: Вторник, 01.10.2019, 15:03 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

Аккумуляторы Makita BL1020B 197660-8 10,8 вольт схема и разборка
Макита BL1015, BL1016, BL1020, BL1021, BL1040, BL1041, BL1050B схема и разборка


Makita BL1020B 197395-1:

Напряжение 10,8 вольт , емкость 2 ач





Makita BL1021B 197396-9 поставляется как замена Makita BL1020B
Напряжение 10,8 вольт , емкость 2 ач

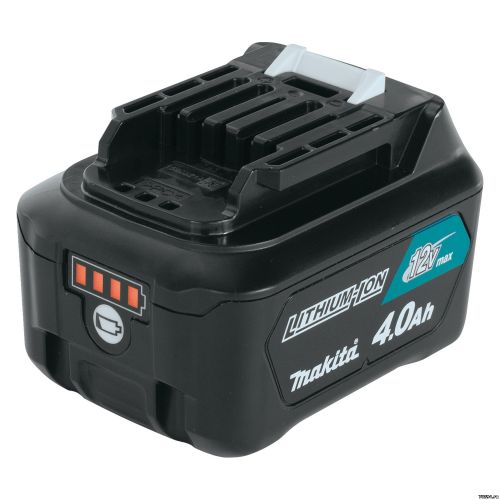

Makita BL1040B 197404-6 197403-8
Напряжение 10,8 вольт , емкость 4 ач

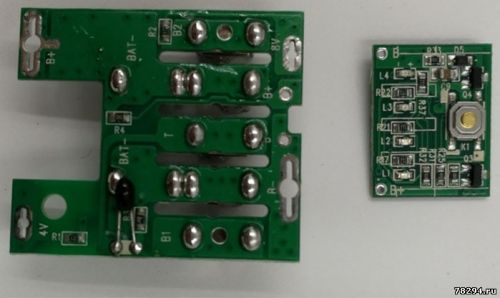

Схема и плата аккумуляторов макита 10,8вольт
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 01.10.2019, 15:50 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

Makita BL1015B:
Напряжение 10,8 вольт , емкость 1,5 ач нет индикатора заряда





Плата управления и индикатор









Makita BL1016 197393-5:
Напряжение 10,8 вольт , емкость 1,5 ач нет индикатора заряда
Батарея пришла на смену старой Makita BL1015B
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 01.10.2019, 16:12 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

Makita BL1041B 197406-2

Пришла на смену аккумулятору Makita BL1040B
10,8 (12) Вольт 4Ач
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 01.10.2019, 16:50 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

Начинка батареи bl1021b
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 01.10.2019, 16:51 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

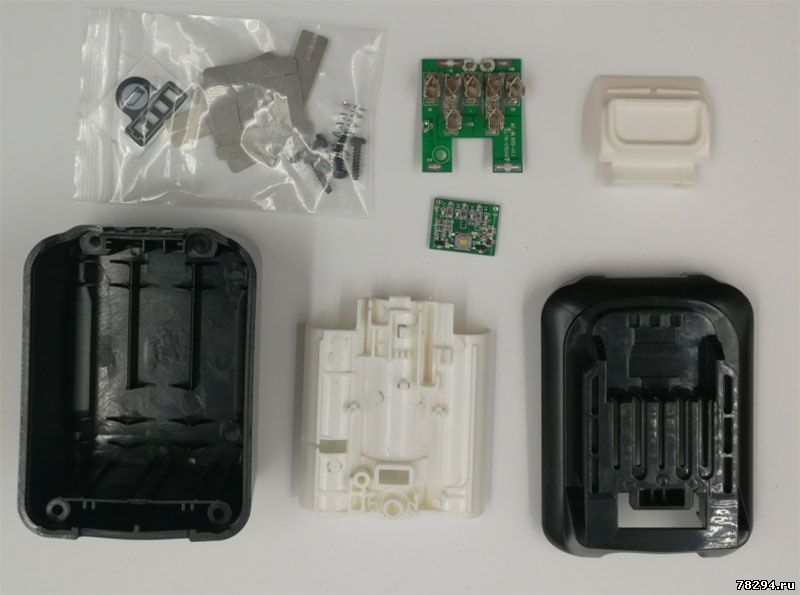

фото запчастей для батареи BL1021 купить можно здесь: http://ali.pub/4bcp7q








78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 20.11.2019, 15:22 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

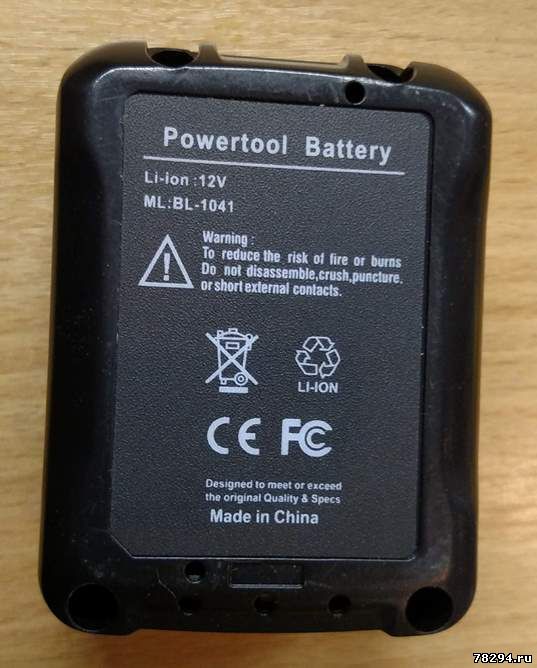

Аккумулятор BL1041 12вольт, емкость 3200мАч
Копия с алиэкспресса обзор
Фирма ApexWay
Покупал за 1000руб как нормальный аккумулятор для шуруповерта макита здесь: http://ali.pub/4bcob2

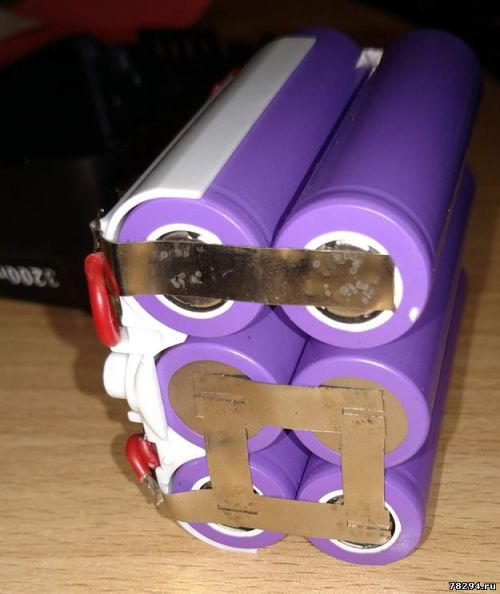

Стоят элементы 18650
Battery Cell Model: INR18650D150 EMT
Емкостью 1,5ач итого емкость батареи на самом деле 3ач (китайцам простительно за такую маленькую лож)
Максимальный ток разряда 15А, итого 30ампер самое то для шуруповерта Макита будет
Даташит: http://www.yiklik.com/upload/manual/INR18650D150%20EMT.pdf
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
hairulin174 Дата: Воскресенье, 02.01.2022, 16:42 | Сообщение # 7

Пользователи

hairulin174

Рядовой

  • Сообщений:1
  • Репутация:0±

 Кто подскажет на плате аккум 1015 сопротивление r4 какой имеет номинал ???

ответ 10ом

Сообщение отредактировал hairulin174 - Воскресенье, 02.01.2022, 17:14
Anat78 Дата: Воскресенье, 23.01.2022, 00:21 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

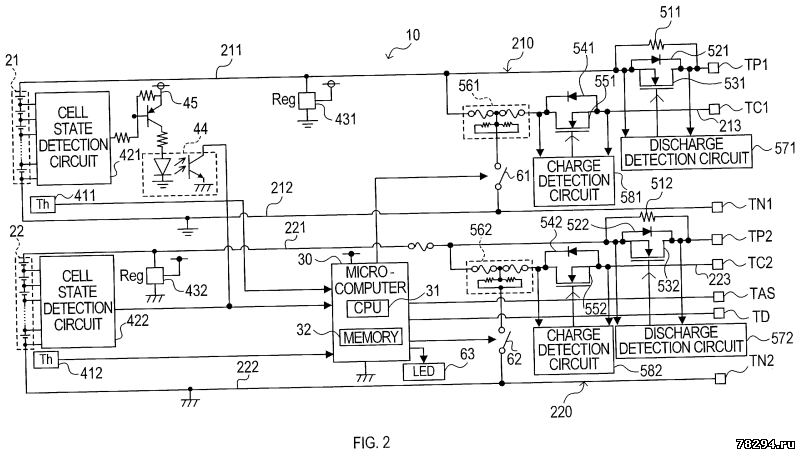

На эту батарею так же есть патент US11183857B2  , выкладываю только чертежи:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
camdir Дата: Суббота, 12.03.2022, 14:05 | Сообщение # 9

Пользователи

camdir

Рядовой

  • Сообщений:1
  • Репутация:0±

 Всем привет. Подскажите пожалуйста номинал резистора r3 для bl1015 и сопротивление термистора RT1. Спасибо.
Anat78 Дата: Суббота, 12.03.2022, 14:26 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

Аккумулятор bl1015 переделка на элементы 2,6ач
Термистор 10ком, остальные резисторы по 10ом





Старые акб:


Стояли элементы ICR18650HB4 LG

Минимальная емкость: 1500mAh
Номинальное напряжение: 3.65V
Стандартный ток зарядки: 0.75A
Максимальный ток зарядки: 4A
Напряжение окончания зарядки: 4.2V
Ток отсечки при зарядке: 50mA (стд) / 100mA (быстрая зарядка)
Максимальный ток разрядки: 30A
Напряжение окончания разрядки: 2.5V
Максимальный вес: 46.1г

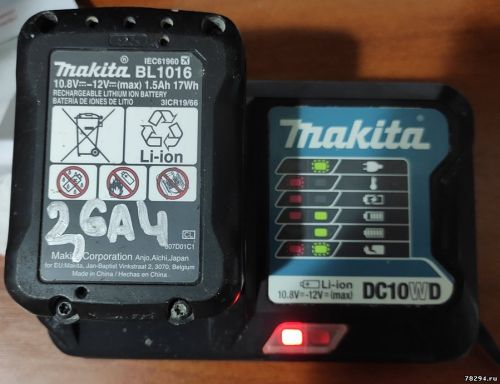

На зарядном с новыми элементами:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 14.12.2023, 11:53 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

Еще пару акб отремонтировал, теперь они на 2,6ач:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vladimirnm Дата: Воскресенье, 17.12.2023, 14:17 | Сообщение # 12

Пользователи

vladimirnm

Рядовой

  • Сообщений:2
  • Репутация:0±

 Пожалуйста, подскажите как проверить 10 вольтовый инструмент макита без аккумулятора с помощью лабораторного блока питания. При подключении  12 вольт загорается светодиод  сигнализирующий о низком напряжении аккумулятора, те на средний контакт надо подать напряжение, только какое?
Anat78 Дата: Воскресенье, 17.12.2023, 16:54 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

На средний контакт надо подключить термодатчик 10ком
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vladimirnm Дата: Воскресенье, 17.12.2023, 17:23 | Сообщение # 14

Пользователи

vladimirnm

Рядовой

  • Сообщений:2
  • Репутация:0±

 спасибо, работает, подключил на - 12в и все заработало))
Anat78 Дата: Вторник, 27.02.2024, 09:09 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

BL1050B(A-77213)

10,8в



На этот раз в BL1050B используются три литий-ионных элемента Samsung SDI 21700 размера 50S.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 07.05.2024, 10:37 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

Еще прислали пару акб - сделал их на 2,6ач:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 14.05.2024, 09:04 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:7550
  • Репутация:62±
Anat78

еще пара акб BL1016 отремонтировал и емкость теперь у них 2,6ач:

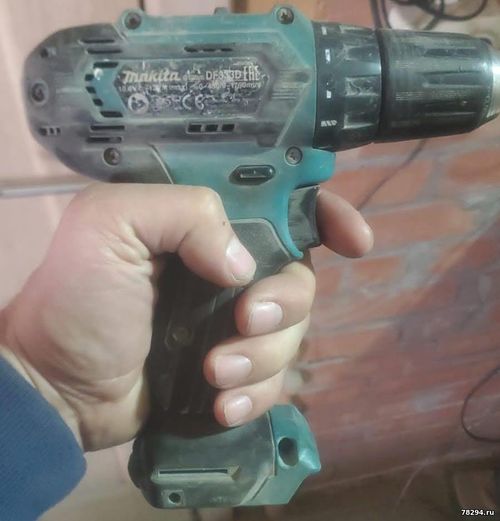

от шуруповерта DF333D



Плюс сделал переходник чтобы можно было их использовать с шуруповертами АЕГ 12В







и крепления на стену
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
