Ремонт шуруповёрта Makita DF331D (Оригинал)
Anat78 Дата: Воскресенье, 30.11.2025, 03:49 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7980
  • Репутация:66±
Anat78

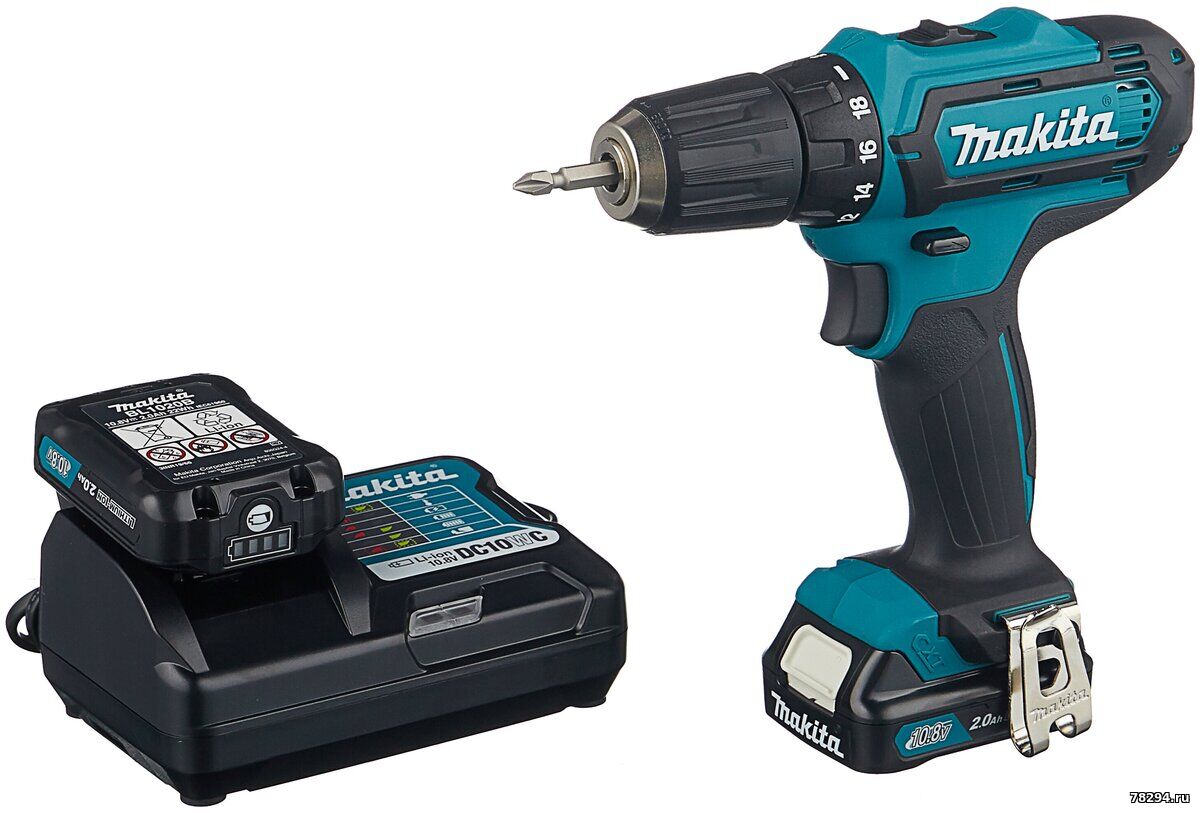

Ремонт шуруповёрта Makita DF331D (Оригинал)



Характеристики:

Количество скоростей 2
Ёмкость аккумулятора, А/ч 2
Напряжение, В 10.8
Гарантийный срок, мес.12
Макс. крутящий момент, Н·м 30
Max обороты, об/мин 1700
Ёмкость аккумулятора, mAh 2000
Материал корпуса Пластик
Вид аккумулятора Li-ion
Работает от аккумулятора Да
Аккумулятор в комплекте 2
Подсветка Да
Реверс Да
Тип патрона Быстрозажимной
Блокировка кнопки включения Да

Инструкция по ремонту: http://www.78294.ru/_fr/22/hp331d.pdf

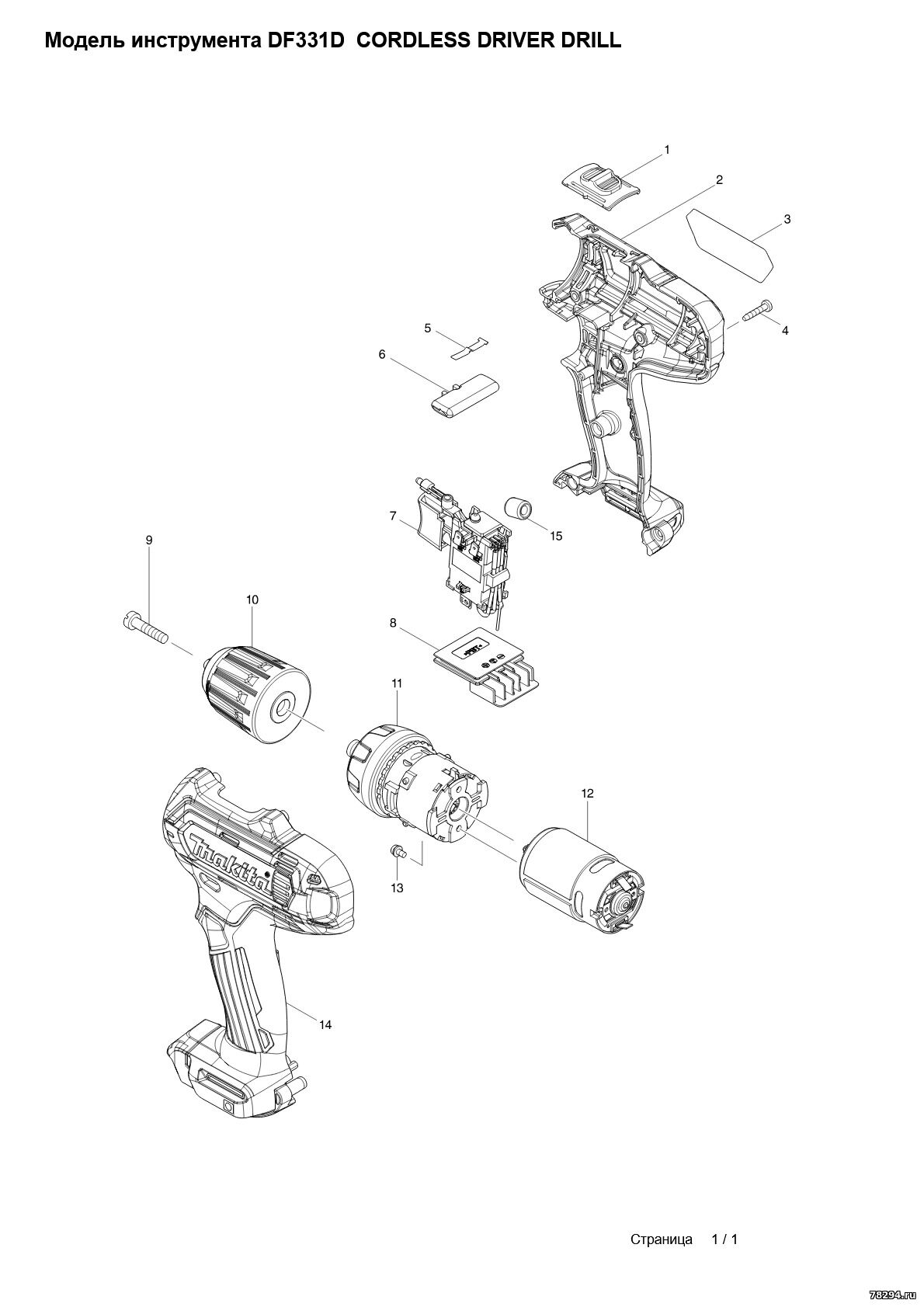

Схема и запчасти:



Артикул Детали Описание Замена Количество
001 126233-0 SPEED CHANGE LEVER ASSEMBLY 1
C10 231433-0 COMPRESSION SPRING 4 2
002 183B50-3 HOUSING SET 1
C10 252126-6 HEX. LOCKING NUT M4-7 2
D10 INC. 14
003 851H36-8 DF331D NAME PLATE 1
004 266429-2 TAPPING SCREW 3X16 9
005 232239-9 LEAF SPRING 1
006 456039-5 F/R CHANGE LEVER 1
007 632F42-8 SWITCH UNIT 1 *
C10 620463-0 LED CIRCUIT 1 *
C20 632F65-6 LINE FILTER UNIT 1 *
007-1 632J76-5 SWITCH UNIT < 1
C10 620625-0 LED CIRCUIT 1
C20 632F65-6 LINE FILTER UNIT 1
008 644813-5 TERMINAL 1
009 251451-2 - PAN HEAD SCREW M5X22 1
010 763228-8 KEYLESS DRILL CHUCK 10 1
011 123503-8 GEAR ASS'Y 1
012 629169-7 DC MOTOR 1
013 911003-8 PAN HEAD SCREW M3X6 2
014 183B50-3 HOUSING SET 1
C10 252126-6 HEX. LOCKING NUT M4-7 2
D10 INC. 2
015 688164-6 LINE FILTER 1
A01 251314-2 + SCREW M4X12 1
A02 346909-5 HOOK 1
A03 784244-7 + BIT 2-50 1
A04 456128-6 BATTERY COVER 1
A05 ***DC10WC DC10WC BATTERY CHARGER 1
D10 COMPO-PARTS
A06A 197394-3 BATTERY BL1020B SET 2
A06B 197402-0 BATTERY BL1040B SET 2
A06D 197390-1 BATTERY BL1015 SET 2
A07 821661-1 PLASTIC CARRYING CASE 1
C10 417724-5 LATCH 2


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 30.11.2025, 22:11 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7980
  • Репутация:66±
Anat78

Ремонт аккумуляторов от этого шуруповерта рассмотрены здесь - http://www.78294.ru/forum/129-644-1

Makita BL1020B 197395-1:

Напряжение 10,8 вольт , емкость 2 ач
