Зарядное устройство Metabo LC 40 27064000 схема
Anat78 Дата: Четверг, 04.07.2019, 13:34 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

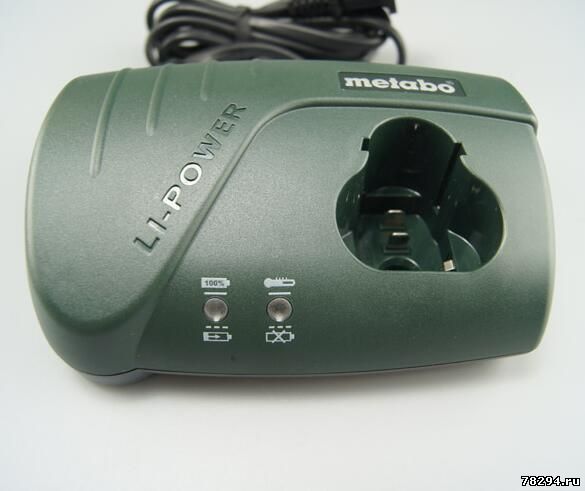

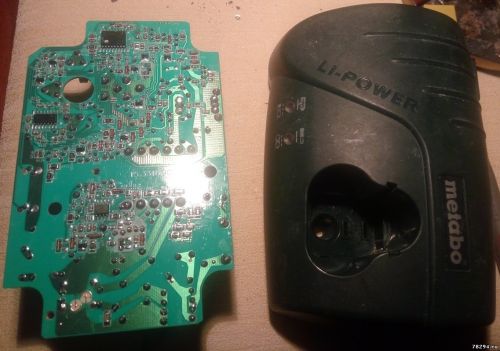

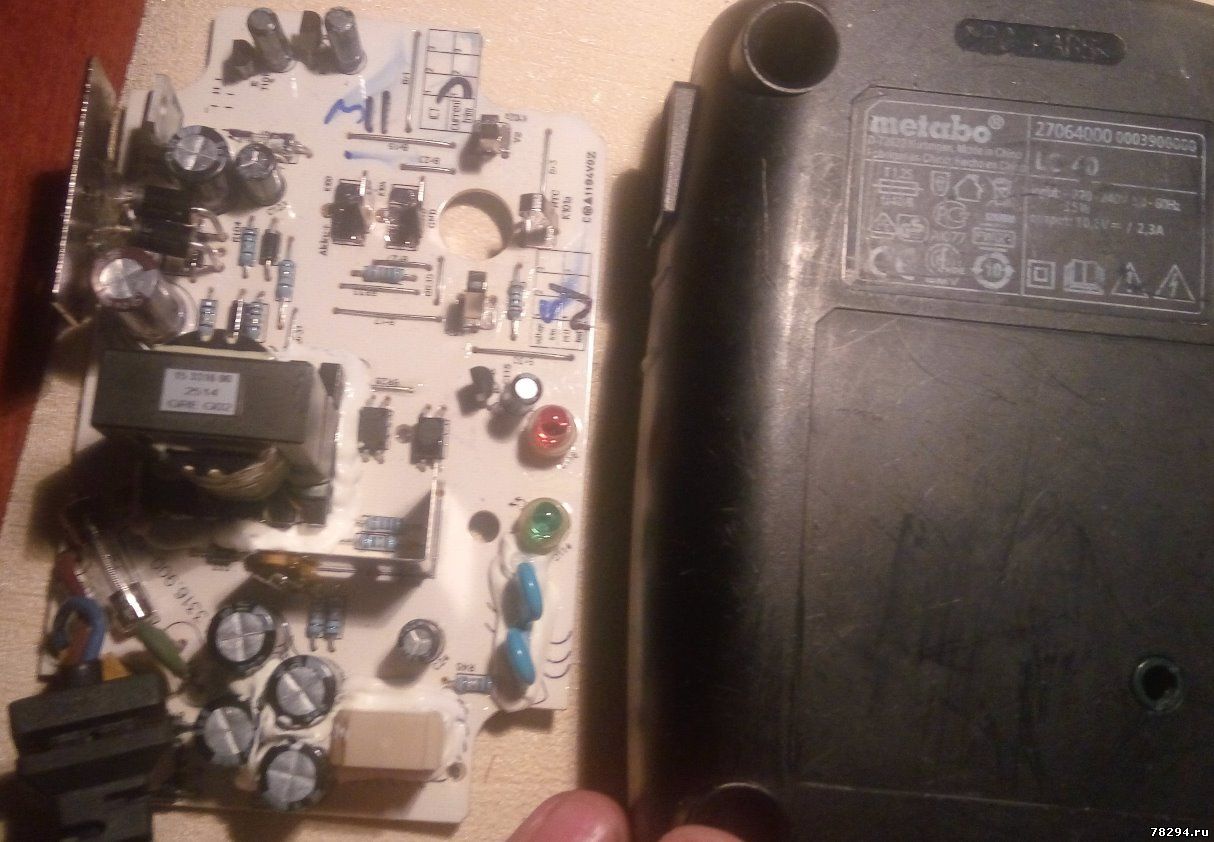

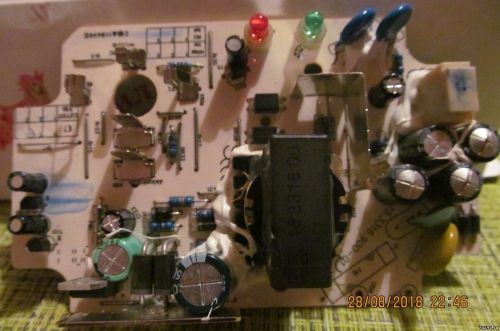

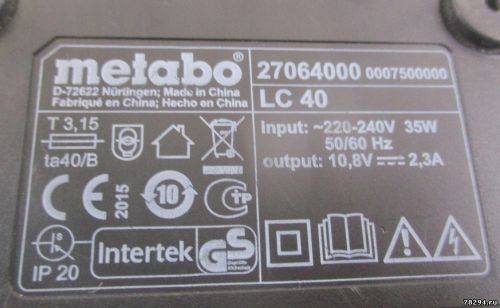

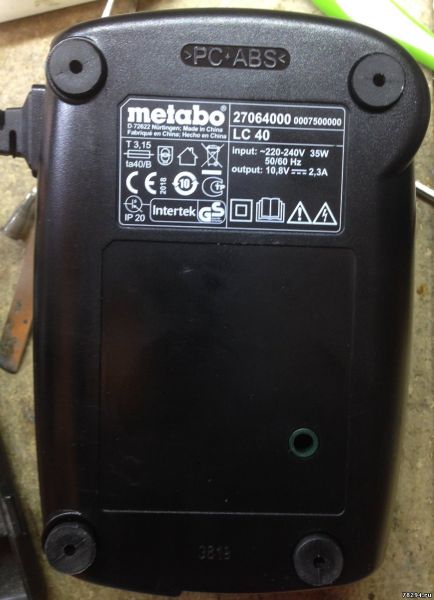

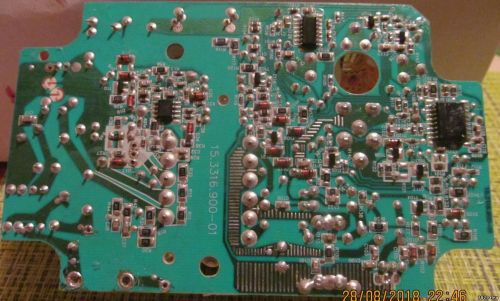

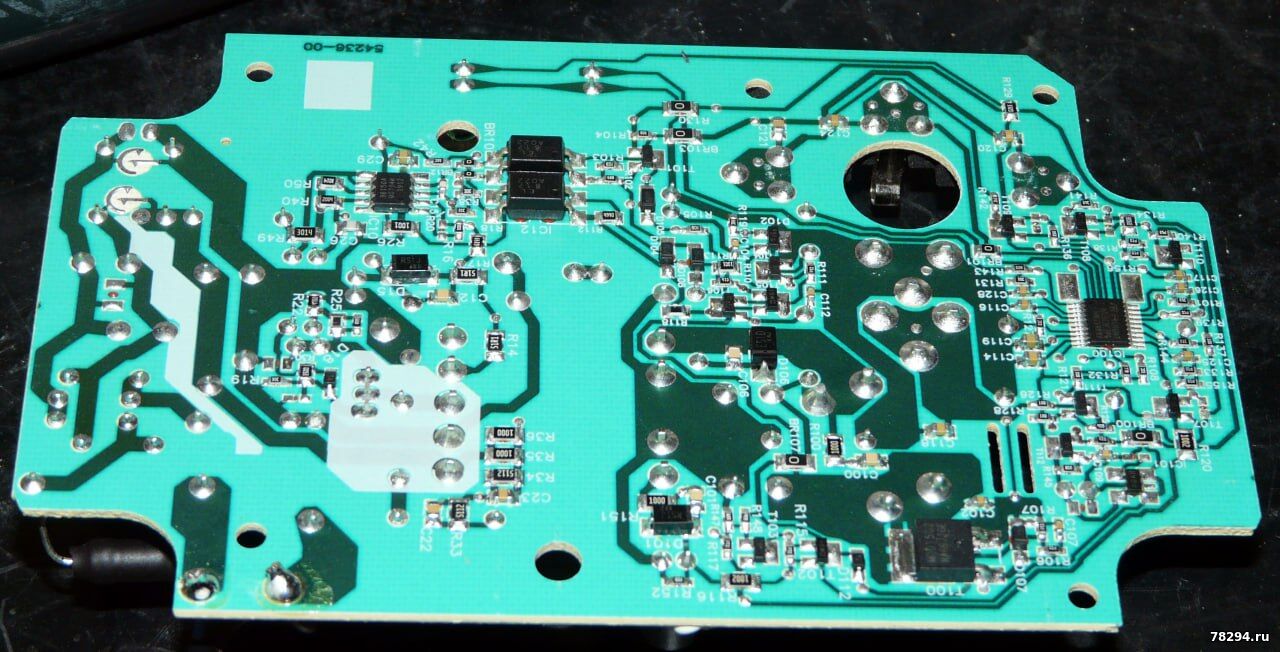

Зарядное устройство Metabo LC 40 схема и детали 27064000

Зарядное идет в комплекте с шуруповертом Metabo PowerMaxx BS

Инструкция: https://www.manualslib.com/manual/1372045/Metabo-Lc-40.html

Служит для зарядки литио-ионных аккумуляторных блоков 10,8 В
Ток заряда 2,3А
Потребляемая мощность 35Вт







REV:001




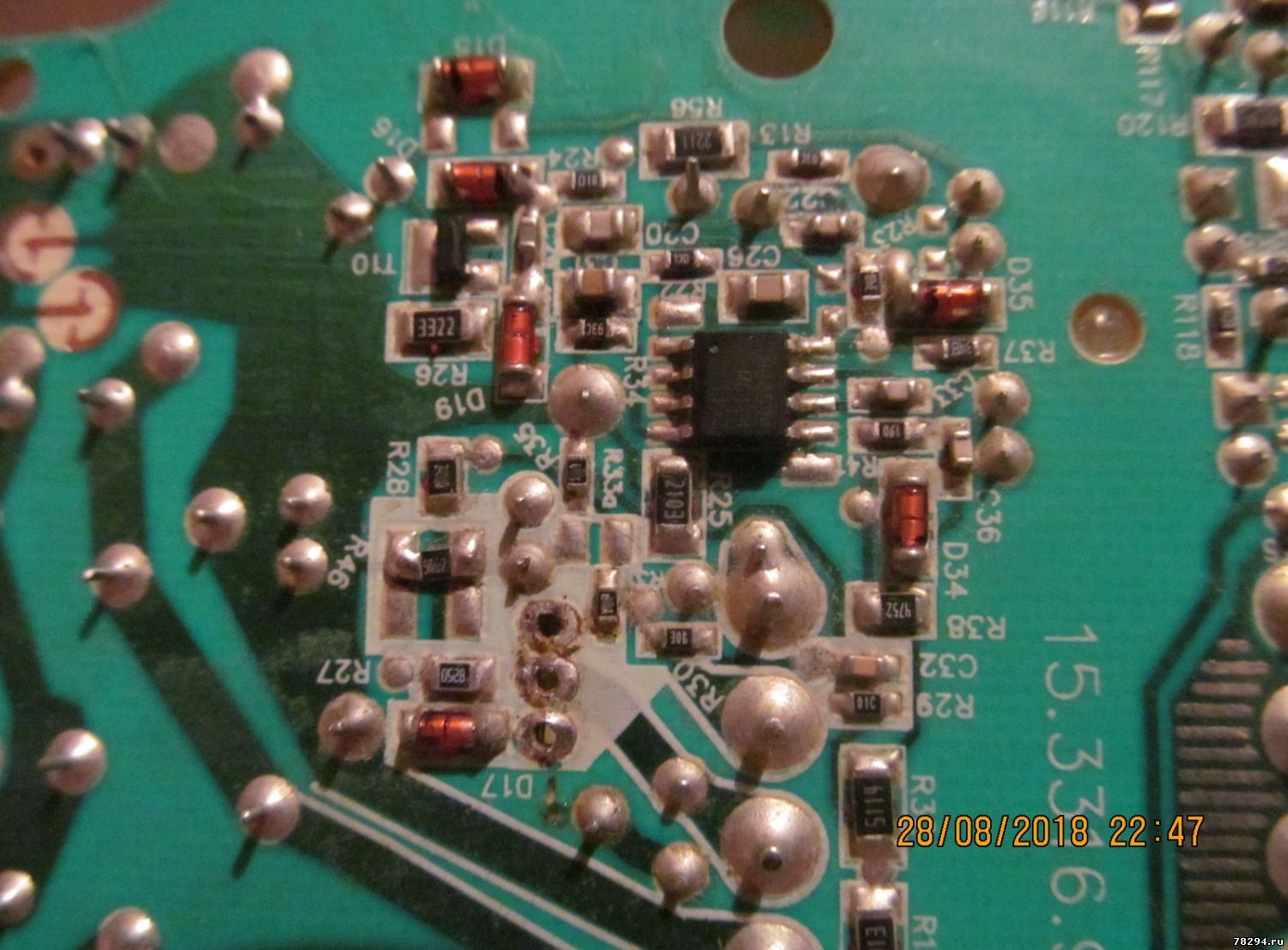

номиналы:
R11 - 2 Ома 15w ,
R10- 5 ом 2w.
R46=5R02 (у меня стоял 10)
R28=2430
R33a=01B
R31=59A

ШИМ - TH20594 MC1 http://ali.pub/4lt3jg









По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой и ремонтом зарядных, а также аккумуляторов


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 27.03.2020, 09:35 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

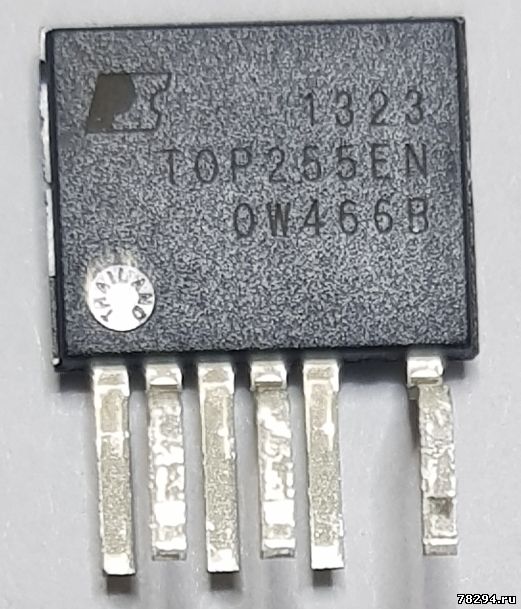

На радиаторе стоит TOP255EN, AC/DC переключатель, обратноходовой, 85В - 265В AC, 66кГц, 2.72А выход, 81Вт
Купить можно здесь: http://ali.pub/4lt4ey

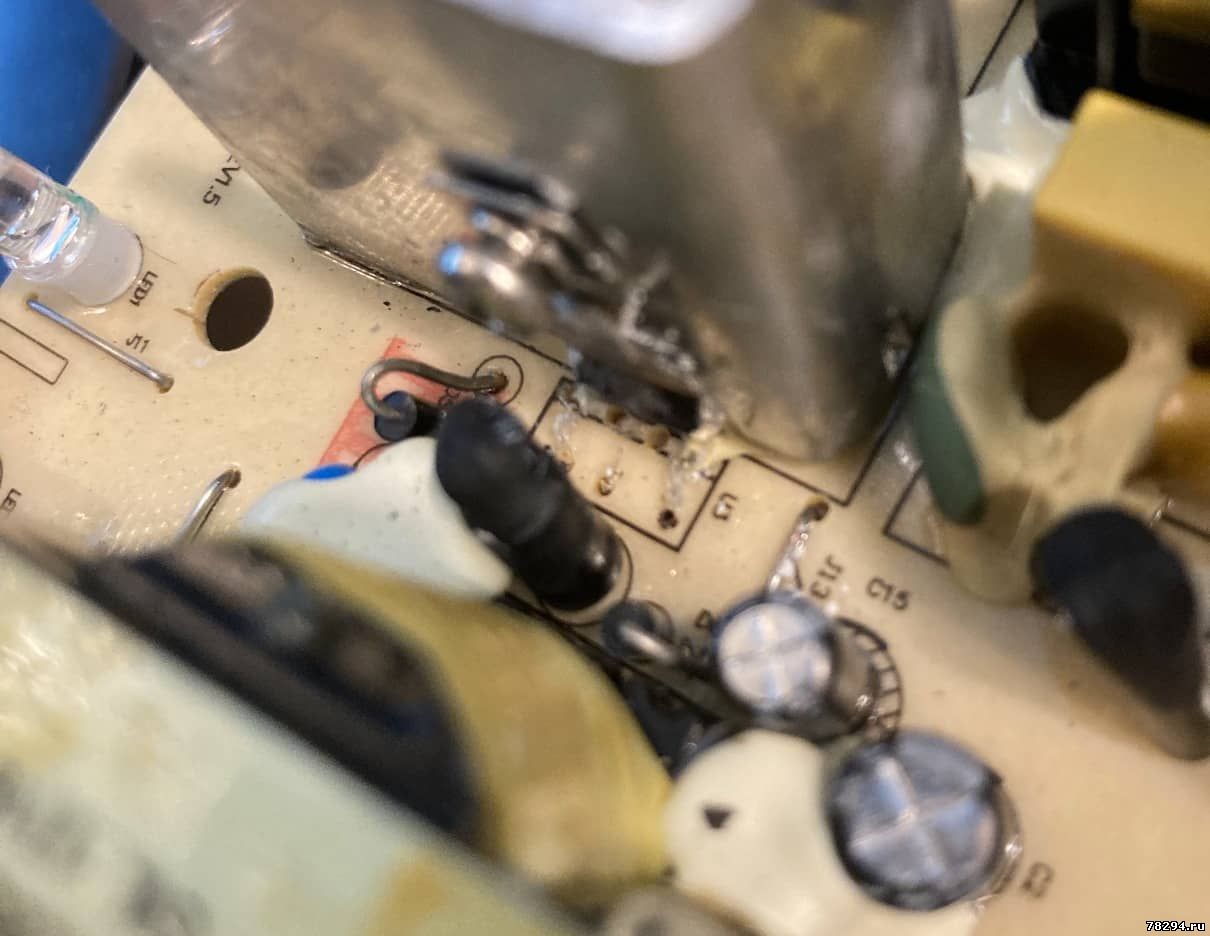

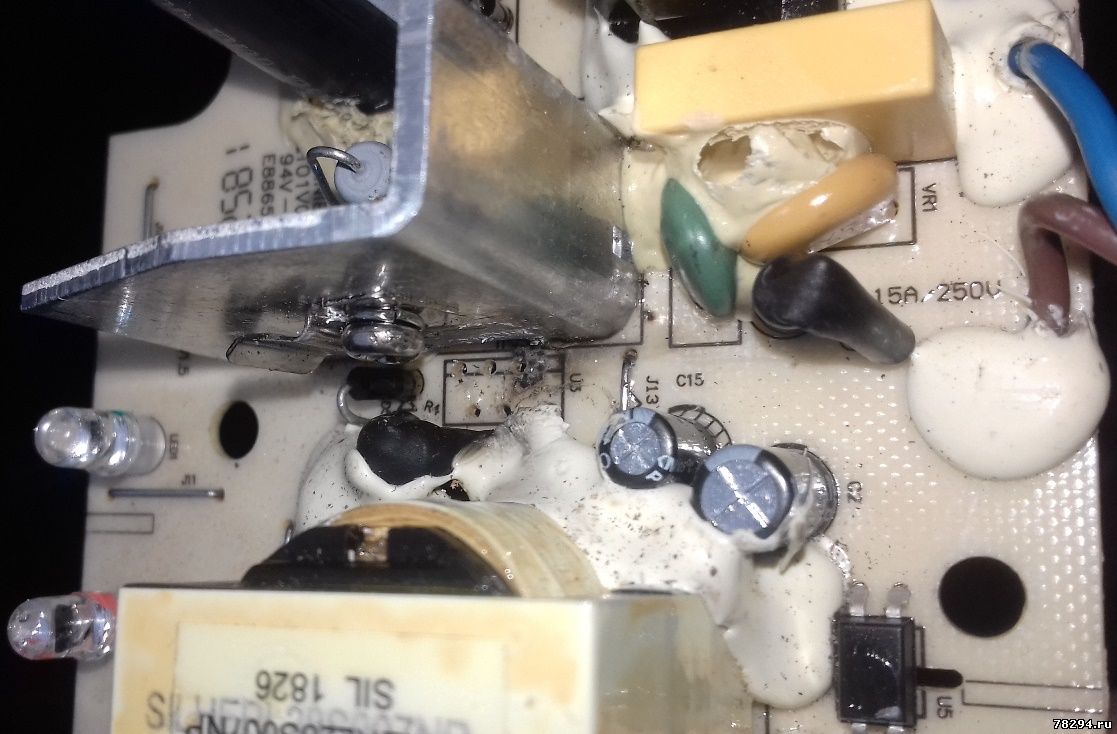

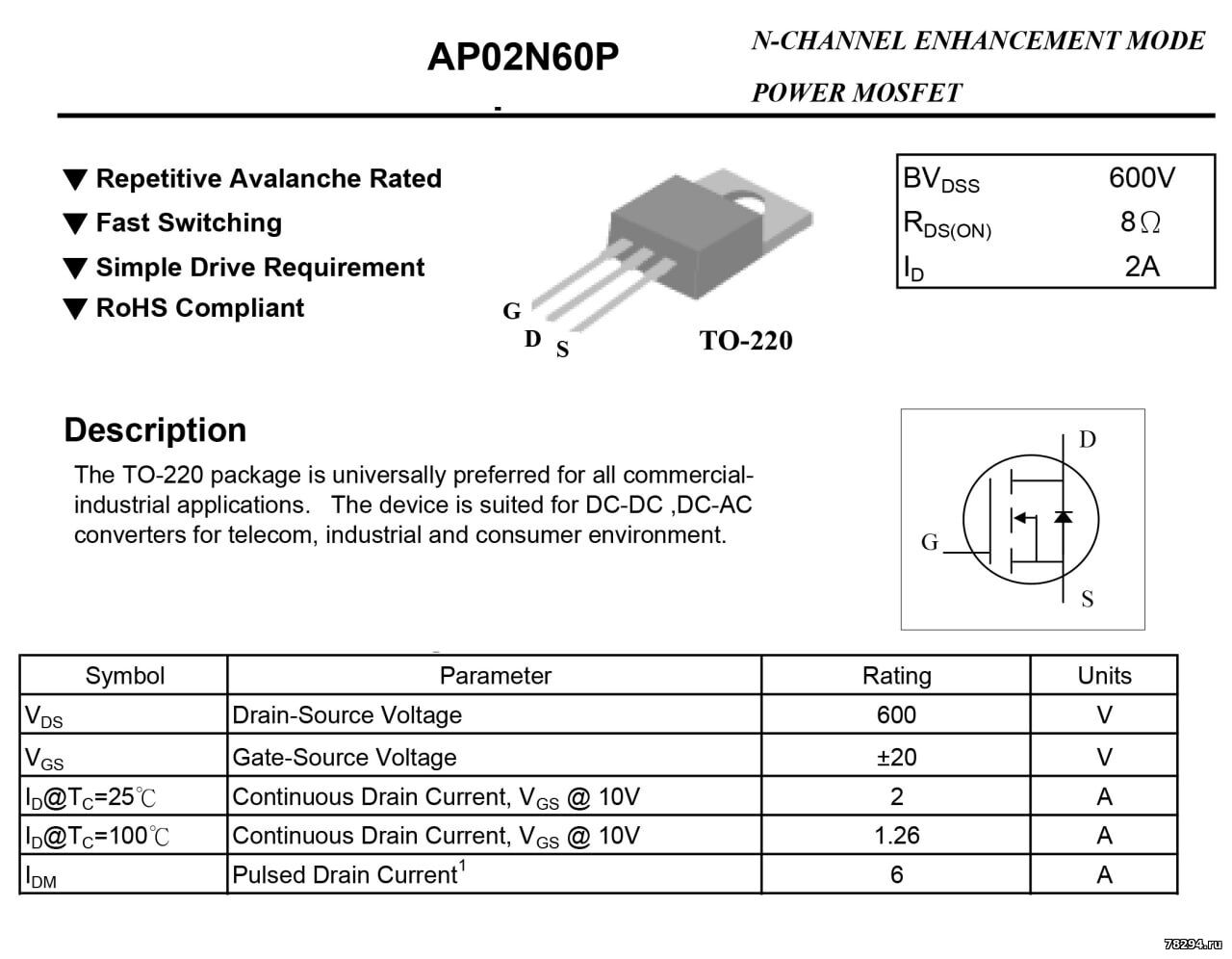

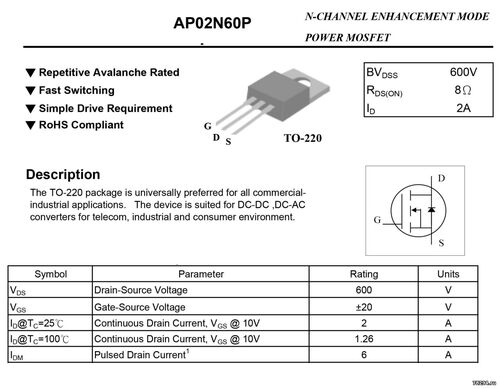

Иногда сгорает

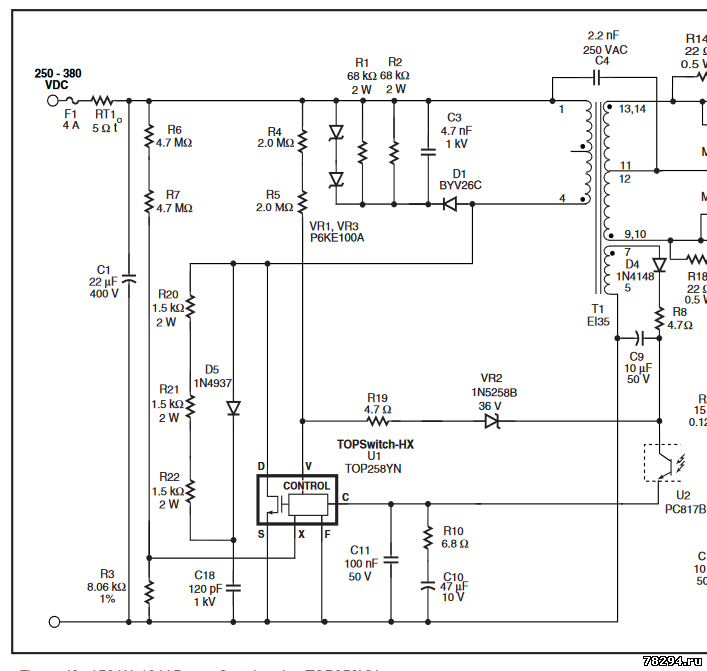

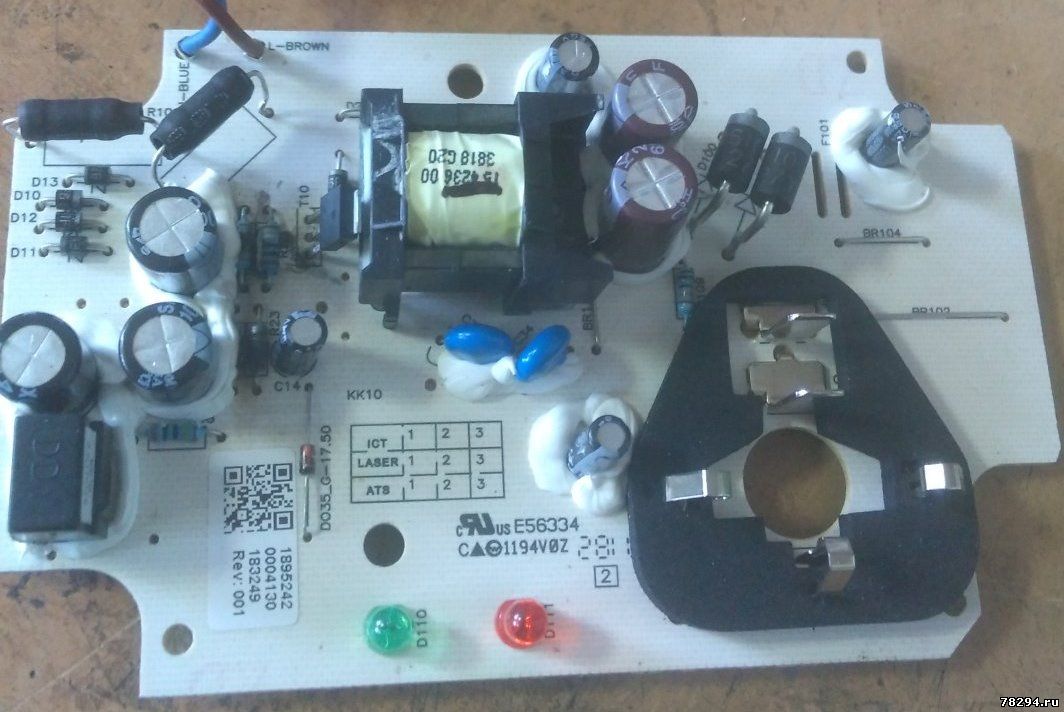

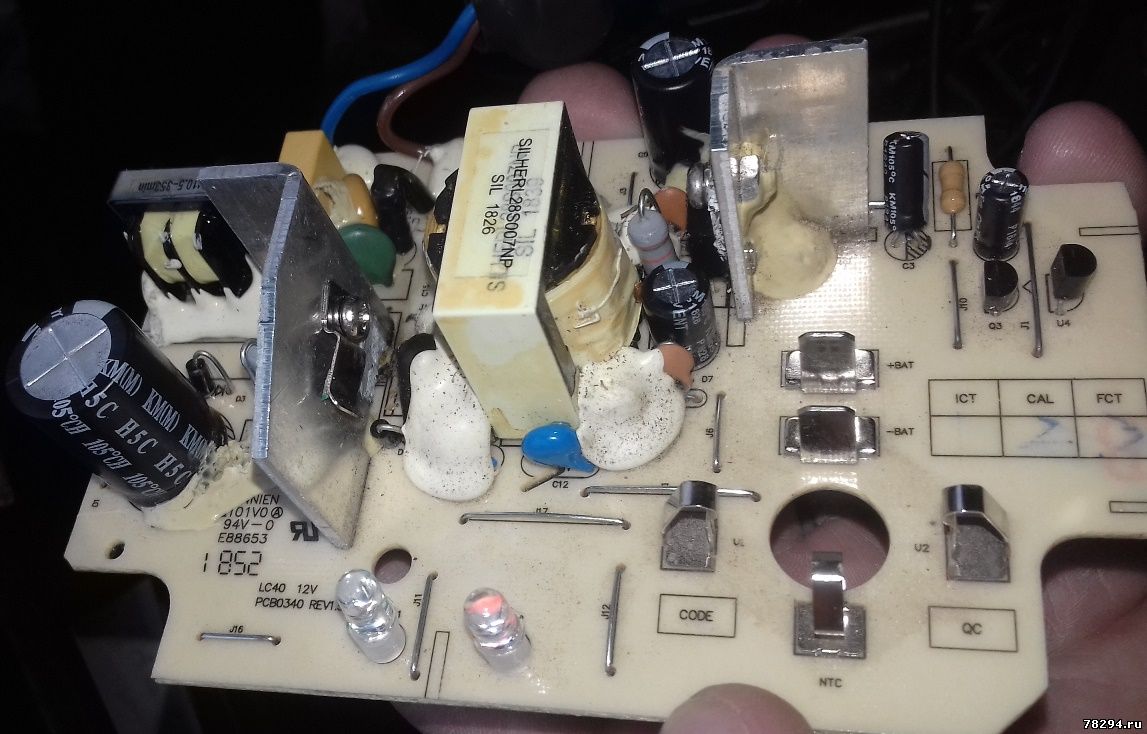

Типовая схема и плата:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 01.05.2020, 15:58 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 04.09.2020, 13:20 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78





конденсатор 10мкф/400в

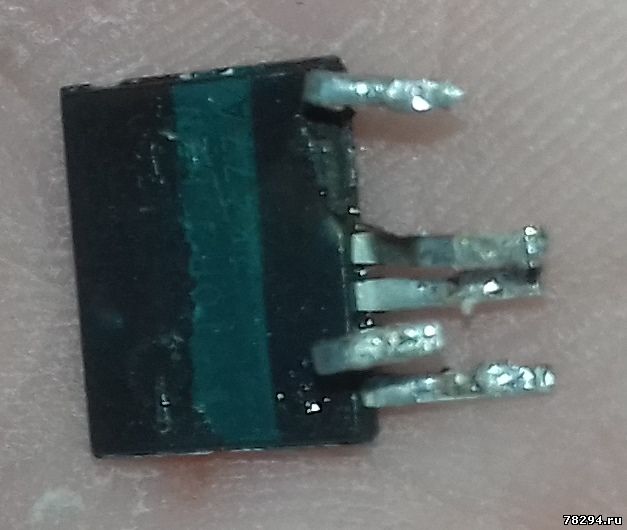

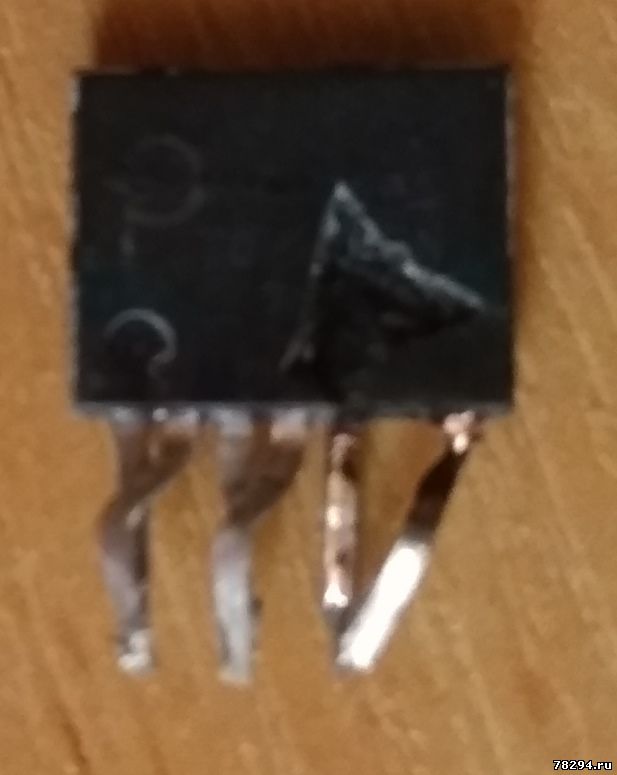

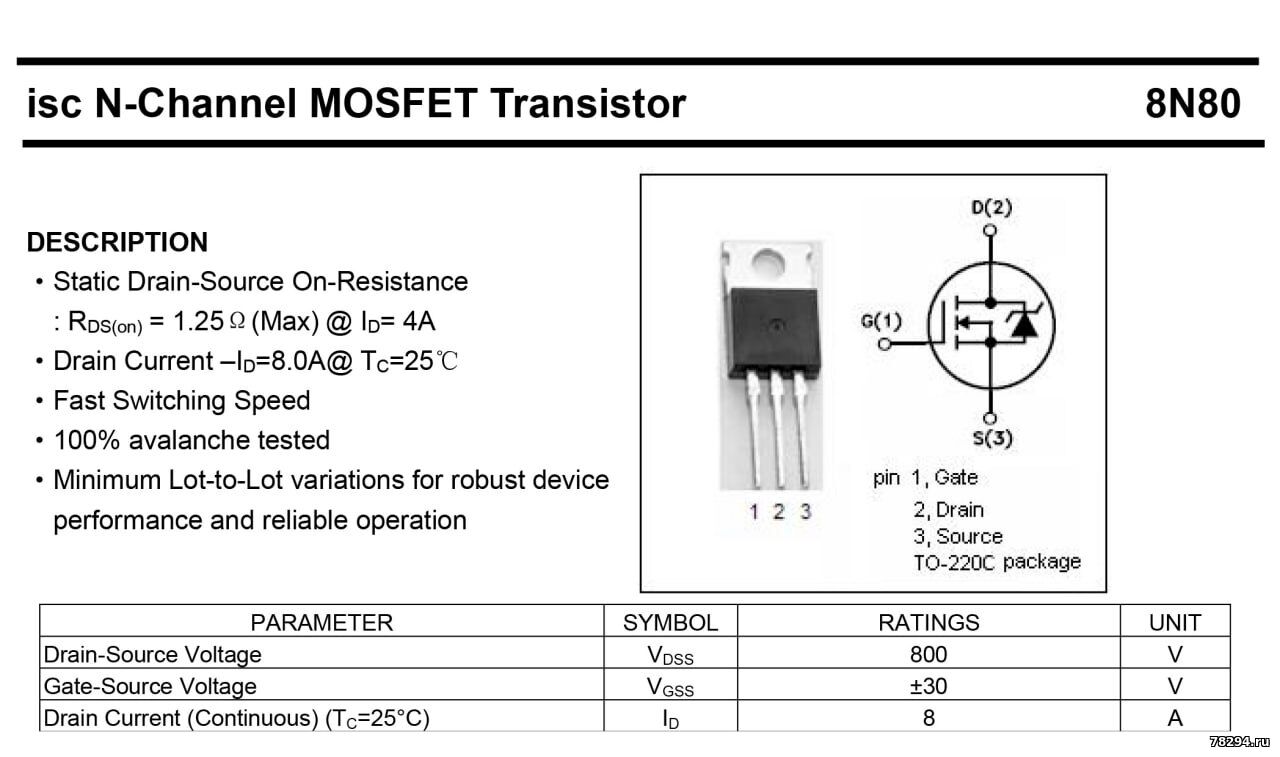

транзистор
6r2koc6 v
lPD60R2KOC6

ШИМ mlx36150a - http://alli.pub/64fdq0



типовая схема для mlx36150a:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 22.12.2020, 20:51 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

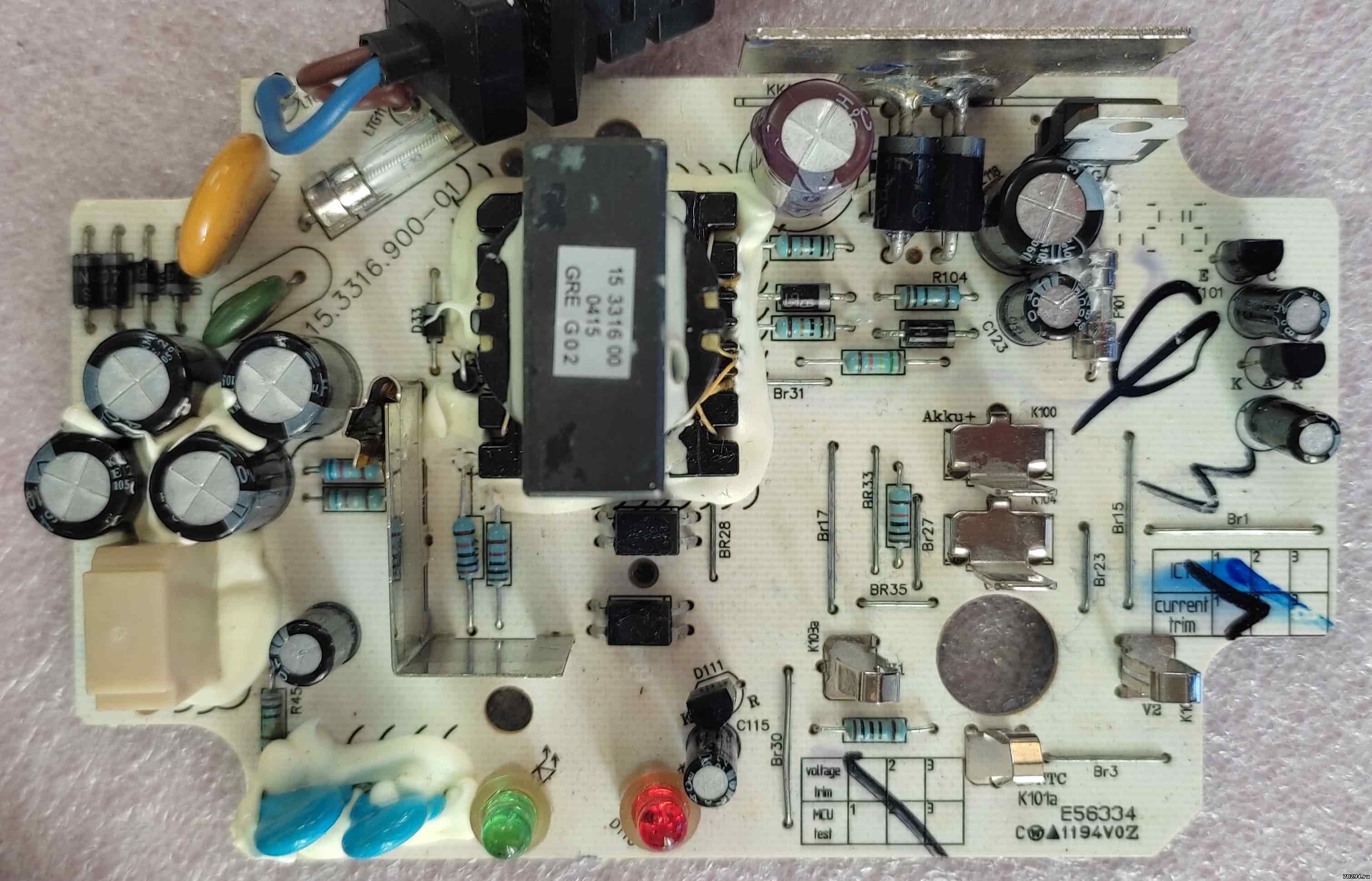

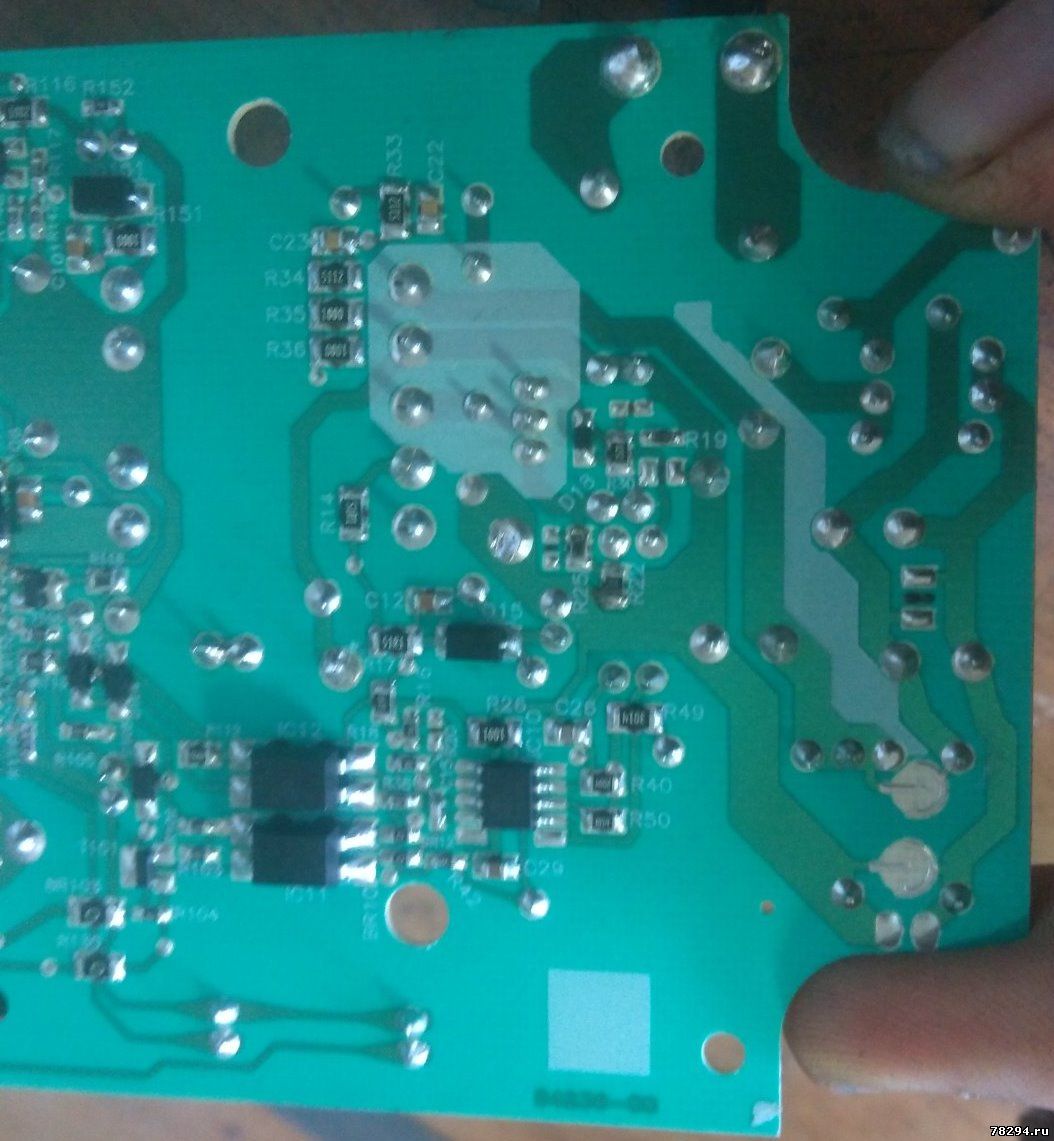

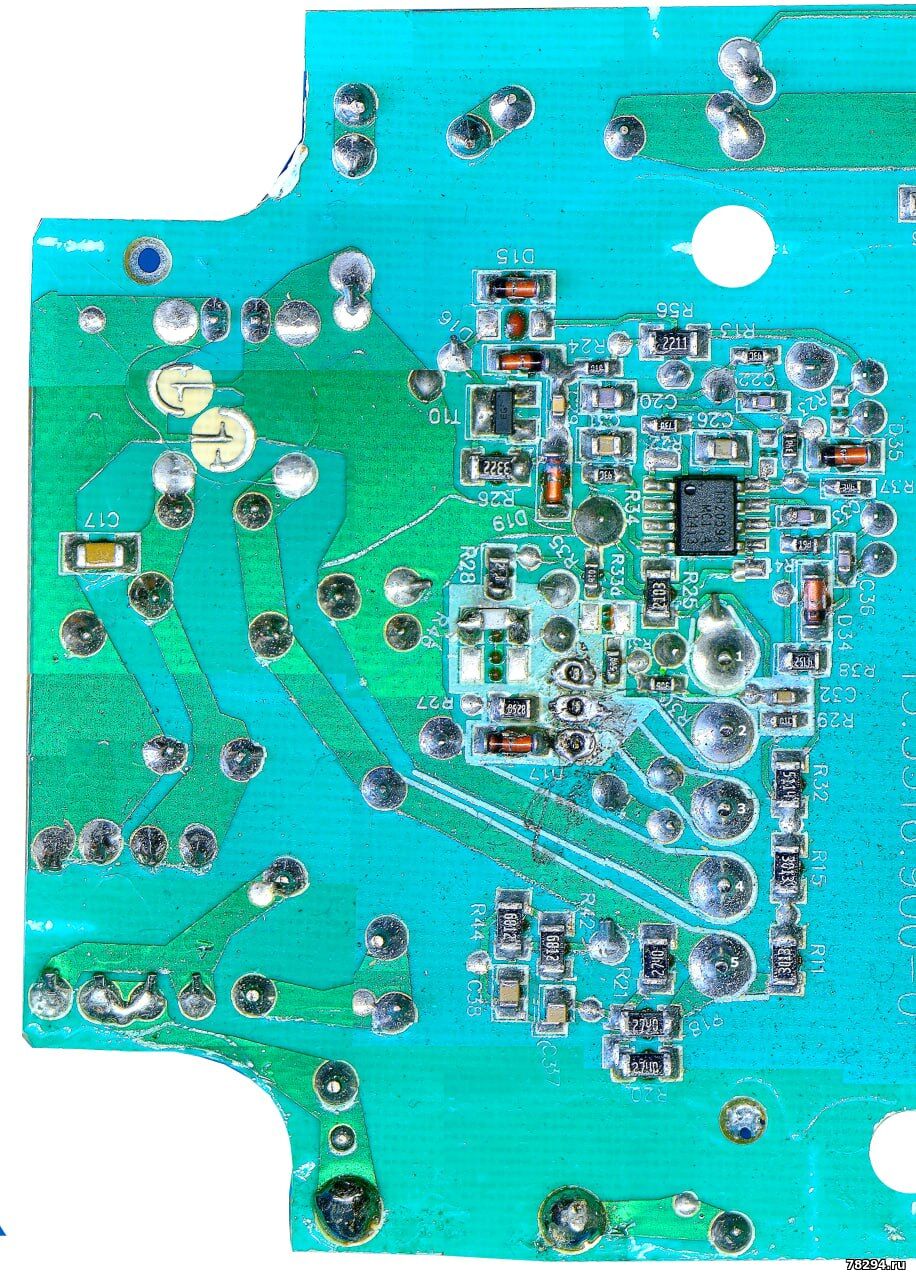

Еще погорелец:

На радиаторе стоит TOP255EN, AC/DC переключатель, обратноходовой, 85В - 265В AC, 66кГц, 2.72А выход, 81Вт
Купить можно здесь: http://ali.pub/4lt4ey









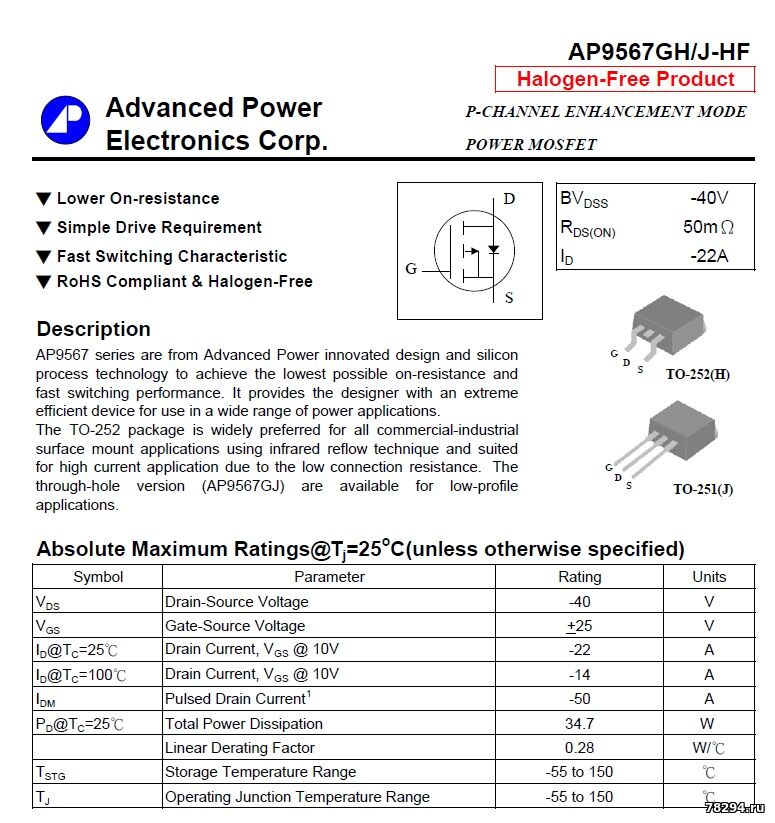

Стоит контроллер 3F94C4EZZ-SK94, Операционник LM358A, Полевик 9567GH, оптопара 817CY, в первичке переключалель TOP255EN.



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ASPetrovich Дата: Суббота, 10.04.2021, 01:18 | Сообщение # 6

Пользователи

ASPetrovich

Рядовой

  • Сообщений:15
  • Репутация:1±
ASPetrovich



Привет.

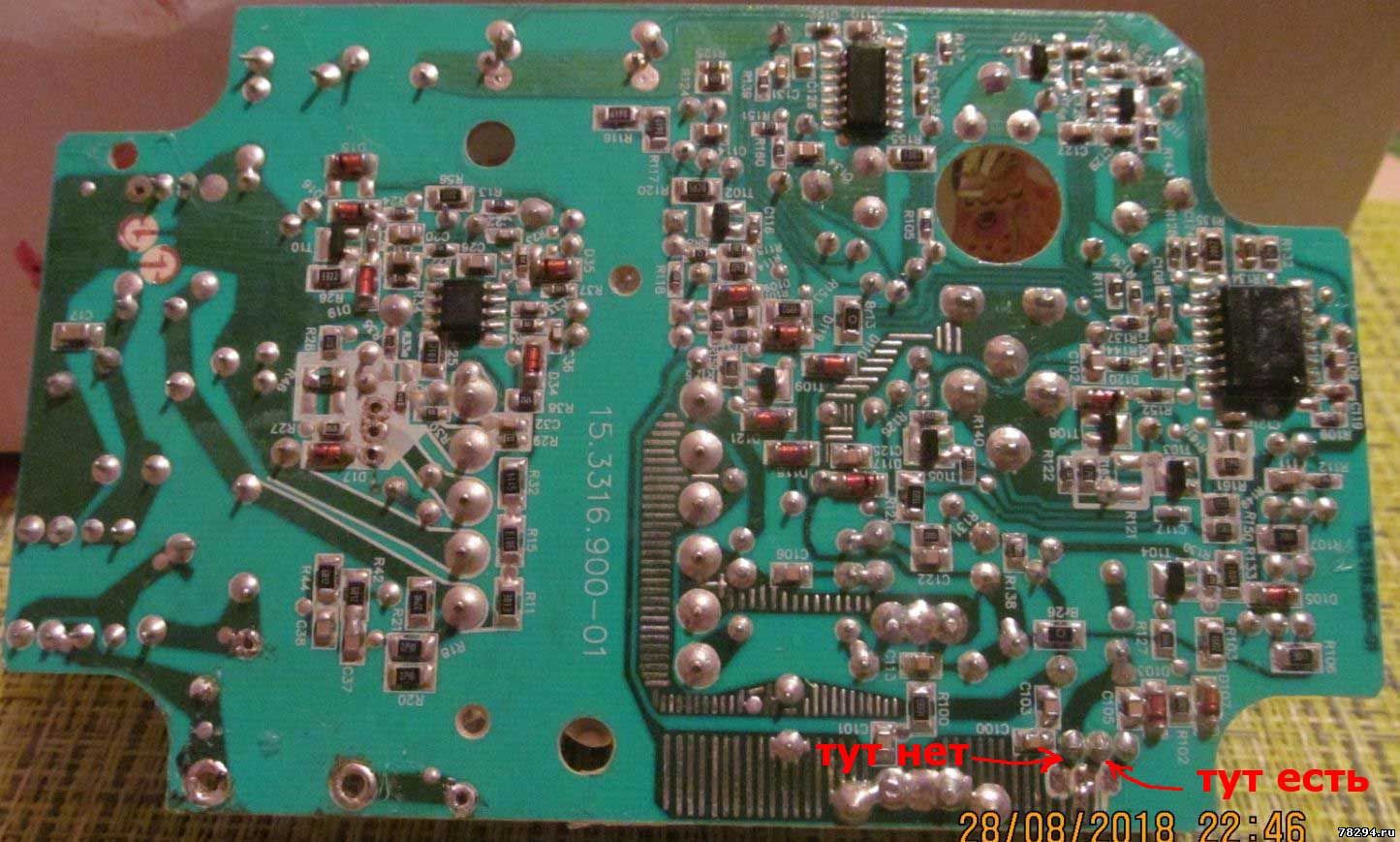

Есть такая зарядка. При включении, проходит самодиагностика, но потом начинает мигать красный светодиод. При чем мигает независимо от того есть аккумулятор в зарядке или его нет.
Заряд не идет.
Причем на стоке Т100 напряжение есть (примерно 12 вольт), а вот на истоке, который соединен с плюсом батареи, напряжения нет .... Транзистор целый, проверил.
Может я просто не вижу очевидного? Подтолкните, плиз...


Я еще из тех, кто учился азбуке по букварю, а не клавиатуре!

Сообщение отредактировал ASPetrovich - Суббота, 10.04.2021, 01:19
aroottelecom Дата: Четверг, 24.06.2021, 12:40 | Сообщение # 7

Пользователи

aroottelecom

Рядовой

  • Сообщений:8
  • Репутация:0±

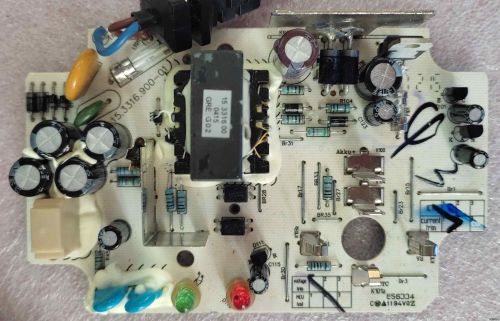

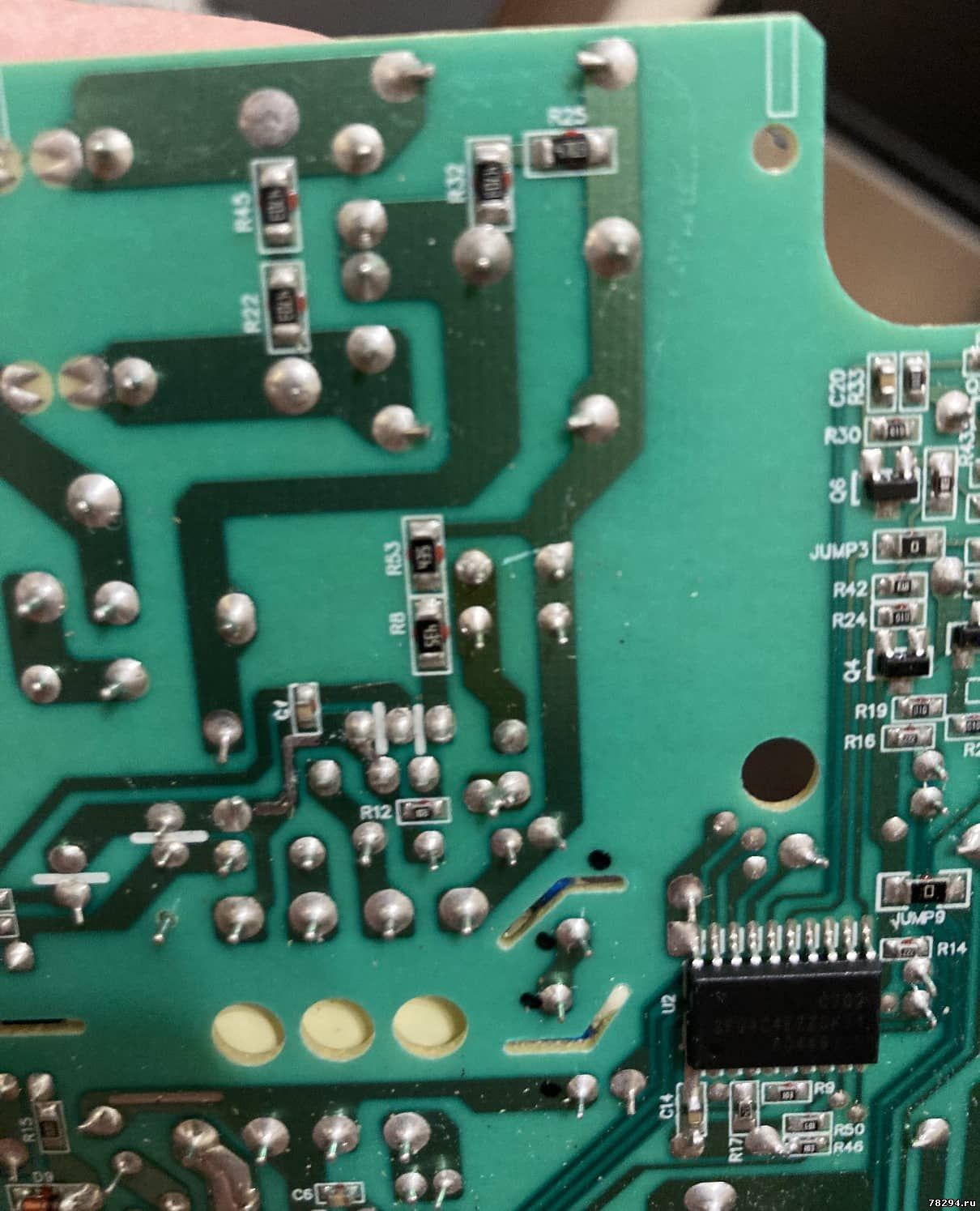

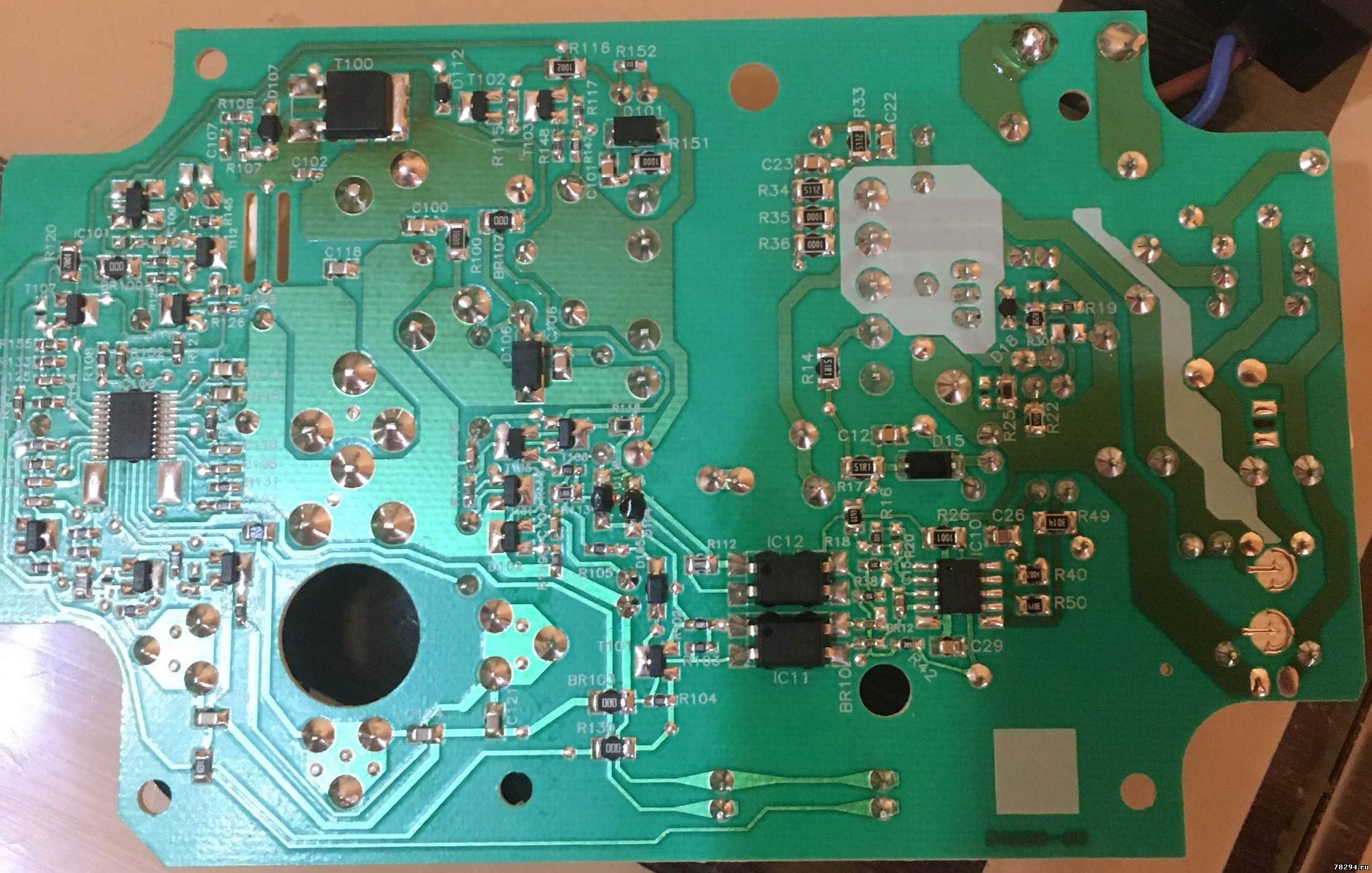

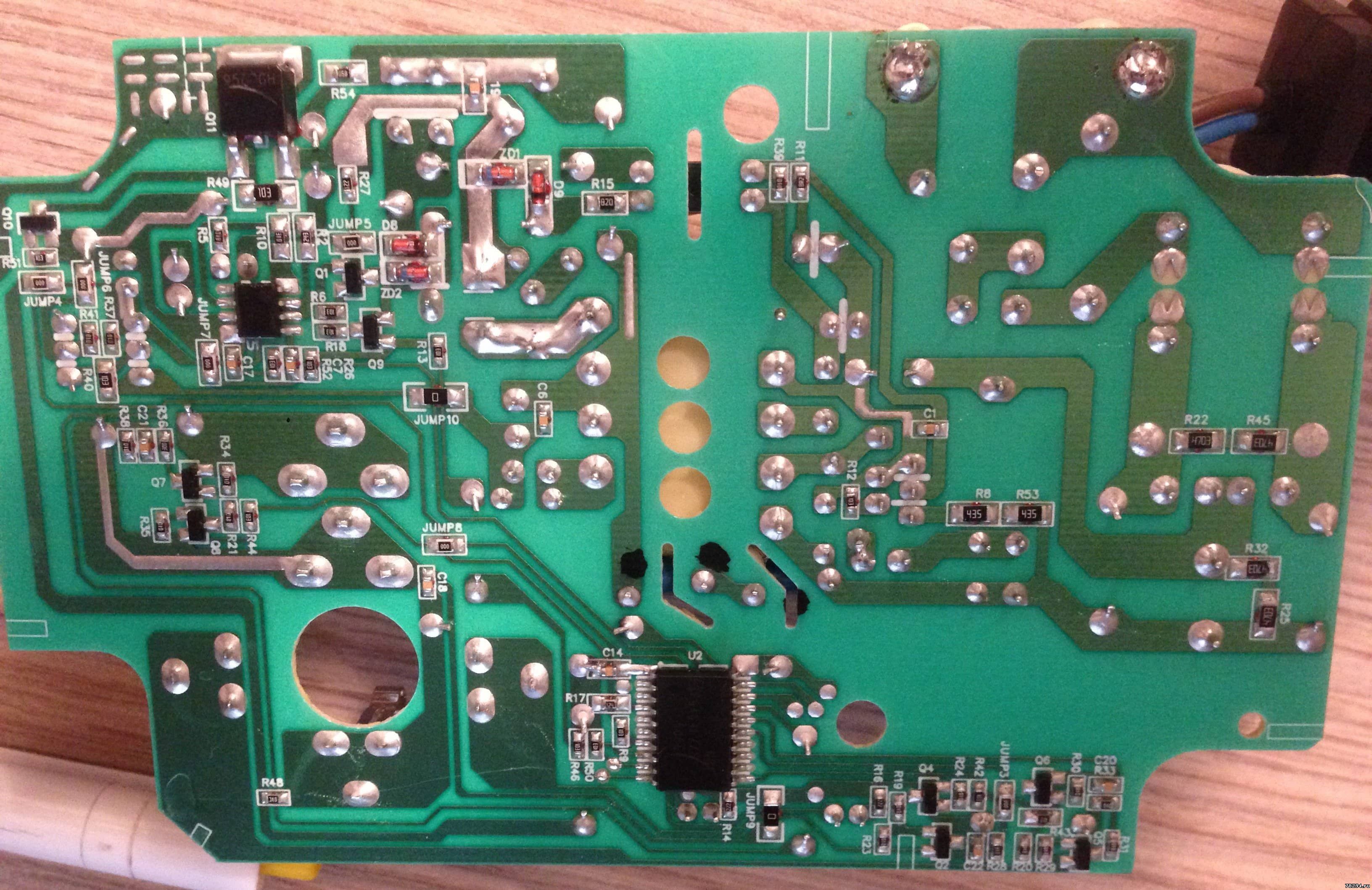

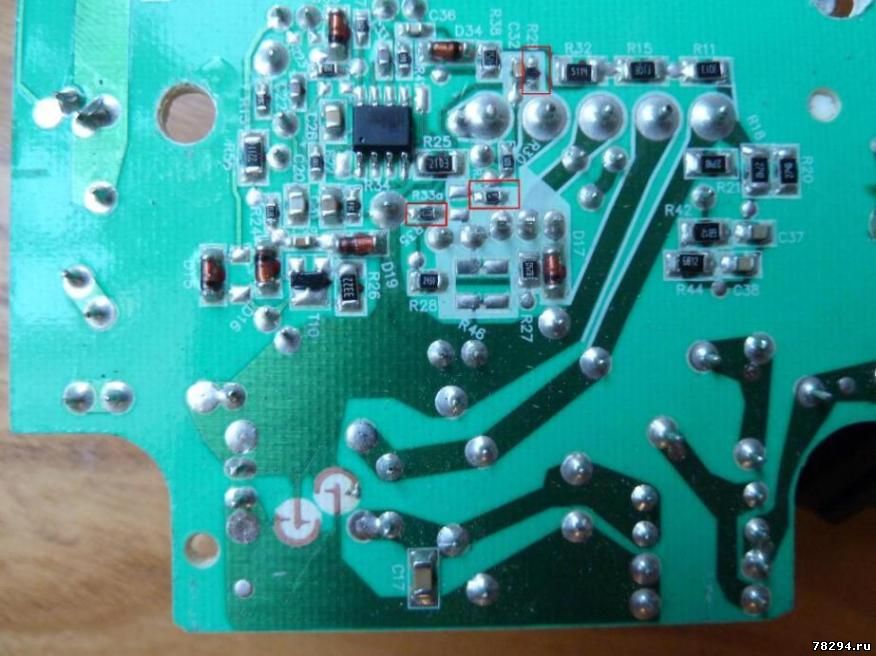

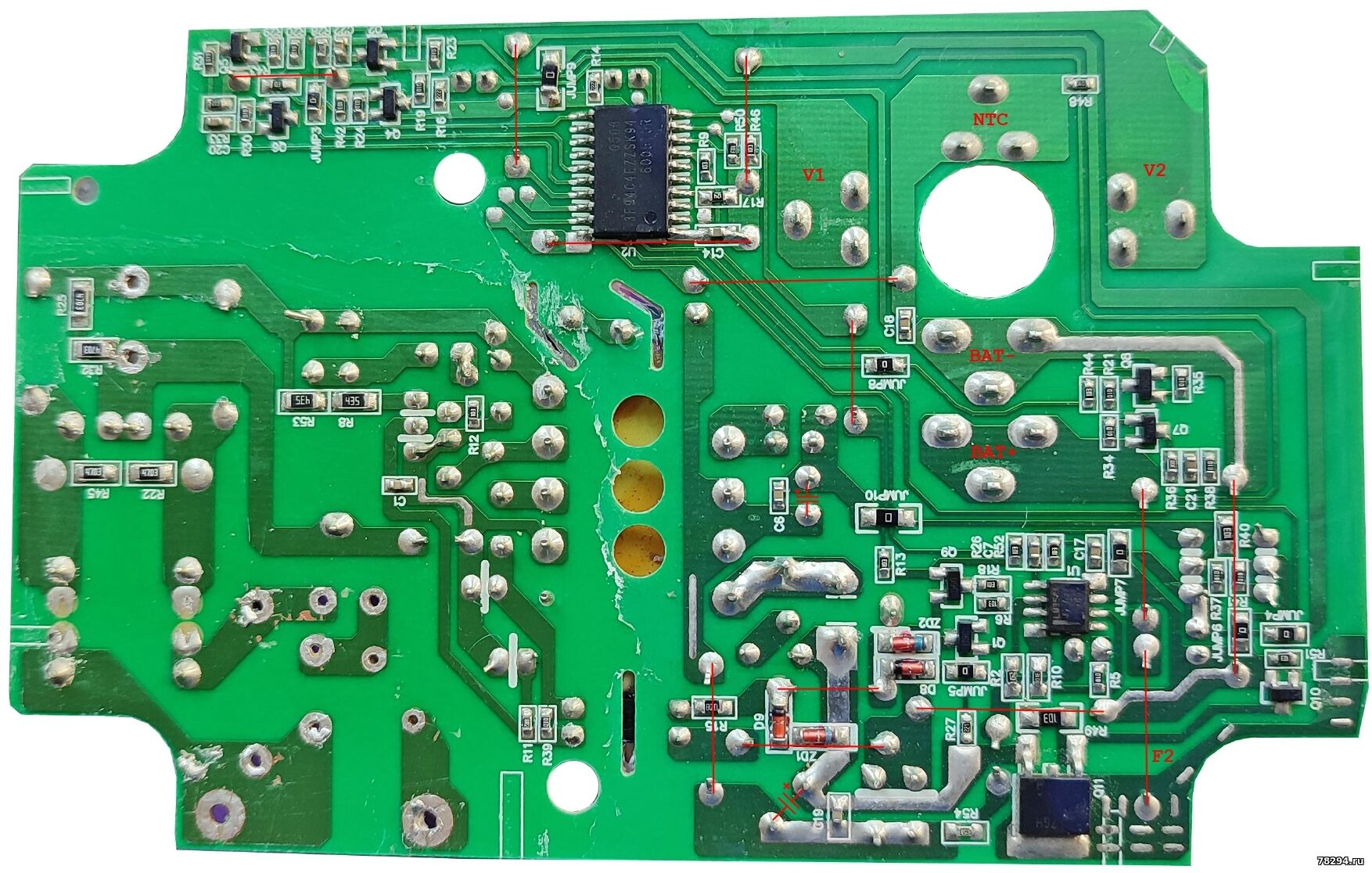

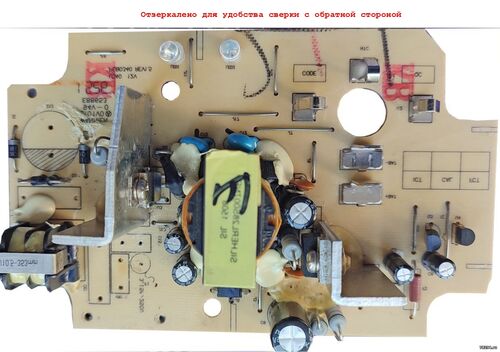

Добрый день, подскажите номинал резистора R48, из 5-го сообщения, на зеленой стороне платы, рядом с контактом термодатчика, на фото не могу разглядеть
Anat78 Дата: Четверг, 24.06.2021, 22:44 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

R48 -210 (21 Ом, 5%)

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
szverev Дата: Пятница, 06.08.2021, 11:40 | Сообщение # 9

Пользователи

szverev

Рядовой

  • Сообщений:1
  • Репутация:0±

При включении начинает мигать красный светодиод, нашел непропай транзистора Q7, даже площадка не залужена была.
Anat78 Дата: Среда, 27.10.2021, 01:51 | Сообщение # 10

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

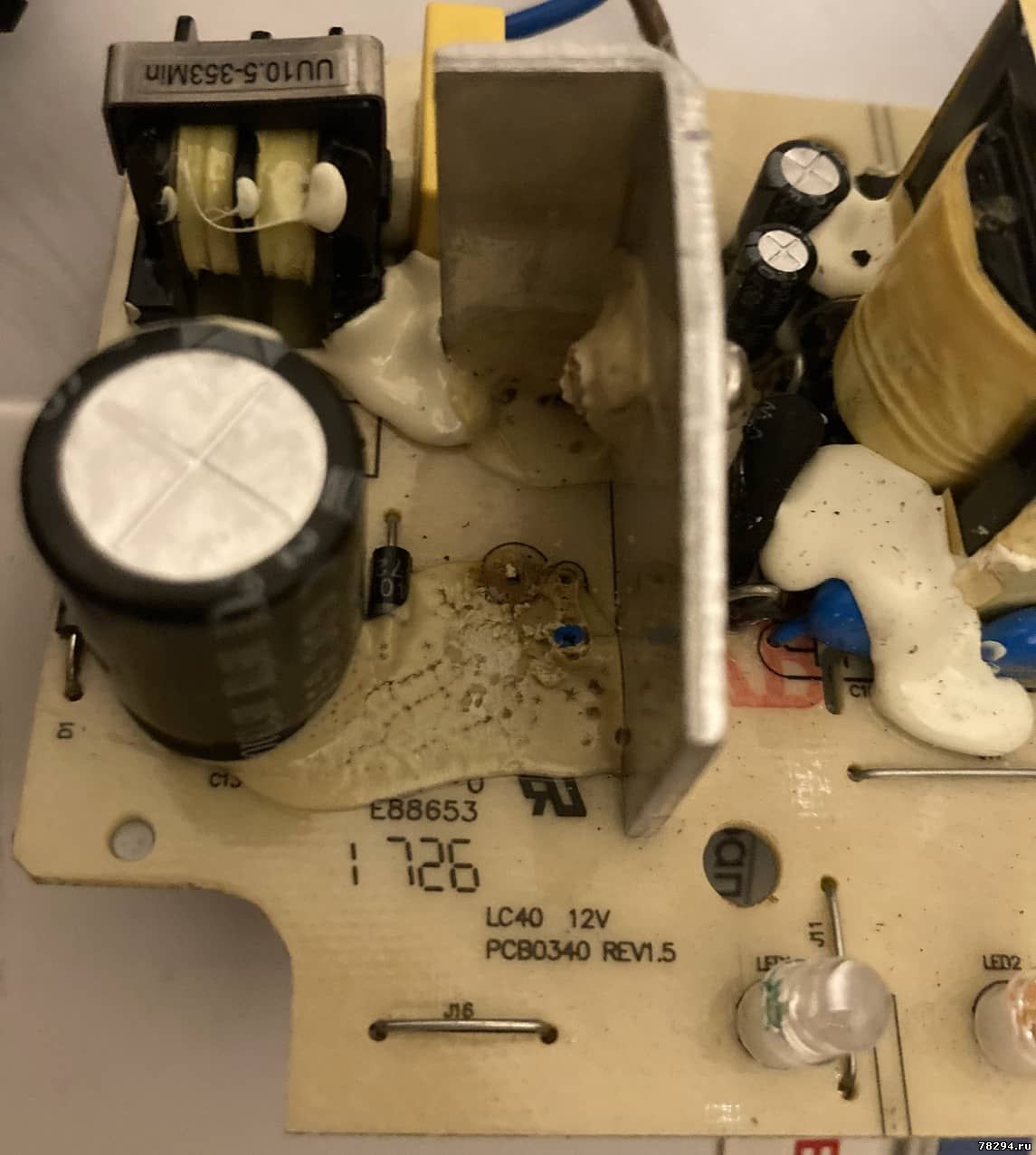

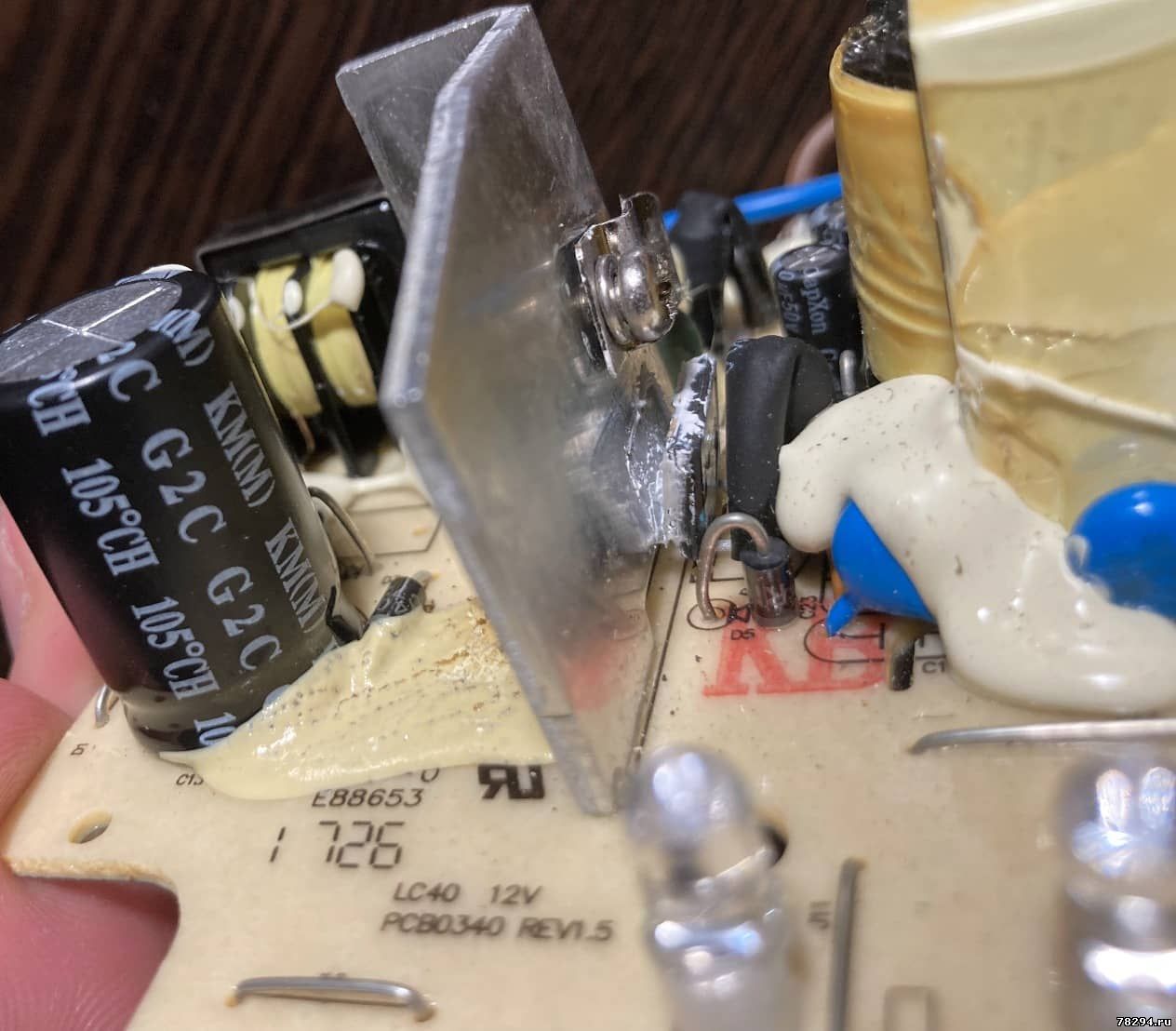

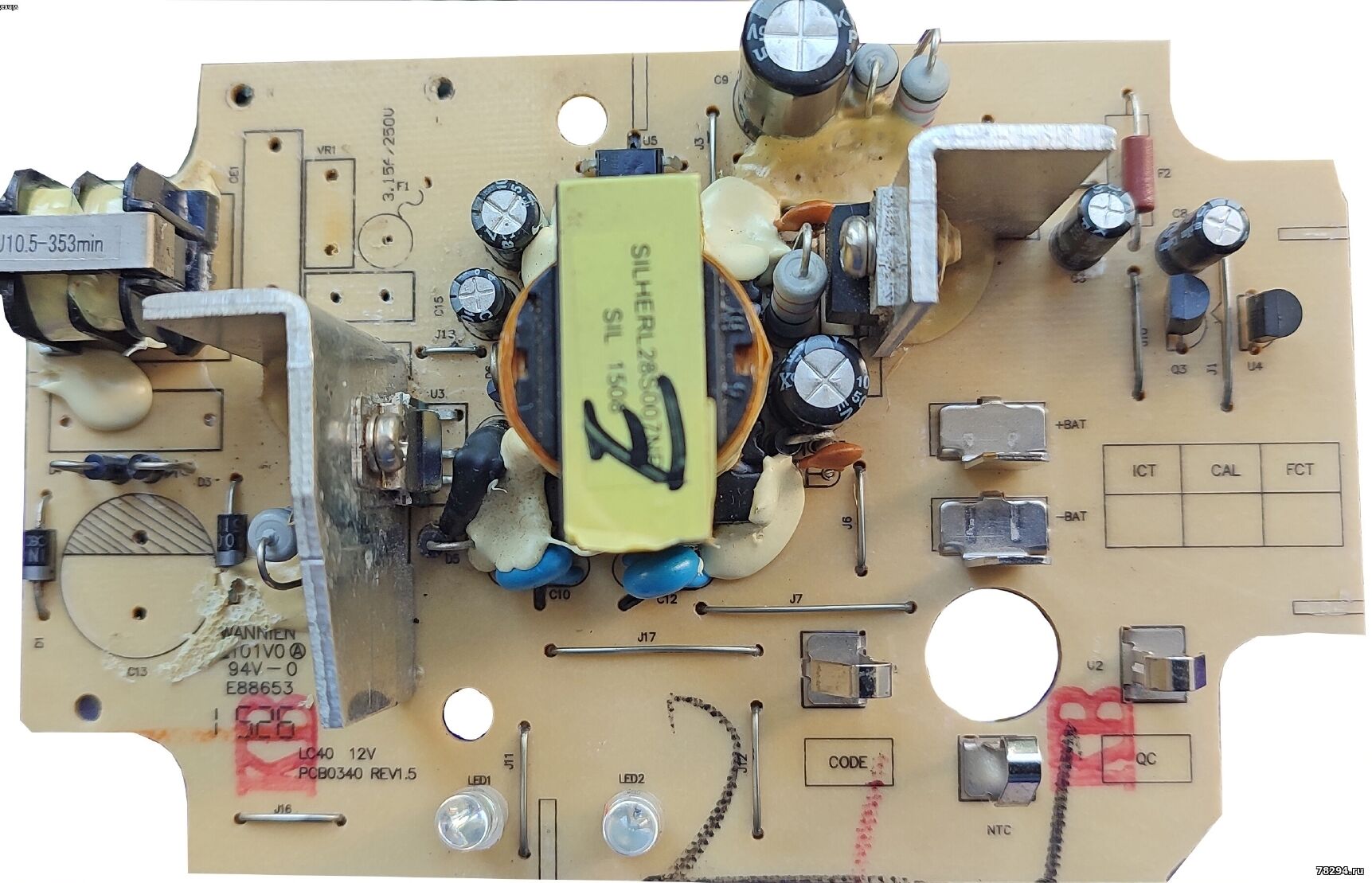

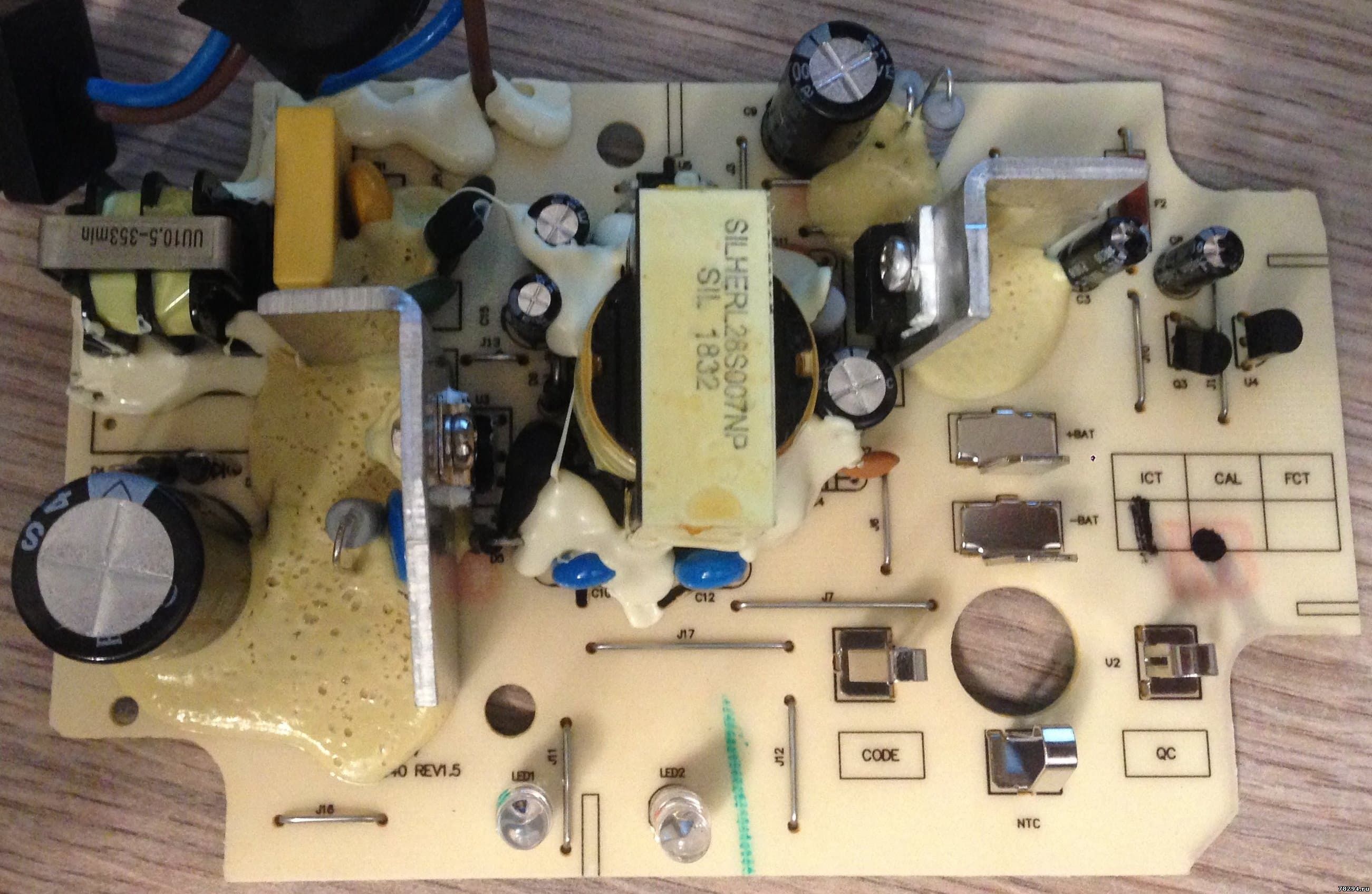

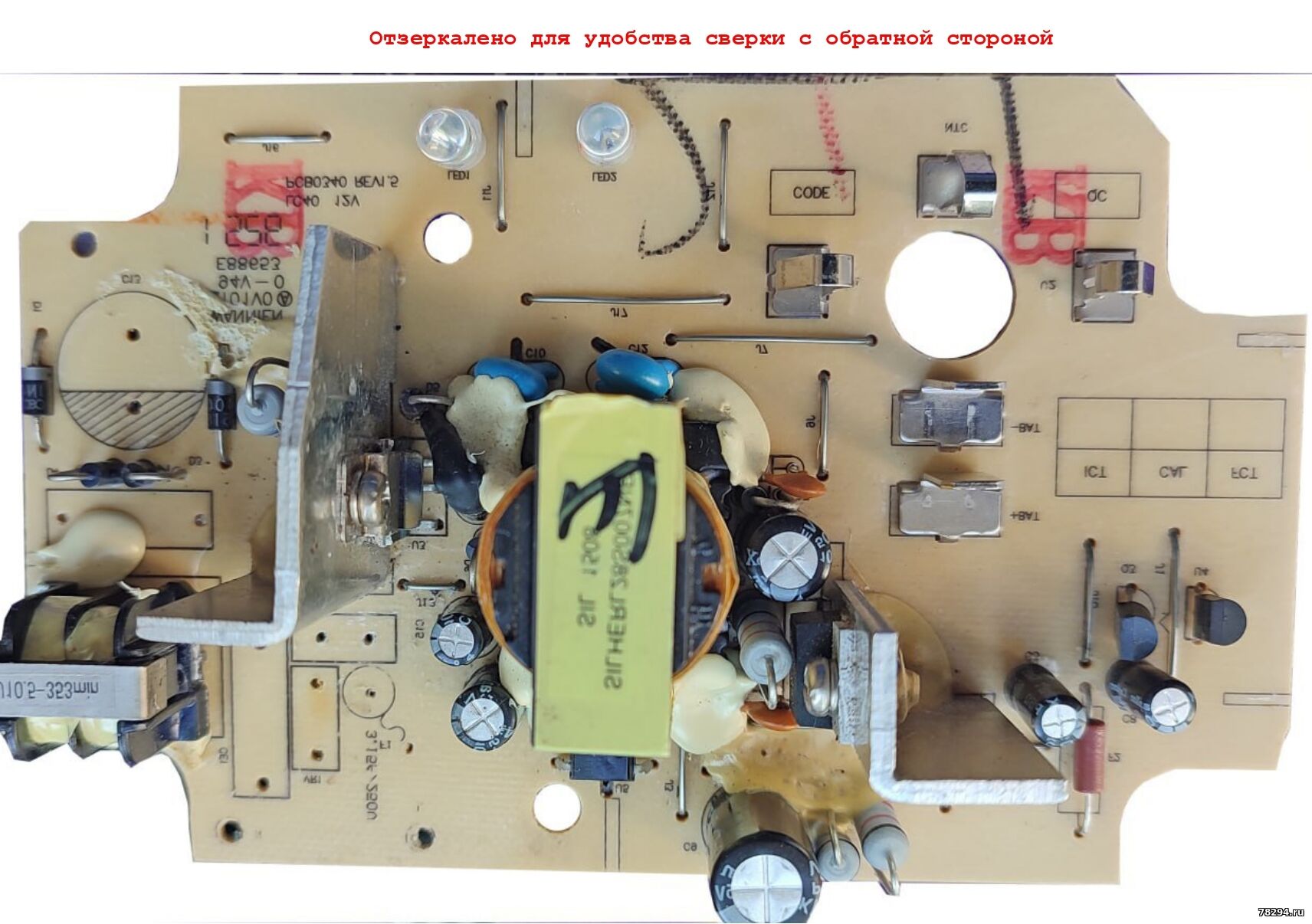

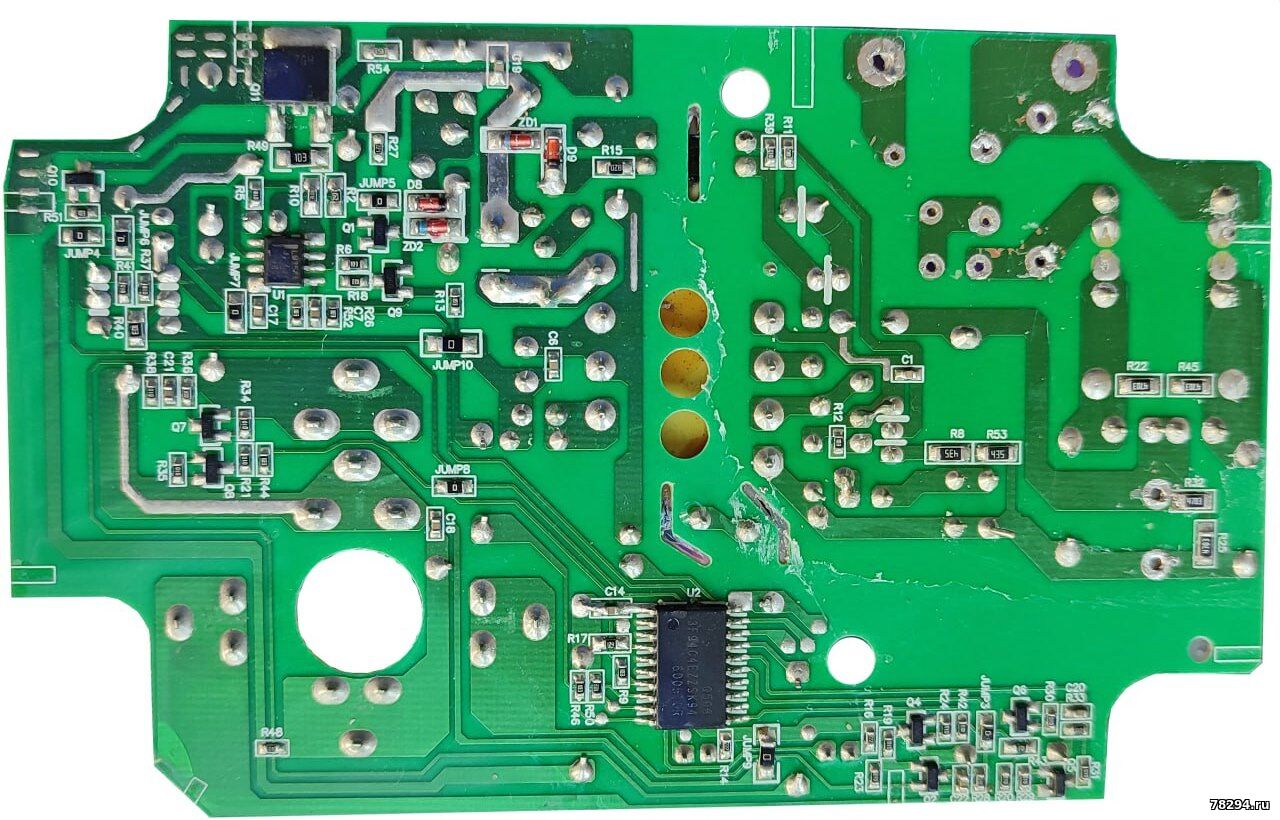

PCB0340 REV1.5









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
79773003848 Дата: Пятница, 19.11.2021, 23:00 | Сообщение # 11

Пользователи

79773003848

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте !

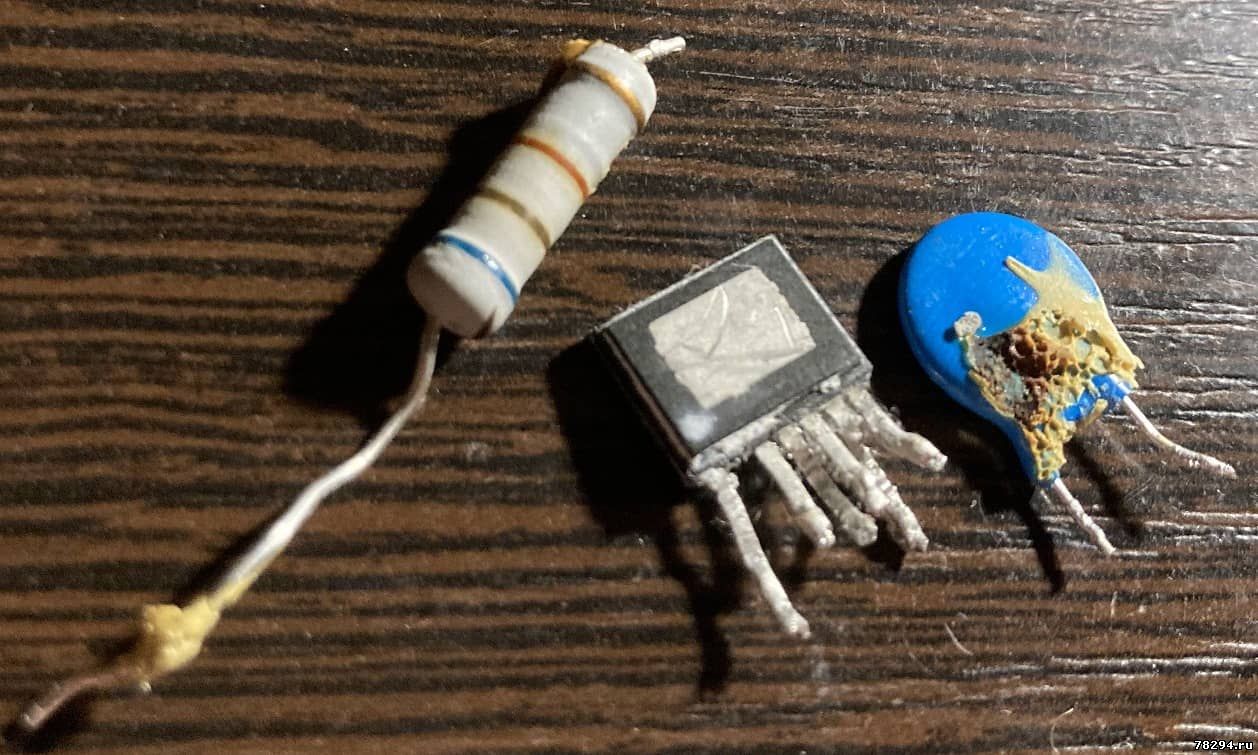

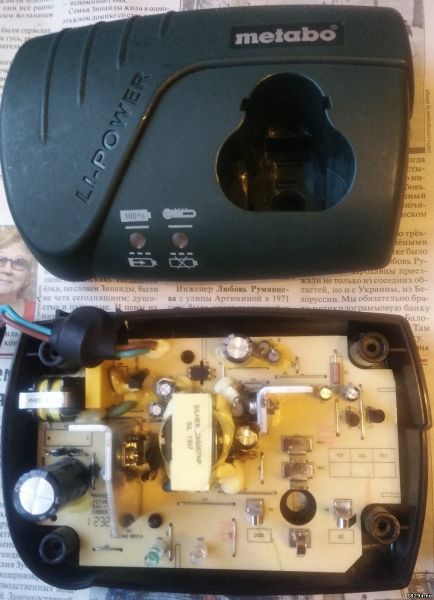

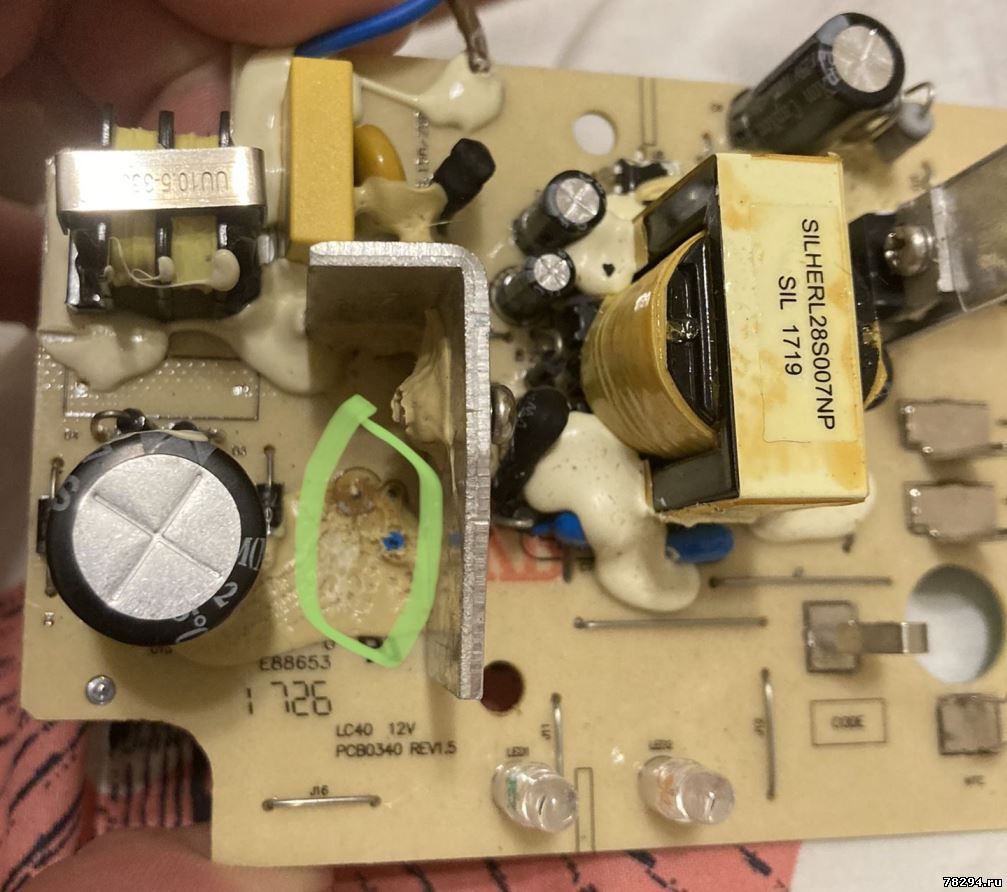

Зарядное LC40 REV1.5

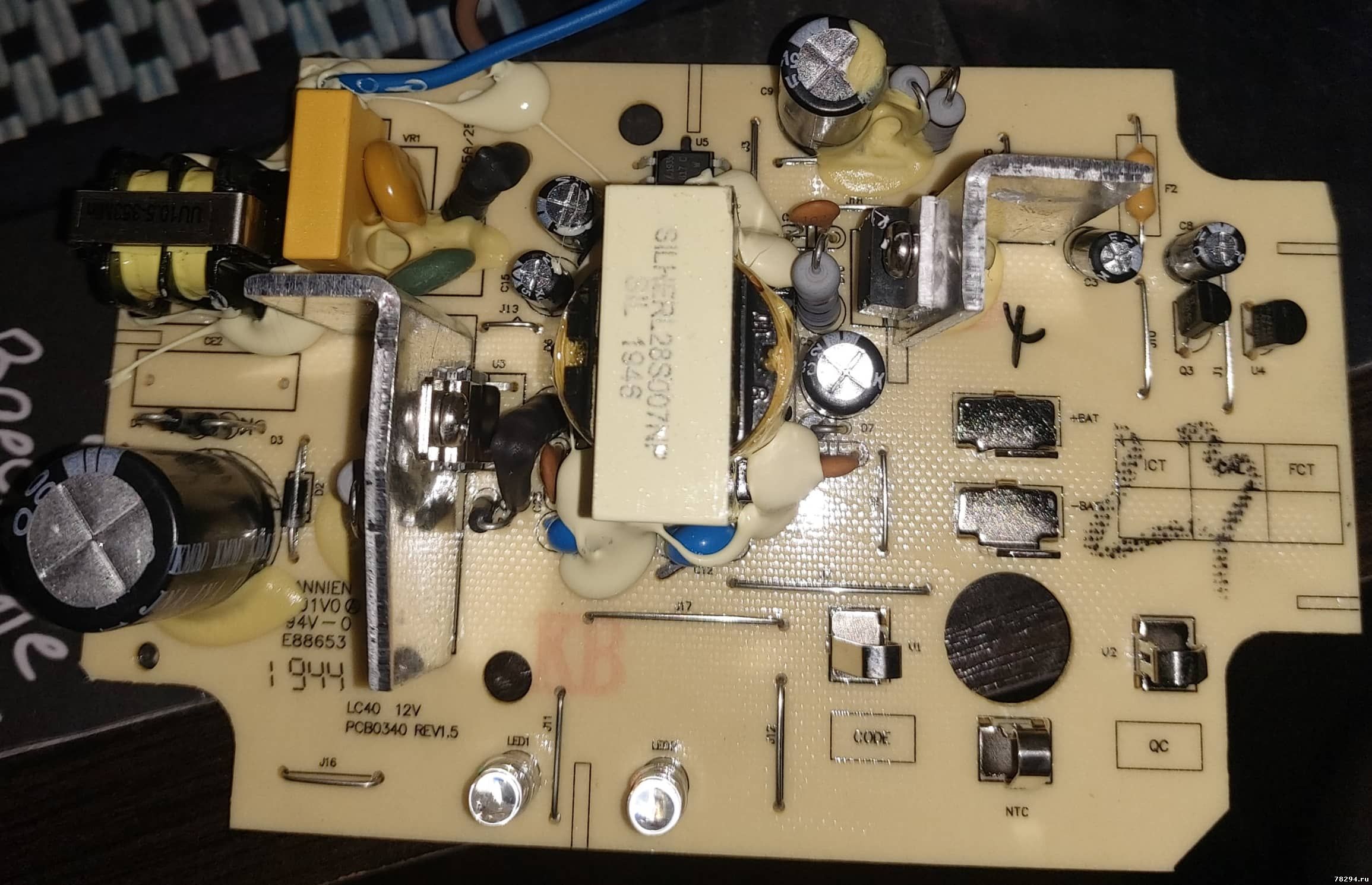

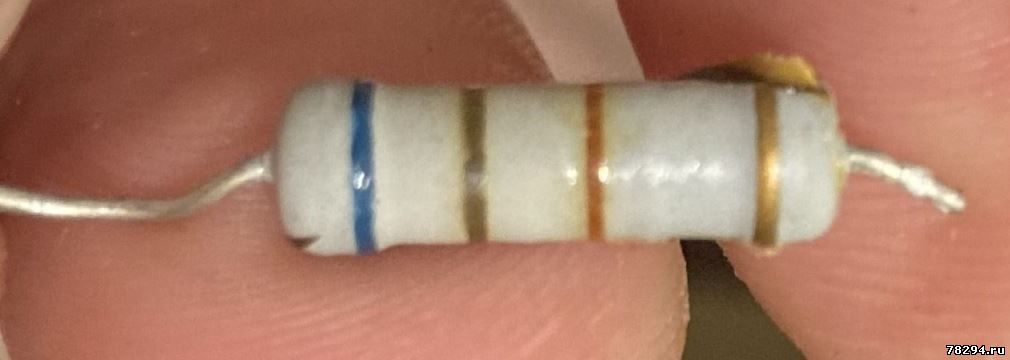

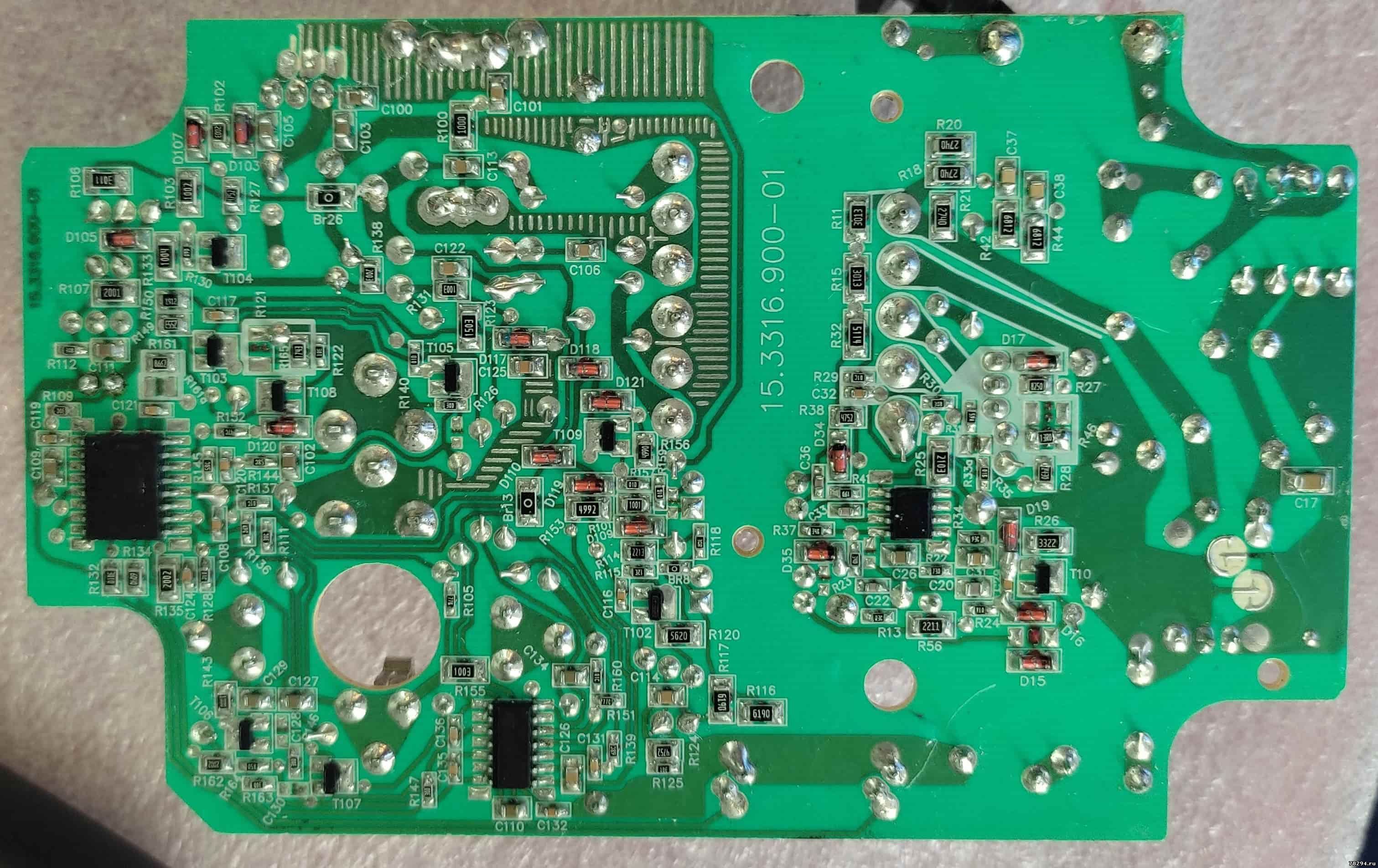

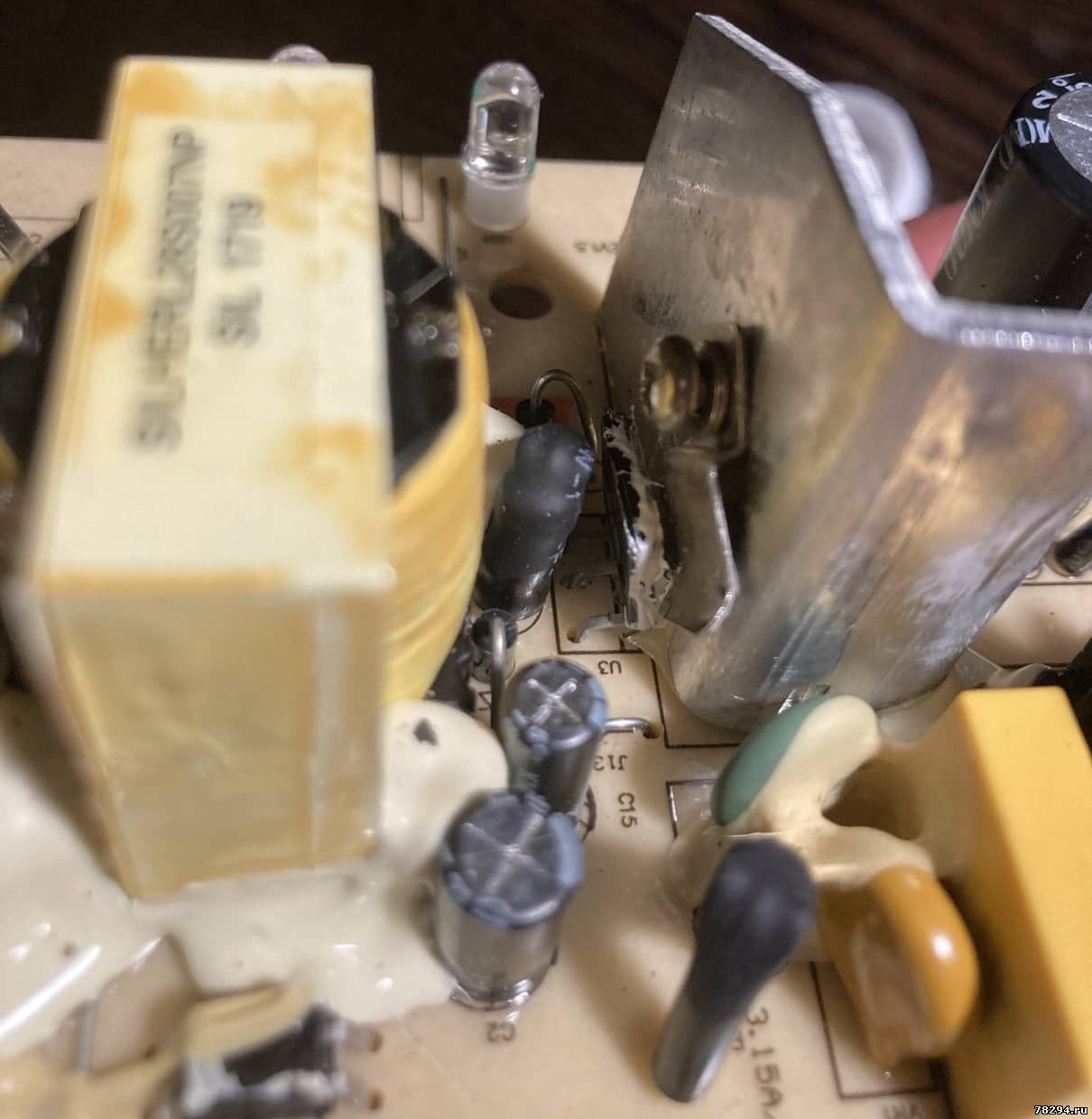

Подскажите пожалуйста номинал сопротивления (по цветам не смогли подобрать ) которое стоит слева от (левого ) радиатора на последнем фото над цифрами 1944



















Сообщение отредактировал 79773003848 - Суббота, 20.11.2021, 00:20
Anat78 Дата: Суббота, 20.11.2021, 08:02 | Сообщение # 12

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

6.2ком
конденсатор синий лучше купить новый


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
79773003848 Дата: Суббота, 20.11.2021, 13:35 | Сообщение # 13

Пользователи

79773003848

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо большое за ответ !
Конденсатор я купил новый 4700пФ только не 1кВ а 3кВ это сильно критично?
Anat78 Дата: Суббота, 20.11.2021, 13:45 | Сообщение # 14

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

3 лучше чем 1

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
partyzan810 Дата: Воскресенье, 05.12.2021, 18:51 | Сообщение # 15

Пользователи

partyzan810

Рядовой

  • Сообщений:2
  • Репутация:0±

День добрый! LC40 как только вставляю вилку в розетку начинает пищать и шипеть, вставляю акб все звуки пропадают зарядка работает как положено! Разобрал! По ощущениям пищит top255en . Подскажите из за чего это может быть и как решить проблему! Замена top255en поможет?
Заранее благодарен!
Anat78 Дата: Воскресенье, 05.12.2021, 18:55 | Сообщение # 16

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

Сама микросхема не должна звуков издавать, только трансформатор, шипит он от того что не проклеен с завода

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
partyzan810 Дата: Воскресенье, 05.12.2021, 19:08 | Сообщение # 17

Пользователи

partyzan810

Рядовой

  • Сообщений:2
  • Репутация:0±

Может! Но оно противно пищит и параллельно этому шипит! Если это трансформатор это можно устранить?
Anat78 Дата: Воскресенье, 05.12.2021, 20:57 | Сообщение # 18

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

Пропитать лаком просто http://alli.pub/65fvsl

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zezylin1 Дата: Суббота, 15.01.2022, 19:22 | Сообщение # 19

Пользователи

zezylin1

Рядовой

  • Сообщений:1
  • Репутация:0±



Добрый день. Принесли зарядку после неудачной попытки ремонта. Был спален транзистор. Но умудрились еще спалить резисторы, R22, R25. Подскажите пожалуйста номиналы. Спасибо.


Сообщение отредактировал zezylin1 - Суббота, 15.01.2022, 19:24
владимир2451 Дата: Вторник, 18.01.2022, 12:38 | Сообщение # 20

Пользователи

владимир2451

Рядовой

  • Сообщений:2
  • Репутация:0±
владимир2451

метабо lc40. 27064001 0003900000 моргает при включении сначала зелёным потом на красным ..моргает ..без аккамульлятора тоже самое напряжение на выходе есть ...аккамуляторы проверены на другой зарядке..на обрыв проверил всё..подскажите может контроллер ?
Anat78 Дата: Вторник, 18.01.2022, 13:28 | Сообщение # 21

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

С какой скоростью моргают?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
владимир2451 Дата: Вторник, 18.01.2022, 15:12 | Сообщение # 22

Пользователи

владимир2451

Рядовой

  • Сообщений:2
  • Репутация:0±
владимир2451

где то один раз в секунду  моргает когда стоит акб

Добавлено (18.01.2022, 15:22)
---------------------------------------------
без акб при включении зелёный потом красный и нет морганий

gnutik55 Дата: Четверг, 24.03.2022, 17:30 | Сообщение # 23

Пользователи

gnutik55

Рядовой

  • Сообщений:1
  • Репутация:0±

Есть такая зарядка. При включении, проходит самодиагностика, но потом
начинает мигать красный светодиод. При чем мигает независимо от того
есть аккумулятор в зарядке или его нет.
Заряд не идет.
Причем на стоке Т100 напряжение есть (примерно 12 вольт), а вот на истоке, который
соединен с плюсом батареи, напряжения нет .... Транзистор целый,
проверил.
Может я просто не вижу очевидного? Подтолкните, плиз...





Сообщение отредактировал gnutik55 - Четверг, 24.03.2022, 17:33
МИГУЛЯ Дата: Среда, 30.03.2022, 17:47 | Сообщение # 24

Пользователи

МИГУЛЯ

Рядовой

  • Сообщений:4
  • Репутация:0±

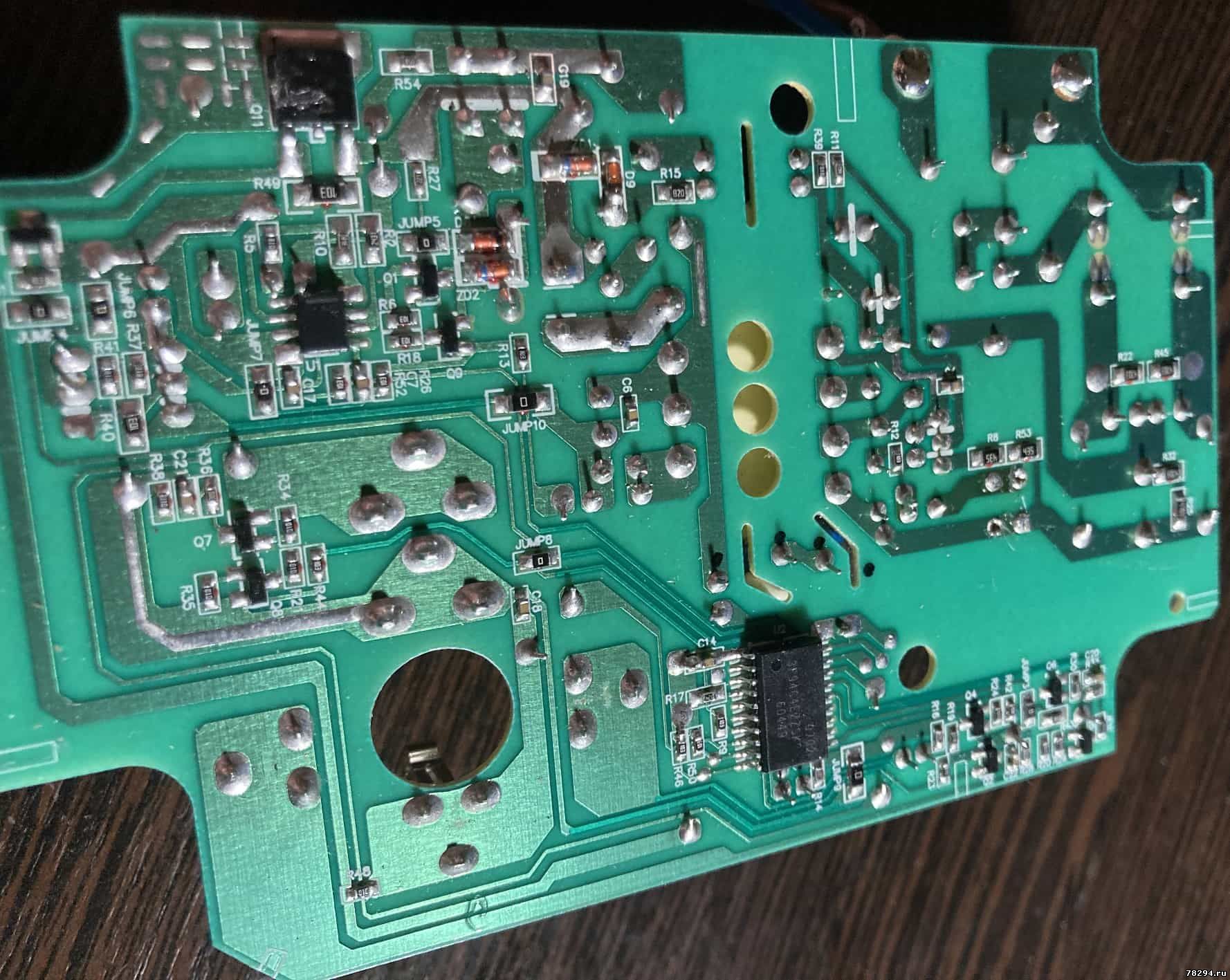

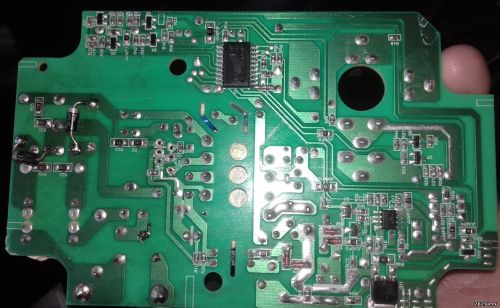

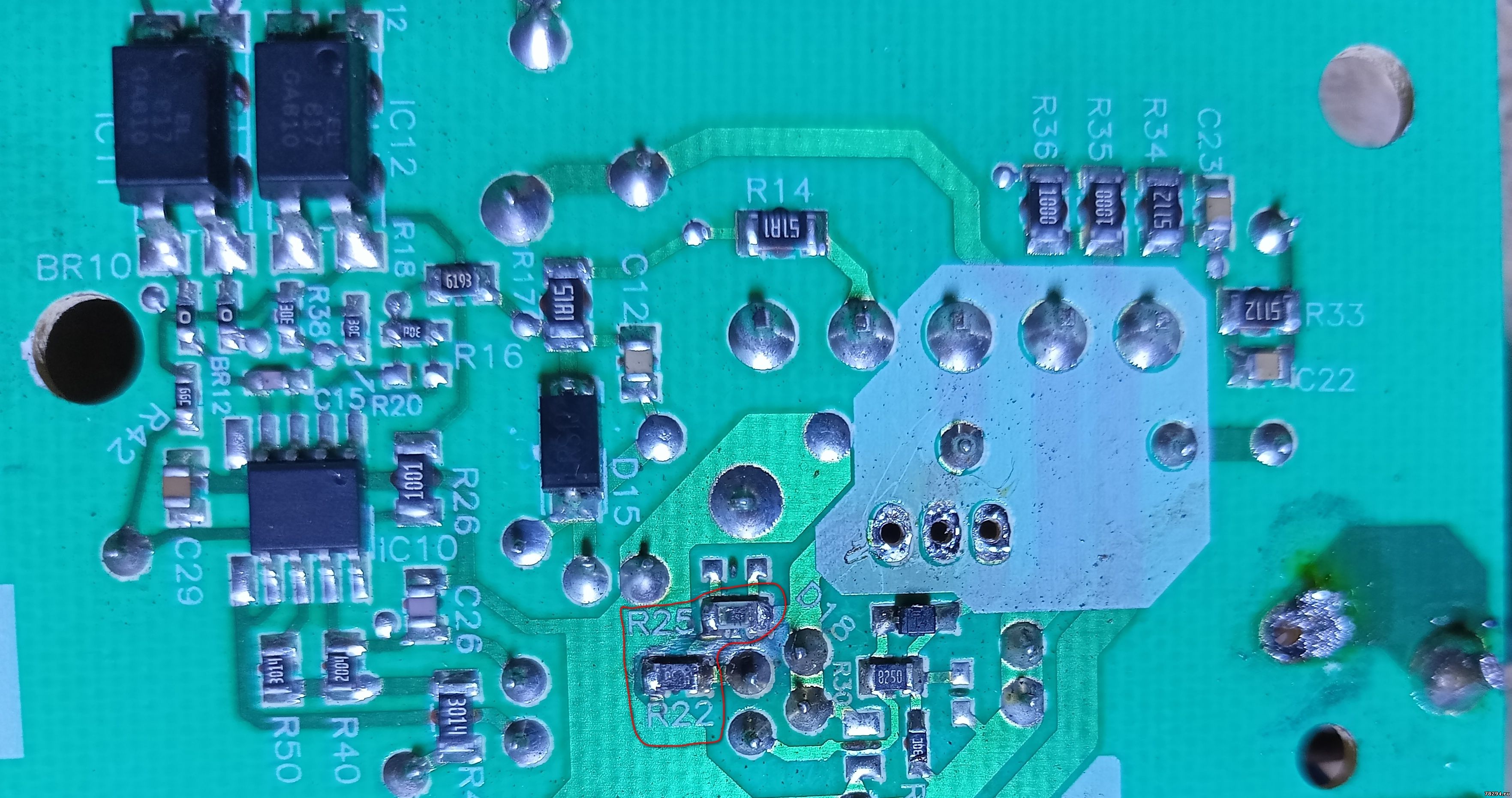

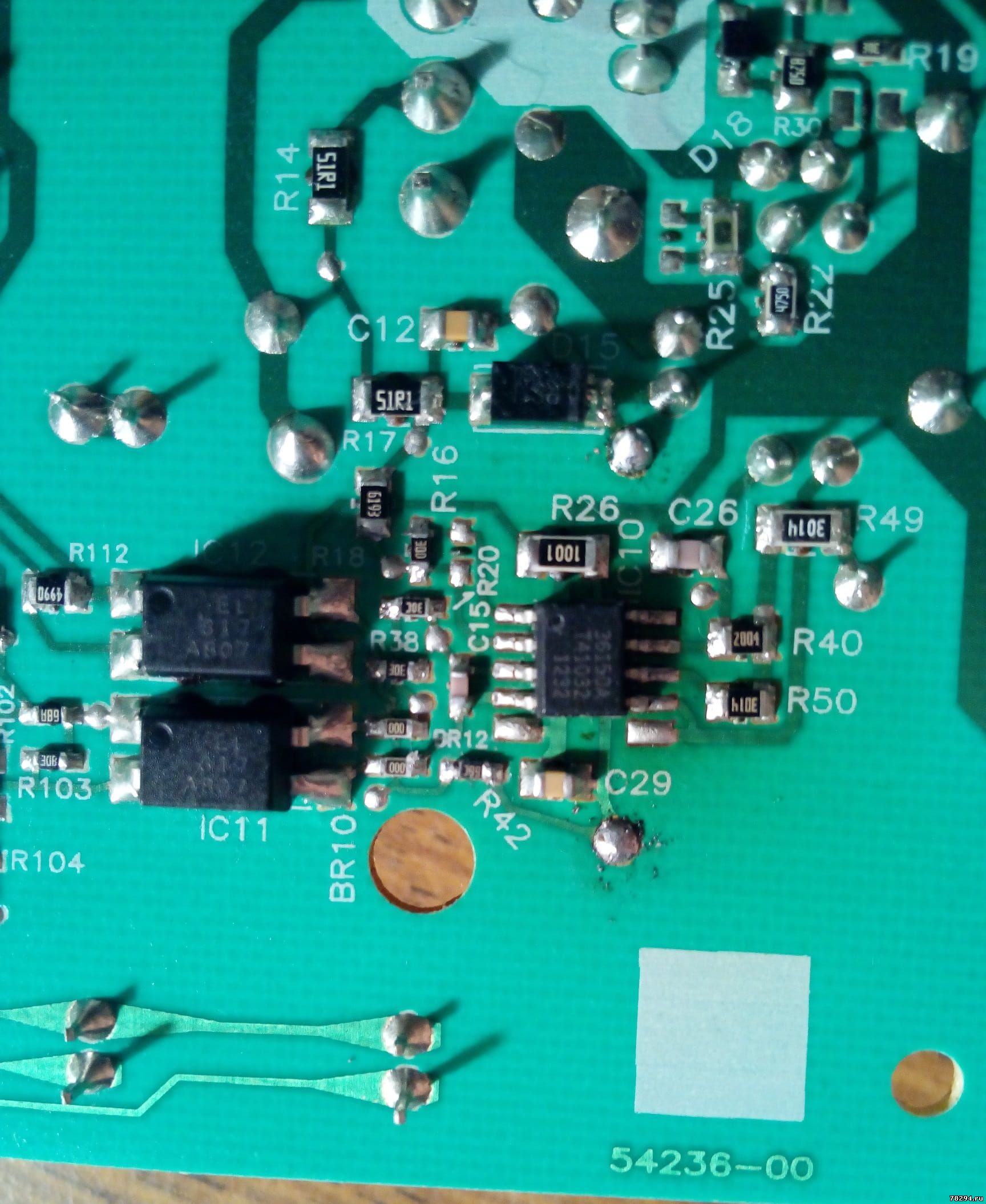

блок на шимке mlx36150a .неисправны R25,R22  подскажите номиналы.

r25 - 60ом
r22 - 4750(475ом)
неисправен был диод d106 es1d .
зарядка ожила.
надо бы скачать прошивку STM8S003F3P.
времени нет.
wladsat2014 Дата: Вторник, 28.06.2022, 15:09 | Сообщение # 25

Пользователи

wladsat2014

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день! Подскажите у меня точно такая зарядка как на фото в 24 сообщении.
Выгорела силовая часть очень жестоко
Интересует маркировка номинал,Т11, R47 R48, R46 с обратной стороны и шимка стоит TH20594.
Anat78 Дата: Среда, 29.06.2022, 09:50 | Сообщение # 26

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

R44 - 68.1 кОм
R46 - 13 Ом
R47 -
R48 -
TH20594

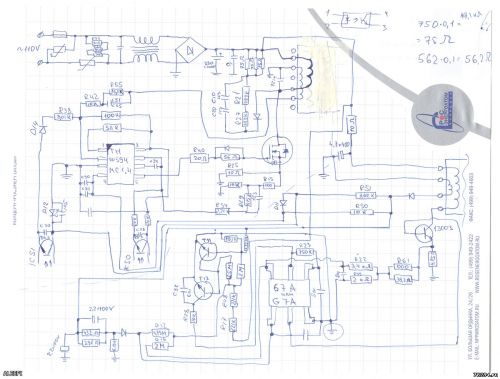

схема:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 01.08.2022, 09:19 | Сообщение # 27

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

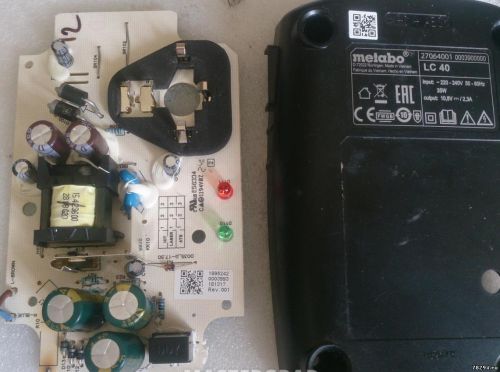

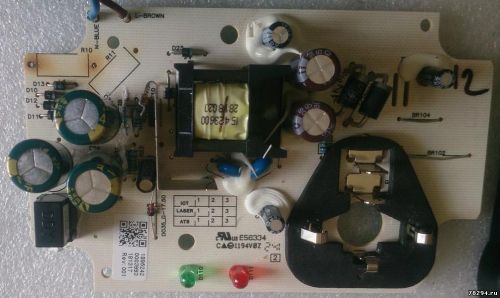

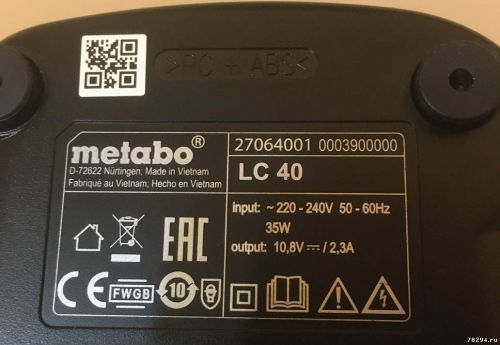

LC40 27064001 0003900000


Плата 1895242
Rev. 001




78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
