Зарядное устройство Metabo LC 40 27064000 схема
|
|
|
ZhenyaKa
|
Дата: Пятница, 01.11.2024, 01:22 | Сообщение # 61
|
|
|
Здравствуйте, симптом как обычно: моргает красный светодиод.
На клеммах зарядки без аккумулятора ровно 5В.
Ревизия платы 15.3316.900-01
Кондеры живые, проверял ТТ.
Крупные транзисторы живые. TL431 менял - результат тот же.
Не подскажите, куда копать еще можно? Спасибо заранее
Сообщение отредактировал ZhenyaKa - Пятница, 01.11.2024, 01:23 |
|
|
|
|
|
jeksikssss
|
Дата: Пятница, 20.06.2025, 15:21 | Сообщение # 62
|
|
|
А кто подскажет маркировку зелёного электролита?
Ответ - на плате зеленый только термистор
Шлите фото
|
|
|
|
|
|
denisxp1993
|
Дата: Среда, 15.10.2025, 18:45 | Сообщение # 63
|
|
|

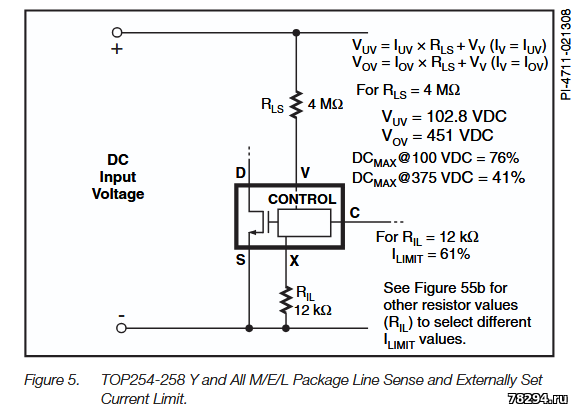

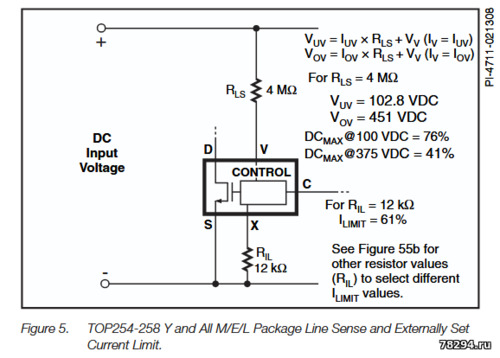

Здравствуйте 👋 если есть кто живой, подскажите пожалуйста, какое напряжение должно быть на TOP255EN?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 15.10.2025, 18:51 | Сообщение # 64
|
Администраторы
Anat78
Майор
- Сообщений:7878
- Репутация:65±
|
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
denisxp1993
|
Дата: Среда, 15.10.2025, 19:04 | Сообщение # 65
|
|
|
Цитата Anat78 (  ) Anat78
Подскажите пожалуйста куда капнуть, сгорел конденсатор основной, варистор и пред, поменял, подключил через лампу, на первичном напряжение 321в, и после нету ни чего. Не пойму пробила трансформатор или где то замер сделать, прозвонил всю плату, все норм
|
|
|
|
|
|
denisxp1993
|
Дата: Среда, 15.10.2025, 19:06 | Сообщение # 66
|
|
|

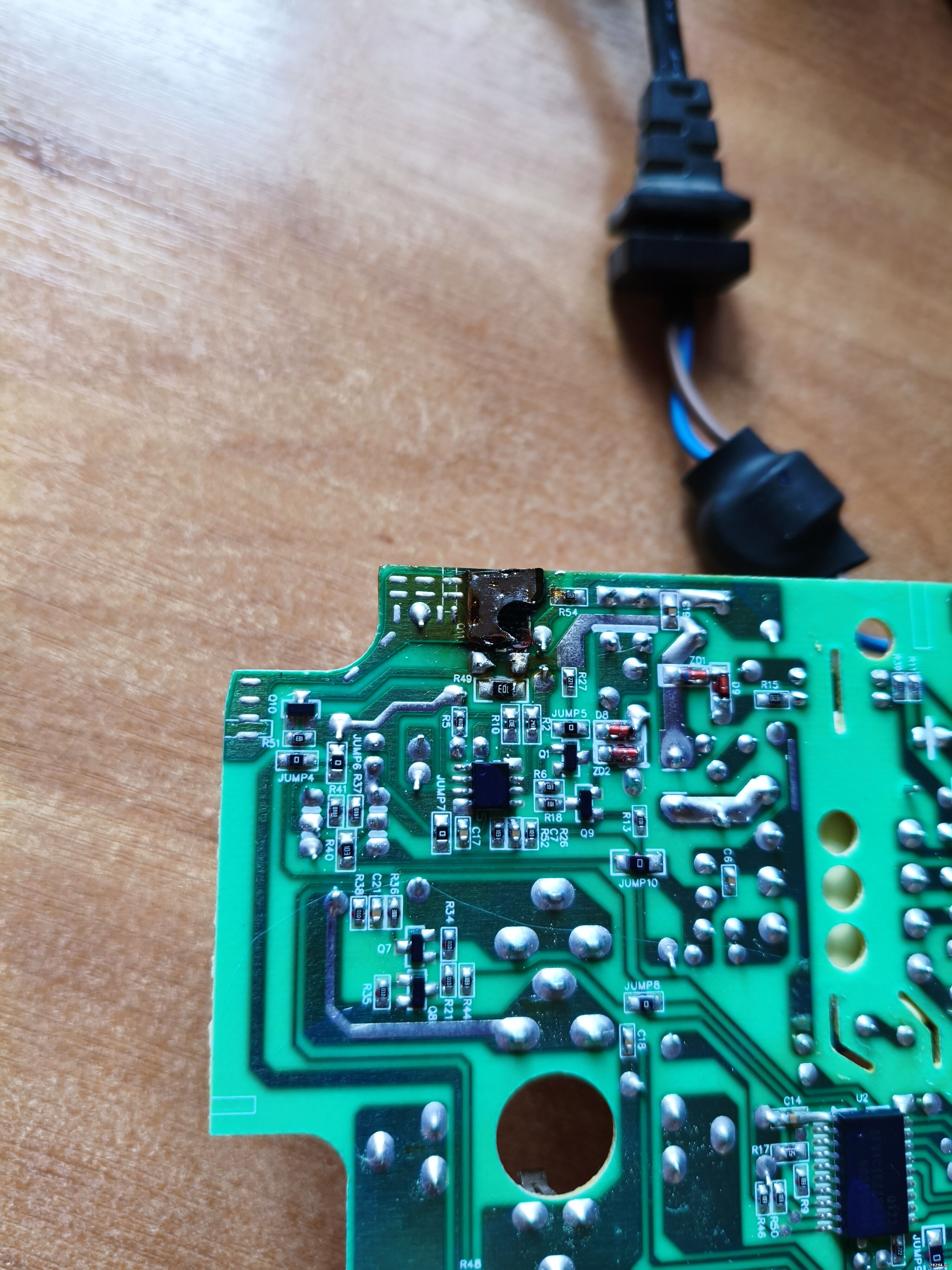

Вот фото изначально
Сообщение отредактировал denisxp1993 - Среда, 15.10.2025, 19:08 |
|
|
|
|
|
Anat78
|
Дата: Среда, 15.10.2025, 19:07 | Сообщение # 67
|
Администраторы
Anat78
Майор
- Сообщений:7878
- Репутация:65±
|
да у вас видимо подали 300в на вход, сгорает еще и шим сразу и плюс надо отмывать все от электролита хорошенько
Я эти зарядные давно не делаю, они на озоне оригинальные всего 500р, смысла нет вообще ремонтировать
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
denisxp1993
|
Дата: Среда, 15.10.2025, 19:11 | Сообщение # 68
|
|
|
Цитата Anat78 ( ) да у вас видимо подали 300в на вход, сгорает еще и шим сразу и плюс надо отмывать все от электролита хорошенько
Я эти зарядные давно не делаю, они на озоне оригинальные всего 500р, смысла нет вообще ремонтировать
Да мне для опыта, отремонтировать хотелось бы.
На озоне не видел их ?Добавлено (15.10.2025, 19:21)
---------------------------------------------
Цитата Anat78 ( ) , сгорает еще и шим сразу и
Вы имеете ввиду ШИМ top255en?
|
|
|
|
|
