Устройство зарядное Metabo SC 30 27048001 схема ремонт
Anat78 Дата: Вторник, 14.06.2022, 10:56 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

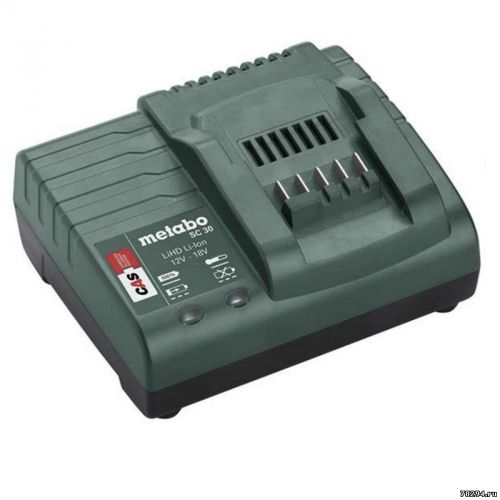

Устройство зарядное Metabo SC 30 27048001 (627103000)  схема ремонт

Зарядное устройство Metabo SC 30 LiHD Li-on, предназначено для зарядки литий-ионных (Li-ion) аккумуляторов
с напряжением 12-18 V. Оснащено световым датчиком контроля степени заряда аккумулятора.
Особенности:
Быстрая зарядка — заряжает батареи Li-Ion
Встроенный процессор — собирает информацию из чипа памяти аккумулятора, чтобы определить оптимальный метод зарядки
Дисплей питания отображает состояние аккумуляторной батареи и состояние зарядки

Мощность: 40Ватт
ток заряда:
аккумулятор 12в - 2,6А
аккумулятор 14-18в - 1,5А










78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
koz Дата: Вторник, 14.06.2022, 10:57 | Сообщение # 2

Пользователи

koz

Рядовой

  • Сообщений:8
  • Репутация:3±

ЗУ SC30 горят R11,R12.
Поставил вместо них 200 ом работает, но греется.
Я попробовал 200к поставить зарядка уже не запускается.
Подобрать конечно не сложно, но хотелось бы знать какое все-таки стояло.





Сообщение отредактировал koz - Вторник, 14.06.2022, 09:16
Anat78 Дата: Вторник, 14.06.2022, 11:02 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

R11,R12 - 5,6ом

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
koz Дата: Вторник, 14.06.2022, 11:39 | Сообщение # 4

Пользователи

koz

Рядовой

  • Сообщений:8
  • Репутация:3±

Цитата Anat78 ()
R11,R12 - 5,6ом
их то я изначально и ставил. чтож они горят-то? я все уже перепроверил. чепез лампочку работает нормально. лампочка не светится при этом. даже при зарядке аккума..


Сообщение отредактировал koz - Вторник, 14.06.2022, 11:40
Anat78 Дата: Вторник, 14.06.2022, 11:50 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

А лампочка какая?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
koz Дата: Вторник, 14.06.2022, 12:12 | Сообщение # 6

Пользователи

koz

Рядовой

  • Сообщений:8
  • Репутация:3±

Цитата Anat78 ()
А лампочка какая?
200 Ватт. А светодиоды нормально все отмигивают.


Сообщение отредактировал koz - Вторник, 14.06.2022, 12:48
Anat78 Дата: Вторник, 14.06.2022, 12:58 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

хорошо что не 500 smile
какое напряжение на лампе при зарядке?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
koz Дата: Вторник, 14.06.2022, 13:45 | Сообщение # 8

Пользователи

koz

Рядовой

  • Сообщений:8
  • Репутация:3±

Цитата Anat78 ()
какое напряжение на лампе при зарядке?
в дежурном режиме 0,05в, при зарядке меняется от 10 до 8  в седнем 8 держится.
syrex57 Дата: Пятница, 17.06.2022, 17:14 | Сообщение # 9

Пользователи

syrex57

Рядовой

  • Сообщений:1
  • Репутация:0±

В этих зарядных очень часто умирают контроллеры.Меняем по гарантии.Причем чипы имеют три разных типа корпуса)).
Anat78 Дата: Пятница, 17.06.2022, 23:33 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Цитата koz ()
в дежурном режиме 0,05в, при зарядке меняется от 10 до 8 в седнем 8 держится.
Значит ставьте резисторы как указал на 2 ватта

Цитата syrex57 ()
В этих зарядных очень часто умирают контроллеры.
Фото и модель?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Mixed Дата: Пятница, 23.09.2022, 17:27 | Сообщение # 11

Пользователи

Mixed

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте такая вот проблема появилась
перестала заряжать аккумуляторы мигает красный индикатор ошибки аккумулятора
проверил все полупроводники короткого нет.
Подскажите куда копать надо. заранее спасибо

Фото?????
ASPetrovich Дата: Вторник, 22.11.2022, 20:34 | Сообщение # 12

Пользователи

ASPetrovich

Рядовой

  • Сообщений:50
  • Репутация:3±
ASPetrovich

Вечер добрый. У меня такая же проблема, мигает красный индикатор при
подключении аккумулятора. Внешне все целое. Полупроводники все в норме
(которые можно проверить).
Умер контроллер? Если да, то что его могло убить? Просто заводской брак?



Батарея такая.
А как показать как моргает? Это видео только снимать ...
если словами, то подключаешь аккумулятор, зарядка немного задумывается и потом начинает мигать красный светодиод.


Сообщение отредактировал ASPetrovich - Вторник, 22.11.2022, 20:35
Anat78 Дата: Вторник, 22.11.2022, 21:22 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Вот оказывается батарея на 12в - уже проще
Цитата ASPetrovich ()
Это видео только снимать ...
да

надо знать с какой периодичностью именно моргает и как


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ASPetrovich Дата: Среда, 23.11.2022, 13:34 | Сообщение # 14

Пользователи

ASPetrovich

Рядовой

  • Сообщений:50
  • Репутация:3±
ASPetrovich



Сообщение отредактировал ASPetrovich - Среда, 23.11.2022, 13:53
Anat78 Дата: Среда, 23.11.2022, 15:58 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Потому что это не обычный ютуб а шортс ютуб, вставляйте ссылку из обычного ютуба

Схемотехника отличается сильно от приведенного выше зарядного SC30


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ASPetrovich Дата: Среда, 23.11.2022, 16:15 | Сообщение # 16

Пользователи

ASPetrovich

Рядовой

  • Сообщений:50
  • Репутация:3±
ASPetrovich

зарядку на выброс?
Anat78 Дата: Среда, 23.11.2022, 18:42 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Надо тестировать просто, проверять что именно сгорело, у меня такой увы не было еще

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MaximusPanin Дата: Вторник, 12.03.2024, 04:41 | Сообщение # 18

Пользователи

MaximusPanin

Рядовой

  • Сообщений:17
  • Репутация:0±
MaximusPanin

Я из Metabo SC30 выбросил потроха (оба предохранителя целые, пробило два диода в мосту, трансформатор в обмотке и мелочевка на smd стороне), купил на Али AC-DC плату питания на 24v 1A и к ней преобразователь XL4015 (работает по алгоритму CC-CV), выставил на выходе 21v 600mA для 18 вольтовых батарей Metabo (5s) и заряжается в лайтовом режиме. Единственный для меня недостаток, что зарядка была универсальная 12-18v, теперь только для батарей 18v.

Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000
Anat78 Дата: Вторник, 12.03.2024, 08:57 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

MaximusPanin - Увы но так делать нельзя потому что отсутствует контроль элементов и батарея достаточно быстро умрем на такой зарядке

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MaximusPanin Дата: Вторник, 12.03.2024, 17:36 | Сообщение # 20

Пользователи

MaximusPanin

Рядовой

  • Сообщений:17
  • Репутация:0±
MaximusPanin

Цитата
потому что отсутствует контроль элементов

О каком контроле идет речь, температурном ? Он не нужен, т.к. зарядный ток всего 600мА. К слову на родной зарядке 1,5А и даже при 28°С летом защита по температуре ни разу не включалась.

1. XL4015 работает по алгоритму CC-CV (что предписано производителем Samsung), с отсечкой 60мА (10% от зарядного тока). Выставите 1А, отсечка соответственно будет 100мА.
2. В даташите к банкам Samsung INR18650-25R сказано, что стандартный заряд производится при токе 1.25A, что уже завышено в родной зарядке.
3. Поскольку литий не любит нагрев, 0.2C (600мА) только продлит жизнь.

Цитата
батарея достаточно быстро умрем на такой зарядке

Заряд идет с соблюдением параметров производителя банок Samsung, которые внутри Metabo. По каким критериям она должна умереть ?


Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000

Сообщение отредактировал MaximusPanin - Вторник, 12.03.2024, 17:37
Anat78 Дата: Вторник, 12.03.2024, 17:59 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

сколько будет напряжение батареи если на элементах напряжение 4+4,2+4,4+4,4+4,1 ?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MaximusPanin Дата: Вторник, 12.03.2024, 18:28 | Сообщение # 22

Пользователи

MaximusPanin

Рядовой

  • Сообщений:17
  • Репутация:0±
MaximusPanin

Цитата
сколько будет напряжение батареи если на элементах напряжение 4+4,2+4,4+4,4+4,1 ?

Откуда на банке будет 4,4 если в батарее стоит плата контроля с балансировкой ?


Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000
MaximusPanin Дата: Вторник, 12.03.2024, 19:53 | Сообщение # 23

Пользователи

MaximusPanin

Рядовой

  • Сообщений:17
  • Репутация:0±
MaximusPanin

Цитата
Ккая плата? Фото? Ничего про нее не писали ранее

Вы как будто ни разу не разбирали литиевую батарею Metabo:











Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000
Anat78 Дата: Вторник, 12.03.2024, 20:06 | Сообщение # 24

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Да я знаю как работает родная плата и там нет балансировки...
Поэтому и написал сразу что так делать нельзя!


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MaximusPanin Дата: Вторник, 12.03.2024, 20:45 | Сообщение # 25

Пользователи

MaximusPanin

Рядовой

  • Сообщений:17
  • Репутация:0±
MaximusPanin

Цитата Anat78 ()
там нет балансировки

Провода балансировочные для красоты ?


Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000
Anat78 Дата: Вторник, 12.03.2024, 21:28 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

на проводах так и написано - балансировочные провода? smile
провода для поэлементного контроля и работы чипа, который в случае чего блокирует акб...

Еще раз повторю - балансировки в акб нет!


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MaximusPanin Дата: Вторник, 12.03.2024, 22:30 | Сообщение # 27

Пользователи

MaximusPanin

Рядовой

  • Сообщений:17
  • Репутация:0±
MaximusPanin

Цитата
на проводах так и написано - балансировочные провода?

Вы верите только написанному ?
Цитата
провода для поэлементного контроля и работы чипа, который в случае чего блокирует акб...

Для этого есть выводы на АКБ - T+, T-, D и ЗУ просто перестанет заряжать, никакой блокировки в самой АКБ не будет. Ищите видео по разблокировке ЗУ после замены банок, именно ЗУ, а не АКБ.


Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000
Anat78 Дата: Вторник, 12.03.2024, 22:36 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Цитата MaximusPanin ()
Для этого есть выводы на АКБ - T+, T-, D и ЗУ просто перестанет заряжать

Если вы подаете от самодельного зарядного только + и - и у вас на выходе 21в 0,6А, как это зарядное поймет что одна из банок уже зарядилась более чем 4,2В?
Как вы подали на эту самоделку еще сигналы от батареи ??? (сами же выше написали что даже термодатчик не задействовали)
Про балансировку уже забыли? покажите где она?

Цитата MaximusPanin ()
Вы верите только написанному ?
нет только даташитам и схемам smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MaximusPanin Дата: Вторник, 12.03.2024, 22:49 | Сообщение # 29

Пользователи

MaximusPanin

Рядовой

  • Сообщений:17
  • Репутация:0±
MaximusPanin

Цитата
как это зарядное поймет что одна из банок уже зарядилась более чем 4,2В?

Зарядному не надо понимать, оно работает по схеме CC-CV, за нее это делает балансировачная плата в АКБ.

В этом нет ничего нового. Посмотрите как переводят шуруповерты на литий, добавляя плату заряда и бмс в корпус АКБ.


Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000

Сообщение отредактировал MaximusPanin - Вторник, 12.03.2024, 22:50
Anat78 Дата: Вторник, 12.03.2024, 23:35 | Сообщение # 30

Администраторы

Anat78

Майор

  • Сообщений:7073
  • Репутация:59±
Anat78

Цитата MaximusPanin ()
за нее это делает балансировачная плата в АКБ.

вернулись обратно к 19 сообщению, где балансир на этой плате? (можете даже кружком обвести если найдете)

Цитата MaximusPanin ()
добавляя плату заряда и бмс в корпус АКБ.
я уже столько этого бреда насмотрелся smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:
