Устройство зарядное Metabo SC 30 27048001 схема ремонт
MaximusPanin Дата: Среда, 13.03.2024, 19:06 | Сообщение # 31

Пользователи

MaximusPanin

Рядовой

  • Сообщений:17
  • Репутация:0±
MaximusPanin

Цитата
Ваша плата в сообщении №23

Только распаивать ее ради фото желания нет ))

Цитата
нет только даташитам и схемам

Так делитесь, посмотрим. У вас в заголовке заявлена "схема" - где она ?


Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000
Anat78 Дата: Среда, 13.03.2024, 21:31 | Сообщение # 32

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Цитата MaximusPanin ()
ее ради фото желания нет ))
да и желания нормально делать нет
Цитата MaximusPanin ()
Так делитесь, посмотрим.
фото плат акб метабо в теме про акб метабо smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ser461gey Дата: Пятница, 03.05.2024, 18:38 | Сообщение # 33

Пользователи

ser461gey

Рядовой

  • Сообщений:10
  • Репутация:3±

Приветстсвую всех. Можно ли проверить работу зарядки без подключения АКБ ? Подгоревшее поменял, при включении перемигивается светодиодами, но турбинку на продувку при старте не запускает.





MaximusPanin Дата: Пятница, 03.05.2024, 18:47 | Сообщение # 34

Пользователи

MaximusPanin

Рядовой

  • Сообщений:17
  • Репутация:0±
MaximusPanin

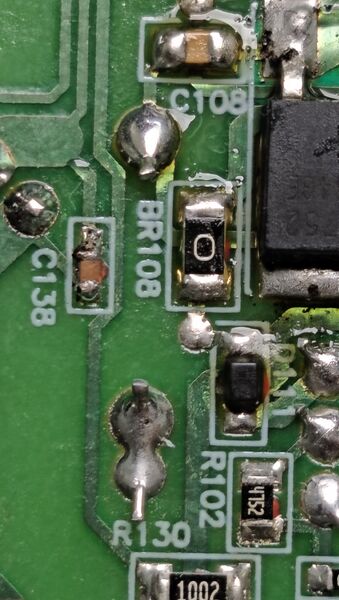

ser461gey, а он должен без аккума продувать ? Замерьте напряжение на контактах вентилятора и дальше по дорожкам, у вас там конденсатор C112, его проверьте. Еще контакты на T200 подозрительно выглядят, проверьте элемент.

Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000

Сообщение отредактировал MaximusPanin - Суббота, 04.05.2024, 16:45
Anat78 Дата: Суббота, 04.05.2024, 09:03 | Сообщение # 35

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Без батареи увы не проверить

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ser461gey Дата: Суббота, 04.05.2024, 20:01 | Сообщение # 36

Пользователи

ser461gey

Рядовой

  • Сообщений:10
  • Репутация:3±

Цитата MaximusPanin ()
у вас там конденсатор C112, его проверьте. Еще контакты на T200 подозрительно выглядят, проверьте элемент

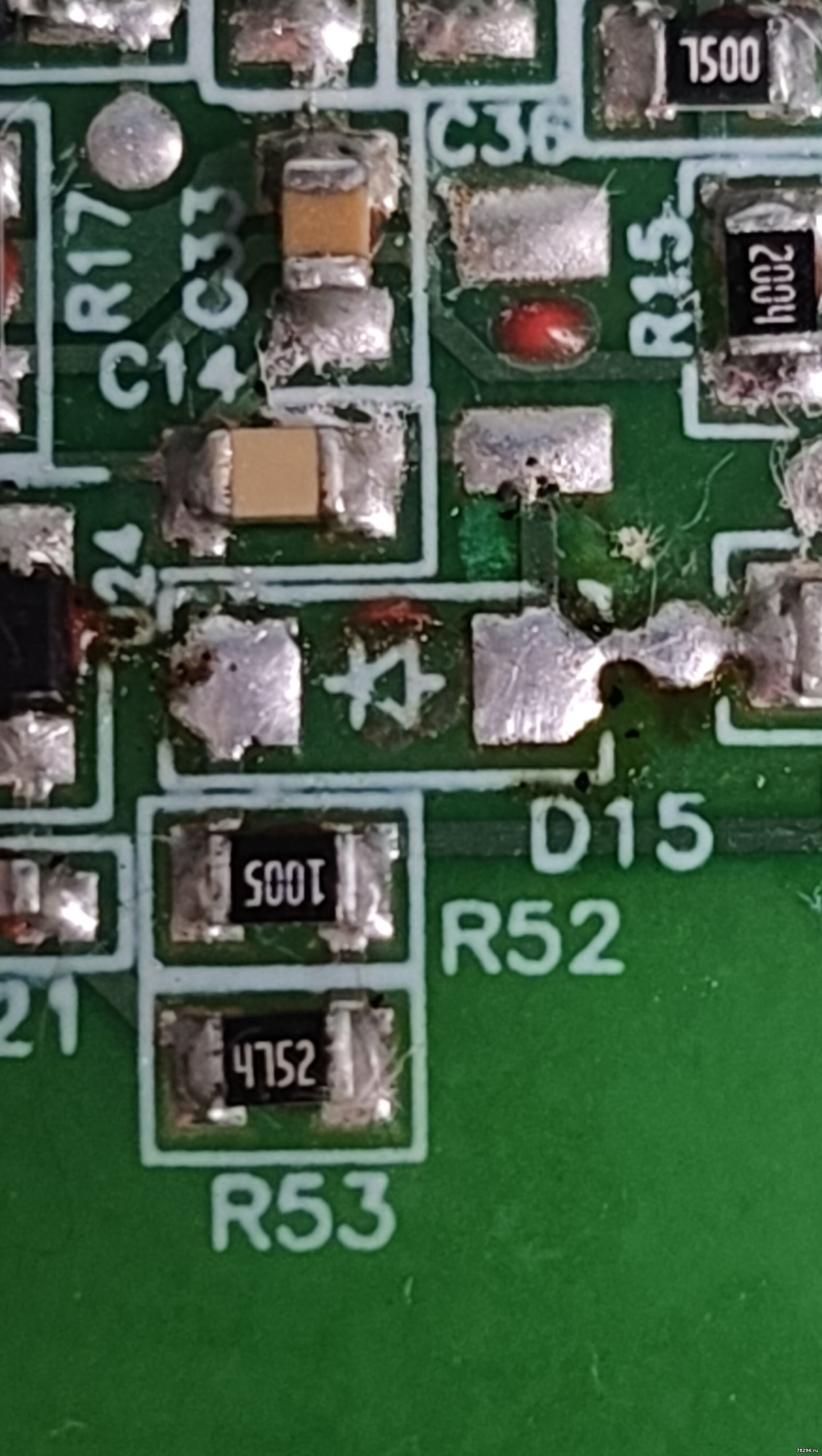

Конденсатор с112 в порядке. Транзистор T200 я менял, вокруг лак подгорел поэтому такой вид. Проблема оказалось в очередном конденсаторе, который решил стать резистором.Теперь всё как положено, при включении перемигиваются светодиоды и турбинка крутит пару секунд даже без батареи. Нашел контролер от батарейки и накинул элементы, все заработало, проблем больше не обнаружено.



MaximusPanin Дата: Воскресенье, 05.05.2024, 00:39 | Сообщение # 37

Пользователи

MaximusPanin

Рядовой

  • Сообщений:17
  • Репутация:0±
MaximusPanin

ser461gey, под каким номером кондер ?

Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000
koz Дата: Понедельник, 17.06.2024, 04:14 | Сообщение # 38

Пользователи

koz

Рядовой

  • Сообщений:9
  • Репутация:0±

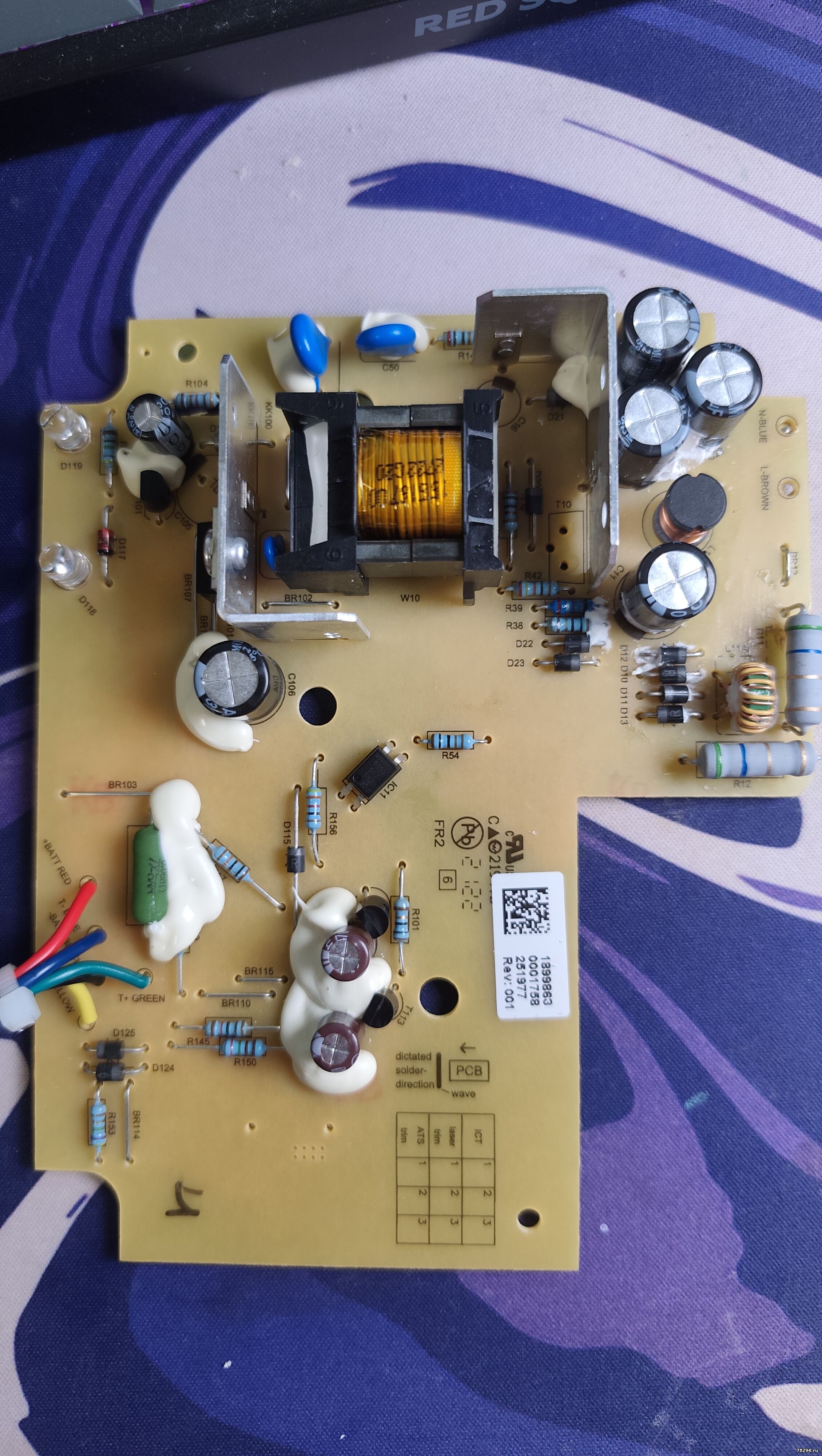

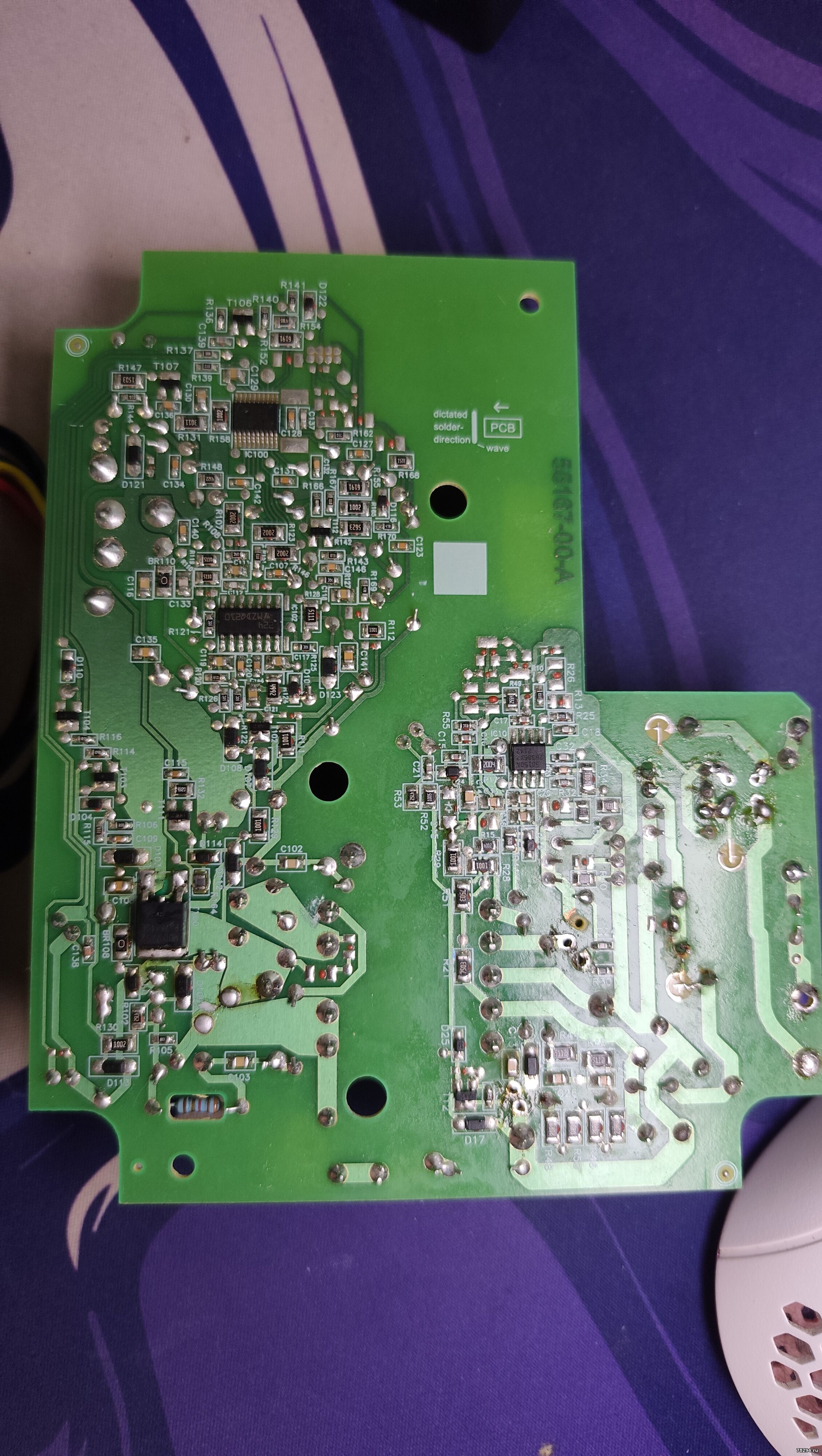

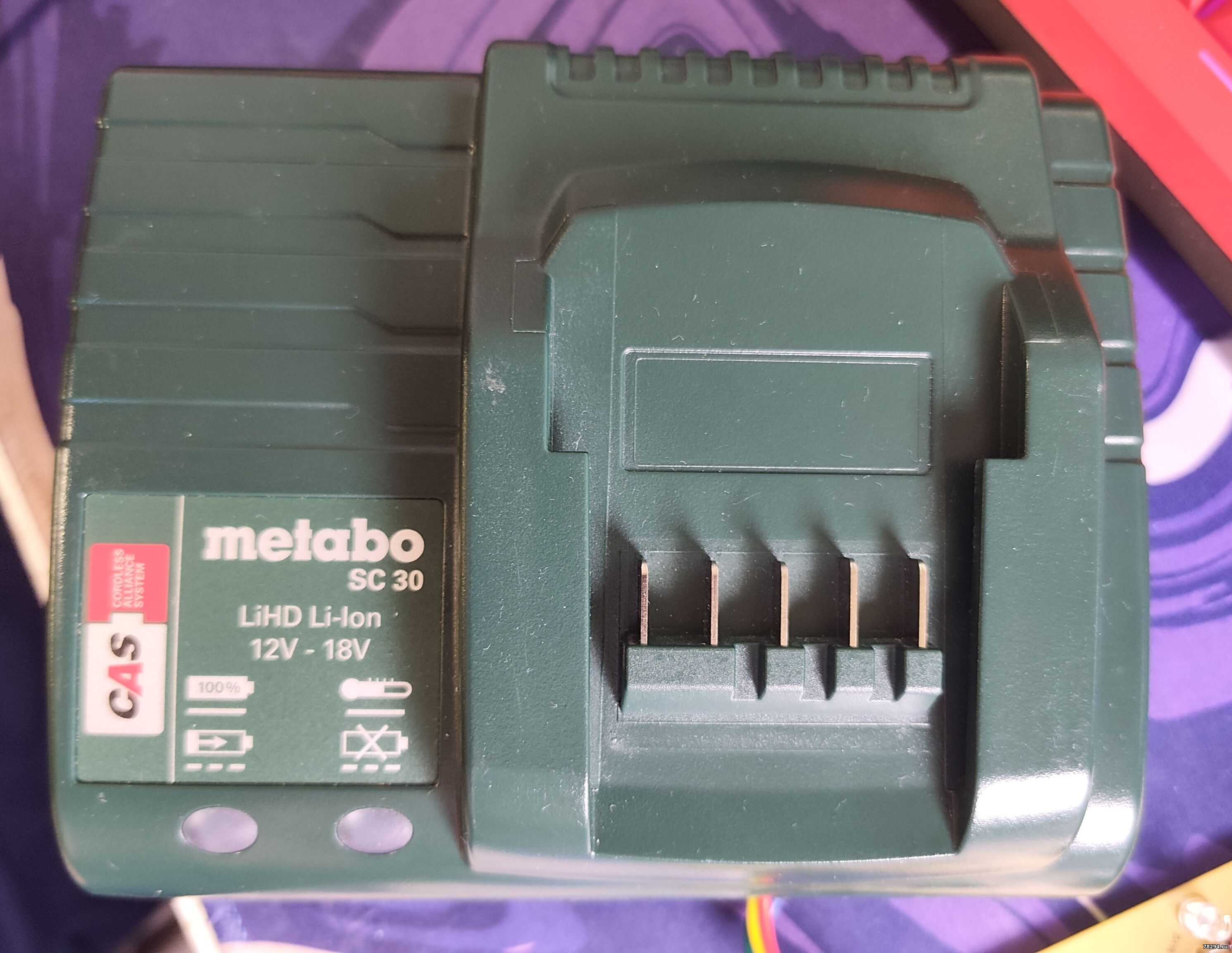

Возможно, полезная информация. сейчас ковыряю зарядку SC 30  у которой стоит плата от Metabo SC 60 Plus.
