Аккумуляторы Ryobi ONE+ ремонт и фото
Anat78 Дата: Пятница, 29.12.2017, 10:32 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

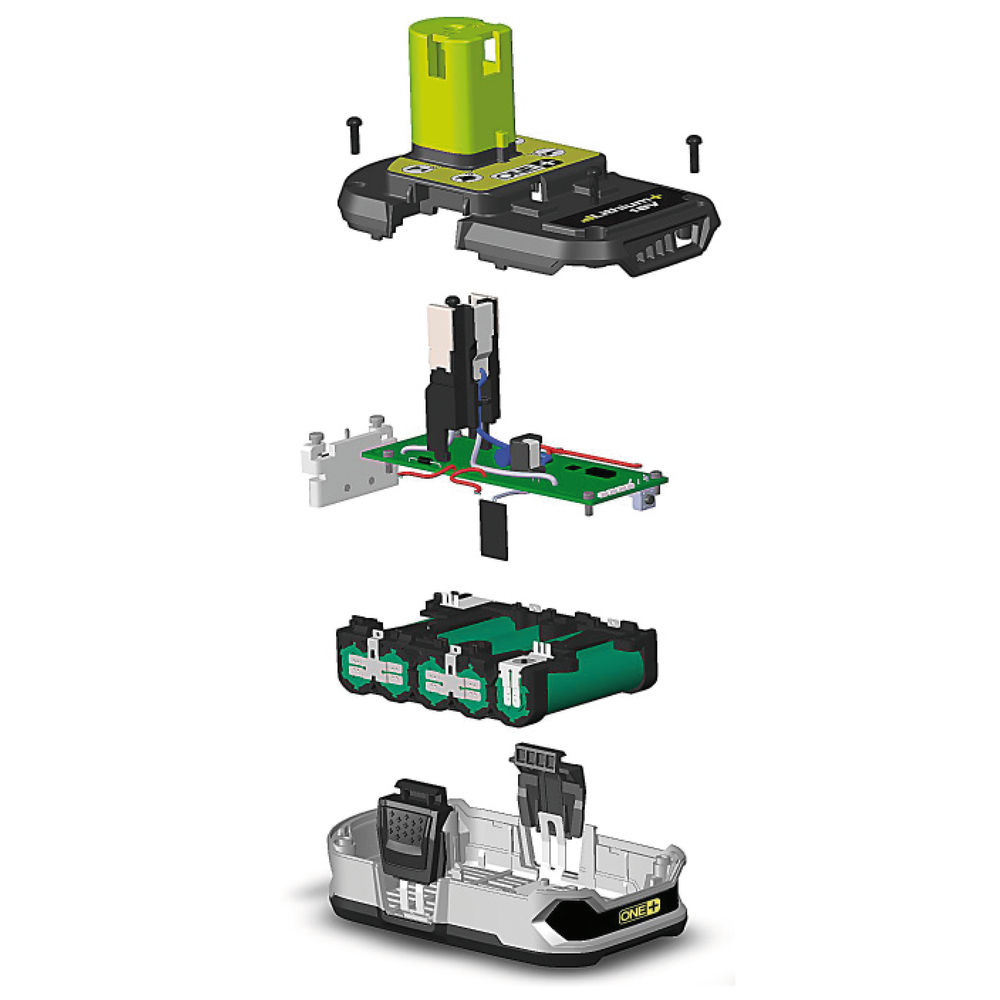

Аккумулятор Ryobi ONE+ RB18L15 (18 В; 1,5 А*ч; Li-ion) 3001905
вес 1,5ah и 2,5ah одинаков - 470г









Аккумуляторы стоят LGDAHB21865 в версии 1,5ач батареи





Если после зарядки аккумулятора риоб индикатор показывает одно деление то аккумуляторы дохлые и требуется замена элементов, о чем написано подробно в следующих сообщениях.

Аккумулятор на 2,5ач:





Элементы 18650 стоят LGDBHE21865 емкостью 2,5ач



Транзисторы:



Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

Моя почта 78294@mail.ru

Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.12.2017, 11:02 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Шуруповерт RYOBI не заряжается АКБ
Ремонт и фото аккумулятора Аккумулятор Ryobi ONE+ RB18L13 (18 В; 1,3 А*ч; Li-ion) 3001905 и перепаковка на 2,5ач

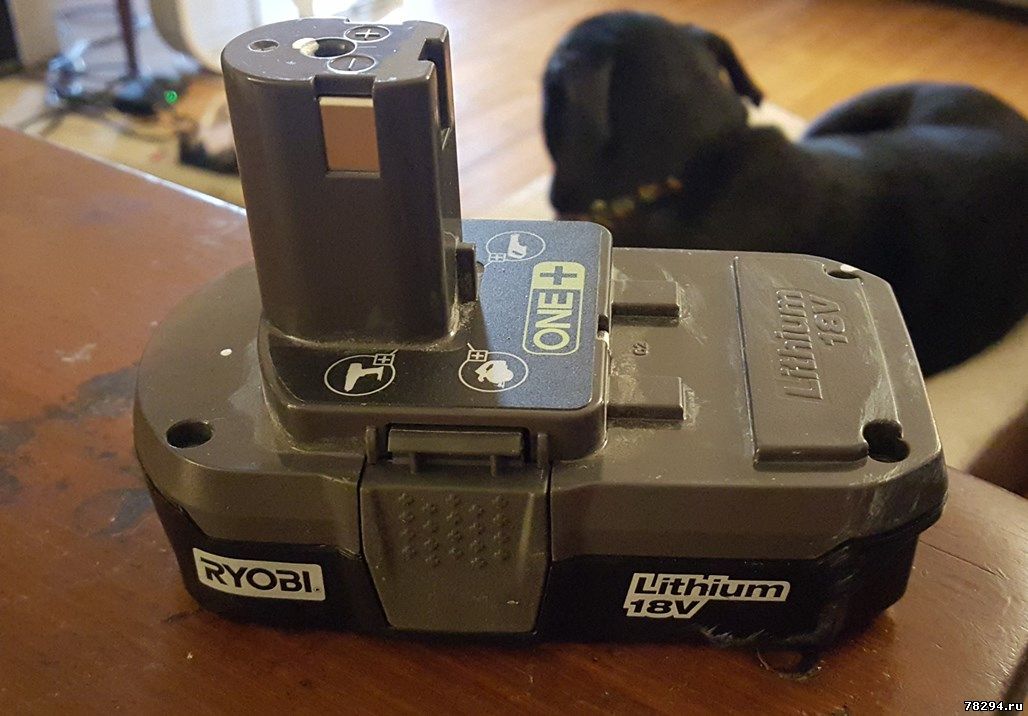

Это аккумуляторная батарея Ryobi, с которой мне принесли в ремонт. Батареи будут работать долгое время, если о них правильно позаботятся. Если вам неудобно работать с электроникой, паять или даже использовать инструменты, которые я использую, я бы не рекомендовал ремонтировать их, потому что это может быть опасно.



Вывернуть винты
Вы можете выкрутить их с помощью обычной отвертки torx, так как шпилька немного утоплена. Убедитесь, что вы удалите ВСЕ винты. По какой-то причине у этого маленького парня в углу была пластиковая крышка над винтом. Я использовал нож, чтобы убрать ее. Всего было 5 винтов.



Снять корпус
Осторожно отделите корпус. В отличие от аккумуляторных батарей для ноутбуков, батареи от инструментов выглядят так, будто они предназначены для разборки по любой причине. Если что-то не разваливается, вероятно, есть скрытый винт или защелки, которые вам нужно убрать.



Батарея вскрыта



Удалить нижнюю часть корпус
Старайтесь не терять ничего и помнить, где все находится. Делайте фотографии, если вам нужно.



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.12.2017, 11:24 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Батарея с удаленным корпусом



Проверьте батареи
Аккумуляторные батареи на 18 вольт состоят из пяти 18650 литиево-ионных батарей, подключенных последовательно. Измерить каждую батарею. Хорошая батарея должна иметь напряжение от 3 до 4,2 вольта. Все, что ниже, может считаться плохой батареей. Аккумуляторы в диапазоне от 2,5 до 3 вольт иногда можно оживить, но если вы читаете этот обзор, то это, вероятно, не стоит ваших хлопот. Вы можете видеть, что все эти батареи были очень мертвы - менее 1 вольт. Все 5 были плохими.
Аккумуляторы стоят Samsung INR18650-13Q



Разберите упаковку
Удалите все винты, удерживающие печатную плату (PCB)

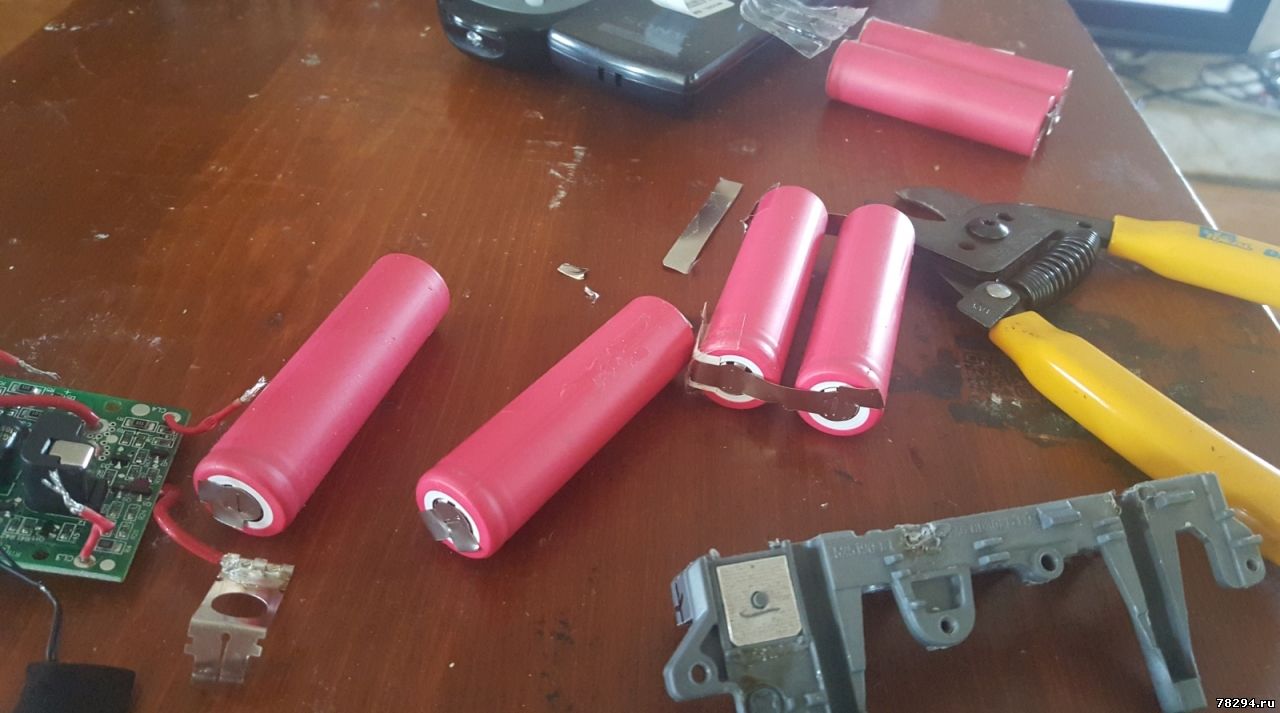

Отделите плохие батареи
Обычно я просто вырезал старые батареи и вставлял новые, но поскольку весь пакет плох, я собираюсь сделать полную сборку. Отрежьте полосы из никеля осторожно, чтобы ничто не мешало и необходимой длины.



Донорские батареи
Вы можете купить новые 18650 батареи. С электронной сигаретой, которая так популярна сейчас, вы можете найти их и на местном рынке. Либо заказать на алиэкспрессе или ебей
В данном случае я использую элементы Самсунг INR18650—25R емкостью 2,5ач



Сборка



Припаять назад
Пожалуйста, не пытайтесь делать это, если вы плохо умеете паять. Аккумуляторные батареи соединяют на заводе точечной сваркой с никелевыми полосками. Вы можете сделать точечную сварку за пару тысяч или купить готовую. Так как у меня уже приварены полоски никелевые к элементам, то могу безопасно их паять.
Можно удалить эти полоски и приварить перемычки точечной сваркой напрямую.
Вам решать.



Подключите провода от батареи к элементам +и -
Не забудьте снова подключить балансировочные провода, которые были у каждой пары.



Проверьте напряжение на выходе батареи
20+ вольт. Выглядит неплохо. Если он показывает 0v, не обескураживайте. У некоторых есть цепи безопасности, которые срабатывали и не будут «реагировать», пока вы не поставите их в зарядное устройство. После этого снова проверить напряжение на выходе батареи.

Все отлично получилось!


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.12.2017, 14:08 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Сравнение батарей Ryobi на 1,3 и 2,4 Ач





аккумуляторы стоят Samsung INR18650-13Q









аккумуляторы стоят LS IMR18650-BB



И таблица их жизни:



http://toolboyworld.com/eBay/Ryobi_Batt_Rebuild.htm


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 02.10.2018, 09:58 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

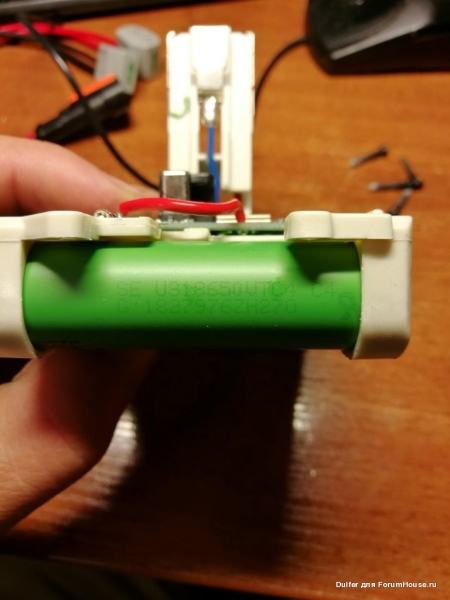

Аккумулятор Ryobi Li-Ion 2 Ач 18 В RYO-18-2-Li
Шёл в комплекте с лобзиком и шуриком. Емкость 2ач.











аккумуляторы стоят Sony US18650VTC4 C4



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 02.10.2018, 10:08 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Китайский аккумулятор Ryobi Li-Ion на 5Ач типа smile
Стоят слаботочные элементы на 2,6ач, при работе в инструменте очень быстро умирают







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 02.10.2018, 10:10 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Китайский аккумулятор Ryobi Li-Ion на 4Ач типа smile













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 19.10.2018, 15:54 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

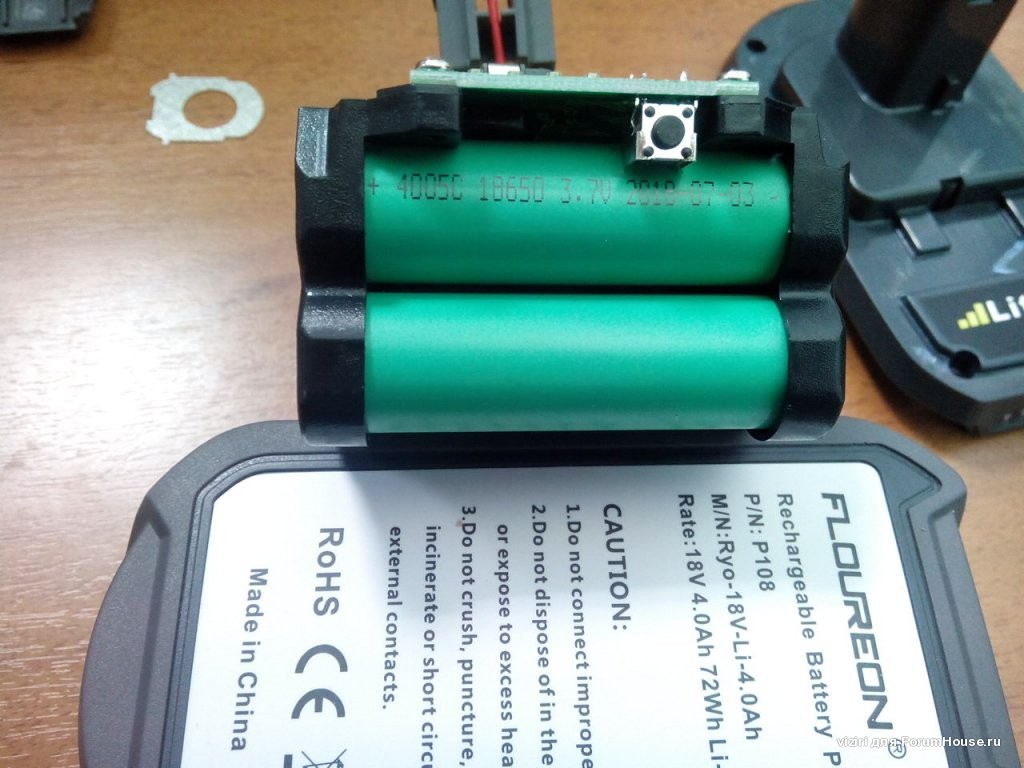

Аккумулятор Ryobi с алиэкспресса с заявленной емкостью 4ач
Сборщик АКБ клеит этикетку “FLOUREON”

на самом деле емкость батареи 3ач, стоят элементы 18650 4005C с емкостью элемента 1,5ач

Плюс большая проблема с непроваренной пластиной, которую необходимо приварить точечной сваркой













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 31.01.2019, 11:54 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Ryobi One+ 18V Lithium (P103)
Емкость батареи 1,3ач
Вес- 482гр
Собрана на саморезы с головкой Torx T-15 security

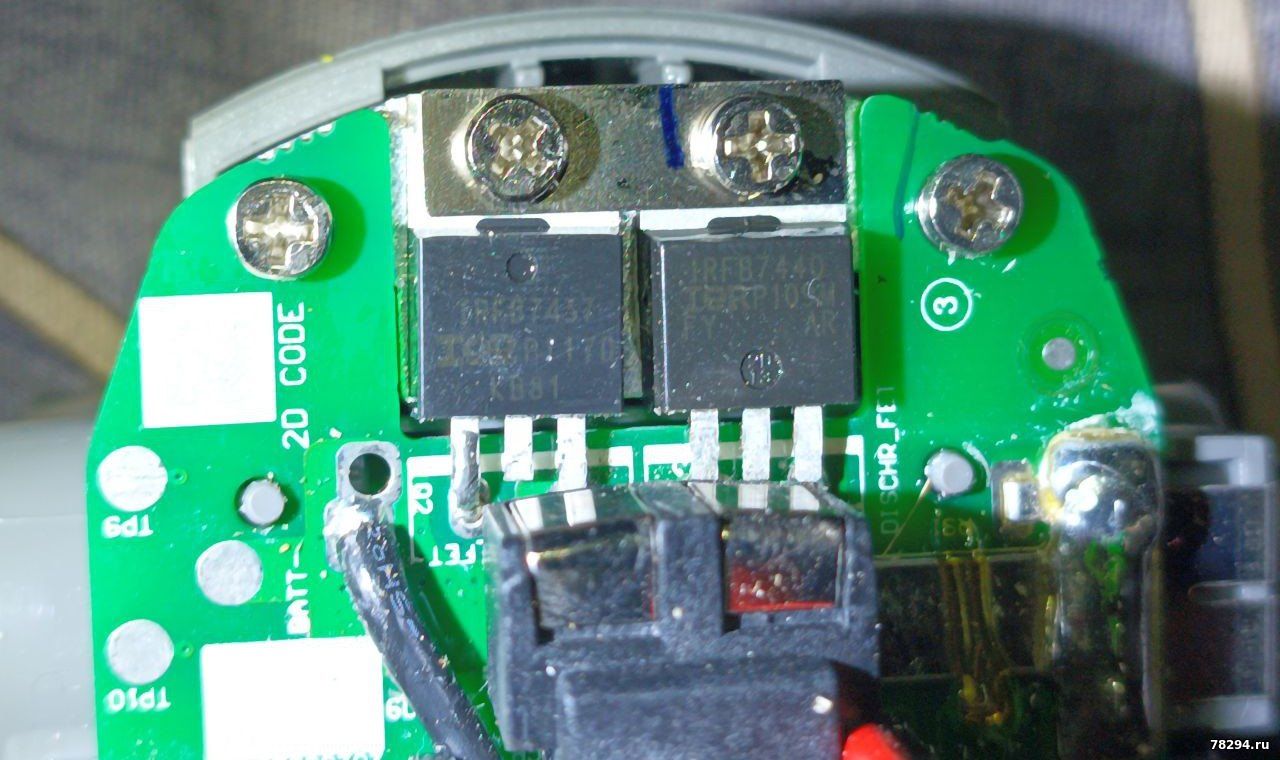

Силовые транзисторы установленные на радиаторе - IRF1404s



Элементы установлены Samsung INR18650-13Q ток до 15А





Термодатчик стоит Uchiya UP72



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 31.01.2019, 12:01 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Продолжение:

Термодатчик:



Корпус батареи внутри:





сравнение плат защиты у Руоби и Риджид



Сравнение батарей разной емкости:













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 31.01.2019, 12:09 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Ryobi 18V One+ NiCd (P100)

элементы - NiCd (nickel cadmium battery) DGH26NH на 2,6ач
Вес акб - 850гр
Термодатчик установленный внутри - JRMB45 на 45градусов





















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
icq937 Дата: Суббота, 16.02.2019, 19:04 | Сообщение # 12

Пользователи

icq937

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрй день, столкнулся с такой проблемой, что аккумулятор Ryobi One+ Litium 18v не работал, напряжение было 0в. Я его разобрал, заменил все ячейки на новые, сварил точечной сваркой, все аккумуляторы новае, высокотоковые, проверенные, отбалансрованы. Когда все собрал, напряжение на самих элементах 18в. , а на выходных клемах самого аккумулятора 5.4в и не могу поднять...Зарядное получаетя не видит аккумулятор.
ТАк понимаю что ключи закрыты, как их открыть? транзисторы.
Anat78 Дата: Воскресенье, 17.02.2019, 10:46 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Цитата icq937 ()
Зарядное получается не видит аккумулятор.


модель зарядного? Обычно зарядное не стартует с батареей если после ремонта батареи на элементах менее 15 вольт. Для этого используют любой блок питания позволяющий поднять (а лучше еще и отбалансировать элементы) напряжение элементов до 3,6в  на каждом


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 26.04.2019, 14:28 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

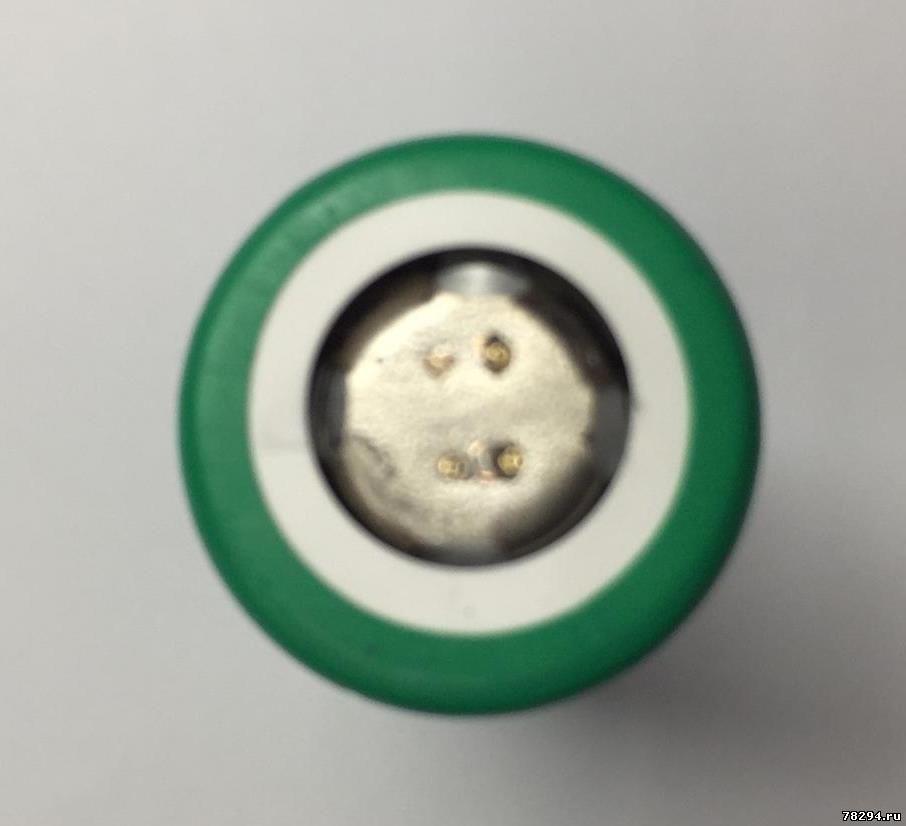

Мертвый элемент 18650 иногда можно восстановить если у него сработал термоклапан. нужно только нажать аккуратно на него







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 28.05.2019, 13:41 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Добавлю еще фото китайских батарей с али, заявленная емкость 5ач (На самом деле стоят элементы на 2,2 ач и током всего 10А)
Силовые ключи у них вообще без радиаторов теперь









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
famfjg Дата: Вторник, 28.05.2019, 18:40 | Сообщение # 16

Пользователи

famfjg

Рядовой

  • Сообщений:3
  • Репутация:0±

Не открывается полевой транзистор при подаче нагрузки
Anat78 Дата: Среда, 29.05.2019, 01:00 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Цитата famfjg ()
Не открывается полевой транзистор при подаче нагрузки

Именно такая батарея сейчас лежит в ремонте, надо менять полевик


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
famfjg Дата: Среда, 29.05.2019, 17:24 | Сообщение # 18

Пользователи

famfjg

Рядовой

  • Сообщений:3
  • Репутация:0±

Менял оба не помогло
Anat78 Дата: Среда, 29.05.2019, 19:32 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Цитата famfjg ()
Менял оба не помогло
значит нет сигнала управления на них, самое простое это купить плату новую с али
Себе заказал парочку на всякий случай - у китайских батарей умирают часто они


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
famfjg Дата: Четверг, 30.05.2019, 16:57 | Сообщение # 20

Пользователи

famfjg

Рядовой

  • Сообщений:3
  • Репутация:0±

купил ,но хочется родную  восстановить вот и ищу чем сигнал управляется
Anat78 Дата: Четверг, 08.08.2019, 10:23 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

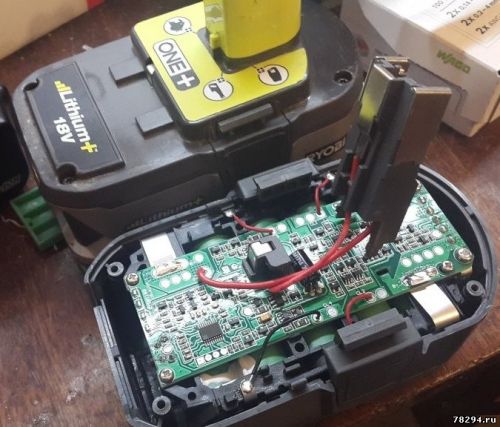

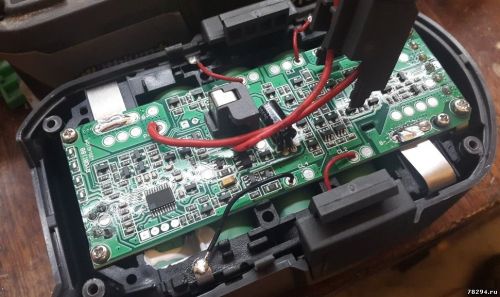

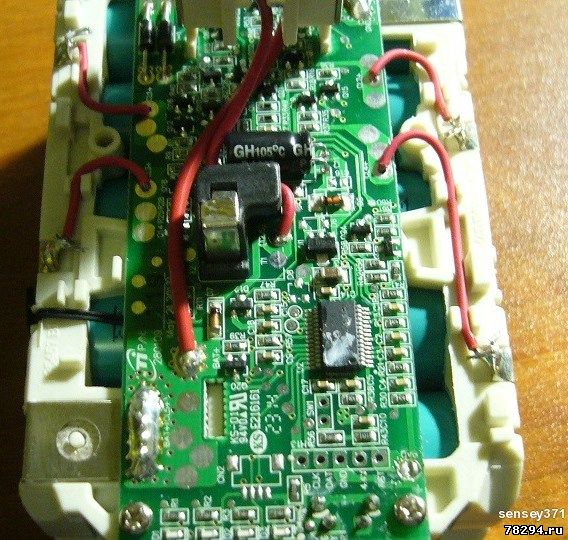

Китайска батарея руоби 18вольт литиевая
Сгорела на плате микросхема, разряжает элементы 18650 в ноль
Просто заменил плату на новую, а элементы 18650 поставил новые от LG 2,5 ач, итого батарея 5ач получилась.











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
chokurdah Дата: Пятница, 06.09.2019, 12:28 | Сообщение # 22

Пользователи

chokurdah

Рядовой

  • Сообщений:8
  • Репутация:0±

Здравствуйте!
Подскажите пожалуйста, в аккумуляторах RB18L30 какие элементы установлены, похоже отличные от 18650...
Спасибо!
Anat78 Дата: Пятница, 06.09.2019, 12:53 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Ryobi RB18L30 High Energy 18V  3,0Ah
Установлены элементы 21700 3ач
Samsung INR21700-30T (35A)

Минимальная емкость: 3000mAh
Номинальное напряжение: 3.6V
Стандартный ток зарядки: 1.5A
Максимальный ток зарядки: 4A
Напряжение окончания зарядки: 4.2V
Порог отключения зарядки: 100mA
Максимальный ток разрядки: 35A
Напряжение окончания разрядки: 2.5V
Максимальный вес:
 69g





Размеры по сравнению с обычной батареей Руоби 3 и 4 и 5 ач не сильно уменьшились при этом


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
chokurdah Дата: Пятница, 06.09.2019, 13:29 | Сообщение # 24

Пользователи

chokurdah

Рядовой

  • Сообщений:8
  • Репутация:0±

Подскажите ещё пожалуйста, что лучше взять: Ryobi RB18L30 или RB18L40 если брать критерий надежности или между ними нет большой разницы и можно брать, что дешевле?
В 4Ач больше элементов, значит ёмкость падать будет неравномерно по сравнению с RB18L30?
Ещё интересно, что на сайте Ryobi для аккумулятора RB18L30 указано:
  • Работает при температуре до -18°, насколько это правда?
Anat78 Дата: Пятница, 06.09.2019, 19:44 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Лучше взять или RB18L40 или RB18L50 вес одинаковый, а цена отличается совсем немного
Насчет емкости - за контроль элементов отвечает плата внутри батареи
При этом чем больший ток вы будете потреблять от батареи каждый цикл, тем быстрее будет падать емкость
Получается 10 элементов работают в более легком режиме чем 5 и работают дольше

Да RB18L40 работает от -18 градусов тоже


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
amelinka61 Дата: Среда, 16.10.2019, 23:16 | Сообщение # 26

Пользователи

amelinka61

Рядовой

  • Сообщений:1
  • Репутация:0±

Подскажите акб lg dahb21865 , и 4 из пяти показывают несколько миливольт. Можно их заменить на 18650?
Эта акб в зарядном устроистве не заряжает,моргает красный диод и определенной периодичностью, все на плате вроде цело. Кто знает название микросхемы(затерта)  на плате АКБ 1.5а, (надписи на плате ks-01 94v0, e216161).
 и вы писали, что можно плату на алиэкспрессе заказать, что то не нашел я(


Сообщение отредактировал amelinka61 - Четверг, 17.10.2019, 01:03
Anat78 Дата: Четверг, 17.10.2019, 08:16 | Сообщение # 27

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Цитата amelinka61 ()
4 из пяти показывают несколько миливольт. Можно их заменить на 18650?

менять надо все 5 штук сразу
http://ali.pub/413ilo


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Понедельник, 11.11.2019, 01:57 | Сообщение # 28

Пользователи

patisy4

Рядовой

  • Сообщений:55
  • Репутация:2±

Цитата Anat78 ()
Просто заменил плату на новую
Приветствую! А не дадите ли ссылку на плату эту самую? У самого тут погорелец есть.
Anat78 Дата: Понедельник, 11.11.2019, 10:25 | Сообщение # 29

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Плата для замены сгоревшей в аккумуляторе Ryobi 18v:
http://ali.pub/413ilo

Сам делаю так:



Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 12.11.2019, 22:30 | Сообщение # 30

Администраторы

Anat78

Майор

  • Сообщений:6156
  • Репутация:47±
Anat78

Аккумулятор Руоби 2 ач новая серия
Стоят элементы LGDAHB21865
18650 2000мАч 30А











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Форум » Электроинструмент » Аккумуляторы электроинструмента, обзор, ремонт, переделка на литий » Аккумуляторы Ryobi (Руоби) » Аккумуляторы Ryobi ONE+ ремонт и фото (Все модели выкладываю)
  • Страница 1 из 4
  • 1
  • 2
  • 3
  • 4
  • »
Поиск:
