Аккумуляторы Ryobi ONE+ ремонт и фото
Anat78 Дата: Четверг, 10.02.2022, 10:15 | Сообщение # 61

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

да гарантии не будет после вскрытия
для 5 ач подходит любое зарядное вообще, а для долгой жизни зарядное с током не более 3а


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
wpaziy Дата: Вторник, 15.03.2022, 18:12 | Сообщение # 62

Пользователи

wpaziy

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день. У меня все работает, но я по еврейский сэкономил на родной зарядке и заряжаюсь универсальной ISDT Q6 Nano, которую обычно используют моделисты.
Зарядка выдает настраиваемый ток до 8А и имеет режимы:
Для LiPo 4.15 — 4.25В.
LiHV 4.30 — 4.40В
LiIon 4.05 — 4.15В
LiFe 3.60 — 3.70В
Pb 2.00 — 2.40В
Для NiMH / NiCd регулируется дельта В, от 3мВ до 15мВ.

В пользовании оригинальная батарея Ryobi ONE+ RB18L50 5133002433 (18 В; 5 А*ч; Li-Ion)   и недавно успел выхватить на озоне китайскую копию с названием Ryobi 18V P108 (130429054) c параметрами на этикетке 144Wt 8.0A   цена до роста бакса была 2567р (сейчас 4500р), а в отзывах писали что реально у батареи где-то 4-4,5А так что взял не глядя smile  Вес китайской батареи 8А -  670г, оригинальная риоби на 5А - 746г.
Я нашел тест  аналогичной китайской батареи на 6А, если интересно он здесь https://www.dropbox.com/s....4v?dl=0

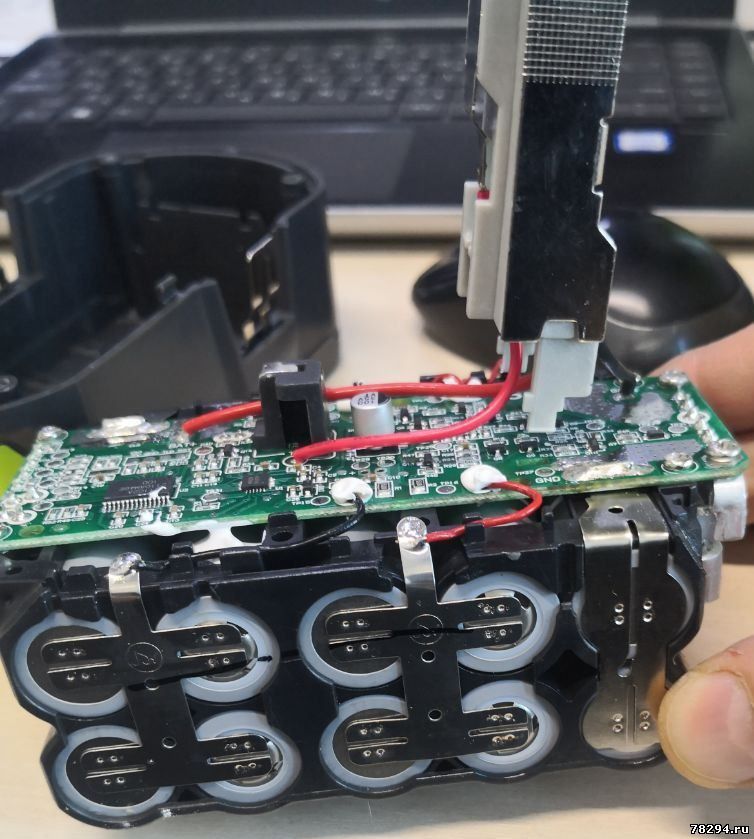

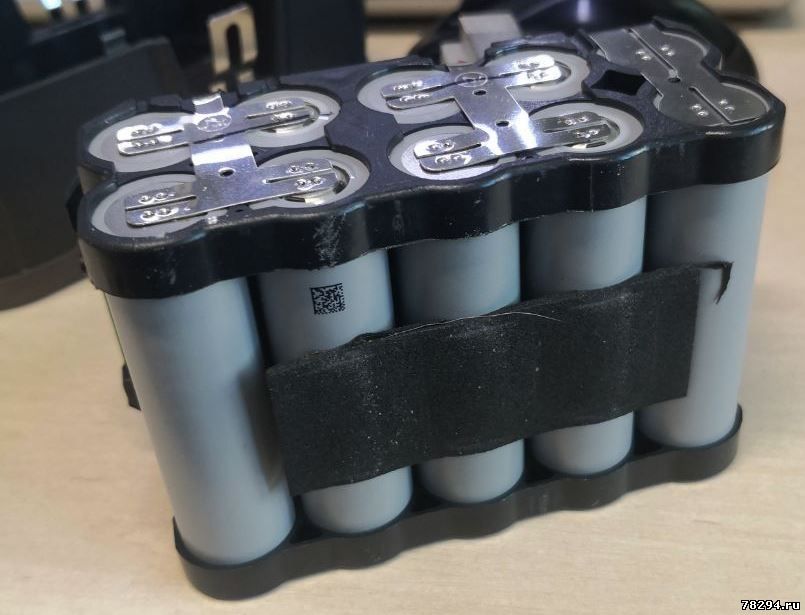

Разобрал свою, фото прилагаю. Сами элементы 18650 без маркировки, точнее она есть, но закрыта пластиковыми накладками. По QR-маркеру отображается текст "CF3JK25100 6067617", гугл ничего про него не знает. По фото нашел, что скорее всего это элементы  Molicel IHR-18650C Даташит тут https://www.molicel.com/wp-content/uploads/DM_IHR18650C-V4-80073.pdf. Но до конца я не уверен, что он именно от них,т.к. маркировки на элементах по сути нет.

Что мне не совсем понятно: как заряжать эти батареи правильно с помощью ISDT Q6 Nano или другими модельными зарядками. Сейчас я замыкаю средний и плюсовой контакт батареи резистором на 220кОм (чтобы перевести батареи в режим заряда)  и цепляю провода зарядки + к +. - к -. На самой зарядке Выбираю заряд LiPol напряжением 4,4V и выставляю что у меня 5S Cell (типа 5 банок), и ток от 2 до 5A(в зависимости от того важнее быстрее зарядиться или продлить жизнь батареи. При такой схеме на заряд идет 20-21,5V с током который я указал. Также пробовал заряжать в режиме LiIon 4,15V 6S тогда заряд бывает 20,5-21,5V. В обоих случаях зарядка отключается по окончании. Подскажите какими все таки параметрами лучше заряжать эти батареи.

















Сообщение отредактировал wpaziy - Среда, 16.03.2022, 06:47
Anat78 Дата: Четверг, 17.03.2022, 13:43 | Сообщение # 63

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Все верно подключаете

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 23.03.2022, 23:38 | Сообщение # 64

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

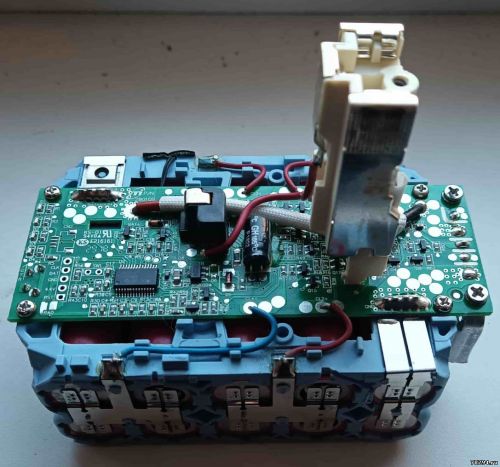

Аккумулятор Руоби 5ач 2018 год RB18L50  разборка

Элементы стоят  LGABHE21865











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
chokurdah Дата: Четверг, 21.04.2022, 12:24 | Сообщение # 65

Пользователи

chokurdah

Рядовой

  • Сообщений:8
  • Репутация:0±

Это новые 5А Ryobi 5133005287 ?
Anat78 Дата: Четверг, 21.04.2022, 16:18 | Сообщение # 66

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

нет

Ryobi 5133005287 RB1850X



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dehesa5292 Дата: Четверг, 02.06.2022, 19:02 | Сообщение # 67

Пользователи

dehesa5292

Рядовой

  • Сообщений:3
  • Репутация:0±

Аккумулятор Ryobi ONE+ RB18L50 5133002433 (18 В; 5 А*ч; Li-Ion) 3 года, заряжается нормально. При работе когда горят еще три полоски, вдруг стал выключаться и пока снова не зарядишь до полного не работает, потом история повторяется. То есть работать стал меньше наполовину, процентов до 60, потом как будто защита срабатывает какая. Можно ли реанимировать?
Anat78 Дата: Четверг, 02.06.2022, 21:02 | Сообщение # 68

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Да конечно можно отремонтировать пока совсем батарея не умерла, заносите!

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dehesa5292 Дата: Пятница, 03.06.2022, 12:23 | Сообщение # 69

Пользователи

dehesa5292

Рядовой

  • Сообщений:3
  • Репутация:0±

Я думал тут советы по ремонту дают, где копать? Видно ошибся.
P.S. Я даже не знаю где ваш город... нашел форум поиском.
Anat78 Дата: Пятница, 03.06.2022, 12:35 | Сообщение # 70

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Я тоже не знаю какой у вас город smile MegaFon-Moscow?
Мой адрес указан на 1 странице на всякий случай
Если будете сами делать то просто разбираете делаете поэлементный замер батареи на емкость, напряжение и внутреннее сопротивление, при необходимости меняете неисправные элементы на новые
Все легко!


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dehesa5292 Дата: Понедельник, 27.06.2022, 18:19 | Сообщение # 71

Пользователи

dehesa5292

Рядовой

  • Сообщений:3
  • Репутация:0±

Решил заняться наконец, разобрал, замерил. Две банки сильно отличаются от остальных. Стоят LGABHE21865  R135E156AM. Точно таких в продаже не увидел, поэтому хочу узнать ; их емкость 2500 мА·ч и они являются незащищенными и высокомощными ?

Сообщение отредактировал dehesa5292 - Понедельник, 27.06.2022, 18:32
Anat78 Дата: Понедельник, 27.06.2022, 21:10 | Сообщение # 72

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Цитата dehesa5292 ()
Точно таких в продаже не увидел, поэтому хочу узнать ; их емкость 2500 мА·ч и они являются незащищенными и высокомощными ?
да высокотоковые на 2,5ач, свободно продаются, например тут: https://www.wildberries.ru/catalog/65461777/detail.aspx?targetUrl=EX


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
seleznevsergiy Дата: Среда, 27.07.2022, 10:56 | Сообщение # 73

Пользователи

seleznevsergiy

Рядовой

  • Сообщений:9
  • Репутация:2±

Anat78 Здравствуйте. В Ryobi RB18L50 пришло время менять ячейки. Подскажите
пожалуйста, если разорвать цепь питания для замены элементов, контроллер
аккумулятора не заблокируется, как в Makita ?

надписи на плате ks-01 94v0, e216161
Anat78 Дата: Среда, 27.07.2022, 11:14 | Сообщение # 74

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

После замены просто нажмите ресет

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
seleznevsergiy Дата: Среда, 27.07.2022, 11:26 | Сообщение # 75

Пользователи

seleznevsergiy

Рядовой

  • Сообщений:9
  • Репутация:2±

Цитата Anat78 ()
После замены просто нажмите ресет . Нашёл. Спасибо огромное.
eksperttechnology Дата: Четверг, 04.08.2022, 19:23 | Сообщение # 76

Пользователи

eksperttechnology

Рядовой

  • Сообщений:1
  • Репутация:0±
eksperttechnology

Приветствую всех. модель аккума RB18L20 2 ампер часа и RB1850X 5 ампер часа. болгарка.
При постановке на зарядку сначала мигает красный светодиод - температура типа высокая.
Потом горит красный и мигает зеленый -типа пытаться зарядиться.
Потом через пару сек - мигают оба светодиода. типа неисправна батарея.
Все аналогично на обоих аккумах. все банки проверил 7-8 мОм. балансировка идеальна.
Все мосфеты, диоды проверил. не приходит сигнал с чипа. стоит какой то атмел.
Не смог маркировку посмотреть. уже давно пытаюсь обойти это все либо платы менять на Китай.
Очень много таких в ремонт приносят


тюмень, ремонт электроники
Anat78 Дата: Пятница, 05.08.2022, 03:14 | Сообщение # 77

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Цитата eksperttechnology ()
очень много таких в ремонт приносят
заносите сделаю их вам просто


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
segnerovo Дата: Суббота, 26.11.2022, 19:30 | Сообщение # 78

Пользователи

segnerovo

Рядовой

  • Сообщений:4
  • Репутация:0±
segnerovo

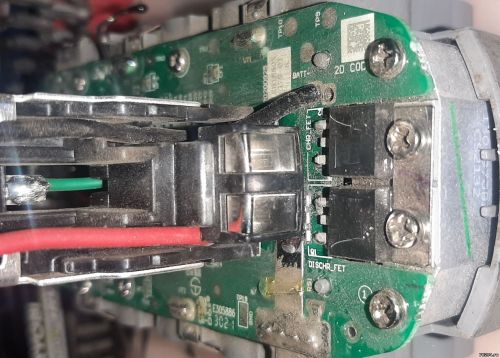

Здравствуйте. Может подскажете по АКБ RB1850x. Смотрю плата совершенно на других элементах нежели RB18L50. Может есть схема на неё или аналог? Плата вся залита компаундом, что то прозвонить проблематично.
Если уже сталкивались с ними, подскажите блокируются мозги если отсоединить плату от элементов? Может надо предварительно что-то предпринять?
Проблема похожая как писал автор (eksperttechnology) выше. Проверил термодатчик на элементах, сопротивление улетело за мегоОмы.  Подпаял другой на 10кОм. на выходе АКБ появилось напряжение вставляю в зарядку или даю нагрузку таже история, уходит в защиту и на термодатчике опять большое сопротивление, потом приходит в норму.
На плате J1 - это случайно не сброс ошибок ?


РБ Минск

Сообщение отредактировал segnerovo - Суббота, 26.11.2022, 19:38
segnerovo Дата: Суббота, 26.11.2022, 19:35 | Сообщение # 79

Пользователи

segnerovo

Рядовой

  • Сообщений:4
  • Репутация:0±
segnerovo







РБ Минск

Сообщение отредактировал segnerovo - Суббота, 26.11.2022, 19:37
Anat78 Дата: Суббота, 26.11.2022, 21:19 | Сообщение # 80

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

да еще не встречал таких. пробуйте

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vangog755 Дата: Суббота, 11.03.2023, 13:19 | Сообщение # 81

Пользователи

vangog755

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте имеется АКБ 5ач , 4х годовалая с ней проблема ,не заряжается одна секция , т.е инструмент разряжает до отсечки , ставлю на зарядку заряжает, светятся 4 индикатора. После работаю инструментом и разряжается до 3 индикаторов и отключается. Получается одна секция не балансируется. Можно как то реанимировать самостоятельно плату? Переодически дозаряжал ячейки аймаксом , но это неудобно
Anat78 Дата: Суббота, 11.03.2023, 14:58 | Сообщение # 82

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Замените неисправные ячейки

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vangog755 Дата: Воскресенье, 12.03.2023, 17:32 | Сообщение # 83

Пользователи

vangog755

Рядовой

  • Сообщений:2
  • Репутация:0±

Ячейки исправные , после заряда аймаксом все ячейки разряжаются одинаково. Думаю что плата их не может зарядить и балансировать, было у вас похожее?
Anat78 Дата: Воскресенье, 12.03.2023, 21:35 | Сообщение # 84

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

плата не балансирует элементы

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zavitperm Дата: Суббота, 20.05.2023, 16:45 | Сообщение # 85

Пользователи

zavitperm

Рядовой

  • Сообщений:3
  • Репутация:0±

Здравствуйте! Сгорела плата в аккумуляторе Ryobi на 1,5 Ah (RB18L15). В продаже такой нет. Но можно легко купить плату на аккумулятор на 4 Ah (RB18L40). Они взаимозаменяемы? Где-то на алике была информация от пользователей, что на 2,5 подходит, а вот про 1,5 ничего нигде найти не могу.

Сообщение отредактировал zavitperm - Суббота, 20.05.2023, 16:47
Anat78 Дата: Воскресенье, 21.05.2023, 22:09 | Сообщение # 86

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

на 1,5 увы не подходят - надо дорабатывать напильником все

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zavitperm Дата: Воскресенье, 21.05.2023, 22:28 | Сообщение # 87

Пользователи

zavitperm

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
на 1,5 увы не подходят - надо дорабатывать напильником все
Спасибо. Но по размеру они такие же (11x4 см). Много дорабатывать (то есть всё - это что: отверстия под шурупы или ещё что-то)? А электрически проблем не будет (то есть от ёмкости аккумуляторов не зависит)? И что можно тогда на замену?


Сообщение отредактировал zavitperm - Воскресенье, 21.05.2023, 22:30
Anat78 Дата: Воскресенье, 21.05.2023, 22:46 | Сообщение # 88

Администраторы

Anat78

Майор

  • Сообщений:6967
  • Репутация:57±
Anat78

Цитата zavitperm ()
или ещё что-то
радиатор....
Цитата zavitperm ()
А электрически проблем не будет
не будет
Цитата zavitperm ()
И что можно тогда на замену?
например вот: https://alli.pub/6pdflq

купить готовый комплект для ремонта на 5*18650 или сразу 10*18650


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zavitperm Дата: Воскресенье, 21.05.2023, 22:58 | Сообщение # 89

Пользователи

zavitperm

Рядовой

  • Сообщений:3
  • Репутация:0±

Спасибо!
vladimir_kuvykin Дата: Понедельник, 12.06.2023, 15:27 | Сообщение # 90

Пользователи

vladimir_kuvykin

Рядовой

  • Сообщений:2
  • Репутация:0±






Здравствуйте. Аккумулятор месяцев 4-5 лежал без дела в заряженном состоянии. После установки его в электроинструмент выяснилось, что он издох (напряжение на клеммах - 0 В. При установке в зарядное загорается индикатор полной зарядки на самом зарядном. При нажатии на кнопку на самом аккумуляторе загорается один крайний большой индикатор). Разобрал - померял напряжение на банках. На всех 3.63, на двух крайних - 3.60. Выпаял плату, выпаял с нее мосфеты для проверки. На одном падение напряжения на внутреннем диоде 490, на втором то же. Открываю канал D-S и меряю - на одном 1200, на другом 790. Есть два новых мосфета, на них - на диоде 490 на D-S 850, на обеих, одинаково. Для меня не понятно, такой разброс это норма или менять мосфеты? Если дело не в них, значит плату под замену. Попытался найти ее на али - не нашел. Может кому то попадалась?


Сообщение отредактировал vladimir_kuvykin - Понедельник, 12.06.2023, 15:29
