Форум » Электроинструмент » Аккумуляторы электроинструмента, обзор, ремонт, переделка на литий » Аккумуляторы Milwaukee (Миллуоки) » Аккумуляторы Milwaukee M18 разборка и ремонт все серии
Аккумуляторы Milwaukee M18 разборка и ремонт все серии
Anat78 Дата: Понедельник, 24.12.2018, 10:13 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

Аккумулятор Milwaukee M18 2015 год 2ач

плата управления:





Аккумулятор Milwaukee M18 1,5ач







Аккумулятор Milwaukee M18 2012 год 4ач:







Аккумулятор Milwaukee M18 B 1,5Aч (48-11-1815) полный тест
Встроенный анализатор батареи позволяет полностью протестировать батарею Milwaukee М18



Вы нажимаете и удерживаете тестовую кнопку на своей батарее, пока не загорится индикатор.
Есть 4 отдельных кода, которые будут мигать.
Первый свет включается на мгновение, затем начинается последовательность.
Последовательность дает вам 4-значный номер. Если миганий нет, число в этом месте равно 0. (пример: первый индикатор
мигает 1 раз, второй индикатор 0 раз, третий индикатор 4 раза, 4-й
индикатор 7 раз, затем номер 1047). Затем мигает 2 индикатора, указывающих, что начинается вторая последовательность, затем 3, затем 4.Первая световая последовательность является индикатором состояния батареи и потенциальных проблем. 0001 означает хороший рабочий порядок. 0101 означает некоторую проблему с аккумулятором или зарядным устройством.Вторая последовательность индикаторов - это дни, прошедшие с момента первой
зарядки батареи после истощения первоначального заводского заряда. Третья световая последовательность - это количество циклов зарядки, через которые прошла батарея. Четвертая последовательность - это  код даты производства.Батарея, которую я тестировал, имела следующие последовательности;
0001 - Аккумулятор работает

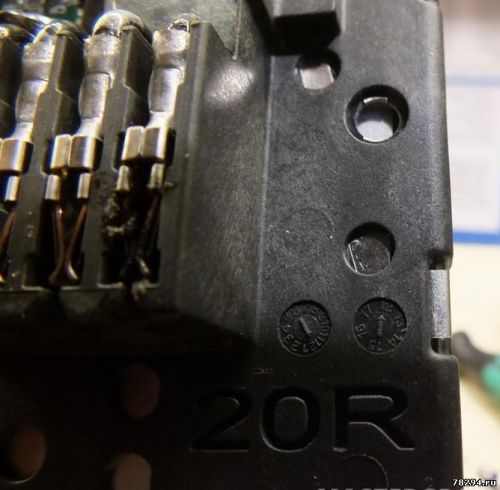

2937 - Количество дней с момента первой зарядки (штамп с датой указывает на пятую неделю 2012 года, поэтому это имеет смысл.)
0181 - Количество циклов зарядки
1552 - Код даты. 5 неделя 2012 год

Последнее число, помеченное кодом даты, закодировано на 5-й неделе 2012 года.
Это общий код даты, используемый во многих вещах.
Вы увидите это на печатных платах рядом с информацией о продавце

Самая главная информация здесь это количество циклов заряда, если больше 150 - то батарея уже очень изношенная

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

Моя почта 78294@mail.ru

Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 26.12.2018, 11:05 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

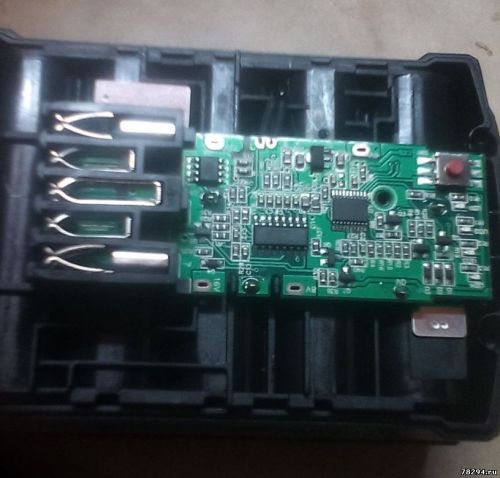

Китайская плата с али для ремонта батарей М18 новой серии





https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 12.08.2019, 10:58 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

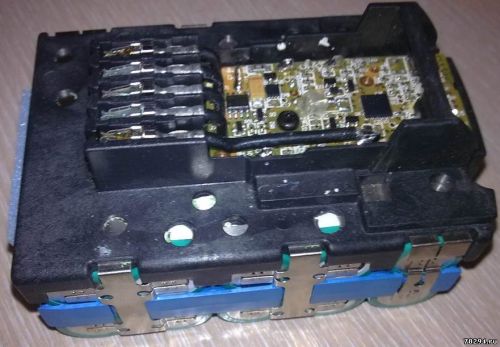

Ремонт аккумулятора Milwaukee M18 5ач
Умерли все элементы - высадила плата управления батарею в ноль

Разбираем:

Отсоединяем от элементов 18650 перемычки и вынимаем сборки элементов









ставим новые элементы от LG 2,5 ач - http://ali.pub/3y5vu3
или Samsung INR1865025R 2500 mAh - http://ali.pub/3wtubf



Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 12.08.2019, 11:15 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

Китайский аккумулятор Milwaukee M18 4ач с Али экспресс
На самом деле емкость всего 2,6ач, но сделано более менее качественно по сравнению в другими батареями из Китая







https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 14.08.2019, 08:16 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

Аккумулятор Milwaukee M18 HB12 12 ач 48-11-1812 разборка
Была высажена в ноль и не заряжается

Элементы не заряжаются, поэтому разбираем батарею для замены элементов 21700 и платы контроллера



Срезаем перемычки

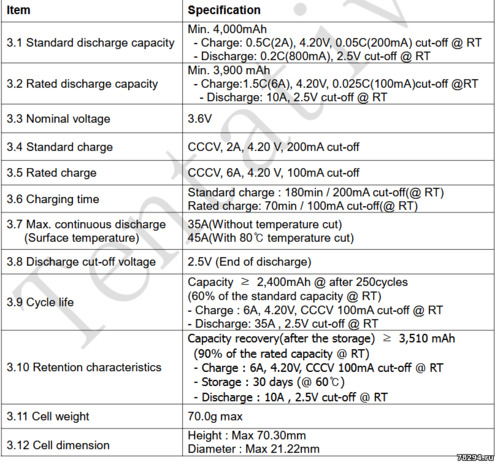

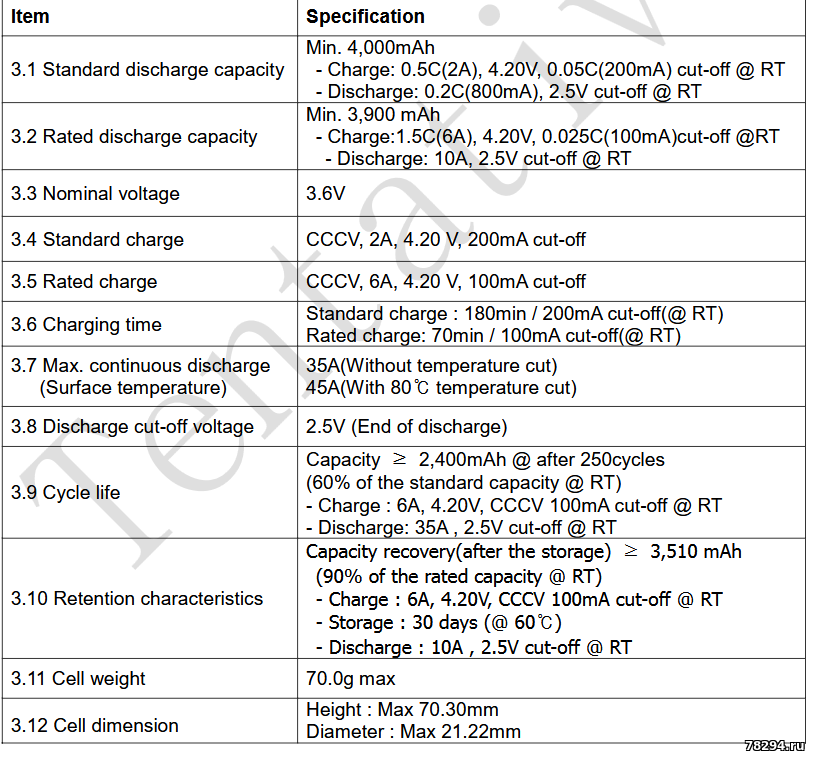

Элементы стоят INR21700-40T
Емкость аккумулятора 4000 mAh. Допустимый длительный ток разряда - 35 А и до 45 А с контролем температуры (не выше 80 градусов)
Паспорт: https://www.vapcelltech.com/uploads/file1/20180614/5b223d66be21d.pdf



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
chokurdah Дата: Пятница, 06.09.2019, 14:29 | Сообщение # 6

Пользователи

chokurdah

Рядовой

  • Сообщений:6
  • Репутация:0±

Куда вы деваете дохлые аккумуляторы?
Anat78 Дата: Пятница, 06.09.2019, 19:23 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

Да очень актуальный вопрос для ремонтника! Образуются кучи литиевых и кадмиевых аккумуляторов после ремонта!
Проблема решилась очень хорошо - нам во дворе поставили контейнеры для сбора батареек, ламп и градусников.
https://old.serovglobus.ru/v-serov....-i-lamp

До этого приходилось возить в Эльдорадо


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 13.11.2019, 01:17 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

Милка 18в 5Ач.
LG LGDBHE21865 2500mAh 3.6V 20A













https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 26.11.2019, 10:37 | Сообщение # 9

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

Milwaukee M18 3Ач battery
Перестала работать - вскрываем и замеряем все элементы:











И так пробегаемся вольтметром по всем элементам, показывает напряжение везде 3,99 вольта, значит сами элементы живые, но умерла плата управления, которая не реагирует на нажатие кнопки и не позволяет заряжать батарею.
Покупаем новую на али:
Ждем когда придет smile


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.11.2019, 15:51 | Сообщение # 10

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

Перепаковка старой батареи М18 2 ач на новые санье 4,25Ач 20700B







Попросили перепаковать старую батарею Миллуоки на 4,25ач сразу
Все работает в фонаре отлично и компактно и легкая батарея по сравнению с большими двухрядными

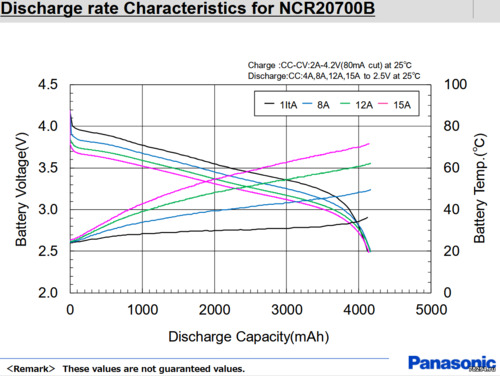

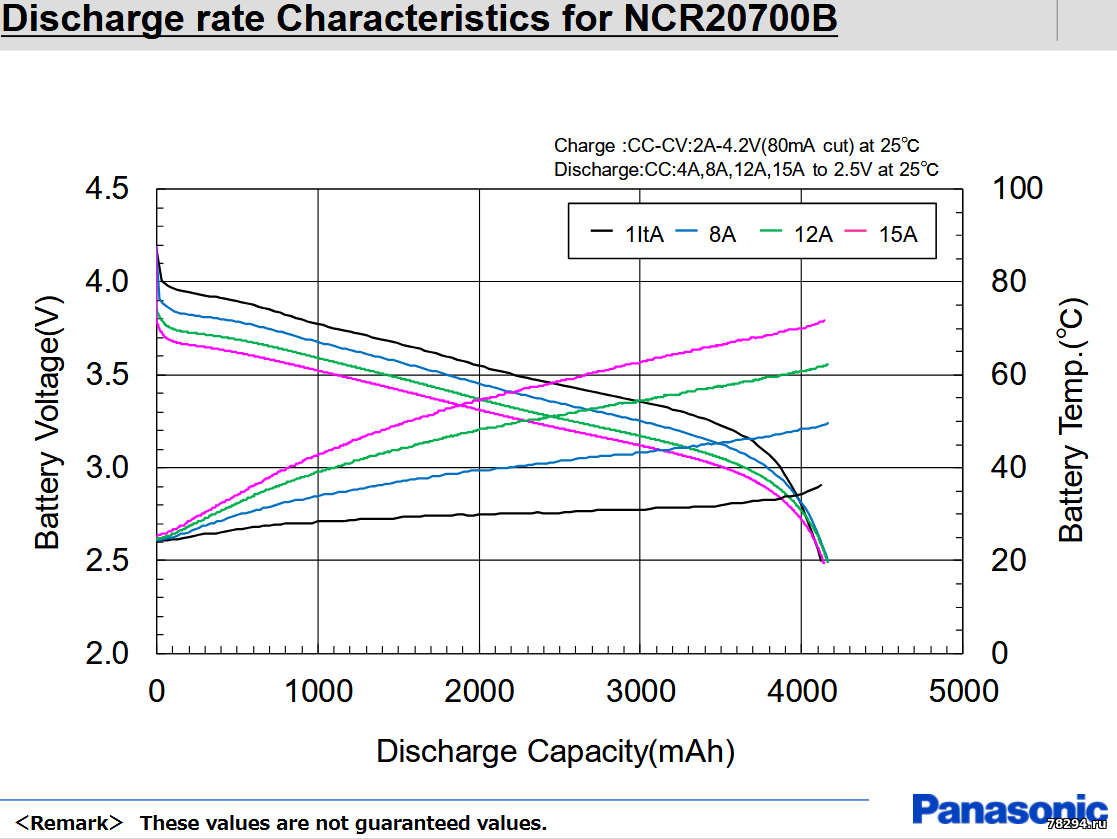

Даташит на санье 4,25Ач 20700B
http://www.batteryspace.com/prod-specs/10873%20specs%20.pdf


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 23.04.2020, 00:39 | Сообщение # 11

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

Milwaukee M18  9ач

Собрана на 15 элементах 18650 от самсунга
самсунг INR18650-30Q















https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 23.04.2020, 01:30 | Сообщение # 12

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

Батарея 5 ач миллуоки 2019года

















https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Вторник, 26.05.2020, 02:40 | Сообщение # 13

Пользователи

patisy4

Рядовой

  • Сообщений:58
  • Репутация:2±

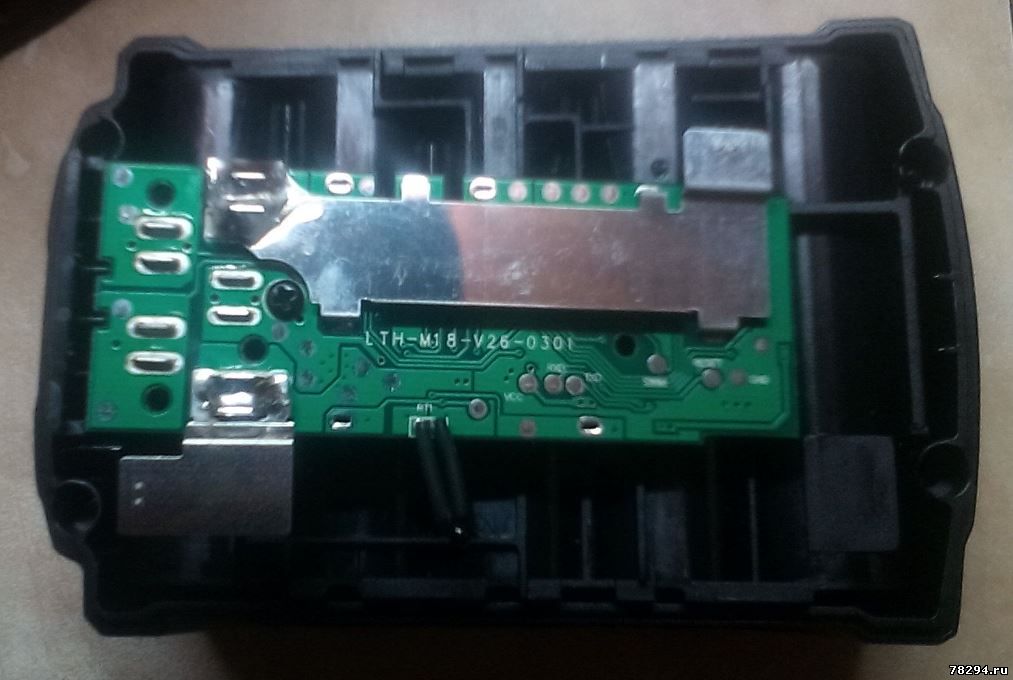

Еще одна версия платки от китайцев на замену. Что-то мне подсказывает, что качество похуже первой, представленной в посте, но стоимость такая же.
Anat78 Дата: Вторник, 26.05.2020, 10:35 | Сообщение # 14

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

Качество этой платки ужасное ,всего один отвод от элементов, полного контроля батареи нет, зарядка через отключение транзистора на плате, а не самого зарядного



Купить можно здесь: http://ali.pub/536u2w

отзывы подтверждают сказанное


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sashamas91 Дата: Пятница, 29.05.2020, 01:20 | Сообщение # 15

Пользователи

sashamas91

Рядовой

  • Сообщений:3
  • Репутация:0±
sashamas91





подскажите  чайнику куда на плате подключать концы и с каким напряжением буду очень признателен...купил на Али конструктор на два ряда элементов



если не затруднит прям на фотках моих нарисуйте или хотя бы вот как на прекрасной схеме


Сообщение отредактировал sashamas91 - Пятница, 29.05.2020, 01:35
patisy4 Дата: Пятница, 29.05.2020, 07:06 | Сообщение # 16

Пользователи

patisy4

Рядовой

  • Сообщений:58
  • Репутация:2±

Цитата sashamas91 ()
подскажите чайнику куда на плате подключать концы
Мил человек, ты бы фотки делал не на тапок, чтобы по ним что-то рисовать.
Вот тебе человеческая понятная схема.



А вот фотки собранных аккумуляторов



А вот еще немного кустаря





Сообщение отредактировал patisy4 - Пятница, 29.05.2020, 07:07
sashamas91 Дата: Пятница, 29.05.2020, 14:32 | Сообщение # 17

Пользователи

sashamas91

Рядовой

  • Сообщений:3
  • Репутация:0±
sashamas91

Спасибо Большое ..суппер понятно все ..учту ваши замечания..но вот так как то ..слабенький фотик на планшете. wink
А как бы мелкое уточнение если ВАС не затруднит где плюса где МИНУС на схеме?

Добавлено (30.05.2020, 00:27)
---------------------------------------------
благодарю за помощь..собрал ...работает..
только вот проверить бы напряжение на контактах
ну на крайних больших понятно у меня 20 ..
а сколько на остальных должно быть,??

Сообщение отредактировал sashamas91 - Пятница, 29.05.2020, 14:39
BDI Дата: Воскресенье, 31.05.2020, 20:13 | Сообщение # 18

Пользователи

BDI

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день!
Начал барахлить аккумулятор 18В 12Ач, котоорым пользуюсь полгода и то далеко не часто. Думаю, за все время он разяжался раз 5-10, не больше.
Теперь он разряжается до трех делений, после чего сразу поадает до одного мигающего и перестает работать. Ставишь на зарядку - опять три деления, при этом до полного заряда трехамперной зарядкой проходит всего один час, то есть емкость получает 3Ач вместо 12-ти.
Подскажите, пожалуйста, что это можно быть? Полелела какая-то одна банка, или дело скорее в плате упаравления. Его реально починить, или надо думать о приобретении нового. Гарантии не него нет, так как аккум из Америки.
Спасибо!
Anat78 Дата: Воскресенье, 31.05.2020, 22:54 | Сообщение # 19

Администраторы

Anat78

Лейтенант

  • Сообщений:2897
  • Репутация:13±
Anat78

Всего в этой батарее15 элементов 20700
Полетело минимум 5-6 штук у вас
Часто приносят именно на 12 ач в ремонт, сейчас вот лежит еще одна - сдохли все кроме 4 штук
Отправьте в сша по гарантии поменяют это дешевле всего

Причина смерти всегда одна - пользователи убивают глубоким разрядом smile


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sashamas91 Дата: Воскресенье, 14.06.2020, 01:02 | Сообщение # 20

Пользователи

sashamas91

Рядовой

  • Сообщений:3
  • Репутация:0±
sashamas91

Подскажите пожалуйста какое на каждой из четырех клем АКБ Аккумуляторы Milwaukee M18 должно быть вольт???
одинаковое или разное?
хочу проверить насколько верно.



Ответ:
Должно быть при полном заряде на крайних 20,5в
