Форум » Электроинструмент » Схемы BMS, подключение и тесты » Активный балансировщик батареи PCB
Активный балансировщик батареи PCB
Anat78 Дата: Вторник, 28.01.2020, 16:08 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Активный балансировщик батареи PCB на конденсаторах
http://ali.pub/4fqauz

Схема емкостного активного баланса:



Сама платка PCB:



Емкостный активный балансировочный модуль, балансный ток 0 мА-500 мА.

Балансируем батарею 3S 12 вольт:



Активная балансировка
напряжение аккумулятора 1: 3,7637 вольт,
напряжение аккумулятора 2: 3,6742 вольт,
напряжение аккумулятора 3: 3,9515 вольт,
ток баланса 76,4 мА.



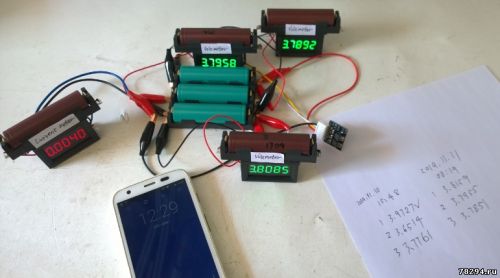

Напряжение батареи 1: 3,7892 вольт,
Напряжение батареи 2: 3,3758 вольт,
Напряжение батареи 3: 3,8085 вольт,
балансный ток 4 мА.



Напряжение аккумулятора 1: 3,7915 вольт,
Напряжение аккумулятора 2: 3,7914 вольт,
Напряжение аккумулятора 3: 3,7931 вольт,
балансный ток 0,9 мА.



Напряжение аккумулятора 1: 3,7853 вольт
Напряжение аккумулятора 2: 3,7820 вольт
Напряжение аккумулятора 3: 3,7827 вольт,
балансный ток 0,6 мА.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evkormin Дата: Пятница, 31.01.2020, 19:57 | Сообщение # 2

Пользователи

evkormin

Рядовой

  • Сообщений:24
  • Репутация:0±

Anat78, Очень дорого! Плата то совсем пустяковая и детали копеечные.
И не видно входа управления. Получается, что схема молотит непрерывно? Так она быстро разрядит элементы, эффективность то у ёмкостных преобразователей невелика. Например, у похожего по коммутируемым токам MAX732 эффективность 88%
Anat78 Дата: Суббота, 01.02.2020, 13:22 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

да не дешево, но можно собрать самому если надо smile
да работает все время добиваясь полного баланса элементов
поэтому лучше подключать при заряде


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evkormin Дата: Суббота, 01.02.2020, 15:08 | Сообщение # 4

Пользователи

evkormin

Рядовой

  • Сообщений:24
  • Репутация:0±

Цитата Anat78 ()
да не дешево, но можно собрать самому если надо
А на чём это сделано?
Цитата Anat78 ()
поэтому лучше подключать при заряде
В этом случае надо делать зарядку  с внешним по отношению к батарее контролем заряда и встроенным - разряда. Очень геморройно и непрактично.
Я пока решил остановиться на варианте с обычным BMS (с автоматическим восстановлением), но для балансирования батареи устраивать регулярную балансировку с полным выравниванием напряжений на элементах.
Для этого после быстрого заряда ставить на длительное время, например, на ночь батарею на заряд током, меньше тока балансировки. Проверил - работает.
И ток балансировки хочу увеличить в 2-3 раза напайкой резисторов внахлёст. Резисторы уже купил.
А пока попал в анекдотичную ситуацию: перелелицевал батарею отданного мне за ненадобностью шуруповёрта B@D, всё прекрасно закрутилось, только вот оказалось, что у агрегата закушенный патрон  crazy От того, наверное, и отдали.


Сообщение отредактировал evkormin - Суббота, 01.02.2020, 15:24
Anat78 Дата: Пятница, 06.11.2020, 23:52 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Цены падают на активные балансировщики, поэтому уже проще купить на али готовый

http://ali.pub/59eete

http://ali.pub/59efhw

Ток балансировки 1,2А







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
twol_fortyk Дата: Среда, 20.01.2021, 07:10 | Сообщение # 6

Пользователи

twol_fortyk

Рядовой

  • Сообщений:42
  • Репутация:0±
twol_fortyk



Есть такой комментарий, что об этом думаете?
Цитата
Т.к. она выравнивает напряжения с точностью 0.1В ТОЛЬКО МЕЖДУ СОСЕДНИМИ ЯЧЕЙКАМИ! Вот и полюбуйтесь результатом: (на фото напряжения на 12 заряженных аккумуляторах, "сбалансированных" этим балансиром!!!)

Это насчет индуктивных балансиров.

Потом комментарий какого-то там француза:

Цитата
Очень хороший продавец, товар прибыл очень быстро, всего за 8 дней. К сожалению, этот балансир не очень точен, как указано в описании. При этом не достигается хороший баланс между клетками, останавливающими свою функцию, когда клетки находятся на расстоянии около 70 мВ от немедленно соединенных клеток. Таким образом, в системе 3S разница между двумя концевыми элементами может составлять 0,14 В, а в системе 6S разница между двумя концевыми ячейками наверняка будет намного больше. Для людей, которые ищут очень хороший и точный балансир, я рекомендую емкостную модель, которая намного лучше, балансируя каждую ячейку в группе лучше, чем 1 мВ (0,001 В) между лучшим и худшим (но для этого требуется некоторое время). часов, чтобы сделать это). Вы можете прочитать мой обзор здесь: http://ali.pub/5hi2lm

Рекомендует он конденсаторный балансир, комментарий:

Цитата
Этот балансир очень эффективен и очень точен. После 16 часов подключения к аккумуляторной системе 6S разница между самым высоким и самым низким напряжением составляет всего 300 микровольт (0,3 мВ) следующим образом: элемент 1: элемент 4,1637 В 2: элемент 4,1634 V 3: 4,1635 ячейка V 4: 4,1635 ячейка V 5: 4,1635 ячейка V 6: 4,1634 В, конечно, измерено калибровочным мультиметром FLUKE 189. Можно также проводить измерения с помощью HP 3458A, но такая точность не нужна только для Литий-ионные аккумуляторы. К сожалению, этого балансира недостаточно для получения хорошей аккумуляторной системы, его необходимо соединить с другой BMS в зарядном устройстве, чтобы ограничить максимальное значение для каждой ячейки во время процесса зарядки, но, что более важно, чтобы ограничить (и остановить общий выход), когда минимальное напряжение элемента составляет около 2,8 В. 19 сентября 2020 г. 09:59


Сообщение отредактировал twol_fortyk - Среда, 20.01.2021, 07:22
Anat78 Дата: Воскресенье, 24.01.2021, 02:34 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Все верно, индуктивные балансировщики точность - 0.1вольт
конденсаторные - 0,001В


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
korobchenok Дата: Воскресенье, 03.12.2023, 20:42 | Сообщение # 8

Пользователи

korobchenok

Рядовой

  • Сообщений:20
  • Репутация:0±

Цитата Anat78 ()
Все верно, индуктивные балансировщики точность - 0.1вольт
Добавлю и свои 5 копеек по поводу активных индуктивных балансиров построенных на м/с ETA3000 из сообщения (5). Даже в варианте 4S точность выравнивания между элементами далеко не 0,1 вольта как в даташите. Китайцы из ETA Solutions написали полуправду, замаскировав ВСЮ правду за лукавыми словами "unbalance detection threshold - 100mV". Да, это так - но только в отношении двух элементов контролируемых одной ETA3000.
А теперь рассмотрим ситуацию в которой находится баланс 4S аккумулятора:
1 элемент - 4.2 вольта
2 элемент - 4,1 вольта
3 элемент - 4,0 вольта
4 элемент - 3,9 вольта
Продолжит ли ETA3000 выравнивать элементы в такой ситуации? Нет, не продолжит! Поскольку условие "unbalance detection threshold - 100mV" полностью соблюдено.
Так что применять такие балансиры это выбрасывать деньги на ветер, особенно если речь идет о  аккумуляторах где количество элементов больше 3.
Активный балансир на конденсаторах наше все! Можно конечно ругаться на то что конденсаторный активный балансир постоянно потребляет энный ток и тем самым способен высосать аккумулятор досуха самым непочтительным образом. Да, согласен, есть такой недостаток. И лучшее решение состоит в подключении такого активного балансира только на момент зарядки аккумулятора, параллельно пассивному балансиру BMS.
