Аккумуляторы 18 вольт Metabo Li всех емкостей ремонт
Anat78 Дата: Четверг, 27.08.2020, 09:22 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Аккумуляторы 18 вольт Metabo Li всех емкостей ремонт разборка

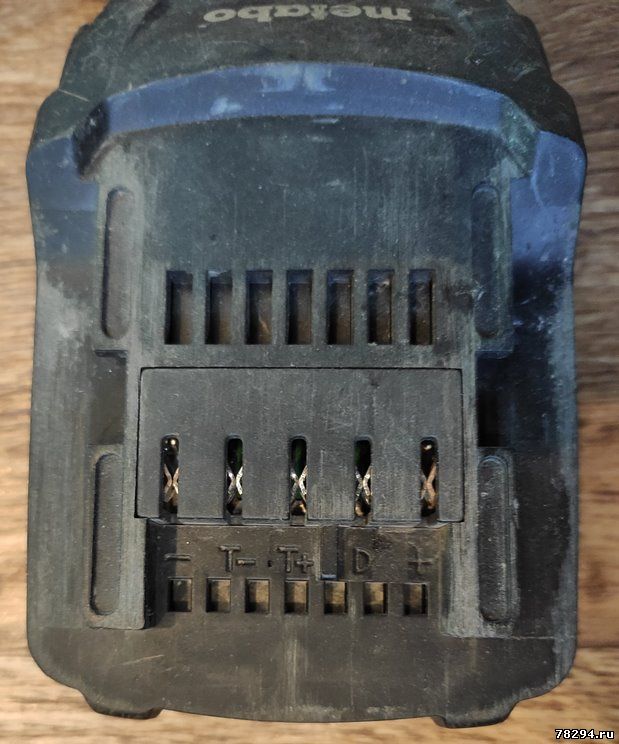

Аккумулятор 18 вольт 2ач
D-72622
25596000
8110708786
INR19/66
36Wh





Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
termals Дата: Среда, 13.04.2022, 20:00 | Сообщение # 2

Пользователи

termals

Рядовой

  • Сообщений:3
  • Репутация:0±

Заменил банки и плату защиты и балансировки их в аккумуляторе от шуруповерта Metabo BS18LTX Impuls на JOUYM RLD INR21700 50G -5шт. + Модуль защиты BMS 5S, 18V, 100A .
Зарядное ASC 55. Корпус с разъемом использовал от старого блока аккумуляторов Metabo LiHD 18V, 3,5mAh. Ни "шурик , ни зарядное не работает с этой сборкой. Припаял между ногами разъема собранного блока аккумуляторов  T+ и T- терморезистор на 5 к с родной платы (она залита твердым пластиком. D-72622 Germany). Шуруповерт заработал. Но зарядное не видит сборку. Как обмануть его? После подключения к нему  мигает красный светодиод. и заряд естественно не идет.

Как я понял,что в фирменном акб Metabo есть датчик с информацией об акб. Но так как я использую плату BMS 5S зарядное не получает инфу и поэтому не видит объект для зарядки. У меня два блока зарядки для Metabo asc 55. Можно ли сделать из одного зарядное для вновь собранного блока аккумуляторов. Известно и тип и емкости банок т.е. фиксированное зарядное на одно акб?

Anat78 Дата: Четверг, 14.04.2022, 08:54 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Вы от родной платы метабо вырезали все самое нужное поэтому заряжаться на родном зарядном не будет теперь
Да можно любое зарядное метабо дохлое переделать под зарядку акб метабо с платой бмс


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
termals Дата: Пятница, 15.04.2022, 15:26 | Сообщение # 4

Пользователи

termals

Рядовой

  • Сообщений:3
  • Репутация:0±

В моем понимании (тема для меня не известная), бмс отработает для собранного мной блока аккумуляторов из INR 21700 50G - 5 шт. как по заряду/разряду, защита от КЗ, балансировка заряда.
На плате есть бумажка с надписью 3,7v. Если по паспортным данным 1 элемент - Uмакс -4.2v., то зарядное должно обеспечивать до 21v  и ~ (5 - 10A)? Или я не прав?

Добавлено (23.04.2022, 12:53)
---------------------------------------------
Я использовал для зарядного БП сетевой адаптер от  касс Меркурий 08М  (настроил на 21 вольт, 5А держит и радиатора для диодной сборки хватает ~ 55-60 гр. С) и для соединения его с акб использовал его штатный разъем, гнездо которого прикрепил к корпусу акб. А так как аккумуляторы купить удалось 21700, места свободного практически нет. Держатель аккумуляторов пришлось удалить. Отсюда и сборка корпуса усложнилась из-за соединения верхней и нижней частей.

Anat78 Дата: Понедельник, 25.04.2022, 11:21 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Если на бумажке 3,7в, то бмс может оказаться у вас для лифепо4

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
termals Дата: Среда, 27.04.2022, 21:07 | Сообщение # 6

Пользователи

termals

Рядовой

  • Сообщений:3
  • Репутация:0±

Благодарю за общение. Собрал акб. Единственное: не информативная индикация на вмс плате, заказал индикатор плоский с кнопкой и пятью светодиодами ( %). Плата ограничивает заряд до 21, 20 в. и разряд до 12,55 вольта, балансировка работает, на КЗ не проверял.
Anat78 Дата: Вторник, 05.07.2022, 10:32 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Метабо 4ач на 21700
Элементы Самсунг 21700-40Т
Один сдох - заменил







Метабо 18в 4ач на 18650 утопленник
25591000
6010353010

Элементы Sanyo UR18650RX













Стоит стабилизатор на 5 вольт 78L05B
и PIC16F684
на нем работает индикация заряда и блокировки

Прошивка: http://www.78294.ru/_fr/10/metabo_pic16f684a.rar

Схема обвязки в следующем сообщении


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 05.07.2022, 14:13 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Схема обвязки

Доступно только для пользователей

11 нога контроллера постоянно получает и (или) отдаёт пачки команд

Китайцы в описании своих плат для замены пишут о том, что в родных платах контроллер блокируется после 3 кратного снижения напряжения на
АКБ ниже какого-то критического.

Еще снятая прошивка:





http://www.78294.ru/_fr/10/pic16f684_metabo.rar

http://www.78294.ru/_fr/10/metabo_proekt.rar


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 31.08.2022, 09:33 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

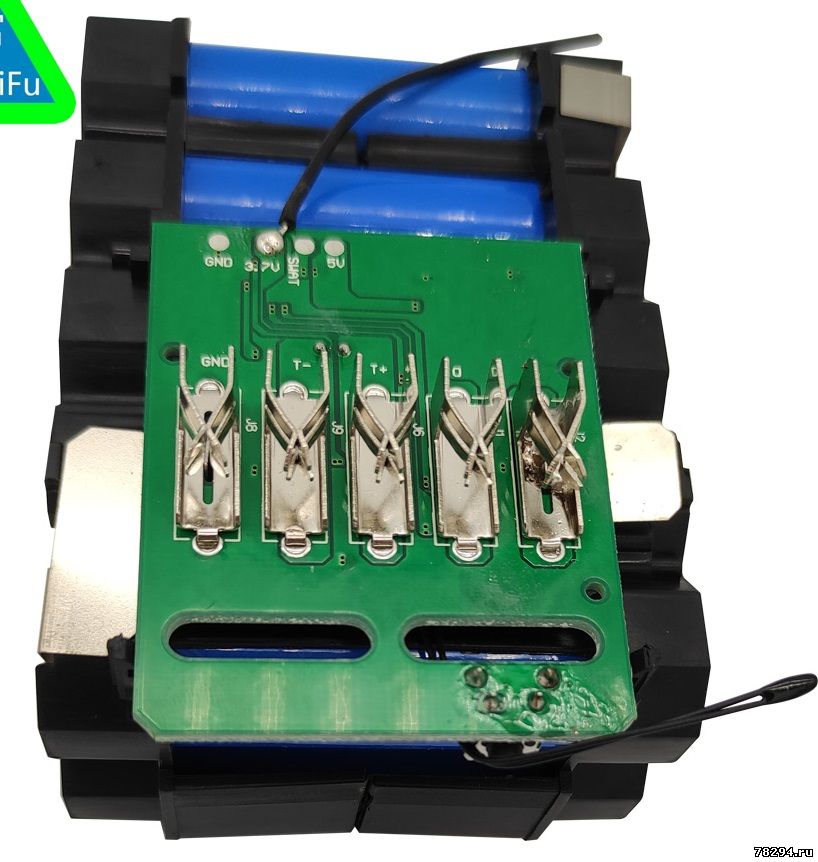

Китайская плата Метабо с али

GSB024 MaitaiBao18V
LTH20210916028R1
MH 2218



схема подключения:



зарядка ASC55 почти всегда ошибка
зарядное ASC30 выдает ошибку
Зарядные устройства METABO SC 60 Plus - норм
Зарядные устройства METABO ASC 30-36 - норм







Версия платы без некоторых транзисторов (Зато работает со всем инструментом метабо)
GSB024
LTH20201016028R1












78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 31.08.2022, 15:23 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78





Есть еще такие платы:



1005002605329737

но вообще глючные

Оригинал лучше:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
grodnordn Дата: Воскресенье, 16.10.2022, 16:28 | Сообщение # 11

Пользователи

grodnordn

Рядовой

  • Сообщений:2
  • Репутация:0±

Привет, есть акум на 8ач, с нерабочей платой бмс, мигает 3раза коротко первым светодиодом при нажатии кнопки, и каждые 20-30с одиночным пока лежит, донора нет, короче отковырял я пластик и 'эпоксидку' горячим паяльником, получилось отлично, но похоже пару элементов отлетело с мусором, может кто повторит процедуру и общими усилиями восстановим схему бмс
Anat78 Дата: Воскресенье, 16.10.2022, 16:31 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Цитата grodnordn ()
короче отковырял я пластик и 'эпоксидку' горячим паяльником, получилось отлично, но похоже пару элементов отлетело с мусором, может кто повторит процедуру и общими усилиями восстановим схему бмс
да именно такая неисправность была уже, заменил плату на новую просто, старую плату заказчик забрал попросил что бы все дохлое тоже вернул, так что увы пока не вскрывал


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
grodnordn Дата: Воскресенье, 16.10.2022, 16:42 | Сообщение # 13

Пользователи

grodnordn

Рядовой

  • Сообщений:2
  • Репутация:0±



Цитата Anat78 ()
да именно такая неисправность была уже, заменил плату на новую просто,
а новую плату откуда брали? с алиэкспресс?


Сообщение отредактировал grodnordn - Воскресенье, 16.10.2022, 16:45
Anat78 Дата: Понедельник, 17.10.2022, 15:47 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Просто были от других батарей

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
v663ek Дата: Четверг, 03.11.2022, 01:14 | Сообщение # 15

Пользователи

v663ek

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте на аккумуляторе метабо 18в 4а. Один светодиод моргает постоянно где-то раз в 20 сек. Подскажите пожалуйста это как-то лечиться? Аккумулятор работает нормально.
Anat78 Дата: Четверг, 03.11.2022, 15:49 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Только замена платы, плюс проверьте элементы, один убежал...

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
v663ek Дата: Четверг, 03.11.2022, 18:02 | Сообщение # 17

Пользователи

v663ek

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо за ответ. А плата с алиэкспресса пойдёт или только оригинал?
Anat78 Дата: Четверг, 03.11.2022, 20:30 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Попробуйте с али, потом отпишитесь по результату только !

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dimon717 Дата: Среда, 15.02.2023, 04:47 | Сообщение # 19

Пользователи

dimon717

Рядовой

  • Сообщений:18
  • Репутация:0±

Здравствуйте. Товарищу по рыбалке решил собрать доп аккумулятор для шуруповерта metabo bs 18 ltx.
Купил на али набор для сборки. Аккумуляторы 10шт. применил лиитокала vtc5a, предварительно подобрав по вн. сопротивлению, около 16мОм (по yr1035+).
Собрал, заряжается нормально штатным зу asc55. Но работать шурик не хочет, через 5сек. отключается, без нагрузки. Скорее всего дело в плате. Можно ли вылечить плату? Помогите пожалуйста.
И еще, на собранном, заряженном аккумуляторе напряжения -/+ 20,8в., D/+ 15,32в.. А у оригинального аккумулятора, -/+ 20,6в., D/+ 19,37в..
Anat78 Дата: Среда, 15.02.2023, 08:50 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Здравствуйте, если на зарядном заряжается без ошибок то странно что на шуруповерте выключается, проверьте что плата не криво стоит в корпусе и все контакты ровно расположены

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dimon717 Дата: Среда, 15.02.2023, 09:32 | Сообщение # 21

Пользователи

dimon717

Рядовой

  • Сообщений:18
  • Репутация:0±

Спасибо за быстрый ответ. Все установлено ровно, без перекосов. Контакты на плате в идеальном состоянии. Может, Вы порекомендуете где и кого купить качественную плату? Возможен ли вариант с посылкой платы или аккумулятора Вам для диагностики и отладки? Спасибо.
Anat78 Дата: Среда, 15.02.2023, 11:51 | Сообщение # 22

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Пока 100% качественных нет для метабо увы, но посмотрю может уже появились, ссылку скину сюда
да можете прислать попробую запустить но доставка туда обратно будет дороже новой платы smile

https://alii.pub/6mbitk


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mishaber Дата: Среда, 22.02.2023, 23:18 | Сообщение # 23

Пользователи

mishaber

Рядовой

  • Сообщений:1
  • Репутация:0±

дело не в кривых контактах там. у меня тоже новый шурик не работает на китайских акб несколько секунд крутит и уходит в защиту моргает красными диодами. защита от неоригинала в них какая то встроена теперь
Anat78, вы ссылку на алик даете где плата урезанная (см сообщения выше) она лучше?
Anat78 Дата: Четверг, 23.02.2023, 10:10 | Сообщение # 24

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Да урезанная попроще проверил сейчас именно ее, все работает с безщеточным шуруповертом и на зарядном!

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dimon717 Дата: Четверг, 23.02.2023, 15:51 | Сообщение # 25

Пользователи

dimon717

Рядовой

  • Сообщений:18
  • Репутация:0±

Anat78, Здравствуйте. Вы оставили ссылку, по которой продавец продает нормальные платы. Так вот, кит был куплен именно у этого продавца. И плату он прислал(в ките) не такую, как у него на фото. Возможно, если покупать у него плату или кит и в комментарии указать, чтобы плата выглядела именно так, как на фото, может быть пришлет такую. Тем не менее, был открыт спор с видеодоказательствами, и продавец сразу же, без замедления согласился, и вернул всю сумму за кит. Вот такой опыт. Может кому пригодиться... Всех с праздником!
Anat78 Дата: Четверг, 23.02.2023, 16:47 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

У меня пришла такая же как у продавца без Q5:



видео: http://www.78294.ru/_fr/10/182800_video.mp4

а у вас какая? фото?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dimon717 Дата: Четверг, 23.02.2023, 18:24 | Сообщение # 27

Пользователи

dimon717

Рядовой

  • Сообщений:18
  • Репутация:0±

Прислал ту, которая слева, она не работает. Которая справа куплена 1,5 года назад, она работает, а продавца больше нет на Али.

Anat78 Дата: Четверг, 23.02.2023, 19:50 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Да значит все верно надо покупать именно платы на которых нет Q5

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
novicheck Дата: Воскресенье, 26.02.2023, 10:15 | Сообщение # 29

Пользователи

novicheck

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата dimon717 ()
Собрал, заряжается нормально штатным зу asc55. Но работать шурик не хочет, через 5сек. отключается, без нагрузки. Скорее всего дело в плате. Можно ли вылечить плату?

Напряжение на банках ровное?
dimon717 Дата: Воскресенье, 26.02.2023, 12:32 | Сообщение # 30

Пользователи

dimon717

Рядовой

  • Сообщений:18
  • Репутация:0±

novicheck, Идеально ровное. Отбалансированы в течении суток. На всякий случай подпаивал рабочую старую плату с али, все нормально. Именно, такой косяк, не только у меня...
