Форум » Электроинструмент » Переделка зарядных устройств из Америки на 220 вольт и ремонт » Зарядные Metabo (Метабо) » Зарядное устройство Metabo ASC55 переделка на 220В (27046002 0003900000)
Зарядное устройство Metabo ASC55 переделка на 220В
Anat78 Дата: Четверг, 20.05.2021, 09:16 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Зарядное устройство Metabo ASC 55 переделка на 220В
27046002 0003900000
627044000

Устройство зарядное ASC 55, 12-36 В «AIR COOLED» Metabo 627044000 подходит для зарядки всех слайдерных аккумуляторных блоков Li-Ion и LiHD (12–36 В) с согласованным током зарядки аккумулятора.
Технология зарядки AIR COOLED способствует охлаждению аккумулятора в процессе зарядки для существенного сокращения времени зарядки. Бережная зарядка с максимальным количеством зарядных циклов благодаря специальному управляющему процессору.







Поддержать развитие сайта http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
AntiShock Дата: Четверг, 20.05.2021, 09:16 | Сообщение # 2

Пользователи

AntiShock

Рядовой

  • Сообщений:9
  • Репутация:0±

 Спасибо.
Судя по фото платы Европейская модель зарядного Metabo ASC 30-36 27044001 220вольт один в один c ASC 55

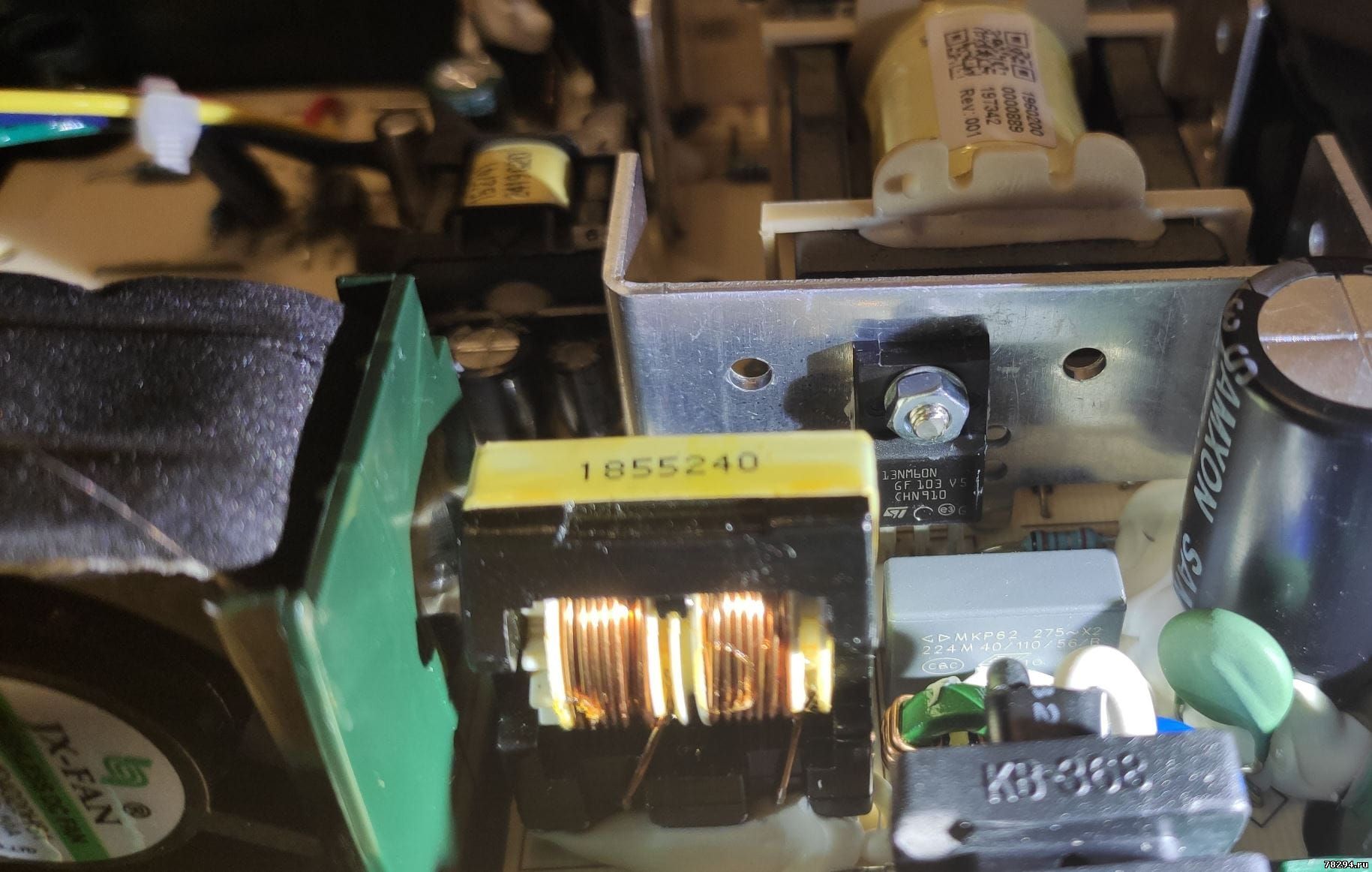

Фото ASC55

Верх:





Стер лак. Фото под лупой.
CIP Дата: Четверг, 20.05.2021, 09:16 | Сообщение # 3

Пользователи

CIP

Рядовой

  • Сообщений:1
  • Репутация:0±

 Имелось в виду 27046002 0003900000
Для ASC55

Ещё фото ASC55
AntiShock Дата: Четверг, 20.05.2021, 09:16 | Сообщение # 4

Пользователи

AntiShock

Рядовой

  • Сообщений:9
  • Репутация:0±

 Модель ASC55 27046002 переделывается аналогично ASC 30-36

Фото ASC55
ASPetrovich Дата: Четверг, 20.05.2021, 09:16 | Сообщение # 5

Пользователи

ASPetrovich

Рядовой

  • Сообщений:54
  • Репутация:3±
ASPetrovich


Привет. Случайно нет в загашнике фото платы METABO ASC 55 ? Интересует небольшой кусок ...
Номиналы:
R24 = 22 Ом
R28 = 100 Ом
R36 = 330 Ом

Сообщение отредактировал ASPetrovich - Понедельник, 19.04.2021, 22:49
AntiShock Дата: Четверг, 20.05.2021, 09:17 | Сообщение # 6

Пользователи

AntiShock

Рядовой

  • Сообщений:9
  • Репутация:0±
Цитата ASPetrovich ()
небольшой кусок ...
dodor Дата: Вторник, 06.12.2022, 12:40 | Сообщение # 7

Пользователи

dodor

Рядовой

  • Сообщений:1
  • Репутация:0±
Цитата AntiShock ()
Цитата ASPetrovich ()
небольшой кусок ...


не подскажите что за шим IC10

Сообщение отредактировал dodor - Вторник, 06.12.2022, 12:41
Anat78 Дата: Вторник, 06.12.2022, 20:31 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

увы нужна маркировка

Metabo asc55
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 24.05.2024, 11:25 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78



R24 = 22 Ом
R28 = 100 Ом
R36 = 330 Ом
R42 = 0,22ом токовый шунт задает ток



шим - CR1510





MLX36150A
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
andrei913 Дата: Вторник, 09.07.2024, 06:59 | Сообщение # 10

Пользователи

andrei913

Рядовой

  • Сообщений:1
  • Репутация:0±

 Здравствуйте! Кто нибудь может сказать номинал резистора R42?
tehnX Дата: Четверг, 03.10.2024, 17:07 | Сообщение # 11

Пользователи

tehnX

Рядовой

  • Сообщений:1
  • Репутация:0±
Цитата andrei913 ()
Здравствуйте! Кто нибудь может сказать номинал резистора R42?

Работает с 0.18-0.22ома
stepankirchikov Дата: Вторник, 18.02.2025, 17:18 | Сообщение # 12

Пользователи

stepankirchikov

Рядовой

  • Сообщений:2
  • Репутация:0±
Цитата Anat78 ()
где он стоит?
выделил красным цветом. Мне кажется 10 Ом 1%



Добрый день! Подскажите пожалуйста номинал резистора R45

Сообщение отредактировал stepankirchikov - Вторник, 18.02.2025, 17:23
Anat78 Дата: Вторник, 18.02.2025, 17:48 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

R45 - 10ом
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
stepankirchikov Дата: Вторник, 18.02.2025, 17:50 | Сообщение # 14

Пользователи

stepankirchikov

Рядовой

  • Сообщений:2
  • Репутация:0±
Цитата Anat78 ()
10ом
спасибо
