Аккумуляторы Dewalt 18-20V Li-on ремонт, обзор и разборка
gudzev78 Дата: Суббота, 14.09.2024, 11:21 | Сообщение # 151

Пользователи

gudzev78

Рядовой

  • Сообщений:3
  • Репутация:0±

Очистил

tsurikov72 Дата: Понедельник, 30.09.2024, 22:24 | Сообщение # 152

Пользователи

tsurikov72

Рядовой

  • Сообщений:4
  • Репутация:0±

Всем привет, прошу помощи с восстановлением аккумулятора DCB184.Напряжение на контактах:
B- C1: -0.35V
C1 C2: 3.02v
C2 C3: -2.99v
C3 C4: 3.01v
C4 B+: -0.42v
Общее B+ B-: 2.24v, Индикация по кнопке отсутствует.
Замер на ячейках с соблюдением полярности щупов мультиметра дает теже самые цифры. Второй аккум DCB205, замер на контактах дает показания 3,63:3,64:3,63:3,63:3,63 общее 18,19в.
Как исправить первый аккум? почему ячейки поменяли полярность?
Anat78 Дата: Понедельник, 30.09.2024, 23:50 | Сообщение # 153

Администраторы

Anat78

Майор

  • Сообщений:7168
  • Репутация:59±
Anat78

неправильно измеряете напряжение на ячейках, перемеряйте нормальным прибором

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
tsurikov72 Дата: Вторник, 01.10.2024, 21:43 | Сообщение # 154

Пользователи

tsurikov72

Рядовой

  • Сообщений:4
  • Репутация:0±

Мультиметры нормальные.



неисправный аккум.



и замер на исправном аккуме. Как исправить переполюсовку?


Сообщение отредактировал tsurikov72 - Вторник, 01.10.2024, 21:53
tsurikov72 Дата: Вторник, 01.10.2024, 21:50 | Сообщение # 155

Пользователи

tsurikov72

Рядовой

  • Сообщений:4
  • Репутация:0±





Первая ячейка неисправного аккума, приборы нормальные, измеряю правильно.
И вот первая ячейка нормального аккума(3,63в)

Anat78 Дата: Среда, 02.10.2024, 02:53 | Сообщение # 156

Администраторы

Anat78

Майор

  • Сообщений:7168
  • Репутация:59±
Anat78

измерять надо под нагрузкой элементы питания

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ARIZ()NA Дата: Среда, 02.10.2024, 16:44 | Сообщение # 157

Пользователи

ARIZ()NA

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата Anat78 ()
измерять надо под нагрузкой элементы питания

Коллега, да тут проблема в том, что у него полярность сменилась. Это они тупо через ноль прошли, там уже мертвому припарки, о чем говорят вольтажи
B- C1: -0.35V
C1 C2: 3.02v
C2 C3: -2.99v
C3 C4: 3.01v
C4 B+: -0.42v
Цитата tsurikov72 ()
Как исправить первый аккум?
Для начала отпаивайте от платы, потом проверяете. Хотя я тут уже и так могу сказать, что весь пакет мертвый, и скорее всего с контроллером, ибо он не любит смену поряности, а кроме того, первое что может указать на его смерть, это именно глубокий разряд без нижней отсечки. НО!! тут мы вспоминаем, что это Деволт и у него есть одна хитрость biggrin . Контроль разряда у него не в батареи, а в инструменте.


Сообщение отредактировал ARIZ()NA - Среда, 02.10.2024, 19:27
tsurikov72 Дата: Пятница, 04.10.2024, 14:54 | Сообщение # 158

Пользователи

tsurikov72

Рядовой

  • Сообщений:4
  • Репутация:0±

Спасибо, аккум тупо чем-то высадили.
kirik2 Дата: Воскресенье, 17.11.2024, 20:57 | Сообщение # 159

Пользователи

kirik2

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день. Принесли в ремонт dewalt power stack 20v 1.7ah
Что-то хотели запитать от него, запихали два провода ну и коротнули естественно. Разобрал. Нашёл два сгоревших предохранителя F1 и F2 ( типоразмер 1206 маркировка S. Белого цвета.) маркировка s по таблице это 4 ампера. Ещё смутил меня такой номинал, но маркировку видно идеально. Установил два новых но зелёных. Аккумулятор работает, заряжается. На 4м саморезе перестал опять работать. Разобрал - тоже самое. F1 и F2 в обрыве. Может кто знает какие должны стоять. С дальней стороны платы есть ещё F4 - он стоит на плату индикации. Может есть ещё F3 c обратной стороны платы? Не знаю пока что дальше делать.
Стоят предохранители на плате к которой приварены аккумуляторы. Между квадратными железными элементами hsk2 и hsk1. Что за элементы не понял.


Сообщение отредактировал kirik2 - Воскресенье, 17.11.2024, 21:09
testynd3 Дата: Четверг, 21.11.2024, 15:11 | Сообщение # 160

Пользователи

testynd3

Рядовой

  • Сообщений:4
  • Репутация:0±



Добрый день, сможет кто подсказать что за ключ обведен на фото, по маркировке найти не удалось. Стоит на плате индикации заряда АКБ Power Stack 5Ah.



Сообщение отредактировал testynd3 - Четверг, 21.11.2024, 15:15
kirik2 Дата: Воскресенье, 24.11.2024, 12:48 | Сообщение # 161

Пользователи

kirik2

Рядовой

  • Сообщений:2
  • Репутация:0±

Что за ключ не знаю. На моем написано YSML. DEWALT POWER STACK 1.7AH

testynd3 Дата: Пятница, 29.11.2024, 13:40 | Сообщение # 162

Пользователи

testynd3

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата ARIZ()NA ()
Видимо, один из токовых мониторов от Texas Instruments. А какой именно - это нужно документацию Dewalt рыть.

На другом форуме предположили что это BATTERY MONITORING IC  S-8229 Series.
Вот только в продаже найти не удалось. https://www.chipdip.ru/product0/8012179954

S-8229AAA-M6T1U  IC BATT MONITOR LI-ION SOT23-6 19.4V/18.1V/15.3V













ABLIC
S-8229AAJ-M6T1U - Battery Monitoring IC S-8229A Series Li-Ion 1-Cell Pack 15.1V/14.3V/13.1V 6-Pin SOT-23 T/R
S-8229AAA-M6T1U - Battery Monitoring IC S-8229A Series Li-Ion 1-Cell Pack 19.4V/18.1V/15.3V

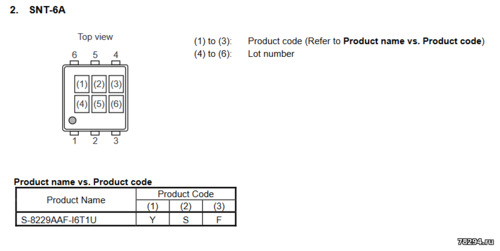

YSML = YSMR - S-8229AAM-M6T1U - 19.2V/17.9V/12.5V - https://www.chipdip.ru/product0/8035126025


Сообщение отредактировал testynd3 - Пятница, 29.11.2024, 13:40
ARIZ()NA Дата: Пятница, 29.11.2024, 19:49 | Сообщение # 163

Пользователи

ARIZ()NA

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата testynd3 ()
На другом форуме предположили что это BATTERY MONITORING IC  S-8229
 То есть что-то от левой конторы, на плате Деволта, который раньше всегда тарился в Texas Instruments?? Ну не знаю, логику не вижу.
Но в любом случае, там тоже предположили, что это токовый монитор. Почему от ABLIC Inc - загадка от того, кто предположил.
В любом случае, желательно смотреть схему.

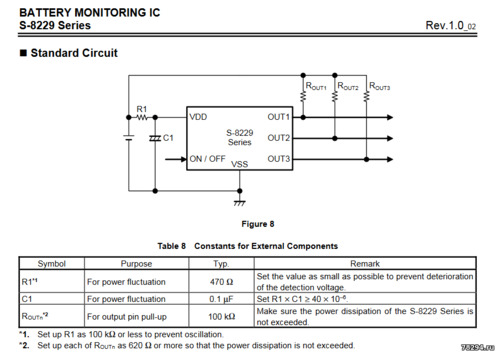

PS^Посмотрел Datasheet на этот монитор - вполне может быть (или подобный) и ноги распаяны на ЛИДы


Сообщение отредактировал ARIZ()NA - Пятница, 29.11.2024, 20:08
testynd3 Дата: Пятница, 29.11.2024, 21:01 | Сообщение # 164

Пользователи

testynd3

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата ARIZ()NA ()
То есть что-то от левой конторы, на плате Деволта, который раньше всегда тарился в Texas Instruments?? Ну не знаю, логику не вижу.Но в любом случае, там тоже предположили, что это токовый монитор. Почему от ABLIC Inc - загадка от того, кто предположил.
В любом случае, желательно смотреть схему.

PS^Посмотрел Datasheet на этот монитор - вполне может быть (или подобный) и ноги распаяны на ЛИДы
Т.е. можно попробовать?
ARIZ()NA Дата: Понедельник, 02.12.2024, 16:11 | Сообщение # 165

Пользователи

ARIZ()NA

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата testynd3 ()
Т.е. можно попробовать?
Ну я то озвучил, что меня смущает, а на основании дополнительного материала появился еще и вопрос, а что за напряжение он отображает?
Просто вольтажи совершенно не те, которые должны как- то нюхаться и мониториться.
По уму у него должно быть 20v / 18,5v / 16v тогда уж. Что это за 12,5 В, когда полностью разряженный 5S АКБ имеет напряжение в районе 15в? (3 В на банку) А тут он типа еще будет показывать еще одно деление по идее.



Сообщение отредактировал ARIZ()NA - Понедельник, 02.12.2024, 16:11
testynd3 Дата: Понедельник, 02.12.2024, 22:47 | Сообщение # 166

Пользователи

testynd3

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата ARIZ()NA ()
Ну я то озвучил, что меня смущает, а на основании дополнительного материала появился еще и вопрос, а что за напряжение он отображает?Просто вольтажи совершенно не те, которые должны как- то нюхаться и мониториться.
По уму у него должно быть 20v / 18,5v / 16v тогда уж. Что это за 12,5 В, когда полностью разряженный 5S АКБ имеет напряжение в районе 15в? (3 В на банку) А тут он типа еще будет показывать еще одно деление по идее.

По правильному да.
Надо смотреть в сторону S-8229AAH-M6T1U или S-8229AAI-M6T1U. Но опять вопрос, какой гистерезис правильно использовать.
Anat78 Дата: Четверг, 26.12.2024, 11:21 | Сообщение # 167

Администраторы

Anat78

Майор

  • Сообщений:7168
  • Репутация:59±
Anat78

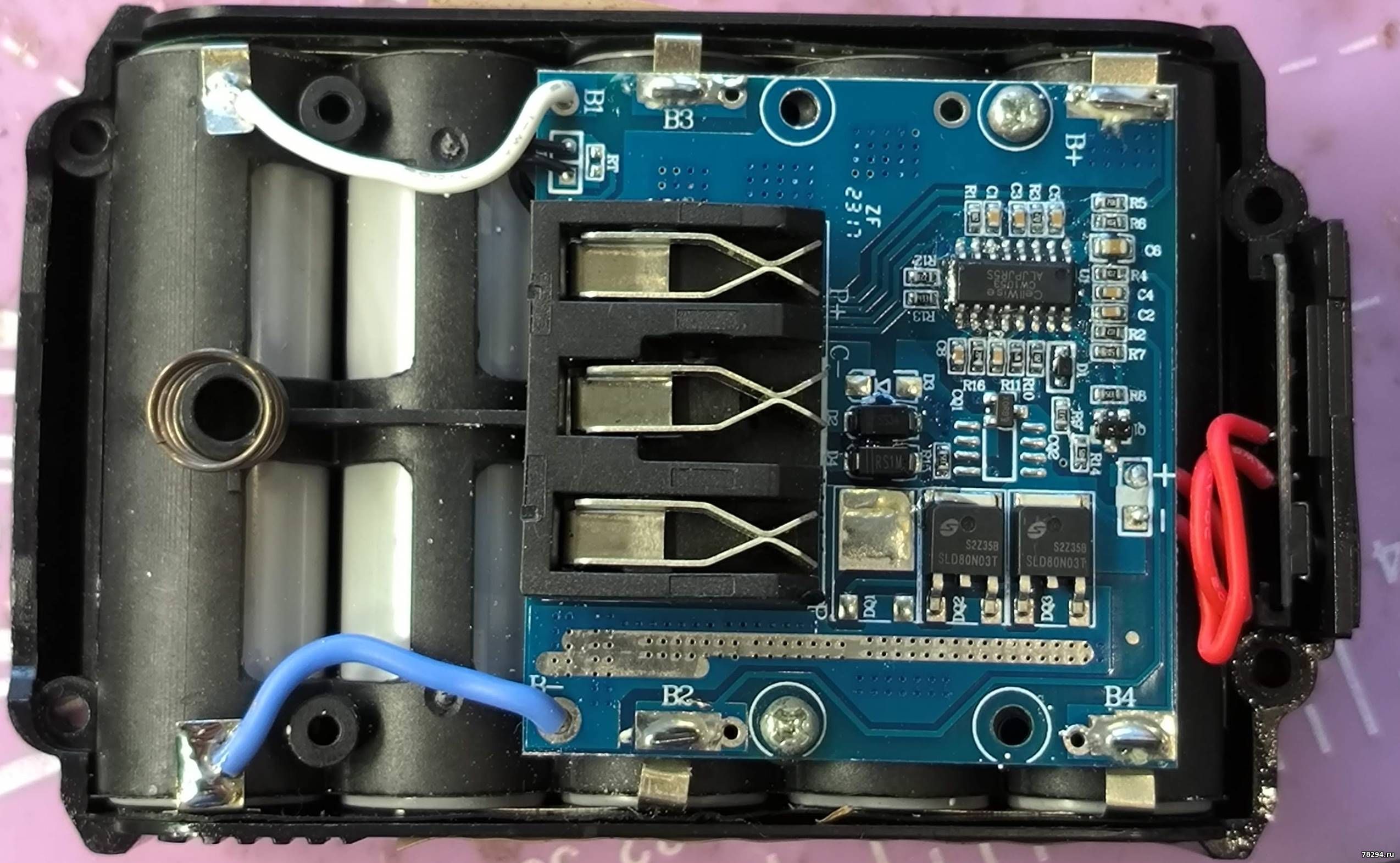

Сильные подделки аккумуляторов под Dewalt от китайцев















В самом зарядном малюсенькая платка с 1 светодиодим


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
topayrespects07 Дата: Понедельник, 06.01.2025, 21:51 | Сообщение # 168

Пользователи

topayrespects07

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте. Кто-нибудь может это прокомментировать. Мне всегда казалось что бренды по типу DeWalt используют баланс ячеек
Вот переписка на Авито



Anat78 Дата: Понедельник, 06.01.2025, 22:21 | Сообщение # 169

Администраторы

Anat78

Майор

  • Сообщений:7168
  • Репутация:59±
Anat78

Балансировки нет

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
fisherman Дата: Четверг, 09.01.2025, 17:20 | Сообщение # 170

Пользователи

fisherman

Рядовой

  • Сообщений:25
  • Репутация:0±

Здравствуйте.
Посоветуйте корпус с платой для самостоятельной сборки 10x18650, 15x18650 и 10x21700.
Anat78 Дата: Четверг, 09.01.2025, 21:26 | Сообщение # 171

Администраторы

Anat78

Майор

  • Сообщений:7168
  • Репутация:59±
Anat78

10*18650 - https://alli.pub/74if0d?erid=2SDnjc7J3ye

15*18650 - https://alli.pub/74ieyf?erid=2SDnjeCrhbz

10x21700 - https://alli.pub/74ievp?erid=2SDnjdEXAtt


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ARIZ()NA Дата: Пятница, 10.01.2025, 13:39 | Сообщение # 172

Пользователи

ARIZ()NA

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата topayrespects07 ()
Мне всегда казалось что бренды по типу DeWalt используют баланс ячеек
Да, но балансировка идет через ЗУ. И на сколько слышал, не все балансируют 118я. 118 умеет.


Сообщение отредактировал ARIZ()NA - Пятница, 10.01.2025, 13:47
ARIZ()NA Дата: Пятница, 10.01.2025, 13:47 | Сообщение # 173

Пользователи

ARIZ()NA

Рядовой

  • Сообщений:17
  • Репутация:0±

Но прелесть в том, что у Девольта есть прямой доступ на банки. И ни чего не мешает делать балансировкутем же Имаксом.
Anat78 Дата: Пятница, 10.01.2025, 14:00 | Сообщение # 174

Администраторы

Anat78

Майор

  • Сообщений:7168
  • Репутация:59±
Anat78

Цитата ARIZ()NA ()
Да, но балансировка идет через ЗУ. И на сколько слышал, не все балансируют 118я. 118 умеет.
ни одно из зарядных пока не умеют балансировать
Цитата ARIZ()NA ()
Но прелесть в том, что у Девольта есть прямой доступ на банки. И ни чего не мешает делать балансировкутем же Имаксом.
именно прямого доступа нет, есть только сигнальный


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ARIZ()NA Дата: Пятница, 10.01.2025, 17:18 | Сообщение # 175

Пользователи

ARIZ()NA

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата Anat78 ()
именно прямого доступа нет, есть только сигнальный
Вот на XR серии, именно прямой. Прямее только перемычки вместо резисторов поставить. Но не сигнальный уж точно. При отсутствии балансирующего устройства, или колодки, можно прям на выходы подать напряжение и все будет замечательно. Собственно, я так однажды и делал, Подряд -В - С1, С1-С2...С4-+В. Все замечательно.
А вот на Пауэрстаках да. Там сигнальные и "понюхать" можно, а туда не лезет и зарядки с балансировкой выдают ошибку, или уходит в защиту(пробовались несколько видов разных годов и производителей).

Цитата
ни одно из зарядных пока не умеют балансировать

А вот по этому пункту сейчас пяткой в грудь бить не буду, но DeWalt сам говорили, что ЗУ старшей серии (например DCB118 и  4 портовая DCB104-QW, 2 портовая DCB132) балансировка имеется. Иначе, собственно говоря, нафига козе баян, и можно было бы реализовывать как в 115, в которой нет балансировки. Выше скидывал 118ю.
Anat78 Дата: Пятница, 10.01.2025, 17:34 | Сообщение # 176

Администраторы

Anat78

Майор

  • Сообщений:7168
  • Репутация:59±
Anat78

Цитата ARIZ()NA ()
Прямее только перемычки вместо резисторов поставить.
да через резисторы на 10-100 ом, поэтому никакой балансировки нет и это сигнальные выхода для контроля (например того же аймакса подойдут) и более никак не можно им пользоваться smile попробуйте зарядить акб через резистор 10ом - просто сгорит резистор

Цитата ARIZ()NA ()
А вот на Пауэрстаках да. Там сигнальные и "понюхать" можно
на поверстаках 5ком и поэтому вообще никак верно

Цитата ARIZ()NA ()
что ЗУ старшей серии (например DCB118 и 4 портовая DCB104-QW, 2 портовая DCB132) балансировка имеется
можно ссылочку где они такое пишут?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
