Аккумуляторы Dewalt 54-60V Li-on ремонт, обзор и разборка
Anat78 Дата: Понедельник, 14.12.2020, 16:18 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Аккумуляторы Dewalt 54-60V Li-on ремонт, обзор и разборка

Аккумулятор (54/18 В; 6.0 А*ч; Li-Ion) DEWALT DCB546  разборка ремонт

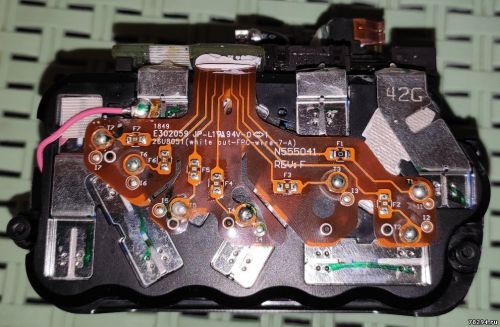

Более новая разводка проводников





Проводим тест всех элементов 18650
Samsung 18650 20S 2000mAh 30A
(Батарея способна отдавать постоянную мощность 1620ватт в течении 4минут и снова на зарядку ее)



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 14.12.2020, 16:24 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Схема аккумулятора:

Переключатели 18-56 вольт:







Батарею всегда можно превратить в обычную на 18 вольт большой емкости





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
peniagvin Дата: Вторник, 24.08.2021, 16:56 | Сообщение # 3

Пользователи

peniagvin

Рядовой

  • Сообщений:3
  • Репутация:0±

Dcb609 2017 года выпуска, ячейки  Sanyo NCR20700A(16-17 года балансировка разведена проводами а с 18 - шлейфами)





Сообщение отредактировал peniagvin - Вторник, 24.08.2021, 17:01
peniagvin Дата: Вторник, 24.08.2021, 17:13 | Сообщение # 4

Пользователи

peniagvin

Рядовой

  • Сообщений:3
  • Репутация:0±

DCB609 2018 г.в. ячейки Samsung INR21700-30T(легла одна банка) платы управления одинаковые на 6-ках и на 9-ках







Сообщение отредактировал peniagvin - Вторник, 24.08.2021, 17:13
peniagvin Дата: Вторник, 24.08.2021, 17:16 | Сообщение # 5

Пользователи

peniagvin

Рядовой

  • Сообщений:3
  • Репутация:0±

банки отличаются на 1мм в диаметре и Санье можно всунуть вместо Самсунга а наоборот нет... и к томуже они по емкости немного отличаются на 150-200 мА/ч


gomerstevenson Дата: Среда, 09.11.2022, 10:59 | Сообщение # 6

Пользователи

gomerstevenson

Рядовой

  • Сообщений:5
  • Репутация:0±

Здравствуйте. Есть серая батарея DCB547 2021 года выпуска. В процессе работы выяснилось, что в обоих режимах, батарея разряжается быстрее старых. На полуразряженной батарее замерил напряжение между контактами контроля зарядки. От В- до С4 напряжение одинаковое, 3,6V. Между С4 и B+ 4,1V, то есть получается, что три банки не участвуют в работе? Вы никогда не сталкивались с подобной неисправностью? Как понимаю, следующий шаг должен быть разобрать батарею, и замерить непосредственно на банках.
Anat78 Дата: Среда, 09.11.2022, 11:12 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Да лучше разобрать и замерить все банки и подписать их

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gomerstevenson Дата: Суббота, 12.11.2022, 23:22 | Сообщение # 8

Пользователи

gomerstevenson

Рядовой

  • Сообщений:5
  • Репутация:0±

Замер показал, что одна батарея полностью заряжена. Правда проверял обычным мультиметром. "Зад" это со стороны индикатора заряда. Внешне ни каких повреждений нет.

Anat78 Дата: Воскресенье, 13.11.2022, 00:55 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Теперь зарядите все элементы до 4,1 в

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gomerstevenson Дата: Воскресенье, 13.11.2022, 21:39 | Сообщение # 10

Пользователи

gomerstevenson

Рядовой

  • Сообщений:5
  • Репутация:0±

Поставил аккумулятор в зарядку 118. Через пять минут зарядка остановилась показав полный заряд. На батарее горят два деления. Замерил банки:



Поставил снова на зарядку. Две минуты, и зарядник показал полный заряд. Проблема прогрессирует, так как раньше батарея с полного разряда заряжалась минут 50, но с каждым разом заряжалась всё быстрее и быстрее. У меня недавно выходила из строя батарея DCB 189. Но там всё было просто. Быстро заряжалась, быстро разряжалась. При разряде аккумулятора, одна банка показывала около вольта. Её заменили по гарантии.

Как понимаю, мне нужно взять зарядник, у меня есть от Найткор, с помощью магнитов подключить к элементам, и зарядить через зарядник?


Сообщение отредактировал gomerstevenson - Воскресенье, 13.11.2022, 21:42
Anat78 Дата: Понедельник, 14.11.2022, 07:28 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Теперь зарядите все элементы до 4,18 в, можно магнитами

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gomerstevenson Дата: Вторник, 15.11.2022, 19:46 | Сообщение # 12

Пользователи

gomerstevenson

Рядовой

  • Сообщений:5
  • Репутация:0±

Резюмирую в этом сообщении, остальные мои сообщения наверно нужно удалить, что бы не загружать ветку ненужной информацией.

Батарея DCB547 2021 года выпуска, скорее всего завезённая из Британии. Была куплена весной 2022 у перекупа. Пломба на крышке была визуально не тронута. Я сторонник покупки батарей с гарантией, имею положительный опыт обмена неисправной батареи по гарантии летом 2022, но на весну 2022 официальных DCB547 не было.

После покупки батарея была вставлена в несколько инструментов флексвольт, но ни на одном не запустилась. Во всех случаях инструмент моргал подсветкой как при разряде. На 18-ти вольтовом инструменте батарея работала. После зарядки на 118, инструмент флексвольт запустился.

В процессе работы выяснилось, что батарея работает приблизительно на 70%.от остальных. Индикатор заряда при работе на заряженной батарее показывал два деления очень быстро. Сейчас батарея вообще перестала заряжаться.. Зарядник после нескольких минут показывает конец зарядки, на батарее горит два деления.

Батарея была разобрана. Внешних повреждений не обнаружено. При замере напряжения банок, они были приблизительно одинаковы, но одна (верхний ряд, вторая от индикатора заряда), была 4,1.



Не претендую на истину, но предполагаю, что ячейки делятся на пять групп по три ячейки в каждой. При достижении минимального вольтажа в какой-то группе, батарея уходит в защиту, при максимальном, зарядник останавливает заряд.

Самым быстрым вариантом было разрядить проблемную ячейку до уровня остальных. Для этого использовался китайский налобник. Разряд шёл очень долго, часов восемь, это говорит, что ячейка исправна. После батарея была заряжена на заряднике 118. Выяснилось две потенциально проблемных ячейки. Одна та самая верхний ряд, вторая от индикатора, как с самым высоким зарядом. Вторая - нижний ряд, рядом с индикатором, с самым низким зарядом. Остальные плюс-минус одинаково.

Дальше была проверка батареи на работу. УШМ 406, обдирочный диск и металлический уголок. При непрерывном шлифовании с давлением на диск, УШМ проработала непрерывно 15 мин до ухода батареи в защиту. По мне, это прекрасный результат, уровень новой батареи.

Замер ячеек показал жуткий разнобой. От 3,26 на проблемной ячейке вверху, до критических 2,7 на проблемной ячейке внизу. Зарядка на  118 заняла больше часа, что по мне хороший признак. Все ячейки выровнялись до 4,13 - 4,15. Проблемная ячейка вверху 4,18, проблемная внизу 4,12.

Следующий этап - зарядить ячейки отдельно. Это потребует времени, но необходимо, что бы ячейки использовались на 100%. Обязательно отпишусь об результате позже. Anat78, огромное вам спасибо за указания направления, в котором искать неисправность.


Сообщение отредактировал gomerstevenson - Вторник, 15.11.2022, 19:50
Anat78 Дата: Вторник, 15.11.2022, 22:20 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Цитата gomerstevenson ()
что ячейки делятся на пять групп по три ячейки в каждой.
на 3 группы по 5 ячеек, при последовательном их включении получаем 54волта, при параллельном - 18вольт


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gomerstevenson Дата: Среда, 16.11.2022, 00:00 | Сообщение # 14

Пользователи

gomerstevenson

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
на 3 группы по 5 ячеек, при последовательном их включении получаем 54волта, при параллельном - 18вольт

Я не так выразился. Коммутация три группы по пять, а контроль состояния элементов пять групп по три: в+ с4, с4 с3, с3 с2, с1 в-. Причём два разъёма "с", при коммутации 60v, перемычкой в инструменте флексвольт собирают цепь.
twol_fortyk Дата: Среда, 16.11.2022, 00:00 | Сообщение # 15

Пользователи

twol_fortyk

Рядовой

  • Сообщений:42
  • Репутация:0±
twol_fortyk

DCB574
Напряжения все в порядке, где-то 3,70 В.
Однако перфоратор не работает, зарядка не заряжает.

Обнаружено - обрыв в цепи терморезистора TH500.
К B+ подключен как надо, однако к TH обрыв где-то.
Припаяли провод из TH500 к TH - перфоратор заработал.
Однако зарядка как не заряжала, так и не заряжает.
Самая большая зарядка DCB118 - ничего не происходит.
DCB113 - только раз светодиод загорается 1 сек и все.
Остается только ID - такой же обрыв, либо еще что-то на плате происходит...




Сообщение отредактировал twol_fortyk - Вторник, 19.07.2022, 00:17
Anat78 Дата: Среда, 16.11.2022, 00:00 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Цитата twol_fortyk ()
либо еще что-то на плате происходит...

проверить что все напряжения от элементов доходят до платы и нет обрыва в дорожках и резисторах на пленке


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kabri5556 Дата: Среда, 15.03.2023, 15:55 | Сообщение # 17

Пользователи

kabri5556

Рядовой

  • Сообщений:2
  • Репутация:0±

Рад всех приветствовать.
Прошу помощи - имеем 2 аккумулятора - DCB546 и DCB547..

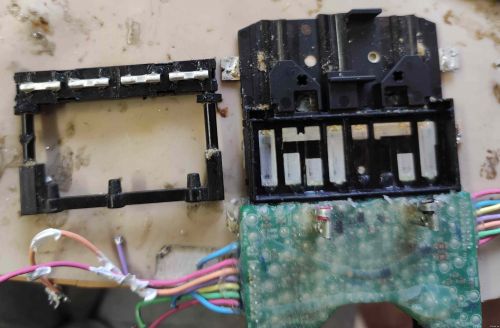

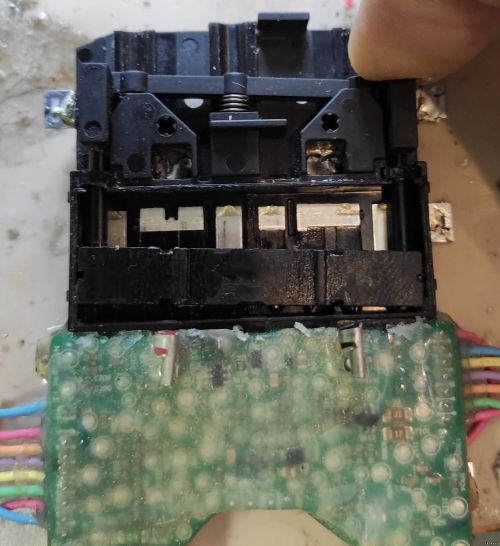

Первый. - банки поменял (был аккум после воды - все было плачевно), БМС припаял - не видит зарядное устройство..
Второй - была одна банка просажена до 2V8, погонял кадексом - банка не деградировала, все отлично. Зарядил до 4V1, но данный аккум тоже отказывается видеть СЗУ. Иногда один раз мигнет красный диод и все (DCB118).
По обоим начал смотреть что на разьеме - TH относительно + 10K, С1-С4 соответствуют тому, что должно быть, ID молчит вообще. Прозвонил - ID до платы доходит, снимаю сейчас компаунд - не хватает теории, что на нем должно быть? Тут прочитал что должно быть относительно массы 800 Ом, дает его U1? Аккумуляторы скорее всего ООООООЧЕНЬ долго лежали, BQ могла заблокироваться? Шить новую нужно?
gsm9375584616 Дата: Среда, 15.03.2023, 16:44 | Сообщение # 18

Пользователи

gsm9375584616

Рядовой

  • Сообщений:9
  • Репутация:0±

Цитата kabri5556 ()
Первый. - банки поменял (был аккум после воды - все было плачевно), БМС припаял - не видит зарядное устройство..
после замены всех банок попробуйте разрядить аккумулятор.
мне пару раз помогало.тоже не заряжалась
Anat78 Дата: Среда, 15.03.2023, 20:23 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Цитата kabri5556 ()
дает его U1
да


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kabri5556 Дата: Среда, 15.03.2023, 21:00 | Сообщение # 20

Пользователи

kabri5556

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата gsm9375584616 ()
после замены всех банок попробуйте разрядить аккумулятор.мне пару раз помогало.тоже не заряжалась
После этой процедуры аккумулятор один раз определился зарядкой, минуту примерно он заряжался - лампочка мигала красная, затем - загорелась постоянно и  он решил что заряжен..
Могу ли я на DCB547 для тестов поставить на боковые шлейфы вместо предохранителей резисторы нулевого сопротивления? Нашел пару мертвых, заменить нечем - у рабочих сопротивление порядка 4,2-4,5Ом
Anat78 Дата: Среда, 15.03.2023, 21:53 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Цитата kabri5556 ()
лейфы вместо предохранителей резисторы нулевого сопротивления
да


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 30.06.2023, 09:48 | Сообщение # 22

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Сравнение китайской подделки и оригинальной батареи Dewalt 6ач 54в







на корпусе китайской при этом написано что она на 9 ач, но как всегда китайцы завышают емкость и там стоят элементы на 2 ач


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gesstasyk Дата: Суббота, 01.07.2023, 05:14 | Сообщение # 23

Пользователи

gesstasyk

Рядовой

  • Сообщений:5
  • Репутация:4±

Подскажите пожалуйста, имею акб флексвольт DCB547 9ач, оригинал, дата производства январь 2017. Работает только с ушм 414.
За все время заряжал где то не более 70 раз, делал резы примерно раза 3 в месяц немного. Проще сказать что полностью заряженная акб на 115 зарядке работала примерно 2-3 месяца, потом опять на зарядку.
Неделю назад взял ушм, и буквально только коснулся металла и она отрубилась, отпустил кнопку и снова нажал и она отрубилать уже в холостую. Посмотрел, там 1 огонек, поставил на зарядку, где то через час моргание прекратилось, пошел шлифовать и через 3 минуты работы ушм снова отрубилась, без запуска горит 2 огонька. Разобрал акб, она девственно чистая как вчера купил.
Зарядил до отсечки,  замеряю напряжение + и - показывает 19.8v, замыкаю контакты, показывает 58.8.
Отдал в сервис ушм и акб на Гвардейской на диагностику, сказали что писец акб, емкость где то 4 ач.
Подскажите пожалуйста, что и где прозвонить, чтобы определить неисправность батареи, прозванивать 5 групп по 3 батареи нет смысла без раздербанивания всех элементов? Как я понимаю если 1 элемент в группе из 3 элементов сдох, то замер напряжения покажет напряжение на двух нормальных?
Будьте добры, подскажите пошагово с чего начать и что и какие разъёмы замерять.
Из инструментов есть прямые руки, паяльная станция, тепловизор, мультиметр с токовыми клещами, и мультиметр обычный.
gesstasyk Дата: Суббота, 01.07.2023, 05:57 | Сообщение # 24

Пользователи

gesstasyk

Рядовой

  • Сообщений:5
  • Репутация:4±

Цитата Anat78 ()
Сравнение китайской и оригинальной батареи Dewalt 6ач 54в
А что значит китайской?
Просто я купил новый акб, он внешне отличается от моего 2017 года, но на оф сайте девалта есть и моя старая и новый вариант что я купил, на самой акб гравировка нанесена лазером как на старой, но только на 17 года написано маде ин джапан, а на 21 года: селс маде ин чайна, асембли маде ин чайна.
Позвонил в представительство, они подтвердили что такая акб есть, делаются на фирменном заводе под присмотром девалта.
Я купил такую что на этом фото, у вас китайская какая? Фуфло левак, или фирменный китай?







В общем разобрался сам, прозвонил каждую банку и 1 оказалась хреновой.

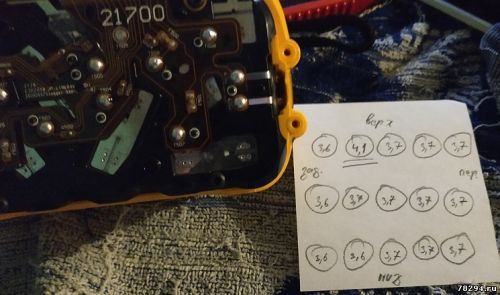

Сделал запись замеров верхние 3 ряда при 2х индикаторах, а нижние 3 ряда при полной зарядке и 3х индикаторах.
Возник вопрос, стоит ли вообще менять эту 1 битую банку, или за 5 лет там уже и остальные 14 вот вот накроются? Просто не хотелось бы покупать банку за 800 руб, мучаться с её перепаковкой, перепайкой и получить результат чуть лучше чем есть, то есть резать на 414 ушм не 3 минуты, а 4.
Или выкинуть этот акб и забыть про него, так как он уже отслужил своё?

Просто отбалансируйте элементы в акб!

P.S я замерял не по порядку, поэтому до зарядки битая это 3.14, а после зарядки она же 3.36



Сообщение отредактировал gesstasyk - Суббота, 01.07.2023, 06:39
gesstasyk Дата: Пятница, 07.07.2023, 05:40 | Сообщение # 25

Пользователи

gesstasyk

Рядовой

  • Сообщений:5
  • Репутация:4±

Решил проблему с аккумулятором.
Починил неисправный аккумулятор ничего не отпаивая, не отрывая и не высверливая.
В общем теперь аккумулятор работает как новый, до восстановления полностью заряженная батарея на ушм 414 работала 2 - 3 минуты и отключалась, и горел 1 огонек.
После несложной процедуры, полный заряд 3 огонька ушм работает 40 минут в режиме шлифовки, и не отключалась, дальше испытывать устал, так как диск 10 минут драл об дерево, ушм хоть бы хны и вонь горелого дерева, потом перешел на металл, уголок 3 мм 50 на 50 длинной 50 см за пол часа непрерывной работы источил до фольги с обеих сторон, ушм хоть бы хны, задолбался, руки устали, выключил ушм, на акб 1 огонек, поставил на зарядку и 1 час.50 минут он заряжался.
Зря только покупал новый 9 ач за 16000 руб, теперь у меня 2 акб нахрена не знаю  sad
Причем старый 5ти летний акб со всеми родными банками, ничего не отпаивал и не отдирал.
Потом взял свои 2 акб от гайковерта 899 на 5ач, те 6 лет уже, и проделав ту же процедуру с обоими акб теперь и 5ти амперники как новые, причем там плевое дело, так можно любые акб восстановить, а не перепаивать банки, банки все хорошие. Просто зарядил севшую банку до 4,1 вольта, они конечно через месяц снова разбегутся, но я теперь знаю как их балансировать smile
Теперь буду на авито продавать за 15000 руб.



Просто зарядил севшую банку до 4,1 вольта, теперь знаю как их балансировать smile

Уже прошел почти месяц, заряжал разряжал за месяц 5 раз, ничего не разошлось и на всех элементах напряжение ровное.

Уже почти 3 месяца работаю, ничего не разошлось как вписал админ в мое сообщение выше. Акб работает как новый и долго держит заряд.
Anat78 Дата: Пятница, 29.09.2023, 11:34 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Батарея на 6ач flex
сдохло в ноль 10 элементов из 15, полная переборка:







Теперь все работает и как новый!


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 09.10.2023, 09:08 | Сообщение # 27

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

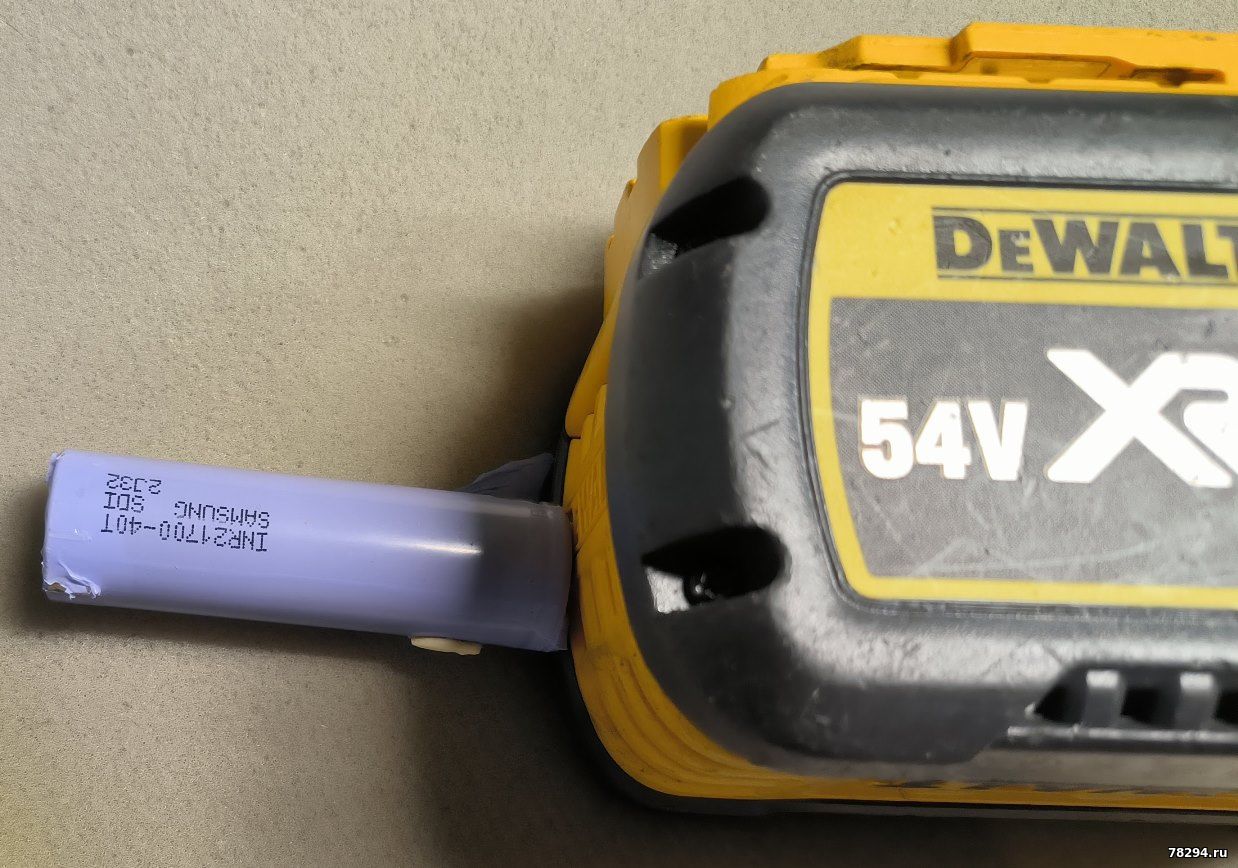

В этой акб просто замена 1 элемента 21700-40T

не работала акб на режиме 54в, а в режиме 18в работала







Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 27.10.2023, 09:42 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

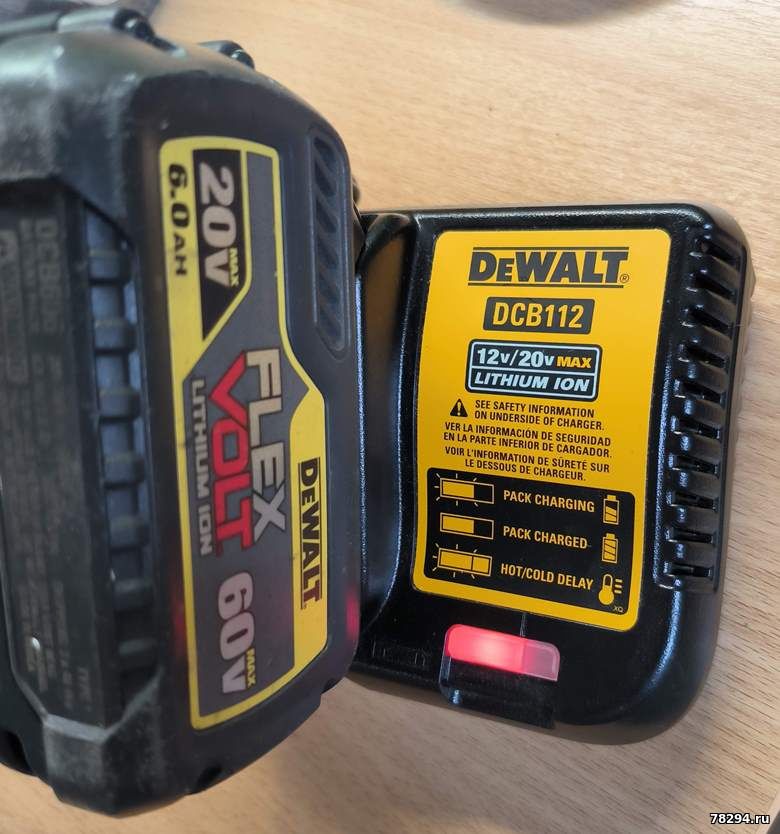

Еще один Dewalt DCB606 ремонт
Замена дохлых элементов
Все заряжается теперь





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gesstasyk Дата: Пятница, 10.11.2023, 19:10 | Сообщение # 29

Пользователи

gesstasyk

Рядовой

  • Сообщений:5
  • Репутация:4±

Цитата gesstasyk ()
Просто зарядил севшую банку до 4,1 вольта, они конечно через месяц снова разбегутся,
Пошел 5й месяц и ничего не разбежалось, ушм работает столько же как и на новых акб! Так что админ зря написал в моем сообщении что они через месяц разбегутся.
Никто никуда не убежал, вся команда из 15 японских сотрудников работают в унисон, а разбежались они потому, что контакт балансировки был грязный и 4 элемента заряжались, а 5й от грязи имел слабый контакт, и как следствие не дозаряжал 1 элемент, перезаряжая остальные 4. Так что нужно чистить контакты как на акб, так и на зарядке и будет вам счастье!
Anat78 Дата: Пятница, 10.11.2023, 19:22 | Сообщение # 30

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Просто предупреждаю, все мои опыты показали что так очень редко помогает и проще сразу заменить на новый элемент, лучше сразу его просто прогнать на тестере, и если все же он не убежал по параметрам то дозарядить и искать причину еще в чем то!

Корейские элементы во флексах стоят smile
Контакт на батарее не для балансировки, а только для контроля состояния групп элементов smile
Другое дело если он именно был засран чем то электропроводным немного и могло разрядиться на соседний контакт, но это медленно очень и долго надо держать грязным

Сделал за сегодня эти батареи:



1 - новая с завода, но замена платы
2 - старая, замена пары элементов
3 - утопленник, замена всех элементов
4 - перегрев, замена 3 элементов в 3 секциях


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
  • Страница 1 из 3
  • 1
  • 2
  • 3
  • »
Поиск:
