Аккумуляторы Dewalt 54-60V Li-on ремонт, обзор и разборка
sapiga1977 Дата: Понедельник, 20.11.2023, 00:04 | Сообщение # 31

Пользователи

sapiga1977

Рядовой

  • Сообщений:3
  • Репутация:0±

Добрый, пожалуйста подскажите есть DCB606 утопленник, 18650 все умерли, резисторы и предохранители все прозвонил целые (за исключением 2 которые отгнили и сами отпали, если ли шанс что целая плата и электроника?





Сообщение отредактировал sapiga1977 - Понедельник, 20.11.2023, 00:08
Anat78 Дата: Понедельник, 20.11.2023, 00:36 | Сообщение # 32

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

Шансы высокие что целая, но я бы выкинул ее smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gesstasyk Дата: Воскресенье, 03.12.2023, 21:24 | Сообщение # 33

Пользователи

gesstasyk

Рядовой

  • Сообщений:5
  • Репутация:4±

Неделю назад столкнулся с похожей проблемой на акб Milwaukee 12ah, пользовался им редко, в основном юзал 9ah, а 12 амперный лежал как резервный.Что акб на девалте, что на милуоки, пользовался ими ооочень редко, а милуоки использовал еще реже, где то раз в пол года.
И тоже элементы разбежались, там 18 вольт 15 акб запаралелены по 3 штуки в 5 ячеек, и получается 5х4=20v 1 элемент имеет 2400ma, и поскольку их 3 в блоке, то емкость 1 ячейки равно 4.1v 7200ma,
После зарядки горит 4 диода, откручиваю колесо дюймовым гайковертом и после 10 гаек уже моргает 1 диод, то есть не горит, а моргает.
Разобрал акб, замерял ячейки и на 1й и 2й ячейке напряженин было одинаковым по 3.967в, на третьей ячейке 3.961, на четвертой 3.928, разбег есть, но значительный и вот пятая ячейка 3.347, замерил внутренее сопротивление всей ячейки 96 мом (по отдельности каждую батарею замерить не получится, так как надо отрывать сварку) и сравнил сопротивление с остальными 4 ячейками и показатели аналогичные, значит элементы живы.
Прикрутил провода к контактам ячейки и зарядки и посиавил ток макимум 2000 ma что может выдать зарядка Opus и зарядка началась с 3.31v
Зарядка шла током 2 ампера 5 с лишним часов! Потом ток начал падать и при достижении напряжения 3.980в я посмотрел сколько залилось тока, вышло 6700Ma что говорит о том что ячейки скорее живы чем мертвы.
После выключения напряжение немного упало и через 5 минут на дохлой ячейке стало 3.965
Потом подключил зарядку к следующей ячейке, той что 3.928в и догнал до 3.980 и её, потом поставил в зарядку милуоки и она еще минут 30 заряжалась. А после испытания я открутил на этом акб 8 колес по 10 гаек на автобусе, а потом эти колеса закрутил и хватило на 5 колес. Итого получилось до выравнивания 1 колесо, после 13 колес, что даже больше чем когда я его купил новый! Видимо он уже с нова от долгого хранения уже начинал разбегаться.
Теперь в планах разобрать и замерить все остальные акб милки и девалта на предмет разбега, может ещё какие надо будет выровнять.

Добавлено (03.12.2023, 21:39)
---------------------------------------------
Цитата Anat78 ()
Корейские элементы во флексах стоят
Это у вас корейские стоят на шлейфах, а меня флекс 2017 года и там стоят красные Sanyo NCR20700A производства япония с балансировкой на проводах.


Сообщение отредактировал gesstasyk - Воскресенье, 03.12.2023, 21:42
sapiga1977 Дата: Суббота, 16.12.2023, 01:31 | Сообщение # 34

Пользователи

sapiga1977

Рядовой

  • Сообщений:3
  • Репутация:0±

Подскажите пришёл нерабочий dcb606 2021г свежий, вроде бы никто ещё не вскрывал, при проверке обнаружил smd резистор 1к в обрыве и заменил его на аналогичный, банки сильно севшие, я так понимаю долго лежал...
Вопрос если принудительно через магниты каждую банку попробовать подзарядить то для этого нужно отпаять плату и оторвать от каждой банки пластины никелевые чтобы банка была в воздухе?
И при каком минимальном напряжении на 18650 можно попытаться ее таким образом поднять?
Anat78 Дата: Суббота, 16.12.2023, 08:58 | Сообщение # 35

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

не надо ничего  отрывать, просто плюсы поднять выходные и можно побаночно заряжать

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sapiga1977 Дата: Суббота, 16.12.2023, 13:08 | Сообщение # 36

Пользователи

sapiga1977

Рядовой

  • Сообщений:3
  • Репутация:0±

Спасибо! booze А ещё подскажите пожалуйста при каком минимальном напряжении можно пытаться поднять банку, 0,4в ?
И каким током максимальным поднимать можно?
Anat78 Дата: Суббота, 16.12.2023, 13:15 | Сообщение # 37

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

больше 2в
током до 4а


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
galchenok6609aq Дата: Воскресенье, 14.04.2024, 15:22 | Сообщение # 38

Пользователи

galchenok6609aq

Рядовой

  • Сообщений:3
  • Репутация:0±

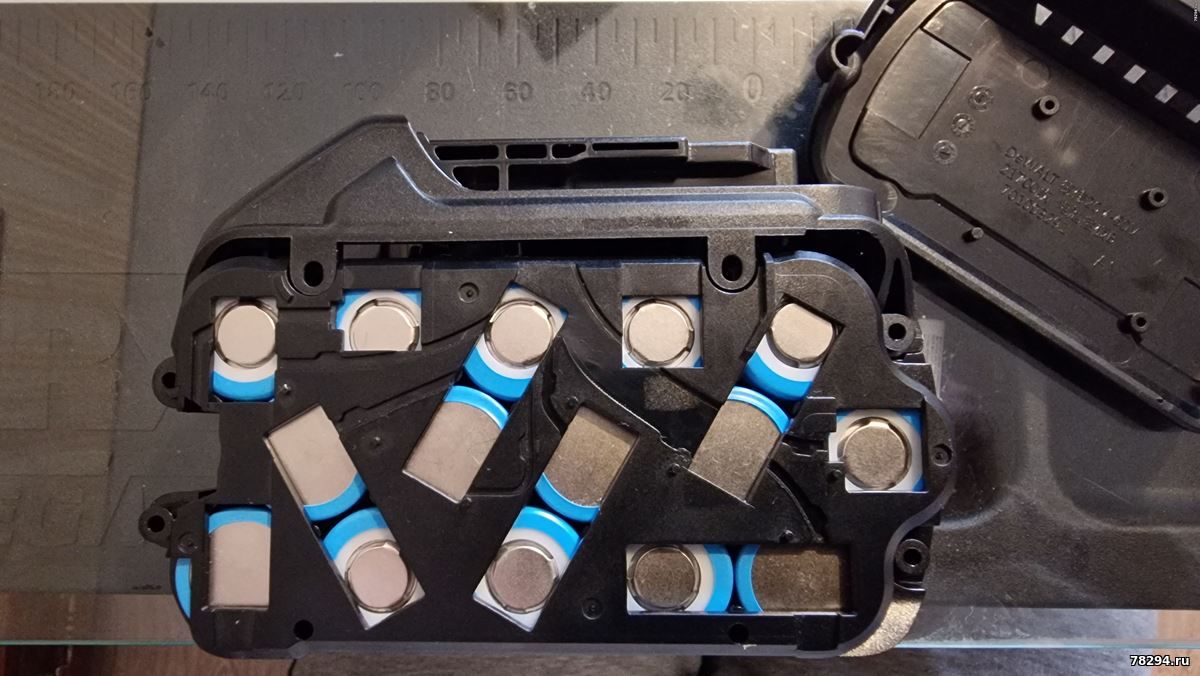

Может кто подсказать как располагаются ячейки в корпусе flaxvolt ? В какой последовательности ?
Хочу тоже попробовать собрать батарею из корпуса из ячеек, но не могу сообразить как ячейки устанавливать. На 18В все понятно было с 2я рядами. А тут немного не понял. По видео и фото других, попробовал установить так.



Anat78 Дата: Воскресенье, 14.04.2024, 16:30 | Сообщение # 39

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

Инструкция всегда есть на странице где покупали корпус

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
galchenok6609aq Дата: Воскресенье, 14.04.2024, 19:31 | Сообщение # 40

Пользователи

galchenok6609aq

Рядовой

  • Сообщений:3
  • Репутация:0±

На странице где купил корпус и на других страницах, схема есть подключения проводов. Но все же неопытному пользованию сложно разобраться. На 18V корпуса было даже показано где плюс минус у батареи, какой стороной устанавливать ячейки. На сейчас про flexvolt немного сложнее, на на скриншотах.





Параллельные батареи по 18B идут в таком порядке
3 параллели по 5 ячеек.
Цифру 4 случайно записал, вместо 3х



Сообщение отредактировал galchenok6609aq - Воскресенье, 14.04.2024, 21:19
Anat78 Дата: Пятница, 26.04.2024, 09:54 | Сообщение # 41

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

Еще выполненный ремонт:
Сгорела плата у акб 6ач DCB546
только замена:





Сгорел 1 элемент 20650 у батареи 9ач DCB547
Хоть и показывает что полный заряд, но не работает







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 26.04.2024, 10:08 | Сообщение # 42

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

еще батарея 9ач DCB547
Сгорел предохранитель





батарея 12ач DCB548 тоже предохранитель:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 13.05.2024, 10:08 | Сообщение # 43

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

батарея 12ач DCB548 ремонт, замена 1 элемента самсунг 21700-40T





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 21.06.2024, 11:35 | Сообщение # 44

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

Еще 3 акб Flexvolt замена дохлых элементов 21700







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
microssoligorsk Дата: Суббота, 22.06.2024, 11:52 | Сообщение # 45

Пользователи

microssoligorsk

Рядовой

  • Сообщений:12
  • Репутация:0±

А есть вообще схема платы бмс от этой батареи?
Anat78 Дата: Суббота, 22.06.2024, 13:15 | Сообщение # 46

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

схема полностью соответствует схеме из даташита контроллеров

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
microssoligorsk Дата: Вторник, 25.06.2024, 22:38 | Сообщение # 47

Пользователи

microssoligorsk

Рядовой

  • Сообщений:12
  • Репутация:0±

А какие там контроллеры стоят? Не нашел на них даташит
009mk Дата: Пятница, 02.08.2024, 19:52 | Сообщение # 48

Пользователи

009mk

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
Сгорела плата у акб 6ач DCB546
Добрый день!
Подскажите, плату какого образца устанавливали?
Уже заменил  3 платы как на фото. Ремонтировался родной аккумулятор на 9 Ah и собирал отдельную сборку китайский кит под ячейки формата 21700, ячейки высоко токовые с сопротивлением 6,3 мОм покупались отдельно. Аккумуляторы вели себя одинаково: живут первые 5-7 зарядок потом умирают все с одними симптомами: выгорали резисторы BMS плате на 47 Ом. После перепайки резисторов, выдерживали ещё 1-2 зарядки и плата BMS выходила из строя, пытаясь утянуть за собой ячейки, разряжая ниже допустимых значений.
Еще в китайском варианте платы ползунок переключения в режим 54В так нагревался, что плавилась часть конструкции и пропадал контакт. В итоге батарея не переключалась в режим 54В.  Инструмент цепная пила dcmcs575. Оригинальный аккумулятор(9 Ah) ее выдерживает, но 3-4 крупных пила и аккумулятор уходит в защиту по перегреву.
Возможно Вы сталкивались с таким и есть какое то решение? Или китайские версии BMS просто не рассчитаны на такие нагрузки, а возможно собрал своими кривыми руками)) первые зарядки были норм, после разряда и заряда проверял напряжение на ячейках и они находились в пределах 3,47+-0,05 (разряд), 4,11+-0,03(заряд) Вольт, как я понял BMS работало и отключала, так же срабатывала защита по перегреву.
Anat78 Дата: Пятница, 02.08.2024, 22:00 | Сообщение # 49

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

Да китайские платы не держат такие нагрузки, при нарушении контакта в переключателе горит плата

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 02.08.2024, 22:11 | Сообщение # 50

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

Да китайские платы не держат такие нагрузки, при нарушении контакта в переключателе горит плата

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Fenix Дата: Понедельник, 12.08.2024, 22:49 | Сообщение # 51

Пользователи

Fenix

Рядовой

  • Сообщений:4
  • Репутация:0±

Доброго времени суток. Есть аналог аккумулятора флекс вольт miura dcb 609. 2 штуки. Проблема была такая, аккумуляторы работали на электроинструменте. Но не заряжались добром. Один зарядился до половины, второй практически не заряжался. Трепонация показала что у одного аккумулятора 3 банки были заряжееы до 4.1. У второго одна банка до 4.1. По остальным банкам разбег был до 0.5 вольта. Разрядил эти банки до общей по больнице. Заряд пошел. Но разбек сохранился. Дальше, imax b6 сбалансировал по отдельности 3 блока банок по 5 шт. Продолжили работать, разряд, заряд. Разбек по банкам вернулся. Но между блоками ( по 5 штук которые) идеально одинаковое напряжение. Внимание вопрос, это норма что по банкам есть разница, а между блоками нет. И если это не норма и все банки должны быть одного напряжения что это значит? Плата работает не правильно? И она под замену?
Anat78 Дата: Понедельник, 12.08.2024, 23:45 | Сообщение # 52

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

Цитата Fenix ()
Но между блоками ( по 5 штук которые) идеально одинаковое напряжение.
если они в параллель соединены то конечно будет идеально одинаковое напряжение smile
Просто банки г вот и разбегаются как хотят


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Fenix Дата: Вторник, 13.08.2024, 00:13 | Сообщение # 53

Пользователи

Fenix

Рядовой

  • Сообщений:4
  • Репутация:0±

Спасибо за ответ) Вообщем ничего не поделаегь, работать как есть? Я правилтно понял?
Anat78 Дата: Вторник, 13.08.2024, 11:16 | Сообщение # 54

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

просто замените элементы на качественные

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Fenix Дата: Вторник, 13.08.2024, 14:15 | Сообщение # 55

Пользователи

Fenix

Рядовой

  • Сообщений:4
  • Репутация:0±

Принял, благодарю)
Fenix Дата: Вторник, 13.08.2024, 14:50 | Сообщение # 56

Пользователи

Fenix

Рядовой

  • Сообщений:4
  • Репутация:0±

У меня был вариант что плата не балансирует просто.
Anat78 Дата: Вторник, 13.08.2024, 17:20 | Сообщение # 57

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

На китайских увы вообще ничего нет

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 03.09.2024, 11:45 | Сообщение # 58

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

Прислали после другого ремонтника- вот так заменили элемент но он все равно сдох китайский:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
009mk Дата: Пятница, 27.09.2024, 20:10 | Сообщение # 59

Пользователи

009mk

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
Прислали после другого ремонтника- вот так заменили элемент но он все равно сдох китайский:
Ого, я так понимаю, его не приварили пластинами, а просто их припаяли? Такие повреждения это при пайке получились видимо.


Сообщение отредактировал 009mk - Пятница, 27.09.2024, 20:11
Anat78 Дата: Пятница, 27.09.2024, 21:43 | Сообщение # 60

Администраторы

Anat78

Майор

  • Сообщений:6970
  • Репутация:57±
Anat78

Да паяли с кислотой - перегрели и все равно все отвалилось smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
