Схема зарядного Bosch AL 2450 DV
Anat78 Дата: Пятница, 26.04.2019, 10:01 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Схема зарядного Bosch AL 2450 DV (AL 15 FC 2498, BOSCH AL15FC2498)

Ток заряда 5А
Подходит для быстрозаряжаемых батарей NiCd/NiMH напряжением 7,2–24 В для аккумуляторных электроинструментов Bosch.







Инструкция Bosch AL 2450 DV : https://www.manualslib.com/product....05.html

UC3842, CNY17, транзистор P9NK60Z, электролит 100uF.
V6: W6NC90 Z CC 0KH (mosfet 900V 25A)
O1 : UC3842B
R  100 Ohms 1%
100µF/35V
Y5P 102k (1000pf/1KV)

Схема:

Доступно только для пользователей





$IMAGE9$

$IMAGE6$

$IMAGE5$


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
serhat86kaya Дата: Понедельник, 07.12.2020, 16:27 | Сообщение # 2

Пользователи

serhat86kaya

Рядовой

  • Сообщений:4
  • Репутация:0±

Hi my friend, Can you write fuse's and Ntc's value please?
Anat78 Дата: Понедельник, 07.12.2020, 16:33 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

fuse 2а
Ntc 10ом 2а


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
serhat86kaya Дата: Понедельник, 07.12.2020, 17:09 | Сообщение # 4

Пользователи

serhat86kaya

Рядовой

  • Сообщений:4
  • Репутация:0±

Thank you very much...Have a nice day
dvu76 Дата: Четверг, 10.03.2022, 09:59 | Сообщение # 5

Пользователи

dvu76

Рядовой

  • Сообщений:17
  • Репутация:0±

Здравствуйте. Подскажите пожалуйста как снизить ток и напряжение этой зарядки под литий. Без установки сс сv платы
Anat78 Дата: Четверг, 10.03.2022, 11:20 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Так же как в зарядном бош 2425 - http://www.78294.ru/forum/10-340-1

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dvu76 Дата: Четверг, 10.03.2022, 11:33 | Сообщение # 7

Пользователи

dvu76

Рядовой

  • Сообщений:17
  • Репутация:0±

Спасибо большое.

Добавлено (10.03.2022, 17:01)
---------------------------------------------
К сожалению так же как на 2425 не получилось. Зарядка напряжение хх снижает, но при этом мигает красный светодиод. Попробовал стабилитрон на 30 вольт - тоже самое
Может есть какие то варианты?


Сообщение отредактировал dvu76 - Четверг, 10.03.2022, 19:11
iqfuturo Дата: Пятница, 15.07.2022, 12:21 | Сообщение # 8

Пользователи

iqfuturo

Рядовой

  • Сообщений:6
  • Репутация:0±

Добрый всем день.
Подскажите пожалуйста что нужно перепаять?
Bosch AL 2450 DV (7.2 - 24V) 5A, нужно на выходе:
Напряжение: 16.8V
Ток: 1.5А
*************************************
Будет заряжать:
BMS: 4S 16.8V 100A
Аккумулятор: 18650 LG HE4 2500 mAh, 20A - 4 ШТ.
iqfuturo Дата: Суббота, 16.07.2022, 21:23 | Сообщение # 9

Пользователи

iqfuturo

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
фото платы?

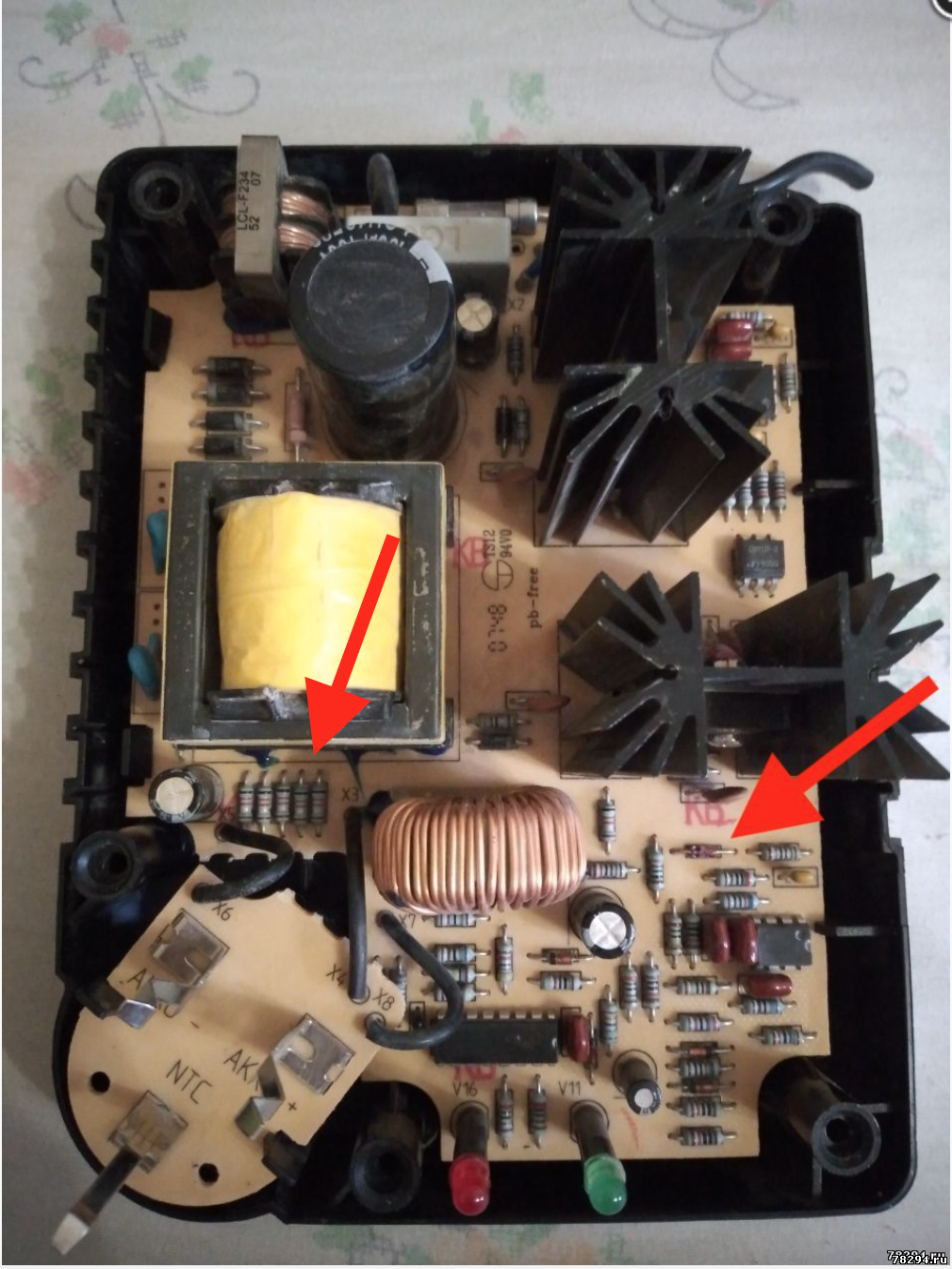

ФОТО ПЛАТЫ  - Bosch AL 2450 DV

1. Треснул сбоку Стабилитрон 36V - Подскажите полную маркировку хочу заменить?
2. Для переделки с (7.2 - 24V) 5A  на 16.8V и 1.5А - Подскажите что нужно заменить?
Заранее благодарю за помощь.




Сообщение отредактировал iqfuturo - Суббота, 16.07.2022, 22:08
Anat78 Дата: Понедельник, 18.07.2022, 09:56 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Заменить лопнувший стабилитрон на стабилитрон на 16 вольт,
оставить только 2 резистора из 5 в токовом шунте чтобы получить ток заряда 2а


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
iqfuturo Дата: Понедельник, 18.07.2022, 16:32 | Сообщение # 11

Пользователи

iqfuturo

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
оставить только 2 резистора из 5 в токовом шунте чтобы получить ток заряда 2а

Резисторы я правильно понял тут нужно убрать?


Сообщение отредактировал iqfuturo - Понедельник, 18.07.2022, 16:33
