Форум » Электроинструмент » Переделка зарядных устройств из Америки на 220 вольт и ремонт » Зарядные Bosch (Бош) » Схема зарядное устройство Bosch AL 2425 DV
Схема зарядное устройство Bosch AL 2425 DV
Anat78 Дата: Пятница, 19.04.2019, 11:19 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:2505
  • Репутация:12±
Anat78

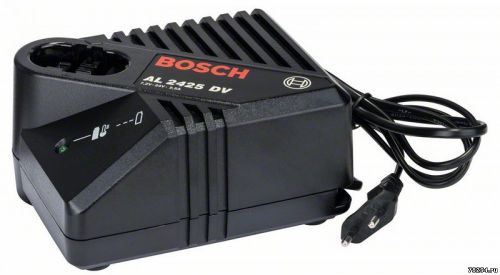

Схема зарядное устройство BOSCH AL2425DV (2 607 224 426)

Используется для заряда никель кадмиевых и металлогидридных акб бош 7,2-24вольт (можно заряжать литиевые аккумуляторы если в батарее стоит контроллер заряда)
ток заряда 2,5А
Мощность потребления 90ватт

Инструкция: https://www.bosch-do-it.de/media....df..pdf









R20 = 1690 Ом
V10 - 1N4148
R3 - 180ком
R1 это термистор NTC 15D-7 15ом

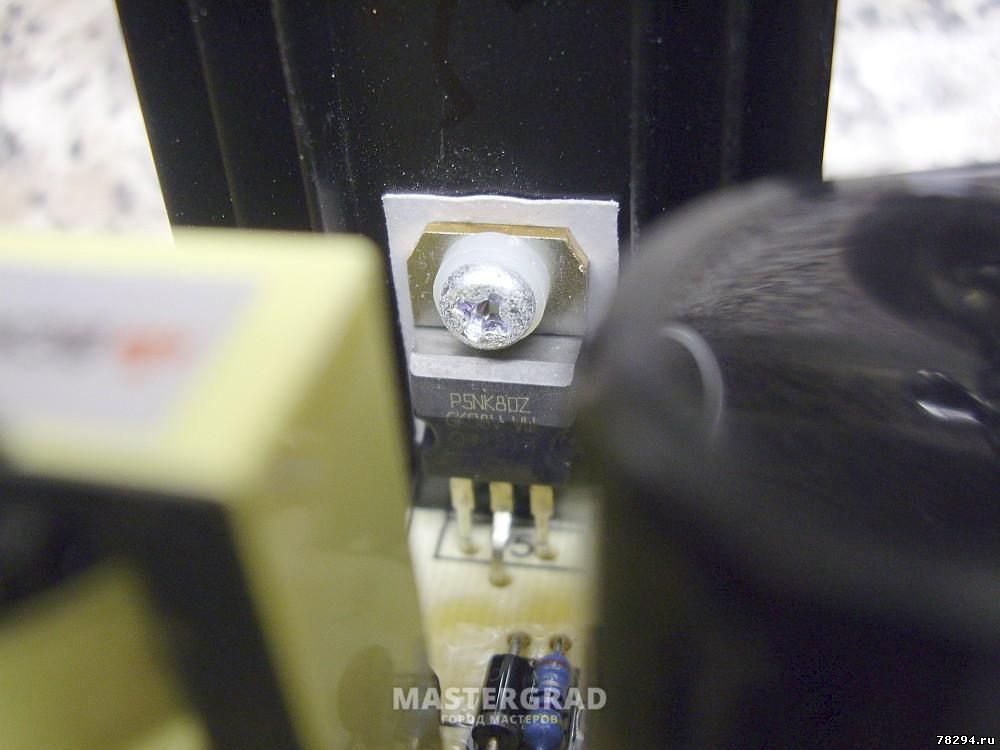

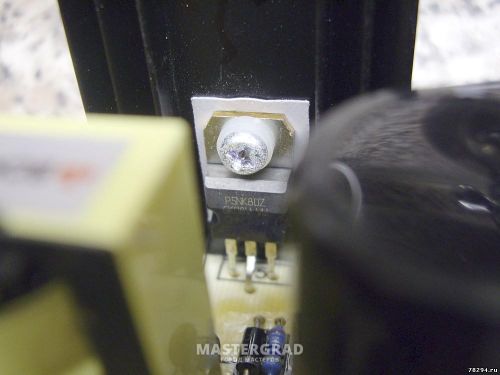

V5 - STP5NK80Z

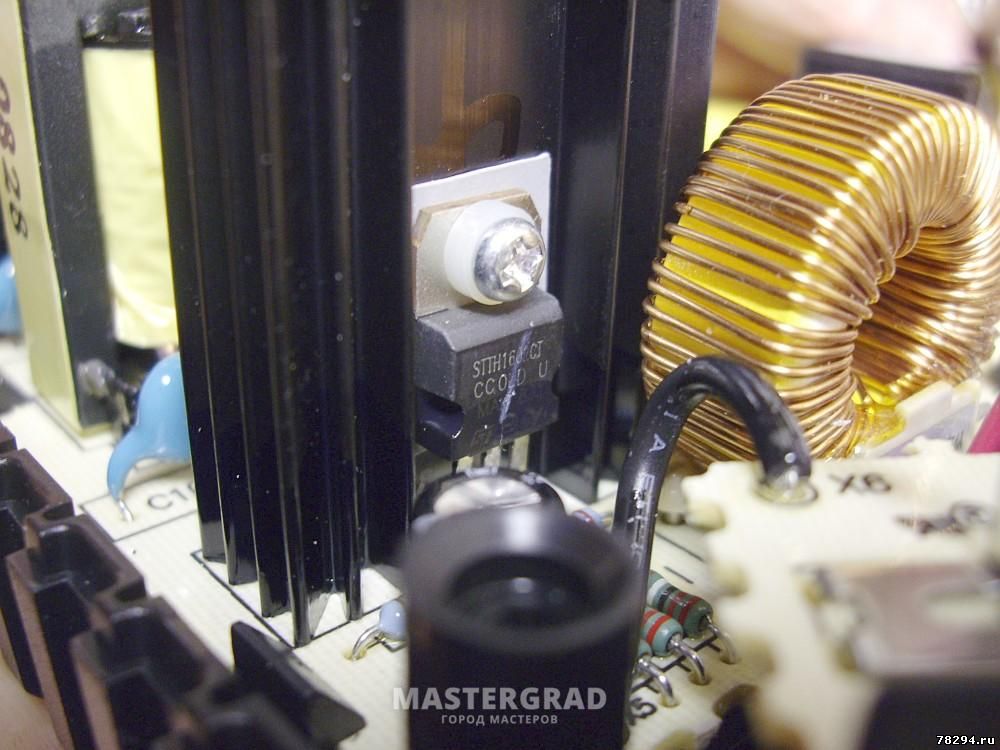

V7 - STTH2003CT

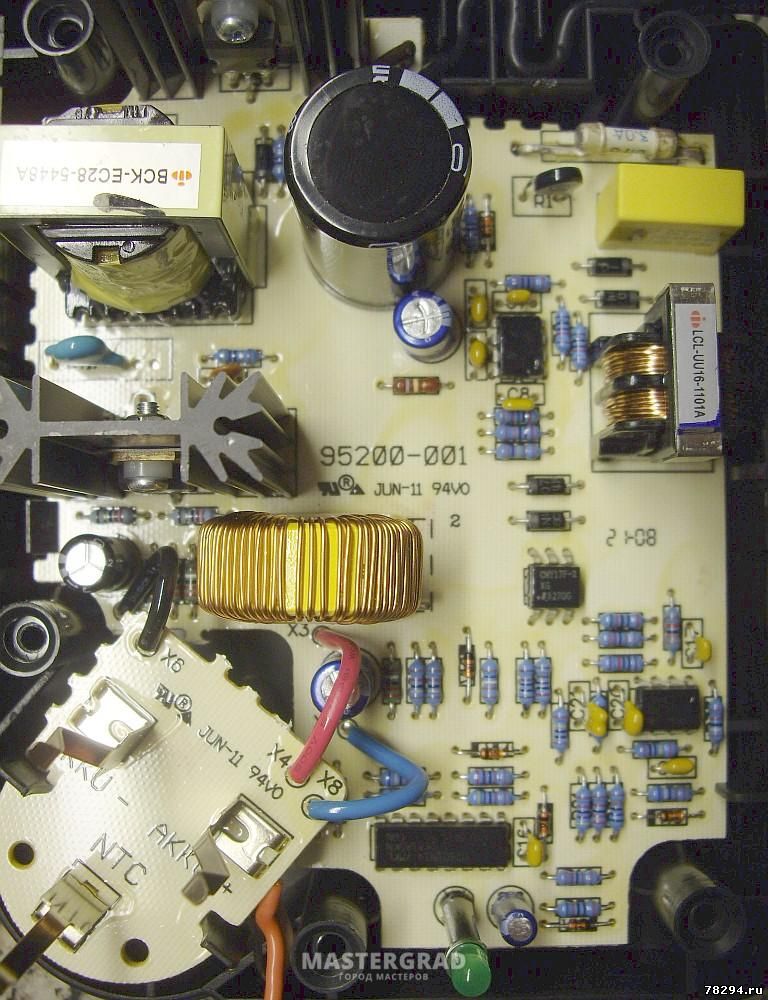

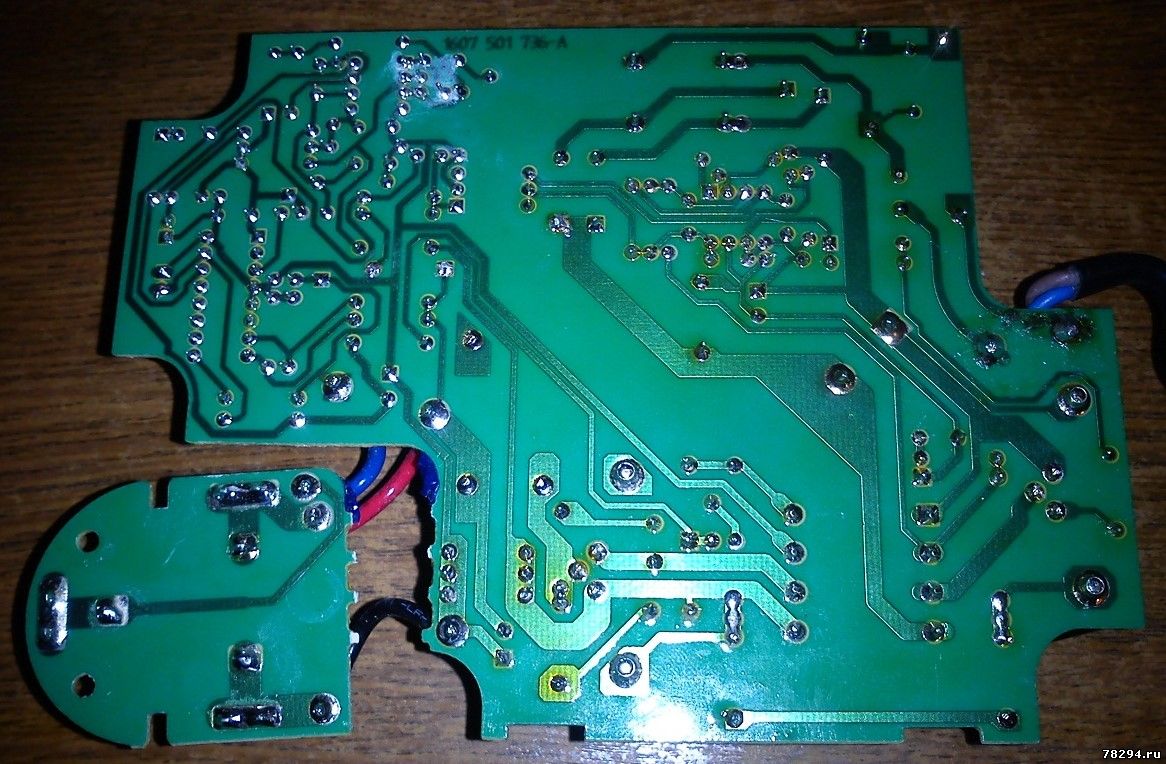

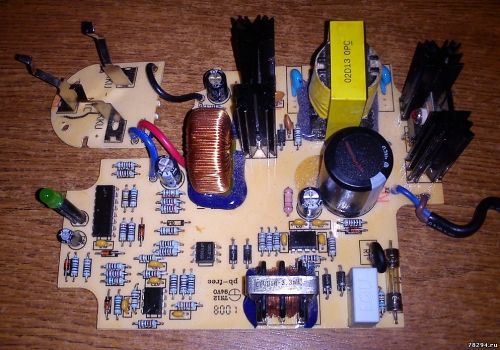

Схема и плата Bosch AL 2425 DV:

Доступно только для пользователей

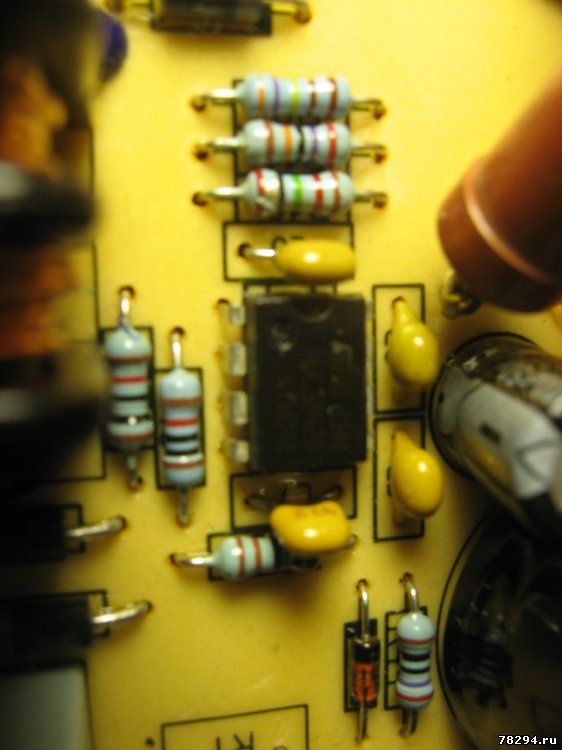

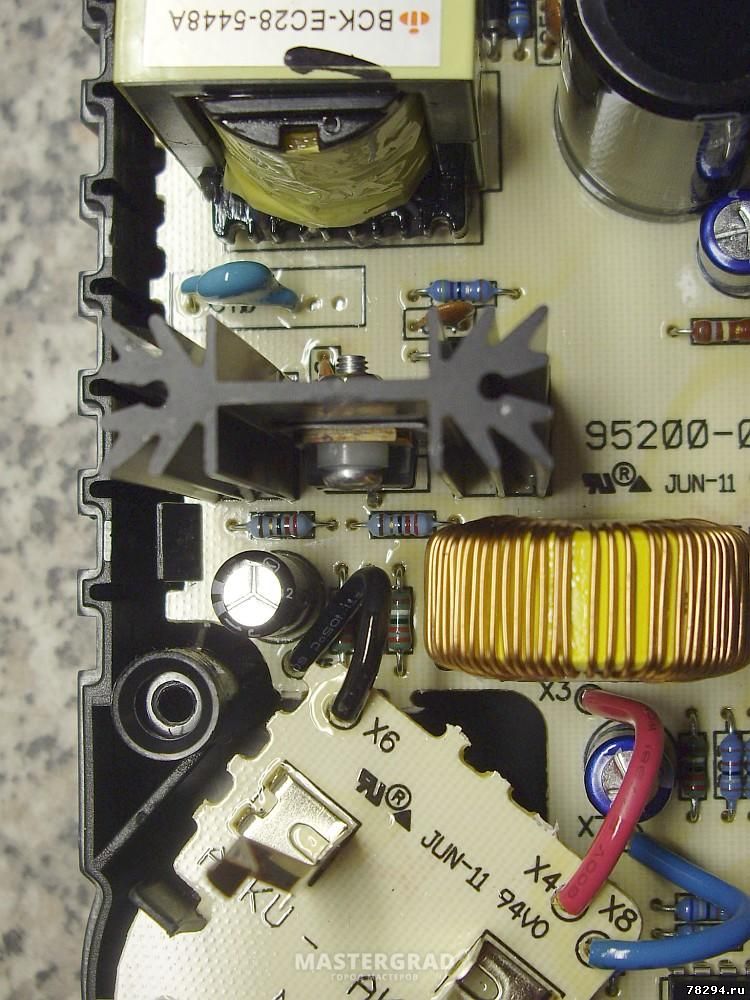

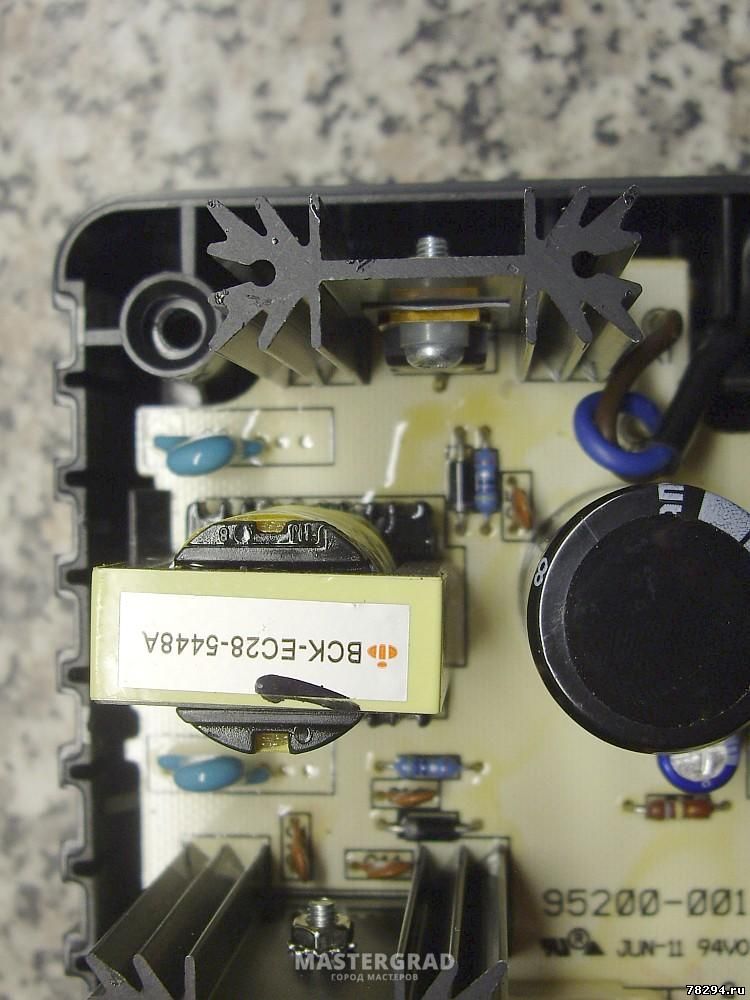

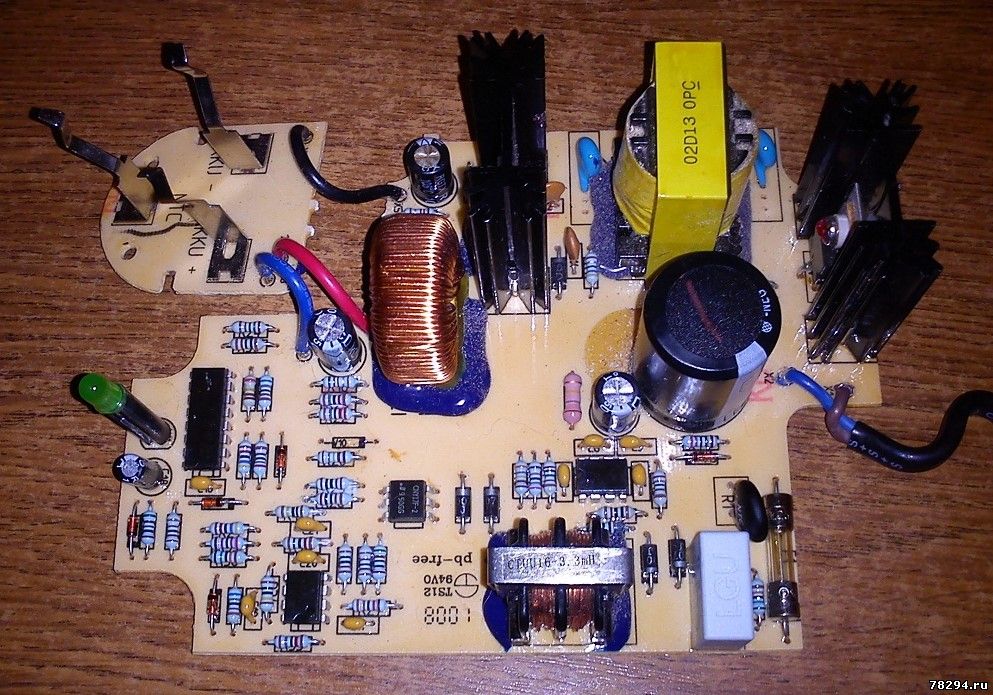

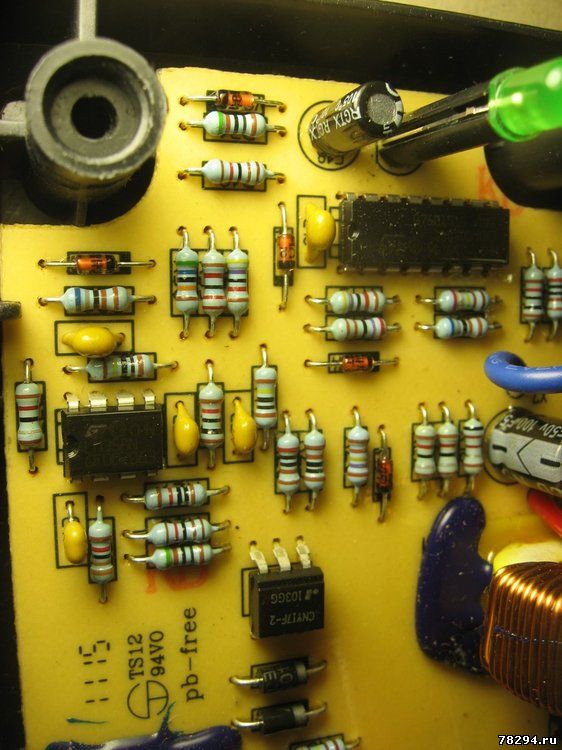

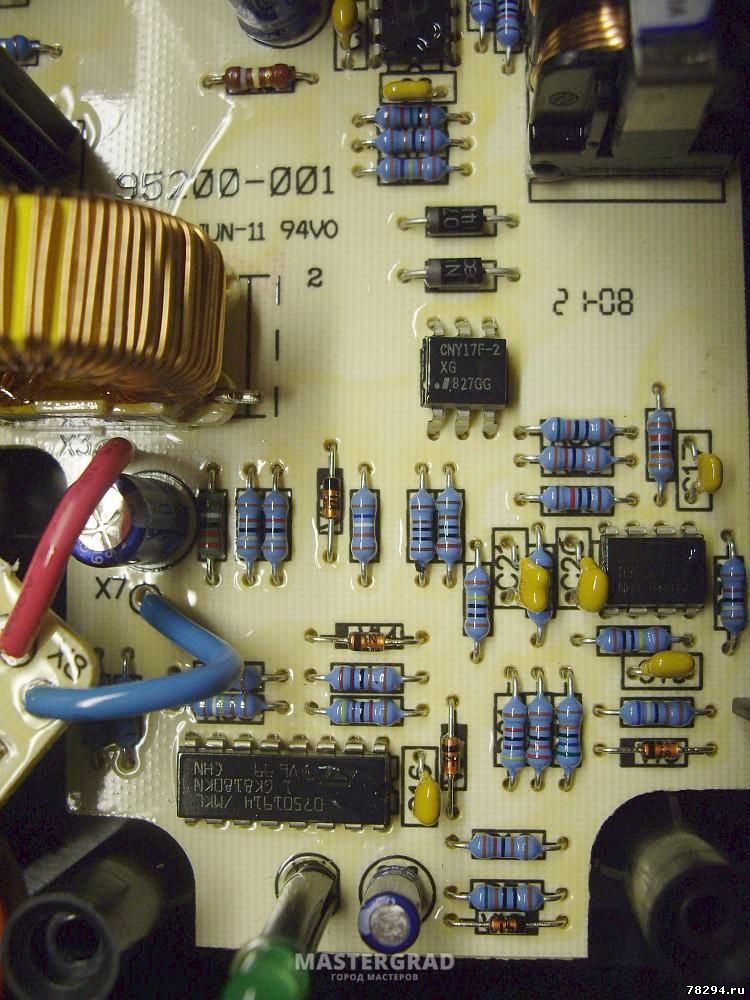

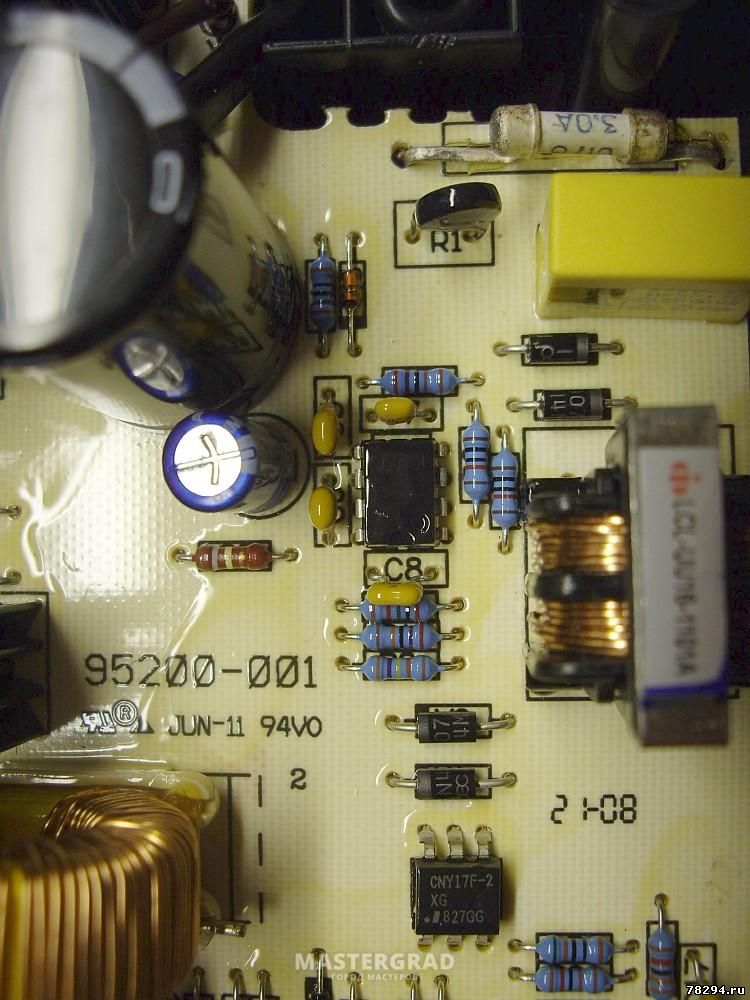

Еще фото платы:









https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 19.04.2019, 11:57 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:2505
  • Репутация:12±
Anat78

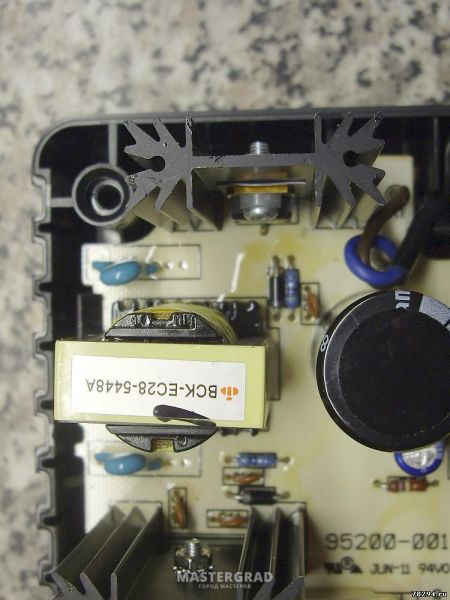

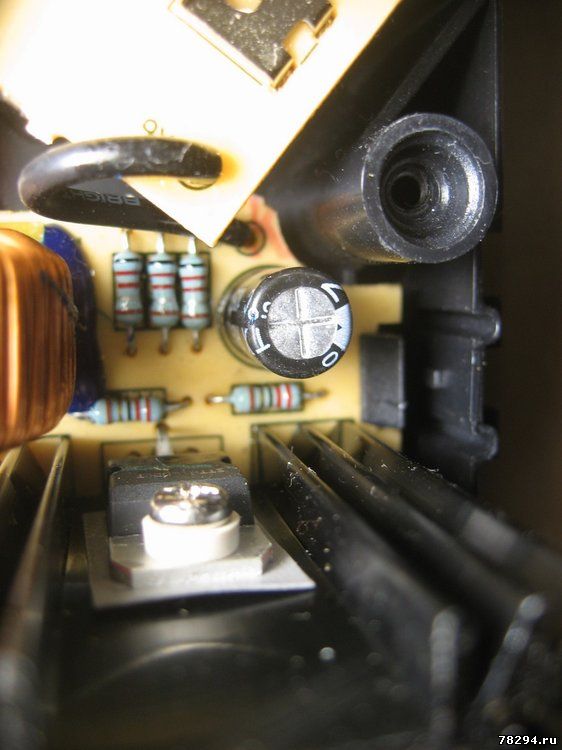

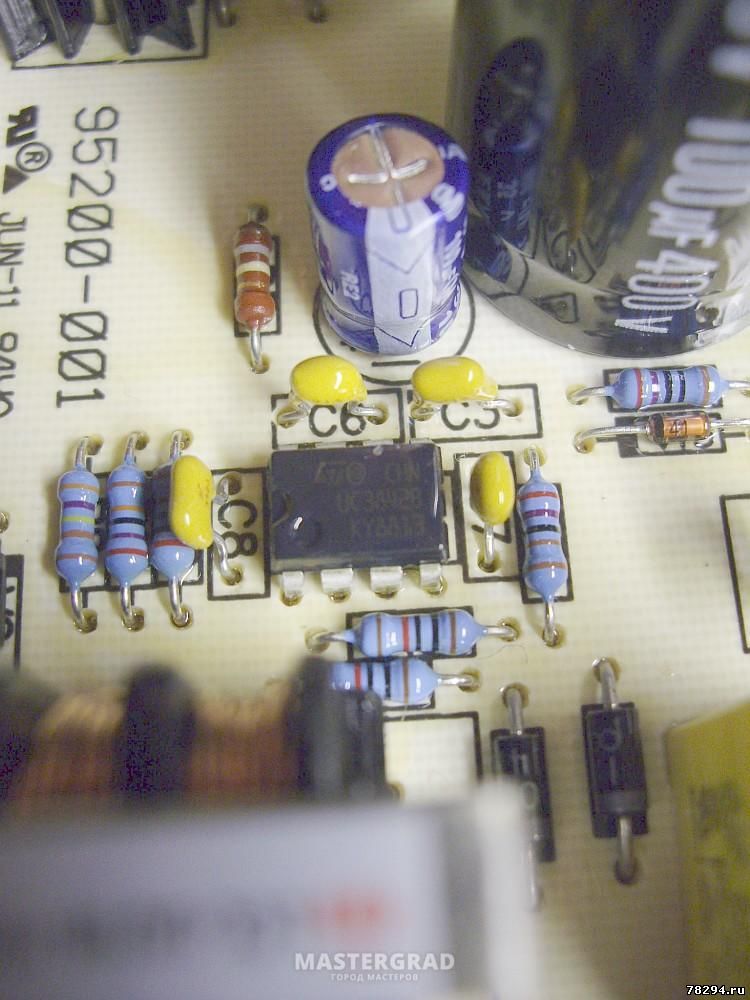

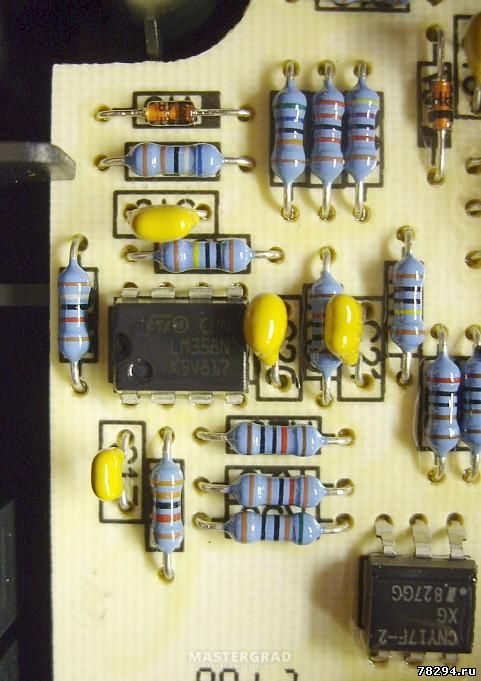

Еще фото:

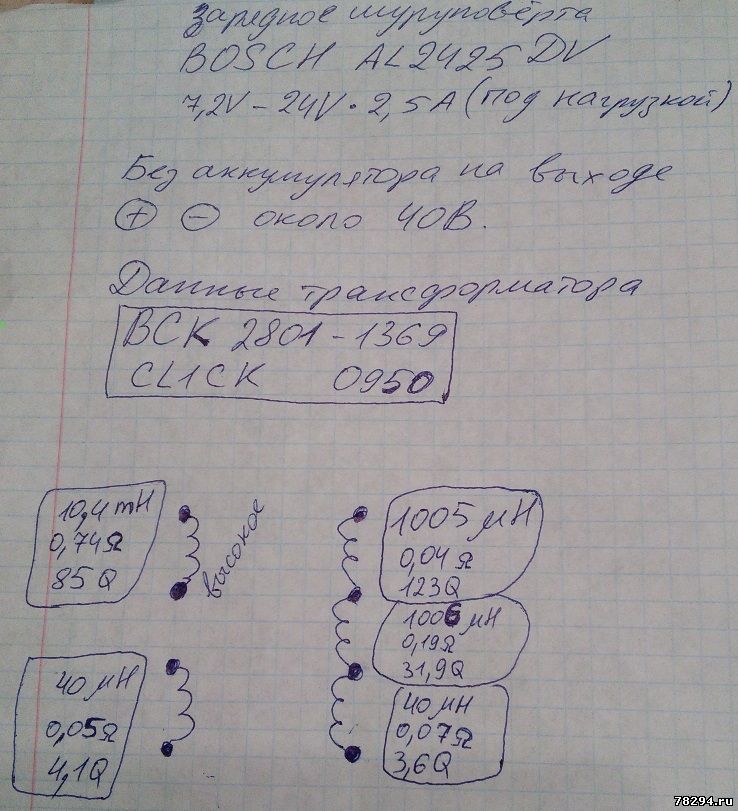

индуктивность катушек импульсного трансформатора



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
emake Дата: Понедельник, 03.02.2020, 14:49 | Сообщение # 3

Пользователи

emake

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте.
У меня такое-же зарядное устройство. Когда разобрал, поменял два выпрямительных диода и предохранитель. Но на выводах устройства напряжение стало 40 вольт... когда подключаю батарею, то диод мигает както странно, с затуханием. я подключил устройство через лампу накаливания и лампа накаливания мигет ярко (40 ватт) в момент , когда диод гаснет. может еще что-то поменять надо, подскажите.


Сообщение отредактировал emake - Понедельник, 03.02.2020, 14:58
patisy4 Дата: Пятница, 14.02.2020, 16:13 | Сообщение # 4

Пользователи

patisy4

Рядовой

  • Сообщений:58
  • Репутация:2±

Зарядка хорошо работает с БМС.
Если версия на 40 ампер постоит долго в зарядке, может возникнуть глюк, что после снятия с зарядки плата не заработает, надо подождать минут 5, потом все восстановится. Был вот такой глюк. Конкретно с этой платой и этой зарядкой.
ordoth Дата: Среда, 15.04.2020, 22:20 | Сообщение # 5

Пользователи

ordoth

Рядовой

  • Сообщений:4
  • Репутация:0±

Подскажите, есть шурик GSR 14,4,V с зарядкой AL2425 DV. 10 лет отработали батареи но подустали, хочу перевести на литий. Надо ли переделывать зарядку? Или будет и эта заряжать через плату BMS 4s 40A.И посмотрел ее ТТХ- она быстрая:2,5А, аккумы заказал на 3000 мА, 30А - пойдет?, или ограничивать ток заряда (А) как рекомендуют в 1-1,5 А?
Anat78 Дата: Среда, 15.04.2020, 22:57 | Сообщение # 6

Администраторы

Anat78

Лейтенант

  • Сообщений:2505
  • Репутация:12±
Anat78

Если покупаете оригинальные сони 3ач 30А, то они допускают ток заряда до 5а без охлаждения и 10 с охлаждением, так что уменьшать ток не надо

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ordoth Дата: Четверг, 23.04.2020, 02:16 | Сообщение # 7

Пользователи

ordoth

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
Если покупаете оригинальные сони 3ач 30А, то они допускают ток заряда до 5а без охлаждения и 10 с охлаждением, так что уменьшать ток не надо

Нет будут вот такие : Liitokala 30Q 18650 3000mah,30A
http://ali.pub/4ok9l7
Подскажите пожалуйста- еще такой вопрос, заказал для переделки зарядки(у меня их 2, одна досталась так) вот такую плату XL4015 E1
http://ali.pub/4ok9m6 , но по ТТХ на вход U max~ 35В, а зарядка на холостом выдает ~39-41 В, под нагрузкой падает до 15В . Как думаете, будет нормально работать- если с контактов зарядки подать напряжение на прием XL4015. Или может подскажете как можно снизить ток холостой на контактах до 35-30, а лучше до 25-20 В?
Anat78 Дата: Четверг, 23.04.2020, 03:23 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:2505
  • Репутация:12±
Anat78

плохо что не оригиналы, эти только 15ампер максимум дают, а заряжать максимум можно без охлаждения 2а
чтобы понизить выходное напряжение на хх надо заменить стабилитрон с 36вольт на 25 вольтовый просто



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 01.05.2020, 16:54 | Сообщение # 9

Администраторы

Anat78

Лейтенант

  • Сообщений:2505
  • Репутация:12±
Anat78

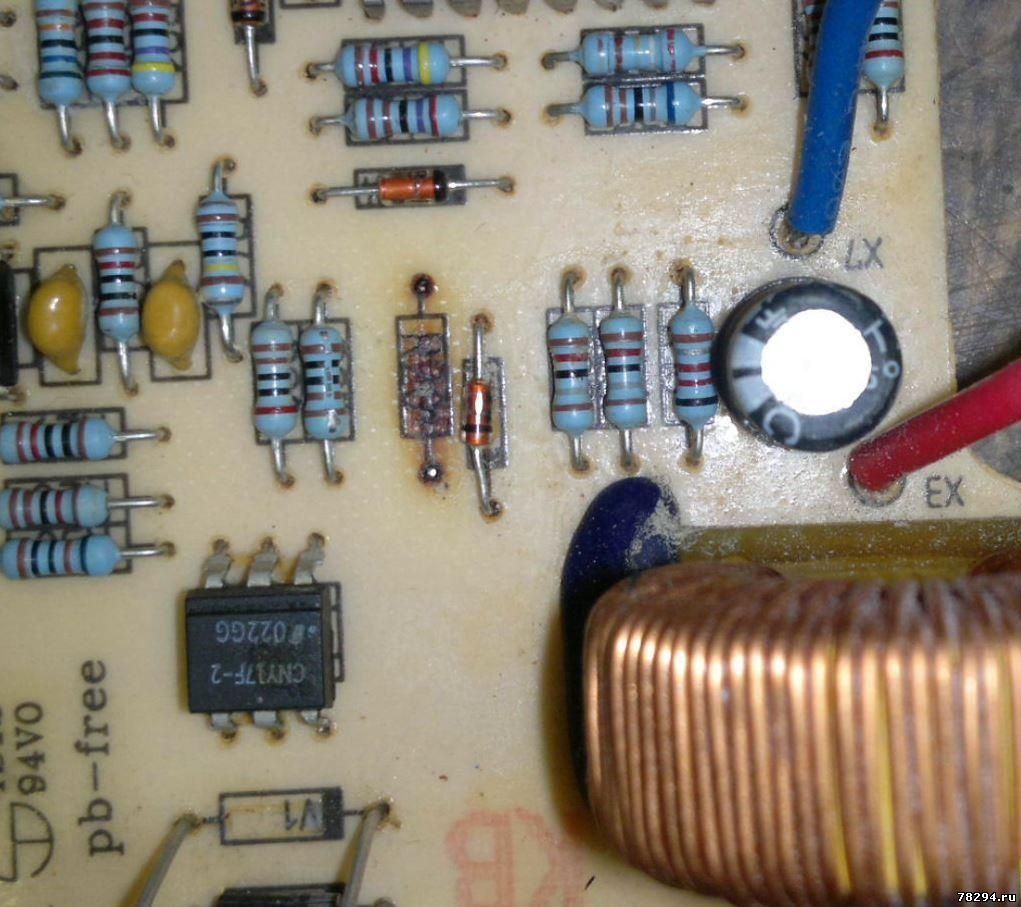

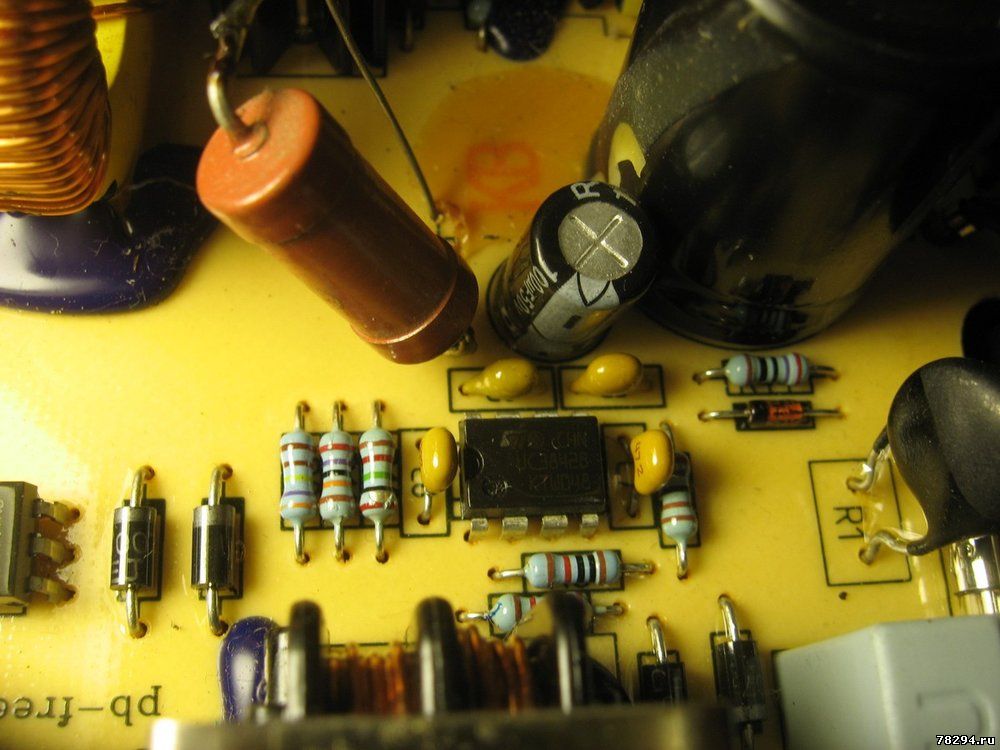

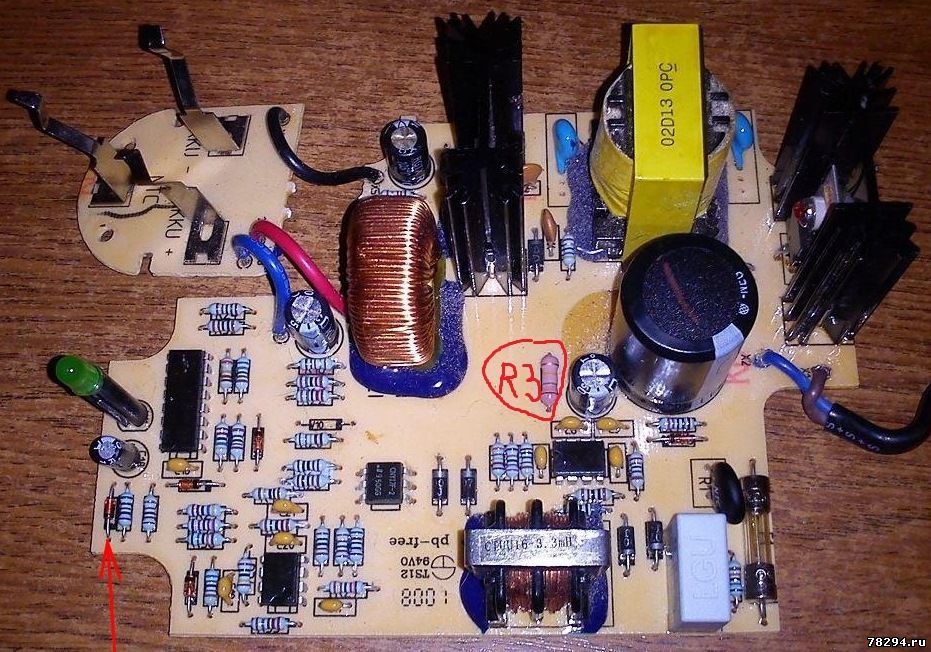

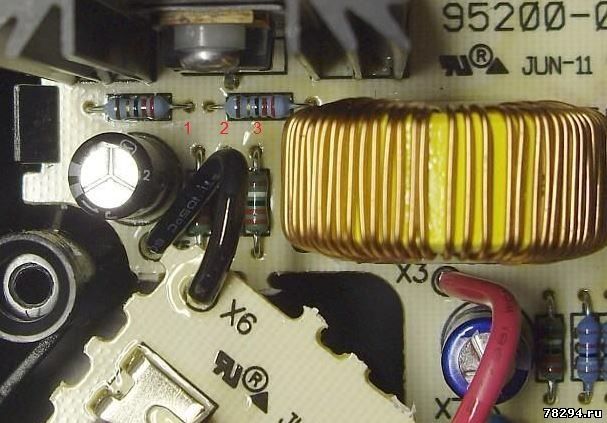

Еще по деталям в зарядном, уточню положение
Диод 1N4148
R3=180ком



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ordoth Дата: Воскресенье, 03.05.2020, 15:42 | Сообщение # 10

Пользователи

ordoth

Рядовой

  • Сообщений:4
  • Репутация:0±

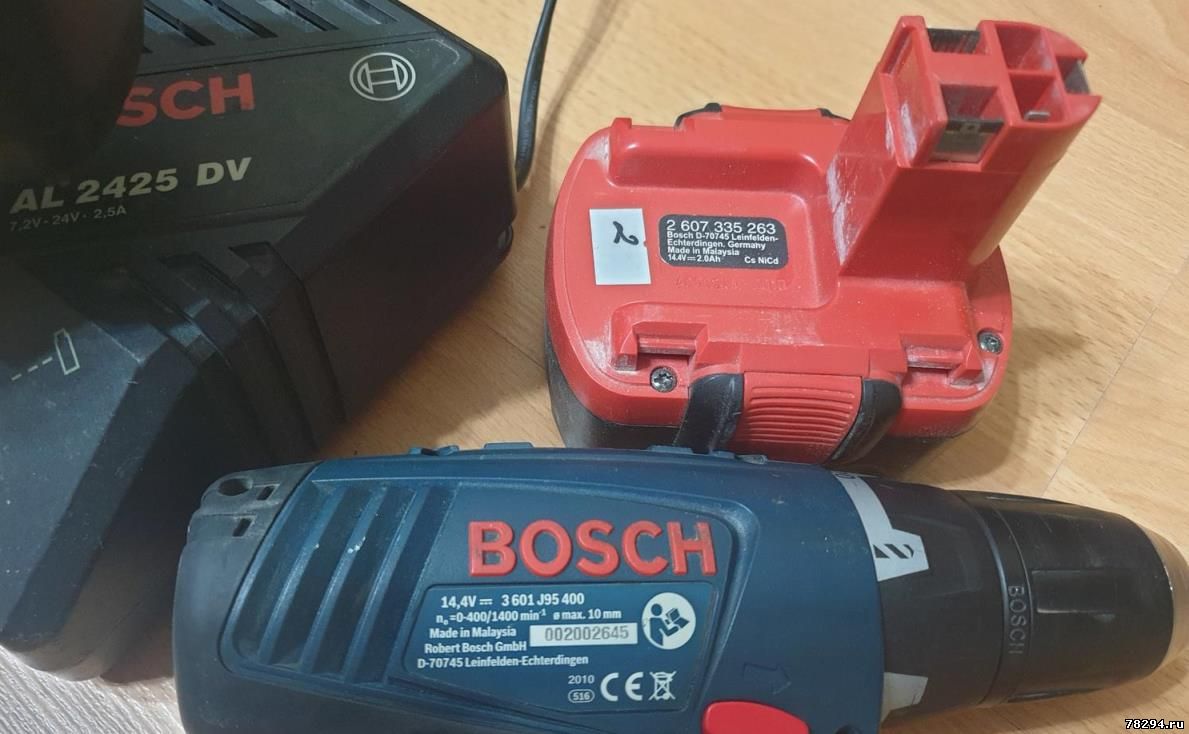

В 2010 году был купленн GSR 14,4 v, 2 A/ч, на те временна 200$- супер шур



Прошло 10 лет, и даже при правильной эксплуатации аккумов они потеряли емкость. Один стал 1,4, второй 1,1-
маловато- решил перевести на литий.

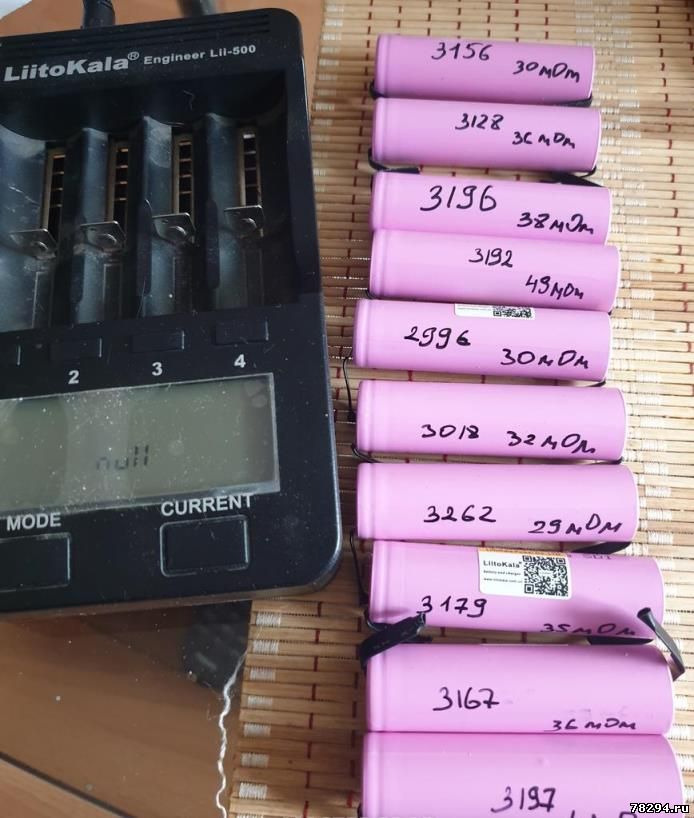

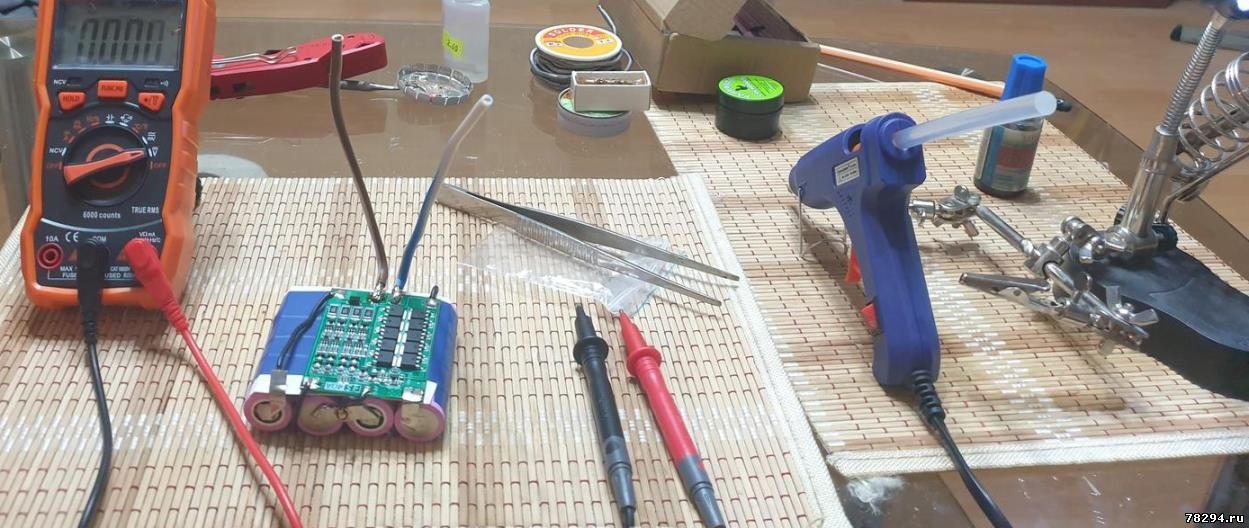

Аккумы
http://ali.pub/4pk9bg

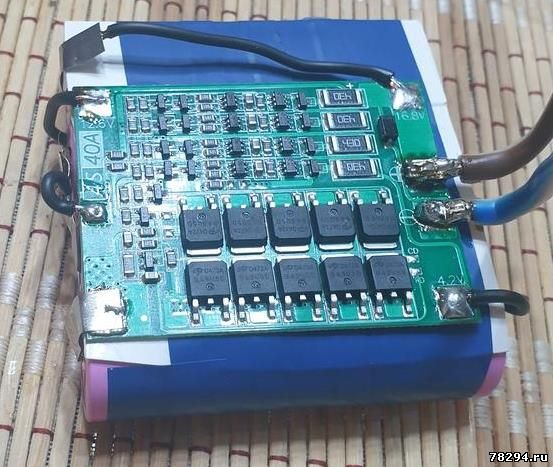

BMS
http://ali.pub/4pk9w9

Осталось дело за малым, как паять, соединять и т.п- инструкций куча в Ютубе.

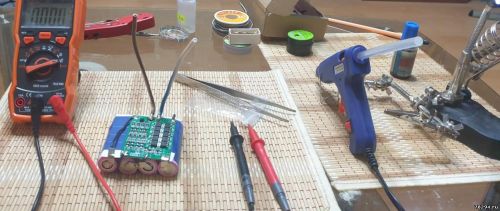

После сборки ячейки разряд проверил лампочкой габарита авто "21w" в разрыве амперметр, I нач=1,72A, I кон=1,4А, время разряда ~2 часа. Что
приблизительно подтвердило заявленную емкость в 3000 А.
Очень много перечитал инфы по зарядке, переделывать или нет! Колхозить гнезда под ноутбучные и др. зарядки не хотел, хотел оставить все как есть. Заказал 4015ХL,но в итоге после тестов родной зарядки увидел что: Iconst=2,48-2,5А, Uнач=13,5В и растет постепенно до Uкон=16,9В.
Для лития контроллер постепенно снижает силу тока до 0.1С и останавливает заряд, в моем случае заряд идет постоянно, но по достижению Umax=4,3В на одной из банок, BMS просто отключает зарядку- в итоге что получилось, алгоритм зарядки не совсем тот (CC/CV), но вреда банкам нет. BMS не дает рязрядит ниже 2,5В на ячейку(можно крутить до "упора") и рубит перезаряд на U=4,3В.Больше всего боялся, что 2,5А -зарядки много для этих банок, будут перегреваться. Как показали замеры t=36-38C, что вполне норма. BMS я брал с балансиром и 40А. Все работает отлично,при резком старте не уходит в защиту, рукой не остановить, 10 мм по дереву сверлит, золотой саморез 150 в брус вгоняет и еще на длину биты вглубь. Итог: За ~10$ получаем аккум на 3Ач, который можно заряжать родной зарядкой без ущерба и аккумам и зарядке- при условии что стоит BMS. Который легче и не имеет памяти. Итого 12 аккумов и 3 балансира=30$ и 3 аккума- со временем запяда 1 ч 15 минут до 16,2 В. И я специально не делал 4s2p на 6 Ач. Вес для меня критичен, аккумы у меня были 3 штуки зарядок 2 шт.
Пока крутишь двумя , 1 точно успеет зарядится, а вес аккума снизился ~200гр, был 550 стал 330

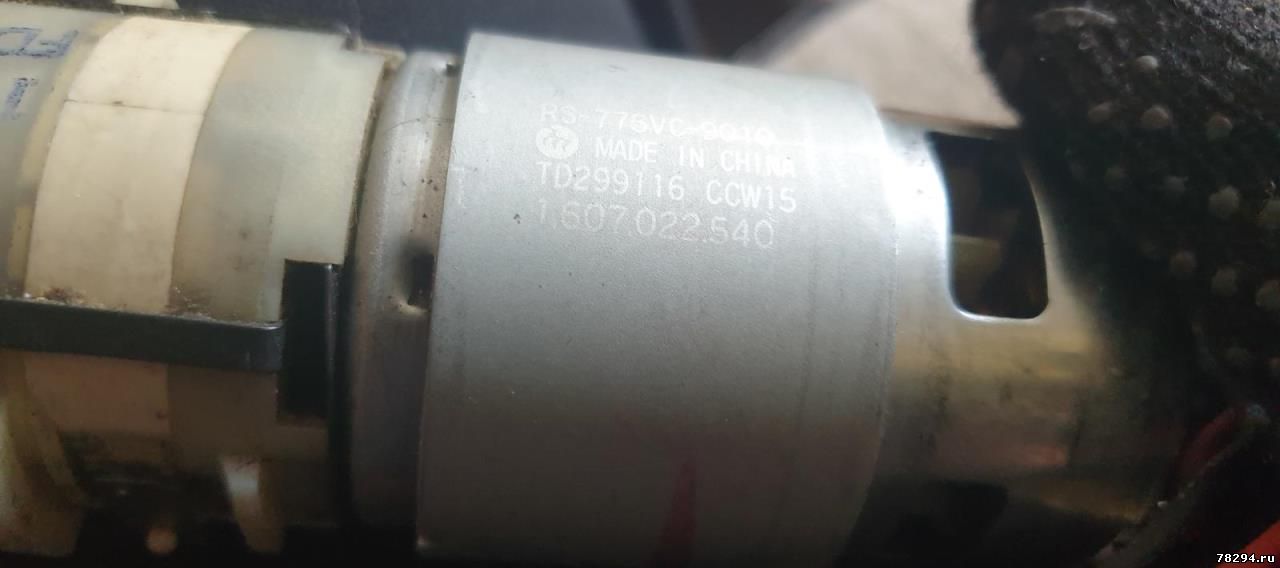

PS: Хотел поменять щетки и думал в этом шуре стоит RS-550. Но как же я был удивлен увидев RS-775- без ущерба может работать и от 18 В, только
кнопку другую поставить и то думаю и эта сдюжит, двигло очень мощное.
Если кто знает- какие сейчас двигатели в литиевых 14 В шурах Бош?



Сообщение отредактировал ordoth - Воскресенье, 03.05.2020, 15:43
Anat78 Дата: Воскресенье, 03.05.2020, 16:35 | Сообщение # 11

Администраторы

Anat78

Лейтенант

  • Сообщений:2505
  • Репутация:12±
Anat78

18650 у вас слаботочные, шур не будет развивать полную мощность а сами элементы 18650 от перегруза быстро выйдут из строя
Надо было делать именно 4s2p

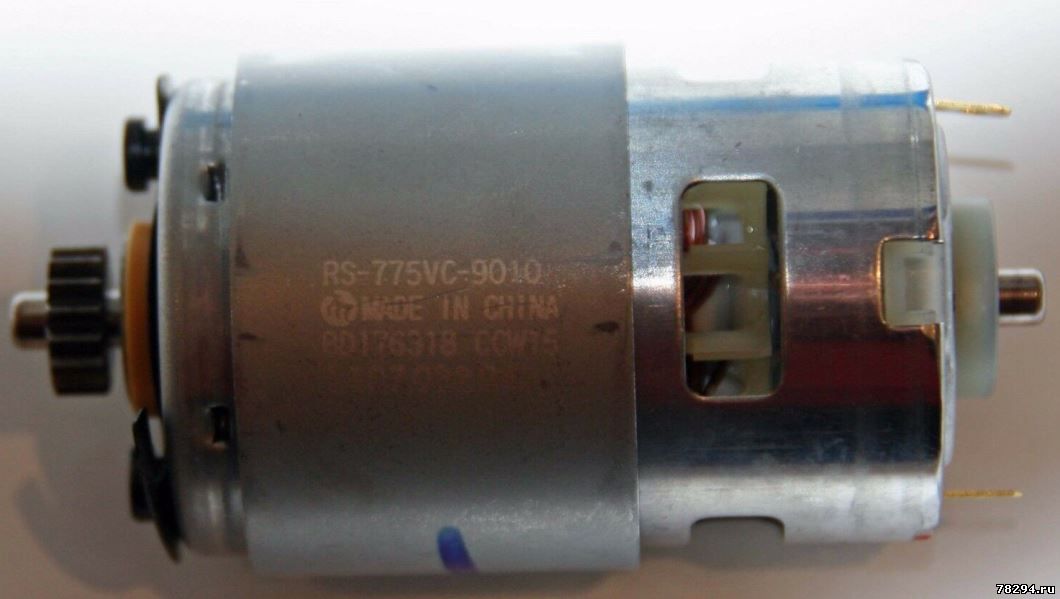

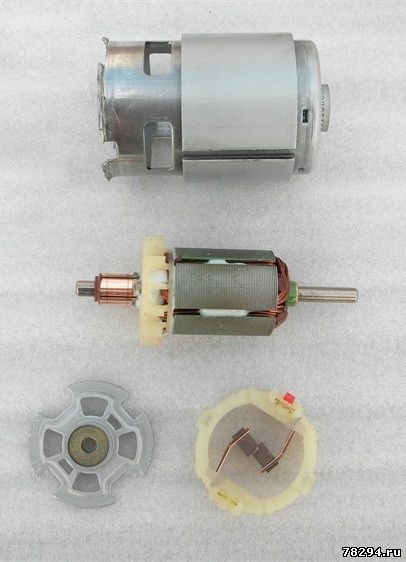

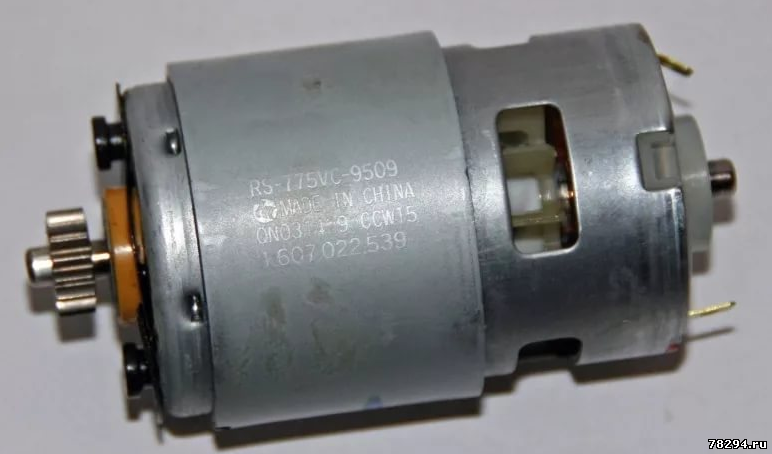

В вашем шуруповерте BOSCH GSR 14,4 V стоит двигатель 2609199127 Мабучи RS-775VC-9010 на 14 вольт
в 18 вольтовых ставят именно двигатель на 18 вольт rs-775vc-9012
в 12 вольтовых ставят на 12 вольт rs-775vc-9509



В таком же литиевом BOSCH GSR 14,4 V-LI ставят ради экономии 12 вольтовый двигатель Bosch 2607022833 как на BOSCH GSR 12 V



Что интересно в BOSCH GSR 14,4-2-LI (ТИП 3601JB7400) и BOSCH GSR 18-2-LI (ТИП 3601JB7300) стоит один и тот же двигатель 2609199591 - johnson hc683lg на 14,4 вольт

Щетки меняются в Мабучи RS-775VC-9010 вместе с двигателем потому что все равно втулки умрут раньше smile



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ordoth Дата: Вторник, 05.05.2020, 20:36 | Сообщение # 12

Пользователи

ordoth

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
18650 у вас слаботочные, шур не будет развивать полную мощность а сами элементы 18650 от перегруза быстро выйдут из строя
Надо было делать именно 4s2p

Хотел- но как не пытался вкорячить 8 ячеек - ни как, может вы подскажете как в такую коробку 8 втиснуть. Я уже думал поискать кого с 3D принтером. Но шкурка выделки не стоит, проше и вправду оригиналтеые аккумы взять с честными 20 А. Мне и 3 А батареии хватает, а 6 уже тяжелее да и не зачем.
Anat78 Дата: Вторник, 05.05.2020, 23:22 | Сообщение # 13

Администраторы

Anat78

Лейтенант

  • Сообщений:2505
  • Репутация:12±
Anat78

Цитата ordoth ()
вкорячить 8 ячеек - ни как, может вы подскажете как в такую коробку 8 втиснуть.
Просто срезаются 2 передние стойки в корпусе


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
