Зарядное устройство Bosch GAL 12V-40 схема
Anat78 Дата: Понедельник, 08.04.2019, 13:32 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

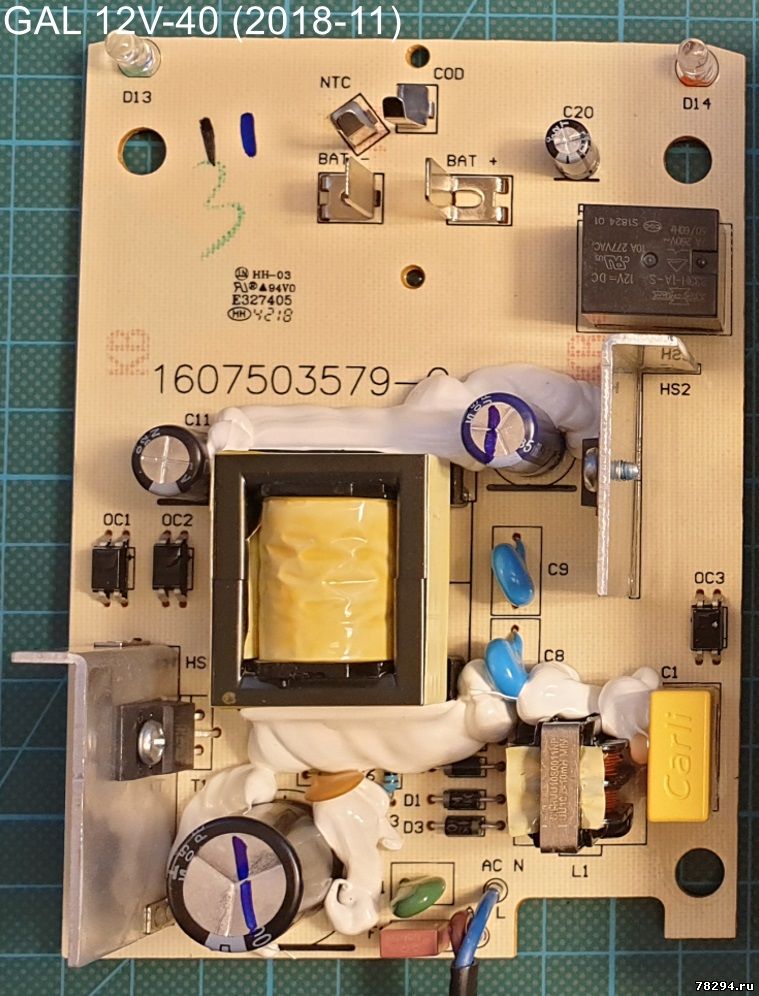

Зарядное устройство Bosch GAL 12V-40 схема

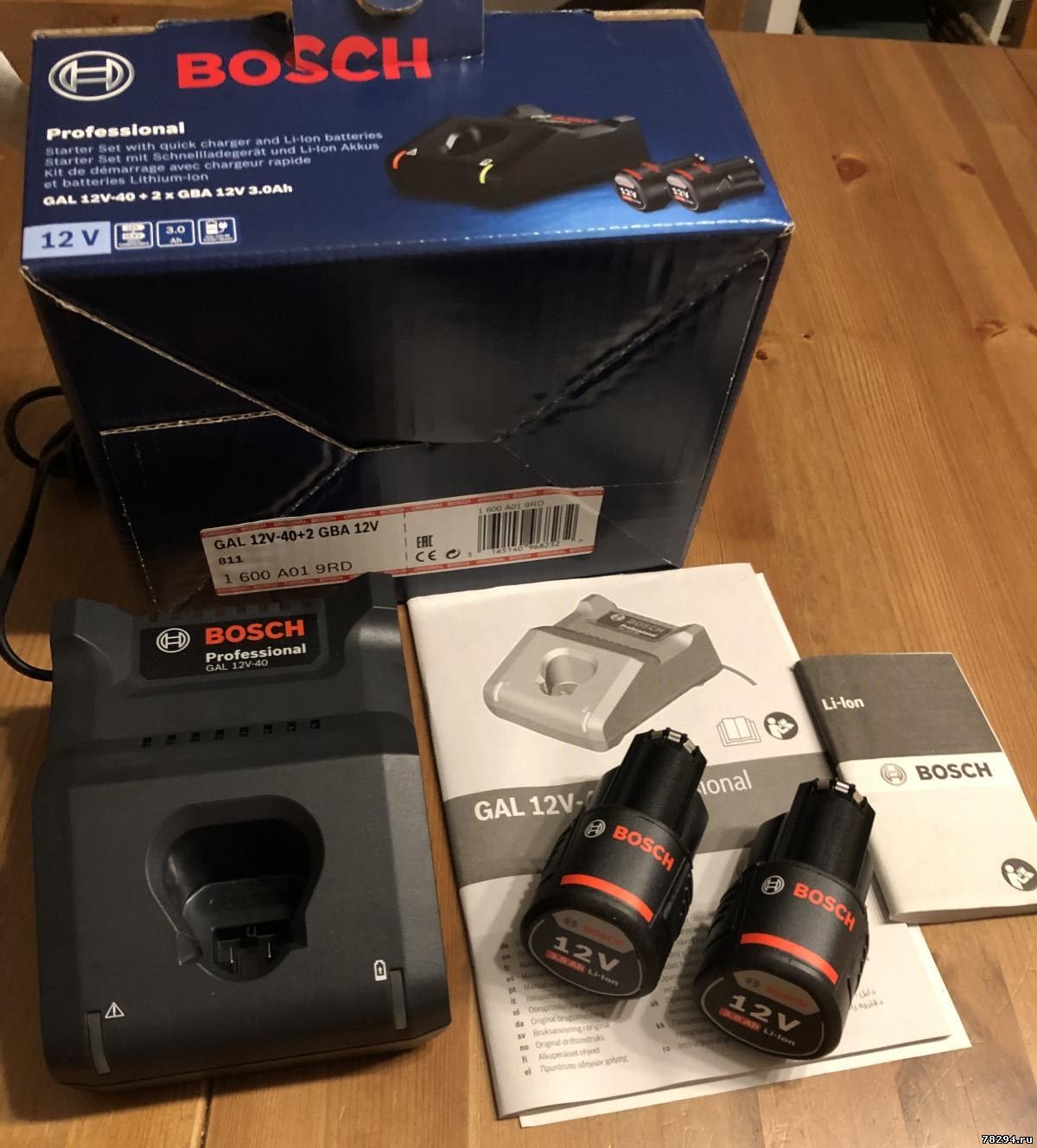

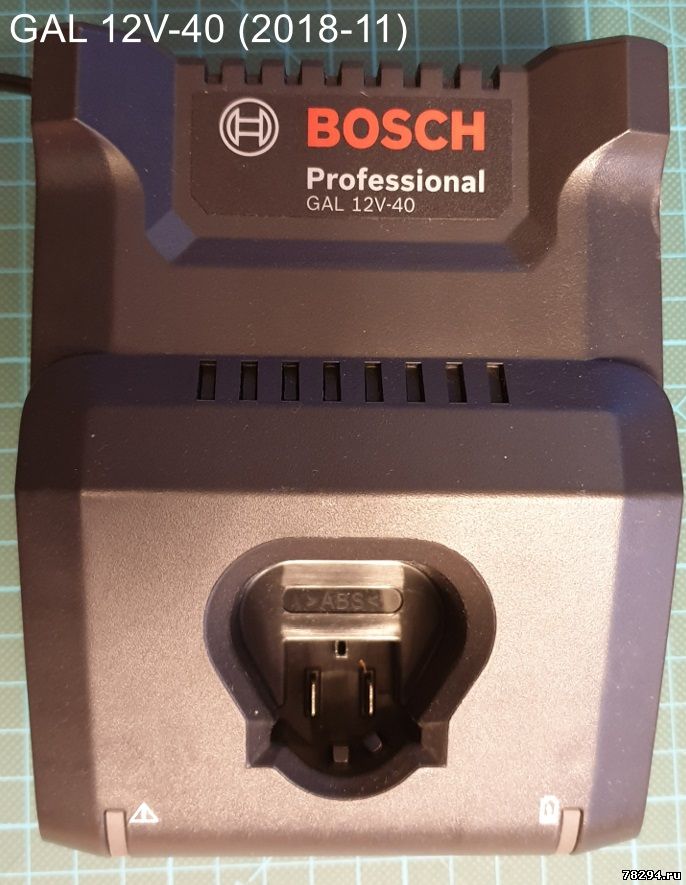

Устройство зарядное Li-Ion GAL 12V-40 Bosch 1600A019R3 предназначено для аккумуляторов Bosch Professional Flexible Power System напряжением 10.8
В и 12 В.
Ток заряда 4А
Потребляемая мощность 60ватт

Инструкция Bosch GAL 12V-40: https://ekb.vseinstrumenti.ru/instruc....931.pdf















Ток заряда аккумулятора 4а и это очень много для батарей 1,5 и 2 ач, поэтому ток заряда можно уменьшить в этом зарядном очень легко

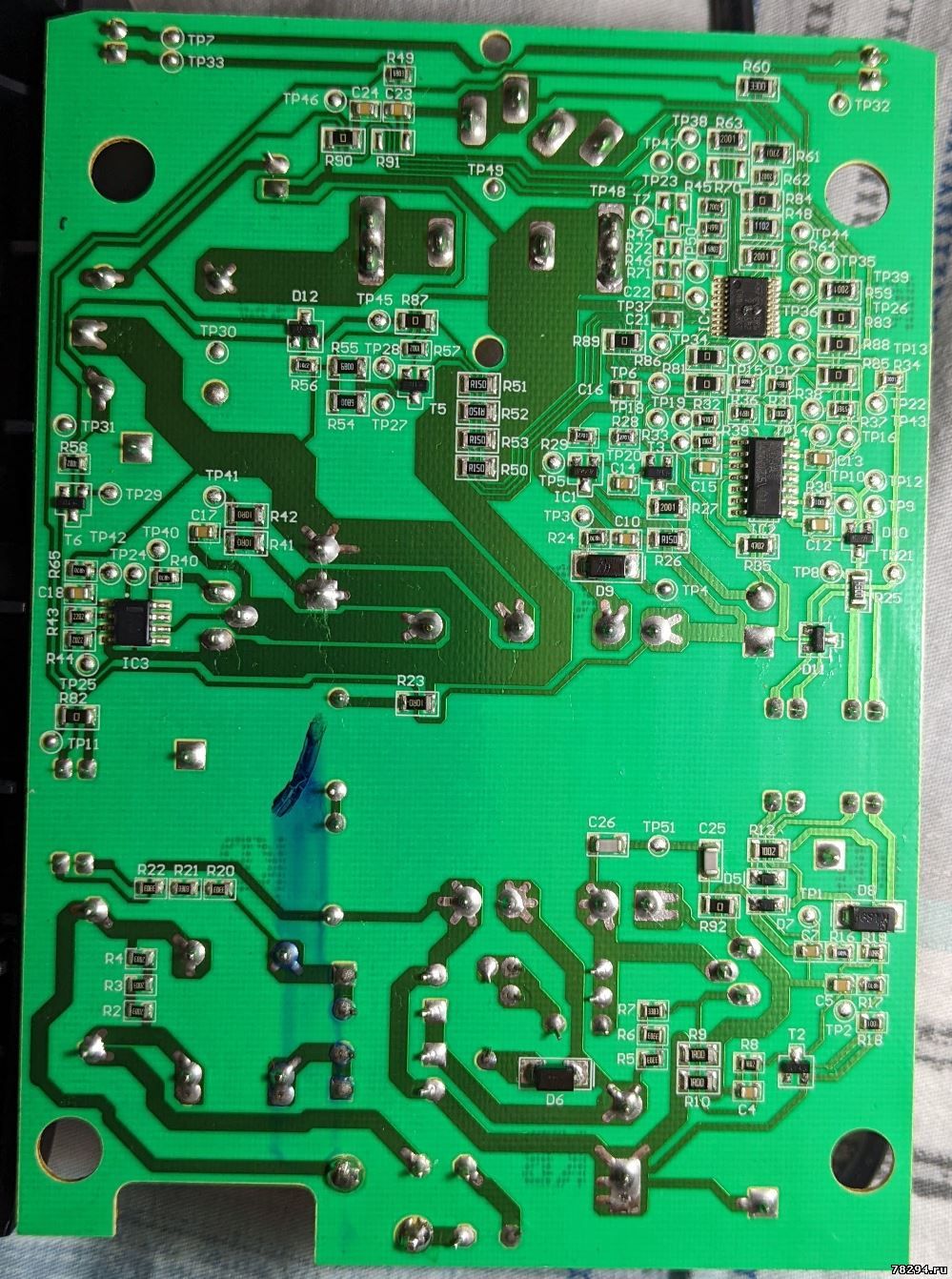

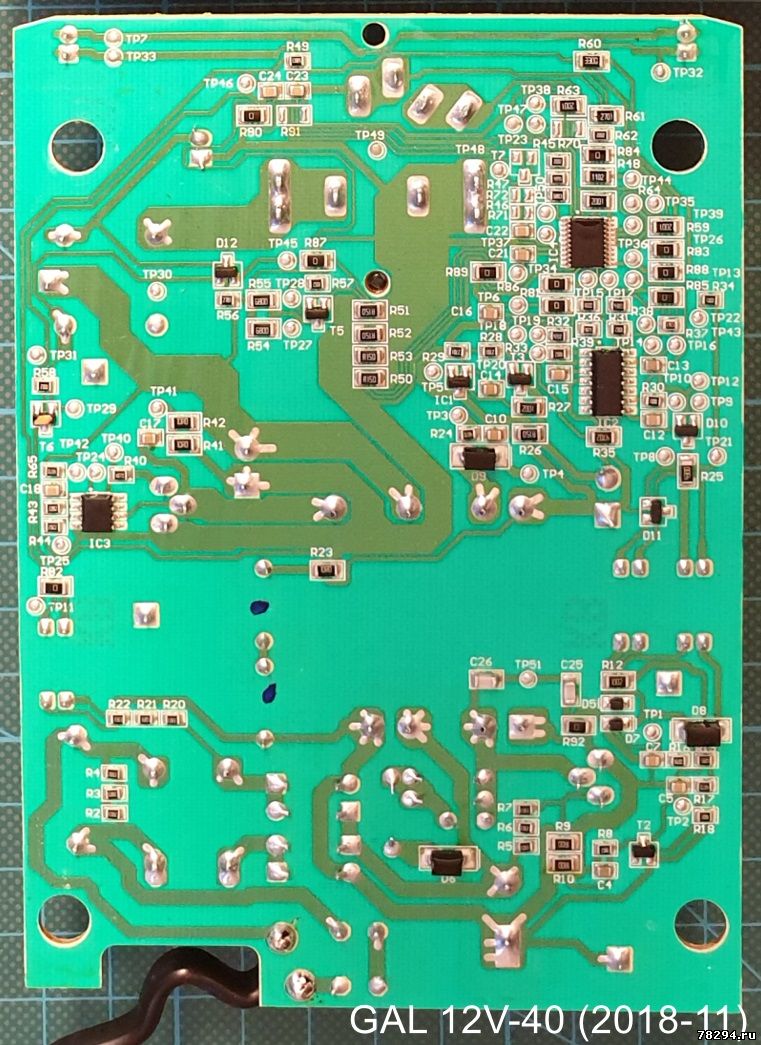

Резисторы R50-53 это токовый шунт и если убрать 1 резистор то ток заряда уменьшится до 3А, если два резистора то - 2А


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 18.04.2019, 10:12 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

R9 R10 - 0,47ом
T2  - 2n3904

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Durnev71 Дата: Понедельник, 07.02.2022, 22:36 | Сообщение # 3

Пользователи

Durnev71

Рядовой

  • Сообщений:1
  • Репутация:0±

Жаль, что никак.
интересно, если на малышей безщеточных подать напряжение просто с аккумулятора автомобиля? Не помрут?
Anat78 Дата: Вторник, 08.02.2022, 08:14 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

даже не включатся
Изучайте http://www.78294.ru/forum/170-709-1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ikizjun Дата: Вторник, 05.04.2022, 20:50 | Сообщение # 5

Пользователи

ikizjun

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте.
На данном з/у перестали гореть светодиоды. При этом, когда ставишь аккум
на зарядку, раздаётся щелчок реле и аккумулятор заряжается. Не
подскажете, в чем проблема и как починить световую индикацию. Спасибо

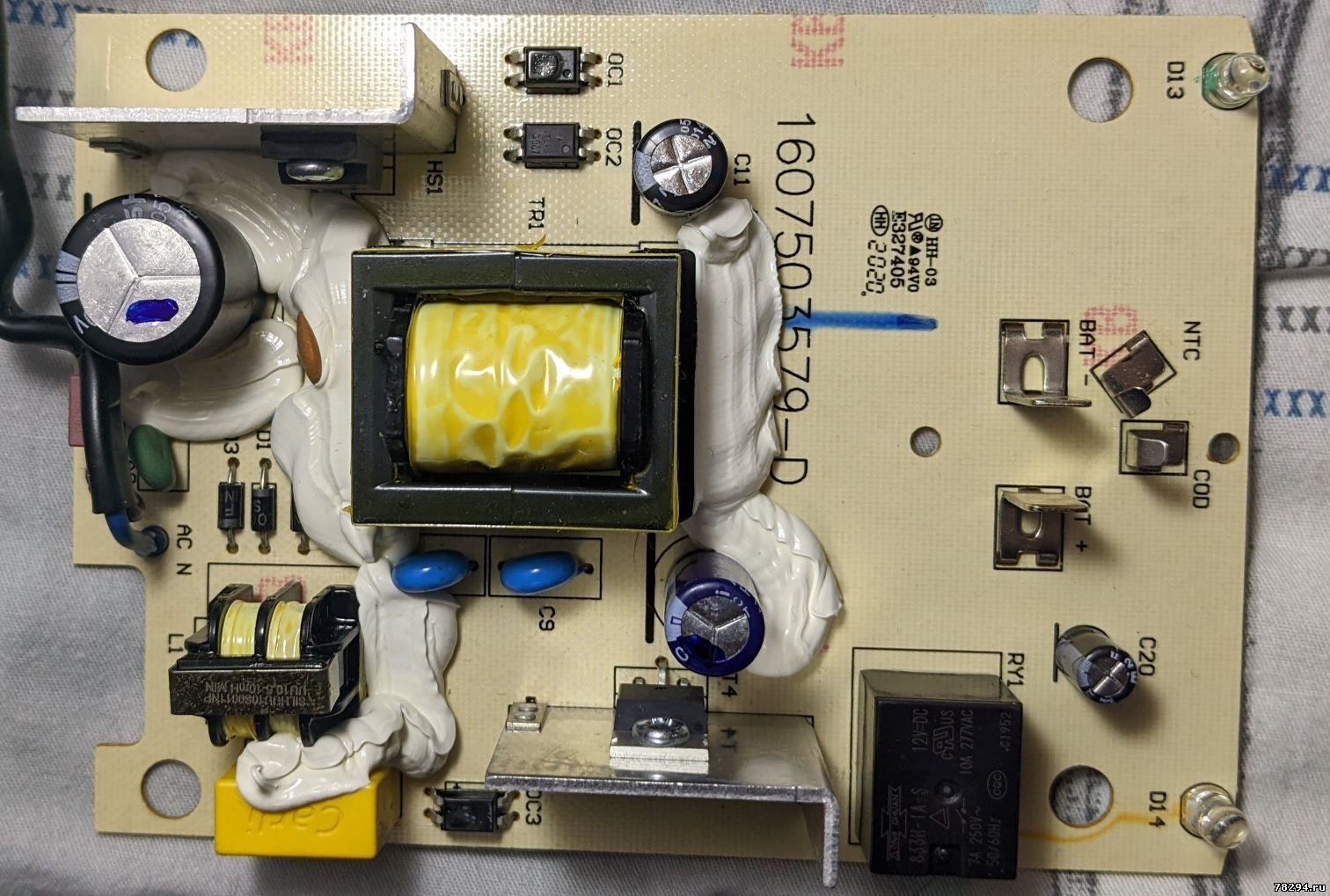

Вот, собственно говоря и фото.
С пайкой всё в порядке. Дорожки тоже целые.
Строго говоря, з\у то почти новое. Пару раз зарядил банки и лампочки погасли.
Пришлось новое купить. (
Но это вроде работает. Заряжает ведь. Только вот индикации нет. Поэтому страшновато пользоваться.







Сообщение отредактировал ikizjun - Вторник, 05.04.2022, 21:00
citycompinsk Дата: Суббота, 18.06.2022, 23:18 | Сообщение # 6

Пользователи

citycompinsk

Рядовой

  • Сообщений:1
  • Репутация:0±

Парни, подскажите, после месяца работы, вдруг зу стал после зарядки постоянно щелкать релюшкой. У всех так?
