Ремонт Bosch GSR 10,8-2-LI
Anat78 Дата: Вторник, 29.10.2019, 16:56 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

Ремонт Bosch GSR 10,8-2-LI
Взрыв схема:





Шуруповерт отработал без малого 3 года в домашних условиях ,однако совсем не сладких --- помимо основных функций сверления и заворачивания практически на 100 процентов заменяет (мне) маленькую болгарку
(круги использую 125-1мм),круговую шлиф-насадка,круговая крацовка,естественно на 2й скорости (1300обмин)
Больших претензий к нему не имеется,люфт патрона не заметен (нормально работает со сверлами 0.7мм)
Два аккумулятора хватает на отрезание 4мм стального уголка 44см

Тихое счастье обладания было нарушено сначала небольшим свистом и скрежетом в редукторе,но разобрать шурик сподвигла катастрофа локального масштаба

--после очередного сверления шурик перестал запускаться,подмигивая последним делением индикатора заряда.. другой аккум не произвел на шурик никакого впечатления.. методом научного тыка была выявлена особенность - если зажать кнопку на максимум и вставить аккум -девайс
запускается и работает нормально, но если отпустить кнопку на время более 10 секунд (навскидку) кома возвращается.
После разбора потрохов была выявлена отвалившаяся чип-индуктивность, прозвонено все что можно было прозвонить.... рабочее состояние было возвращено только после отпайки провода идущего на аккум (контакт в батарее соединен через чип-резистор на общий)-определение типа аккумулятора.









(в шуруповерте используется еще один контакт из аккума - терморезистор NTC), в заряднике же используется средний контакт акб,он так же соединен через 2ой резистор с общим + контакт NTC

Редуктор был полностью разобран, попутно решилась проблема с намертво посаженым патроном. решение неправильное,тк раскрутить патрон можно было без молотка (отломил посадочные места "подковы" которая подшипнику не дает выпасть наружу) ...промыл в бензине, вскрыл "невскрываемый" подшипник, промыл (люфт
отсутствует,скрежет исчез)

Впихал в подшипник литиевой смазки (она как раз именно для подшипников).. на все ушло примерно 10-15 грамм смазки... все промыто, протерто, аккуратно распихано по местам и завинчено. Шурик работает как новый

Приятнее стало работать...

Соответствия напряжения на батарее 3х разрядному индикатору === при нажатии горят все U>=11,8v горят два U=<11v горит последний
U=<10,6v последний моргает
U=<10,2v отключение при 9,06V
Собственно был проведен замер -- полностью заряженный аккум (3.948вольт*3элемента (3S) 11,8v, разбалланс не больше тысячных долей )

Разряжался током 7А до автоматического отключения контроллером шурика (ток держал шлифовальной насадкой более менее стабильно) до отключения примерно 12 минут.

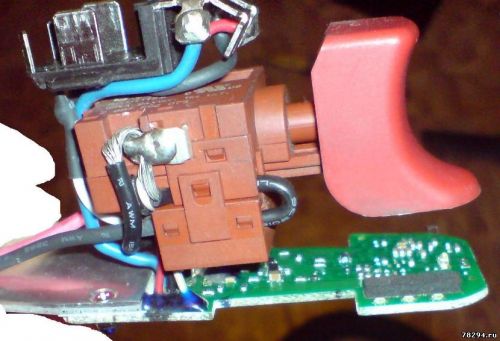

Кнопка шуруповерта внутри:



Плата управления:





Код запчасти: 1607233485



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 30.10.2019, 11:13 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

Мотор в шуруповерте, код запчасти: 2609199258 RS-550





Аккумулятор 10,8 вольт 1,3ач
Внутри элементы самсунг 18650-13Q





Разбираем редуктор шуруповерта:













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 30.10.2019, 11:13 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

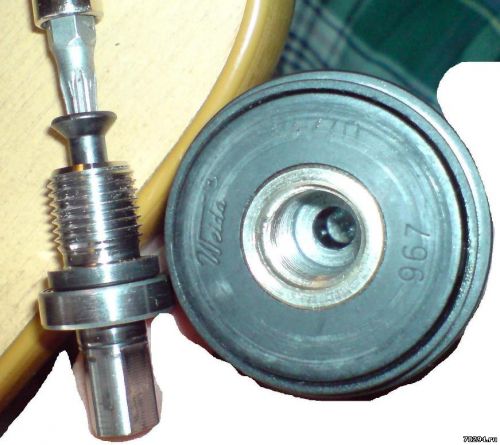

Патрон шуруповерта:
Крепится на валу на резьбе 1/2 дюйма и контрится винтом с левой резьбой




Откручивается с вала или двумя клещами или гайковертом





Зарядное устройство:









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 30.10.2019, 11:26 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

Вышел из строя блок электроники шуруповёрта Бош GSR 10,8V-LI.
При нажатии на кнопку, двигатель не подает никаких признаков жизни, при подключении напрямую к аккумулятору крутится как надо.
Номер шуруповерта 3601J92U00 номер кнопки для заказа 2 607 233 073

Кнопки с алиэкспресса подходят, проверено EGA-1115A купить можно здесь: http://ali.pub/4vwkec
http://ali.pub/4vwki1

Проблема была в потере контакта на стоке полевого транзистора. Причем глазом непропай не виден был, только тестером определил.

Следующая проблема!
Упала мощность и обороты этого шуруповерта, разобрал почистил от мусора, стало чуть лучше. Когда
нажимаешь кнопку в определенном направлении (почти наизлом с большой
силой ) обороты и мощность возрастают

Решение: в кнопку забивается мусор и опилки и не дают нажать кнопку до конца, чистить надо хорошо:





Замена родные транзисторы на транзисторы LU8743, присоединив их к алюминиевому охлаждению. Смотрится конечно колхозно, но все же цена
вопроса радует 5$ вместо 55$







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 30.10.2019, 11:31 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

Перестала  включаться gsr 10.8-2  , сначала  глючила, то включится , то нет. потом совсем перестала.

визуально на плате все ок,  при нажатии на кнопку  сильно греется   указный элемент



lp2950-n
lp2951-n_ti
либо
tc1411



Транзистор можно купить здесь:
http://ali.pub/4f3m8q







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 30.10.2019, 11:38 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

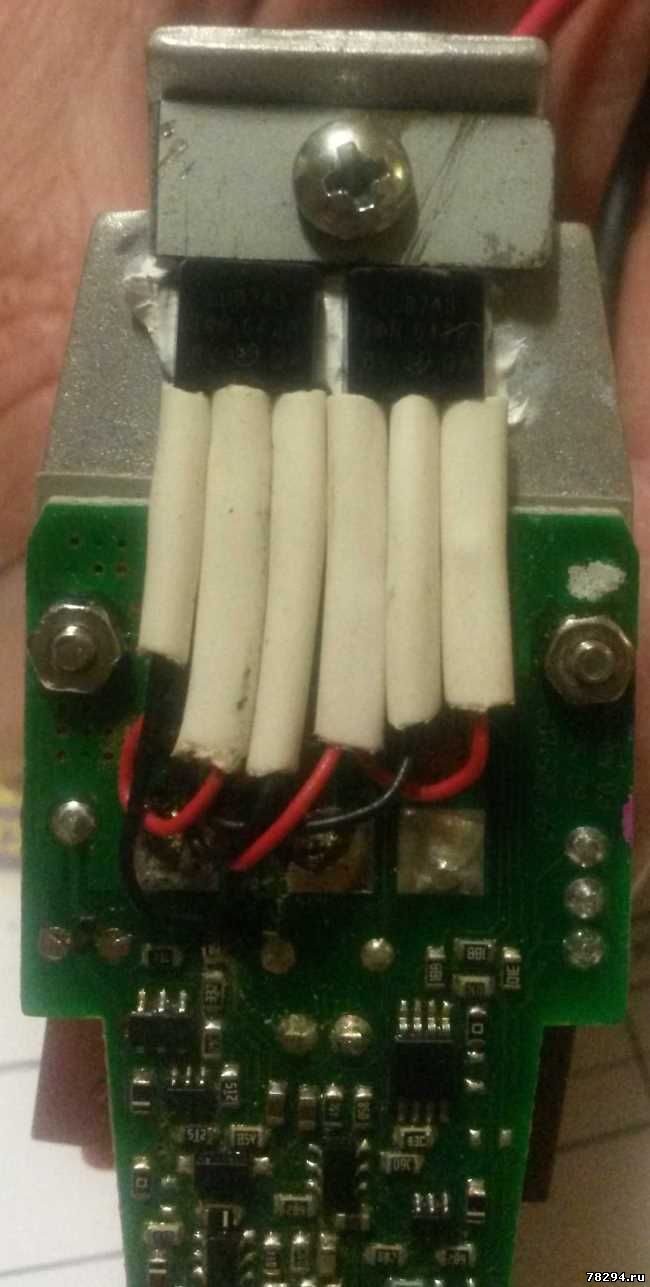

Фотоотчет замены транзисторов на  LU 8743 ниже:

САМОЕ ГЛАВНОЕ! при фиксации транзисторов на радиаторе (на термопасту) нужно изолировать заднюю стенку транзистора и торчащее ушко, иначе может замкнуть.

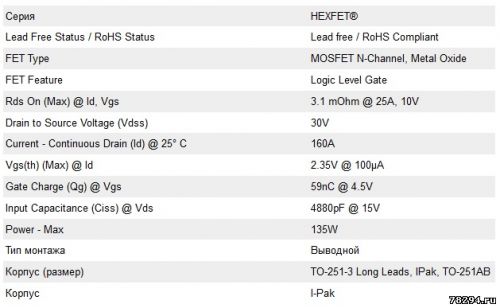

Технические характеристики LU8743



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 30.10.2019, 13:42 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

Довольно часто стали попадать в ремонт данные шуруповерты с поломкой "не включается,но лампочки горят". В результате дефектовки в большинстве
случаев вышибает транзистор на плате управления, маркировка 5300 C239P
BNTR.



реальные значения резисторов помечены как 75Y - 5,9ом





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 30.10.2019, 13:44 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

Как имитировать аккумулятор у боша для проверки шуруповерта:



78К7 - можно не подключать. У меня он (зеленый провод) на выключателе давно уже перерезан.
Позволяет работать с АКБ которые имели дефект и менялись по гарантии, дефект состоял в том что шурик включался только
если вставить АКБ  при  нажатом выключателе, и то какое-то время. Если
вставлять как положено то только светилась подсветка.
Если залепить скотчем на акб этот вывод то такой акб работал, поэтому перерезал и
использую эти АКБ


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 30.10.2019, 14:10 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

Замена силовых транзисторов на IRLB8743PBF или K2885









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evgen059 Дата: Четверг, 31.03.2022, 17:47 | Сообщение # 10

Пользователи

evgen059

Рядовой

  • Сообщений:6
  • Репутация:0±

Здравствуйте, вопрос по отвалившейся индуктивности из первого поста - чем заменить можно? Друг её благополучно потерял при разборке, теперь просит помощи ...
Anat78 Дата: Четверг, 31.03.2022, 19:18 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

любая на 30нгн

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evgen059 Дата: Воскресенье, 03.04.2022, 19:44 | Сообщение # 12

Пользователи

evgen059

Рядовой

  • Сообщений:6
  • Репутация:0±

Спасибо, заработало.
LEGIS Дата: Среда, 22.06.2022, 11:22 | Сообщение # 13

Пользователи

LEGIS

Рядовой

  • Сообщений:3
  • Репутация:0±

Всем добра! Случилось странность с шуриком BOSCH GSR 10,8-2-LI...Под нагрузкой резко заработал не в штатном режиме и теперь это постоянно.
1. Индикация заряда начинает светиться в импульсном режиме и через 2 секунды после нажатия на курок и только первый светодиод!
2. С каким бы усилием не нажимал на курок, обороты всегда одинаковые, то есть нет их регулировки
3. Субъективно,батарею стал быстрее высаживать(СУБЪЕКТИВНО)  и при разряде батареи нет ограничения как раньше, т.е. если
батарея села ,то шурик не включается. Сейчас же крутит до самых малых оборотов пока совсем не встанет.
Работать им практически можно, но напрягает то, что может встать в любой момент.
Может кто сталкивался с такой проблемой??? Натолкните на мысль ,куда копать??
Anat78 Дата: Среда, 22.06.2022, 11:25 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

У вас неисправна плата управления, необходимо полное тестирование, или замена на новую smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
LEGIS Дата: Среда, 22.06.2022, 11:41 | Сообщение # 15

Пользователи

LEGIS

Рядовой

  • Сообщений:3
  • Репутация:0±

Это понятно, что плата...Куда копать ???  Судя по постам выше, если мосфеты, то двигатель бы не запускался, а тут все странно как то(((
Anat78 Дата: Среда, 22.06.2022, 14:00 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

да проверьте сначало мосфеты на пробой и сигнал на них

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
LEGIS Дата: Среда, 22.06.2022, 19:09 | Сообщение # 17

Пользователи

LEGIS

Рядовой

  • Сообщений:3
  • Репутация:0±

А существует в природе схема блока электроники этого шурика??
Anat78 Дата: Четверг, 23.06.2022, 01:53 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

где то точно есть! надо искать!

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
UA1OIZ Дата: Пятница, 15.07.2022, 18:53 | Сообщение # 19

Пользователи

UA1OIZ

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день. Подскажите пожалуйста номинал этой детальки, если есть такая возможность?



Номинал 6.65 МОм не прокатил. Да и цифры там по моему совсем другие, первая явно 3, а вот дальше не могу
разглядеть. В интернете фото платы со стороны кнопки, кроме как у Вас на
форуме, не нашел. Путем снижения номинала установил, что при 3.3 кОм
пытается стартануть, но не работает,  при 330 Ом все работает, но может
там вообще десятки Ом, например 30 или 33 ? Ни у кого нет хорошего фото
под рукой, или может кто-то не поленится разобрать и посмотреть?

Собственно, сам разобрался. На нем маркировка не 80E, а 30B, что соответствует 2 кОм 1%
Anat78 Дата: Пятница, 15.07.2022, 19:16 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

Номинал: 30B

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dsifey08 Дата: Суббота, 23.07.2022, 01:24 | Сообщение # 21

Пользователи

dsifey08

Рядовой

  • Сообщений:2
  • Репутация:0±


Здравствуйте, форумчане! Менял щетки на Gsr 10.8 2 li P и забыл вернуть на ротор сверху шайбу , увидел уже только тогда, когда завальцевал все. Подскажите, пожалуйста, стоит разбирать и возвращать, либо не париться, и для чего она вообще там?


Сообщение отредактировал dsifey08 - Суббота, 23.07.2022, 01:27
Anat78 Дата: Вторник, 26.07.2022, 11:06 | Сообщение # 22

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

Да шайба нужна, для изоляции щеток и коллектора от заднего подшипника и корпуса!
Часто там не одна шайба а 2-3 шт


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dsifey08 Дата: Среда, 27.07.2022, 10:53 | Сообщение # 23

Пользователи

dsifey08

Рядовой

  • Сообщений:2
  • Репутация:0±

Anat78, печально, спасибо за ответ!
koctq Дата: Четверг, 13.10.2022, 23:57 | Сообщение # 24

Пользователи

koctq

Рядовой

  • Сообщений:4
  • Репутация:0±

Здравствуйте,  не подскажите номинал этой детали, а то отвалилась

Anat78 Дата: Пятница, 14.10.2022, 01:59 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

koctq, конденсатор 10мкф 60в

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
koctq Дата: Среда, 19.10.2022, 23:35 | Сообщение # 26

Пользователи

koctq

Рядовой

  • Сообщений:4
  • Репутация:0±

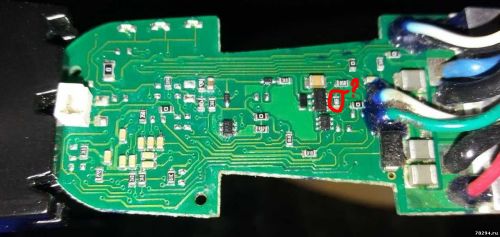

Большое спасибо, ещё заметил что не хватает вот этого элемента не подскажите на сколько он
Anat78 Дата: Четверг, 20.10.2022, 13:56 | Сообщение # 27

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

этот тоже конденсатор на 0,2 мкф, проверьте емкость просто с рядом стоящим

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
koctq Дата: Суббота, 22.10.2022, 23:36 | Сообщение # 28

Пользователи

koctq

Рядовой

  • Сообщений:4
  • Репутация:0±

Спасибо, 0,2мкф а на сколько вольт?
Anat78 Дата: Воскресенье, 23.10.2022, 08:26 | Сообщение # 29

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

любое

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
koctq Дата: Вторник, 25.10.2022, 21:21 | Сообщение # 30

Пользователи

koctq

Рядовой

  • Сообщений:4
  • Репутация:0±

Большой спасибо, будет время попробую поставить может заработает шурик
Форум » Электроинструмент » Разборка и обзоры электроинструментов » Bosch » Ремонт Bosch GSR 10,8-2-LI
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:
