Переделка зарядного Dremel 876-01 на 220В
Anat78 Дата: Понедельник, 17.12.2018, 09:59 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

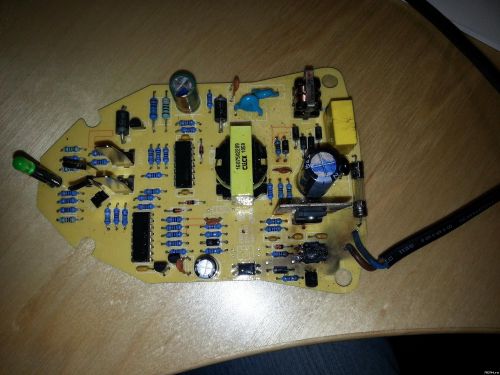

Переделка зарядного Dremel 876-01 на 220В
ток заряда 1,5А

Инструкция к зарядному: https://www.manualslib.com/products/Dremel-876-3590375.html

Это копия зарядного bosch BC330, поэтому переделывается на 220 точно также:
1) Установка преобразователя 220-110 вольт внутрь
2) Внешний адаптер на 100ватт http://www.78294.ru/forum/16-31-1
3) Перемотка импульсного трансформатора и замена половины деталей в высоковольтной части блока питания http://www.78294.ru/forum/10-209-1







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 24.12.2018, 16:40 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

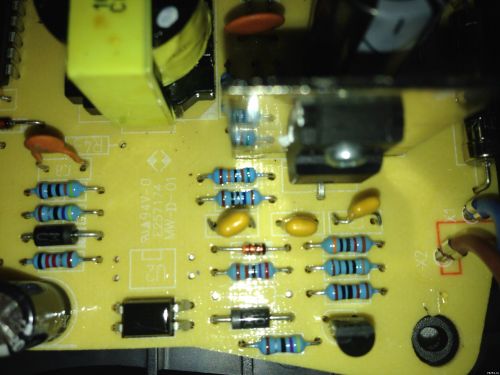

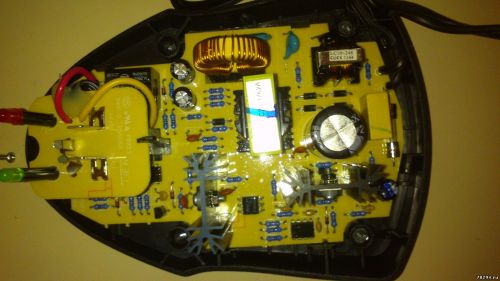

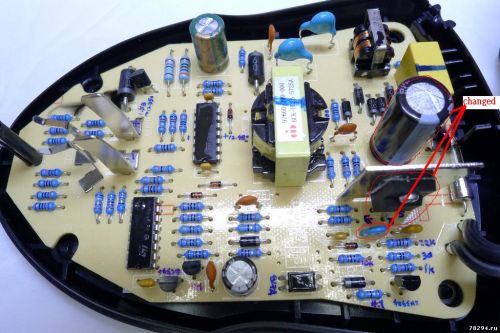

Еще фото:



















Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kamikadze Дата: Четверг, 30.01.2020, 23:15 | Сообщение # 3

Пользователи

kamikadze

Рядовой

  • Сообщений:1
  • Репутация:0±















Добрый день! Есть вопрос, можно ли передать зарядное на 220В.
Конденсатор уже рванул, заменил на 450 вольт 68 мкф., воткнул в 110 вольт - работает, в 220 включать стрёмно


Сообщение отредактировал kamikadze - Четверг, 30.01.2020, 23:25
Anat78 Дата: Пятница, 31.01.2020, 00:43 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

Для дремеля есть 3 варианта переделки на 220 вольт:
1) Установка преобразователя 220-110 вольт внутрь
2) Внешний адаптер на 100ватт http://www.78294.ru/forum/16-31-1
3) Перемотка импульсного трансформатора и замена половины деталей в высоковольтной части блока питания http://www.78294.ru/forum/10-209-1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
emailemail Дата: Понедельник, 04.05.2020, 01:36 | Сообщение # 5

Пользователи

emailemail

Рядовой

  • Сообщений:2
  • Репутация:0±

По причине наличия добротного компактного блока питания на 12 вольт 2 ампера, решил сделать четвертым способом. То есть отключить высоковольтную часть и подключиться сразу к низковольтной. С высоковольтной части убрал детали, и подключался согласно совету http://www.78294.ru/forum/10-209-1#842

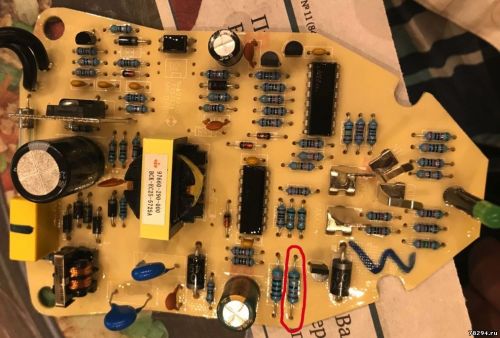

Однако, очень сильно нагревается резистор (на фото обведен красным цветом). Фото сделано до выпаивания деталей. Несколько секунд и почти дымится. Отключаюсь без измерений. Что посоветуете? В чём ошибаюсь?



Сообщение отредактировал emailemail - Понедельник, 04.05.2020, 01:44
Anat78 Дата: Понедельник, 04.05.2020, 01:47 | Сообщение # 6

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

А должны греться оба резистора, так как включены впаралель
Причина в том что у вас блок питания без ограничения максимального тока и при заряде выдает гораздо больше 2А (при 1,5а и то они часто в родной зарядке даже сгорают)


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
emailemail Дата: Понедельник, 04.05.2020, 16:03 | Сообщение # 7

Пользователи

emailemail

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо Полковник за быстрый ответ!
Правда резистор всё же греется только один, они с разницей в сопротивлении на порядки, да ещё и не включены параллельно.
Это отдельное направление - видно на фото.
Вы отвечали именно про Dremel 876?
Подключение в Вашем посте http://www.78294.ru/forum/10-209-1#842 правильное указано?
Считаете, что уменьшением тока на выходе БП можно получить корректную работу?
Нет ли у Вас схемы на данное устройство? Везде вижу только высоковольтную часть.
Anat78 Дата: Понедельник, 04.05.2020, 16:12 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

Низковольтную рисовать бесполезно, микросхема контроллер заряда не опознана никем
я делал так: http://www.78294.ru/forum/10-209-842-16-1558256687
надо было сразу сослаться что делаете не как я smile
ага резистор один на дремеле с 1,5а
да надо уменьшать ток блока питания при заряде, всегда можете его измерить
