Переделка зарядного Bosch BC330 на 220 вольт
Anat78 Дата: Понедельник, 24.12.2018, 16:45 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

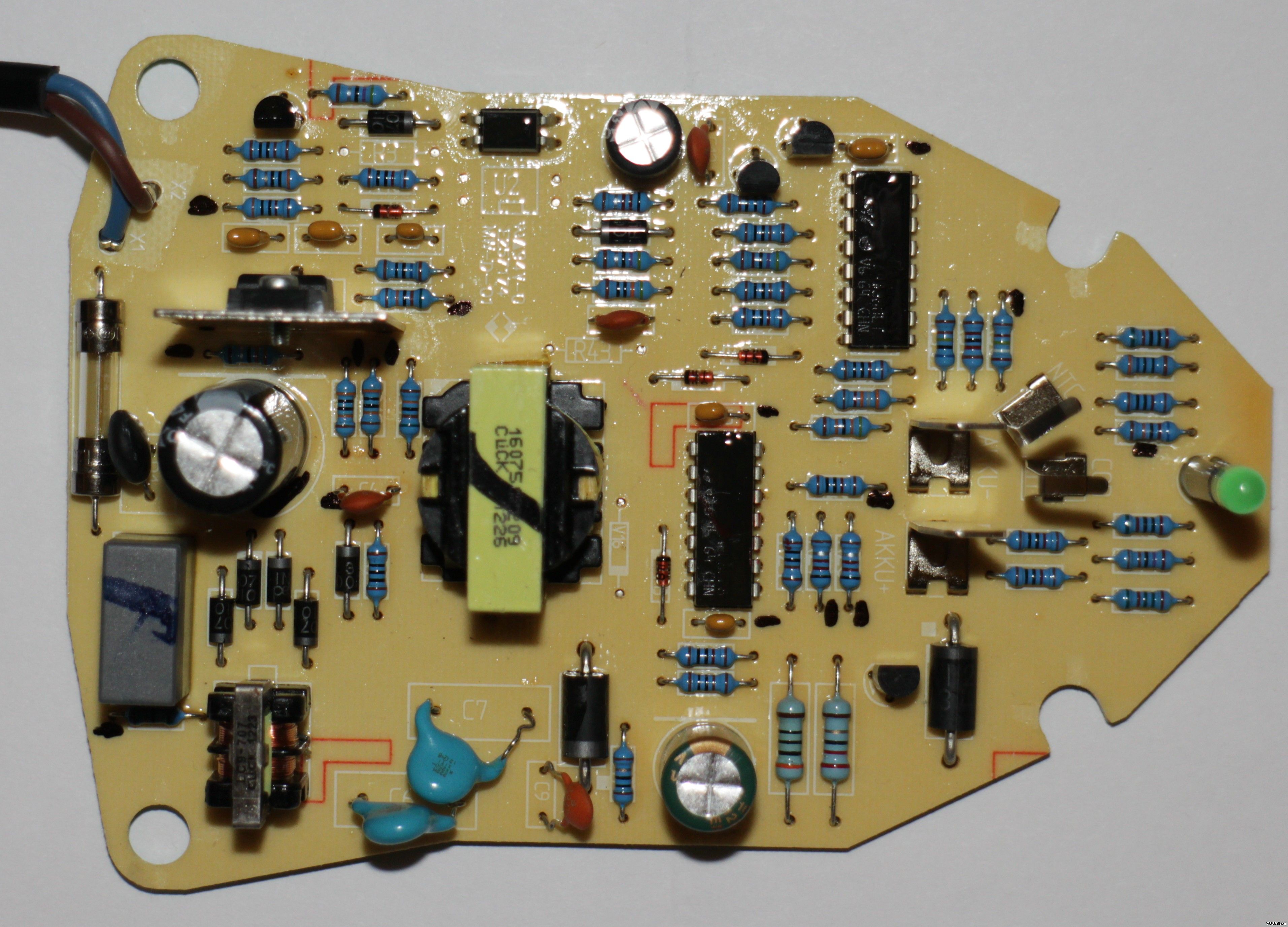

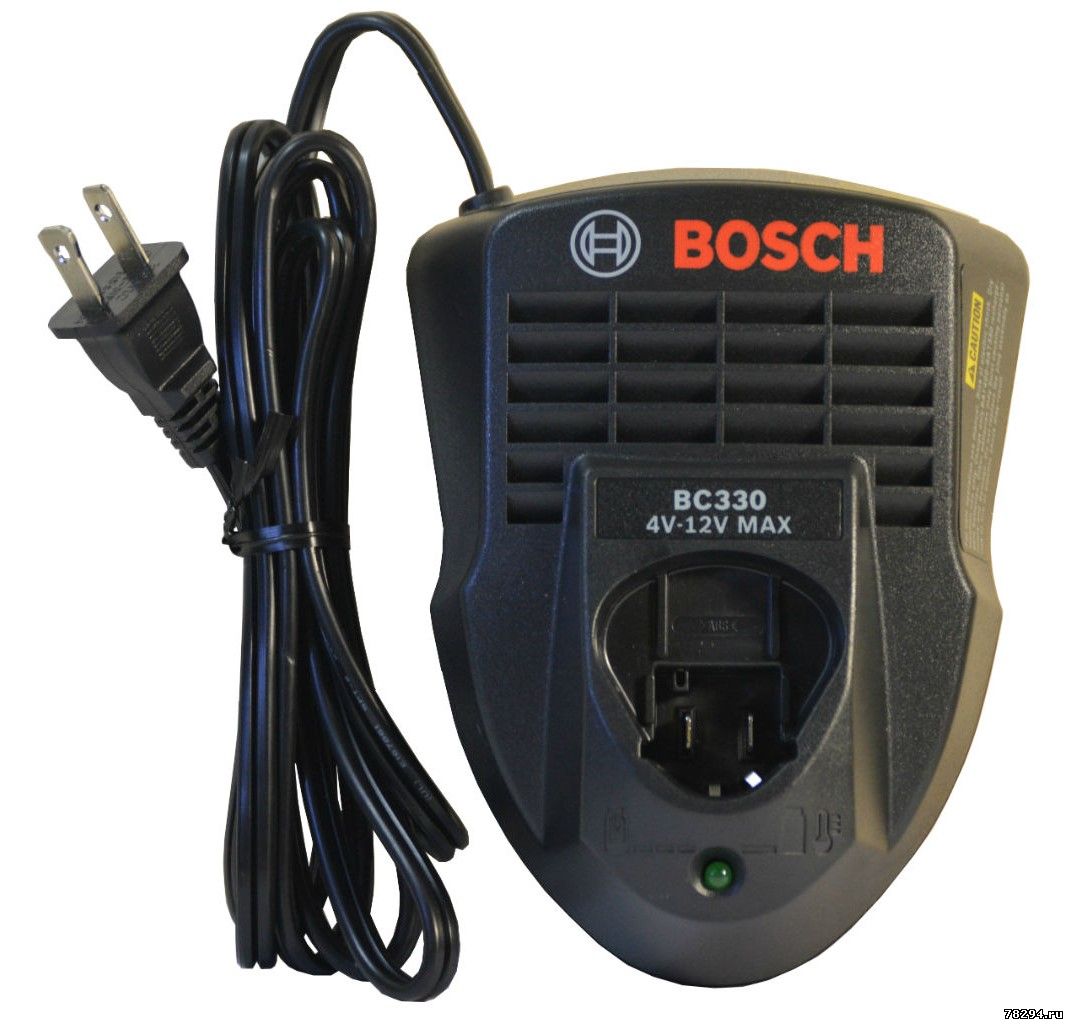

Переделка зарядного устройства Bosch BC330 на 220 вольт
Переделка BC330 (BC 330, ВС330, ВС 330) в AL1115CV (AL 1115 CV)



Для переделки зарядного на 220 вольт есть как всегда 3 варианта:
1) Установка преобразователя 220-110 вольт внутрь
2) Внешний адаптер на 100ватт http://www.78294.ru/forum/16-31-1
3) Перемотка импульсного трансформатора и замена половины деталей в высоковольтной и низковольтной части блока питания, о чем можно почитать ниже:

Необходимо заменить полевик - на 3-4А 800-900В.

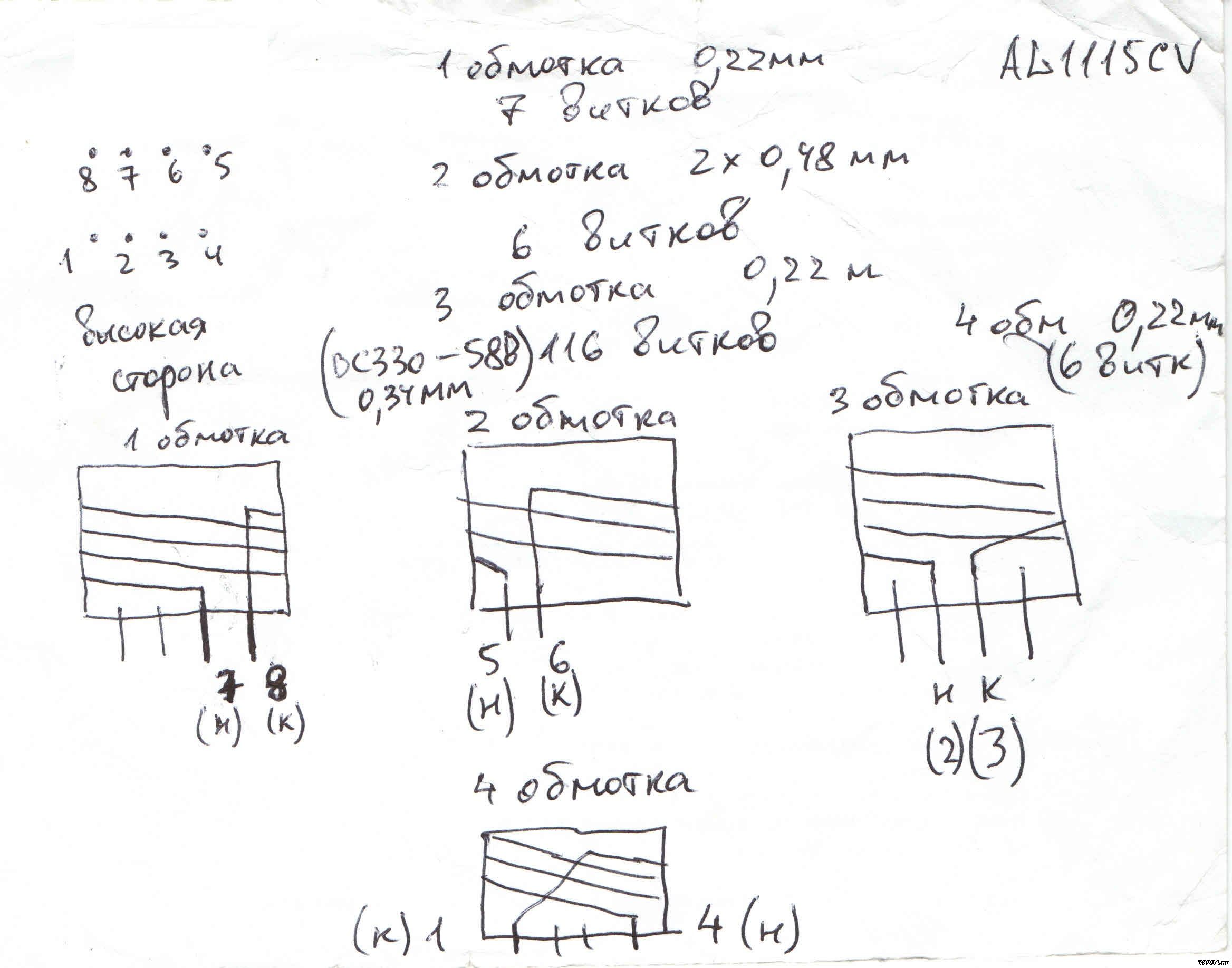

Силовой трансформатор: нужно домотать 58 витков провода 0,27-0,35 мм или перемотать первичную обмотку новым проводом

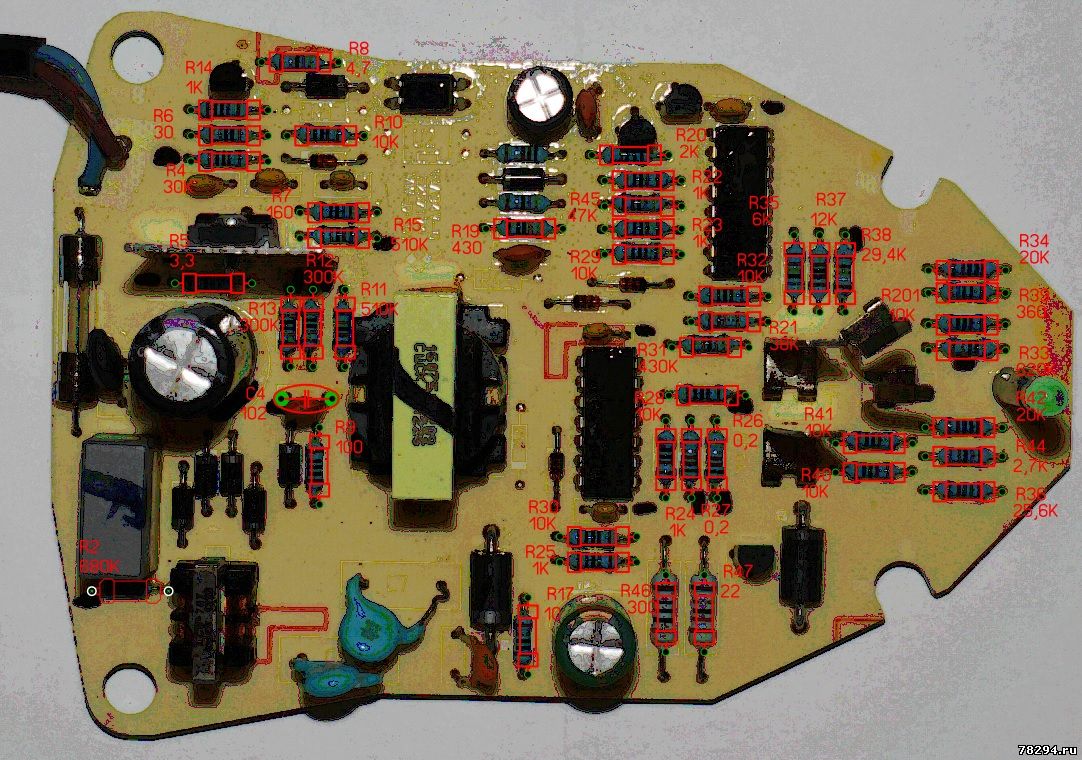

Заменить резисторы согласно прилагаемых таблиц, чтобы все было как в 1115 зарядном
Конденсатор C4 - 3300 пФ в BC330, 1000 пФ в AL 1115 CV (на 1 кВ), снабберная цепь можно не менять.
Без переделок в низковольтной части - зарядка "не ловит" момент окончания заряда, так что для тех, кому есть чем заняться - рекомендую полностью доводить до состояния AL 1115 CV и по высокой
стороне, и по низкой.
Внимание! не забудьте про основной электролит - нужно поставить 22 (33, 47) мкФ на 400-450 В



* Перечень компонентов: BC330
*
* Обозн    Номин
*
С4    332
R2    1M
R4    22K
R5    1,3
R6    30
R7    160
R8    4,7
R9    100
R10    2K
R11    510K
R12    100K
R13    100K
R14    1K
R15    4,7
R16    4,7
R17    10
R18    0,2
R19    430
R20    2K
R21    38K
R22    1K
R23    1K
R24    1K
R25    1K
R26    0,8
R27    0,8
R28    2,7K
R29    10K
R30    10K
R31    430K
R32    10K
R33    330K
R34    20K
R35    6,04K
R36    25,6K
R37    12K
R38    8,07K
R39    360
R40    10K
R41    10K
R42    20K
R44    2,7K
R45    47K
R46    300
R47    22
R201    10K





* Перечень компонентов: AL1115CV
*
* Обозн    Номин
*

С4    102
R2    680K
R4    30K
R5    3,3
R6    30
R7    160
R8    4,7
R9    100
R10    10K
R11    510K
R12    300K
R13    300K
R14    1K
R15    510K
R16    4,7
R17    10
R18    0,2
R19    430
R20    2K
R21    38K
R22    1K
R23    1K
R24    1K
R25    1K
R26    0,2
R27    0,2
R28    10K
R29    10K
R30    10K
R31    430K
R32    10K
R33    620K
R34    20K
R35    6,04K
R36    25,6K
R37    12K
R38    29,4K
R39    360
R40    10K
R41    10K
R42    20K
R44    2,7K
R45    47K
R46    300
R47    22
R201    10K



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
felixgulbrandsen Дата: Суббота, 18.05.2019, 23:07 | Сообщение # 2

Пользователи

felixgulbrandsen

Рядовой

  • Сообщений:3
  • Репутация:0±

Hello Anat78!

I tried to bypass the primary side and use 12V instead. I followed the guide from BC1130, the PCB looks pretty similar. But I had no success.

Я попытался обойти первичную сторону и использовать вместо этого 12V. Я следовал руководству от BC1130, PCB выглядит довольно похоже. Но у меня не было успеха.

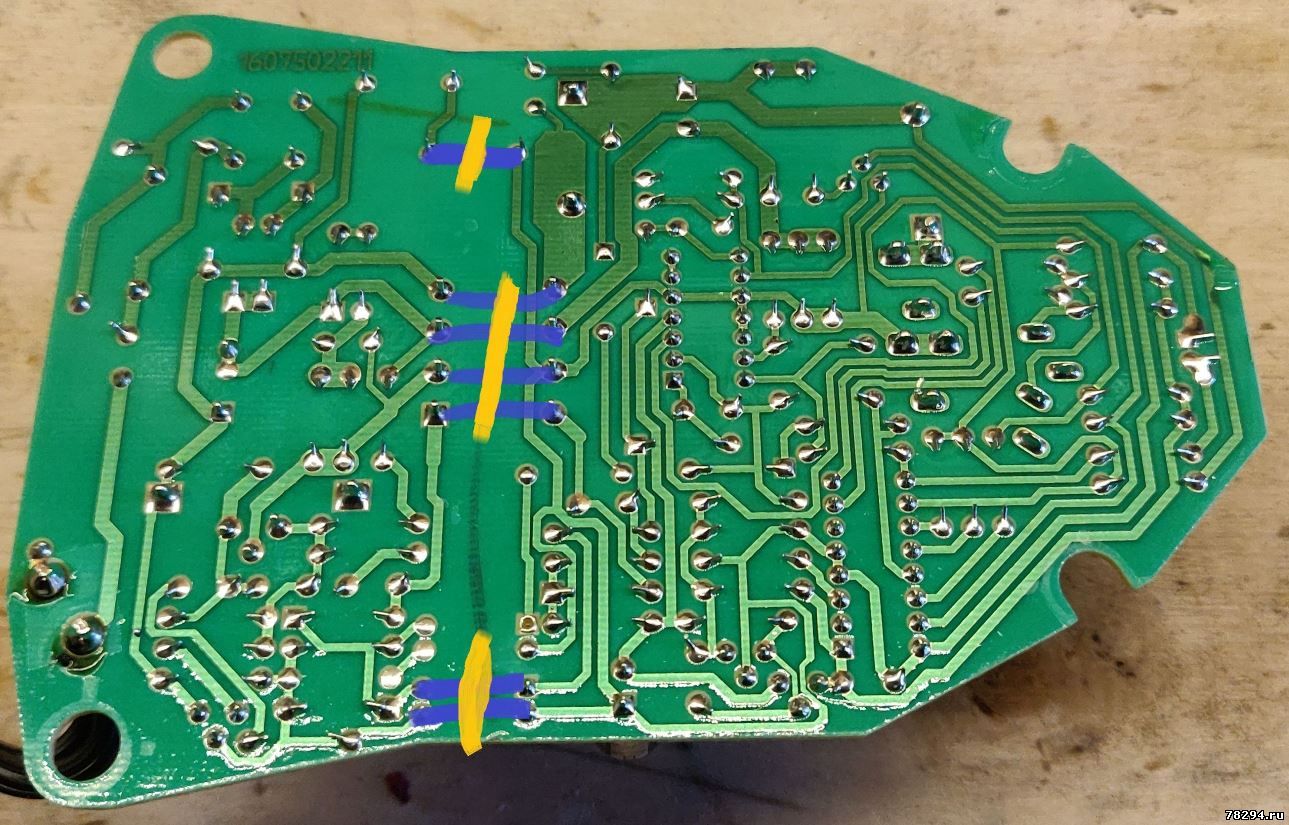

Where I unsolder
Где я распаяю
https://imgur.com/HottJpQ

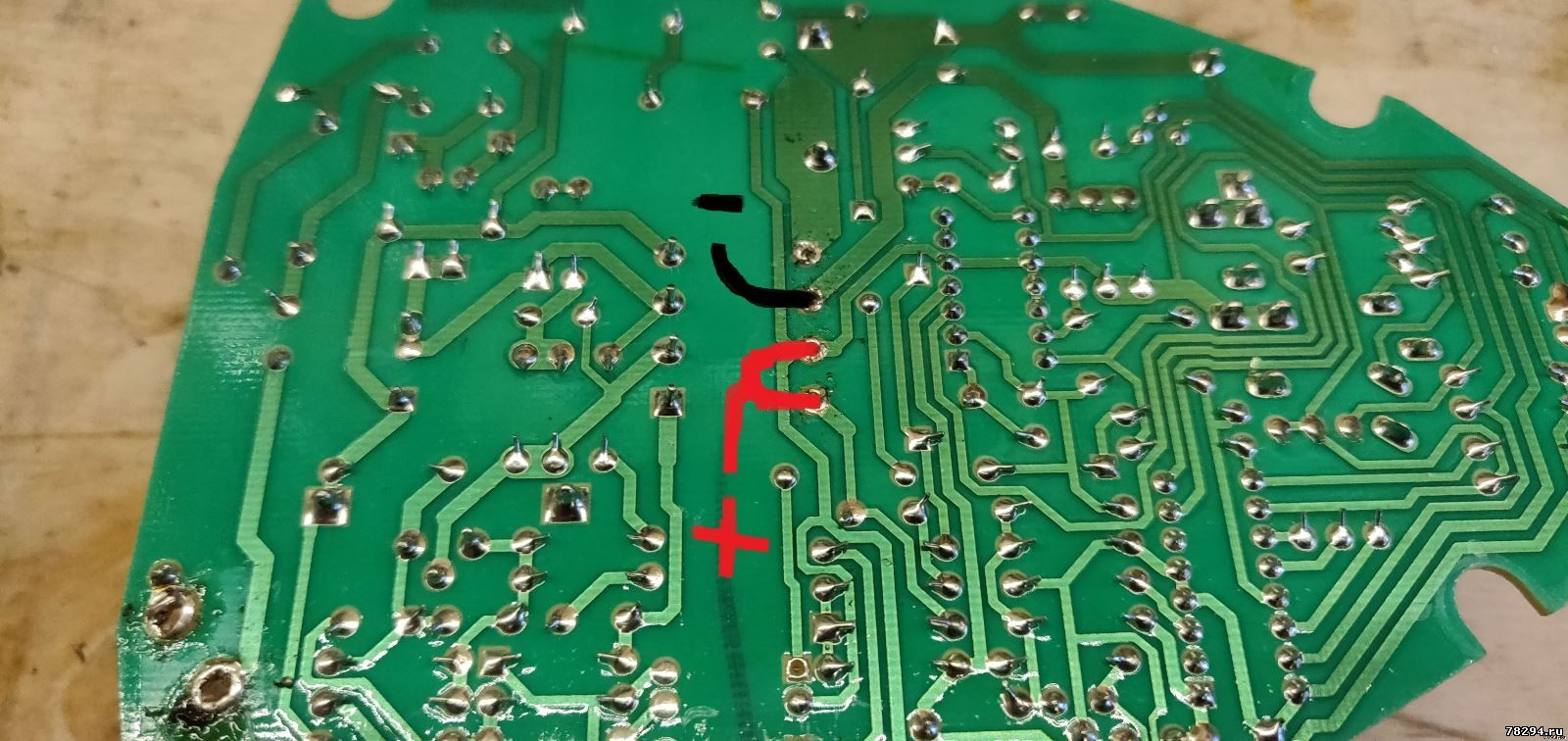

Where I connect 12V +/-
Куда я подключаю 12В +/-
https://imgur.com/aeMouKG



Can I bypass the main and use 12V?
Могу ли я обойти основной и использовать 12В?

Thanks! Спасибо!


Сообщение отредактировал felixgulbrandsen - Суббота, 18.05.2019, 23:22
Anat78 Дата: Воскресенье, 19.05.2019, 14:04 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Цитата felixgulbrandsen ()
Я попытался обойти первичную сторону и использовать вместо этого 12V. Я следовал руководству от BC1130

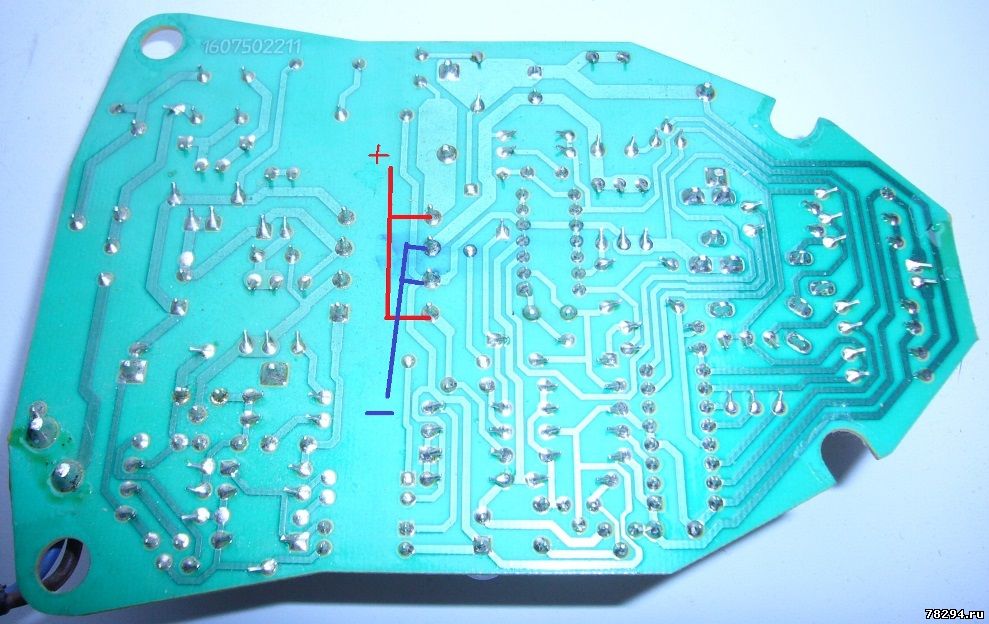

Схема у BC1130 немного другая (аналогом BC330 является BC1115 модель зарядного) и потому подключать надо по другому блок питания 12 вольт
вот так надо делать:



Спасибо
paraportator


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gv853gv Дата: Среда, 12.01.2022, 20:05 | Сообщение # 4

Пользователи

gv853gv

Рядовой

  • Сообщений:76
  • Репутация:3±

BC330 пришла со взорвавшемся полевиком в первичке и дохлой обвязкой соответственно

Поменял сгоревшее, перемотал трансформатор по методике выше, заменил все резисторы на европейскую версию согласно перечня выше

Зарядка включается, но на выходе всего 2.5 вольт
Полевик достаточно сильно греется

Думаю куда копать - в первичку или вторичку?
Masterok Дата: Среда, 03.04.2024, 00:37 | Сообщение # 5

Пользователи

Masterok

Рядовой

  • Сообщений:70
  • Репутация:1±

Подскажите, насколько точным должен быть резистор R38    который 29,4K? Можна сложить из 2.4К+27К 5%?
Anat78 Дата: Среда, 03.04.2024, 00:42 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Да надо именно точный иначе заряжать немного не так будет

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Пятница, 28.06.2024, 20:37 | Сообщение # 7

Пользователи

Masterok

Рядовой

  • Сообщений:70
  • Репутация:1±

Подскажите пожалуйста, после переделки не заряжает батарею выше 10 вольт. В чом может быть проблема?
Anat78 Дата: Пятница, 28.06.2024, 21:14 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

А до переделки от 110 вольт заряжал полностью? перепроверить?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Пятница, 28.06.2024, 21:21 | Сообщение # 9

Пользователи

Masterok

Рядовой

  • Сообщений:70
  • Репутация:1±

Вероятно до переделки работало. Клиент акум не давал. Я переделал и отдал, сказав что не проверялось. Назад менять все оочень проблемно. И транс перемотан и куча деталей поменяна.
Anat78 Дата: Пятница, 28.06.2024, 21:45 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

может оказаться просто что акб полудохлая просто

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Пятница, 28.06.2024, 21:56 | Сообщение # 11

Пользователи

Masterok

Рядовой

  • Сообщений:70
  • Репутация:1±

А без акб, сколько вольт должно быть на клемах?
В холодной части есть два електролита: на одном есть 12В а на втором при включении в сеть кратковременно появляется 10.53В а потом становится 1.8.
Индикатор ппи етом несколько раз мигает а потом светится.
Напряжение батареи сейчас 10.35В


Сообщение отредактировал Masterok - Суббота, 29.06.2024, 00:28
Masterok Дата: Суббота, 13.07.2024, 17:15 | Сообщение # 12

Пользователи

Masterok

Рядовой

  • Сообщений:70
  • Репутация:1±

Замена аккумулятора, не решает вопрос. Зарядка так и думает что акум заряжен и вырубает заряд через секунду
Anat78 Дата: Суббота, 13.07.2024, 17:19 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

должно быть по обеим каналам около 15в
