Зарядное устройство HILTI C4/36-90 схема
|
|
|
Anat78
|
Дата: Четверг, 19.09.2019, 14:49 | Сообщение # 1
|
Администраторы
Anat78
Подполковник
- Сообщений:8236
- Репутация:68±
|

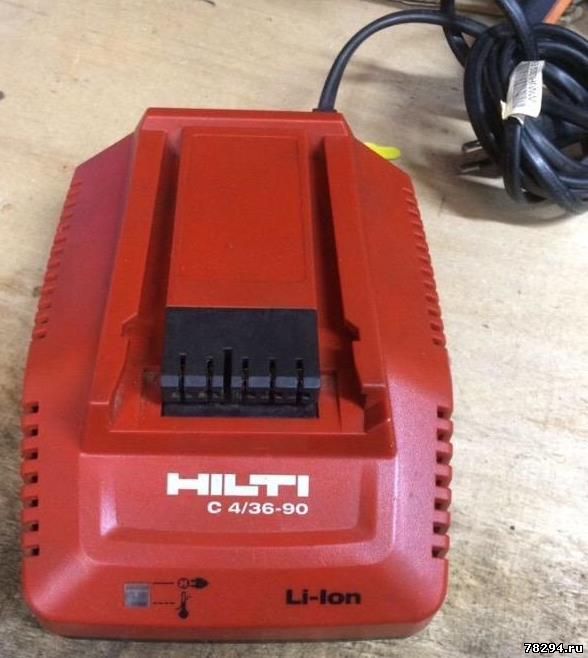

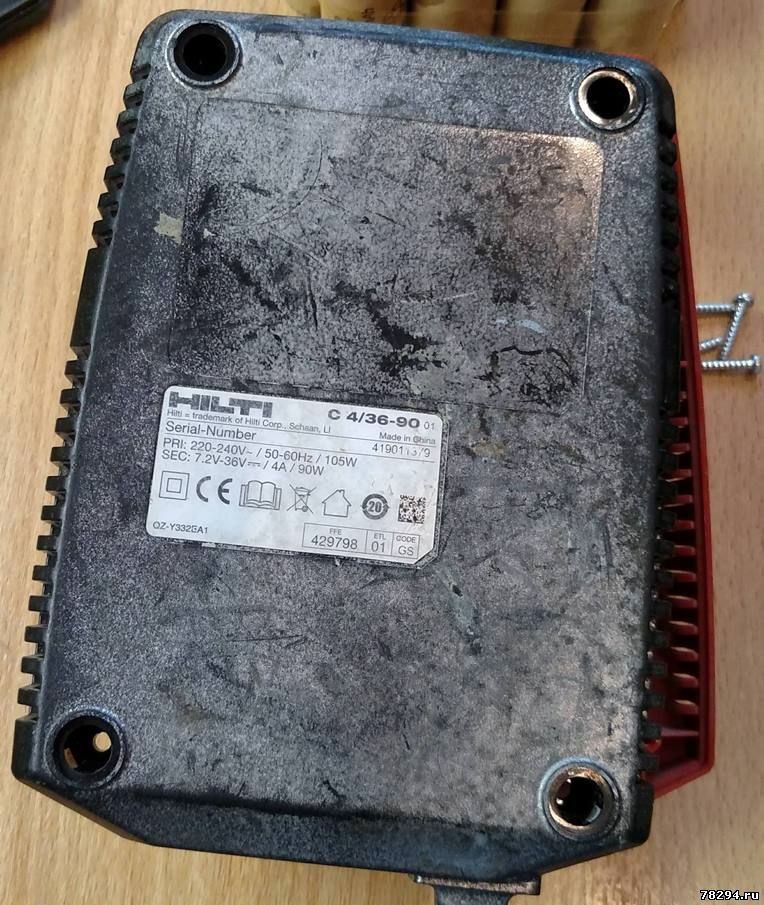

Зарядное устройство HILTI C4/36-90 схема
Принесли в ремонт - не заряжает:
Доступно только для пользователей
Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
fatford505
|
Дата: Среда, 26.08.2020, 23:14 | Сообщение # 2
|
|
|
Привет. Подскажите в чем была проблема?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 27.08.2020, 07:29 | Сообщение # 3
|
Администраторы
Anat78
Подполковник
- Сообщений:8236
- Репутация:68±
|

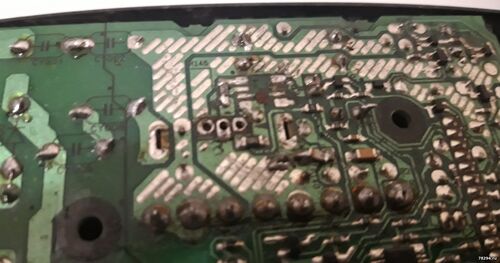

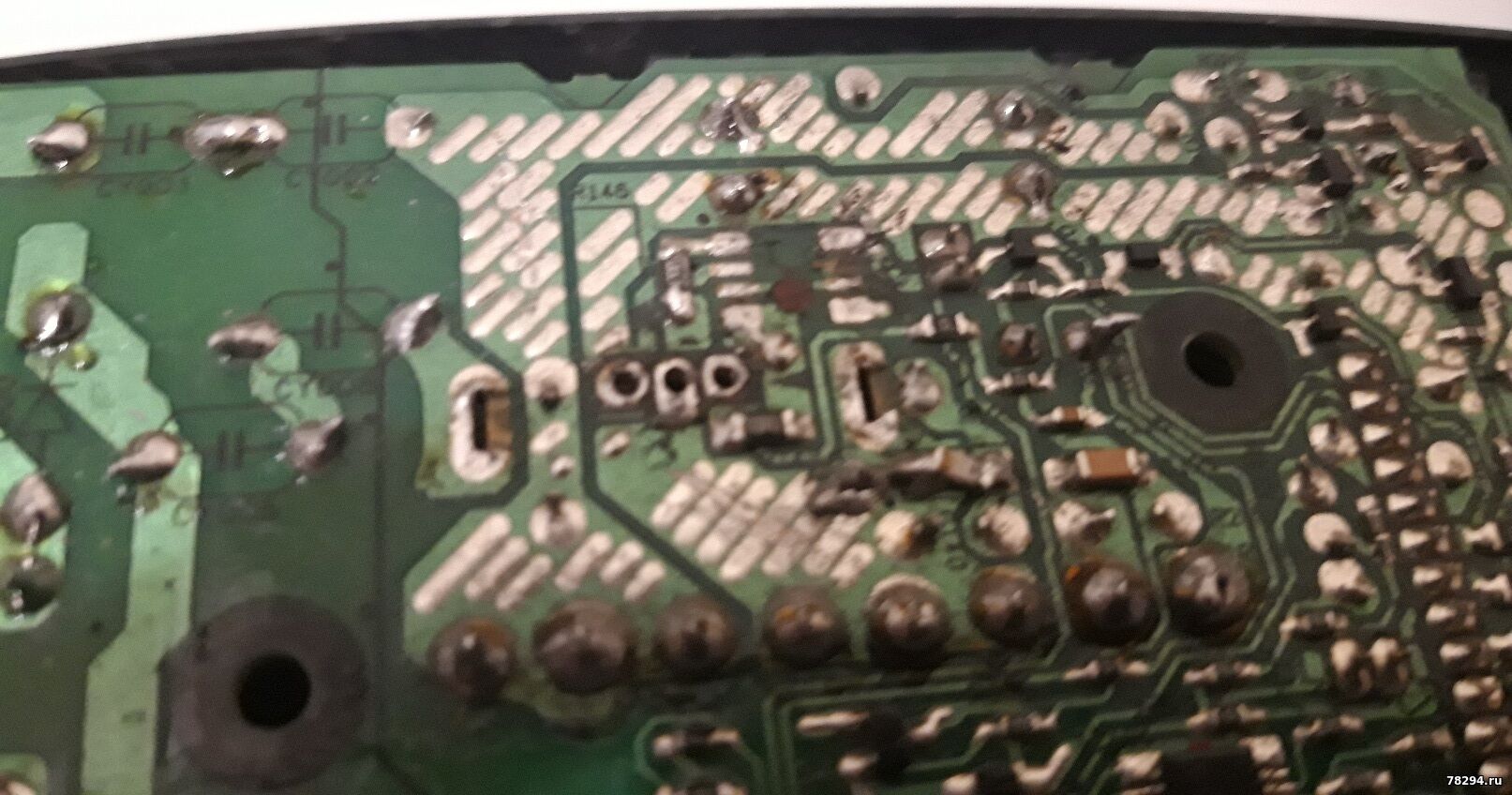

у последней от удара отпал силовой транзистор и электролит
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 04.09.2020, 13:42 | Сообщение # 4
|
Администраторы
Anat78
Подполковник
- Сообщений:8236
- Репутация:68±
|

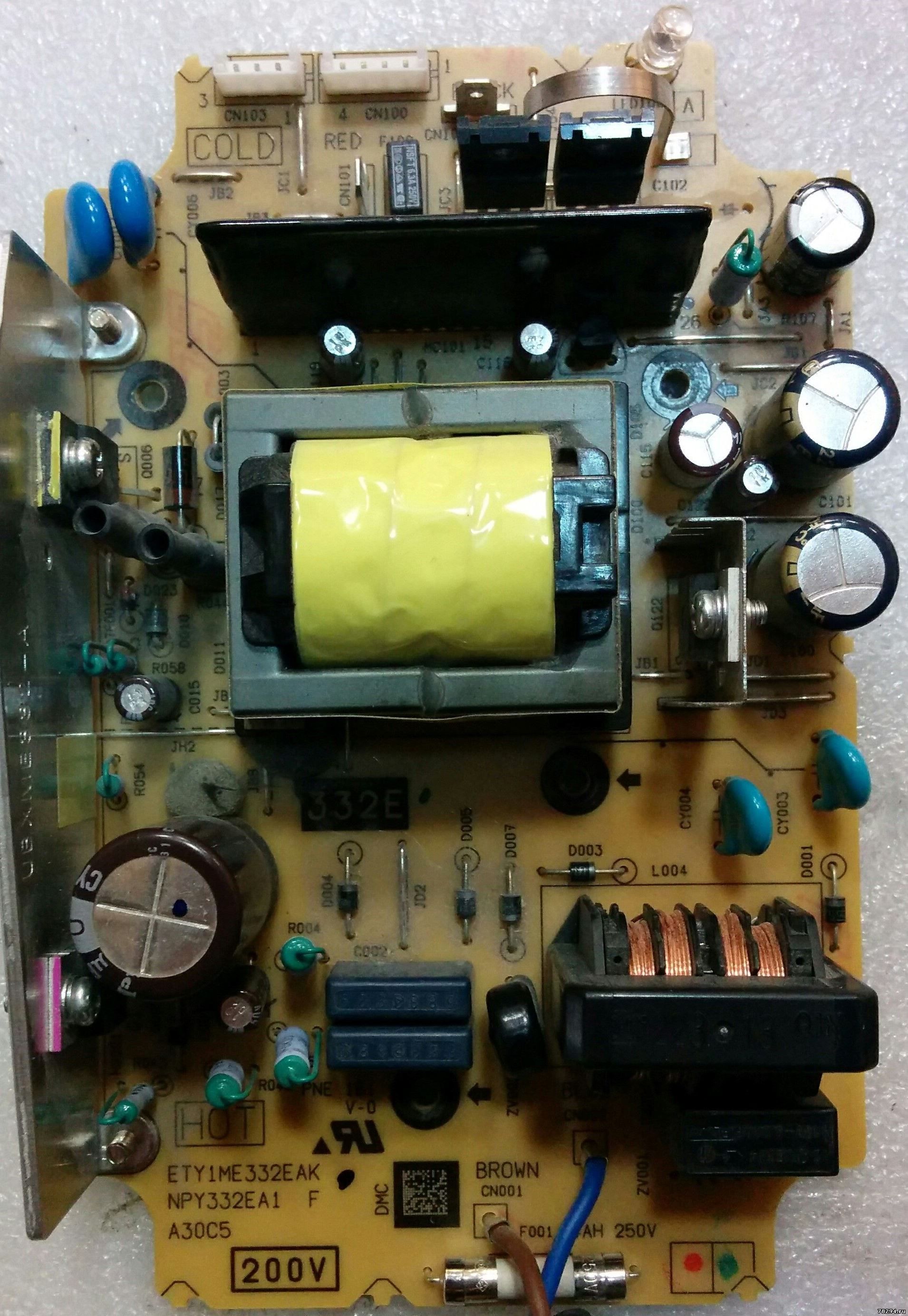

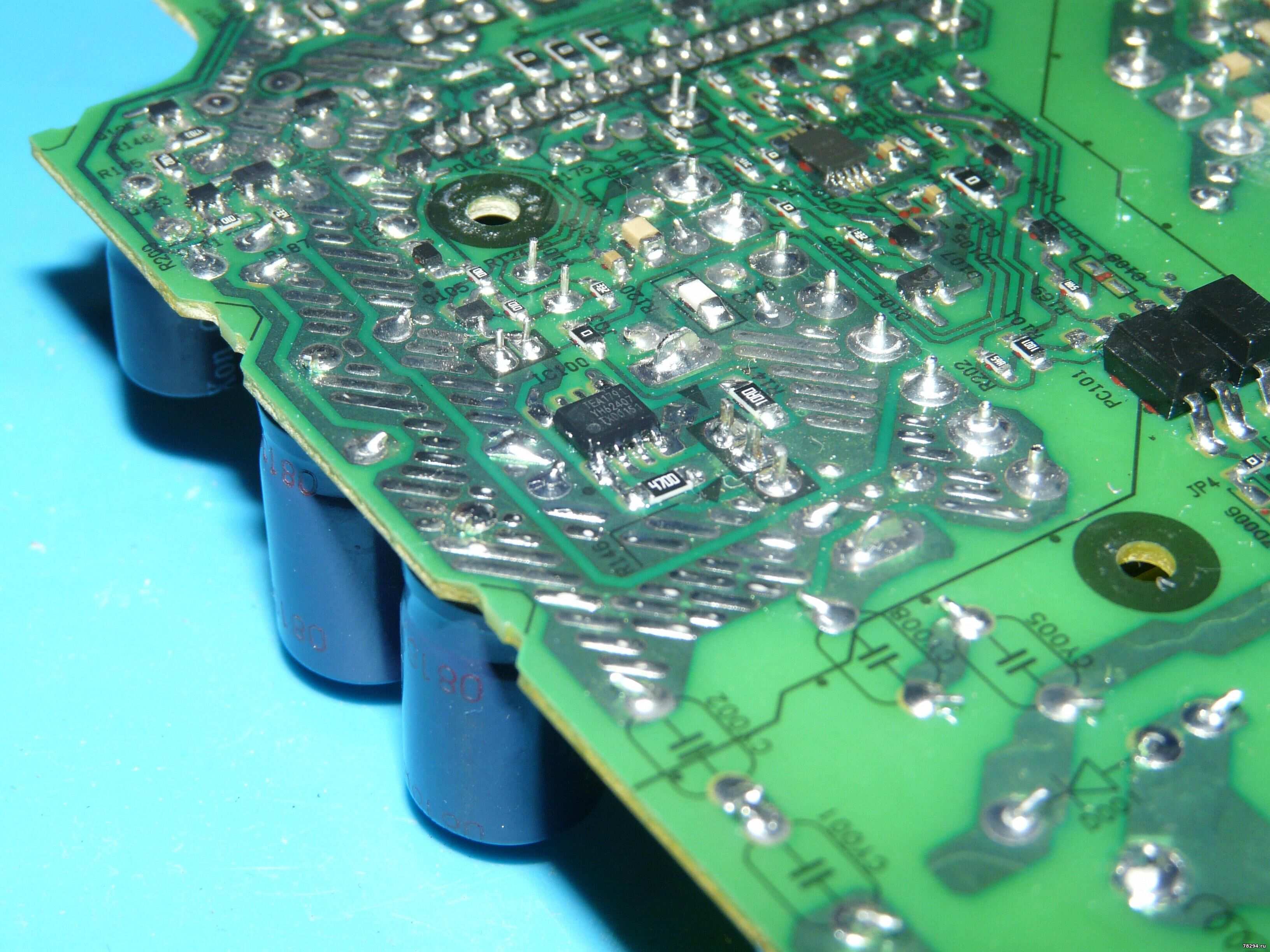

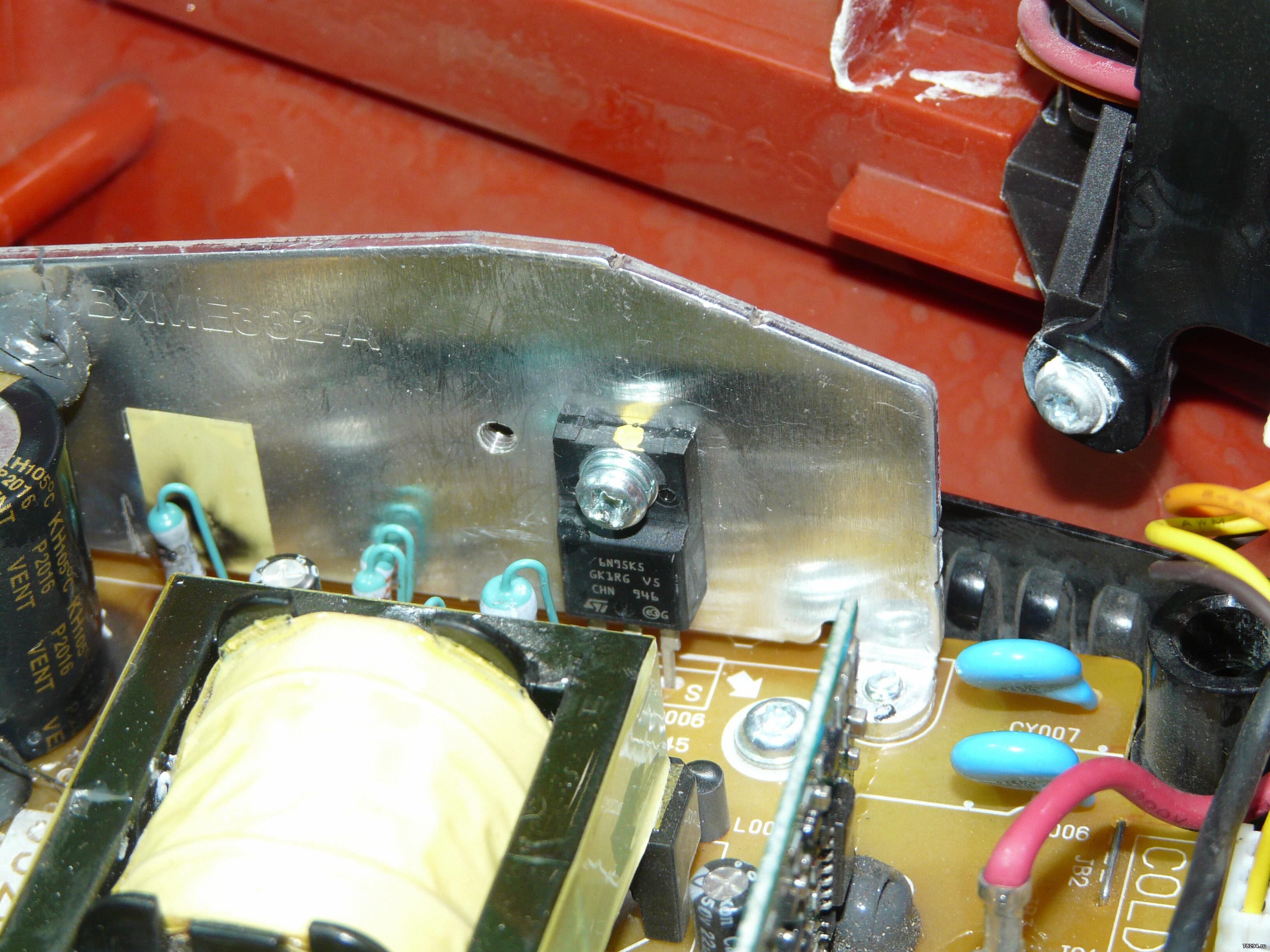

еще фото:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kochetkovoleg4
|
Дата: Суббота, 03.04.2021, 18:23 | Сообщение # 5
|
|
|
После замены GP02N120 и диодов диодного моста, поработал пару минут и выключился. На конденсаторе фильтра порядка 10 вольт, иногда доходит до 30 - 50. Конденсатор менял, диоды ещё раз тоже. Схемы нет. Заблудился в трёх соснах...
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 10.10.2022, 11:54 | Сообщение # 6
|
Администраторы
Anat78
Подполковник
- Сообщений:8236
- Репутация:68±
|

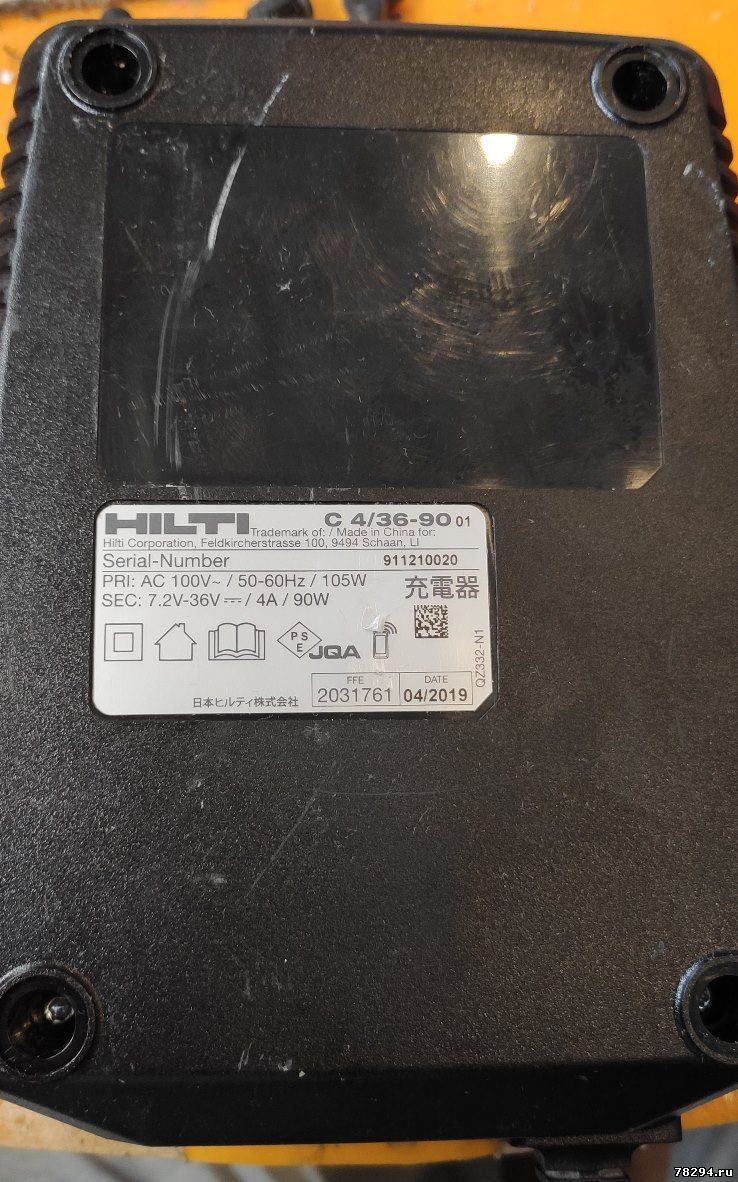

Так же переделываю HILTI C4/36-90 на 220 вольт версий 100в и 110в из Америки и Японии. Обращайтесь!
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
electrogeorgik
|
Дата: Среда, 02.11.2022, 12:50 | Сообщение # 7
|
|
|

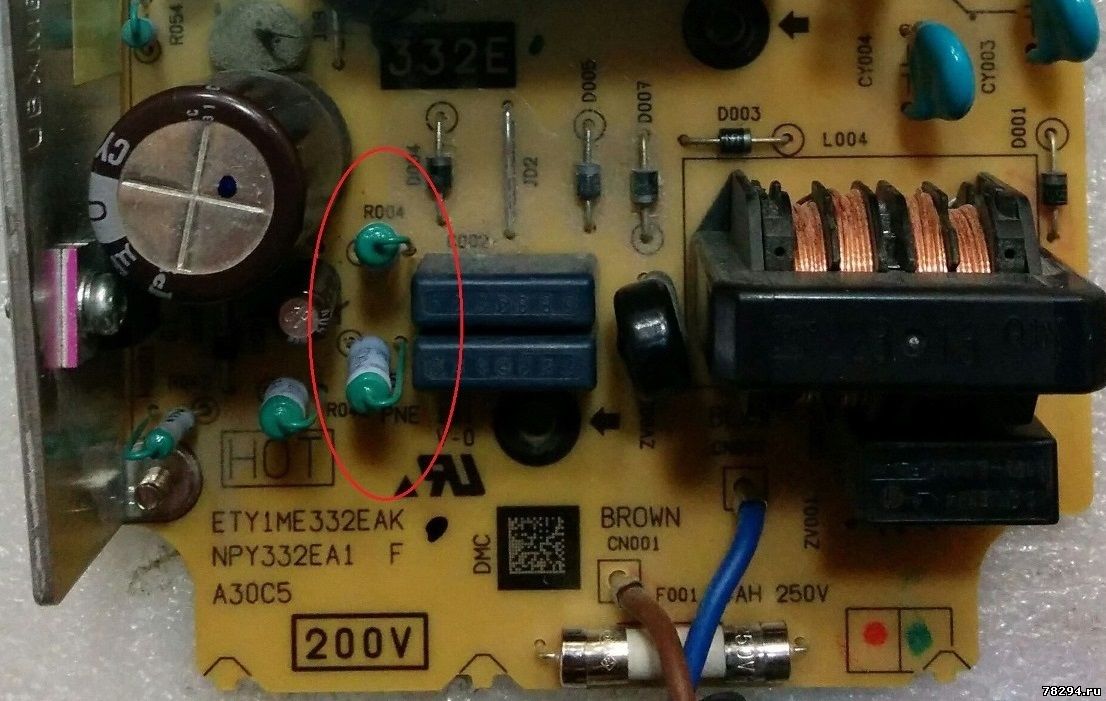

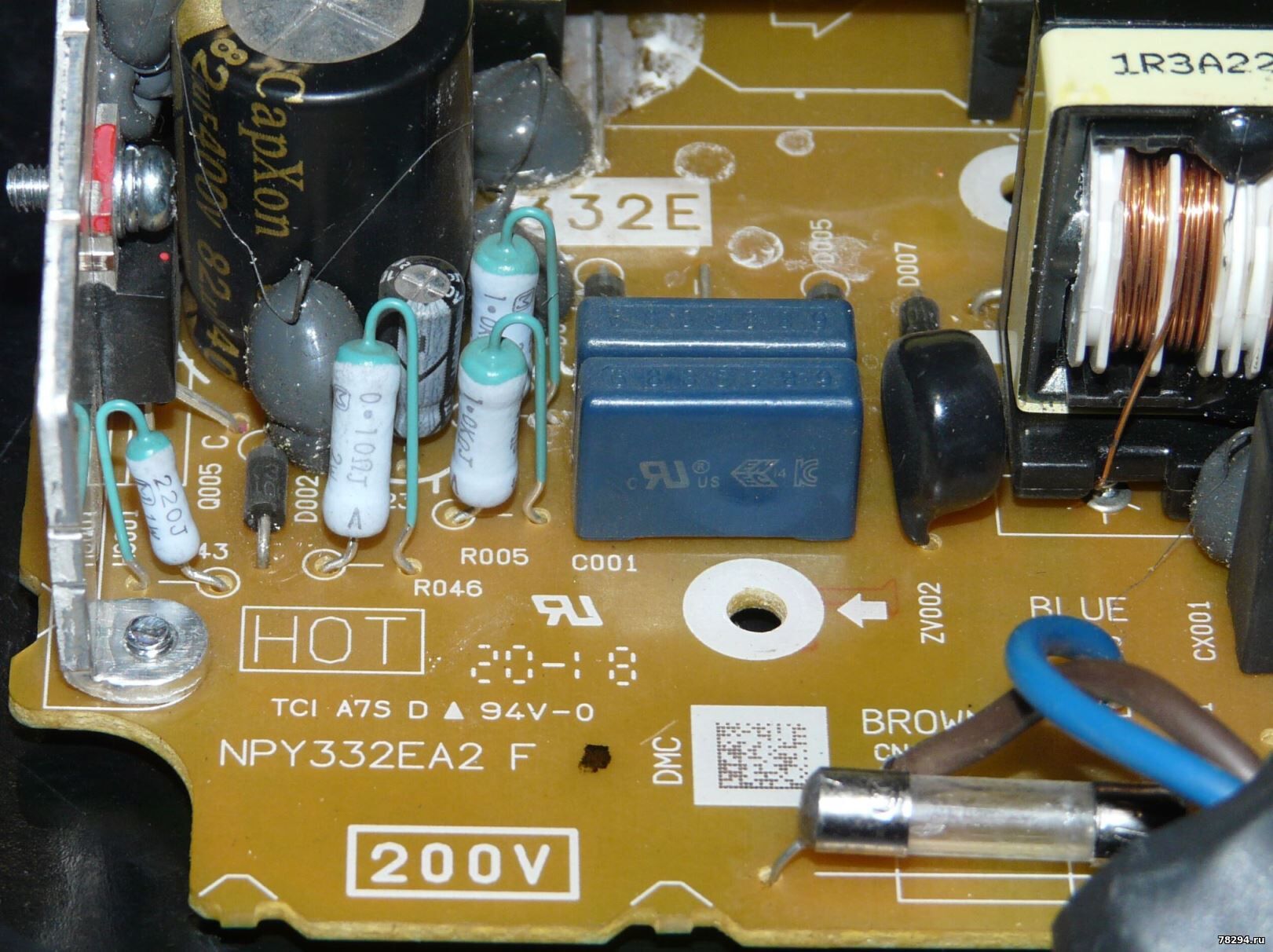

Добрый день. Подскажите номиналы выводных резисторов R004 и R005.
Они случайно не по 0,1Ом как R046 что стоит рядом?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 02.11.2022, 14:15 | Сообщение # 8
|
Администраторы
Anat78
Подполковник
- Сообщений:8236
- Репутация:68±
|
фото?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
DI_sney
|
Дата: Воскресенье, 15.01.2023, 21:21 | Сообщение # 9
|
|
|

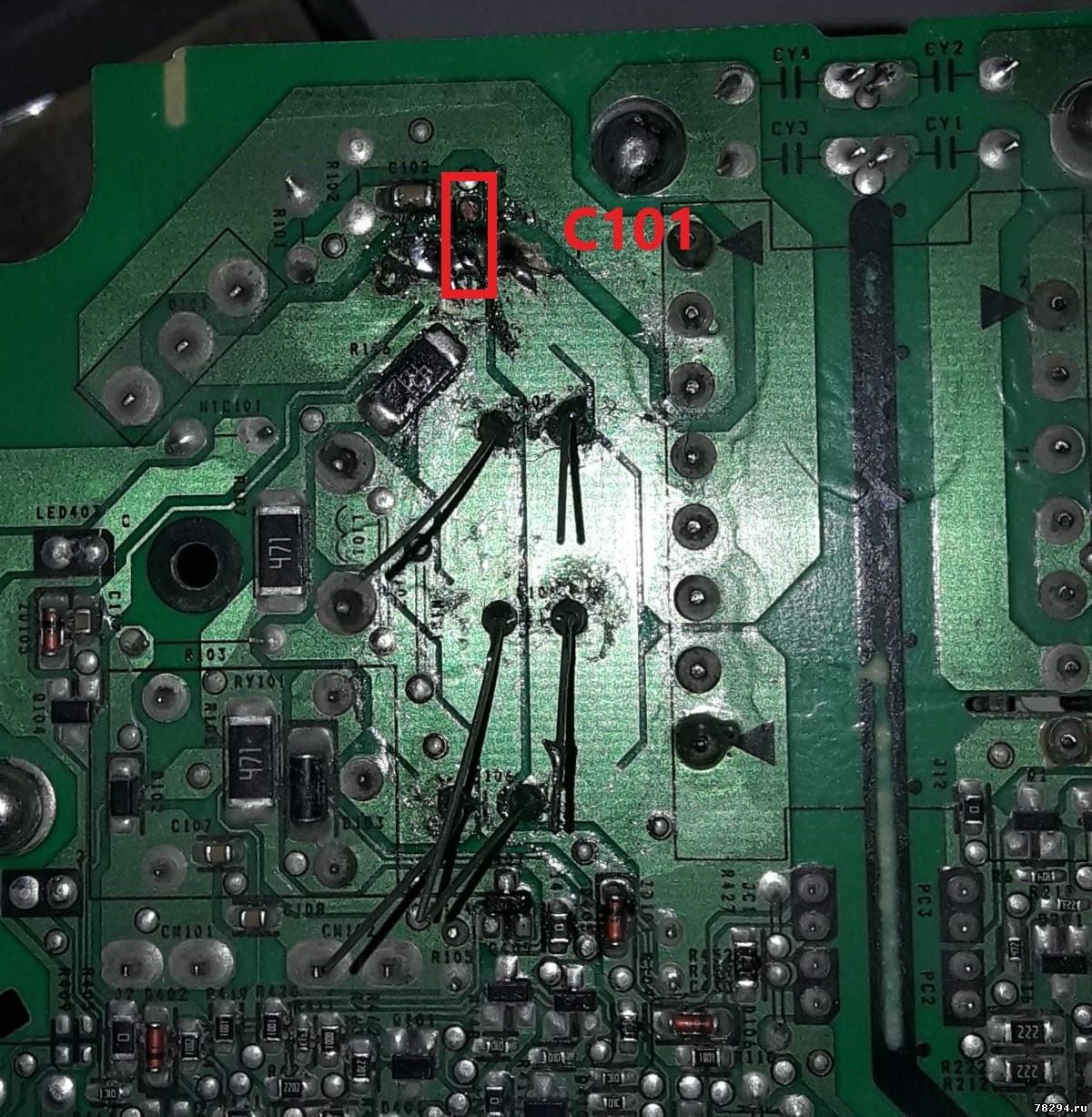

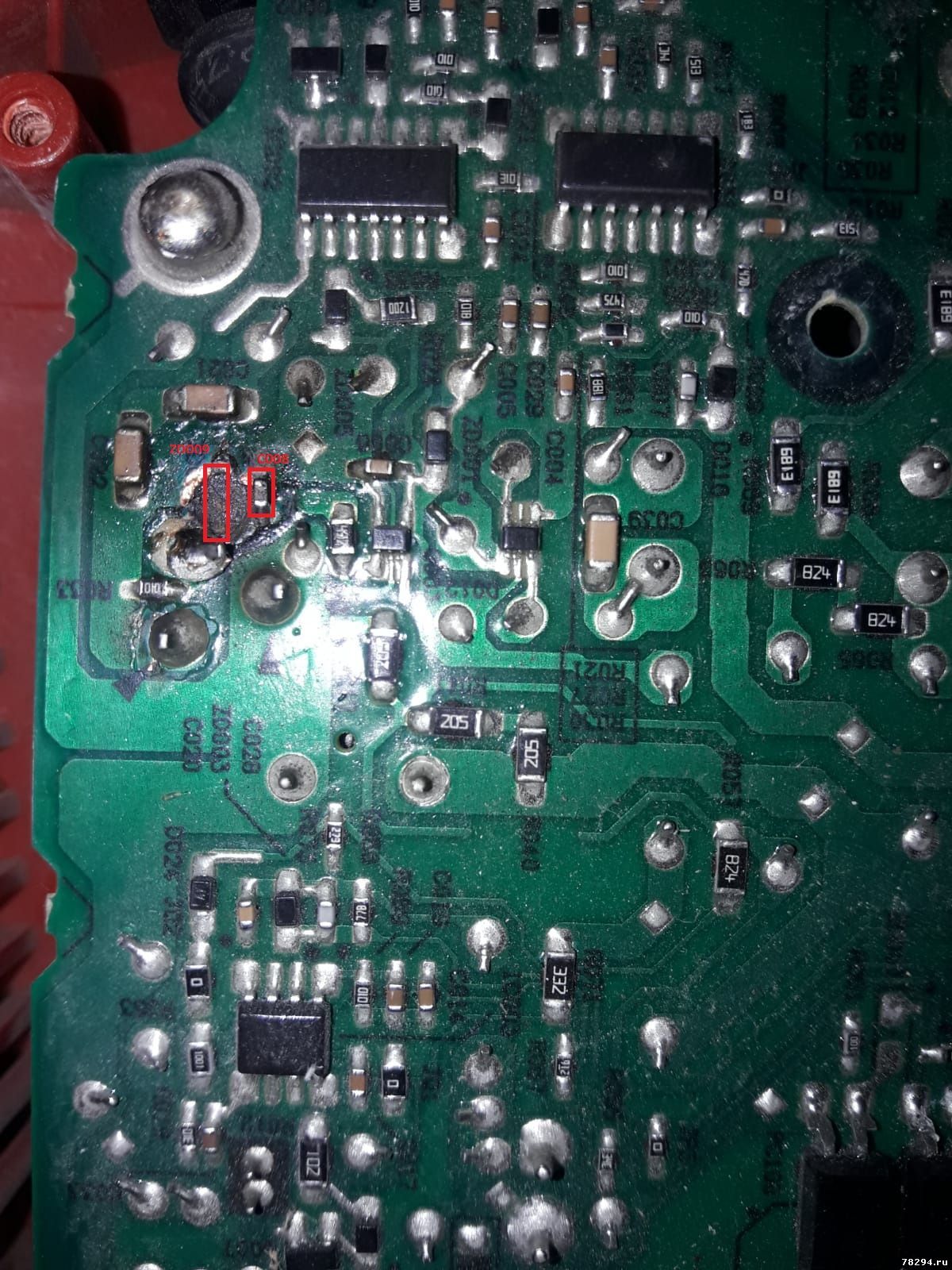

доброго дня. есть две зарядки HILTI C4/36-ACS и HILTI C4/36-90. на HILTI C4/36-90 не могу опознать два элемента ZD009 и С008. стабилитрона просто нет. А на HILTI C4/36-ACS конденсатор С101 не было возможности замерить. элемент рассыпался. не поможете распознать номинал? заранее спасибо
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 12.03.2023, 02:09 | Сообщение # 10
|
Администраторы
Anat78
Подполковник
- Сообщений:8236
- Репутация:68±
|
номиналы резисторов R004 и R005 - 1ком
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dianyhyd
|
Дата: Воскресенье, 15.10.2023, 21:37 | Сообщение # 11
|
|
|
Всем здрасьте, подскажите где можно посмотреть сервис мануал или электронные схемы, конкретно интересует зарядка hilti c 4/12-50
|
|
|
|
|
|
ASPetrovich
|
Дата: Суббота, 21.02.2026, 20:46 | Сообщение # 12
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:69
- Репутация:6±
|
R004 и R005 - 1ком
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 21.02.2026, 23:05 | Сообщение # 13
|
Администраторы
Anat78
Подполковник
- Сообщений:8236
- Репутация:68±
|
Спасибо! поправил
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ASPetrovich
|
Дата: Среда, 01.04.2026, 10:42 | Сообщение # 14
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:69
- Репутация:6±
|
Привет. На клеммах зарядки без аккумулятора должно быть напряжение?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 01.04.2026, 10:44 | Сообщение # 15
|
Администраторы
Anat78
Подполковник
- Сообщений:8236
- Репутация:68±
|
да. но 4-5в всего
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ASPetrovich
|
Дата: Среда, 01.04.2026, 16:32 | Сообщение # 16
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:69
- Репутация:6±
|
у меня она как то странно себя ведет, вроде все сгоревшее поменял, включил через лампу, загорелся зеленый светодиод, на выходе тишина...
я подумал, что без аккумулятора она не заводится, воткнул аккумулятор....
индикатор на аккумуляторе начал мигать, вроде зарядка пошла...
потом щелчок, все потухло ... сгорел предохранитель на выходе 6.3а и транзистор Q122 (114N12N)...
заменил, включил, светодиод горит, напряжения на выходе нет...
подключаю аккумулятор, все повторяется, правда транзистор вроде выжил (я поставил 3205)...
не было чего то подобного? может ткнешь куда?
Сообщение отредактировал ASPetrovich - Среда, 01.04.2026, 16:33 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 02.04.2026, 04:52 | Сообщение # 17
|
Администраторы
Anat78
Подполковник
- Сообщений:8236
- Репутация:68±
|
Проверить трансформатор
