Зарядное Makita DC1801 схема и ремонт

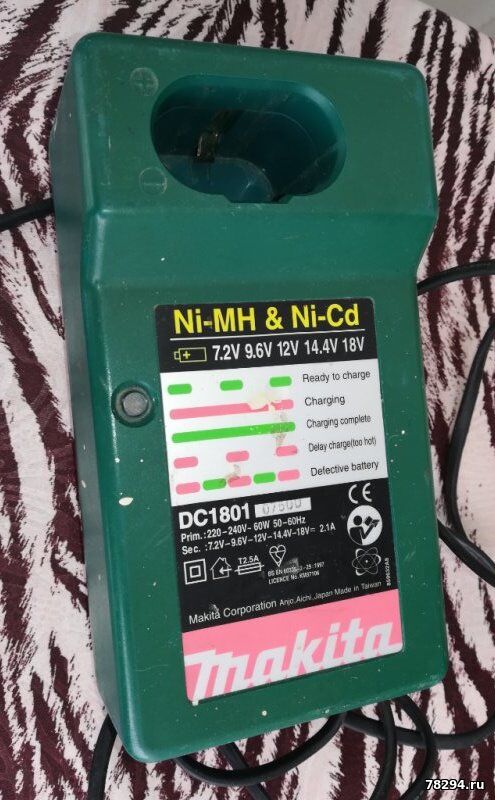

Эта модель предназначена для быстрой и безопасной зарядки аккумуляторных батарей, работающих на напряжении 7,2 и 18 Вольт. Устройство совместимо
с никель-кадмиевыми (Ni-Cd) и никель-металлогидридными (Ni-MH)
элементами, что делает его универсальным решением для домашней
мастерской и профессионального использования. Благодаря интеллектуальной
системе контроля, зарядное устройство предотвращает перегрев и
продлевает срок службы каждой аккумуляторной батареи.

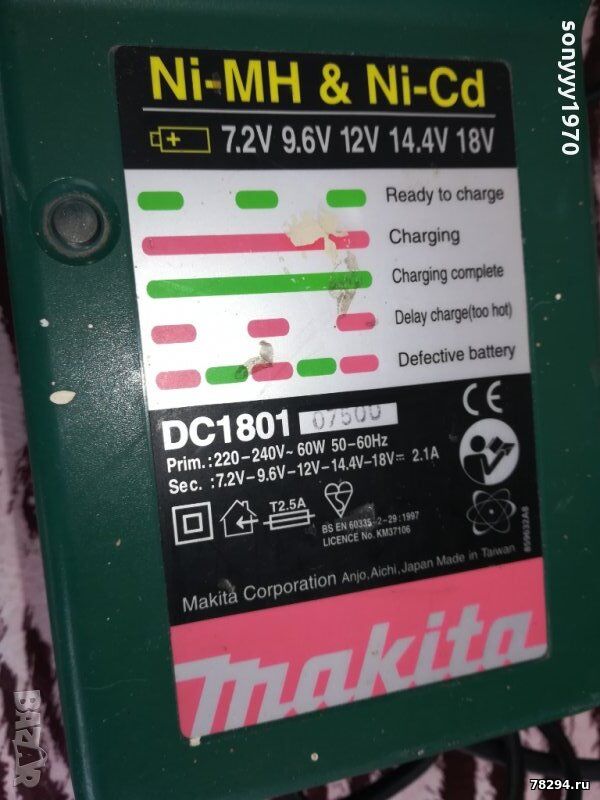

Ток заряда 2,1А

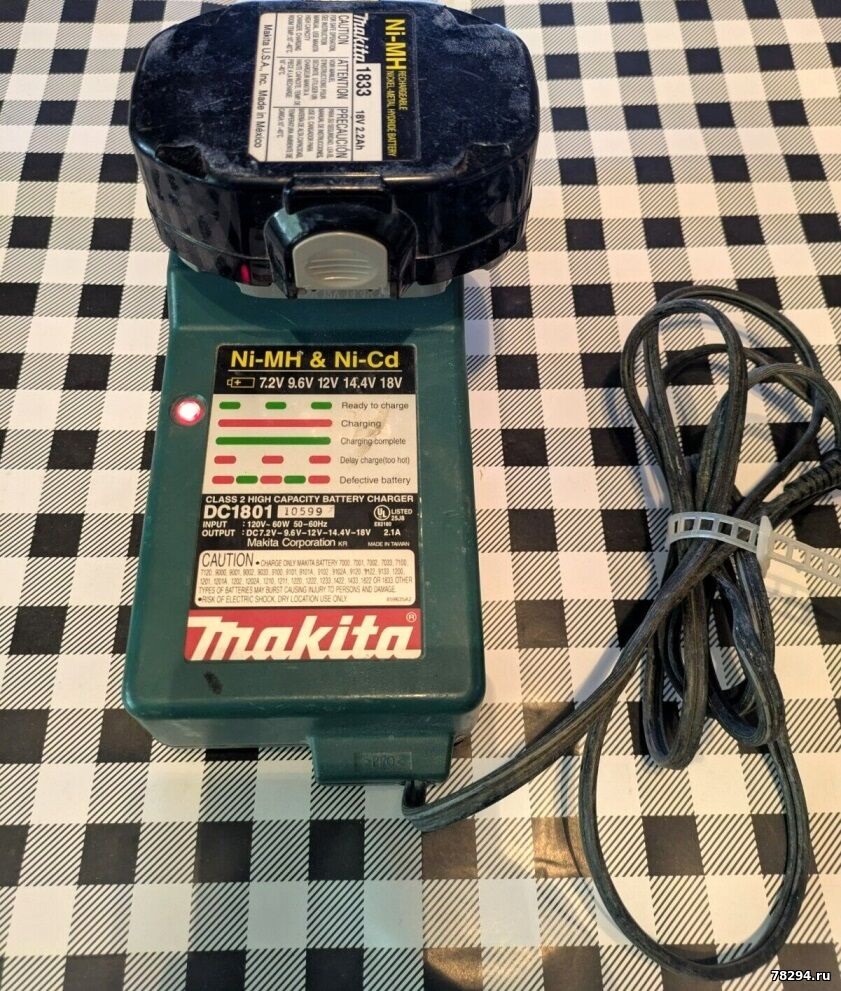

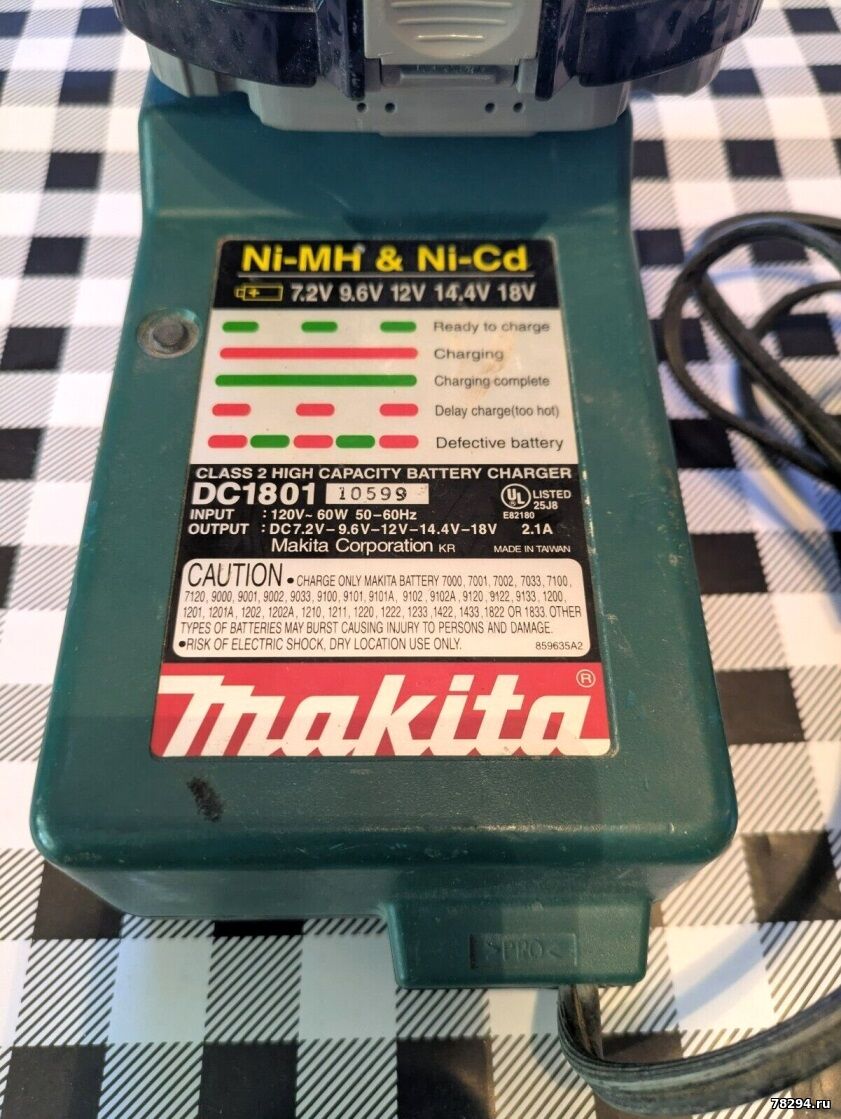

версия на 120 воль:

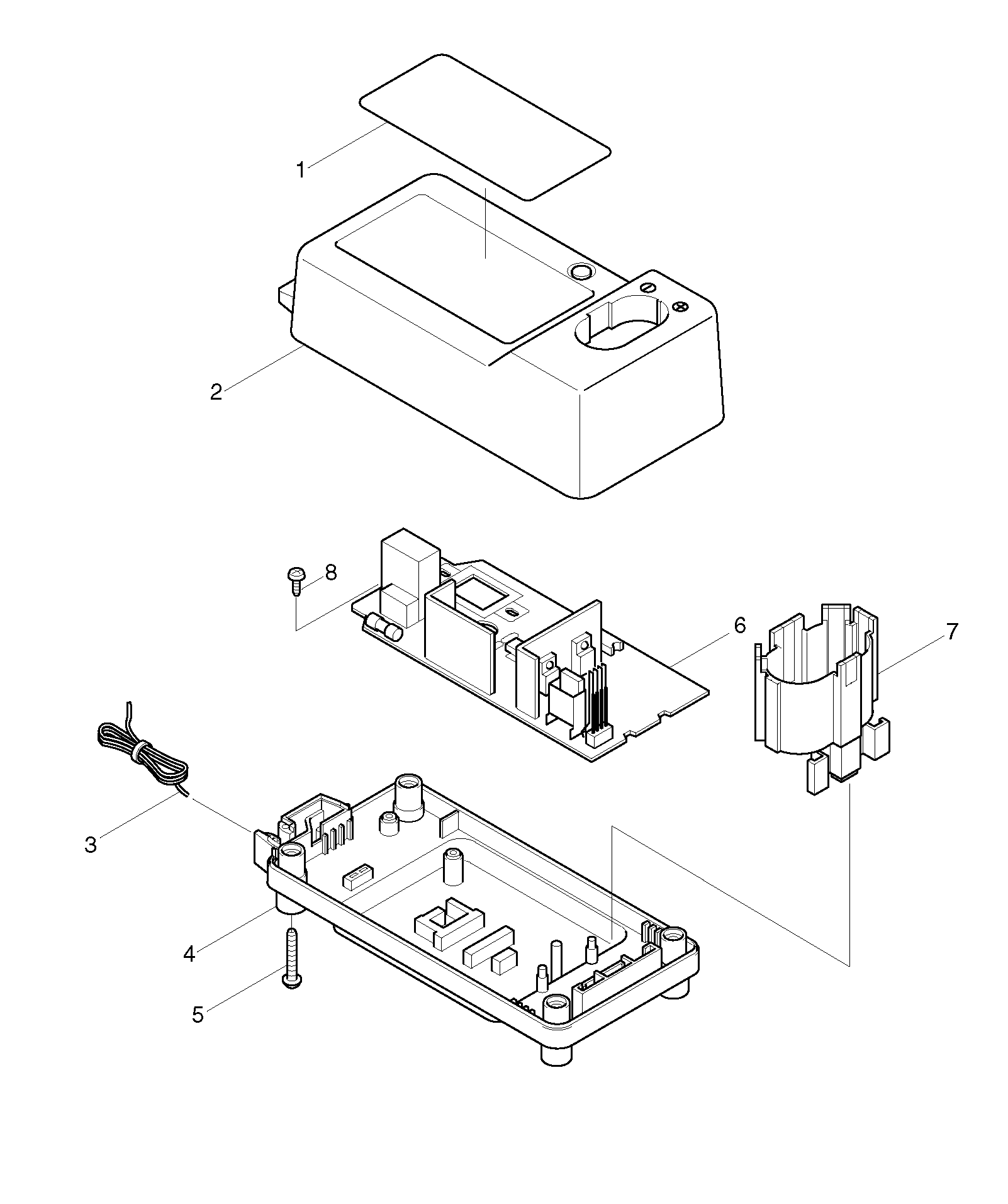

Схема и запчасти:

№ Наименование Кол. Код
1 Метка названия DC1801 1 859631-0
2 Осн. корпуса зар.устройства 1 183035-7
3 Кабель виниловый 0.75-2-2.0 1 667985-9
4 Осн. корпуса зар.устройства 1 183035-7
5 Самонарез. винт. фланец 4X25 4 265999-8
6 Электр. схема 220-240V DC1801 1 631279-8
7 Кожух аккумулятора для DC1801 1 416633-5
5001 Самонарезающий винт M3X6 2 265858-6
