Makita DC1804 и DC1804T схема
Anat78 Дата: Среда, 18.11.2020, 00:17 | Сообщение # 1

Администраторы

Anat78

Подполковник

  • Сообщений:8580
  • Репутация:71±
Anat78

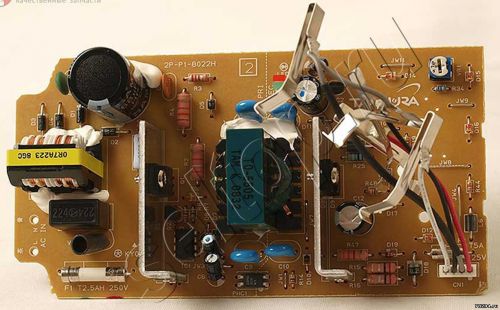

Makita DC1804 схема

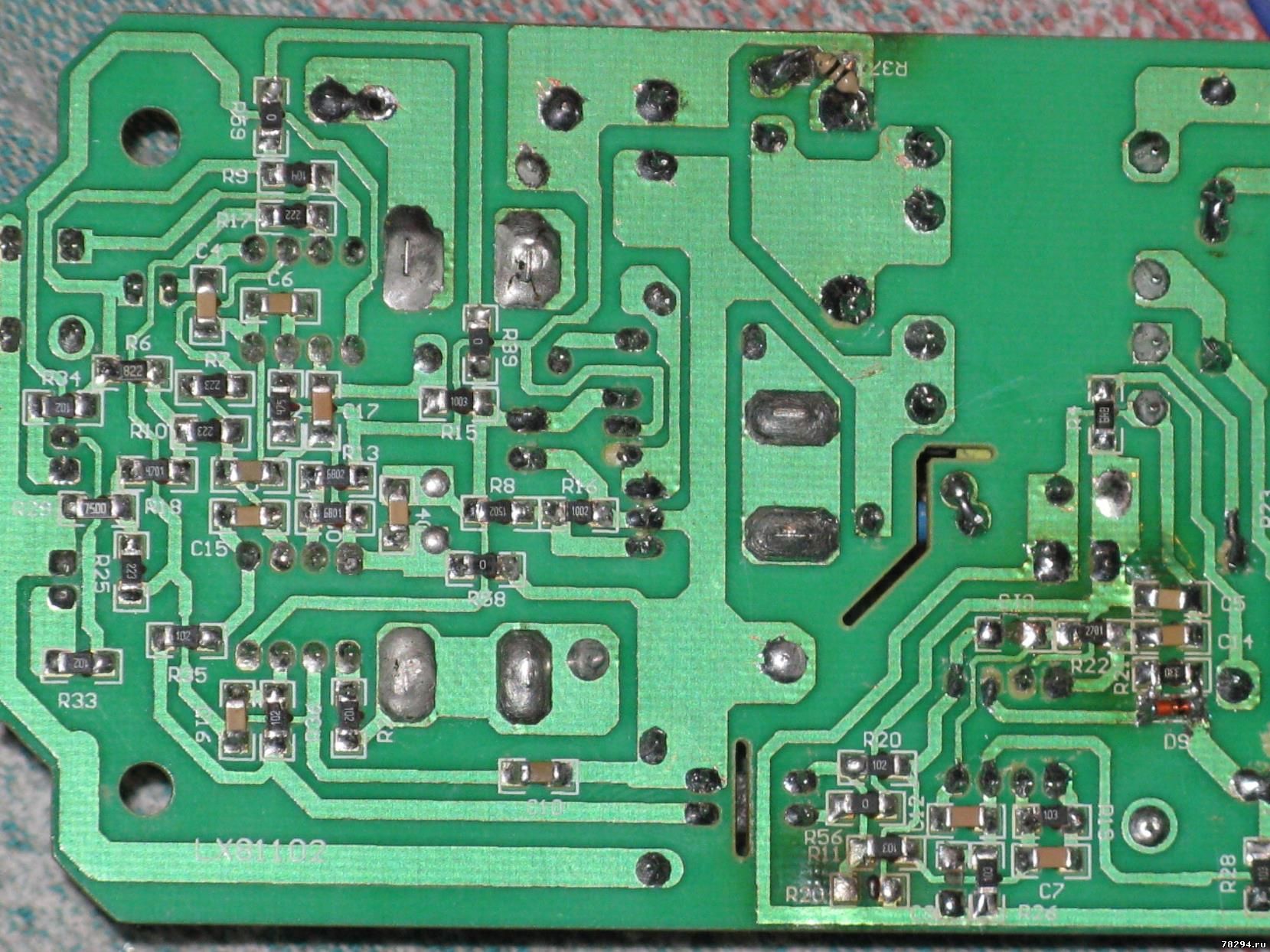

Makita DC1804T схема

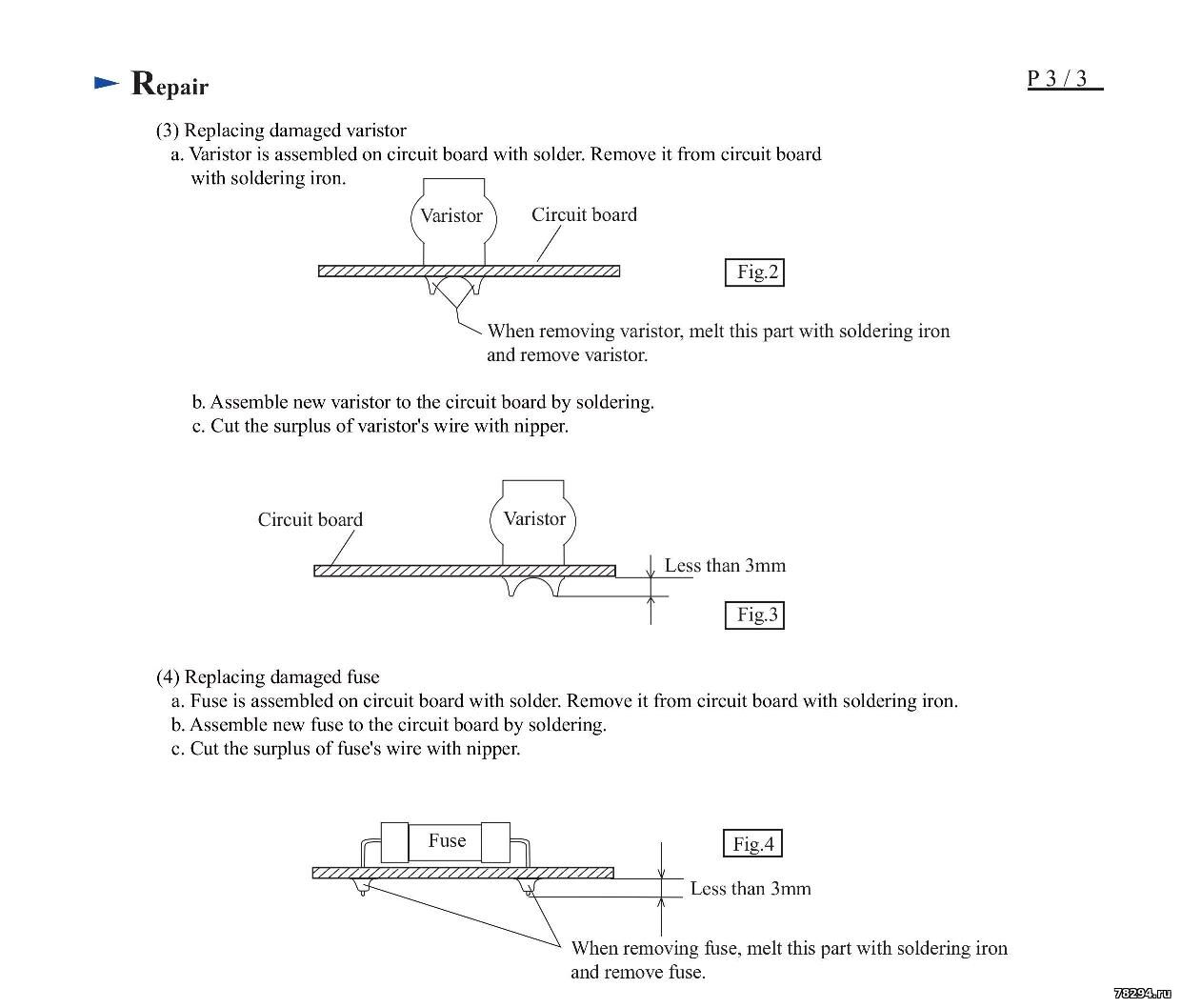

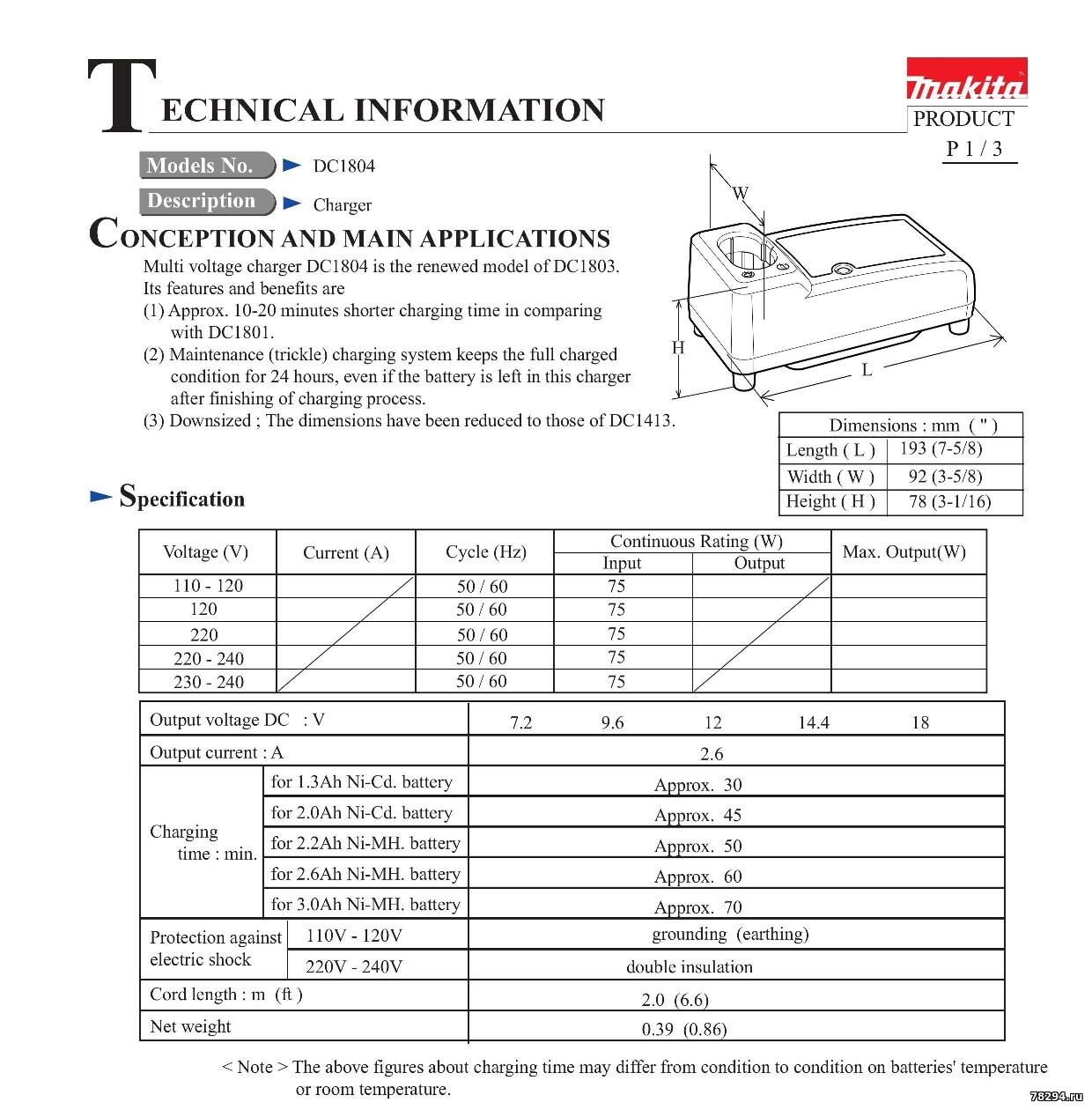

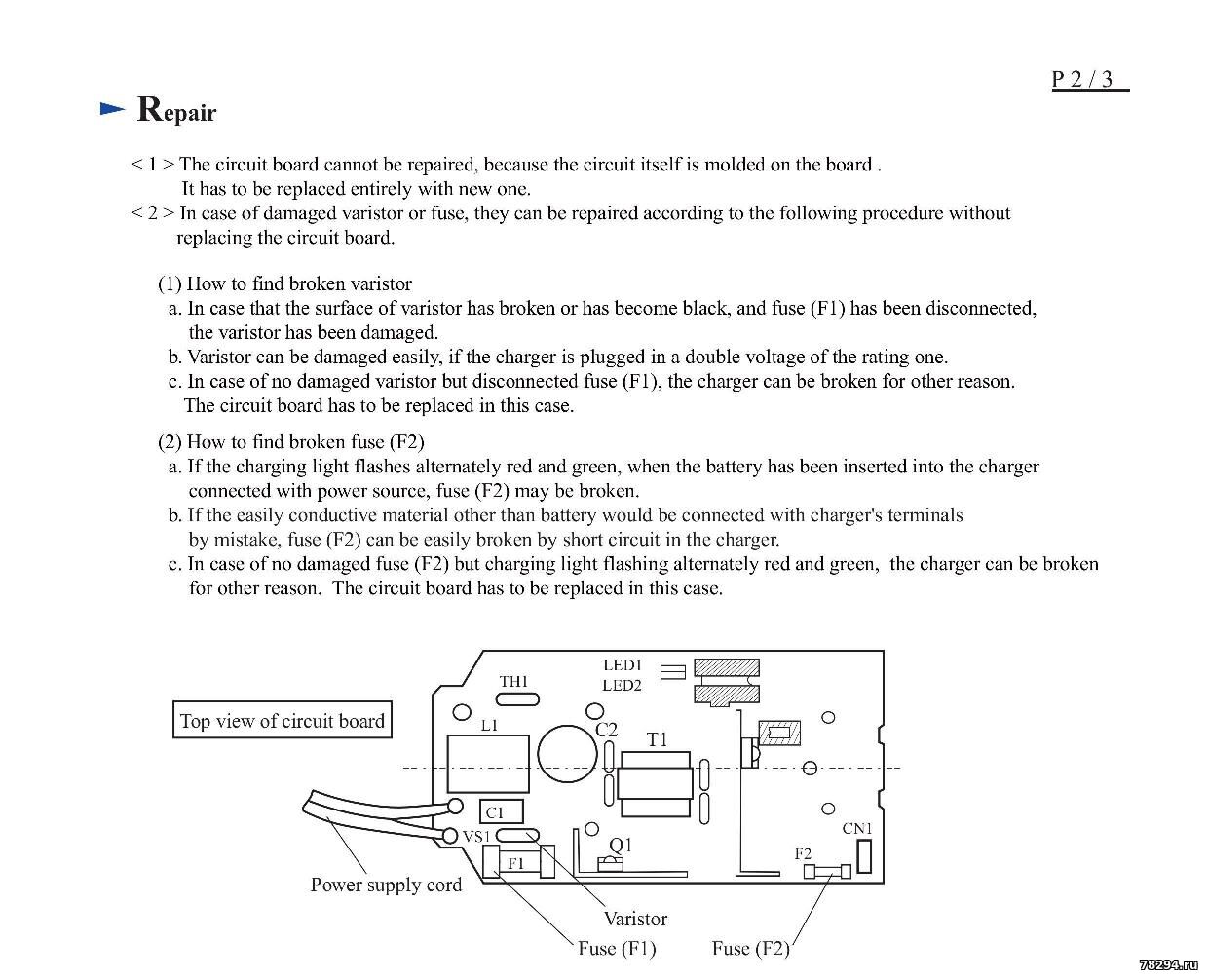

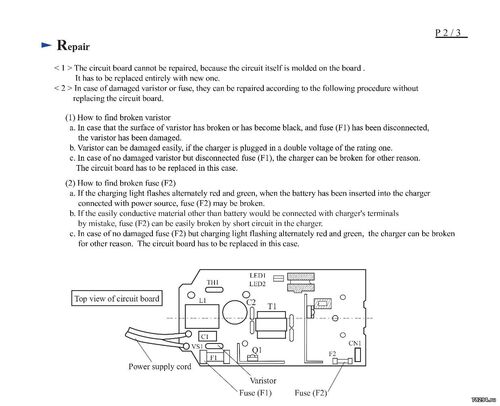

Инструкция: https://www.manualslib.com/products/Makita-Dc1804-Mj-3408212.html

  • DC1804F: Версия поставлялась с блоком питания, рассчитанным под вилку британского стандарта (тип G, 230-240 В) и часто шла в комплекте как отдельный аксессуар или с инструментами для европейского/британского рынка.

  • DC1804T: Версия для стран с розетками стандарта ЕС (тип C / F, 220-240 В). Часто обозначает зарядку, идущую в наборе (Tool) с инструментом или продающуюся в розничных магазинах Европы.

  • DC1804MJ: Модификация, которая чаще всего встречалась в составе готовых промышленных или строительных комплектов оборудования, включающих кейс (Makpac или обычный пластиковый), зарядку и два аккумулятора. Зарядное устройство в такой поставке работает от сети 115–120 В (США, Япония) или стандартных 230 В, в зависимости от региона сборк



    U1 ARTSCHIP UC3843BN
    U2 EL 817 C324
    U4 tl 431A
    U6 LM358N
    U7 139RNCZ04 e3
    Q1 D667 AC
    Rezystor R 27-0.60 ohm R 31-0.40 ohm.

    Транзистор K2545

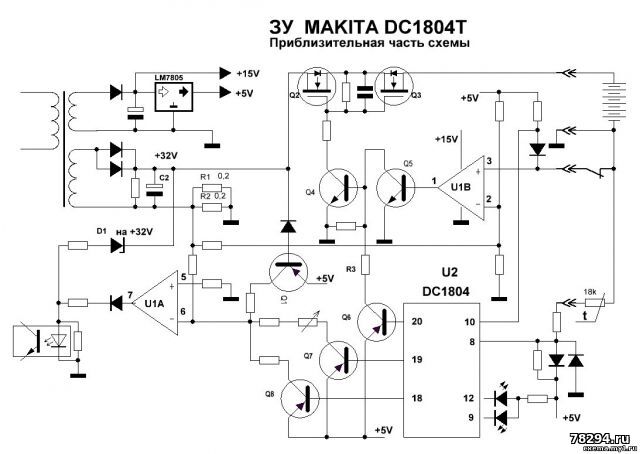

    При запуске силовой части зарядного устройства(ЗУ) в цепи обратной связи(ОС) начинает работать стабилитрон D1
    на 31V поддерживая на С2 напряжение 32V. При подключении аккумулятора замкнутый термоконтакт замыкает на землю
    3 ногу U1B, что приводит к закрытию Q5 и замыканию на землю через диод 10 ноги U2. Затем контроллер U2 открывает
    Q6,Q7,Q8. Напряжение +5V через открытый Q6 и R3 поступает на открывание Q4 который замыкает ключ, выполненный на
    Q2,Q3. Напряжение +5V с открытых Q7,Q8 и падение напряжения с шунта R1,R2 по 0,2 Ом поступает на 6 ногу U1A, что
    приводит к стабилизации Iвых=2,6А через подаваемое напряжение на оптрон с 7 ноги U1A.
    Предположительно окончание зарядки контроллер определяет по нагреванию аккумулятора. Информация о температуре
    аккумулятора поступает на 8 ногу U2.
    Принцип зарядки ЗУ MAKITA DC1414 такой же. Разница в том, что по окончании заряда ток ограничивают в районе
    80мА, так как не используют ключ на Q2,Q3.
    Обратите внимание транзисторы в данном ЗУ применены с защитой тока базы, поэтому у них база-коллектор тестером
    не звонится, а тестер(на фото) показывает как обычный транзистор.



    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
  • Anat78 Дата: Суббота, 02.01.2021, 04:58 | Сообщение # 2

    Администраторы

    Anat78

    Подполковник

    • Сообщений:8580
    • Репутация:71±
    Anat78

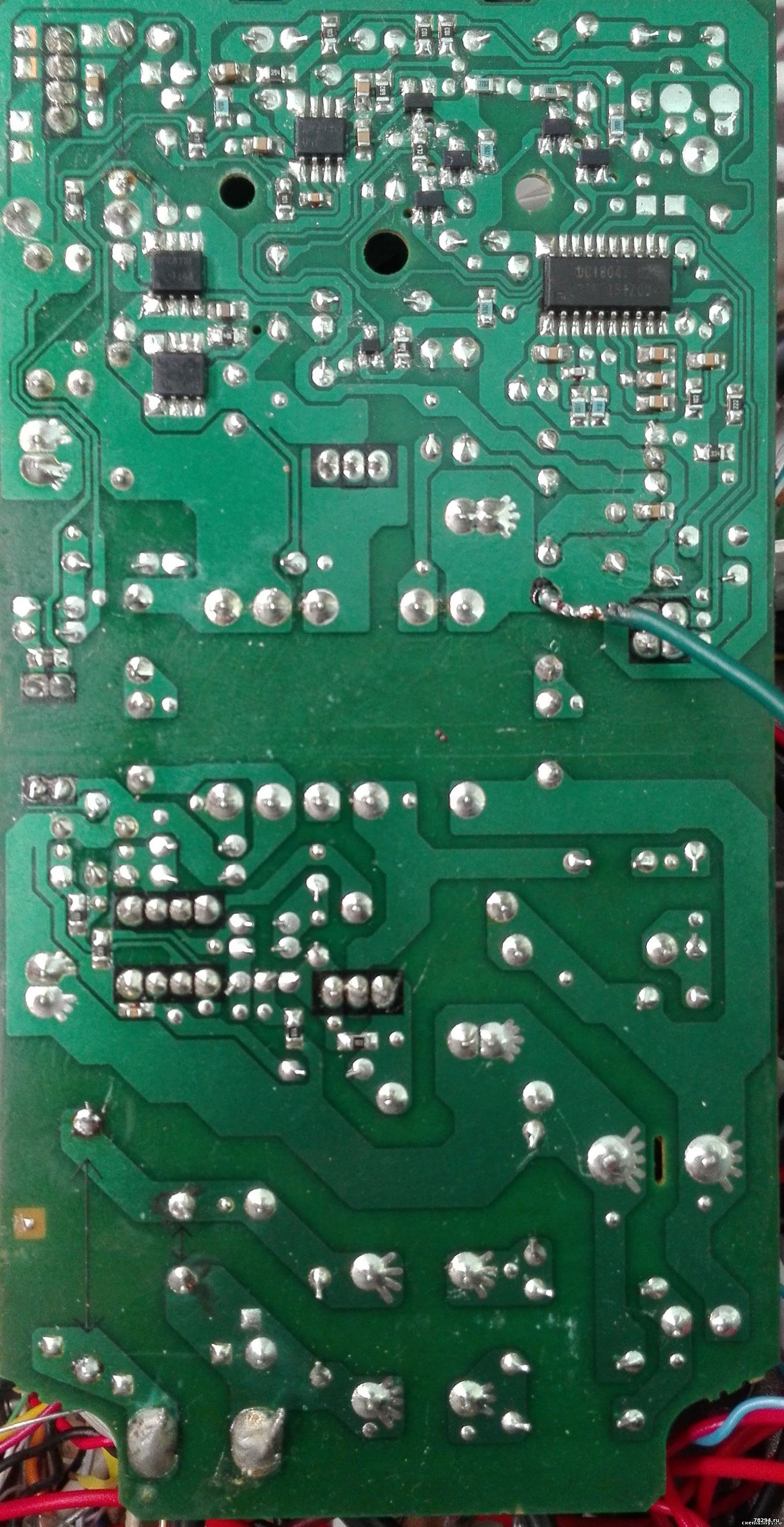

    Версия на 120 вольт:









    Версия на 220 вольт









    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    Anat78 Дата: Четверг, 16.03.2023, 15:10 | Сообщение # 3

    Администраторы

    Anat78

    Подполковник

    • Сообщений:8580
    • Репутация:71±
    Anat78

    Для уменьшения выходного напряжения с 32 до 22 вольт можно припаять стабилитрон:





    78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
    http://www.78294.ru/forum/48
    Anat78 Дата: Четверг, 11.06.2026, 10:42 | Сообщение # 4

    Администраторы

    Anat78

    Подполковник

    • Сообщений:8580
    • Репутация:71±
    Anat78
