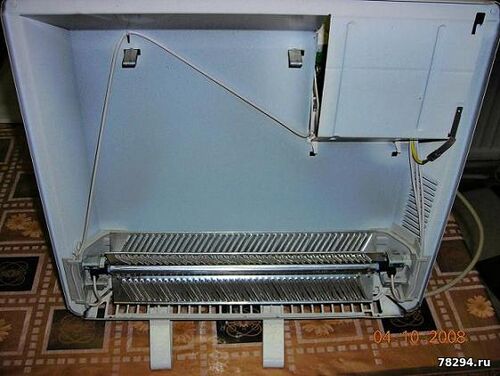

Электрообогреватель Nobo схема
|
|
|
Anat78
|
Дата: Понедельник, Вчера, 09:03 | Сообщение # 1
|
Администраторы
Anat78
Подполковник
- Сообщений:8711
- Репутация:73±
|

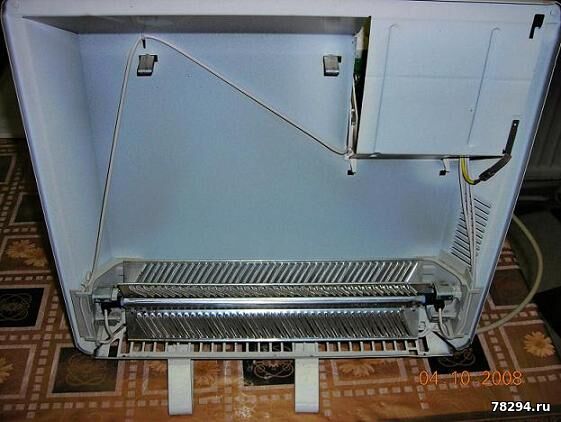

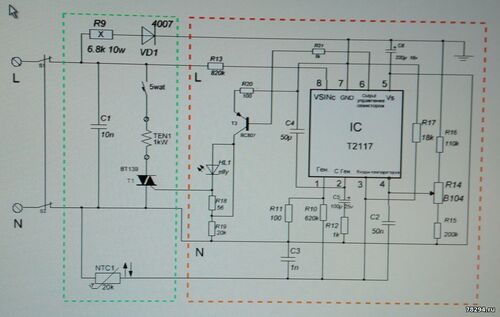

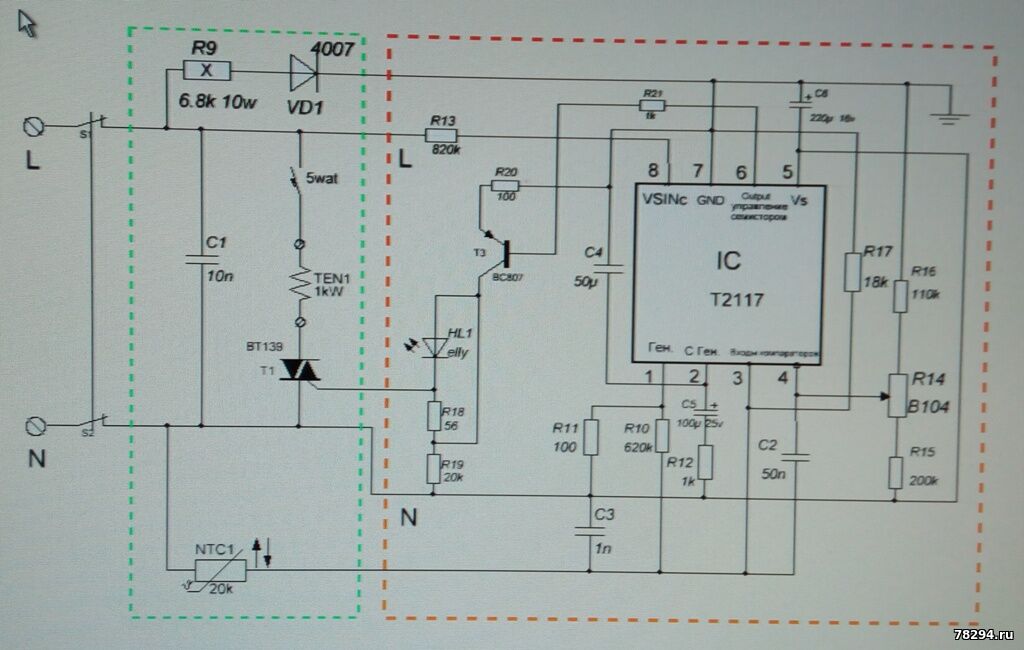

Электрообогреватель Nobo схема
Собственно модуль прост и собран на специализированной микросхеме T2117, которая управляет работой симисторного ключа.
https://cdn.zener.ru/media24/PDF/1036291.pdf
Интегральная схема управления семисторным ключом с коммутацией при переходе через ноль и функцией регулировки мощности, отдаваемой в
нагрузку
Отличительные особенности:
- Непосредственное питание от сети
- Потребляемый ток не более 0,5 мА
- Малое количество внешних компонентов
- Коммутирует обе полуволны, поэтому в токе нагрузки нет постоянной составляющей
- Управляющий выход имеет отрицательный уровень с типовым значением импульсного тока 100 мА, а также защищен от к.з.
- Простая регулировка мощности
- Генератор пилообразного напряжения
- Источник опорного напряжения
Области применения:
- Регулировка мощности при малом уровне ЭМИ за счет включения нагрузки при переходе через 0
- Стабилизация температуры
- Управление мигающими лампами

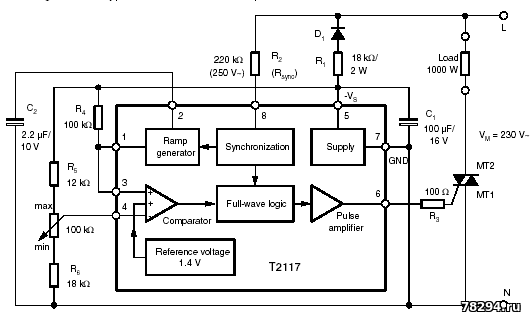

Структурная схема:

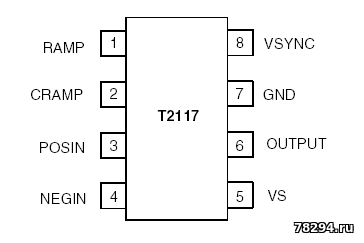

Расположение выводов:
Описание выводов:
1RampВыход пилообразного генератора
2CRampЗадающий конденсатор
3POSINНеинвертирующий вход компаратора
4NEGINИнвертирующий вход компаратора
5VSНапряжение питания
6OutputИмпульсный выход управления семистором
7GNDОбщий
8VsyncВход синхронизации с сетью
Общее описание:
T2117 – специализированная интегральная микросхема, которая предназначена для построения силового ключа, замыкающегося при переходе через
ноль, и выполнена по биполярной технологии. Она используется для управления активной нагрузкой, подключенной к сети, а в качестве силового элемента
подразумевает использование семистора. При этом, включение семистора осуществляется при переходе через ноль. Встроенный пилообразный генератор
позволяет реализовать функцию регулировки мощности за счет изменения количества волн сетевого напряжения, поступающих к нагрузке за определенный интервал
времени.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, Вчера, 09:17 | Сообщение # 3
|
Администраторы
Anat78
Подполковник
- Сообщений:8711
- Репутация:73±
|

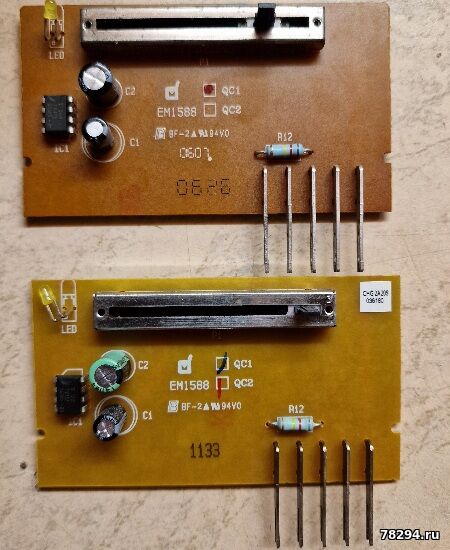

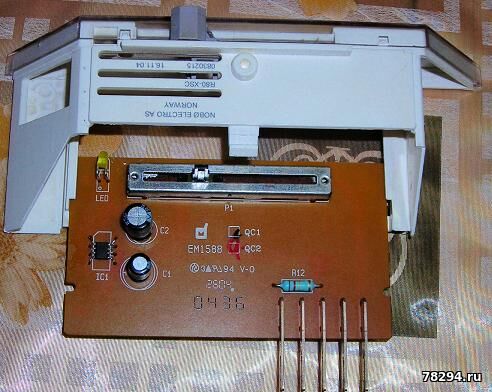

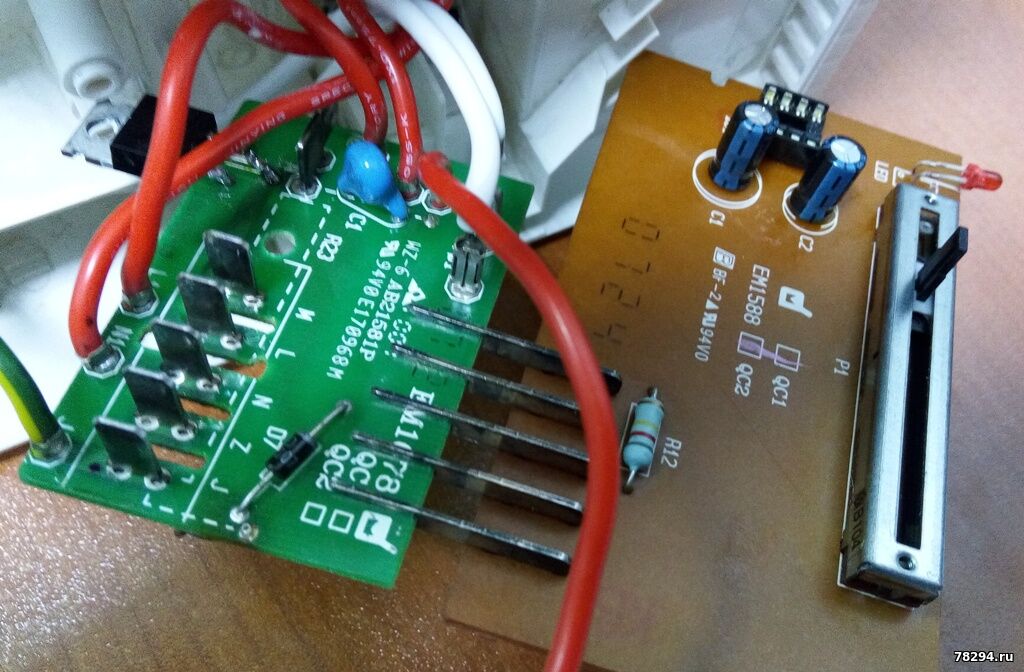

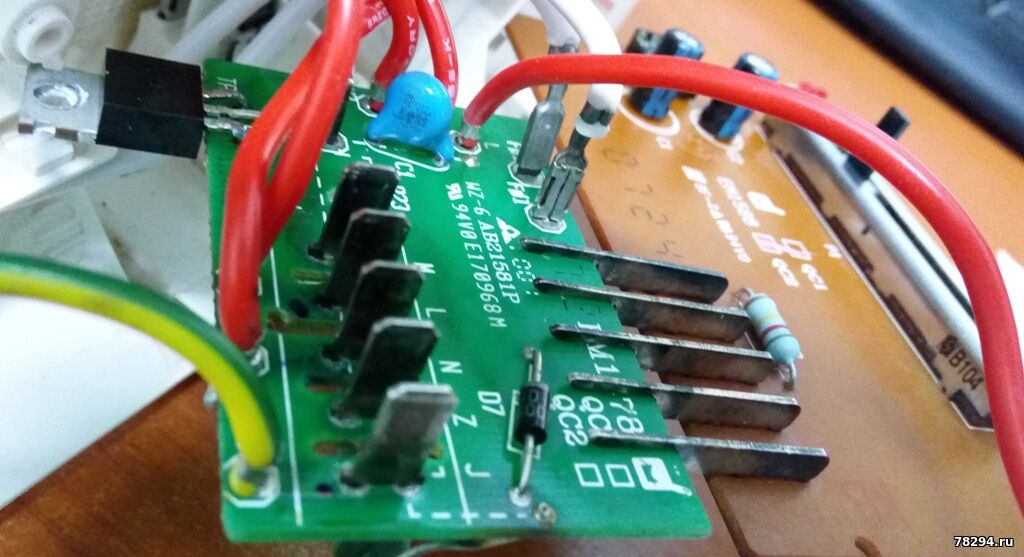

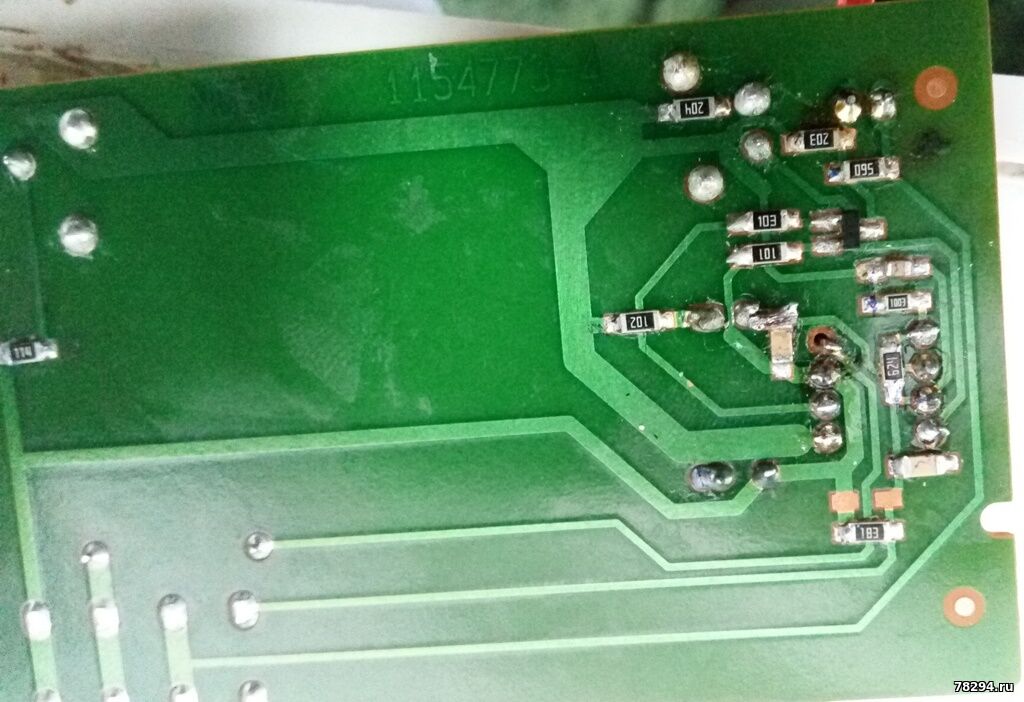

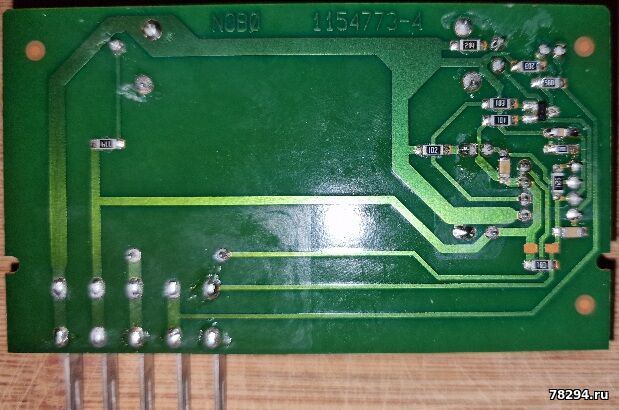

термостат NOBO R80-XSC от конвектора Nobo
так же на T2117

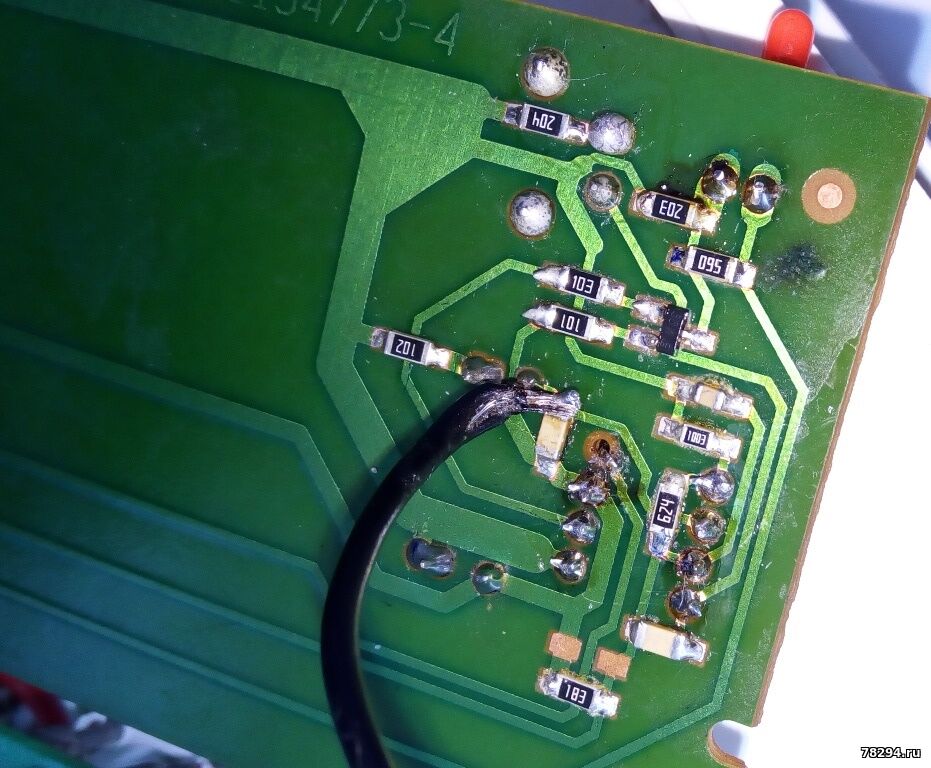

Кондер висит между 5(-Vs) и 7(Gnd) ногой, это питание м/с -9.5v, под замену, плюс сдохли С2 на 50 нФ. Правда он не 50, а 100 нФ, а С3 не 1, а 10
С2 очень важен он гасит помехи шумы в цепи компаратора к которому подключен мост из датчика задаюшего потенциометра и их подтяжек... понятно что на столе может работать и без него на реалном уастройстве сбоить будет
47н там или 100н или даж 150н думаю фиолетова важно отсутсвие утечек плату после ремонта надо помыть и желателно покрыть лаком и высушить до устанофки...
