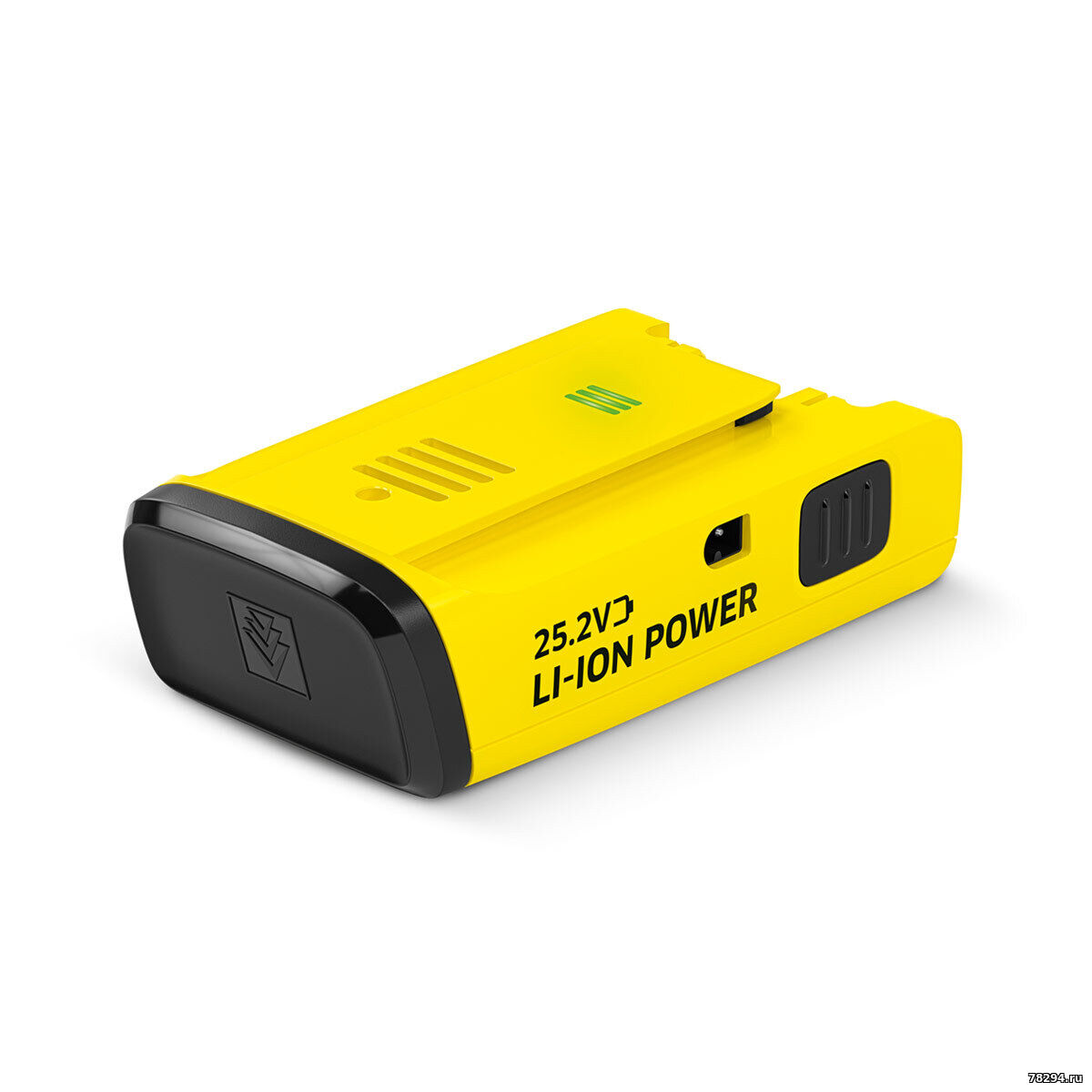

Аккумуляторный блок VC 25.2/25 (EVE) для вертикальных пылесосов сухой уборки Karcher VC 6 Cordless, VC 7 Cordless yourMax.

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

andreiholmogorov

Дата: Вторник, 02.06.2026, 18:01 | Сообщение # 2

Пользователи

andreiholmogorov

Рядовой

Сообщений:1
Репутация:0 ±

Здравствуйте.
Пожалуйста, проконсультируйте меня по пылесосу Karcher VC7

Переделал акб пылесоса Karher VC7. Собрал и подключил питание. Аккумулятор мигает синим и пылесос не запускается.

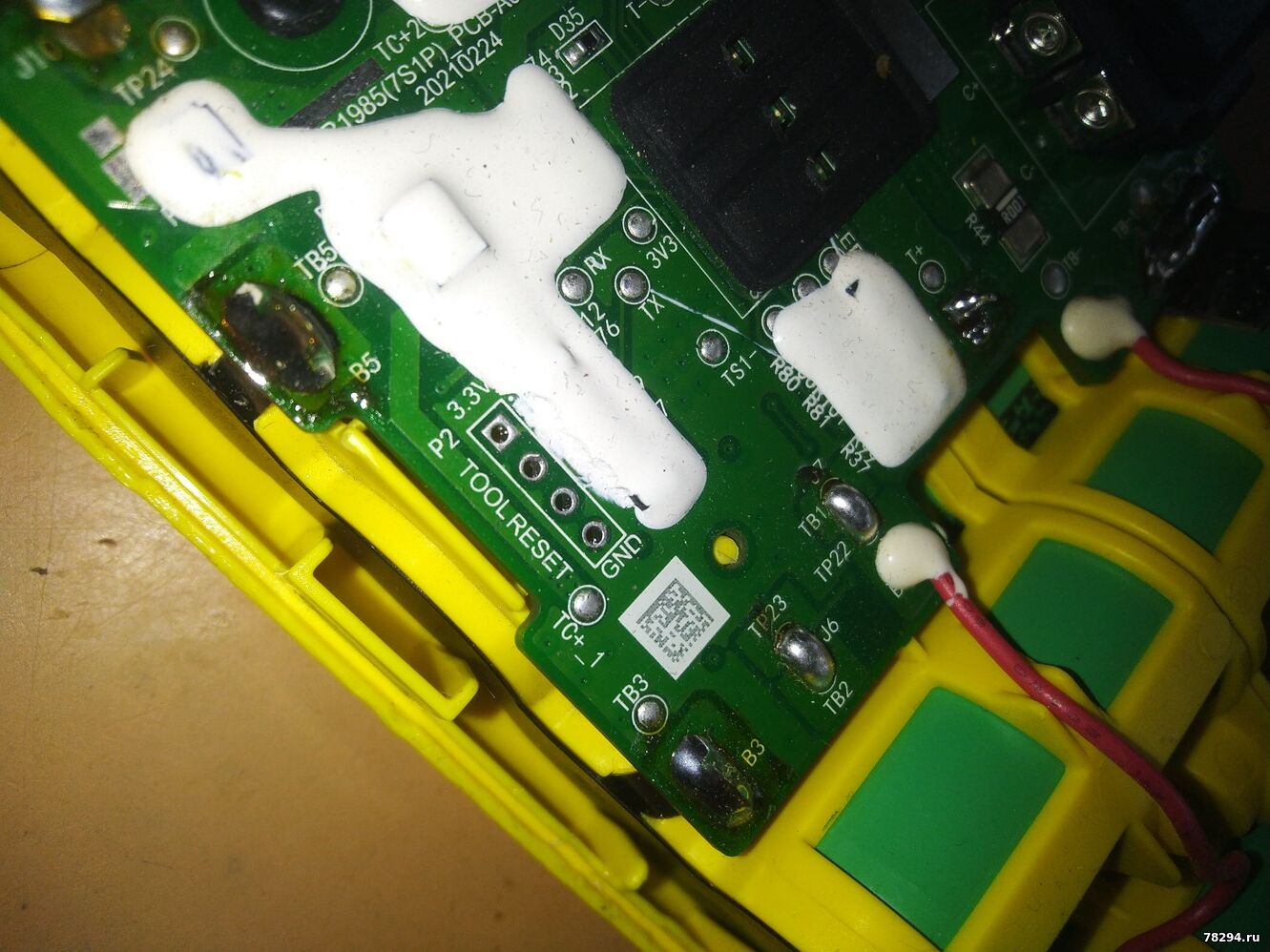

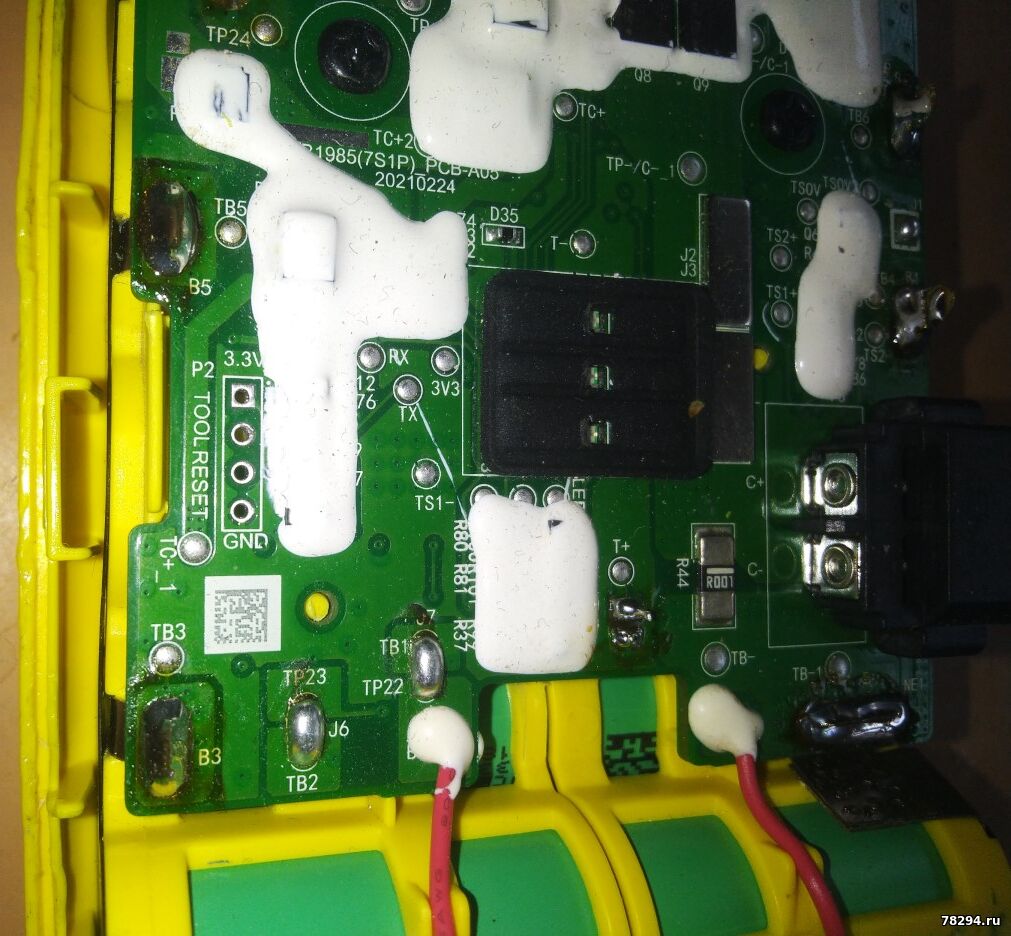

Предполагаю нужно сделать замыкание перемычкой на плате, где Tool Reset.
Подскажите, как правильно это сделать? Думаю нужно замкнуть GND и верхний, где 3.3V.
Пока не замыкал, тк боюсь спалить схему.

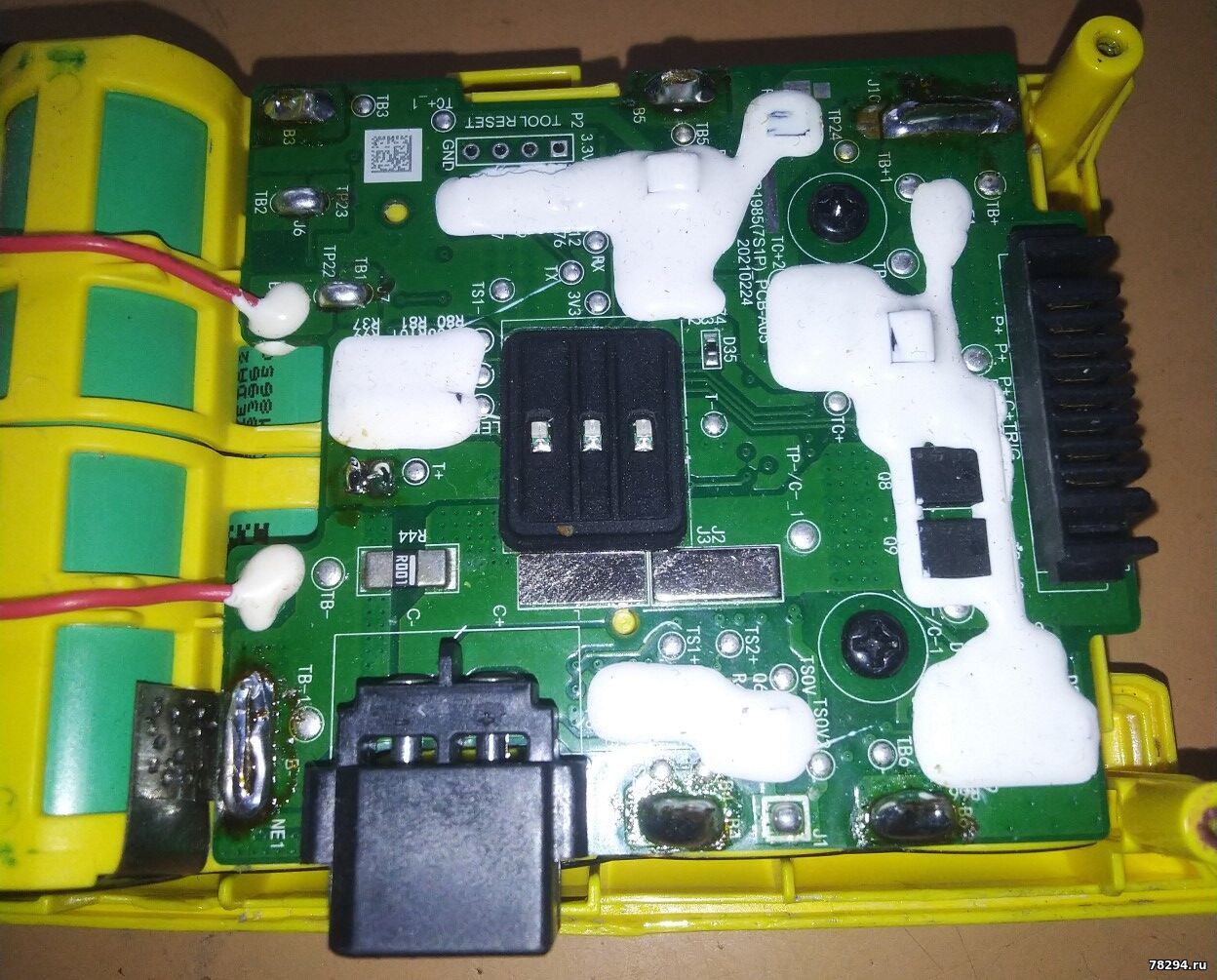

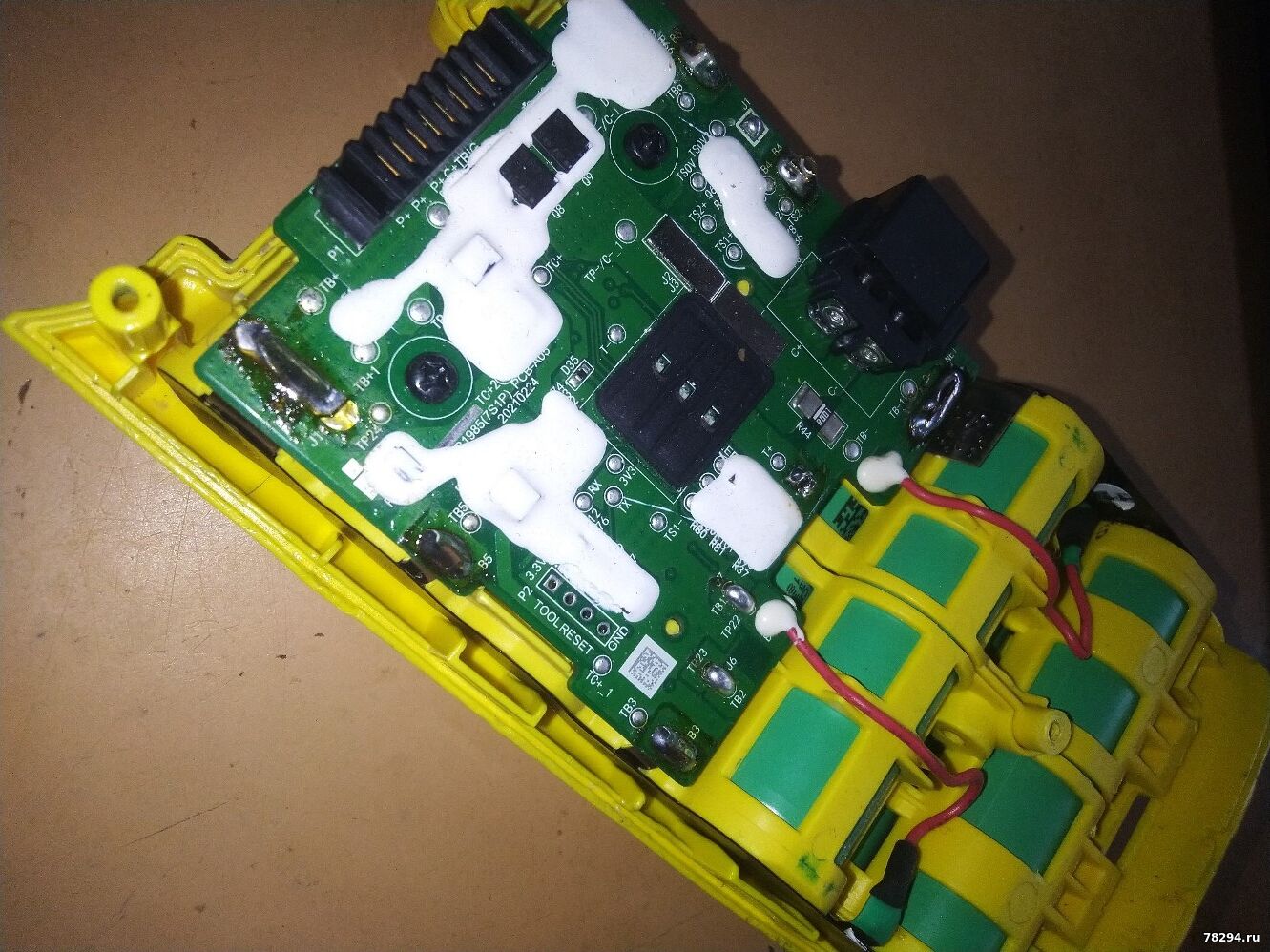

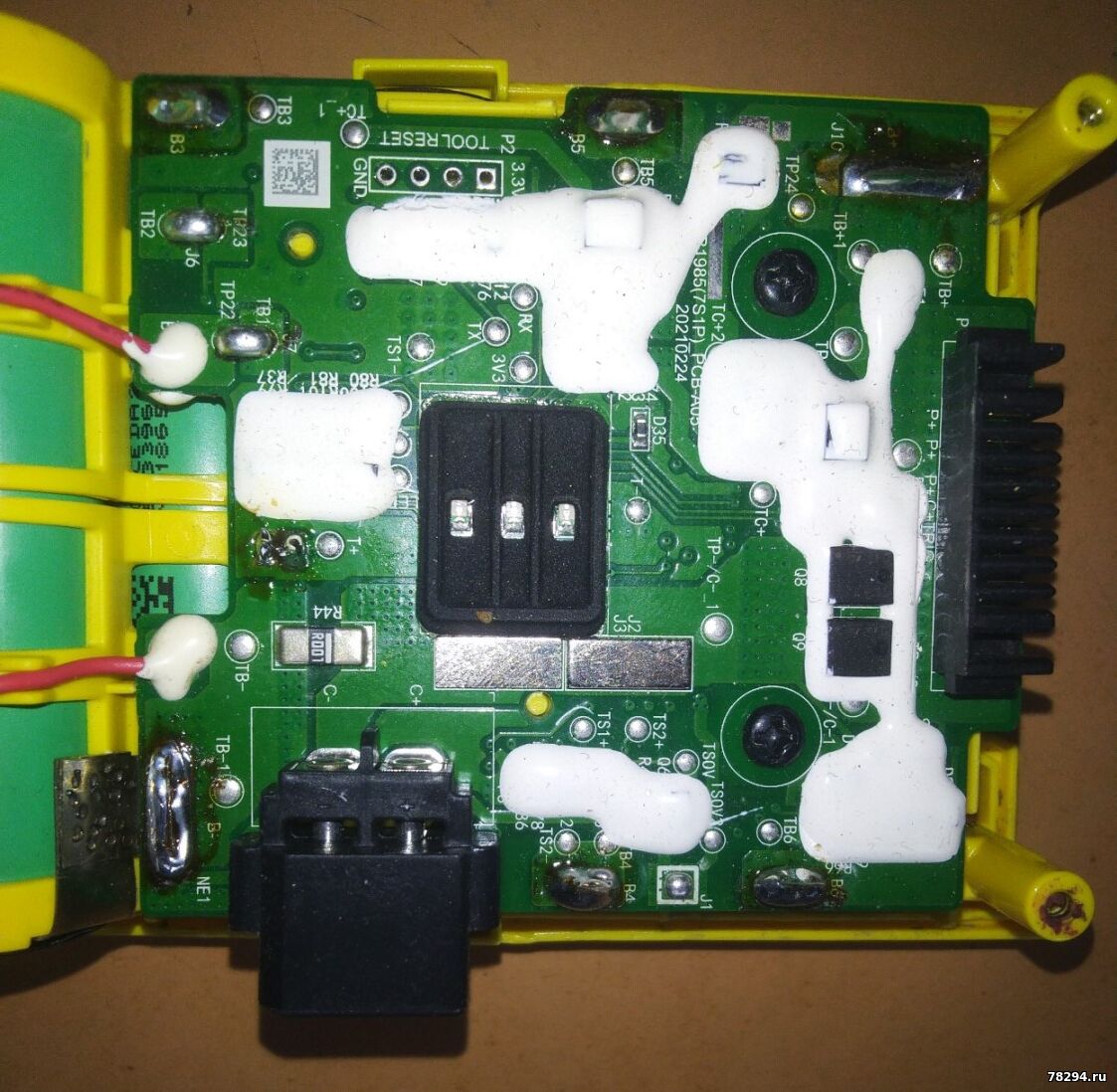

Фото платы

neuropunkdnb

Дата: Вторник, 02.06.2026, 18:02 | Сообщение # 3

Пользователи

neuropunkdnb

Рядовой

Сообщений:9
Репутация:2 ±

Цитата andreiholmogorov (

)

Переделал акб пылесоса Karher VC7.

Перебирал такой же. Метод параллельно напаивал ещё батарею. На точки на плате TB-, TB+ TB1,TB2, TB3, TB4, TB5
По запаре были два косяка:
1) Коротнул одну из банок, перегорела тоненькая дорожка от TB2, исправил.
2) Во время пайки отпаялся проводок паралельной АКБ от TB4.
Исправил быстро.
Интересный момент, контроллер не блокировался.
И я так понял пока есть TB+ и TB- он не блокируется.
При перегорании дорожки на точках присутствовало питание с перекосом, что не привело к блокировке.

krenz2016

Дата: Вторник, 08.09.2026, 08:15 | Сообщение # 4

Пользователи

krenz2016

Рядовой

Сообщений:3
Репутация:0 ±

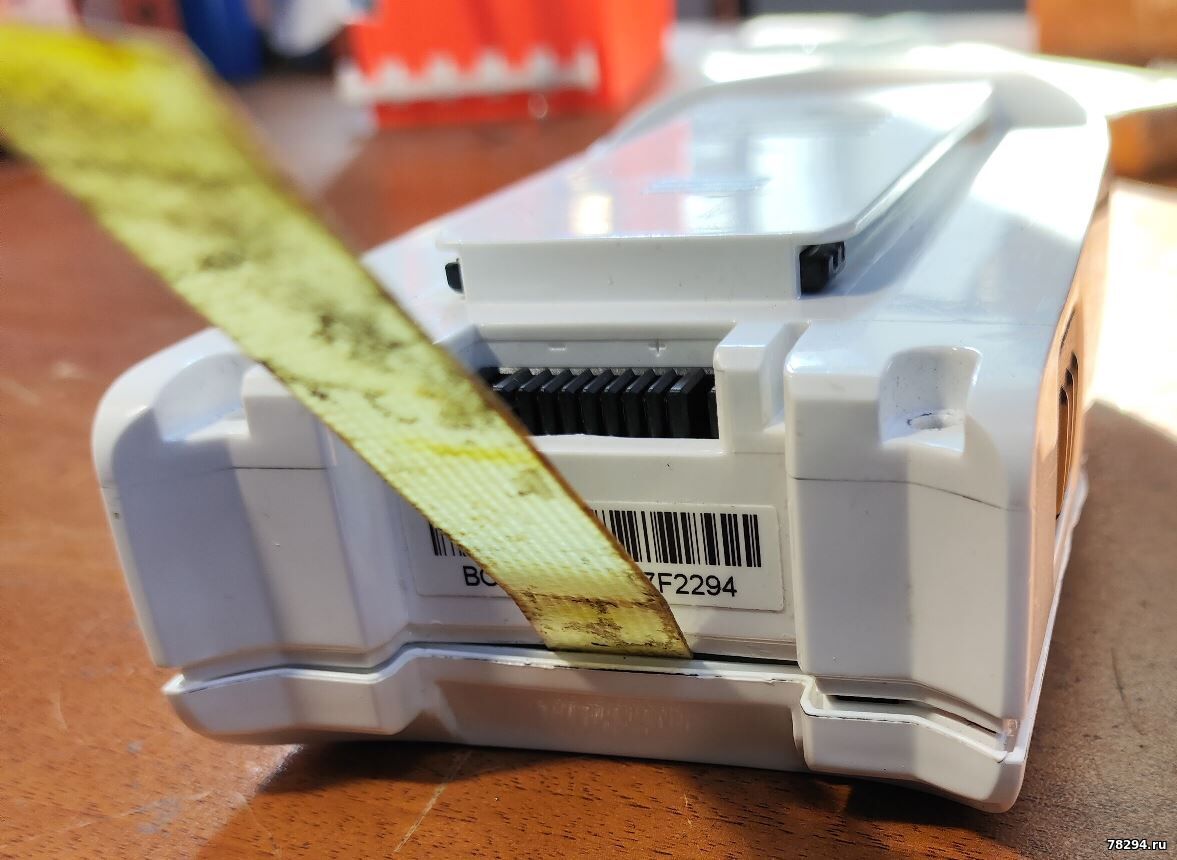

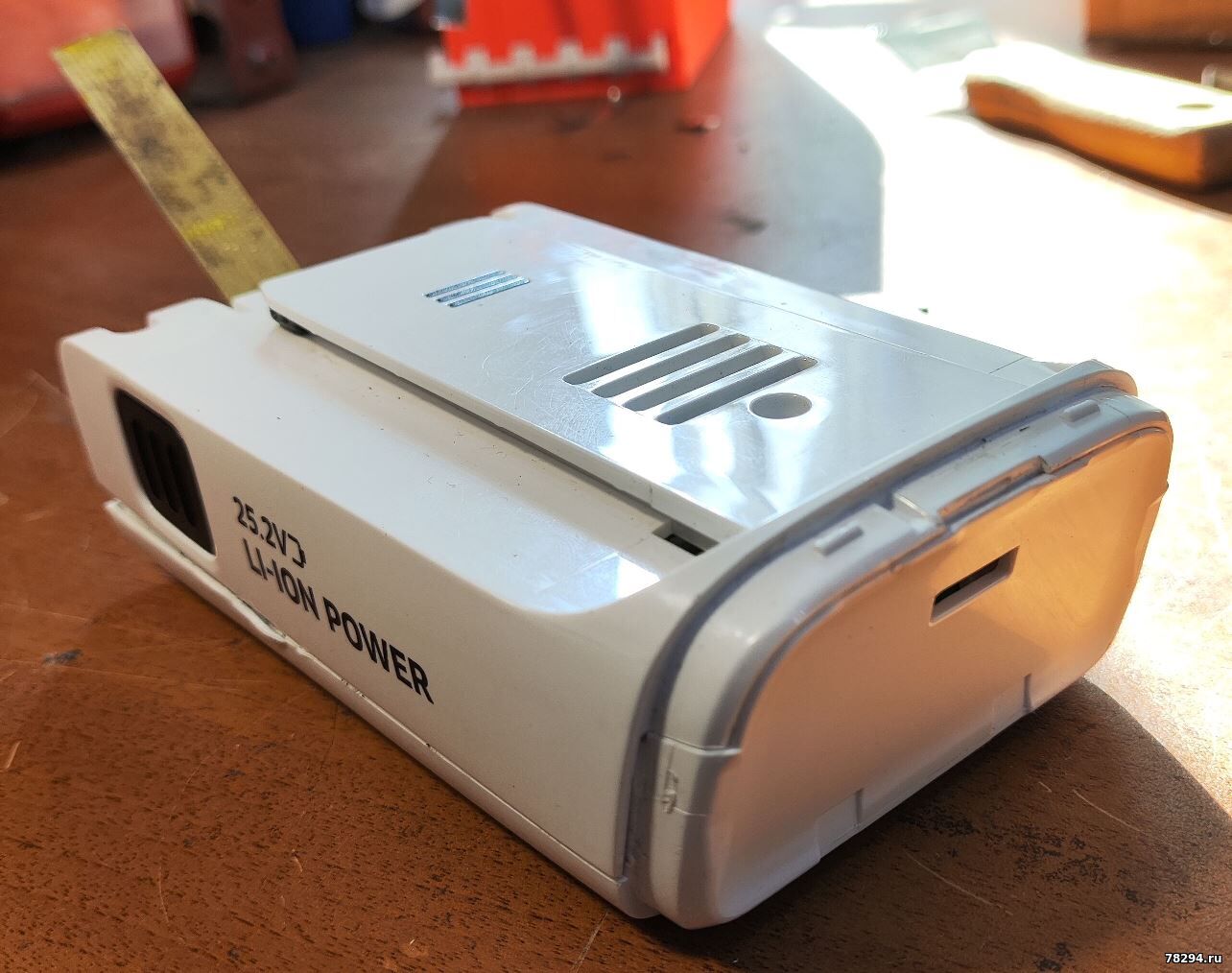

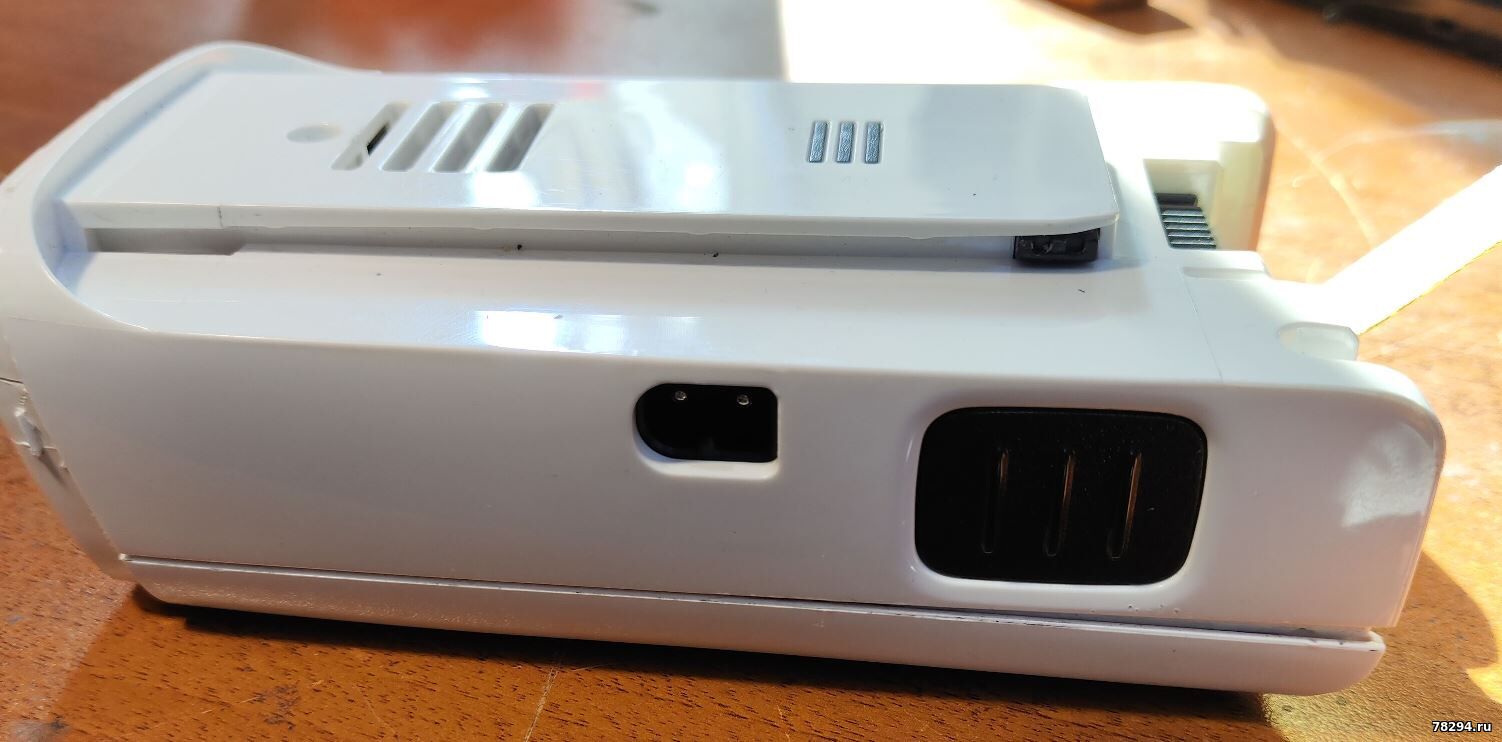

Здравствуйте, принесли такой же аккум только белый, подскажите как его аккуратно можно вскрыть, уже пол дня мучаюсь. Черную крышку снял, а вот остальные не могу разъединить.
